5.6.1
Externe componenten aansluiten
De klemmenaansluitstroken in het regeltoestel van de CV-
ketel zijn met verschillende aansluitingen voor aansluiting
van externe elektrische componenten uitgerust.
Gevaar: Levensgevaar door elektrische
stroom!
V Zorg ervoor, dat de CV-installatie span-
ningsloos is.
V Door verkeerd aangesloten bekabeling
kan een foutief bedrijf ontstaan met moge-
lijk gevaarlijke gevolgen.
V Twee schroeven aan de achterwand losschroeven en
achterste ketelafdekkap [2] wegnemen.
V Draai twee schroeven van de afdekkap [1] van het
regeltoestel los en neem de afdekkap weg.
V Externe componenten conform aansluitschema
hoofdstuk 2.10 op de klemmenstrook in het regeltoe-
stel aansluiten.
Gevaar: Brandgevaar door hete keteldelen.
Door hete keteldelen kunnen de elektrische
kabels beschadigd worden.
V Let erop dat alle leidingen in de hiervoor
bestemde kabelgeleidingen of op de
warmte-isolatie van de ketel gelegd zijn.
V Alle leidingen door de kabelgeleiding [3] naar het
regeltoestel leggen en conform het aansluitschema
aansluiten. Zet alle leidingen met kabelklemmen vast
(leveringsomvang regeltoestel):
1. Leg de kabelklem met de kabel van bovenaf in de sleuf
van het klemmenframe.
2. Schuif de kabelklem naar beneden.
3. Tegenhouden.
4. Klap de hendel naar boven.
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.

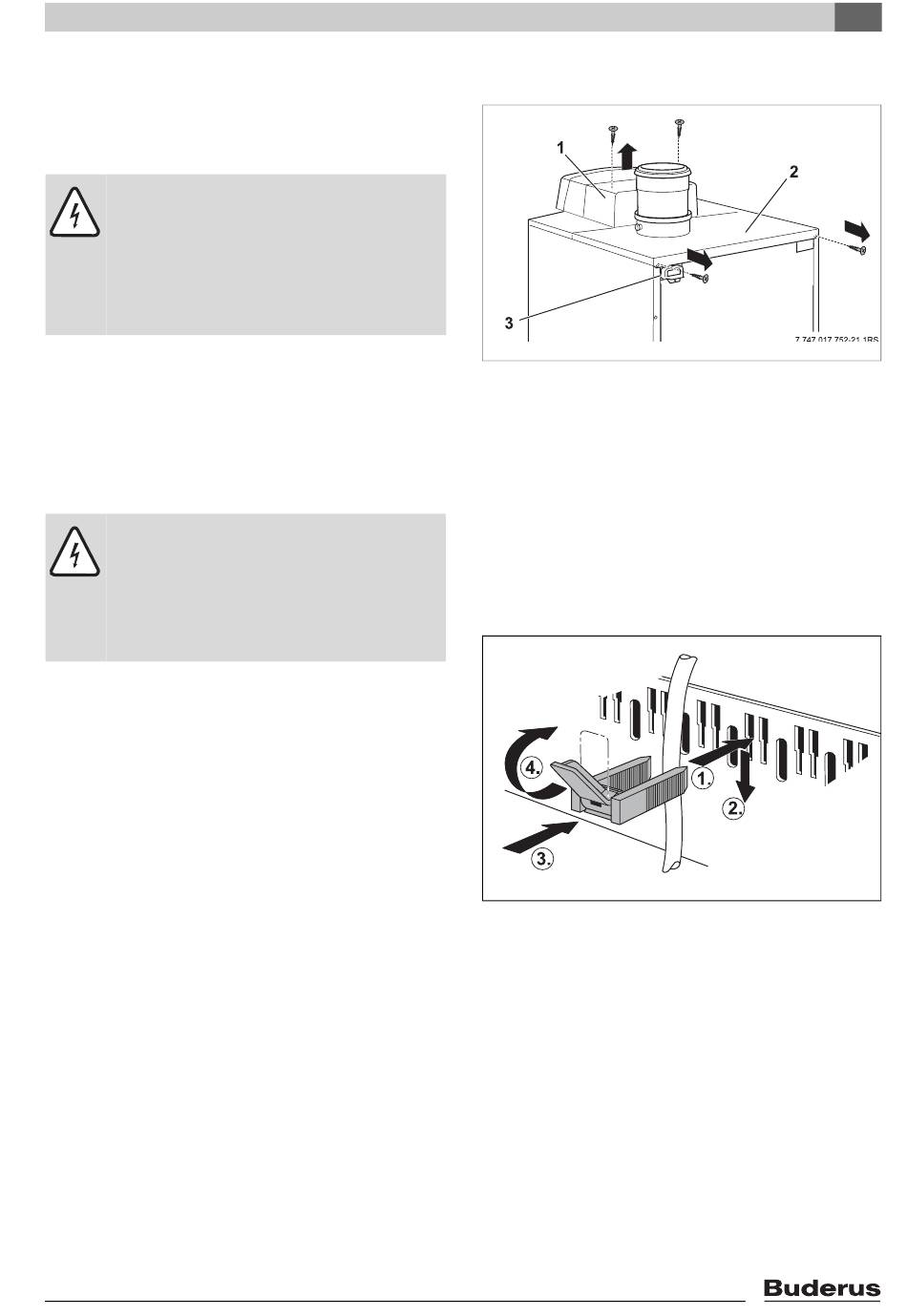

Afb. 19 Afdekkap en achterste ketelkap wegnemen
1
Afdekkap regeltoestel
2
Achterste ketelafdekkap
3
Kabeldoorvoer
Afb. 20 Leidingen met kabelklemmen beveiligen
5
Montage
7 747 010 720-34.1RS
