5.4.6
Veiligheidsklep
De inbouw van een veiligheidsklep is bouwzijdig niet
nodig, omdat in de CV-ketel al een veiligheidsklep is inge-
bouwd.
5.4.7
Aansluiting aanvoer en retour voor externe tapwaterboiler monteren
(niet mogelijk bij GB202-45)
V 1"-aanvoerleiding met geplaatste dichting bouwzijdig
op aansluiting (VS) schroeven.
V 1"-retourleiding met geplaatste dichting bouwzijdig op
aansluiting (RS) schroeven.
Wanneer geen tapwaterboiler wordt aangesloten:
V Kortsluitleiding (als toebehoren leverbaar) op aanvoer
en retour van de tapwaterboiler aansluiten.
5.4.8
Aansluiting op externe, indirect verwarmde boiler (alleen GB202-45)
De CV-ketel kan op een indirect verwarmde boiler met
een driewegklep worden aangesloten. De driewegklep is
CV-zijdig als volgt aangesloten:
– AB: aanvoer CV-ketel
– A: aanvoer boiler
– B: aanvoer naar de CV-installatie
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.

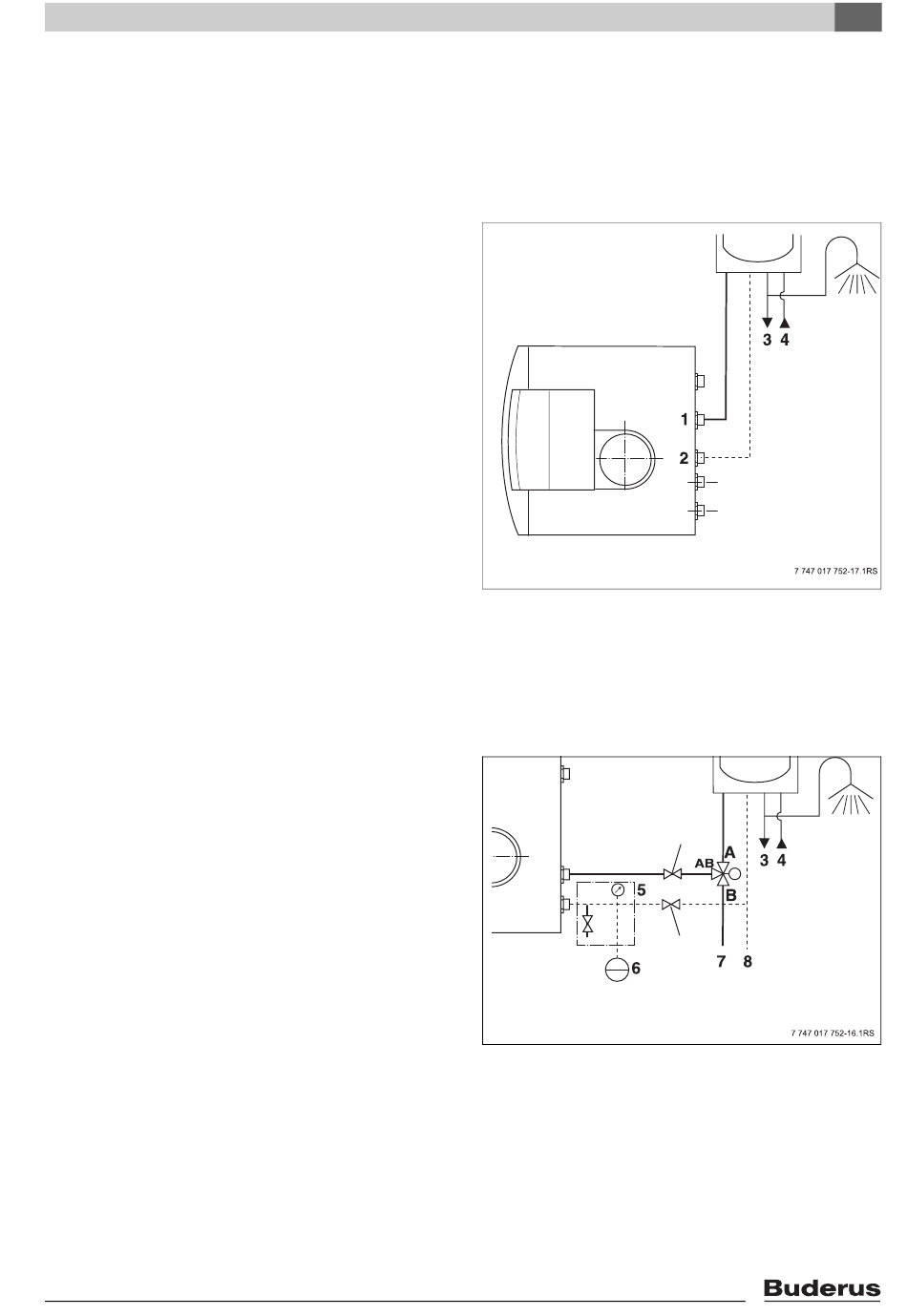

Afb. 15 Externe boiler aansluiten
1
Aanvoer tapwaterboiler (VS)
2
Retour tapwaterboiler (RS)
3
Tapwater
4
Koud water
Afb. 16 Montage externe driewegklep
1
Onderhoudskraan (aanvoer verwarming)
2
Onderhoudskraan (retour verwarming)
3
Tapwater
4
Koudwateraanvoerleiding
5
Module met vul- en aftapkraan, manometer en aansluiting
voor MAG (optie)
6
Expansievat (MAG)
7
Aanvoer ketel (VK)
8
Retour ketel (RK)
