5
Montage
5.4.2
CV-aanvoer- en retourleiding bouwzijdig monteren
Ter bescherming van de gehele CV-installatie
raden wij aan een vuilfilter in de retourleiding
in te bouwen. Bij aansluitingen van de CV-ke-
tel op een reeds langer aanwezige CV-instal-
latie is de inbouw absoluut noodzakelijk.
V Bouw direct vóór en achter de vuilfilter een
afsluiting voor de filterreiniging in.
V Voor het onderhoud en de service van de CV-ketel in
de aanvoer en retour telkens een onderhoudskraan [3]
inbouwen.
V Aanvoerleiding met geplaatste dichting spanningsloos
op de aanvoeraansluiting [4] monteren.
V Retour met geplaatste dichting spanningsloos op de
retouraansluiting [5] monteren.
5.4.3
Monteer de vul- en aftapkraan bouwzijdig
V Een vul- en aftapkraan [6] op de retour aansluiten.
V Als optie kan op de retour een module met een mano-
meter, vul- en aftapkraan en de aansluitmogelijkheid
voor een expansievat worden aangesloten.
5.4.4
Sluit het expansievat bouwzijdig aan
Voorzichtig: Schade aan de installatie door
defect veiligheidsventiel!
V Het expansievat dient volgens DIN 4708
voldoende te zijn gedimensioneerd.
V Expansievat (
afb. 13, [7]) in de module "Aansluiting
MAG" [1] resp. in de retour inbouwen. Bij gebruik van
een open verdeler op de secundaire zijde van de open
verdeler het expansievat op de retour aansluiten.
5.4.5
Minimumdebiet
De CV-ketel is zodanig geconstrueerd, dat een overstort-
ventiel met een verschildrukregelaar niet nodig is.
25
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.

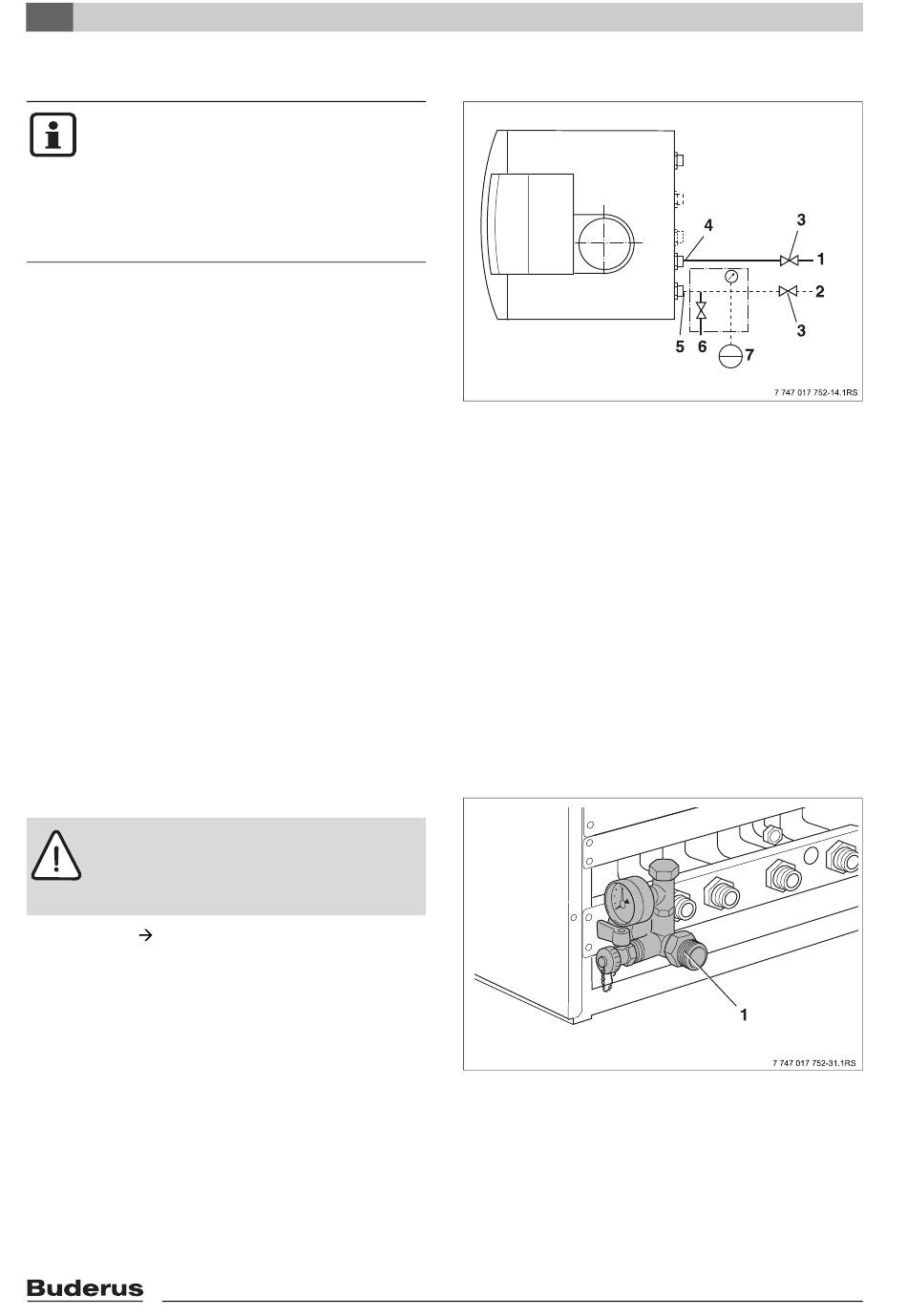

Afb. 13 Aanvoer- en retourleiding aansluiten
1
Aanvoer
2
Retour
3
Onderhoudskogelkraan
4
Aansluiting aanvoer
5
Aansluiting retour
6
Vul- en aftapkraan
7
Expansievat (MAG)
Afb. 14 Aansluiting MAG
1
Module "Aansluiting MAG" (optioneel leverbaar)
