Montage
Functiemodules insteken
In het totaal kunnen er 2 functiemodules direct in het
regeltoestel geplaatst worden. Er kan slechts één module
voor mengklep in het systeem worden toegepast. Voor
verdere uitbreidingsmodules heeft u telkens een com-
plete behuizing nodig (toebehoren).
Neem goed nota van de montagevoorschrif-
ten van de functiemodule.
V Voer de achterste haakjes aan de buitenzijde van de
functiemodule in de uitsparingen van het regeltoestel
[1] in.
V Druk de voorzijde van de module naar onder.
Afdekkap monteren
V Duw de afdekkap van het regeltoestel in de geleidings-
rails naar beneden.
V Afdekkap van het regeltoestel met de twee bouten
vastzetten.
31
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.

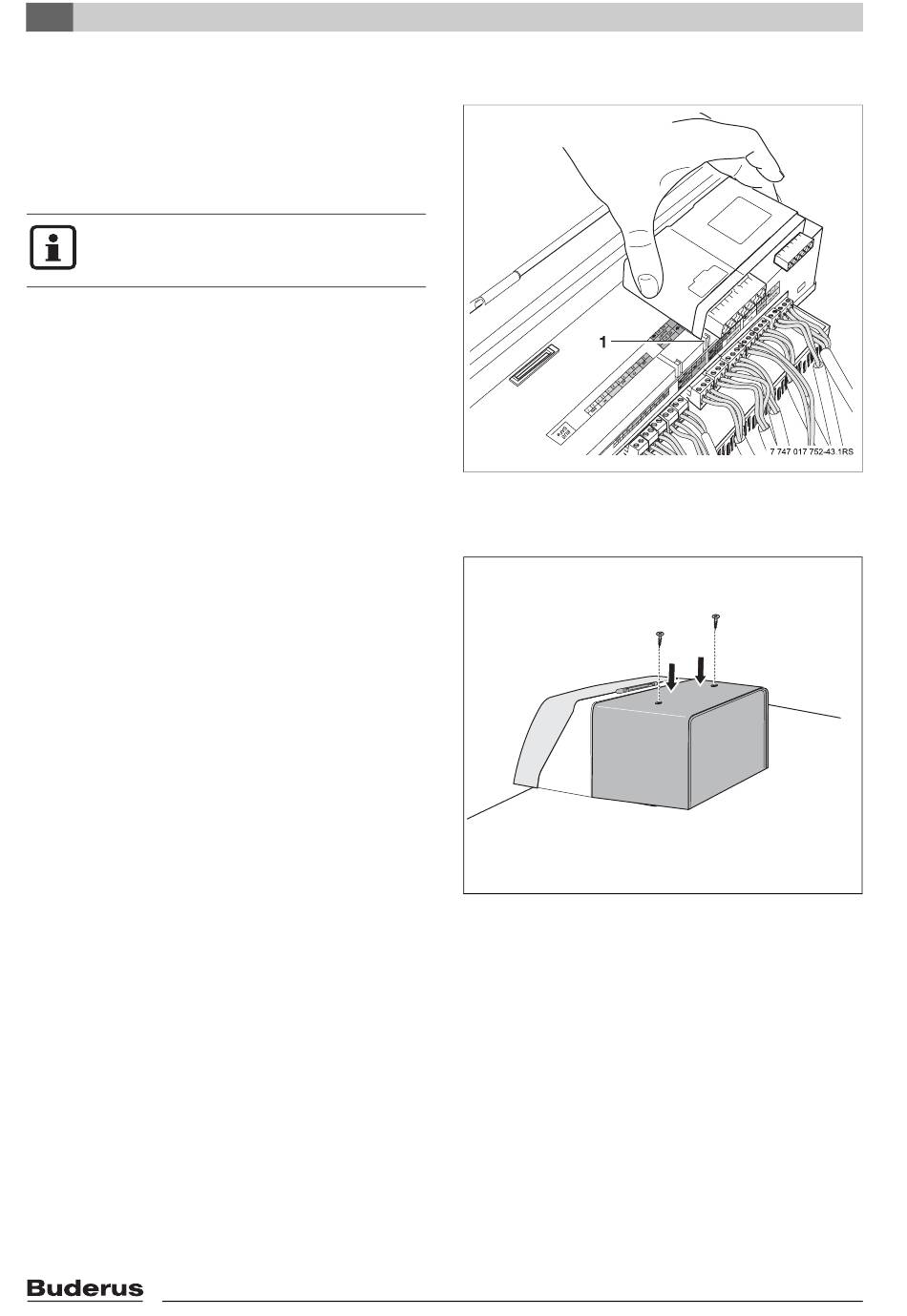

Afb. 21 Functiemodules insteken
