7.4.8
Koolmonoxidegehalte meten
V Bedrijfsschakelaar (
bedieningspaneel van de basiscontroller op "0" (uit)
zetten.
V Open minimaal twee radiatorkraantjes.
V Afdekklep op het meetpunt voor rookgas [1] verwijde-
ren.
V Rookgasanalyse-instrument op het meetpunt aanslui-
ten.
V Bedrijfsschakelaar op het bedieningspaneel van de
V Schakel het rookgastestbedrijf in door op de toets d
basiscontroller op "1" (aan) zetten.
[2] te drukken. Houd de toets ingedrukt (ca. 2 secon-
den) totdat de decimale punt rechts onder op het dis-
play [3] verschijnt.
V Wanneer de LED "Brander" [4] gaat branden, dient u
één minuut te wachten totdat de brander met vollast
brandt.
V Meet het koolmonoxidegehalte op het meetpunt voor
rookgassen (
afb. 41, [1])
De CO-waarden in luchtvrije toestand moeten onder
400 ppm of 0,04 vol % liggen.
Waarden om of boven de 400 ppm wijzen op een foutieve
branderinstelling, verontreiniging van de gasbrander of
warmtewisselaar of defecten aan de gasbrander.
V Oorzaak direct bepalen en fout verhelpen. Hiervoor
V Druk d [2] in, om de meting te beëindigen.
dient de CV-ketel in bedrijf te zijn.
V Bedrijfsschakelaar op het bedieningspaneel van de
basiscontroller op "1" (aan) zetten.
V Rookgasanalyse-instrument op het meetpunt verwijde-
ren en afdekkap weer monteren.
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.
afb. 42, [1] pagina) op het

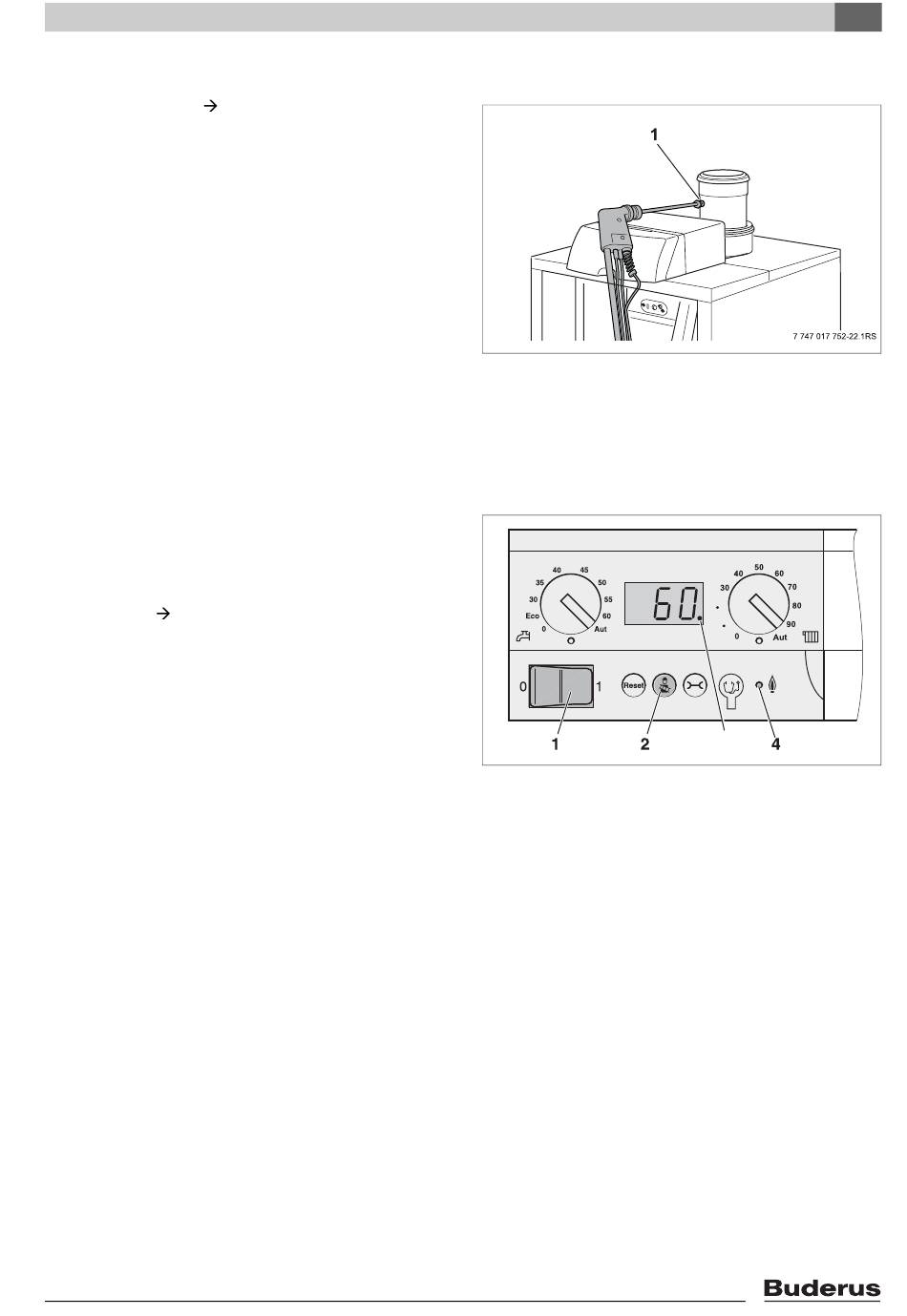

Afb. 41 Meetpunt voor rookgassen
Afb. 42 Bedieningsveld van de basiscontroller
1
Bedrijfsschakelaar
2
Toets "Schoorsteenveger"
3
Decimale punt op het display
4
LED brander (Aan/Uit)
7
Inbedrijfstelling
3
7 746 800 040-44.1RS
