7.4.6
Gas-lucht-verhouding controleren en instel-
len
Voorzichtig: Branderschade door verkeerd
instellen van de gas-lucht-verhouding moge-
lijk!
V Gas-lucht-verhouding uitsluitend in deel-
last (lage belasting) instellen!
V Gas-lucht-verhouding alleen op basis van
het gas-/luchtdrukverschil en nooit op ba-
sis van de gemeten rookgaswaarde, zoals
CO/CO
/NO
2
V Open minimaal twee radiatorkraantjes.
V Zet de bedrijfsschakelaar [1] op de BC in de positie
"0" (uit).
V Gaskraan sluiten (
afb. 33, [1], pagina 41).
V Zet het drukmeetapparaat op "0".
V Sluiting op de meetnippel [2] voor de gas-lucht-verhou-
dingsdruk met 2 slagen losdraaien.
V Meetslang van het drukmeetapparaat op de meetnip-
pel plaatsen ( afb. 38).
V Open langzaam de gaskraan.
V Zet de bedrijfsschakelaar op de BC in de positie "1"
V Houd de toets d ( afb. 37, [1]) zolang ingedrukt (ca.
(aan).
2 seconden) totdat de decimale punt rechts onder op
V De toetsen d ( afb. 37, [3]) en e ( afb. 37, [4])
het display verschijnt.
tegelijkertijd ingedrukt houden (ca. 5 seconden), tot
[l/--] (b.v. [l/8/0] op het display wordt weergegeven.
V Stel de brander door middel van de toets "Reset"
( afb. 37, [2]) op de laagste deellast in. Displayweer-
gave: [l/2/5] of [l/3/8].
V Gas-lucht-verhoudingsdruk aflezen.
Het optimale drukverschil is –5 Pa (–0,05 mbar). Het
drukverschil moet liggen tussen –10 en 0 Pa.
Wanneer de gas-lucht-verhoudingsdruk afwijkt van de
vooringestelde waarde, dan moet de gas-lucht-verhou-
ding worden ingesteld.
V Afdekkap over de instelschroef gas-lucht-verhoudings-
drukregelaar [5] afnemen.
V Via de instelschroef de gas-lucht-verhouding [5] op de
V De toets d indrukken, tot de punt op het display ver-
juiste druk instellen.
dwijnt.
V Plaats de afdekkap weer.
V Bedrijfsschakelaar (
bedieningspaneel van de basiscontroller op "0" (uit)
zetten.
V Gaskraan sluiten (
afb. 33, [1], pagina 41).
V Meetslang van meetnippel voor gas-lucht-verhouding
verwijderen.
V Afsluitschroef meetnippel weer vastdraaien.
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.
, instellen!
x
afb. 37, [1] pagina) op het

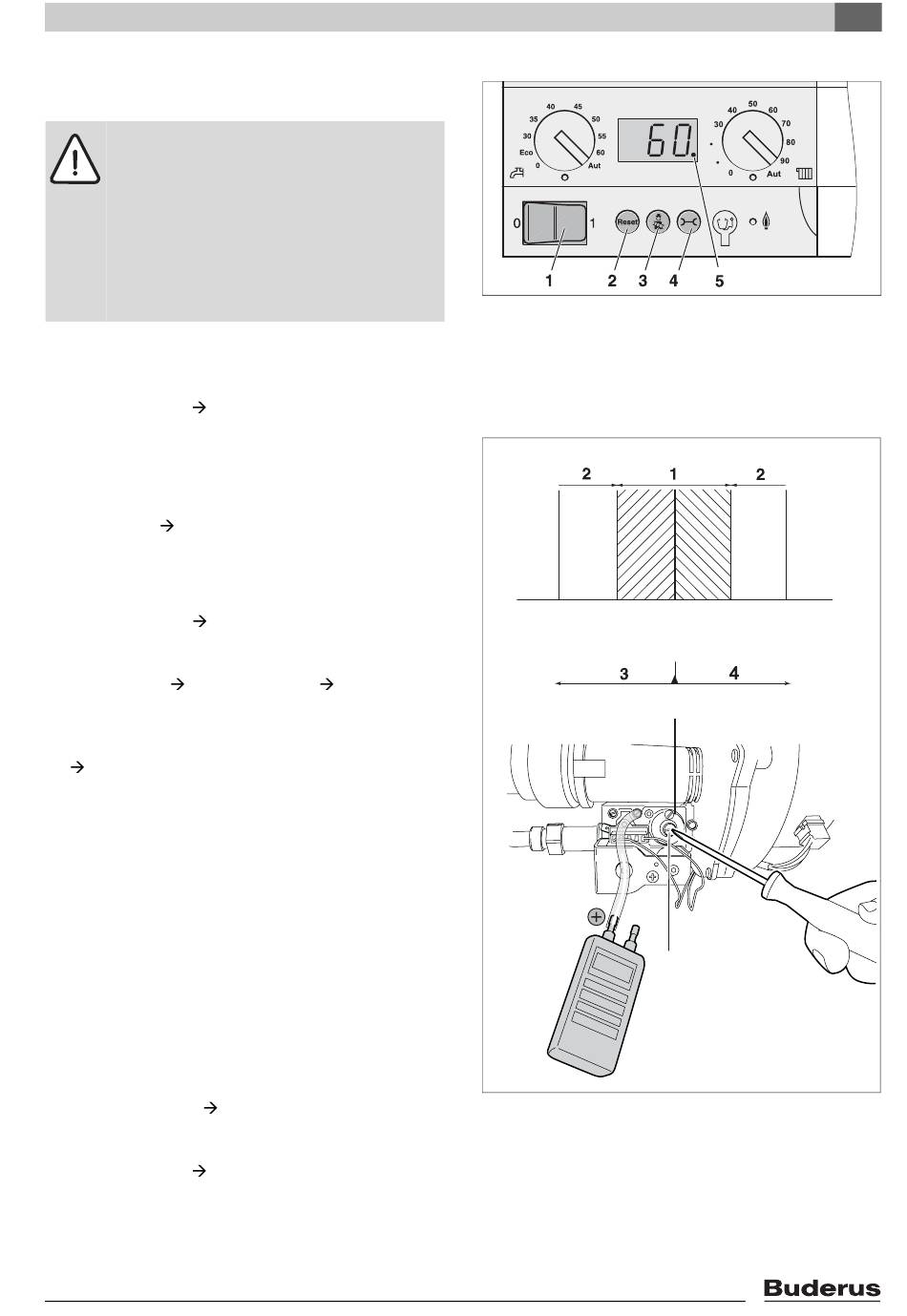

Afb. 37 Bedieningsveld van de basiscontroller
1
Bedrijfsschakelaar
2
Toets "Reset"
3
Toets "Schoorsteenveger"
4
Toets "Statusaanduiding"
5
Decimale punt op het display
-15
-10
-0,15
-0,10
Afb. 38 Gas-/luchtverhouding instellen
1
Correcte bereik voor de verschildruk
2
Verkeerd bereik voor de verschildruk
3
Instelschroef naar links draaien
4
Instelschroef naar rechts draaien
5
Instelschroef voor de gas-lucht-verhouding
Inbedrijfstelling
7 746 800 040-40.1RS
-5
0
5 (Pa)
-0,05
0,00
0,05 (mbar)
5
7 746 800 040-157.1RS
