2.6

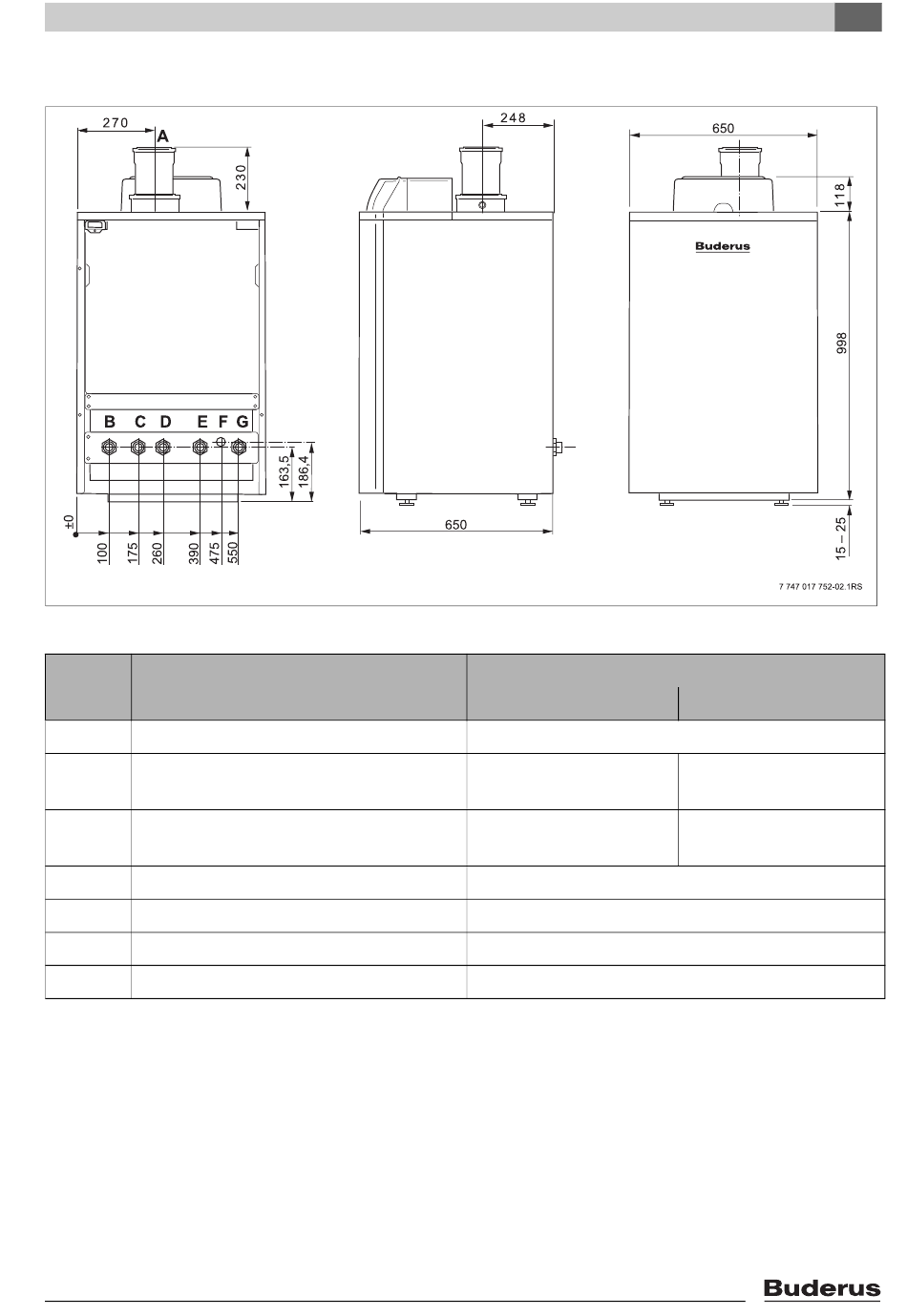

Afmetingen en aansluitingen

Afb. 2
Logano plus GB202-15/25/35
Positie
Benaming
A
Ketelaansluitstuk
B
Retour
C
Aanvoer
D
Retour boiler
E
Aanvoer boiler
F
Uitlaat condensaat
G
Gasaansluiting
Tab. 1 Legenda aansluitingen GB202-15/25/35
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.
Gegevens betreffende het apparaat
Aansluiting
GB202-15/25
Ø 80/125 mm (concentrisch)
1" buitendraad
(vlak afdichtend)
1" buitendraad
(vlak afdichtend)
1" buitendraad (vlak afdichtend)
1" buitendraad (vlak afdichtend)
Afvoerslang Ø 21mm (inwendig)
R¾" buitendraad (conisch)
2
GB202-35
R1¼" buitendraad
(vlak afdichtend)
R1¼" buitendraad
(vlak afdichtend)
8
