Inbedrijfstelling
7.4.5
Gasaansluitdruk controleren
De gasaansluitdruk tijdens bedrijf van de brander bij vol-
last meten, daarvoor:
V Zet de bedrijfsschakelaar op de BC10 in de positie "0"
(uit).
V Gaskraan sluiten (
afb. 33, [1], pagina 41).
V Open minimaal twee radiatorkraantjes.
V Zet het drukmeetapparaat op "0".
V Draai de sluitschroef op de linker meetnippel [1] voor
de aansluitdruk twee omwentelingen los.
V Zet het drukmeetapparaat [3] op "0".
V Verbind de plusaansluiting van de drukmeter [3] door
middel van een slang [2] met de meetnippel voor de
gasaansluitdruk.
V Open langzaam de gaskraan.
V Zet de bedrijfsschakelaar op de BC10 in de positie "1"
(aan).
V Schakel in door op de toets
bedrijf te drukken. Houd de toets ingedrukt (ca. 2
seconden) totdat de decimale punt rechts onder op het
display [5] verschijnt. Het CV-toestel is maximaal 30
min. bij vollast in CV-bedrijf (schoorsteenvegerbedrijf).
V Nadat de LED "Brander" [4] gaat branden, dient u de
aansluitdruk te meten en op het inbedrijfstellingsproto-
col, (
hoofdstuk 7.8) te noteren.
De gasaansluitdruk moet bij:
– aardgas minimaal 18 mbar, maximaal 25 mbar bedra-
gen (nominale aansluitdruk 20 mbar)
– vloeibaar gas minimaal 42,5 mbar, maximaal 57,5 mbar
V Toets e [3] zo vaak indrukken totdat de temperatuurin-
bedragen (nominale aansluitdruk 50 mbar)
V Druk d [2] in, om de meting te beëindigen. De deci-
dicatie op het display verschijnt.
male punt [5] rechts beneden op het display gaat uit.
V Gaskraan sluiten (
afb. 33, [1], pagina 41).
V Trek de meetslang er weer af en draai de ontluchtings-
schroef op de meetnippel weer vast.
Gevaar: door explosie ontbrandbare gassen!
V Controleer de gebruikte meetnippels op
dichtheid!
Wanneer de benodigde aansluitdruk niet
aanwezig is, neem dan contact op met de be-
voegde gasleverancier.
Bouw bij te hoge aansluitdruk vóór het gas-
blok een gasdrukregelaar in.
43
d
[2] schoorsteenveger-
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.
1
+
3

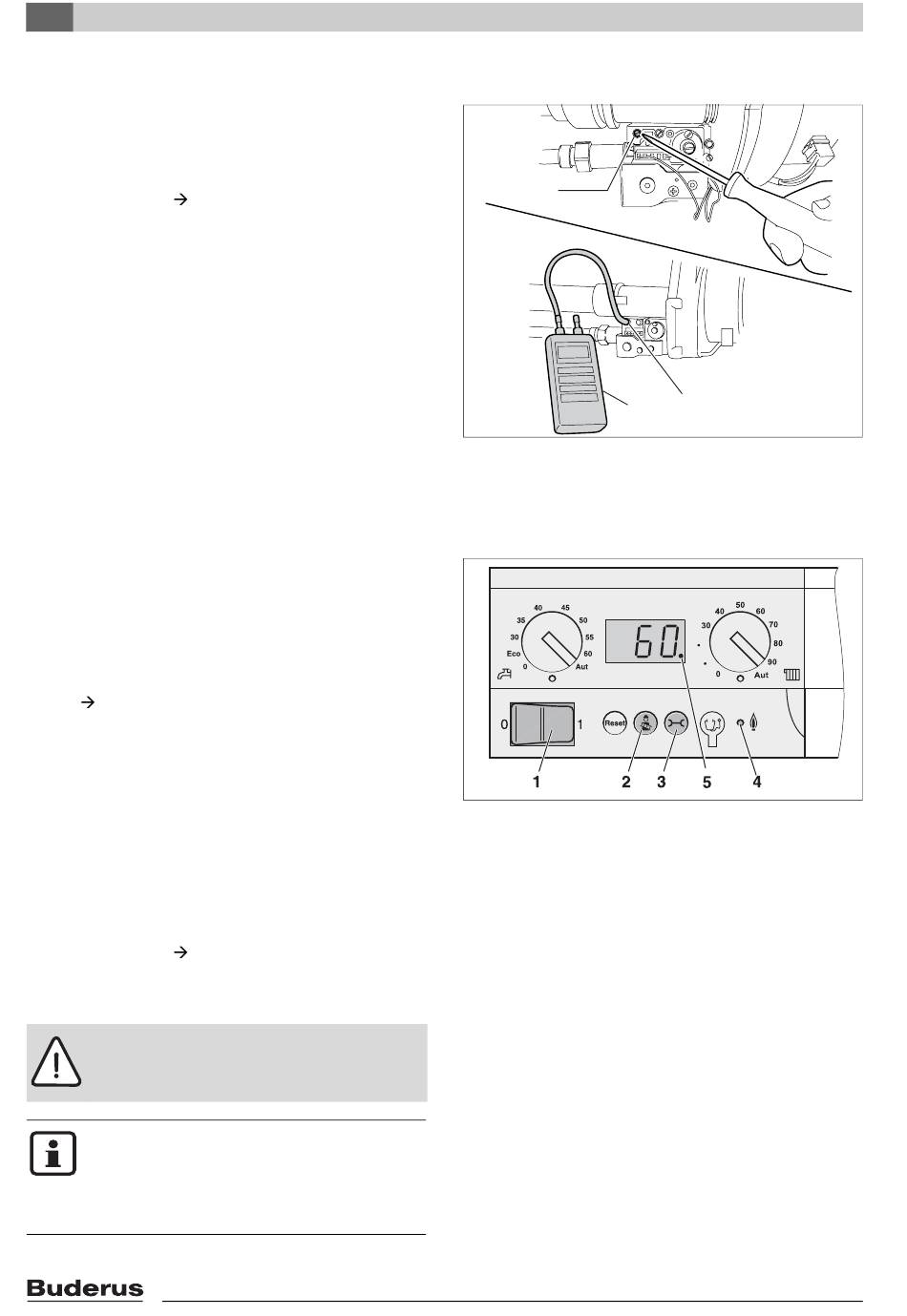

Afb. 35 Aansluitdruk gas meten
1
Meetnippel (aansluitdruk)
2
Meetslang van het drukmeetinstrument
3
Drukmeetinstrument
Afb. 36 Bedieningsveld van de basiscontroller
1
Bedrijfsschakelaar
2
Toets "Schoorsteenveger"
3
Toets "Statusaanduiding"
4
LED brander (Aan/Uit)
5
Decimale punt op het display
2
7 746 800 040-121.1RS
7 746 800 040-39.1RS
