7
Inbedrijfstelling
7.4.9
Ionisatiestroom meten
V Bedrijfsschakelaar (
bedieningspaneel van de basiscontroller op "0" (uit)
zetten.
V Maak de stekkerverbinding van de ionisatie-elektrode
los en sluit het meettoestel in serie aan. Op het meet-
apparaat het μA-gelijkstroombereik kiezen. Het meet-
apparaat moet een resolutie van minstens 1 μA
hebben.
V Bedrijfsschakelaar [1] op het bedieningspaneel van de
V Druk de toets d [3] in en houd hem ingedrukt (ca. 2
basiscontroller op "1" (aan) zetten.
seconden) totdat de decimale punt rechts onder op het
V De toetsen d [3] en e [4] tegelijkertijd ingedrukt hou-
display [5] verschijnt.
den (ca. 5 seconden), tot [l/--](b.v. [l/8/0]) op het dis-
play wordt weergegeven.
V Noteer de weergegeven vermogenswaarde.
V Stel de brander door middel van de toets "Reset" [2]
op de laagste deellast in. Weergave op display: [l/3/8]
bij GB202-15 [l/2/5].
V Meet de ionisatiestroom.
De te meten ionisatiestroom moet > 5 μA gelijkstroom
bedragen.
V Noteer de meetwaarden in het inbedrijfstellingsproto-
col (
hoofdstuk 7.8).
V Bij afwijkingen van de gas-/luchtverhouding
(
hoofdstuk 7.4.6) controleren of ionisatie-elektrode
controleren (
hoofdstuk 9.5.4).
V Druk toets d in, om de meting te beëindigen.
V De genoteerde vermogenswaarde weer instellen.
V Bedrijfsschakelaar [1] op het bedieningspaneel van de
basiscontroller op "0" (uit) zetten.
V Verwijder het meetapparaat en steek de controlekabel
er weer in.
V Monteer de mantel.
V Sluit het bedieningspaneel.
47
afb. 42, [1] pagina 46) op het
Logano plus GB202-15/25/35/45 - Wijzigingen op grond van technische verbeteringen voorbehouden.

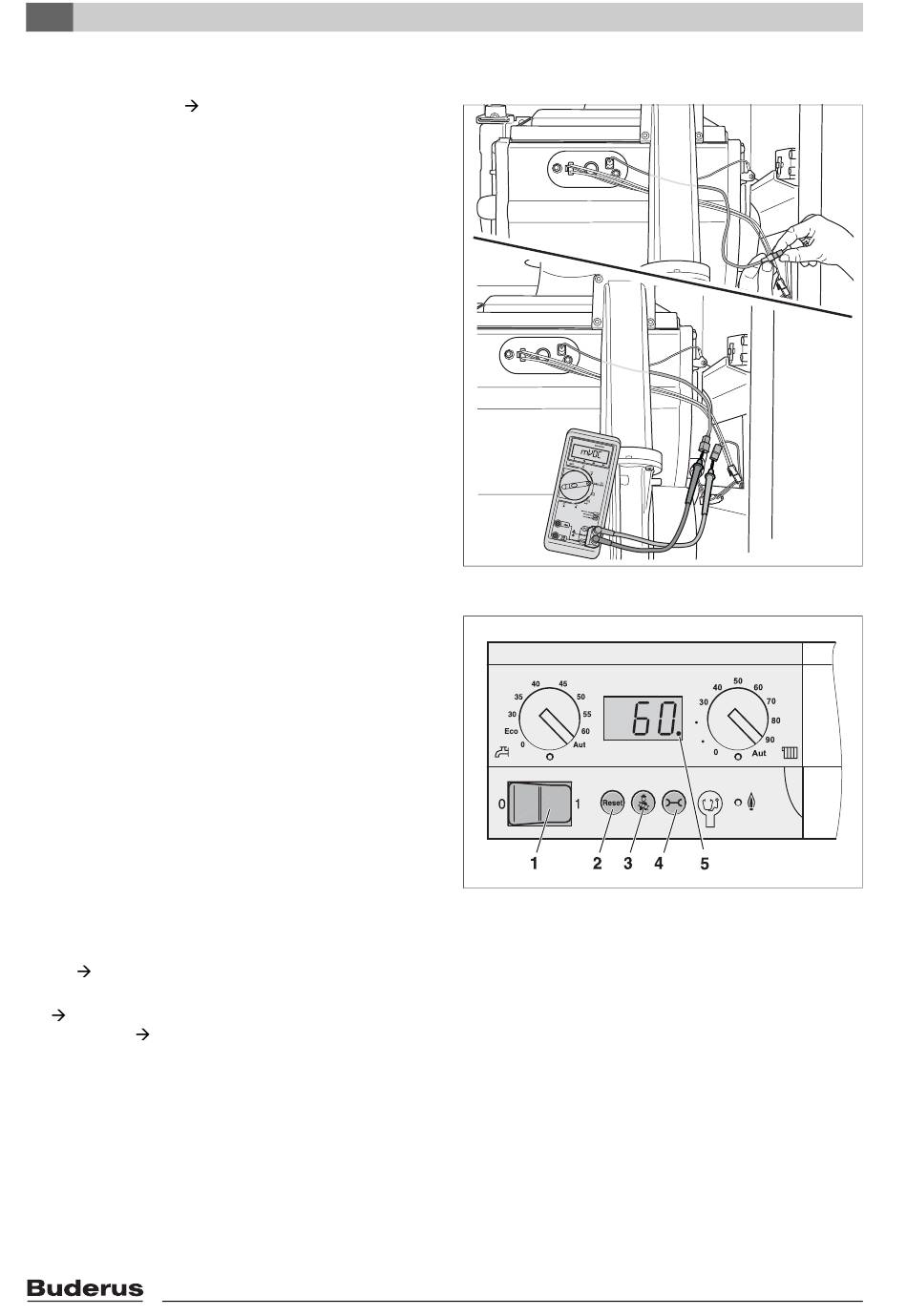

Afb. 43 Ionisatiestroom meten
Afb. 44 Bedieningsveld van de basiscontroller
1
Bedrijfsschakelaar
2
Toets "Reset"
3
Toets "Schoorsteenveger"
4
Toets "Statusaanduiding"
5
Decimale punt op het display
7 746 800 040-45.1RS
7 746 800 040-40.1RS
