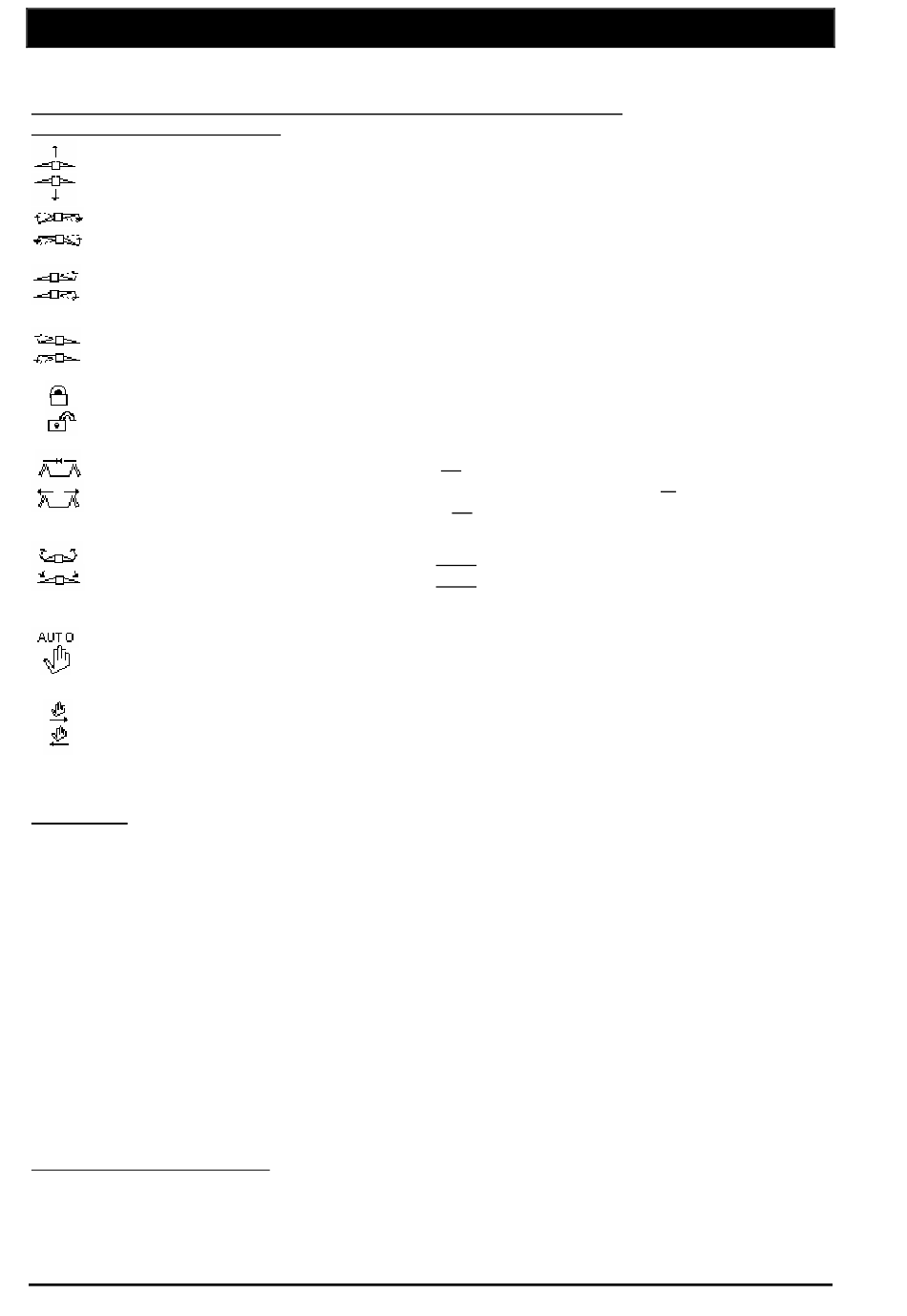

§3.2.3 Bezetting van de schakelaars
De schakelaars voor de hydraulische functies zijn van symbolen voorzien
en hebben de volgende functie:
Hoogte-instelling van de veldspuit
Hydraulische hellingcorrectie
Onafhankelijke hellingcorrectie, rechts
HC: Verticaal vouwen van het rechter boompakket
Onafhankelijke hellingcorrectie, links
HC: Verticaal vouwen van het linker boompakket
Pendelvergrendeling dicht/open
HSS, HSA: Binnenste boomdeel (rechts en links) uit-/invouwen
HC:
Horizontaal uit-/invouwen van de boomsegmenten rechts of links
HB, HBWP: Binnenste boomdelen (rechts en links) uit-/invouwen
HSS, HSA: Buitenste boomdeel (rechts en/of links) uit-/invouwen
HB, HBWP: Buitenste boomdeel (rechts en/of links) uit-/invouwen
Trekboom- resp. fuseesturing: - Automatisch bedrijf
Trekboom- resp. fuseesturing in handmatig bedrijf:
Opmerking: De bezetting van de schakelaars en de functies kan afhankelijk van het type
en de uitrusting van de spuitboom verschillend zijn!
(Zie ook de bedieningshandleiding van de spuitboom en de basismachine)
1
Wordt de hoogte-instelling van de spuitboom apart uitgevoerd, d.m.v. een extra hydraulisch ventiel op de
trekker, dan is de schakelaar voor de hoogte-instelling zonder functie.
2
De hydraulische hellingcorrectie is elektronisch geblokkeerd, als de pendelvergrendeling gesloten is.
3
De functie Automatisch bedrijf is elektronisch geblokkeerd, als de spuitboom is ingevouwen.
22
Flowmaster FMA + SMC
1
2
- Automatische middenstand
- Handmatig bedrijf
3
3
rechts/links
