Flowmaster FMA + SMC
H6 SMC - box

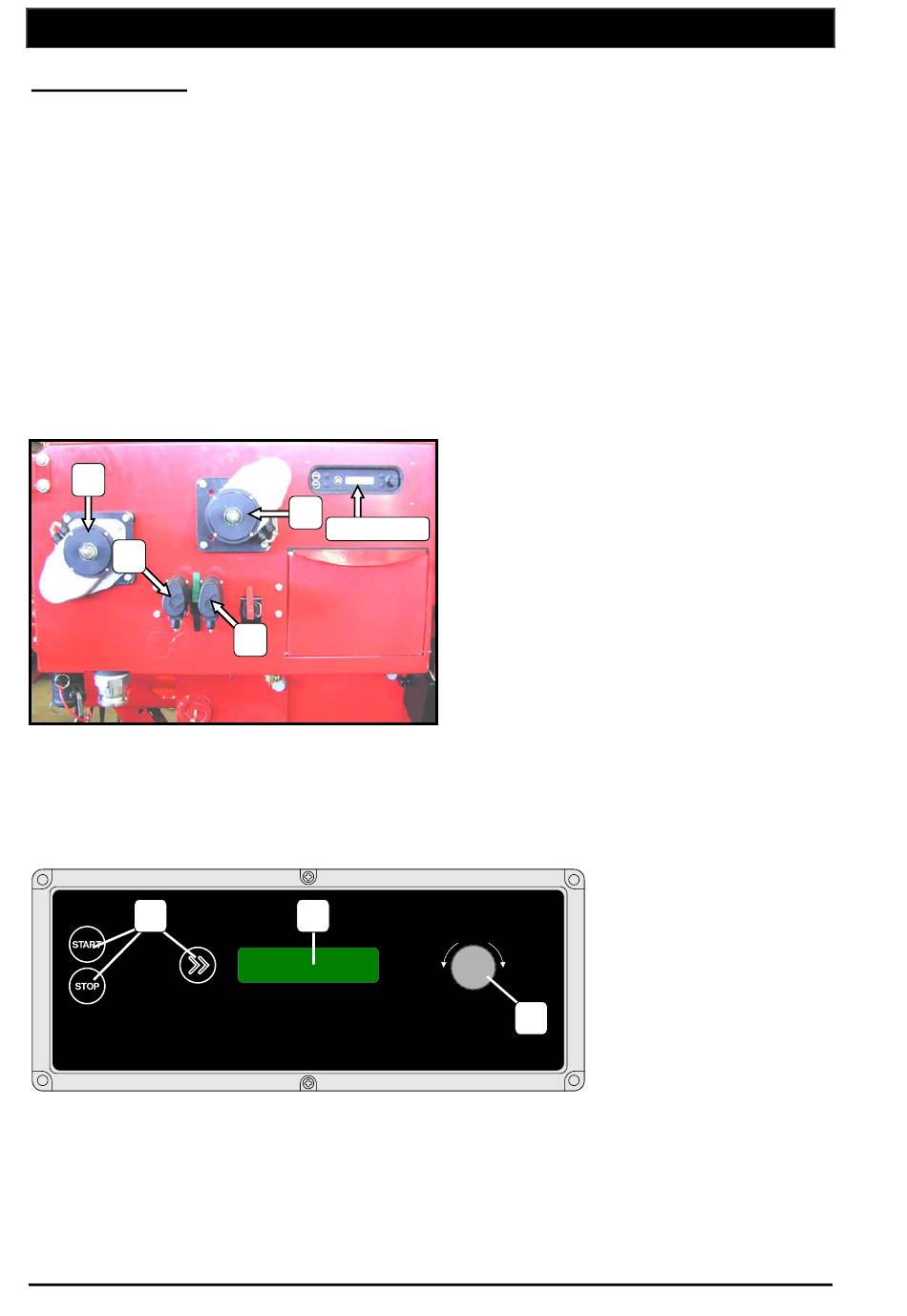

Is de spuitmachine als aanvulling op de Flowmaster met Assistron, Autoset en/of
Vulhoeveelheidmeting uitgerust, dan bevindt zich rechtsboven op het bedieningscentrum van de
spuit de zogenaamde SMC – box (Spray – Management – Control) (fig. 1). Op de SMC – box zijn
de indicatieringen, de vulflowmeter of vulniveausensor aangesloten, als de spuitmachine met
Assistron en/of Vulhoeveelheidmeting is uitgerust (zie overzicht afb. 3).
Bij uitrusting met Autoset zijn de elektrische ventielen A, B, D en E (fig. 1) direct op de
jobcomputer aangesloten (zie overzicht Flowmaster op pagina 10).
Bij uitrusting met Flowmaster en SMC – box zijn beide systemen door middel van de
verbindingskabel SMC - FMA (fig. 3) met elkaar verbonden en communiceren met elkaar.
Hierdoor kunnen de meeste functies zowel op de Flowmaster bedieningseenheid in de trekker als
met behulp van de SMC – box op de spuitmachine worden bediend. Ook kunnen functies op de
Flowmaster bedieningseenheid in de trekker worden gestart en met behulp van de SMC – box op
de spuitmachine worden beëindigd en omgekeerd. Welke functie waar bediend kan worden en hoe
de ventielen bij de afzonderlijke functies geschakeld moeten worden, respectievelijk automatisch
geschakeld worden (bij Autoset) is te vinden in tabel 1 op pagina 46.
A
B
SMC - Box
E
D
Fig. 1
§6.1 B
EDIENINGSEENHEID
De SMC – box is van een eenregelige display (1) voorzien (fig. 2).
De bediening van de verschillende functies en het invoeren van getalswaarden vindt plaats met
behulp van de 3 druktoetsen (2) (START-, STOP- en pijltjestoets) en de draaiknop (3) (fig. 2).
2
1
3
Fig. 2
BEDIENINGSHANDLEIDING
72
