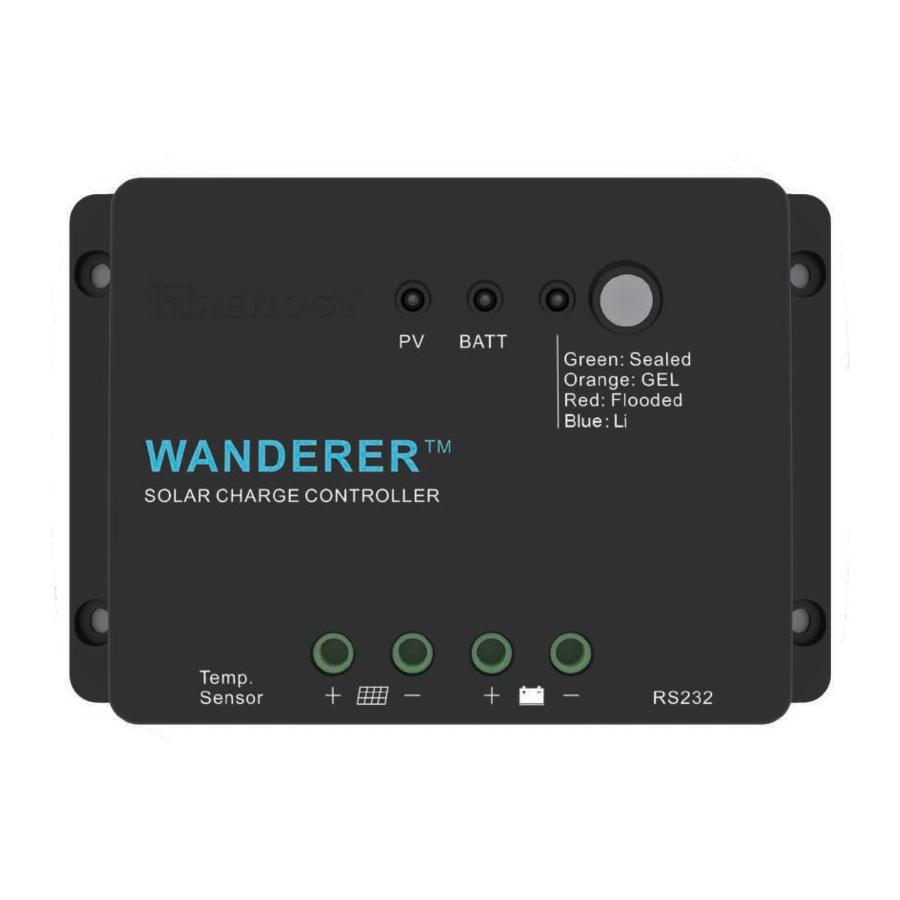

Renogy Wanderer 30A PWM handleiding

Belangrijke veiligheidsinstructies

Bewaar deze instructies alstublieft.

Deze handleiding bevat belangrijke veiligheids-, installatie- en bedieningsinstructies voor de laadregelaar. De volgende symbolen worden in de hele handleiding gebruikt:

Geeft een potentieel gevaarlijke situatie aan. Wees uiterst voorzichtig bij het uitvoeren van deze taak

Geeft een kritische procedure aan voor een veilige en correcte werking van de regelaar
LET OP
Geeft een procedure of functie aan die belangrijk is voor een veilige en correcte werking van de regelaar

Algemene veiligheidsinformatie

• Lees alle instructies en waarschuwingen in de handleiding voordat u met de installatie begint.
• Er zijn geen onderhoudbare onderdelen voor deze regelaar. Demonteer de regelaar NIET en probeer deze niet te repareren.
• Zorg ervoor dat alle aansluitingen die in en uit de regelaar gaan, goed vastzitten. Er kunnen vonken ontstaan bij het maken van verbindingen, zorg er daarom voor dat er geen ontvlambare materialen of gassen in de buurt van de installatie zijn.

Veiligheid van de laadregelaar

• Sluit NOOIT de zonnepaneelarray aan op de regelaar zonder een accu. De accu moet eerst worden aangesloten. Dit kan een gevaarlijke situatie veroorzaken waarbij de regelaar een hoge open circuitspanning aan de klemmen ondervindt.
• Zorg ervoor dat de ingangsspanning niet hoger is dan 25 VDC om permanente schade te voorkomen. Gebruik de Open Circuit (Voc) om er zeker van te zijn dat de spanning deze waarde niet overschrijdt wanneer panelen in serie worden geschakeld.
• De laadregelaar moet binnenshuis worden geïnstalleerd in een goed geventileerde, koele en droge omgeving.
• Laat GEEN water in de regelaar komen.

Accuveiligheid

• Laat de positieve (+) en negatieve (-) polen van de accu NIET met elkaar in aanraking komen.
• Gebruik alleen gesloten loodzuur-, overstroomde, gel- of lithiumaccu's die deep cycle moeten zijn.
• Er kunnen explosieve accugassen aanwezig zijn tijdens het opladen. Zorg ervoor dat er voldoende ventilatie is om de gassen af te voeren.
• Wees voorzichtig bij het werken met grote loodzuuraccu's. Draag een veiligheidsbril en houd vers water beschikbaar voor het geval er contact is met het accuzuur.
• Overladen en overmatige gasvorming kan de accuplaat beschadigen en materiaalafstorting erop activeren. Een te hoge vereffeningslading of een te lange vereffeningslading kan schade veroorzaken. Bekijk zorgvuldig de specifieke vereisten van de accu die in het systeem wordt gebruikt.
• Vereffening wordt alleen uitgevoerd voor niet-gesloten/geventileerde/overstroomde/natte loodzuuraccu's.
• Vereffen GEEN VRLA type AGM / GEL / LITHIUM accu's, TENZIJ dit is toegestaan door de accu fabrikant.
• Standaard laadparameters in Li-modus zijn alleen geprogrammeerd voor 12.8V Lithium Iron Phosphate (LFP) accu's. Voordat u de Wanderer gebruikt om andere soorten lithiumaccu's op te laden, stelt u de parameters in volgens de suggesties van de accu fabrikant.

Sluit de accupolen aan op de laadregelaar VOORDAT u de zonnepanelen op de laadregelaar aansluit. Sluit NOOIT zonnepanelen aan op de laadregelaar voordat de accu is aangesloten.

Algemene informatie

De Wanderer is een geavanceerde laadregelaar voor off-grid zonne-energie toepassingen en kan worden gebruikt met een 12V accu of accubank. Door de integratie van zeer efficiënte PWM-oplaadtechnologie verlengt de Wanderer de levensduur van de accu en verbetert hij de prestaties van het systeem. De regelaar is uitgerust met uitgebreide zelfdiagnose- en elektronische beveiligingsfuncties om schade door installatiefouten of systeemfouten te voorkomen.

Belangrijkste kenmerken

• Geoptimaliseerd voor 12 VDC systeemspanning
• 30A laadcapaciteit.
• Deep Cycle Gesloten, Gel, Overstroomde en Lithium accu-opties.
• 4-traps PWM-opladen: Bulk, Boost. Float en Egalisatie
• Temperatuurcompensatie en automatische correctie van de laad- en ontlaadparameters, waardoor de levensduur van de accu wordt verlengd.
• Bescherming tegen: omgekeerde stroom, overladen, kortsluiting en omgekeerde polariteit.
• Negatieve aarde regelaar
• Meerdere LED-indicatoren voor het eenvoudig aflezen van de laadstatus en accuinformatie.
• Compatibel met temperatuurcompensatie op afstand (accessoire apart verkrijgbaar)
• Geïntegreerde communicatiepoort voor bewaking op afstand.
• Laadt over-ontladen lithiumaccu's op.

PWM-technologie

De Wanderer maakt gebruik van Pulse Width Modulation (PWM)-technologie voor het opladen van accu's. Het opladen van de accu is een stroomgebaseerd proces, dus het regelen van de stroom regelt de accuspanning. Voor de meest nauwkeurige terugkeer van de capaciteit, en voor het voorkomen van excessieve gasdruk, moet de accu worden geregeld door gespecificeerde spanningsregeling instelpunten voor Absorptie, Float en Egalisatie laadfasen. De laadregelaar maakt gebruik van automatische duty cycle conversie, waardoor stroompulsen worden gecreëerd om de accu op te laden. De duty cycle is evenredig met het verschil tussen de gemeten accuspanning en het gespecificeerde spanningsregeling instelpunt. Zodra de accu het gespecificeerde spanningsbereik heeft bereikt, maakt de puls stroom oplaadmodus het mogelijk dat de accu reageert en zorgt voor een aanvaardbare laadsnelheid voor het accuniveau. De Wanderer heeft een 4-traps accu oplaadalgoritme voor een snelle, efficiënte en veilige accu oplading. Ze omvatten: Bulk Charge, Boost Charge, Float Charge en Egalisatie.

Bulk Charge: Dit algoritme wordt gebruikt voor het dagelijks opladen. Het gebruikt 100% van de beschikbare zonne-energie om de accu op te laden en is equivalent aan constante stroom.
Boost Charge: Wanneer de accu is opgeladen tot het Boost spanningsinstelpunt, ondergaat deze een absorptiefase die equivalent is aan constante spanningsregeling om verwarming en overmatige gasvorming in de accu te voorkomen. De Boost tijd is 120 minuten.
Float Charge: Na Boost Charge zal de regelaar de accuspanning verlagen tot een float spanningsinstelpunt. Zodra de accu volledig is opgeladen, zullen er geen chemische reacties meer plaatsvinden en zal alle laadstroom in warmte of gas worden omgezet. Daarom zal de laadregelaar de spanningslading verminderen tot een kleinere hoeveelheid, terwijl de accu licht wordt opgeladen. Het doel hiervan is om het stroomverbruik te compenseren en tegelijkertijd een volledige accuopslagcapaciteit te behouden. In het geval dat een belasting die van de accu wordt afgenomen de laadstroom overschrijdt, zal de regelaar de accu niet langer op een Float instelpunt kunnen houden en zal de regelaar de float laadfase beëindigen en terugverwijzen naar bulk opladen.
Egalisatie: Wordt elke 28 dagen van de maand uitgevoerd. Het is het opzettelijk overladen van de accu gedurende een gecontroleerde periode. Bepaalde soorten accu's hebben baat bij periodieke egalisatielading, die de elektrolyt kan roeren, de accuspanning in evenwicht kan brengen en de chemische reactie kan voltooien. Egalisatielading verhoogt de accuspanning, hoger dan de standaard complementspanning, waardoor de accu-elektrolyt vergast.

Zodra de egalisatie actief is in het opladen van de accu, zal deze deze fase niet verlaten, tenzij er voldoende laadstroom van het zonnepaneel is. Er mag GEEN belasting op de accu's zijn tijdens de egalisatielading.

Overladen en overmatige gasvorming kan de accuplaat beschadigen en materiaalafstorting erop activeren. Een te hoge vereffeningslading of een te lange vereffeningslading kan schade veroorzaken. Bekijk zorgvuldig de specifieke vereisten van de accu die in het systeem wordt gebruikt.

Lithium accu activering

De Wanderer PWM laadregelaar heeft een reactiveringsfunctie om een slapende lithiumaccu te wekken. Het beveiligingscircuit van de lithiumaccu schakelt de accu meestal uit en maakt deze onbruikbaar als deze te ver is ontladen. Dit kan gebeuren bij het opslaan van een lithiumaccu in een ontladen toestand gedurende een bepaalde tijd, omdat zelfontlading geleidelijk de resterende lading zou uitputten. Zonder de wake-up functie om accu's te reactiveren en op te laden, zouden deze accu's onbruikbaar worden en zouden de packs worden weggegooid. De Wanderer zal een kleine laadstroom toepassen om het beveiligingscircuit te activeren en als een correcte celspanning kan worden bereikt, begint het een normale lading.

Optionele componenten

De Wanderer wordt op zichzelf verzonden zonder extra componenten. Optionele componenten die een afzonderlijke aankoop vereisen:

Temperatuursensor op afstand (TS-R):

Meet de temperatuur van de accu en gebruikt deze gegevens voor een zeer nauwkeurige temperatuurcompensatie. De sensor wordt geleverd met een kabel van 3 meter die op de laadregelaar wordt aangesloten.

BT-1 Bluetooth-module:


De BT-1 Bluetooth-module is een geweldige aanvulling op alle Renogy laadregelaars met een RS232-poort en wordt gebruikt om laadregelaars te koppelen aan de Renogy BT App. Nadat het koppelen is voltooid, kunt u uw systeem bewaken en parameters rechtstreeks vanaf uw mobiele telefoon of tablet wijzigen. U hoeft zich niet meer af te vragen hoe uw systeem presteert, nu kunt u de prestaties in realtime zien zonder de LCD van de regelaar te hoeven controleren.

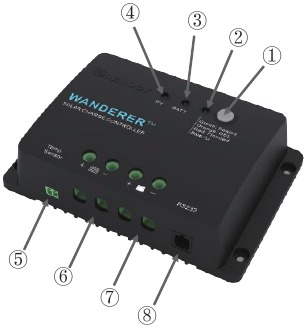

Identificatie van onderdelen

Belangrijkste onderdelen

1. Accu Selectieknop
2. Accutype Indicator
3. Accu Indicator
4. PV Indicator
5. Temperatuursensor Poort op Afstand (optioneel accessoire)
6. PV-aansluitingen
7. Accuaansluitingen
8. RS-232 Poort (optioneel accessoire)

Installatie

Sluit EERST de accuaansluitdraden aan op de laadregelaar en sluit vervolgens de zonnepanelen aan op de laadregelaar. Sluit NOOIT zonnepanelen aan op de laadregelaar voordat de accu is aangesloten.

Draai de schroefklemmen niet te vast aan. Dit kan het onderdeel breken dat de draad aan de laadregelaar vasthoudt.
Raadpleeg de technische specificaties voor maximale draadmaten op de regelaar en voor de maximale stroomsterkte die door de draden gaat.

Montageaanbevelingen:

Installeer de regelaar nooit in een afgesloten behuizing met overstroomde accu's. Er kan gas ophopen en er is een risico op explosie.

1. Kies een montagelocatie—plaats de regelaar op een verticaal oppervlak dat beschermd is tegen direct zonlicht, hoge temperaturen en water. Zorg voor een goede ventilatie.
2. Controleer de speling—controleer of er voldoende ruimte is om draden te trekken, evenals speling boven en onder de regelaar voor ventilatie. De speling moet minimaal 150 mm (6 inch) zijn.
3. Markeer gaten
4. Boor gaten
   LET OP: De Wanderer is niet uitgerust met schroeven voor wandmontage.
5. Bevestig de laadregelaar.

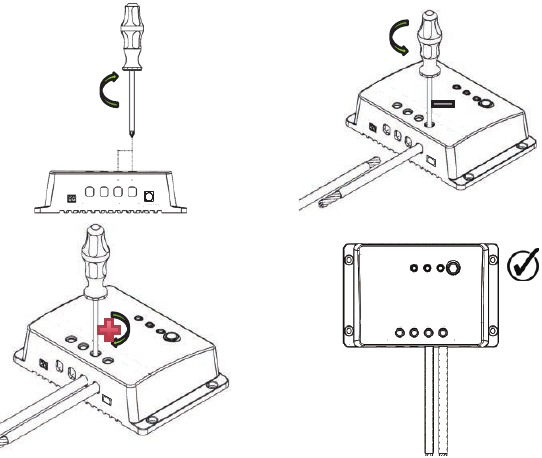

Accu

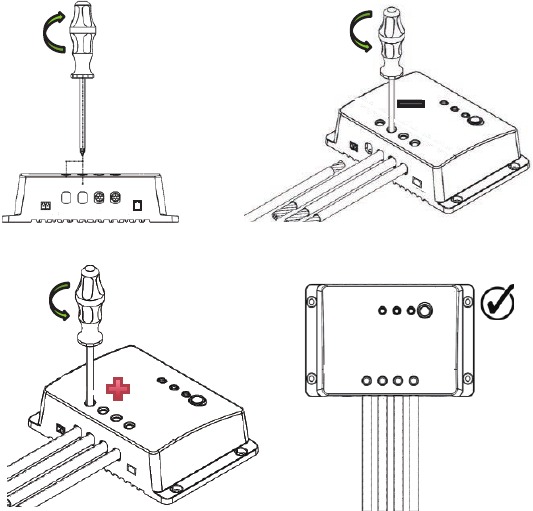

Zonnepaneel

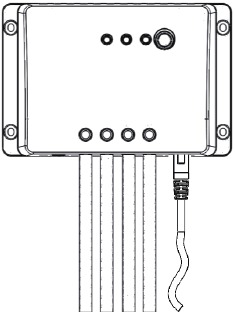

Bluetooth Module Communicatie (optioneel)

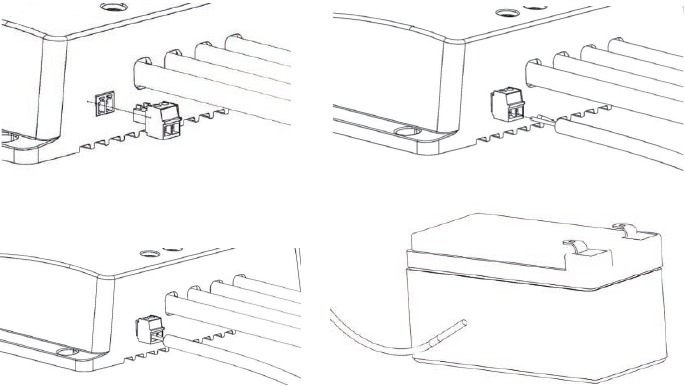

Temperatuursensor (optioneel, niet polariteitsgevoelig)

Plaats de sensor dicht bij de accu.

Bediening

Na het aansluiten van de accu op de laadregelaar, zal de regelaar automatisch inschakelen. De bediening van deze regelaar is heel eenvoudig. Gebruikers stellen het accutype in en laten de rest van het werk over aan de laadregelaar.

Accutype instellen

Houd de grijze knop ongeveer 7 seconden ingedrukt totdat de LED knippert. Zodra deze knippert, drukt u nogmaals op de grijze knop om het gewenste accutype te selecteren (ze zijn kleurgecodeerd) en laat u de regelaar gewoon met rust totdat het knipperen stopt (dit duurt ongeveer 10 seconden). Dit geeft aan dat de parameter is ingesteld.
LET OP: Als de LED-lampjes niet knipperen, houdt u de grijze knop opnieuw 7 seconden ingedrukt, laat u los en drukt u onmiddellijk nogmaals op de grijze knop om het knipperen in te schakelen.

Accutype instellen
Gesloten (Groen)	Gel (Oranje)	Overstroomd (Rood)	Li (Blauw)

Led-indicatoren

De Wanderer is een eenvoudig te gebruiken controller die weinig tot geen onderhoud vereist. Gebruikers kunnen op de hoogte worden gebracht van de status van de laadregelaar op basis van de led-indicatoren op de PV- en batterijniveaus. De volgende tabel gaat dieper in op de indicatoren van de Wanderer.

PV-indicator	BATT-indicator		Controllerstatus
Snel knipperend (groen)	n.v.t.		PV-aansluiting heeft overspanning
Continu (groen)	n.v.t.		PV-aansluiting heeft lage output
Langzaam knipperend (groen)		Continu (groen)	Batterij wordt normaal opgeladen
Langzaam knipperend (groen)		Langzaam knipperend (groen)	De batterij bevindt zich in druppellaadmodus
n.v.t.		Snel knipperend (groen)	De batterij heeft overspanning
n.v.t.		Continu (oranje)	De batterij heeft onderspanning
n.v.t.		Continu (rood)	De batterij is te veel ontladen
n.v.t.		Langzaam knipperend (rood)	De batterij is oververhit

Probleemoplossing systeemstatus

Onderhoud

Voor de beste controllerprestaties wordt aanbevolen deze taken van tijd tot tijd uit te voeren.

1. Controleer of de controller is gemonteerd in een schone, droge en geventileerde ruimte.
2. Controleer de bedrading die naar de laadregelaar gaat en zorg ervoor dat er geen draadbeschadiging of slijtage is.
3. Draai alle aansluitingen vast en inspecteer losse, gebroken of verbrande verbindingen.

Zekeringen

Let op: De NEC-code vereist dat de overstroombeveiliging niet hoger mag zijn dan 15A voor 14 AWG, 20A voor 12 AWG en 30A voor 10 AWG koperdraad.

Zekering van controller naar batterij

Zekering van controller naar batterij = stroomsterkte van laadregelaar
Voorbeeld: 30A Wanderer = 30A zekering van controller naar batterij

Zekering van zonnepaneel(en) naar controller

Voorbeeld: 200W; 2 X 100 W panelen

Parallel
Totale stroomsterkte = Isc1 + Isc2 = (5,75A + 5,75A) * 1,56
Zekering = minimaal 11,5 * 1,56 = 17,94 = 18A zekering

Technische specificaties

Elektrische specificaties

Beschrijving	Parameter
Nominale systeemspanning	12 VDC
Nominale laadstroom	30A
Max. PV-ingangsspanning	25 VDC
Eigenverbruik	≤10mA
Temp. compensatie	-3mV/°C/2V
Max. aansluitgrootte	10mm / 8 AWG
Werktemperatuur	-35°C tot +45°C / -20°F tot 113°F
Netto gewicht	0,29 kg 0,65 lb.
Afmetingen	163,8 x 109,6 x 44,7mm / 6,5 x 4,3 x 1,8in
Behuizing	IP20
Communicatie	RS232
Certificering	, , FCC Part 15 Class B, RCM

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen interferentie zal optreden. Als deze apparatuur schadelijke interferentie veroorzaakt met radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Batterijlaadparameters

* Batterijlaadparameters in LI-modus kunnen worden geprogrammeerd met behulp van de Renogy BT-app.
** Standaard laadparameters in LI-modus zijn geprogrammeerd voor een 12,8V LFP-batterij. Stel de parameters in volgens de suggesties van de batterijfabrikant voordat u de Wanderer gebruikt om andere soorten lithiumbatterijen op te laden.

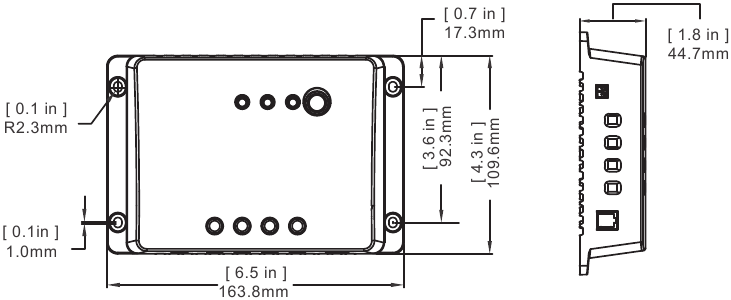

Afmetingen

US
2775 E Philadelphia St, Ontario, CA 91761, USA
909-287-7111
www.renogy.com
support@renogy.com

CN
400-6636-695
https://www.renogy.cn
support@renogy.cn

JP
https://www.renogy.jp
supportjp@renogy.com

CA
https://ca.renogy.com
supportca@renogy.com

AU
https://au.renogy.com
supportau@renogy.com

UK
https://uk.renogy.com
supportuk@renogy.com

DE
https://de.renogy.com
supportde@renogy.com

Renogy behoudt zich het recht voor om de inhoud van deze handleiding zonder kennisgeving te wijzigen.

RENOGY.COM
