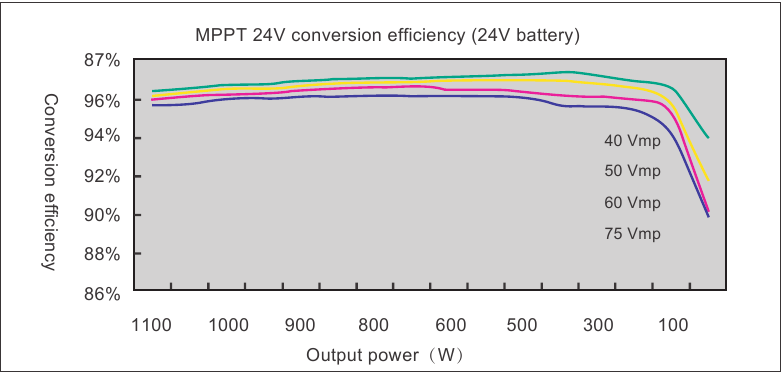

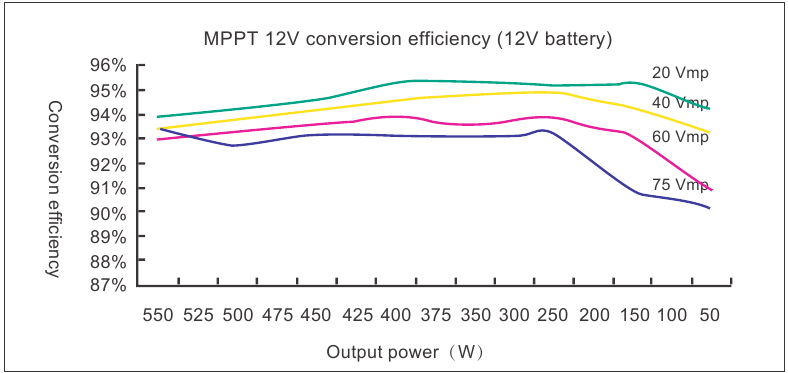

- 14 Conversierendementcurves
- 15 Afmetingen
- 16 Belangrijke veiligheidsinstructies
- 17 Referenties
- 18 Download handleiding
- 19 In andere talen

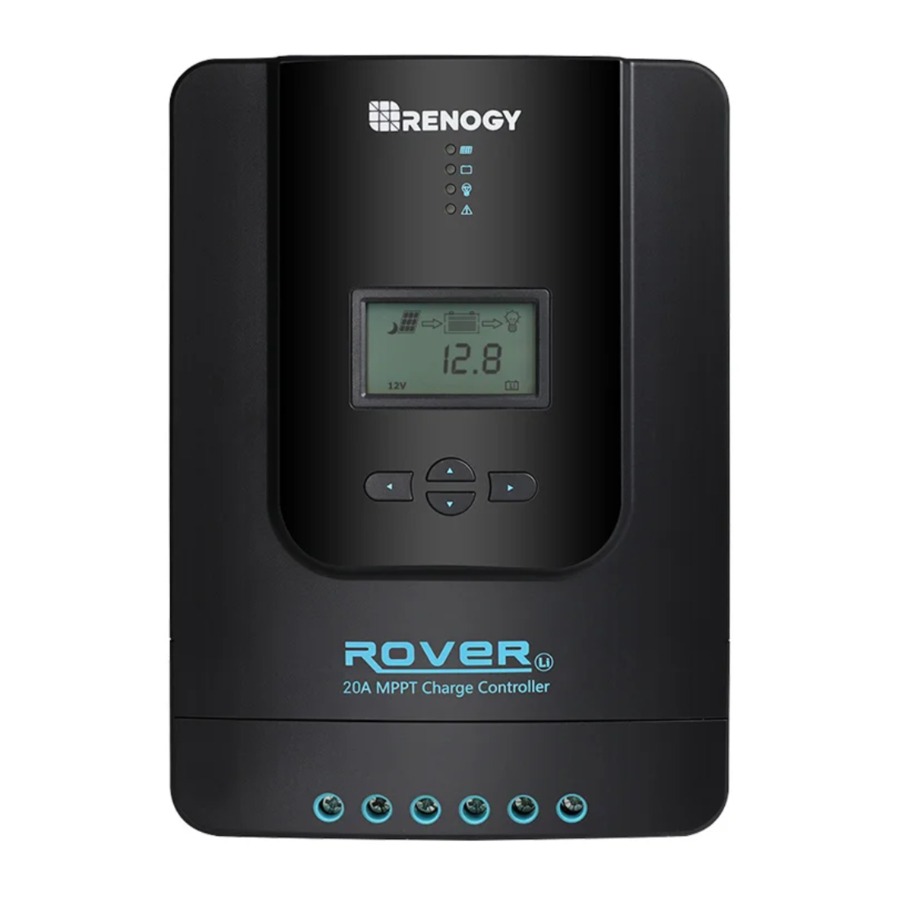

Algemene informatie
De laadregelaars uit de Rover-serie zijn intelligente regelaars die geschikt zijn voor diverse off-grid zonne-energie toepassingen. Ze beschermen de batterij tegen overlading door de zonnepanelen en overontlading door de belastingen. De regelaar beschikt over een slim tracking algoritme dat de energie van de zonnepanelen maximaliseert en de batterij oplaadt. Tegelijkertijd voorkomt de laagspanningsbeveiliging (LVD) dat de batterij te veel ontlaadt.
Het laadproces van de Rover is geoptimaliseerd voor een lange levensduur van de batterij en verbeterde systeemprestaties. De uitgebreide zelfdiagnose en elektronische beveiligingsfuncties kunnen schade door installatiefouten of systeemfouten voorkomen.
Belangrijkste kenmerken
- Detecteert automatisch 12V of 24V DC-systeemspanningen
- Innovatieve MPPT-technologie met een hoge tracking-efficiëntie tot 99% en een piekconversie-efficiëntie van 98%
- Geschikt voor Deep cycle Sealed, Gel, Flooded en Lithium (12.8V LFP) batterijen
- Elektronische beveiliging: Overladen, overontladen, overbelasting en kortsluiting
- Omgekeerde polariteitsbeveiliging: Elke combinatie van zonnepaneel en batterij, zonder schade aan componenten te veroorzaken
- Aanpasbare laadspanningen
- Laadt overontladen lithiumbatterijen op
- RS232-poort voor communicatie met de BT-1 Bluetooth-module

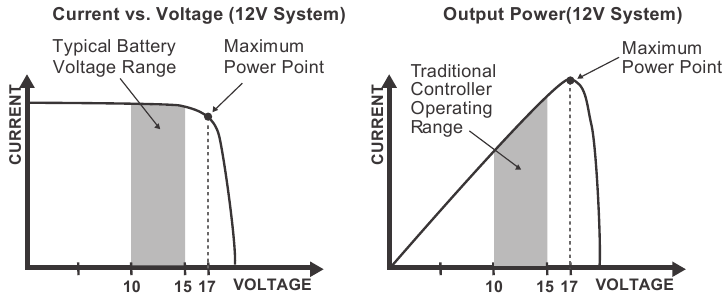

MPPT-technologie
De MPPT-laadregelaar maakt gebruik van Maximum Power Point Tracking-technologie om het maximale vermogen uit de zonnepanelen te halen. Het tracking-algoritme is volledig automatisch en vereist geen aanpassing door de gebruiker. De MPPT-technologie volgt het maximum power point voltage (Vmp) van de array, aangezien dit varieert met de weersomstandigheden, waardoor ervoor wordt gezorgd dat het maximale vermogen gedurende de dag uit de array wordt gehaald.
Stroomboost
In veel gevallen zal de MPPT-laadregelaar de stroom in het zonne-energiesysteem "boosten". De stroom komt niet uit het niets. In plaats daarvan is het vermogen dat in de zonnepanelen wordt opgewekt hetzelfde vermogen dat naar de batterijbank wordt overgebracht. Vermogen is het product van spanning (V) x stroomsterkte (A).
Dus, uitgaande van een efficiëntie van 100%:
Vermogen in = Vermogen uit
Volt in * Ampère in = Volt uit * Ampère uit
Hoewel MPPT-regelaars niet 100% efficiënt zijn, komen ze met ongeveer 92-95% efficiëntie wel heel dicht in de buurt. Dus wanneer de gebruiker een zonne-energiesysteem heeft waarvan de Vmp groter is dan de spanning van de batterijbank, is dat potentiële verschil evenredig met de stroomboost. De spanning die in de zonnepaneel wordt opgewekt, moet worden verlaagd tot een niveau waarmee de batterij op een stabiele manier kan worden opgeladen, waarbij de stroomsterkte dienovereenkomstig wordt verhoogd tot de daling. Het is heel goed mogelijk dat een zonnepaneel 8 ampère genereert die naar de laadregelaar gaan en dat de laadregelaar 10 ampère naar de batterijbank stuurt. Dit is de essentie van de MPPT-laadregelaars en hun voordeel ten opzichte van traditionele laadregelaars. In traditionele laadregelaars wordt die verlaagde spanningshoeveelheid verspild omdat het controller-algoritme het alleen als warmte kan afvoeren. Het volgende toont een grafisch punt met betrekking tot de output van MPPT-technologie.

Beperking van de effectiviteit
Temperatuur is een grote vijand van zonnepanelen. Naarmate de omgevingstemperatuur stijgt, wordt de bedrijfsspanning (Vmp) verlaagd en wordt de energieopwekking van het zonnepaneel beperkt. Ondanks de effectiviteit van MPPT-technologie zal het laadalgoritme mogelijk niet veel hebben om mee te werken en daarom is er een onvermijdelijke afname van de prestaties. In dit scenario zou het de voorkeur verdienen om panelen te hebben met een hogere nominale spanning, zodat de batterij, ondanks de daling van de prestaties van het paneel, nog steeds een stroomboost ontvangt vanwege de evenredige daling van de paneelspanning.

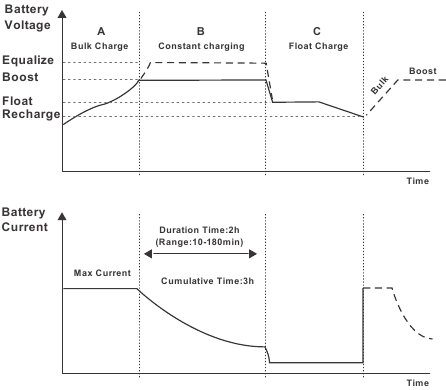

Vier laadfasen
De Rover MPPT-laadregelaar heeft een 4-traps batterijlaadalgoritme voor een snelle, efficiënte en veilige batterijlading. Deze omvatten: Bulk Charge, Boost Charge, Float Charge en Equalization.

Bulk Charge: Dit algoritme wordt gebruikt voor het dagelijks opladen. Het gebruikt 100% van de beschikbare zonne-energie om de batterij op te laden en is gelijk aan een constante stroom. In deze fase heeft de batterijspanning de constante spanning (Equalize of Boost) nog niet bereikt, de regelaar werkt in de constante stroommodus en levert zijn maximale stroom aan de batterijen (MPPT Charging).
Constant Charging: Wanneer de batterij het ingestelde punt voor constante spanning bereikt, begint de regelaar te werken in de constante laadmodus, waarbij het geen MPPT-lading meer is. De stroom zal geleidelijk afnemen. Dit heeft twee fasen, egaliseren en boosten, en ze worden niet constant uitgevoerd in een volledig laadproces om te veel gasprecipitatie of oververhitting van de batterij te voorkomen.
Boost Charge: De boost-fase handhaaft een lading gedurende standaard 2 uur. De gebruiker kan de constante tijd en de vooraf ingestelde waarde van de boost aanpassen aan zijn behoeften.
Float Charge: Na de constante spanningsfase verlaagt de regelaar de batterijspanning tot een ingesteld punt voor floatspanning. Zodra de batterij volledig is opgeladen, zijn er geen chemische reacties meer en zou alle laadstroom in warmte of gas veranderen. Vanwege dit,
De laadregelaar verlaagt de spanningslading tot een kleinere hoeveelheid, terwijl de batterij licht wordt opgeladen. Het doel hiervan is om het stroomverbruik te compenseren en tegelijkertijd een volledige batterijopslagcapaciteit te behouden. In het geval dat een belasting die van de batterij wordt afgenomen de laadstroom overschrijdt, kan de regelaar de batterij niet langer op een Float-instelpunt houden en beëindigt de regelaar de floatlaadfase en verwijst terug naar bulk charging.
Equalization: Wordt elke 28 dagen van de maand uitgevoerd. Het is opzettelijk overladen van de batterij gedurende een gecontroleerde periode. Bepaalde soorten batterijen hebben baat bij periodieke egalisatielading, die de elektrolyt kan roeren, de batterijspanning in evenwicht kan brengen en de chemische reactie kan voltooien. Egalisatielading verhoogt de batterijspanning, hoger dan de standaard aanvullingsspanning, waardoor de batterij-elektrolyt vergast.
Zodra de egalisatie actief is in het opladen van de batterij, verlaat het deze fase niet, tenzij er voldoende laadstroom van het zonnepaneel is. Er mag GEEN belasting op de batterijen zijn tijdens de egalisatielaadfase.
Overladen en overmatige gasprecipitatie kunnen de batterijplaten beschadigen en het loslaten van materiaal erop activeren. Een te hoge egalisatielading of te lang kan schade veroorzaken. Lees de specifieke vereisten van de batterij die in het systeem wordt gebruikt zorgvuldig door.
Egalisatie kan de batterijspanning verhogen tot een niveau dat schadelijk is voor gevoelige DC-belastingen. Zorg ervoor dat alle toelaatbare ingangsspanningen van de belasting groter zijn dan de ingestelde spanning voor egalisatielading.
Lithiumbatterijactivering
De Rover MPPT-laadregelaar heeft een reactiveringsfunctie om een slapende lithiumbatterij te wekken. Het beveiligingscircuit van de lithiumbatterij schakelt de batterij meestal uit en maakt deze onbruikbaar als ze te veel is ontladen. Dit kan gebeuren bij het opslaan van een lithiumbatterijpakket in een ontladen toestand gedurende een bepaalde tijd, omdat zelfontlading geleidelijk de resterende lading zou uitputten. Zonder de wake-upfunctie om batterijen te reactiveren en op te laden, zouden deze batterijen onbruikbaar worden en zouden de pakketten worden weggegooid. De Rover past een kleine laadstroom toe om het beveiligingscircuit te activeren en als een correcte celspanning kan worden bereikt, start het een normale lading.
Wanneer u de Rover gebruikt om een 24V-lithiumbatterijbank op te laden, stelt u de systeemspanning in op 24V in plaats van automatische herkenning. Als automatische herkenning per ongeluk is geselecteerd, kunt u dit wijzigen in 24V bij de activering van de lithiumbatterij. Houd in de activeringsinterface de enter-knop ingedrukt om de systeemspanningsselector te activeren. Om de systeemspanning te wijzigen, drukt u op de knoppen Omhoog of Omlaag en houdt u vervolgens Enter lang ingedrukt om de geselecteerde systeemspanning op te slaan.
Extra onderdelen
Extra onderdelen die in het pakket zijn inbegrepen:

Externe temperatuursensor:
Deze sensor meet de temperatuur bij de batterij en gebruikt deze gegevens voor een zeer nauwkeurige temperatuurcompensatie. De sensor wordt geleverd met een kabel van 9,8 ft die op de laadregelaar wordt aangesloten. Sluit gewoon de kabel aan en bevestig de sensor bovenop of aan de zijkant van de batterij om de omgevingstemperatuur rond de batterij te registreren.
OPMERKING
Gebruik deze sensor niet bij het opladen van een lithiumbatterij.

Montagebeugels
Deze beugels kunnen worden gebruikt om de Rover-laadregelaar op een vlakke ondergrond te monteren. De schroeven om de beugels aan de laadregelaar te bevestigen zijn inbegrepen, schroeven om de laadregelaar aan de ondergrond te bevestigen zijn niet inbegrepen.
Montage Ovaal: 7,66 x 4,70 mm (0,30 x 0,18 inch)
Optionele onderdelen
Optionele componenten die een afzonderlijke aankoop vereisen:

Renogy BT-1 Bluetooth-module:
De BT-1 Bluetooth-module is een geweldige aanvulling op alle Renogy-laadregelaars met een RS232-poort en wordt gebruikt om laadregelaars te koppelen aan de Renogy BT-app. Nadat het koppelen is voltooid, kunt u uw systeem bewaken en parameters rechtstreeks vanaf uw mobiele telefoon of tablet wijzigen. U hoeft zich niet langer af te vragen hoe uw systeem presteert, nu kunt u de prestaties in realtime bekijken zonder dat u de LCD van de regelaar hoeft te controleren.

Renogy DM-1 4G-datamodule:
De DM-1 4G-module kan via een RS232 verbinding maken met geselecteerde Renogy-laadregelaars en wordt gebruikt om laadregelaars te koppelen aan de Renogy 4G-bewakingsapp. Met deze app kunt u uw systeem gemakkelijk op afstand bewaken en laadsysteemparameters wijzigen vanaf elke locatie waar 4G LTE-netwerkservice beschikbaar is.

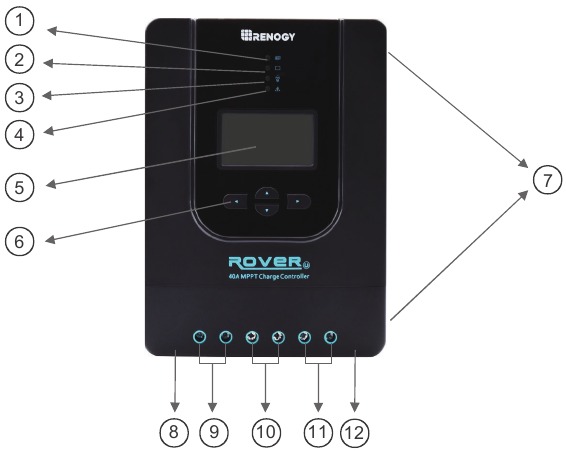

Identificatie van onderdelen

Belangrijkste onderdelen
- PV LED-indicator
- Batterij LED-indicator
- Belasting LED-indicator
- Systeemfout LED-indicator
- LCD-scherm
- Bedieningstoetsen
- Montagegaten
- Poort voor externe temperatuursensor (optioneel accessoire)
- PV-aansluitingen
- Batterijaansluitingen
- Belastingaansluitingen
- RS-232-poort (optioneel accessoire)
Installatie

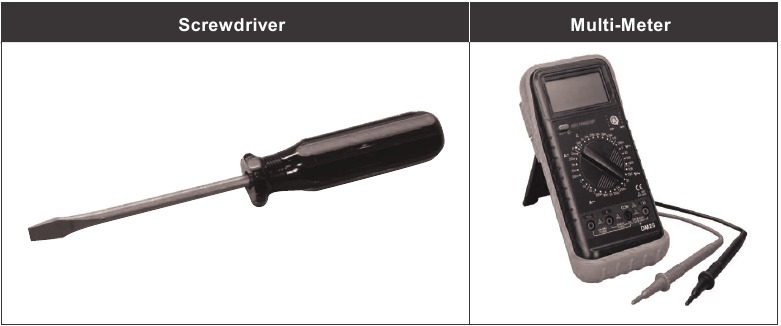

Aanbevolen gereedschap om te hebben vóór de installatie
Sluit EERST de draden van de accupool aan op de laadregelaar en sluit daarna het/de zonnepaneel/panelen aan op de laadregelaar. Sluit NOOIT het zonnepaneel aan op de laadregelaar vóór de accu.

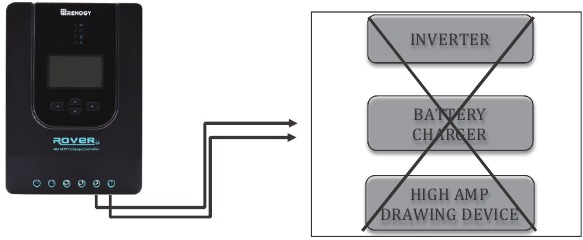

Sluit GEEN omvormers of acculaders aan op de BELASTINGSAANSLUITING van de laadregelaar.
Draai de schroefklemmen NIET te vast. Dit kan mogelijk het stuk breken dat de draad vasthoudt aan de laadregelaar.
Raadpleeg de technische specificaties voor de maximale draaddiktes op de regelaar en voor de maximale stroomsterkte die door de draden loopt.

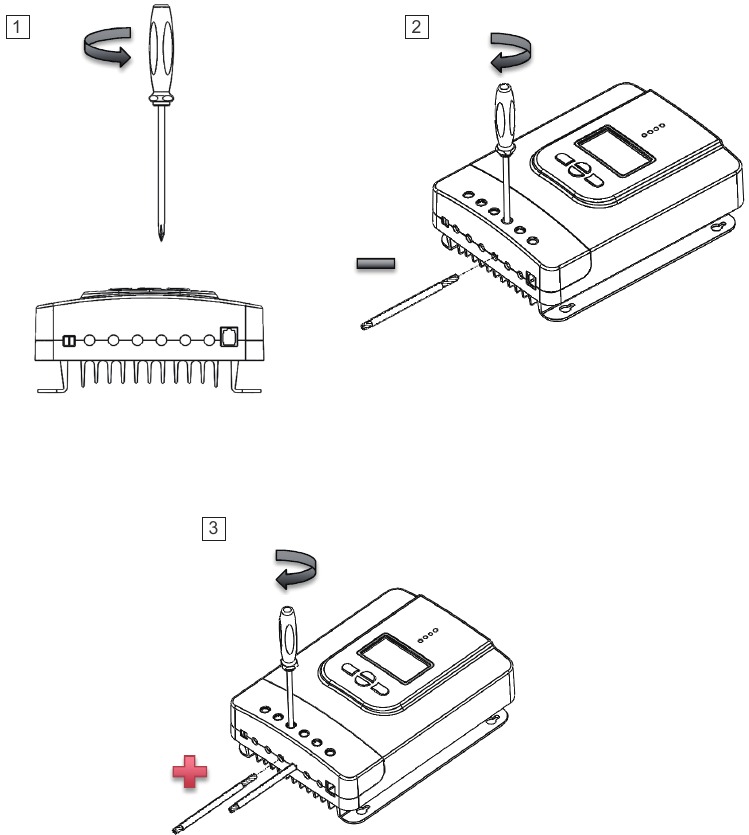

U bent nu klaar om uw accu op uw laadregelaar aan te sluiten.
Accu

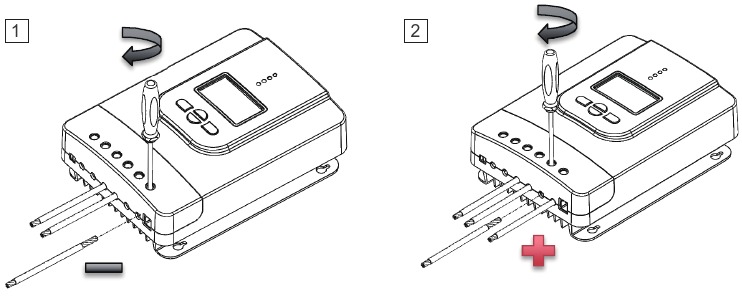

Belasting
(optioneel)

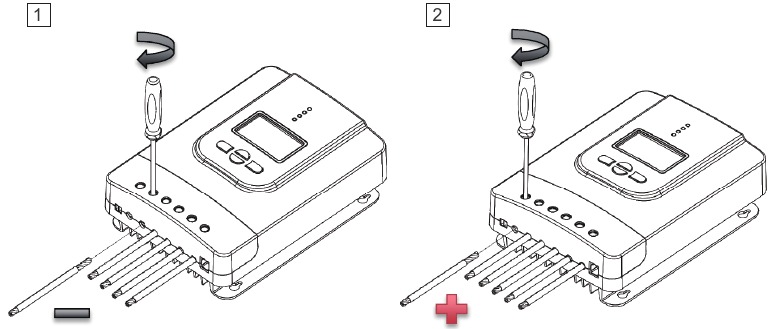

Zonnepanelen

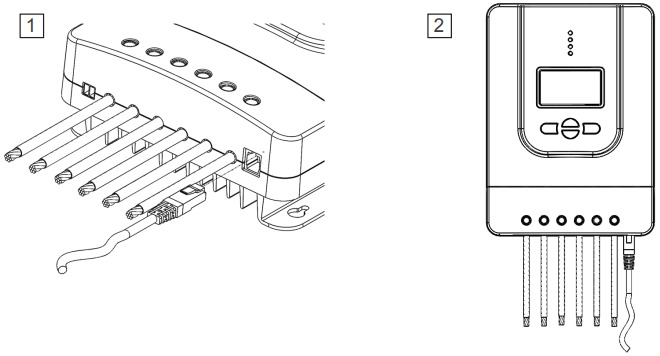

Bluetooth-module communicatie
(Optioneel)

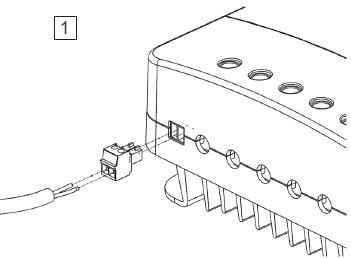

Temperatuursensor
(Optioneel, niet gevoelig voor polariteit)
![Renogy - Rover Series - Installatie - De temperatuursensor aansluiten Installatie - De temperatuursensor aansluiten]()
![]()
- Plaats de sensor dicht bij de accu
OPMERKING
Plaats de temperatuursensor NIET in de accucel.

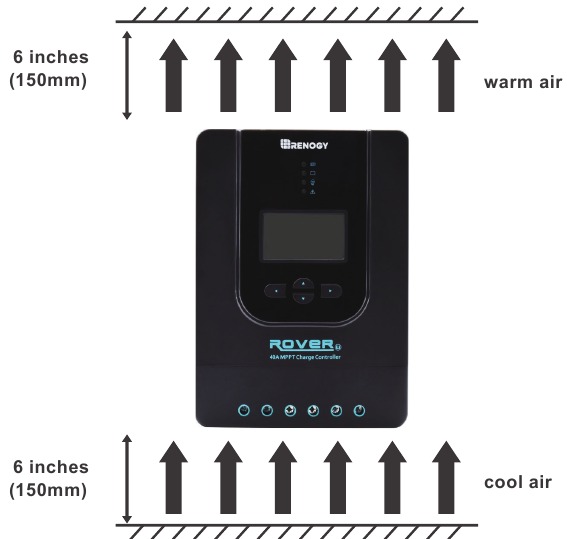

Aanbevelingen voor montage
Installeer de regelaar nooit in een afgesloten ruimte met overstroomde accu's. Er kan gas ophopen en er bestaat explosiegevaar.
- Kies een montageplaats—plaats de regelaar op een verticaal oppervlak dat beschermd is tegen direct zonlicht, hoge temperaturen en water. Zorg voor een goede ventilatie.
- Controleer de vrije ruimte—controleer of er voldoende ruimte is om draden te trekken, evenals vrije ruimte boven en onder de regelaar voor ventilatie. De vrije ruimte moet minstens 150 mm (6 inch) zijn.
- Markeer gaten
- Boor gaten
- Zet de laadregelaar vast.
Montagemethoden
De regelaar kan worden gemonteerd met behulp van de bestaande montagegaten of met behulp van de meegeleverde montagebeugels.
Het montagegat gebruiken
- Meet de afstand tussen elk montagegat op de Rover. Boor met die afstand 4 schroeven op het gewenste oppervlak.
![]()
- Lijn de montagegaten van de Rovers uit met de schroeven
![]()
- Controleer of alle schroefkoppen zich in de montagegaten bevinden. Laat de regelaar los en controleer of de montage stevig aanvoelt.
![]()

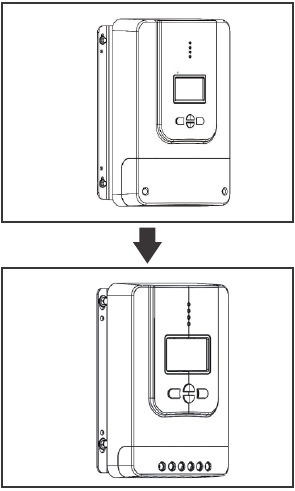

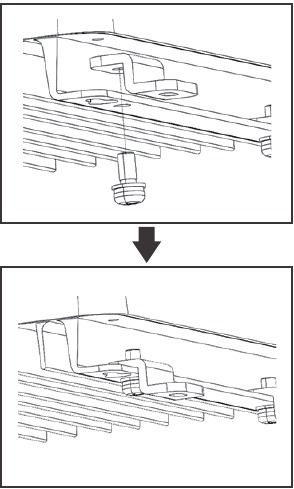

Montagebeugels gebruiken
- Installeer de beugels met behulp van de meegeleverde onderdelen
![]()
- Lijn de montagebeugels uit met het gewenste oppervlak en gebruik de juiste schroeven om in het oppervlak te boren (schroeven niet inbegrepen)
![]()
- Controleer of de montage stevig is
![]()
Bediening
De Rover is heel eenvoudig te gebruiken. Sluit eenvoudigweg de accu's aan en de regelaar bepaalt automatisch de accuspanning. De regelaar is uitgerust met een LCD-scherm en 4 knoppen om door de menu's te navigeren.
OPMERKING: Stel de eerste keer dat u de regelaar gebruikt het juiste accutype in.
Opstartinterface

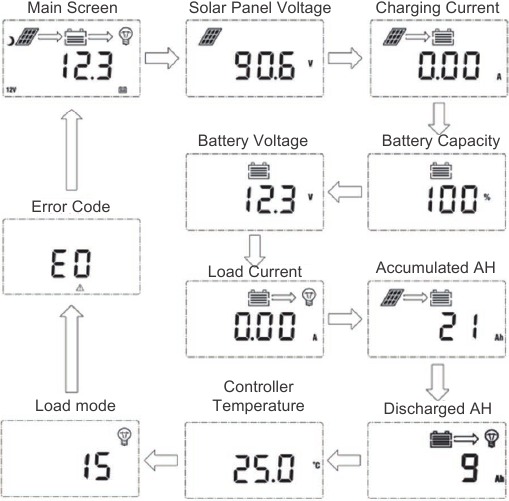

Hoofdscherm

OPMERKING
De accucapaciteit (SOC%) wordt geschat op basis van de laadspanning.

| Pagina omhoog/Parameterwaarde verhogen |
| Pagina omlaag/Parameterwaarde verlagen |
| Terugkeren naar het vorige menu |
| Submenu openen/parameterwaarde opslaan/belasting in handmatige modus in- of uitschakelen |
Accutype programmeren

Om de accuprogrammeerinstellingen te openen, beweegt u over het scherm Accuspanning en drukt u op de Enter-knop. Wanneer het accutype begint te knipperen, drukt u op de Select-knop om door de accutypes te bladeren en drukt u op Enter om de selectie te voltooien. Wanneer u de Lithium-instelling selecteert, kan de gebruiker de accuspanning wijzigen van 12V naar 24V en de laadspanning selecteren.

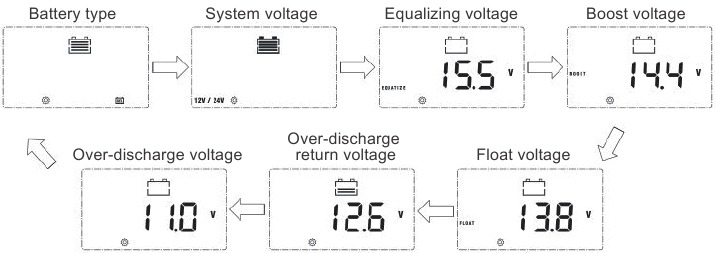

Parameters programmeren

Om de programmeerinterface te openen, houdt u eenvoudigweg de rechterpijl ingedrukt. Nadat u deze functie hebt geopend, drukt u op de Enter/Rechter-knop om tussen parameters te schakelen. Om de parameters te wijzigen, drukt u op de Omhoog- of Omlaag-knop. Om de parameter op te slaan, houdt u de Enter/Rechter-knop ingedrukt.
De instelling voor de laadparameter (egaliserende spanning, boostspanning, zwevende laadspanning, overontladingsretourspanning, overontladingsspanning) is alleen beschikbaar in de "USER"-modus van de accu. Houd de rechterpijl ingedrukt om de programmeerinstellingen te openen en blijf op de rechterpijl drukken totdat u het gewenste spanningsscherm ziet.
OPMERKING
De laadparameters van de accu kunnen ook worden geprogrammeerd met behulp van de Renogy BT APP. Lees de bijbehorende gebruikershandleidingen voor meer informatie.

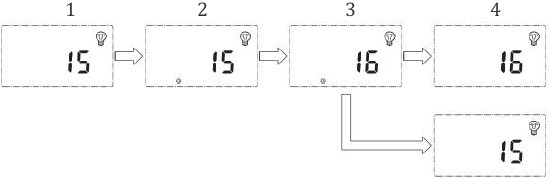

Belastingsaansluiting programmeren

- Dit scherm geeft de huidige Laadmodus weer.
- Om scherm 2 te openen, houdt u de Enter-knop ingedrukt. Op dit scherm kunt u de laadmodus wijzigen.
- Om de laadmodus te wijzigen, drukt u op de omhoog- of omlaagknop.
- Zodra u de gewenste laadmodus hebt geselecteerd, drukt u op de Enter-knop om de instelling op te slaan.
- Om de programmeerinstelling te verlaten, drukt u op de linkerknop.
Laadmodusopties
| Instelling | Modus | Beschrijving |
| 0 | Automatisch (Aan/Uit) | De belasting wordt 's nachts ingeschakeld wanneer het zonnepaneel na een korte vertraging geen stroom meer produceert. De belasting wordt uitgeschakeld wanneer het paneel stroom begint te produceren. |
| 1-14 | Tijdsbesturing | Wanneer het paneel geen stroom meer produceert, is de belasting 1-14 uur AAN of totdat het paneel stroom begint te produceren. |
| 15 | Handmatig | In deze modus kan de gebruiker de belasting op elk moment in- of uitschakelen door op de Enter-knop te drukken. |
| 16 | Test | Wordt gebruikt om problemen met de belastingsaansluiting op te lossen (geen tijdsvertraging). Wanneer spanning wordt gedetecteerd, is de belasting uit en wanneer geen spanning wordt gedetecteerd, is de belasting aan. |
| 17 | 24 uur | De belasting is 24 uur per dag aan. |

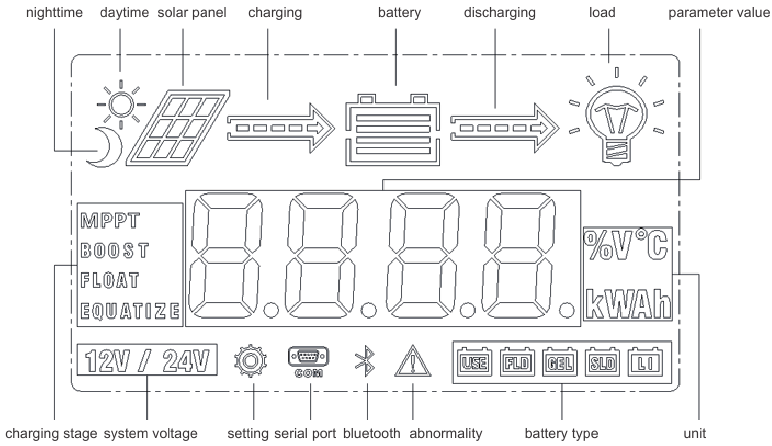

LCD-indicatoren

LED-indicatoren
|
| Geeft de huidige laadmodus van de regelaar aan. |
| Geeft de huidige staat van de accu aan. | |
| Geeft de aan/uit-status van de belasting aan. | |
| Geeft aan of de regelaar normaal functioneert. | |
| Status | |
![]() | Wit continu | Het PV-systeem laadt de accubank op |
![]() | Wit langzaam knipperend | De regelaar ondergaat een boostfase |
![]() | Wit enkel knipperend | De regelaar ondergaat een floatfase |
![]() | Wit snel knipperend | De regelaar ondergaat een egalisatiefase |
![]() | Wit dubbel knipperend | Het oversized PV-systeem laadt de accubank op met de nominale stroom. |
![]() | Uit | Het PV-systeem laadt de accubank niet op. PV niet gedetecteerd. |
| Status | |
![]() | Wit continu | Accu is normaal |
![]() | Wit langzaam knipperend | Accu te ver ontladen |
![]() | Wit snel knipperend | Accu overspanning |
| Status | |
![]() | Wit continu | Belasting is aan |
![]() | Wit snel knipperend | Belasting is overbelast of kortgesloten |
![]() | Uit | Belasting is uit |
| Status | |
![]() | Wit continu | Systeemfout. Controleer het LCD op de foutcode |
![]() | Uit | Systeem werkt normaal |
Rover-beveiligingen
| Bescherming | Gedrag |
| PV-arraykortsluiting | Wanneer er een PV-kortsluiting optreedt, stopt de controller met opladen. Verhelp dit om de normale werking te hervatten. |
| PV-overspanning | Als de PV-spanning hoger is dan de maximale open ingangsspanning van 100VDC. PV blijft losgekoppeld totdat de spanning onder 100VDC zakt. |
| PV-overstroom | De controller beperkt de laadstroom van de accu tot de maximale nominale accustroom. Daarom zal een te grote zonnepaneelarray niet op piekvermogen werken. |
| Belastingoverbelasting | Als de stroom de maximale nominale belastingstroom 1,05 keer overschrijdt, koppelt de controller de belasting los. Overbelasting moet worden verholpen door de belasting te verminderen en de controller opnieuw op te starten. |
| Belastingkortsluiting | Volledig beschermd tegen kortsluiting in de belastingbedrading. Zodra de belasting kortsluit (meer dan vier keer de nominale stroom), start de belastingkortsluitbeveiliging automatisch. Na 5 automatische pogingen om de belasting opnieuw aan te sluiten, moeten de fouten worden verholpen door de controller opnieuw op te starten. |
| PV-omgekeerde polariteit | De controller werkt niet als de PV-draden zijn omgewisseld. Sluit ze correct aan om de normale werking van de controller te hervatten. |
| Accu-omgekeerde polariteit | De controller werkt niet als de accudraden zijn omgewisseld. Sluit ze correct aan om de normale werking van de controller te hervatten. |
| Oververhitting | Als de temperatuur van het koellichaam van de controller hoger is dan 65℃, begint de controller automatisch de laadstroom te verminderen. De controller wordt uitgeschakeld wanneer de temperatuur hoger is dan 85℃. |
Probleemoplossing systeemstatus
| PV-indicator | Probleemoplossing |
| Uit overdag | Zorg ervoor dat de PV-draden correct en stevig zijn vastgemaakt in de PV-aansluitingen van de laadregelaar. Gebruik een multimeter om er zeker van te zijn dat de polen correct zijn aangesloten op de laadregelaar. |
| BATT-indicator | Probleemoplossing |
| Wit langzaam knipperend | Koppel eventuele belastingen los en laat de PV-modules de accubank opladen. Gebruik een multimeter om regelmatig te controleren of er een verandering in de accuspanning is om te zien of de toestand verbetert. Dit zou een snelle lading moeten garanderen. Controleer anders het systeem en kijk of het systeem verbetert. |
| Wit snel knipperend | Controleer de accuspanning met een multimeter en controleer of deze niet hoger is dan 32 volt. |
| Belastingsindicator | Probleemoplossing |
| Wit snel knipperend | Het belastingscircuit op de controller is kortgesloten of overbelast. Zorg ervoor dat het apparaat correct is aangesloten op de controller en zorg ervoor dat het niet hoger is dan 20A (DC). |
| Foutindicator | Probleemoplossing |
| Wit continu | Systeemfout. Controleer de LCD op foutcode |
Foutcodes
| Foutnummer | Beschrijving |
E0 | Geen fout gedetecteerd |
E1 | Accu te ver ontladen |
E2 | Accu-overspanning |
E3 | Accu-onderspanning |
E4 | Belastingkortsluiting |
E5 | Belasting overbelast |
E6 | Controller oververhit |
E8 | PV-ingang overstroom |
E10 | PV-overspanning |
Onderhoud
Risico op elektrische schok! Zorg ervoor dat alle stroom is uitgeschakeld voordat u de aansluitingen op de laadregelaar aanraakt.
Voor de beste controllerprestaties wordt aanbevolen om deze taken van tijd tot tijd uit te voeren.
- Controleer of de controller is gemonteerd in een schone, droge en geventileerde ruimte.
- Controleer de bedrading die naar de laadregelaar gaat en zorg ervoor dat er geen draadbeschadiging of slijtage is.
- Draai alle aansluitingen vast en inspecteer eventuele losse, gebroken of doorgebrande verbindingen.
- Zorg ervoor dat de LED-uitlezingen consistent zijn. Neem de nodige corrigerende maatregelen.
- Controleer of geen van de aansluitingen corrosie, isolatieschade, hoge temperatuur of verbrande/verkleurde plekken vertoont.
Afzekering
Afzekering wordt aanbevolen in PV-systemen om een veiligheidsmaatregel te bieden voor verbindingen die van paneel naar controller en van controller naar accu lopen. Vergeet niet om altijd de aanbevolen draaddikte te gebruiken op basis van het PV-systeem en de controller.
| NEC maximale stroomsterkte voor verschillende koperdraadafmetingen | |||||||||
| AWG | 16 | 14 | 12 | 10 | 8 | 6 | 4 | 2 | 0 |
| Max. stroomsterkte | 18A | 25A | 30A | 40A | 55A | 75A | 95A | 130A | 170A |
Opmerking: De NEC-code vereist dat de overstroombeveiliging niet meer dan 15A mag bedragen voor 14AWG, 20A voor 12 AWG en 30A voor 10AWG koperdraad.
| Zekering van controller naar accu | |
| Zekering controller naar accu = nominale stroomsterkte van de laadregelaar Bijv. 20A MPPT CC = 20A zekering van controller naar accu | |
| Zekering van zonnepaneel(len) naar controller | |
| Bijv. 200W; 2 X 100 W panelen OPMERKING | |
| Serie: Totale stroomsterkte= Isc1 = Isc2 * SF = 5,75A * 1,56 = 8,97 Zekering = 9A zekering | Parallel Totale stroomsterkte= (Isc1 + Isc2) * SF =(5,75A + 5,75A)* 1,56 = 17,94 Zekering = 18A zekering |
Technische specificaties
Elektrische parameters
| Model | RVR-20 | RVR-30 | RVR-40 | |
| Nominale systeemspanning | 12V/24V automatische herkenning | |||
| Nominale accustroom | 20A | 30A | 40A | |
| Nominale belastingsstroom | 20A | 20A | 20A | |
| Max. accuspanning | 32V | |||
| Max. zonne-ingangsspanning | 100 VDC | |||
| Max. zonne-ingangsvermogen | 12V @ 260W | 12V @ 400W | 12V @ 520W | |
| 24V @ 520W | 24V @ 800W | 24V @ 1040W | ||
| Zelfverbruik | ≤100mA @ 12V ≤58mA @ 24V | |||
| Spanningsval laadcircuit | ≤ 0,26V | |||
| Spanningsval ontlaadcircuit | ≤ 0,15V | |||
| Temp. compensatie | -3mV/°C/2V (standaard) | |||
Algemeen
| Model | RVR-20 | RVR-30/40 |

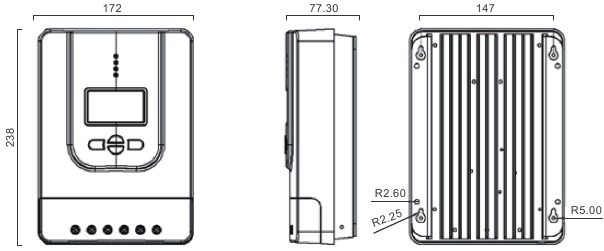

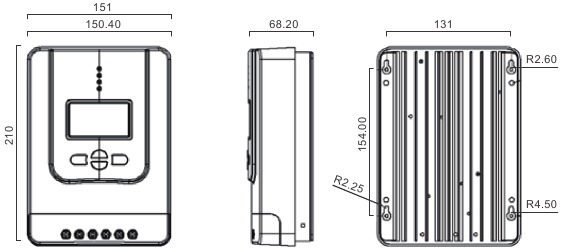

| Afmetingen | 210*151*68.2mm 8.27*5.95*2.69in | 238*172*77.3mm 9.38*6.78*3.05in |
| Montage ovaal | 7.66 x 4.70mm 0.30 x 0.18in | |
| Maximale aansluitklemgrootte | 10mm2 8 AWG | 10mm2 8 AWG |
| Netto gewicht | 1.4kg 3.08 lb. | 2.0kg 4.41 lb. |
| Werktemperatuur | -35°C tot +45°C | |
| Opslagtemperatuur | -35°C tot +75°C | |
| Nominale belastingsstroom | 10% tot 90% NC | |
| Vochtigheidsbereik | ≤ 95% (NC) | |
| Behuizing | IP32 | |
| Hoogte | < 3000m | |
| Communicatie | RS232 | |
| Certificering | FCC Part 15 Class B; CE; RoHS; RCM | |
Accu-oplaadparameters
| Accu | GEL | VERZEGELD | OVERSTROOMD | LI (LFP) | GEBRUIKER |
| Overspanningswaarschuwing | 16 V | 16 V | 16 V | 16 V | 9-17 V |
| Egalisatiespanning | ----- | 14.6 V | 14.8V | ----- | 9-17 V |
| Boostspanning | 14.2 V | 14.4 V | 14.6 V | 14.4 V | 9-17 V |
| Drijfspanning | 13.8 V | 13.8 V | 13.8 V | ----- | 9-17 V |
| Boostretourspanning | 13.2 V | 13.2 V | 13.2 V | 13.2 V | 9-17 V |
| Onderspanningswaarschuwing | 12V | 12V | 12V | 12V | 9-17 V |
| Onderspanningsherstel | 12.2 V | 12.2 V | 12.2 V | 12.2 V | 9-17 V |
| Laagspanningsontkoppeling | 11.0V | 11.0V | 11.0V | 11.0V | 9-17 V |
| Laagspanningsherkoppeling | 12.6 V | 12.6 V | 12.6 V | 12.6 V | 9-17 V |
| Egalisatieduur | ----- | 2 uur | 2 uur | ----- | 0-10 uur |
| Boostduur | 2 uur | 2 uur | 2 uur | ----- | 1-10 uur |
*Accu-oplaadparameters in de GEBRUIKERSmodus kunnen worden geprogrammeerd met behulp van de Renogy BT-app.
**Standaard oplaadparameters in de LI-modus zijn geprogrammeerd voor een 12,8V LFP-accu. Voordat u Rover gebruikt om andere soorten lithiumaccu's op te laden, stelt u de parameters in volgens de suggesties van de accufabrikant.
***Parameters worden vermenigvuldigd met 2 voor 24V-systemen.
Conversierendementcurves
Verlichtingsintensiteit: 1000W/m2 Temp 25°C
- Conversierendement 12 Volt-systeem
![Renogy - Rover Series - Conversierendementcurve 12 volt-systeem Conversierendementcurve 12 volt-systeem]()
- Conversierendement 24 Volt-systeem
![Renogy - Rover Series - Conversierendementcurve 24 volt-systeem Conversierendementcurve 24 volt-systeem]()
Afmetingen
- RVR-20
Productafmetingen: 210*151*68.2mm
Maximale draaddikte 8 AWG
![Renogy - Rover Series - Afmetingen - RVR-20 Afmetingen - RVR-20]()
![]()
- RVR-30/40
Productafmetingen: 238*172*77.3mm
Maximale draaddikte 8 AWG
![Renogy - Rover Series - Afmetingen - RVR-30/40 Afmetingen - RVR-30/40]()
OPMERKING
Afmetingen in millimeters (mm)
Belangrijke veiligheidsinstructies
Bewaar deze instructies.
Deze handleiding bevat belangrijke veiligheids-, installatie- en bedieningsinstructies voor de laadregelaar. De volgende symbolen worden in de handleiding gebruikt om mogelijk gevaarlijke situaties of belangrijke veiligheidsinformatie aan te duiden.
| Geeft een mogelijk gevaarlijke situatie aan. Wees uiterst voorzichtig bij het uitvoeren van deze taak | |
| Geeft een kritieke procedure aan voor een veilige en correcte werking van de controller | |
| OPMERKING | Geeft een procedure of functie aan die belangrijk is voor de veilige en correcte werking van de controller |
Algemene veiligheidsinformatie
- Lees alle instructies en waarschuwingen in de handleiding voordat u met de installatie begint.
- Er zijn geen onderhoudbare onderdelen voor deze controller. Demonteer de controller NIET en probeer deze niet te repareren.
- Laat GEEN water in de controller komen.
- Zorg ervoor dat alle aansluitingen van en naar de controller goed vastzitten.
Veiligheid van de laadregelaar
- Sluit NOOIT de zonnepaneelarray aan op de controller zonder batterij. De batterij moet eerst worden aangesloten.
- Zorg ervoor dat de ingangsspanning niet hoger is dan 100 VDC om permanente schade te voorkomen. Gebruik de Open Circuit Voltage (Voc) om ervoor te zorgen dat de spanning deze waarde niet overschrijdt bij het aansluiten van panelen.
Batterijveiligheid
- Gebruik alleen gesloten loodzuur-, overstroomde, gel- of lithiumbatterijen die deep cycle moeten zijn.
- Er kunnen explosieve batterijgassen aanwezig zijn tijdens het opladen. Zorg voor voldoende ventilatie om de gassen af te voeren.
- Wees voorzichtig bij het werken met grote loodzuurbatterijen. Draag een veiligheidsbril en zorg voor vers water voor het geval er contact is met het accuzuur.
- Lees de batterijhandleidingen zorgvuldig door voor gebruik.
- Laat de positieve (+) en negatieve (-) polen van de batterij NIET met elkaar in contact komen.
- Recycle de batterij wanneer deze wordt vervangen.
- Overladen en overmatige gasvorming kunnen de batterijplaten beschadigen en het afstoten van materiaal erop activeren. Een te hoge egalisatielading of een te lange egalisatielading kan schade veroorzaken. Lees aandachtig de specifieke vereisten van de batterij die in het systeem wordt gebruikt.
- Equalisatie wordt alleen uitgevoerd voor niet-gesloten / geventileerde / overstroomde / natte loodzuurbatterijen.
- Voer GEEN egalisatie uit op VRLA type AGM / Gel / Lithium-celbatterijen, TENZIJ dit is toegestaan door de batterijfabrikant.
- De standaard laadparameters in de Li-modus zijn alleen geprogrammeerd voor 12,8V Lithium Iron Phosphate (LFP) batterij. Voordat u Rover gebruikt om andere soorten lithiumbatterijen op te laden, stelt u de parameters in volgens de suggesties van de batterijfabrikant.
- Stel de eerste keer dat u de batterij gebruikt het juiste batterijtype in.
Sluit de batterijklemmen aan op de laadregelaar VOORDAT u de zonnepanelen op de laadregelaar aansluit. Sluit NOOIT zonnepanelen aan op de laadregelaar voordat de batterij is aangesloten.
Sluit GEEN omvormers of acculaders aan op de belastingaansluiting van de laadregelaar.
Zodra de egalisatie actief is in het opladen van de batterij, wordt deze fase pas verlaten als er voldoende laadstroom van het zonnepaneel is. Er mag GEEN belasting op de batterijen zijn wanneer de egalisatiefase actief is.
US
2775 E Philadelphia St, Ontario, CA 91761, USA
909-287-7111
www.renogy.com
customerservice@renogy.com
CN
苏州高新区科技城培源路1号5号楼-4
400-6636-695
https://www.renogy.cn
sales@renogy.cn
JP
https://www.renogy.jp
onlinestorejp@renogy.com
CA
https://ca.renogy.com
onlinestoreca@renogy.com
AU
https://au.renogy.com
onlinestoreau@renogy.com
UK
https://uk.renogy.com
onlinestoreuk@renogy.com
DE
https://de.renogy.com
onlinestorede@renogy.com
FR
https://fr.renogy.com
onlinestorefr@renogy.com
Referenties
Renogy® Official - biedt alle off-grid zonnestelselproductenRENOGY如果新能源 | 让每个人拥有独立清洁的能源
Renogy® Canada zonne-energie off-grid items, Canadese zonnepanelen
Zonnepanelenkits & Apparatuur te koop | Renogy Australia
Top off-grid zonnepanelenkits, lithiumbatterijen benodigdheden | Renogy UK
Renogy bietet alle Produkte für netzunabhängige Solarsysteme anRenogy DE
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Renogy Rover Series 20A/30A/40A - Controllerhandleiding
