Renogy 48V (RIV4835CSH1S) Handleiding

Algemene informatie

De nieuwe alles-in-één Renogy Solar Inverter Charger is een geavanceerd hybride systeem dat het geavanceerde laadalgoritme van zonne-energie en industriële betrouwbaarheid en elektrische energie van pure sinusomvormers combineert om u een compleet energiesysteem te bieden. De unit beschikt over 4 laadmodi en 3 outputmodi om aan een reeks toepassingsbehoeften te voldoen. Door gebruik te maken van de nieuwste MPPT-trackingtechnologie, kan de module voor het opladen van zonne-energie snel het maximale vermogenspunt van de fotovoltaïsche array in elke omgeving volgen en de maximale energie van zonnepanelen in realtime vastleggen. De AC-DC-laadmodule maakt gebruik van een geavanceerd besturingsalgoritme, wat resulteert in een krachtige batterijlader. De DC-AC-omvormermodule is gebaseerd op een volledig digitaal intelligent ontwerp en maakt gebruik van geavanceerde SPWM-technologie om een zuivere sinusgolf uit te voeren die gelijkstroom omzet in wisselstroom, geschikt voor AC-belastingen zoals huishoudelijke apparaten, elektrisch gereedschap en industriële apparatuur. Het product maakt gebruik van een segment LCD-schermontwerp, dat de werkingsgegevens en de werkingsstatus van het systeem weergeeft. Ten slotte heeft de Solar Inverter Charger uitgebreide elektronische beveiligingen om ervoor te zorgen dat het hele systeem veiliger en stabieler is.

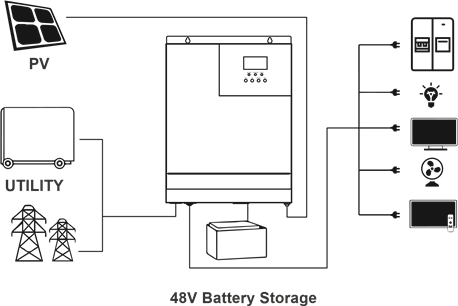

Belangrijkste kenmerken

• Krachtige bypass-functie met ononderbroken stroomvoorzieningsfunctie.
• 4 laadmodi: PV-prioriteit, netstroomprioriteit, hybride laden, alleen zonne-energie.
• State-of-the-art MPPT-technologie met een efficiëntie tot 99,9%.
• Dynamisch LCD-scherm en intelligente LED's die belangrijke systeeminformatie verschaffen.
• Handmatige AAN/UIT-schakelaar die de AC-uitgang regelt.
• Energiebesparende modusfunctie, vermindert leegloopverlies.
• Verstelbare ventilator, efficiënte warmteafvoer, verlengt de levensduur van het systeem.
• Ondersteunt loodzuuraccu's en lithiumaccu's.
• Complete elektronische beveiliging, inclusief: kortsluitbeveiliging, overspanningsbeveiliging, overbelastingsbeveiliging en meer!

Fotovoltaïsche modules (PV): zetten lichtenergie om in gelijkstroom, laden de batterij op via de Solar Inverter Charger of keren direct terug naar wisselstroom om de belasting van stroom te voorzien.

Stroom of generator (netstroom): Toegang tot de AC-ingang kan de belasting van stroom voorzien en de batterij opladen. Als u geen stroomvoorziening of generator heeft, kan het systeem ook normaal werken, waarbij de belasting wordt geleverd door batterijen en fotovoltaïsche modules.

Batterij: De rol van de batterij is om het normale gebruik van elektriciteit voor de systeembelasting te garanderen wanneer de zonne-energie onvoldoende is en er geen elektriciteit is.

Huishoudelijke belasting: Kan worden aangesloten op een verscheidenheid aan huishoudelijke en kantoorbelastingen, waaronder koelkasten, lampen, televisies, ventilatoren, airconditioning en andere AC-belastingen.

Batterijlaadmodi

De Solar Inverter heeft 4 operationele laadmodi die de logica veranderen voor hoe en wanneer de batterijbanken moeten worden opgeladen. De Solar Inverter heeft vier werkmodi: PV-prioriteit, netstroomprioriteit, hybride laden en alleen zonne-energieladen.

PV-prioriteit
In de PV-prioriteitsmodus wordt de zonne-energie overdag volledig benut om de batterijbank op te laden. Hierdoor kan de unit effectief off-grid worden gebruikt tijdens piekuren van de netstroom om de kosten van het opladen via de netstroom te verlagen. Alleen wanneer zonne-energie niet start of wordt onderbroken, schakelt de unit automatisch over naar de netstroommodus voor back-up.

Netstroomprioriteit
In de netstroomprioriteitsmodus heeft de gedetecteerde AC-ingang prioriteit voor het opladen van de batterij. Als de stroom instabiel of onbruikbaar wordt, schakelt deze over naar het opladen via PV.

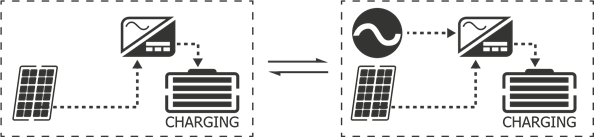

Hybride opladen
Bij hybride opladen werken PV en netstroom samen om de batterijbank tegelijkertijd op te laden. Prioriteit wordt gegeven aan PV en MPPT-opladen wordt gebruikt. Wanneer het opladen via PV onvoldoende is, vult de voeding aan met netstroom. Deze methode is de snelste om op te laden en is geschikt voor instabiele gebieden van het elektriciteitsnet, klaar om voldoende back-upvoeding te leveren.

Alleen opladen via zonne-energie
Alleen opladen via zonne-energie is de meest energiezuinige manier om uw batterijbank op te laden en maakt geen gebruik van AC-ingang. Het netstroom laadt de batterij niet op, zelfs niet als deze beschikbaar is.

Werkmodi voor belastinguitvoer

De Solar Inverter heeft 3 werkmodi die bepalen hoe de inkomende stroom wordt gebruikt om de belastingen van stroom te voorzien. Gebruikers kunnen de prioriteit van de uitvoerbron configureren om de belasting van stroom te voorzien.

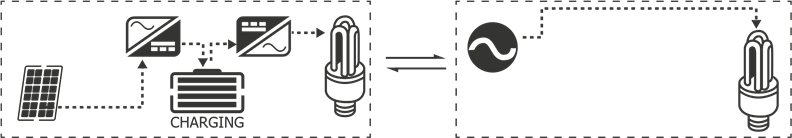

PV-prioriteit
In deze modus worden alleen de inkomende zonne-energie en batterijstroom gebruikt om de belastingen van stroom te voorzien. Dit kan het gebruik van groene energie maximaliseren bij het selecteren van PV-prioriteit in de batterijlaadmodus om algehele energiebesparing en emissiereductie te bereiken. Wanneer er geen bruikbare zonne-energie meer is of de batterijspanning daalt tot een laagspanningsinstelpunt, schakelt de unit over op netstroom om de belastingen van stroom te blijven voorzien. Het wordt aanbevolen om in deze modus te zijn voor relatief stabiele gebieden.

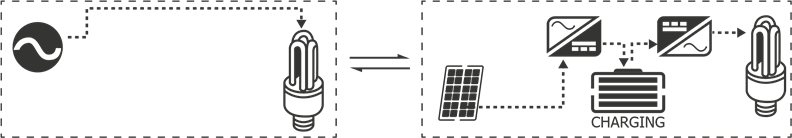

Netstroomprioriteit
Equivalent aan een back-up UPS voor gebruik in instabiele gebieden van het elektriciteitsnet, de netstroom levert prioriteit aan de belastingen. Zonne-energie en batterij-energie leveren alleen stroom aan de belastingen wanneer de netstroom niet beschikbaar is.

Omvormermodus
De batterij-energie levert stroom aan de belastingen. De netstroom levert alleen stroom aan de belastingen wanneer de batterijspanning daalt tot een lage spanning, waardoor het gebruik van gelijkstroom wordt gemaximaliseerd.

Productoverzicht

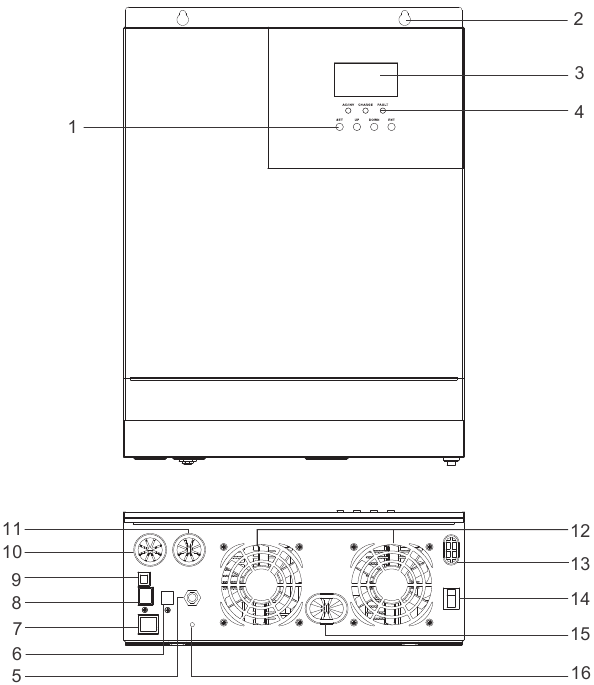

Identificatie van onderdelen

Belangrijkste onderdelen

1. LCD-knoppen
2. Bevestigingsgaten
3. LCD-scherm
4. LED-indicatoren
5. AC-ingangsstroomonderbreker
6. Bekabelde externe poort
7. Droge contactpoort
8. RS485/CAN-communicatiepoort
9. USB-debugpoort (intern gebruik)
10. AC-ingangsterminal
11. AC-uitgangsterminal
12. Koelventilatoren
13. PV-ingangsterminal
14. Hoofdaan/uit/externe aan/uit-schakelaar
15. Batterij-ingangsterminal
16. Aardingslip

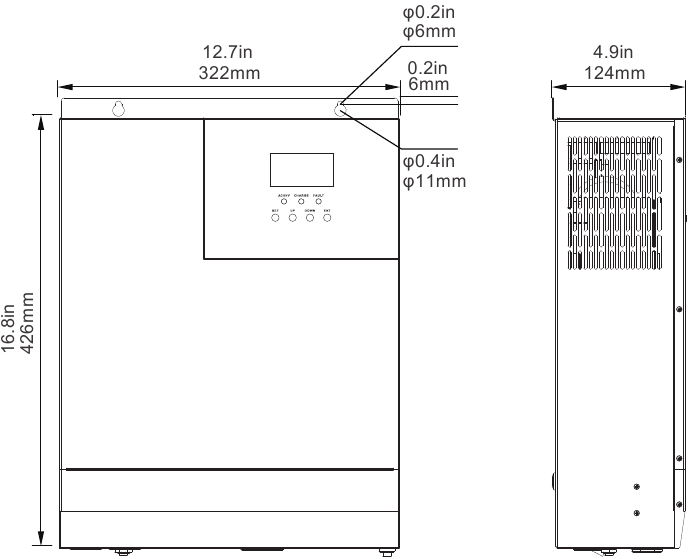

Afmetingen

Optionele componenten

Renogy BT-2 Bluetooth-module:
De BT-2 Bluetooth-module is een geweldige aanvulling op alle Renogy-laadregelaars met een RS485-poort en wordt gebruikt om laadregelaars te koppelen aan de Renogy BT-app. Nadat het koppelen is voltooid, kunt u uw systeem bewaken. U hoeft zich niet meer af te vragen hoe uw systeem presteert, nu kunt u de prestaties in realtime bekijken zonder dat u het LCD-scherm van de regelaar hoeft te controleren.

Bekabelde afstandsbediening:
De afstandsbediening voor de Solar Inverter biedt gebruikers de mogelijkheid om van een afstand aan/uit te schakelen. Geeft u ongeveer 5 meter afstand, sluit de kabel eenvoudig aan op de externe poort op de unit. Zorg ervoor dat de hoofdschakelaar van de Solar Inverter op REM staat.

Opmerking: zorg ervoor dat de hoofdschakelaar van de Solar Inverter op REM staat om de afstandsbediening correct te gebruiken

Installatie

Lees deze handleiding zorgvuldig door en raak vertrouwd met de installatieprocedures voordat u begint met de installatie.

	Geeft een potentieel gevaarlijke situatie aan. Wees uiterst voorzichtig bij het uitvoeren van deze taak.
	Geeft een kritieke procedure aan voor een veilige en correcte werking van de omvormer.
OPMERKING	Geeft een procedure of functie aan die belangrijk is voor de veilige en correcte werking van de omvormer.

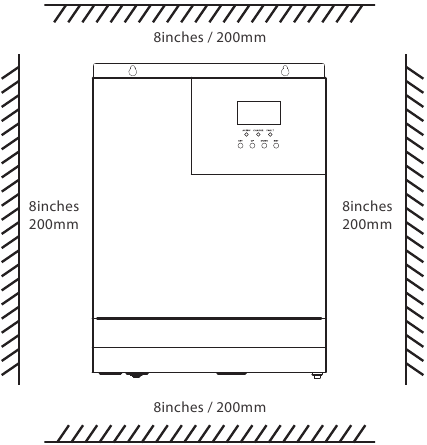

Locatieaanbevelingen

Installeer de omvormer nooit in een afgesloten ruimte met overstroomde batterijen. Er kan gas ophopen en er is een risico op explosie.

Zorg ervoor dat de installatie de volgende richtlijnen volgt:

1. Koele, droge, goed geventileerde ruimte — Warmte is de grootste vijand van elektronische apparatuur. Omvormers moeten zich in een ruimte bevinden waar de ventilatoren niet geblokkeerd zijn of waar ze niet direct aan de zon worden blootgesteld. Ze moeten zich in een ruimte bevinden die vrij is van elk soort vocht en een ruimte van minimaal 20 cm rondom het apparaat vrijhouden om voldoende ventilatie te bieden.
2. Bescherming tegen brandgevaar — het apparaat moet zich uit de buurt bevinden van ontvlambare materialen, vloeistoffen of andere brandbare materialen. Het apparaat kan vonken en de gevolgen kunnen ernstig zijn.
3. Dicht bij het batterijpakket—voorkom overmatig spanningsverlies door het apparaat dicht bij het batterijpakket te houden en een draad van de juiste maat van het batterijpakket naar de omvormer te laten lopen.
4.
   Installeer de omvormer niet in hetzelfde compartiment als het batterijpakket, omdat dit een potentieel brandgevaar kan opleveren.
5. Beperking van elektromagnetische interferentie (EMI) — zorg ervoor dat de omvormer stevig is geaard op een gebouw, voertuig of aarde. Houd de omvormer uit de buurt van EMI-ontvangers zoals tv's, radio's en andere audiovisuele elektronica om schade/interferentie aan de apparatuur te voorkomen.

Andere voorzorgsmaatregelen:

• Wees zeer voorzichtig bij het installeren van de batterij. Bij het installeren van vloeibare loodzuurbatterijen moet u een veiligheidsbril dragen. Was u bij contact met batterijzuur tijdig met water.
• Plaats geen metalen voorwerpen in de buurt van de batterij om kortsluiting in de batterij te voorkomen.
• Er kan zuurgas ontstaan wanneer de batterij wordt opgeladen, dus zorg voor een goede ventilatie in de omgeving.
• Onjuiste of ongeschikte aansluitpunten en gecorrodeerde draden kunnen veel warmte veroorzaken, waardoor de draadisolatie smelt, omliggende materialen verbranden en zelfs brand kan ontstaan. Zorg er dus voor dat de verbinding goed vastzit.
• Het is het beste om mobiele toepassingen te vermijden wanneer de draad trilt en het aansluituiteinde losraakt.
• Buiteninstallatie moet direct zonlicht en regen, sneeuw vermijden.
• Installeer de zonne-omvormer niet in ruwe omgevingen, zoals vochtige, vette, ontvlambare en explosieve gebieden of waar de stofophoping hoog is.
• De gemeentelijke elektrische ingang en AC-uitgang zijn hoogspanning, raak de bedrading niet aan.
• Raak het apparaat niet aan wanneer de ventilator werkt.
• Gebruik niet meer dan één (parallel) ingangs-AC-voeding om schade te voorkomen.


Let op: Hoewel de zonne-omvormer ventilatoren heeft voor koeling, zal deze installatielocatie die optimaal is voor natuurlijke convectiekoeling de algehele efficiëntie verbeteren.

Bedrading

De Renogy Solar Inverter is ALLEEN geschikt voor 48V batterijbanksystemen. Het niet naleven van de minimale DC-vereisten kan onherstelbare schade aan het apparaat veroorzaken.

De zonne-omvormercomponenten bij de AC-ingang/uitgang, batterijcomponenten en PV-componenten produceren een hoge energie-output. Zorg ervoor dat u de juiste component op de juiste gelabelde aansluitingen aansluit.

Wees voorzichtig met de positieve en negatieve polen. Het omkeren van de polen kan permanente schade aan de omvormer veroorzaken.

OPMERKING:
De ingangsaansluitingen van de omvormers hebben grote condensatoren die erop zijn aangesloten. Zodra een positieve en negatieve draad op de aansluitingen zijn aangesloten, wordt het circuit gesloten en begint er kortstondig een zware stroom te lopen. Als gevolg hiervan kan er vonkvorming optreden, zelfs als de omvormer in de uit-stand staat. Om vonkvorming te minimaliseren, wordt aanbevolen dat de gebruiker een draad van de juiste maat naar de zonne-omvormers leidt en/of een externe zekering installeert die naar de omvormer leidt.

Nadat de aan/uit-schakelaar is uitgeschakeld, bevindt zich nog steeds een hoge energie in de zonne-omvormer. Open of raak het interne apparaat niet aan en wacht tot de capaciteit is uitgeschakeld na de relevante bewerking.

Zoek de aan/uit-knop op de zonne-omvormer en zorg ervoor dat de hoofdstroom van de zonne-omvormer is uitgeschakeld

OPMERKING:
Als u de bedrade afstandsbediening gebruikt, moet de schakelaar op REM worden gezet.

Verwijder de aansluitdeksel door de juiste aansluitingen op de voorkant van de zonne-omvormer los te schroeven

Bedrading en installatiemethoden moeten voldoen aan de nationale en lokale elektrische specificaties. De volgende grafiek is alleen ter referentie. Langere kabeltrajecten tussen zonnepanelen en de zonne-omvormer, evenals langere trajecten tussen de zonne-omvormer en het batterijpakket, vereisen een dikkere draadmaat om verliezen te minimaliseren en de systeemprestaties te verbeteren.

Batterijbedrading

Wees voorzichtig met de positieve en negatieve polen. Het omkeren van de polen kan permanente schade aan de omvormer veroorzaken.

OPMERKING:
De ingangsaansluitingen van de omvormers hebben grote condensatoren die erop zijn aangesloten. Zodra een positieve en negatieve draad op de aansluitingen zijn aangesloten, wordt het circuit gesloten en begint er kortstondig een zware stroom te lopen. Als gevolg hiervan kan er vonkvorming optreden, zelfs als de omvormer in de uit-stand staat. Om vonkvorming te minimaliseren, wordt aanbevolen dat de gebruiker een draad van de juiste maat naar de zonne-omvormers leidt en/of een externe zekering installeert die naar de omvormer leidt.

OPMERKING:
Zorg ervoor dat alle stroomonderbrekers zijn losgekoppeld en zorg ervoor dat het apparaat in de uit-stand staat.

De zonne-omvormer heeft een 48V-batterijingang nodig om te werken. Hiervoor moeten 12V- of 6V-batterijen in serie worden geschakeld om aan de minimale DC-spanningseisen te voldoen. Het wordt aanbevolen om batterijkabels met ringklemmen te gebruiken. De ringklemmen moeten stevig worden vastgedraaid en op de respectieve batterijaansluitingen worden bevestigd om overmatige verwarming of weerstand te voorkomen. Sluit de positieve en negatieve batterijringklemmen aan op de respectieve positieve en negatieve batterijaansluitingen op de zonne-omvormer.

PV-bedrading

Maximale PV-ingangsstroom	Aanbevolen bedrading	Aanbevolen stroomonderbreker	Aanbevolen bedrading
50A	8AWG	2-polig, 100A	Blanke draad

OPMERKING:
Om een 48V-batterijpakket op te laden met PV, hebt u een minimale PV Voc-spanning van 60VDC nodig.

Bij het parallel schakelen van panelen wordt aanbevolen om een combinerbox te gebruiken voor veiligheids- en organisatorische voorzorgsmaatregelen. De zonne-omvormer accepteert een maximum van 150VDC-ingang en vereist een 48V-batterijingang om te werken. Dit vereist het combineren van zonnepanelen in serie of serie parallel om aan de minimale DC-spanningseisen te voldoen. Vanwege de vele factoren die de PV-prestaties beïnvloeden, wordt aanbevolen om de open circuit spanning (Voc) te gebruiken bij het in serie schakelen van panelen om er zeker van te zijn dat u onder de 150VDC-ingang blijft. Voor parallelle aansluitingen wordt aanbevolen om de kortsluitstroom (Isc) te gebruiken om er zeker van te zijn dat u ruim onder de 50A-limiet blijft.

De blanke draadklemmenblokken moeten stevig worden vastgedraaid en vastgezet om overmatige verwarming of weerstand te voorkomen. Sluit de positieve en negatieve PV-draad aan op het respectieve positieve en negatieve PV-klemmenblok op de zonne-omvormer.

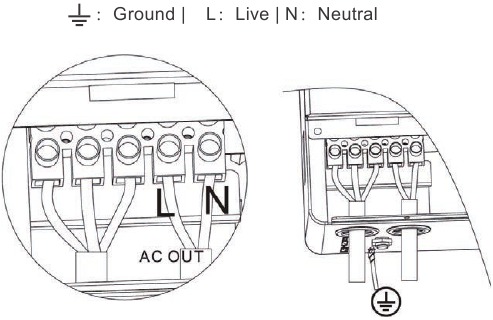

AC-uitgangsbedrading

OPMERKING:
Alleen de stroom- en nuldraden worden aangesloten op het uitgangsklemmenblok, de aarde wordt aangesloten op de schroefklem.

OPMERKING:
Zorg ervoor dat alle stroomonderbrekers zijn losgekoppeld en zorg ervoor dat het apparaat in de uit-stand staat.

AC-uitgang mag NOOIT worden aangesloten op openbare stroom/voorziening of een generator.

Er zijn twee klemmenblokken met "IN"- en "OUT"-markeringen. Sluit de ingangs- en uitgangsconnectoren NIET verkeerd aan.

Maximale omvormer bypass stroom	Aanbevolen bedrading	Aanbevolen stroomonderbreker
40A	8AWG	2-polig, 40A

Plaats de juiste AC-draad voorzichtig in het respectieve AC-uitgangsklemmenblok. De aardingskabel moet worden aangesloten op de aardingsschroefklem die zich apart van het uitgangsklemmenblok bevindt. Het wordt aanbevolen om de aarde zo dicht mogelijk bij de zonne-omvormerlader te houden, hoe korter de aardingsdraad, hoe beter.
De volgorde moet als volgt zijn:

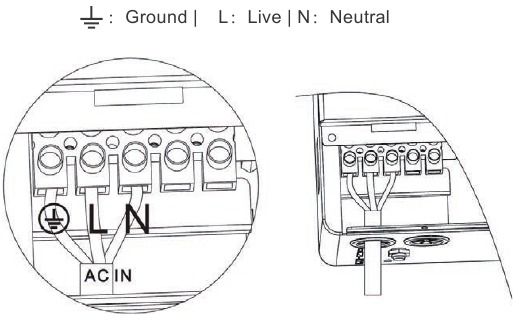

AC-ingangsbedrading

De AC-ingang mag nooit worden aangesloten op de AC-uitgang, omdat dit kan leiden tot onomkeerbare overbelasting of schade

OPMERKING:
Het AC-ingangsklemmenblok is aangesloten op stroomonderbrekers voor extra bescherming. Wijzig of verander ze niet, omdat dit onomkeerbare schade aan de zonne-omvormer kan veroorzaken.

Er zijn twee klemmenblokken met "IN"- en "OUT"-markeringen. Sluit de ingangs- en uitgangsconnectoren NIET verkeerd aan.

Leid de AC-ingangslijn door de kabelinvoersleuf voor de AC-ingang. Zorg ervoor dat u de juiste kabelafmetingen gebruikt bij het werken met AC. Plaats de juiste AC-draad voorzichtig in het respectieve AC-ingangsklemmenblok. De volgorde moet als volgt zijn:

Communicatiepoorten

Droge contacten

OPMERKING:
Om dit te laten functioneren, moet er een automatische startregelaar op de generator zijn geïnstalleerd. Er zijn drie contacten; van boven naar beneden: NO, N, NC

Bewaar units niet met de functie voor automatisch starten van de generator ingeschakeld. Generatoren stoten bij gebruik gevaarlijke dampen uit.

Dit contact start automatisch de generator en laadt de batterij op. Onder normale omstandigheden is dit contact NC-N punt gesloten, NO-N punt open. Wanneer de accuspanning het lage spanningspunt bereikt, wordt de relaisspoel bekrachtigd en is NO-N punt nu gesloten en NC-N punt nu open.

OPMERKING: het NO-N contact kan de resistieve belasting van 125VAC/1A, 30DCV/1A aansturen

OPMERKING:
Terwijl de generator is aangesloten, werkt de unit nu in de "Oplaadmodus" (Charging Mode) waarbij de AC-stroom van de generator de batterijen oplaadt en ook stroom levert aan de AC-belastingen.

RS485/CAN

Deze poort wordt gebruikt om verbinding te maken met de BT-2 Accessory voor bewaking en bediening op afstand.

USB

De USB-poort is alleen voor interne doeleinden. Het wordt niet ondersteund omdat het bedrijfseigen informatie vereist.

OPMERKING:
Wanneer u zowel USB als RS485 gebruikt, kunt u slechts één van de twee alternatieven gebruiken, niet beide tegelijkertijd.

Bediening

Ervan uitgaande dat alle aansluitingen correct en stevig vastzitten, zoekt u de aan/uit-knop op de omvormer en zet u de hoofdschakelaar in de AAN-stand.

Het volgende beschrijft de basiswerking van de omvormerlader

OPMERKING:
Als u de bekabelde afstandsbediening gebruikt en de hoofdschakelaar op REM staat, drukt u gewoon op de drukknop om in te schakelen.

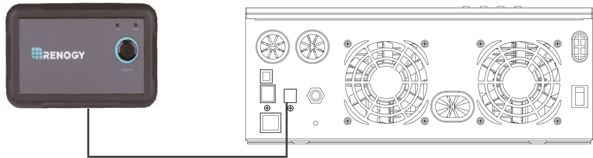

Bekabelde afstandsbediening

De bekabelde afstandsbediening is een alternatieve manier om uw omvormer vanaf een afstand in of uit te schakelen.
Om te bedienen:

1. Zorg ervoor dat de drukknop op de bekabelde afstandsbediening niet is ingedrukt
2. Zet de omvormerschakelaar in de REM-modus
3. Sluit de afstandsbedieningsdraad aan op de REMOTE-poort op het omvormermodel
4. Om het succes te bevestigen, drukt u op de aan/uit-knop om de omvormer via de afstandsbediening in te schakelen


LED van bekabelde afstandsbediening

Opmerking: De ON LED geeft alleen aan dat de omvormer is ingeschakeld en verandert niet in overeenstemming met de AC/INV- of CHARGE-statussen. De ERR LED is consistent met eventuele fouten die de FAULT LED op de omvormer activeren.

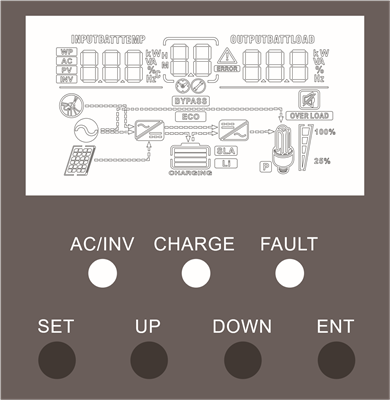

LCD-bediening

De omvormer is uitgerust met 3 LCD-indicatoren en 4 werkende knoppen

Tab.1

Tab.2

Toets		Parameter
SET		Ga naar / Verlaat het instellingenmenu
UP		Vorige selectie
DOWN		Volgende keuze
ENT		Bepaal/voer opties in onder het menu Instellingen

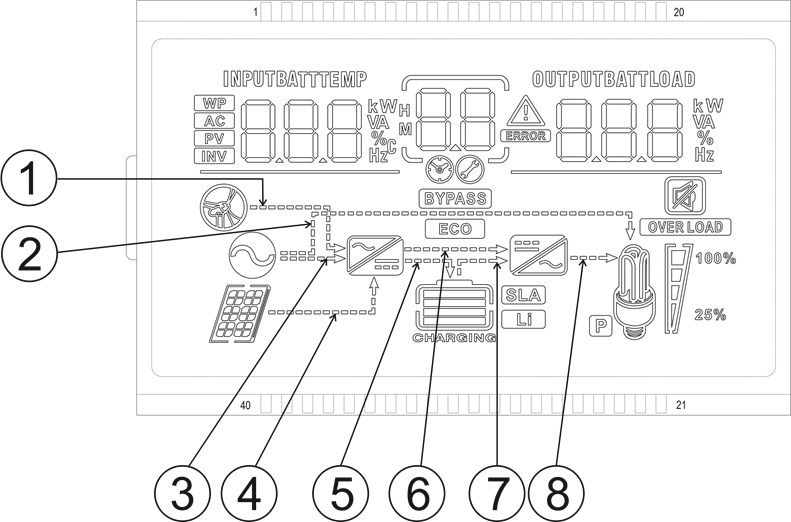

Icoon & Functie

LCD-menuschermen

Druk in het LCD-startscherm op de "UP" (OMHOOG)- en "DOWN" (OMLAAG)-knoppen om de pagina om te slaan en de real-time gegevens van de omvormer te bekijken.

LCD programmeerbare functies

Druk op de "SET" (INSTELLEN) toets om de parameterinstellingsmodus te openen. Nadat u het instellingenmenu hebt geopend, knippert het parameternummer 00 en kunt u op de "UP" (OMHOOG) en "DOWN" (OMLAAG) toetsen drukken om de parametercode te selecteren die u wilt instellen. Om toegang te krijgen tot het parameterprogramma drukt u op de "ENT" (ENTER) toets om de parameterbewerkingsstatus te openen, waarna de waarde van de parameter knippert. Pas de waarde van de parameter aan via de "UP" (OMHOOG) en "DOWN" (OMLAAG) knoppen, en druk ten slotte op "ENT" (ENTER) om de toets in te drukken, de bewerking van de parameter te voltooien en terug te keren naar de parameterselectiestatus.

Elektronische beveiligingen

Foutcodes

Fouten en oplossingen

Onderhoud

Om optimale prestaties op lange termijn te behouden, wordt aanbevolen om twee keer per jaar inspecties van de volgende items uit te voeren.

1. Zorg ervoor dat de luchtstroom rond de zonne-omvormer niet wordt geblokkeerd en verwijder vuil of vuil van de radiator.
2. Controleer alle aansluitingen om te zien of er corrosie, isolatieschade, hoge temperatuur of verbrandings- / verkleuringsverschijnselen zijn, draai de aansluitschroeven vast.

Gevaar voor elektrische schok! Zorg ervoor dat alle voedingen op de zonne-omvormer zijn losgekoppeld en dat alle capacitieve stroom is vrijgegeven voordat u dienovereenkomstig controleert of bedient!

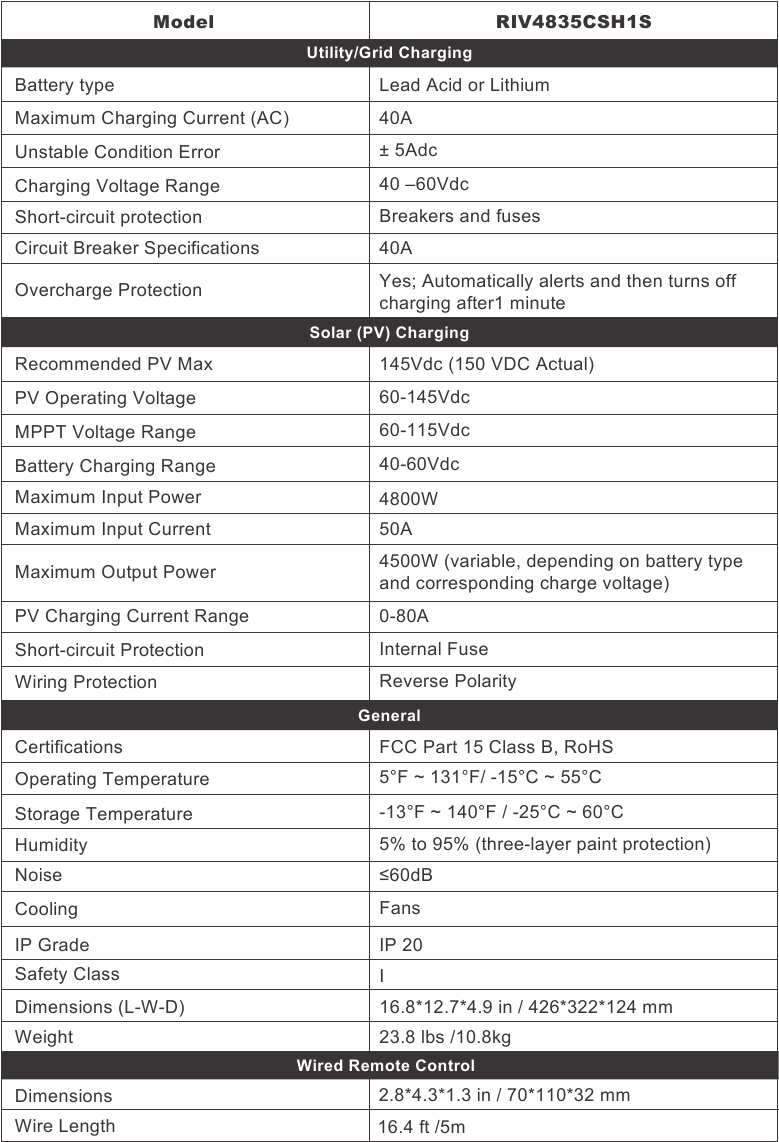

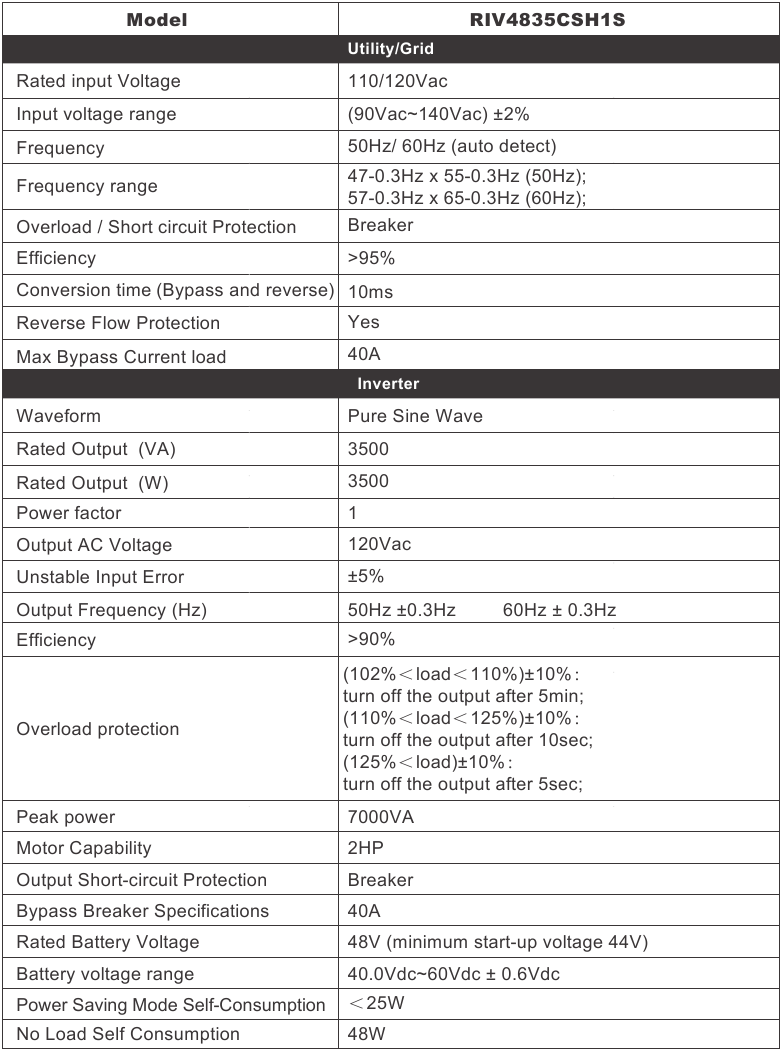

Technische specificaties

Niet-lithiumbatterijparameters

Bij het wijzigen van parameters in de gebruikersmodus, moeten de volgende regels worden gevolgd om parameters succesvol in te stellen.

1. Overspanningsuitschakeling > Herstel na overspanningsuitschakeling ≥ Vereffeningsspanning ≥ Boost-spanning ≥ Drijvingsspanning
2. Overspanningsuitschakeling > Herstel na overspanningsuitschakeling
3. Herstel na laagspanningsuitschakeling > Laagspanningsuitschakeling (minstens 2V kleiner) < Spanning ontladingslimiet
4. Herstel na onderspanning > Onderspanningsalarm

OPMERKING: Bij het instellen van de laagspanningsuitschakeling in de gebruikersmodus, moet deze altijd minstens 2V lager zijn dan de herstelspanning voor laagspanningsuitschakeling

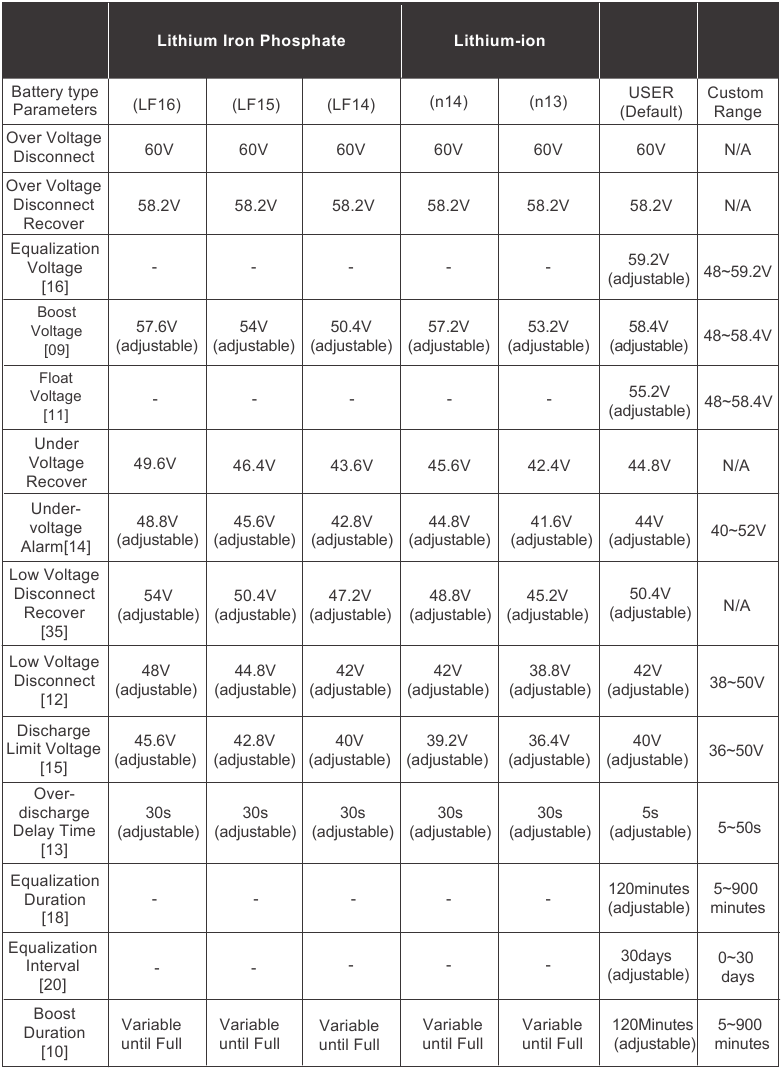

Lithiumbatterijparameters

Bij het wijzigen van parameters in de gebruikersmodus of lithiummodus, moeten de volgende regels worden gevolgd om parameters succesvol in te stellen.

1. Overspanningsuitschakeling > Herstel na overspanningsuitschakeling ≥ Vereffeningsspanning ≥ Boost-spanning ≥ Drijvingsspanning
2. Overspanningsuitschakeling > Herstel na overspanningsuitschakeling
3. Herstel na laagspanningsuitschakeling > Laagspanningsuitschakeling (minstens 2V kleiner) < Spanning ontladingslimiet
4. Herstel na onderspanning > Onderspanningsalarm

OPMERKING:
Bij het instellen van de laagspanningsuitschakeling in de gebruikersmodus, moet deze altijd minstens 2V lager zijn dan de herstelspanning voor laagspanningsuitschakeling

Woordenlijst laadparameters

• Overspanningsuitschakeling—Als de laadregelaar een hogere spanning ervaart dan is toegewezen, zal deze zichzelf loskoppelen van het circuit; het laden wordt gestopt.
• Herstel na overspanning-- In het geval dat een laadregelaar een overspanningsconditie ervaart die is ingesteld door de vorige parameter, wordt deze herstelparameter in werking gesteld om de regelaar te instrueren wanneer deze opnieuw kan aansluiten en veilig kan laden. Meestal wordt herstel na overspanning bereikt wanneer er tijd is verstreken (bijv. de zon ondergaat), of wanneer de overspanningsconditie wordt verholpen, waardoor de spanning uiteindelijk wordt verlaagd tot een door de gebruiker gedefinieerde laadspanning.
• Vereffeningsspanning-- Vereffeningsspanning is een corrigerende overlading van de batterij. De gebruiker dient de batterijfabrikant te raadplegen over de specifieke capaciteit voor batterijvereffening. Deze parameter stelt de vereffeningsspanning in waarop de batterij moet worden ingesteld wanneer deze de vereffeningsstatus bereikt.
• Boost-spanning-- Gebruikers dienen de batterijfabrikant te raadplegen voor de juiste laadparameters. In deze fase stellen gebruikers de boost-spanning in waarop de batterij een spanningsniveau bereikt en daar blijft totdat de batterij een absorptiefase ondergaat.
• Drijvingsspanning-- Zodra de laadregelaar de ingestelde drijvingsspanning herkent, begint deze met drijven. De batterij is in deze staat volledig opgeladen en de laadstroom wordt verlaagd om de batterijstabiliteitsniveaus te handhaven.
• Herstel na onderspanning-- Betreft de belastingen die op het systeem zijn aangesloten. Wanneer wordt vastgesteld dat batterijen bijna leeg zijn omdat ze de laagspanningsuitschakeling naderen, worden de belastingen uitgeschakeld om de batterijen de tijd te geven om te herstellen. Deze parameter stelt de regelaar in om de belastingen uit te schakelen totdat deze de herstelstatus voor laagspanning kan bereiken.
• Onderspanningsalarm-- Deze parameter betreft de batterijen zelf die de herstelstatus voor onderspanning naderen. De gebruiker dient belastingen te minimaliseren voordat de laadregelaar een niveau nadert waarop dit automatisch gebeurt om de batterij te beschermen tegen ontlading.
• Herstel na laagspanning-- Parameter staat toe dat belastingen die op het systeem zijn aangesloten weer (niet volledig) kunnen werken.
• Laagspanningsuitschakeling-- Voorkomt overontlading van de batterijen door automatisch alle belastingen los te koppelen. Dit verlengt de levensduur van de batterij en is het precedent om zich in een onderspanningsstatus te bevinden, te herstellen van de onderspanningsstatus en ten slotte weer aan te sluiten op de normale bedrijfsstatus.
• Spanning ontladingslimiet-- Deze parameter zorgt ervoor dat de regelaar de standaard of toegewezen parameter niet overschrijdt voordat deze opnieuw moet worden opgeladen. Dit wordt ingezet om de levensduur van de batterij te optimaliseren en te verlengen door een hogere spanning te gebruiken. Hoe lager de spanning ontladingslimiet, hoe negatiever het effect op de batterij-efficiëntie.

CONTACTINFORMATIE

VS
5050 S Archibald Ave, Ontario, CA 91762
909-287-7111
www.renogy.com
support@renogy.com

CA
https://ca.renogy.com
supportca@renogy.com

VK
https://uk.renogy.com
supportuk@renogy.com

Belangrijke veiligheidsinstructies

Bewaar deze instructies alstublieft.

Deze handleiding bevat alle veiligheids-, installatie- en bedieningsinstructies voor de Solar-omvormerlader. De volgende symbolen worden in de handleiding gebruikt:

	Geeft een mogelijk gevaarlijke situatie aan. Wees uiterst voorzichtig bij het uitvoeren van deze taak.
	Geeft een kritieke procedure aan voor een veilige en correcte werking van de omvormer.
OPMERKING	Geeft een procedure of functie aan die belangrijk is voor de veilige en correcte werking van de omvormer.

Algemene veiligheidsinformatie

• Installatie en bedrading moeten voldoen aan de lokale en nationale elektrische voorschriften (NEC) en moeten worden uitgevoerd door een gecertificeerde technicus.
• Lees alle instructies en waarschuwingen in de handleiding voordat u met de installatie begint.
• Er zijn geen bruikbare onderdelen voor deze omvormer. Demonteer of probeer de omvormer NIET te repareren.
• Zorg ervoor dat alle aansluitingen van en naar de omvormer goed vastzitten. Er kunnen vonken ontstaan bij het maken van verbindingen, zorg er daarom voor dat er geen ontvlambare materialen of gassen in de buurt van de installatie zijn.
• Probeer het apparaat NIET aan te raken terwijl het in werking is, omdat de temperaturen erg hoog zullen zijn. Open bovendien de terminalafdekking niet terwijl het apparaat in werking is.
• Het wordt aanbevolen om stroomonderbrekers of zekeringen buiten het apparaat te installeren.
• Controleer na de installatie of alle leidingaansluitingen goed vastzitten.
• Parallel dit apparaat NIET met andere AC-ingangsbronnen om schade te voorkomen.

Batterijveiligheid

• Laat de positieve (+) en negatieve (-) polen van de batterij elkaar NIET raken.
• Gebruik lithiumbatterijen of deep cycle afgesloten loodzuur-, overstroomde, gel-, AGM-batterijen.
• Er kunnen explosieve batterijgassen aanwezig zijn tijdens het opladen. Zorg ervoor dat er voldoende ventilatie is om de gassen af te voeren.
• Wees voorzichtig bij het werken met grote loodzuuraccu's. Draag een veiligheidsbril en houd vers water beschikbaar voor het geval er contact is met het batterijzuur.
• Overladen en overmatige gasafscheiding kunnen de batterijplaten beschadigen en het afstoten van materiaal erop activeren. Een te hoge of te lange vereffeningslading kan schade veroorzaken. Lees zorgvuldig de specifieke vereisten van de batterij die in het systeem wordt gebruikt.

Installatieveiligheid

• Het apparaat moet worden geïnstalleerd in een goed geventileerde, koele en droge omgeving. Zorg ervoor dat de ventilatoren van het apparaat en de ventilatiegaten niet geblokkeerd zijn.
• Stel het apparaat niet bloot aan regen, vocht, sneeuw of vloeistoffen van welke aard dan ook.

Referenties

• Renogy US Official | Trusted Energy Solutions
• Renogy CA Official | Trusted Energy Solutions
• Renogy UK Official | Trusted Energy Solutions

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

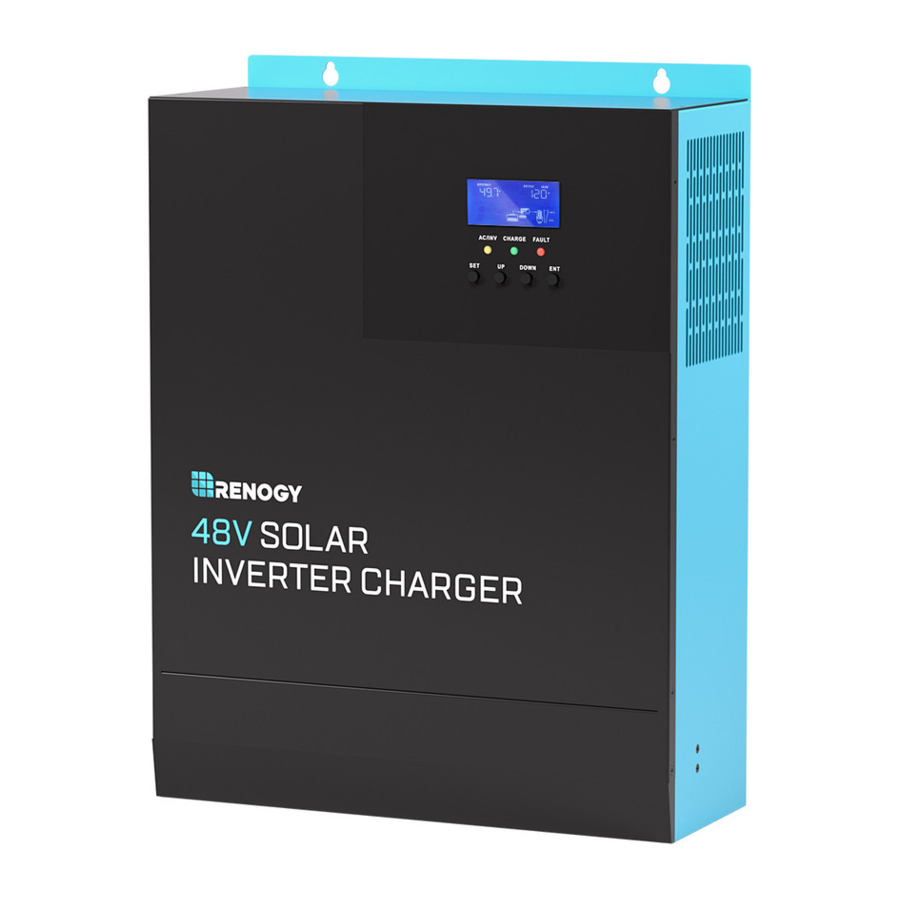

Download Renogy 48V (RIV4835CSH1S) Handleiding

Beschikbare talen
