Renogy REGO 12V 400Ah Handleiding

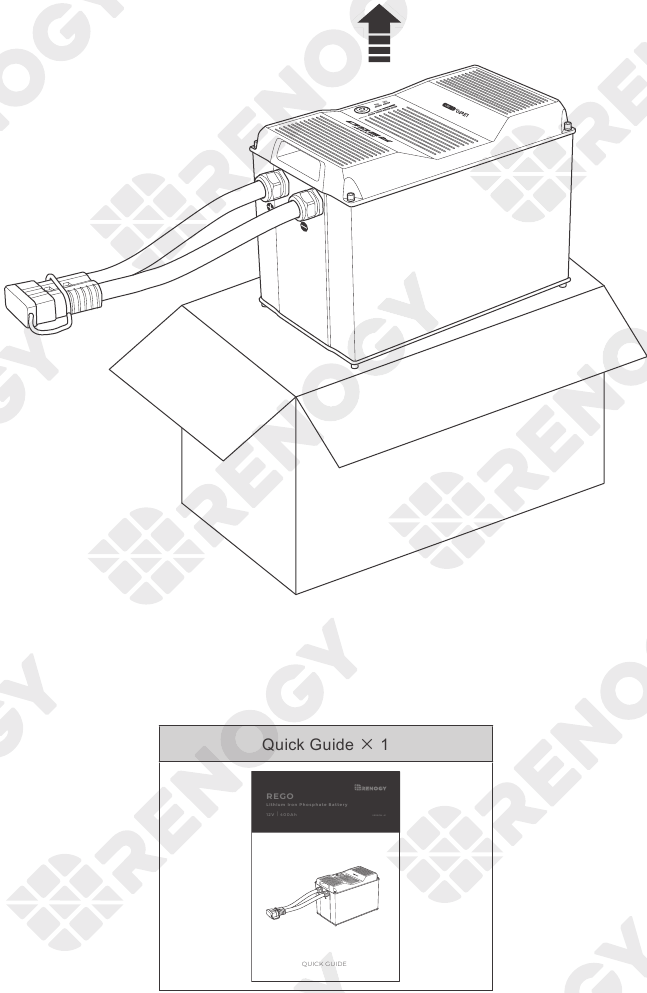

Inhoud van de verpakking

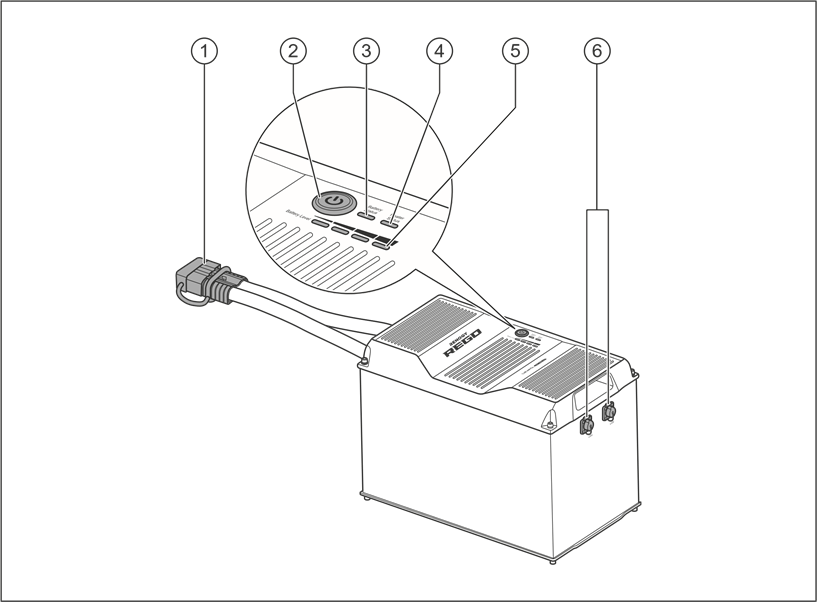

Productoverzicht

• Inspecteer de batterij vóór installatie op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen.
• De batterij NIET doorboren, laten vallen, pletten, verbranden, penetreren, schudden of slaan.
• Raak de blootgestelde elektrolyt of het poeder NIET aan als de batterij beschadigd is.
• Open, demonteer of wijzig de batterij NIET.
• Draag tijdens de installatie de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap.
• Zorg voor een adequate en veilige montage van de batterij.
• Installeer de batterij op een schone, koele en droge plaats. Houd water, olie en vuil uit de buurt van de batterij.

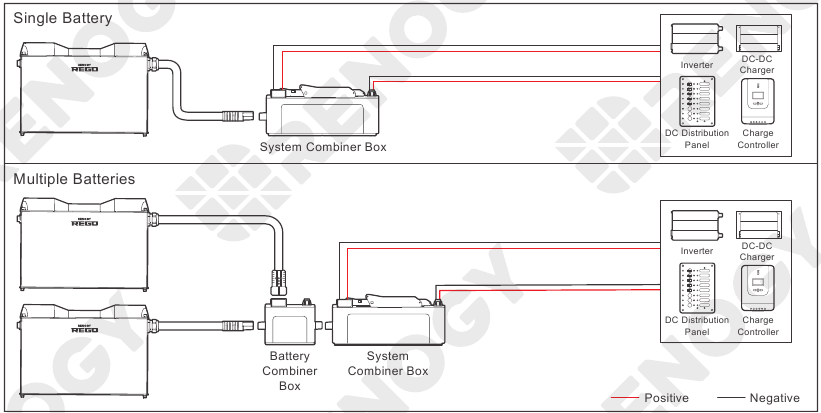

Bedradingsschema

Combinerboxen gebruiken

Verzamelrails gebruiken

Stroomaansluiting

• Zorg ervoor dat de Anderson-connectoren volledig zijn geplaatst en/of dat de ringkabels volgens de juiste specificatie zijn vastgemaakt.
• De Anderson-connectoren zijn kleurgecodeerd. Gebruik GEEN Anderson-connectoren met verschillende kleuren samen.
• Maak GEEN kortsluiting in de contacten van de Anderson-connector. Kortsluiting kan de batterij beschadigen.
• Controleer de polariteit voordat u de kabels aansluit. Omgekeerde polariteit kan de batterij en aangesloten apparaten beschadigen.
• Bepaal de juiste grootte van de kabels om de verwachte stroom aan te kunnen. Raadpleeg de gebruikershandleidingen van de batterij en aangesloten apparaten voor meer informatie.
• Sluit GEEN batterijen in serie aan. Serie-aansluiting kan batterijen beschadigen.
• Meng GEEN batterijmerken, modellen, samenstellingen, nominale spanningen en nominale capaciteiten.
• Sluit niet meer dan 8 batterijen parallel aan.

Combinerboxen gebruiken

Het aansluiten van batterijen op het systeem met behulp van de Battery Combiner Box en de System Combiner Box vermindert aanzienlijk het risico op kortsluiting, verkeerde aansluiting of verbindingsfout en maakt een snelle aansluiting of ontkoppeling mogelijk.

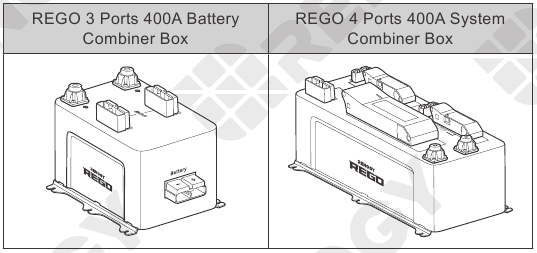

Aanbevolen accessoires

• Lees de gebruikershandleiding van de REGO 3-poorts 400A-batterijcombinerbox en de REGO 4-poorts 400A-systeemcombinerbox op renogy.com vóór de aansluiting.

Verwijder de stofkappen van de Anderson-connectoren.

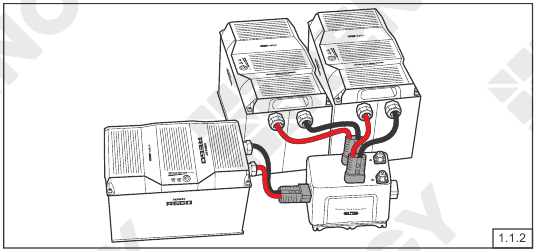

Sluit de Anderson-connectoren van de batterijen aan op de batterijcombinerbox (apart verkrijgbaar) voor parallelle aansluiting.

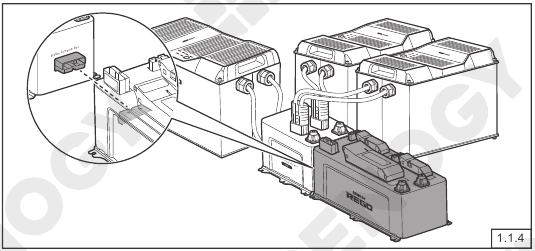

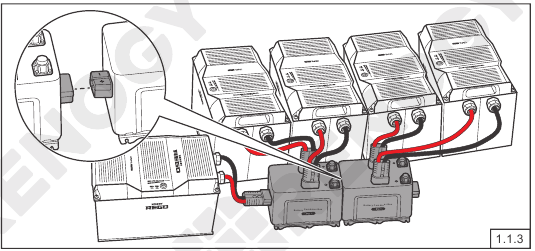

Sluit indien nodig meerdere batterijcombinerboxen aan om meer batterijen parallel te kunnen gebruiken.

Verbind de batterijcombinerbox en de systeemcombinerbox (apart verkrijgbaar) met behulp van de Anderson-connectoren aan de zijkanten.

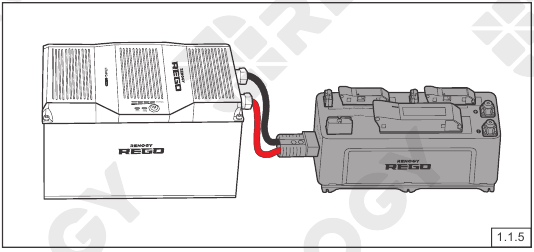

Als er slechts één batterij wordt gebruikt, sluit u de batterij rechtstreeks aan op de Anderson-connector aan de zijkant van de systeemcombinerbox.

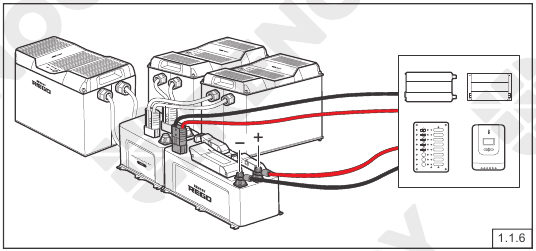

Sluit de apparaten aan op de overeenkomstige Anderson-connectoren of steek de aansluitklemmen in de bovenkant van de systeemcombinerbox. Raadpleeg de gebruikershandleiding van de REGO 4-poorts 400A-systeemcombinerbox op renogy.com om te bevestigen met welke apparaten de Anderson-connectoren respectievelijk overeenkomen.

• Als de apparaten zijn aangesloten op de insteekklemmen van de systeemcombinerbox, installeer dan zekeringen of stroomonderbrekers van de juiste grootte in de vertakte circuits om de aangesloten apparaten en circuitdraden te beschermen.
• Als de apparaten zijn aangesloten op de Anderson-connectoren van de systeemcombinerbox, installeer dan NH-zekeringen van de juiste grootte (apart verkrijgbaar) in de systeemcombinerbox om de aangesloten apparaten en circuitdraden te beschermen.

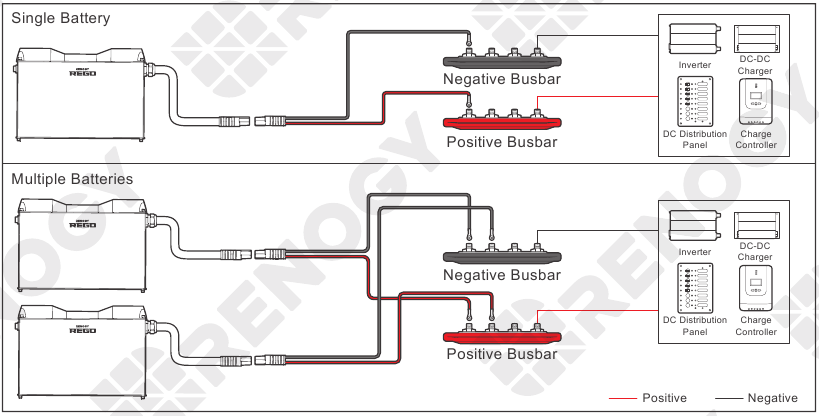

Verzamelrails gebruiken

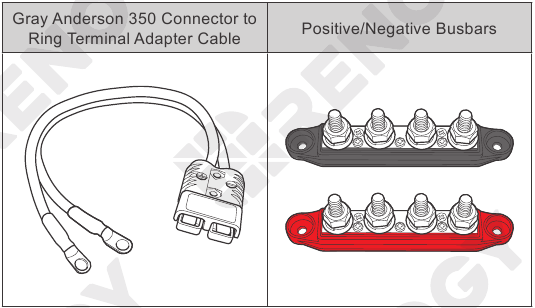

Aanbevolen accessoires

• Zorg voor een gelijke lengte van de adapterkabels om de batterijen gelijkmatig samen te laten werken.
• Bepaal de juiste grootte van de verzamelrails om de continue laad- en ontlaadstroom van de batterijen aan te kunnen.
• Maak GEEN kortsluiting tussen de positieve en negatieve ringkabels van de adapterkabel. Kortsluiting kan de batterij beschadigen.

Verwijder de stofkappen van de Anderson-connectoren.

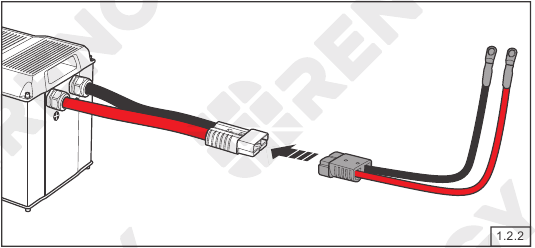

Sluit de Anderson-connectoren van de batterijen aan op de adapterkabels (apart verkrijgbaar).

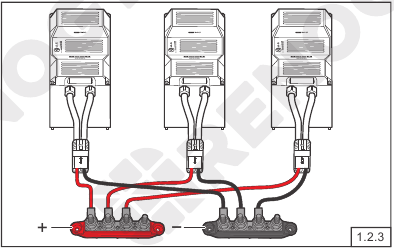

Sluit de positieve en negatieve ringkabels van de adapterkabels respectievelijk aan op de positieve en negatieve verzamelrails (niet inbegrepen).

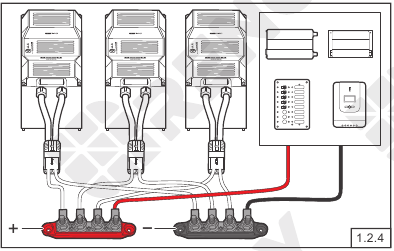

Sluit de apparaten aan op de positieve en negatieve verzamelrails.

• Installeer zekeringen of stroomonderbrekers van de juiste grootte in de vertakte circuits om de aangesloten apparaten en circuitdraden te beschermen.

Communicatie

De communicatieverbinding is optioneel. Hiermee kan de batterij communiceren met andere REGO-apparaten en bewakingsapparaten, waardoor een veilige werking, slimme bediening, bewaking op afstand en programmeerbare instellingen mogelijk zijn.

Communicatie tussen apparaten

Afhankelijk van de installatieconditie kunnen de RV-C-communicatieverbindingen tussen de batterij en andere REGO-apparaten tot stand worden gebracht met een backbone- of daisy chain-topologie. Dankzij de communicatie tussen apparaten kan de batterij het laadprofiel dynamisch aanpassen voor een optimale en veilige lading.

Backbone-topologie
Als er een RV-C-bus in de camper is geïnstalleerd, controleer dan het netwerkbedradingsschema van de camperfabrikant en volg de backbone-topologie voor de RV-C-communicatieverbindingen. Raadpleeg de gebruikershandleiding van de batterij op renogy.com voor meer informatie.

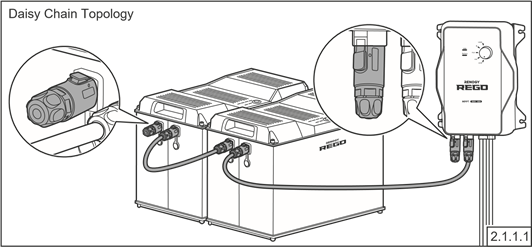

Daisy chain-topologie
Als de RV-C-bus niet beschikbaar is, volg dan de daisy chain-topologie voor de communicatieverbindingen.

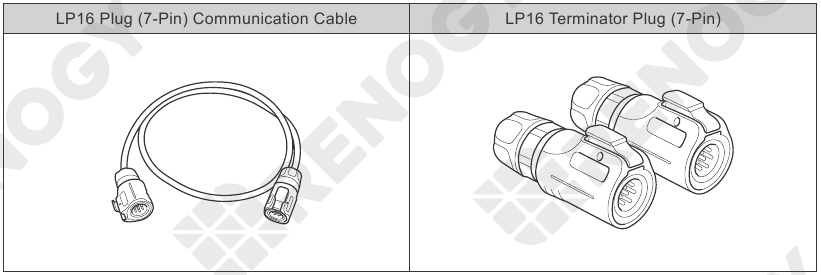

Aanbevolen accessoires

Verbind de batterij in serie met andere REGO-apparaten via een van de CAN-communicatiepoorten met de communicatiekabels (apart verkrijgbaar).
Steek de afsluiterstekker (apart verkrijgbaar) in de vrije CAN-communicatiepoorten op het eerste en laatste REGO-apparaat.

Communicatie met bewakingsapparaat

Afhankelijk van de toepassing kunnen de communicatieverbindingen voor korte of lange afstanden tot stand worden gebracht tussen de batterij en de bewakingsapparaten. De communicatie met het bewakingsapparaat maakt het mogelijk de batterij of zelfs het complete systeem te bewaken en te programmeren.

• Scan de QR-code op de laatste pagina van de snelgids om de DC Home-app te downloaden.
• Zorg ervoor dat de batterij is ingeschakeld vóór de aansluiting.

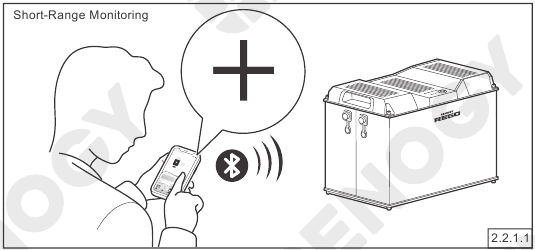

Bewaking op korte afstand
Als alleen bewaking op korte afstand vereist is, verbindt u de batterij rechtstreeks met de DC Home-app via Bluetooth.
Tik op "+" om naar nieuwe apparaten te zoeken. Voeg de nieuw gevonden batterij toe aan de apparatenlijst. Bewaak de batterij op de apparaatpagina.

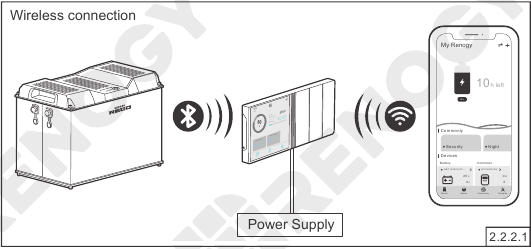

Bewaking op lange afstand
Als communicatie en programmering op lange afstand vereist zijn, verbindt u de batterij met Renogy ONE via Bluetooth of een vaste kabel en de Renogy ONE met de DC Home-app via wifi.

• Zorg ervoor dat de Renogy ONE is ingeschakeld vóór de aansluiting.
• Lees de gebruikershandleiding van Renogy ONE op renogy.com vóór de aansluiting. Aanbevolen accessoires

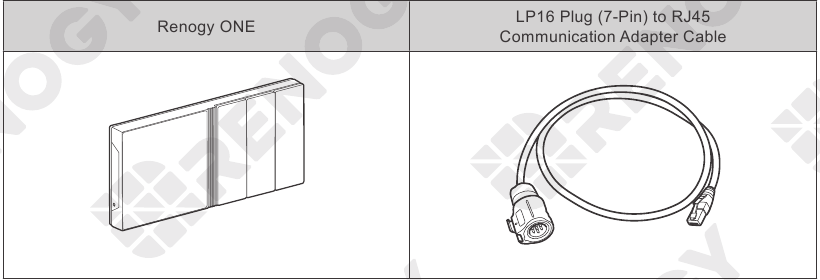

Aanbevolen accessoires

Als de communicatie tussen apparaten niet tot stand is gebracht, verbindt u de batterij met de Renogy ONE (apart verkrijgbaar) via Bluetooth en de Renogy ONE met de DC Home-app via wifi. Bewaak de batterij op de Renogy ONE of de DC Home-app.

Als de communicatie tussen apparaten tot stand is gebracht met de backbone-topologie, verbindt u de Renogy ONE met de RV-C-bus. Neem contact op met de camperfabrikant voor meer informatie vóór de aansluiting.

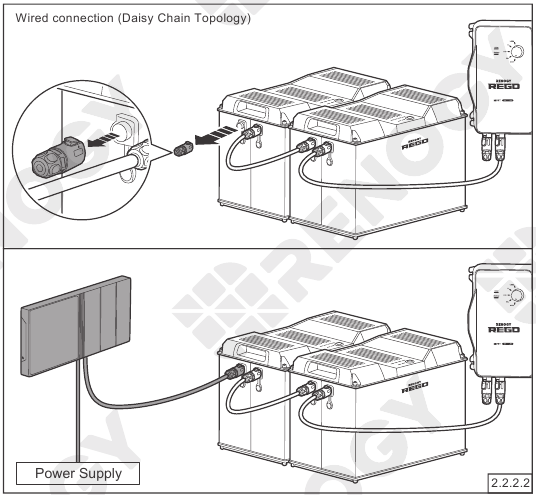

Als de communicatie tussen apparaten tot stand is gebracht met de daisy chain-topologie, verwijdert u de afsluiterstekker van het REGO-apparaat aan beide uiteinden van de daisy chain en verbindt u de Renogy ONE met de vrije CAN-communicatiepoort op het REGO-apparaat met de communicatieadapterkabel (apart verkrijgbaar).

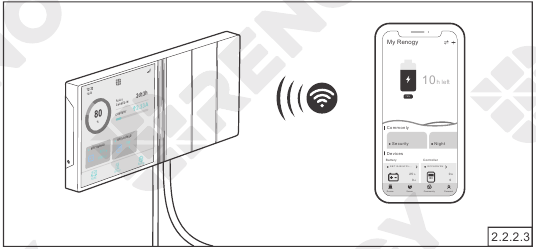

Verbind de Renogy ONE met de DC Home-app via wifi. Bewaak en programmeer het complete systeem op de Renogy ONE of de DC Home-app.

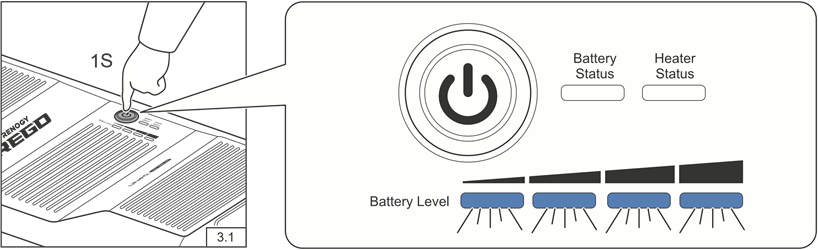

Inschakelen

De batterij is uitgeschakeld wanneer deze de fabriek verlaat. Schakel de batterij in nadat u deze voor de eerste keer op het systeem hebt aangesloten.
Houd de aan/uit-knop 1 seconde lang ingedrukt of laad de batterij op om de batterij in te schakelen. De batterijniveau-indicatoren knipperen snel tegelijkertijd blauw om aan te geven dat de batterij wordt ingeschakeld.

De batterijniveau-indicatoren, batterijstatusindicator en verwarmingstatusindicator knipperen eenmaal achter elkaar om aan te geven dat de batterij is ingeschakeld. De kleur van de knipperende verwarmingstatusindicator geeft de huidige verwarmingsinstelling aan.

De batterijniveau-indicatoren lichten blauw op om het huidige batterijniveau aan te geven.

• Laad de batterij volledig op voor het eerste gebruik.
• Schakel de batterij NIET in voordat u de stroomaansluiting hebt voltooid en beveiligd. Het aansluiten van een ingeschakelde batterij op het systeem kan de kortsluiting of overstroombeveiliging van de batterij activeren.
• Om de parallel aangesloten batterijen tegelijkertijd in te schakelen, houdt u de aan/uit-knop op een willekeurige batterij 1 seconde lang ingedrukt of laadt u de batterijen op.
• Als de batterij niet kan worden ingeschakeld met de aan/uit-knop of opladers, raadpleeg dan de gebruikershandleiding van de batterij op renogy.com voor instructies voor het oplossen van problemen.

LED-indicatoren

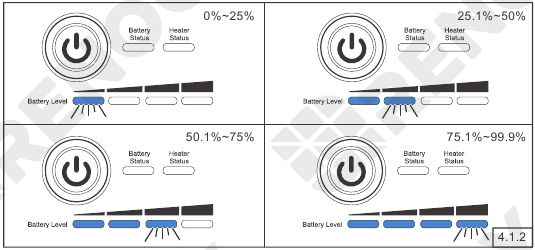

Batterijniveau-indicatoren

De 4 batterijniveau-indicatoren geven respectievelijk 25%, 50%, 75% en 100% batterijniveau aan.

Terwijl de batterij wordt opgeladen, lichten de batterijniveau-indicatoren blauw op, één voor één, en de meest rechtse batterijniveau-indicator knippert snel blauw om het huidige batterijniveau aan te geven.

Zodra de batterij volledig is opgeladen, lichten alle batterijniveau-indicatoren blauw op en blijven ze continu branden.

Terwijl de batterij ontlaadt, gaan de batterijniveau-indicatoren één voor één uit.

De laatste batterijniveau-indicator knippert langzaam blauw wanneer het batterijniveau onder de 10% zakt. Laad de batterij onmiddellijk op om overontlading te voorkomen.

• Laad de batterij NIET te veel op/ontlaad hem NIET te veel.
• Laad de batterij op met de laders (niet inbegrepen) die compatibel zijn met de lithiumijzerfosfaatbatterij en de laadspanning is ingesteld op 14,4V.
• Overschrijd de maximale laad-/ontlaadstroom van de batterij NIET.
• Laad de batterij NIET op bij hoge temperaturen boven 55 °C. Als de verwarming is uitgeschakeld of niet goed werkt, is het ook NIET toegestaan om de batterij op te laden bij lage temperaturen onder 0 °C.
• Ontlaad de batterij NIET bij hoge temperaturen boven 60 °C of lage temperaturen onder -20 °C.
• De batterijniveau-indicatoren gaan uit wanneer de batterij zich in de verwarmingsinstellingsmodus of permanente storingsmodus bevindt.
• Sluit GEEN apparaten met een hoog vermogen aan op de batterij wanneer deze bijna leeg is.

Batterijstatusindicator

De batterijstatusindicator blijft uit wanneer de batterij goed werkt.

De batterijstatusindicator licht geel op/knippert geel wanneer de batterij zich in de waarschuwingsmodus bevindt.

De batterijstatusindicator licht rood op/knippert rood wanneer de batterij zich in de beveiligingsmodus bevindt.

De batterijstatusindicator en verwarmingsstatusindicator knipperen tegelijkertijd rood wanneer de batterij zich in de permanente storingsmodus bevindt.

• Raadpleeg de gebruikershandleiding van de batterij op renogy.com voor de licht-/knippercodes van de batterijstatusindicator en de verwarmingsstatusindicator bij verschillende waarschuwingen, beveiligingen en permanente storingen.
• De waarschuwingen hebben geen invloed op de normale werking van de batterij, maar het wordt aanbevolen om de batterij beter in de gaten te houden om te voorkomen dat de beveiligingen worden geactiveerd.
• Raadpleeg de gebruikershandleiding van de batterij voor instructies voor het oplossen van problemen als de beveiligingen worden geactiveerd.

Verwarmingsstatusindicator

Wanneer de batterijtemperatuur onder 5 °C zakt en de laadstroom stabiel en hoger is dan 15 A, begint de verwarming te werken en licht de verwarmingsstatusindicator groen op.

Wanneer de batterijtemperatuur onder 5 °C zakt, maar de laadstroom onstabiel of lager is dan 15 A, of de verwarming defect is, kan de verwarming niet goed werken en licht de verwarmingsstatusindicator rood op.

Wanneer de batterij temperatuur stijgt boven 10 °C, of de laadstroom stopt, stopt de verwarming met werken en gaat de verwarmingsstatusindicator uit.

• Voor parallel geschakelde batterijen vereist elke batterij een stabiele laadstroom van meer dan 15 A voor de goede werking van de verwarming.

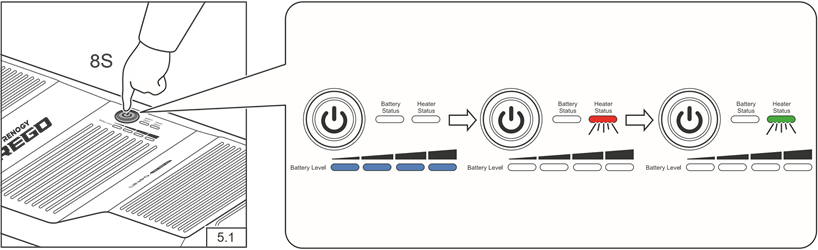

Verwarmingsinstellingen

De batterij verlaat de fabriek met de verwarming ingeschakeld. De verwarming kan worden in- of uitgeschakeld met de Power Button (aan/uit-knop).
Houd de Power Button (aan/uit-knop) 8 seconden lang ingedrukt om naar de verwarmingsinstellingsmodus te gaan. De verwarmingsstatusindicator knippert één keer rood en groen.

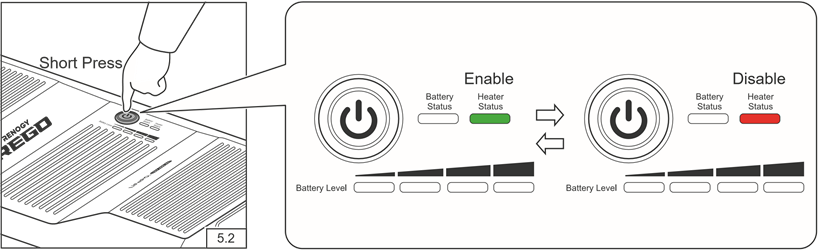

Druk kort op de Power Button (aan/uit-knop) om de verwarming in of uit te schakelen. De verwarmingsstatusindicator wordt groen om aan te geven dat de verwarming is ingeschakeld, of rood om aan te geven dat de verwarming is uitgeschakeld.

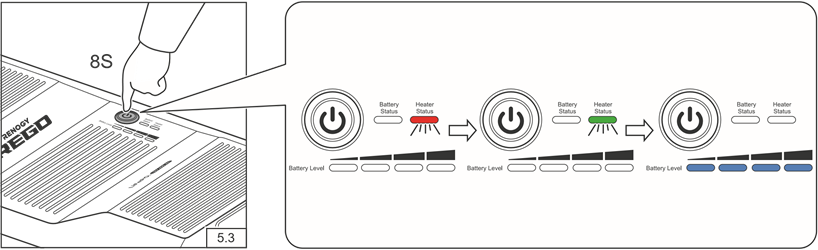

Houd de Power Button (aan/uit-knop) 8 seconden lang ingedrukt om de verwarmingsinstellingsmodus te verlaten en de huidige instelling op te slaan. De verwarmingsstatusindicator knippert één keer rood en groen.

• Om de verwarmingen van de parallel geschakelde batterijen tegelijkertijd in of uit te schakelen, moet u de communicatieverbinding tot stand brengen en de verwarming van een batterij in- of uitschakelen met de Power Button (aan/uit-knop). Als de communicatieverbinding niet tot stand is gebracht, moet u de verwarming van elke batterij afzonderlijk in- of uitschakelen. De verwarmingsinstelling MOET uniform zijn voor alle batterijen.
• De verwarming kan niet goed werken bij lage temperaturen met PWM-laadregelaars of laders met een lage stroomsterkte. Het wordt aanbevolen om de verwarming uit te schakelen om te voorkomen dat deze herhaaldelijk in- en uitschakelt en de batterij leegtrekt.
• De batterij verlaat automatisch de verwarmingsinstellingsmodus en slaat de huidige instelling 10 minuten na het betreden van de verwarmingsinstellingsmodus op als dit niet handmatig wordt gedaan.

Uitschakelen

Koppel de batterij los van het systeem en schakel deze uit voor langere opslagperioden. Met de lage zelfontlading bij uitschakeling kan de batterij de lading lange tijd vasthouden.
Houd de Power Button (aan/uit-knop) 3 seconden lang ingedrukt

De batterijniveau-indicatoren, de batterijstatusindicator en de verwarmingsstatusindicator knipperen tegelijkertijd snel om aan te geven dat de batterij wordt uitgeschakeld. De kleur van de knipperende verwarmingsstatusindicator geeft de huidige verwarmingsinstelling aan.

Alle indicatoren gaan uit om aan te geven dat de batterij is uitgeschakeld.

• De batterij kan niet worden uitgeschakeld als de batterijniveau-indicatoren, de batterijstatusindicator en de verwarmingsstatusindicator snel blijven knipperen. Controleer of de batterij is losgekoppeld van het systeem.
• Om de parallel geschakelde batterijen tegelijkertijd uit te schakelen, moet u de communicatieverbinding tot stand brengen en de Power Button (aan/uit-knop) op een batterij 3 seconden lang ingedrukt houden. Als de communicatieverbinding niet tot stand is gebracht, moet u de parallel geschakelde batterijen loskoppelen en elke batterij afzonderlijk uitschakelen.

Onderhoud

Inspectie

Voer regelmatig inspecties uit volgens de onderstaande stappen.

• Onderzoek het uiterlijk van de accu. De behuizing en connectorcontacten van de accu moeten schoon, droog en vrij van corrosie zijn.
• Controleer de accukabels en aansluitingen. Vervang beschadigde kabels en draai losse aansluitingen vast.

• In sommige toepassingen kan corrosie ontstaan rond de contacten in de Anderson Connector. De corrosie kan leiden tot het losraken van de veerkracht en een toename van de contactweerstand, wat leidt tot voortijdig falen van de verbinding. Breng met regelmatige tussenpozen diëlektrisch vet aan op elk connectorcontact. Diëlektrisch vet kan vocht afstoten en het connectorcontact beschermen tegen corrosie.

Reiniging

Reinig de accu regelmatig volgens de onderstaande stappen.

• Koppel de accu los van het systeem.
• Schakel de accu uit met de Power Button (aan/uit-knop).
• Reinig de accubehuizing en connectorcontacten met een vochtige doek of een niet-metalen borstel. Er kan een huishoudelijk schoonmaakmiddel worden gebruikt als de accu extreem vuil is.
• Droog de accu af met een schone doek. Houd de omgeving rond de accu schoon en droog.
• Zorg ervoor dat de accu volledig droog is voordat u hem weer inschakelt en opnieuw aansluit op het systeem.

Opslag

Volg de onderstaande tips om ervoor te zorgen dat de accu in goede staat uit de opslag komt.

• Laad de accu op tot 30%~50% en koppel hem los van het systeem.
• Schakel de accu uit met de Power Button (aan/uit-knop).
• Behandel de accu voorzichtig om scherpe schokken of extreme druk op de accubehuizing te voorkomen.
• Bewaar de accu in een goed geventileerde, droge en schone ruimte met een temperatuur tussen -20 °C en 45 °C.
• Schakel de accu in en controleer de accuspanning elke 3 maanden. Laad de accu onmiddellijk op als de accuspanning laag is.
• Laad de accu volledig op wanneer deze uit de opslag wordt gehaald.

• Stel de accu NIET bloot aan extreme temperaturen boven 60 °C.
• Stel de accu NIET bloot aan warmtebronnen.
• Stel de accu NIET bloot aan direct zonlicht, vocht of neerslag.
