Renogy Core Mini (RBT12300LFP-M) handleiding

Voordat u begint

De gebruikershandleiding bevat belangrijke bedienings- en onderhoudsinstructies voor de Renogy Core Series 12.8V 300Ah Mini Deep Cycle Lithium Iron Phosphate Battery (hierna batterij genoemd).

Lees de gebruikershandleiding zorgvuldig door voordat u begint en bewaar deze voor toekomstig gebruik. Het niet opvolgen van de instructies of voorzorgsmaatregelen in de gebruikershandleiding kan leiden tot elektrische schokken, ernstig letsel of de dood, of kan de batterij beschadigen, waardoor deze mogelijk onbruikbaar wordt.

• Renogy garandeert de nauwkeurigheid, volledigheid en toepasbaarheid van de informatie in de gebruikershandleiding op het moment van drukken vanwege voortdurende productverbeteringen die kunnen optreden.
• Renogy aanvaardt geen verantwoordelijkheid of aansprakelijkheid voor persoonlijk en materiële schade, zowel direct als indirect, veroorzaakt door het feit dat de gebruiker het product niet installeert en gebruikt in overeenstemming met de gebruikershandleiding.
• Renogy is niet verantwoordelijk of aansprakelijk voor defecten, schade of letsel als gevolg van reparatiepogingen door ongekwalificeerd personeel, onjuiste installatie of oneigenlijk gebruik.
• De illustraties in de gebruikershandleiding zijn uitsluitend bedoeld voor demonstratiedoeleinden. Details kunnen er iets anders uitzien, afhankelijk van de productrevisie en de marktregio.
• Renogy behoudt zich het recht voor om de informatie in de gebruikershandleiding zonder kennisgeving te wijzigen. Voor de meest recente gebruikershandleiding gaat u naar renogy.com.

Gebruikte symbolen

De volgende symbolen worden in de gebruikershandleiding gebruikt om belangrijke informatie te benadrukken.

	WAARSCHUWING: Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot letsel of de dood.
	VOORZICHTIG: Geeft een kritische procedure aan voor een veilige en correcte installatie en bediening.
	OPMERKING: Geeft een belangrijke stap of tip aan voor optimale prestaties.

Inleiding

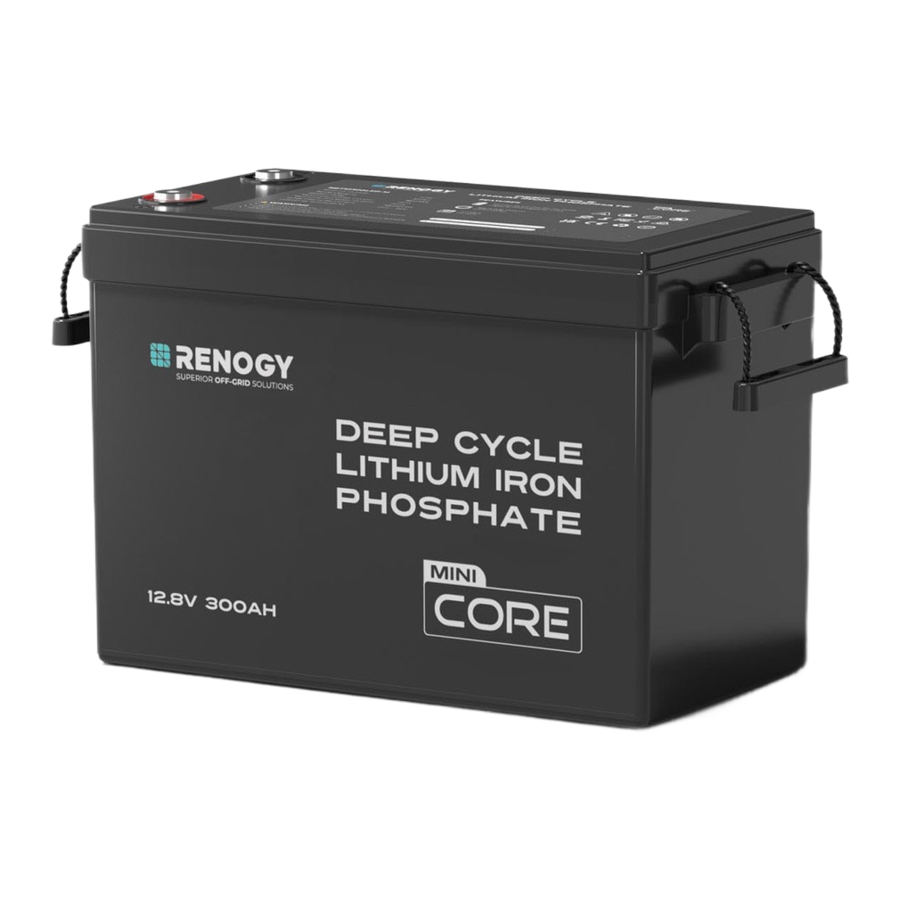

De Renogy Core Series 12.8V 300Ah Mini Deep Cycle Lithium Iron Phosphate Battery is ontworpen als directe vervanging van deep-cycle loodzuuraccu's met zijn standaard Battery Council International (BCI) groepsgrootte.

Met een gewicht van slechts de helft van de loodzuur tegenhangers, kan de batterij veilig worden ontladen tot 100% Depth of Discharge (DOD), waardoor tweemaal de energie wordt geleverd. Vervaardigd met batterijcellen van automobielkwaliteit, beschikt de batterij over de hoogste veiligheidsnormen en een verlengde levensduur van meer dan 5000 cycli. Bovendien biedt het betrouwbare Battery Management System (BMS) uitgebreide bescherming aan de batterij.

Belangrijkste kenmerken

• Ongeëvenaarde prestaties
  Beschikt over een grotere energiedichtheid, een dieper ontladingsvermogen, een hogere round-trip efficiëntie en een snellere laadsnelheid in een kleiner formaat dan tegenhangers op de markt.
• Compromisloze kwaliteit
  Garandeert een uitzonderlijke levensduur met meer dan 5000 cycli (80% DOD), een continue laadstroom van 150A en een continue ontlaadstroom van 200A, en een breed scala aan bedrijfstemperaturen met de batterijcellen van automobielkwaliteit.
• Betrouwbare beschermingsmechanismen
  Ontworpen met een stevige interne structuur voor gebruik in een camper, en bevat meerdere beschermingsniveaus, zoals uitschakeling bij lage temperatuur en nauwkeurige balancering via het slimme batterijbeheersysteem.
• Gelijke capaciteit in een compact formaat
  Biedt gelijke capaciteit in een compacter formaat dan zijn tegenhangers.
• Eenvoudig uit te breiden
  Upgrades naar lithiumbatterijen naadloos met de standaard BCI-groepsformaten; tot 16 batterijen in een systeemverbinding van 4 series en 4 parallelle levering van maximaal 48V (51.2V) 1200Ah met 61.44 kWh.

SKU

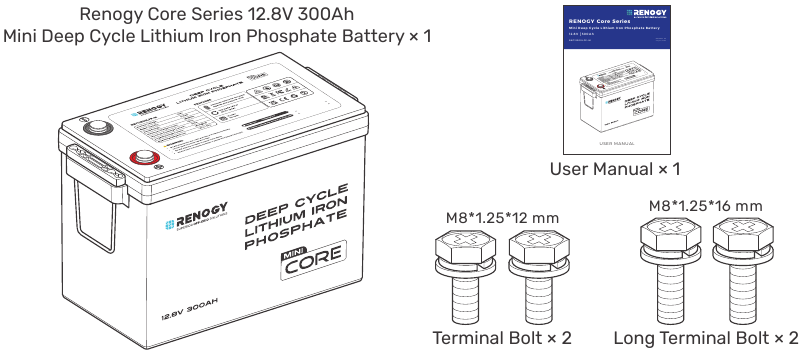

Wat zit er in de doos?

Zorg ervoor dat alle accessoires compleet zijn en geen tekenen van schade vertonen.

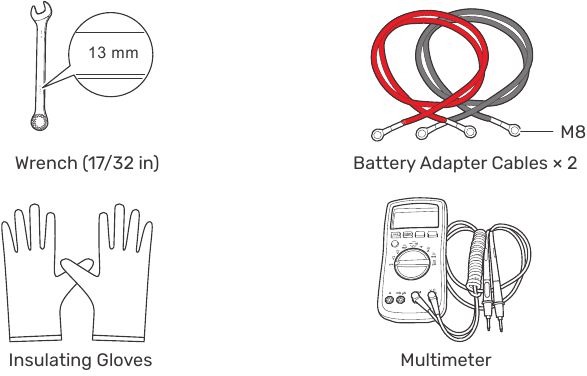

Vereiste gereedschappen en accessoires

Bereid de aanbevolen gereedschappen, componenten en accessoires voor voordat u de batterij installeert en configureert.

Raadpleeg "Hoe de batterijadapterkabels te dimensioneren?" in deze handleiding voor het dimensioneren van batterijadapterkabels.

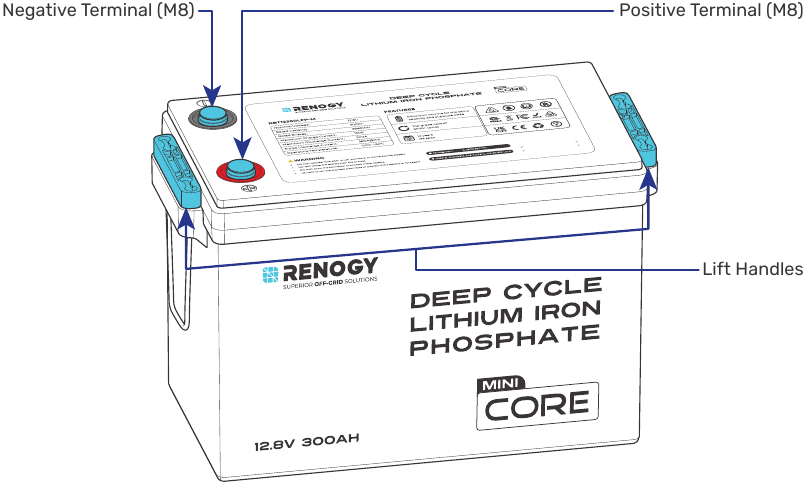

Maak kennis met de Deep Cycle Lithium Iron Phosphate Battery

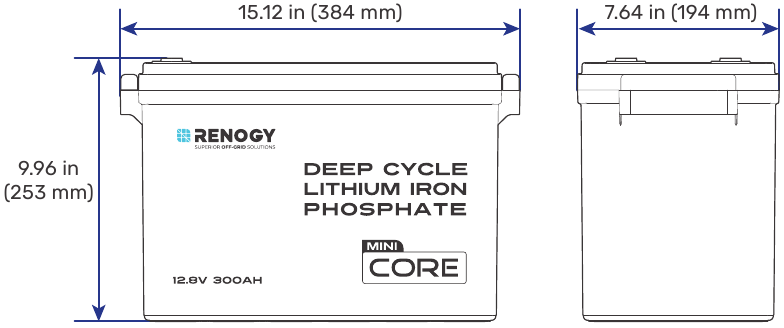

Afmetingen

Maattolerantie: ±0.2 in (0.5 mm)

Hoe de batterijadapterkabels te dimensioneren?

Gebruik de juiste afmetingen van batterijadapterkabels (apart verkrijgbaar) op basis van de verwachte belasting. Raadpleeg de onderstaande tabel voor de ampaciteiten van koperkabels met verschillende kabeldiktes tot 13 voet (4 m) kabels. Kabels langer dan 13 voet (4000 mm) vereisen mogelijk dikkere draden om overmatige spanningsval in te kleine bedrading te voorkomen.

De bovenstaande waarden zijn afkomstig uit de NEC-tabel 310.17 voor koperkabels met een nominale waarde van 194°F (90°C), die werken bij een omgevingstemperatuur van niet meer dan 86°F (30°C).

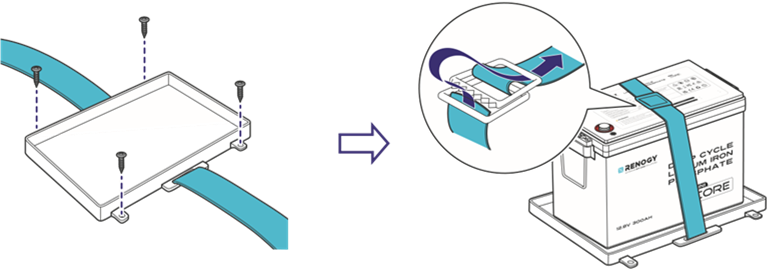

Zet de batterij vast op een positie (optioneel)

Het vastzetten van de batterij voorkomt schade aan de batterij door losse kabels en stoten.

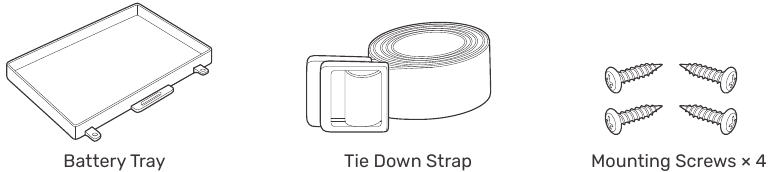

Aanbevolen componenten

Alternatieve montagemethoden zijn toegestaan om te voldoen aan de eisen van specifieke toepassingen.

We raden aan om de batterij aan de onderkant te installeren. U kunt hem echter ook aan alle zijden van de batterij monteren, behalve aan de bovenkant met de twee polen.

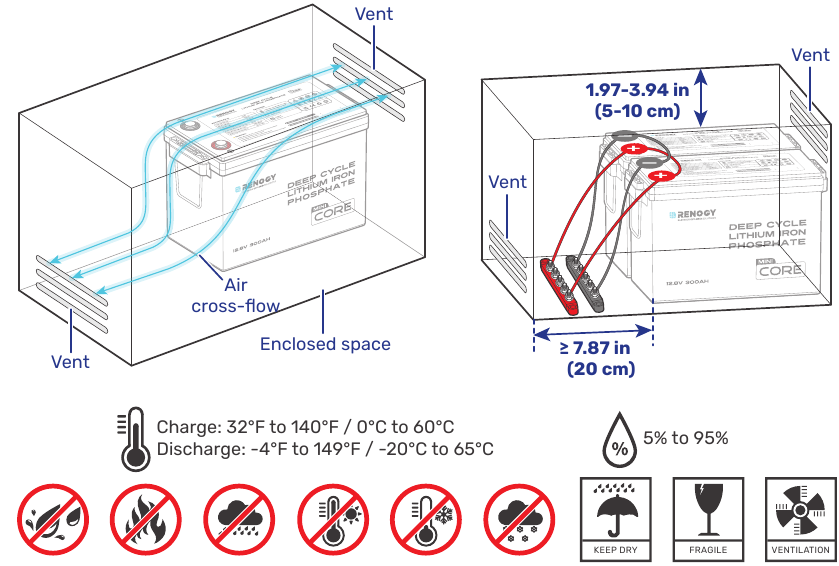

Stap 1. Plan een montagelocatie

Voor optimale batterijprestaties wordt aanbevolen om de batterij te installeren op een schone, koele en droge plaats, vrij van ophoping van water, olie of vuil. Ophoping van dergelijke materialen op de batterij kan leiden tot lekstroom, zelfontlading en zelfs kortsluiting.

Er moet voldoende luchtstroom worden voorzien om overmatige warmteopbouw te voorkomen en om temperatuurverschillen tussen de aangesloten batterijen te minimaliseren.

Deze gebruikershandleiding gebruikt een batterij als voorbeeld om te illustreren hoe de batterij moet worden geïnstalleerd.

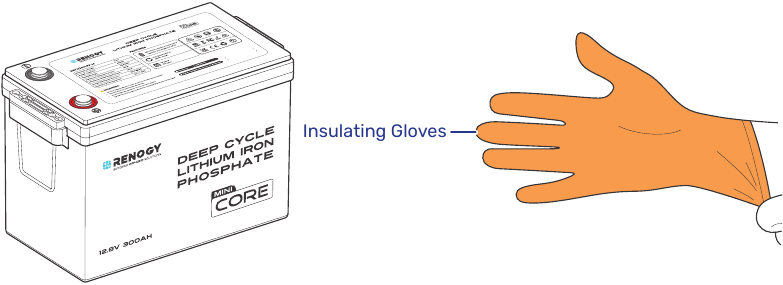

Stap 2. Draag isolerende handschoenen

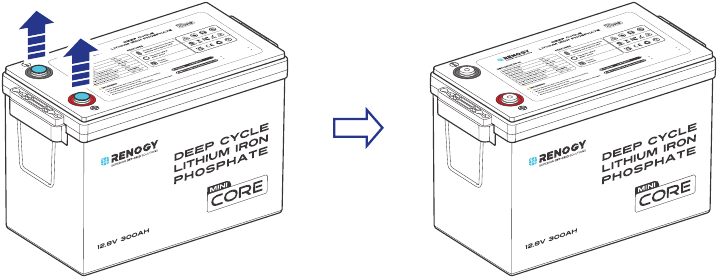

Stap 3. Verwijder de stofkap

Stap 4. Controleer de batterij

Inspecteer de batterij op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon, vrij van vuil en corrosie en droog zijn.

Raak de blootgestelde elektrolyt of het poeder niet aan als de batterij beschadigd is.

Als onbedekte elektrolyt of poeder in contact komt met uw huid of ogen, spoel het dan onmiddellijk weg met veel schoon water en zoek medische hulp.

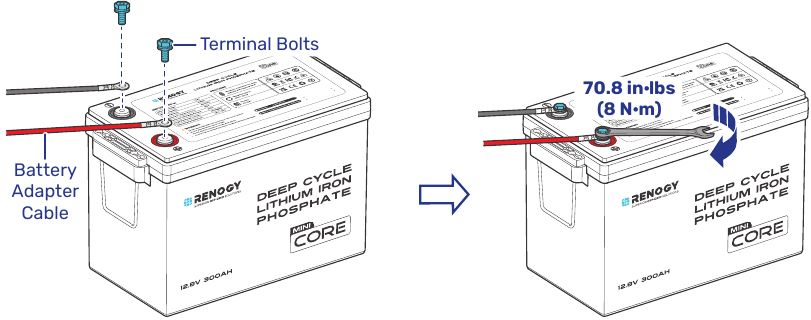

Stap 5. Installeer batterijpolen

Zorg ervoor dat de kabelschoen en de bovenkant van de pool contact maken en plaats de ringen bovenop de schoen. Plaats de ringen niet tussen de batterijpool en de kabelschoen om hoge weerstand en overmatige verhitting te voorkomen.

Vermijd kortsluiting van de batterijpolen om onomkeerbare schade aan het systeem en de batterij als gevolg van stroomstoten te voorkomen.

Controleer de polariteit voordat u gaat bedraden om onomkeerbare batterijschade als gevolg van omgekeerde polariteit te voorkomen.

Raak de positieve en negatieve polen van de batterij niet met uw handen aan.

Volg de aanbevolen aanhaalmomenten van de fabrikant bij het vastzetten van kabelverbindingen om een veilige en betrouwbare werking van het systeem te garanderen. Overmatig aandraaien kan leiden tot breuk van de pool, terwijl losse verbindingen kunnen leiden tot het smelten van de pool of brand. Gebruik de meegeleverde lange poolbouten (M8 * 1.25 * 16 mm) bij het vastzetten van meerdere kabelschoenen op een enkele batterijpool.

Stap 6. Sluit de batterij aan op andere apparaten

Gebruik stroomonderbrekers, zekeringen of scheidingsschakelaars met de juiste afmetingen van een gecertificeerde elektricien, erkende installateurs of regionale code-instanties om alle elektrische apparatuur te beschermen.

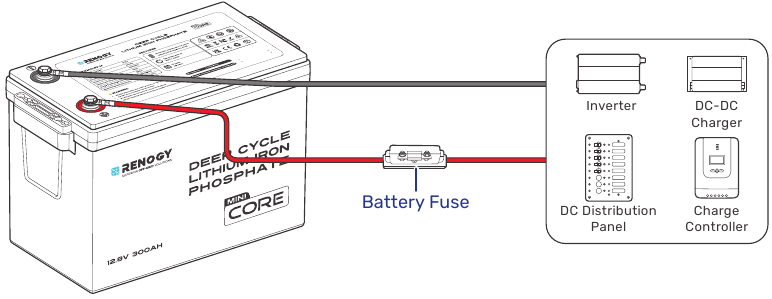

Voor een enkele batterij

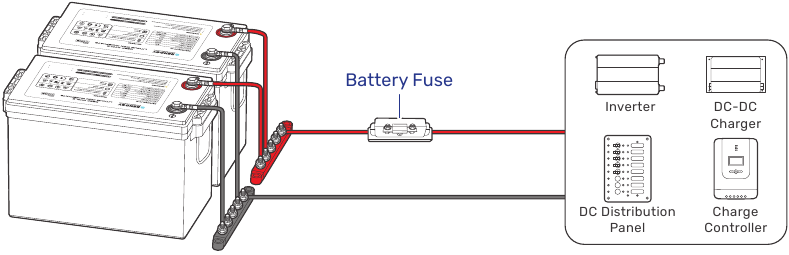

Voor batterijen parallel geschakeld

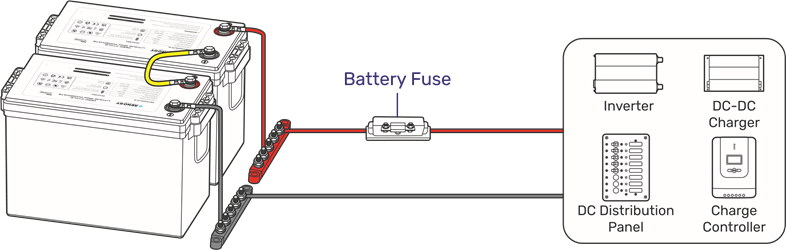

Voor batterijen in serie

Hoe Renogy Core-batterijen in serie of parallel te schakelen

Batterijspanning en stroom berekenen in serie- en parallelschakelingen

De kabels tussen elke aangesloten batterij moeten even lang zijn om ervoor te zorgen dat alle batterijen gelijkmatig samenwerken. U kunt maximaal 4 batterijen parallel of 4 batterijen in serie schakelen.

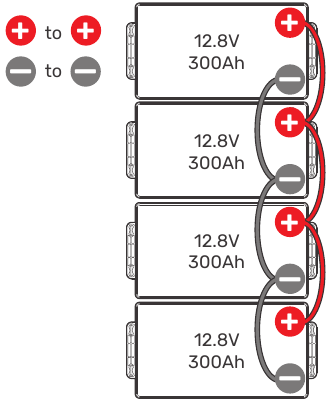

Parallelschakeling 12V(12,8V) 1200Ah

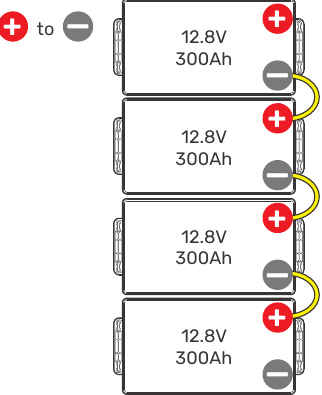

Serieschakeling 48V(51,2V) 300Ah

Lange terminalbouten (M8 * 1,25 * 16 mm) moeten worden gebruikt om de batterijadapterkabels vast te zetten. Het aanbevolen aanhaalmoment is 8 N·m.

Sluit geen batterijen met verschillende chemische samenstellingen, nominale capaciteiten, nominale spanningen, merken of modellen parallel of in serie aan. Dit kan leiden tot mogelijke schade aan de batterijen en de aangesloten apparaten, en kan ook veiligheidsrisico's met zich meebrengen.

Vermijd het aansluiten van batterijen die langer dan een half jaar geleden zijn gekocht. Na verloop van tijd kunnen batterijen verslechteren en kan hun prestatie afnemen, wat hun vermogen om betrouwbare stroom te leveren kan beïnvloeden en tot veiligheidsrisico's kan leiden.

Batterijen balanceren vóór aansluiting

Voordat u batterijen in serie of parallel aansluit, is het belangrijk om ze te balanceren om spanningsverschillen te verminderen en hun prestaties te optimaliseren. Volg deze drie stappen:

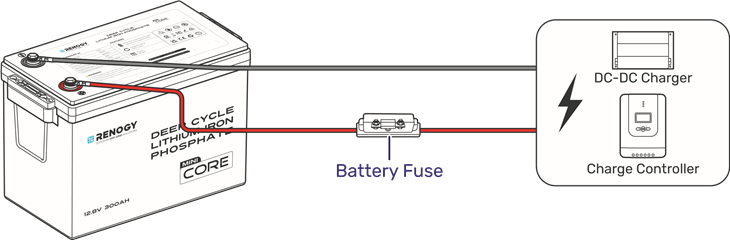

Stap 1: Laad elke batterij afzonderlijk volledig op met behulp van een geschikte lader.

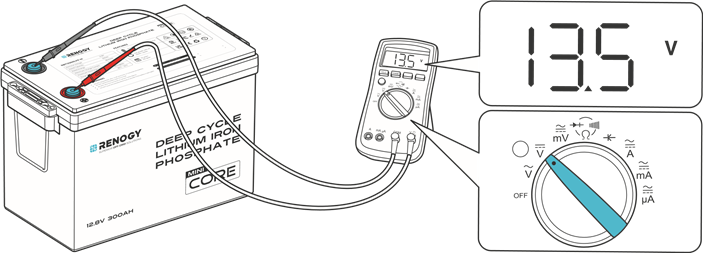

Stap 2: Gebruik een voltmeter om de spanning van elke batterij te meten. Het is het beste om het spanningsverschil van elke batterij lager dan 0,1 V te houden.

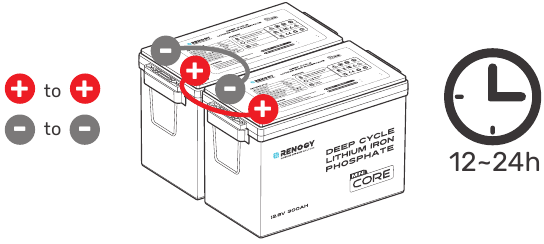

Stap 3: Sluit alle batterijen parallel aan en laat ze 12 tot 24 uur rusten.

Het wordt aanbevolen om de batterijspanningen periodiek om de zes maanden opnieuw in evenwicht te brengen bij het aansluiten van meerdere batterijen als een batterijsysteem. Kleine spanningsverschillen kunnen na verloop van tijd tussen batterijen optreden als gevolg van factoren zoals batterijchemie, capaciteit, temperatuur en gebruikspatronen.

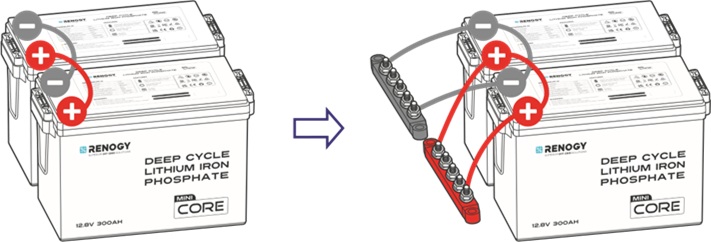

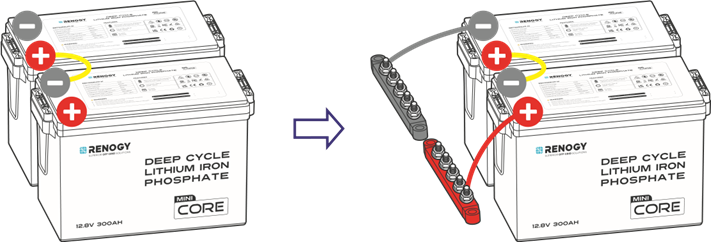

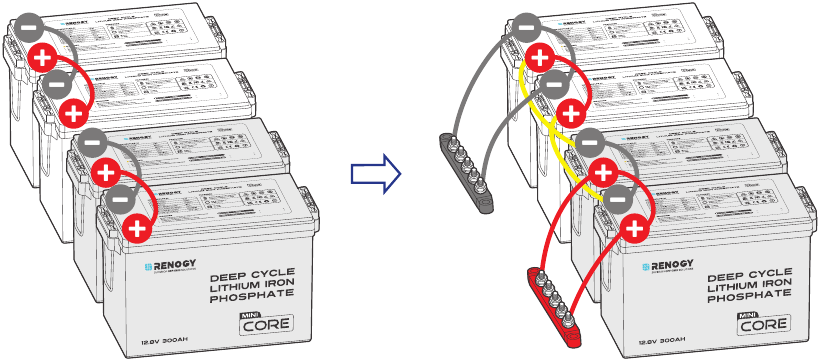

Serieschakeling vs. parallelschakeling — installatiestappen

U kunt geschikte stroomrails kiezen in serie- en parallelschakelingen. Stroomrails helpen bij het verwerken van hoge stromen en zijn doorgaans gerangschikt in een parallelle of gestapelde configuratie om elektrische stroom efficiënt te verdelen.

Let op dat de hieronder verstrekte kabelaansluitmethoden alleen ter referentie dienen, aangezien de optimale aanpak kan variëren afhankelijk van de specifieke situatie. Het is essentieel om rekening te houden met verschillende factoren, zoals de kabeldikte, de gebruikte apparatuur en de omgevingsomstandigheden.

Parallelschakeling

Serieschakeling

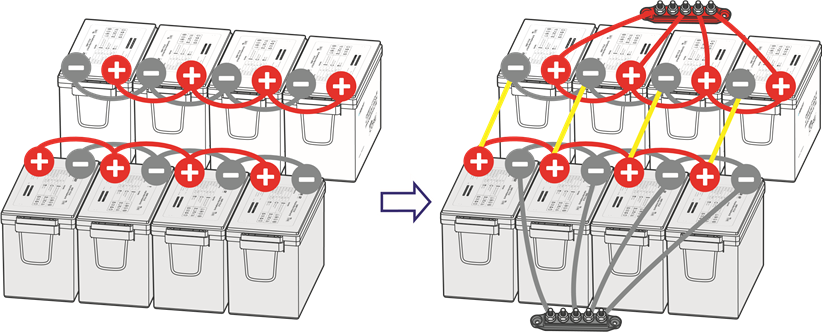

Parallelle & serieschakeling

Batterijcelbalancering

De batterij maakt gebruik van een bypass-circuit om het evenwicht tussen elke batterijcelgroep te handhaven. Elke batterijcelgroep is parallel geschakeld met een bypass-weerstand en een schakelaar. Tijdens het laadproces, als de batterijcelgroep met de hoogste spanning de ingestelde startspanning voor balancering bereikt en het spanningsverschil tussen de batterijcelgroep met de hoogste spanning en de batterijcelgroep met de laagste spanning het ingestelde spanningsverschil overschrijdt, wordt de schakelaar die is aangesloten op de batterijcelgroep met de hoogste spanning gesloten om de laadstroom rond de batterijcelgroep met de hoogste spanning te leiden via de bypass-weerstand totdat het spanningsverschil onder de ingestelde waarde daalt. Om overmatig energieverlies te voorkomen, wordt de batterijcelbalancering alleen uitgevoerd tijdens het laadproces.

Parameterinstellingen voor laden/ontladen

Opladen

Ontladen

De parameters in de tabel zijn van toepassing op 12V (12,8V) batterijpakketten. Vermenigvuldig met 2 voor 24V (25,6V) pakketten en vermenigvuldig met 4 voor 48V (51,2V) pakketten.

Logica voor het laden en ontladen van de batterij

De batterij kan worden ontvangen in een gedeeltelijke laadtoestand (SOC), afhankelijk van de tijd tussen fabricage en verzending. Het is cruciaal om de batterij volledig op te laden voor het eerste gebruik. Als de batterij uitschakelt vanwege een lage SOC, koppel deze dan onmiddellijk los van de belastingen en laad hem op om onomkeerbare schade te voorkomen. Volg de instructies in deze gebruikershandleiding voor correct opladen en gebruik om optimale batterijprestaties en een lange levensduur te garanderen.

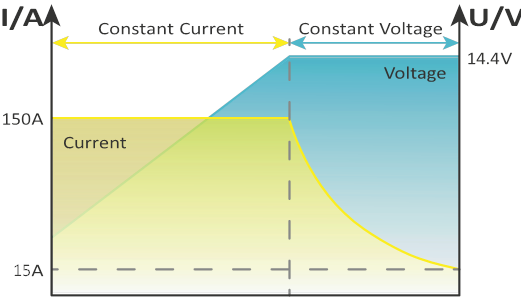

Oplaadlogica

Het standaardlaadproces voor de batterij omvat het laden met een constante stroom van 150A totdat de batterijspanning 14,4V bereikt, gevolgd door het laden met een constante spanning van 14,4V terwijl de laadstroom wordt afgebouwd. Het laadproces wordt als voltooid beschouwd wanneer de laadstroom minder is dan 15A (ook wel staartstroom genoemd).

Het standaardlaadproces duurt doorgaans 2,5 uur en vereist batterijtemperaturen tussen 0°C en 60°C (32°F en 140°F) voor veilig opladen. Als u de batterij op druppellading laat staan, blijven de batterijcellen in evenwicht zonder de batterij te beschadigen.

Lithiumbatterijen zijn compatibel met verschillende laadmethoden, waaronder MPPT-laadregelaar, AC-lader en DC-DC-lader. De cruciale parameterinstelling voor deze laders is om de laadspanning, boostspanning of bulkspanning in te stellen op 14,4V (±0,2V).

Laad de batterij niet te veel op en ontlaad hem niet te veel.

Laad de batterij niet op bij lage temperaturen onder 0°C (32°F) en ontlaad de batterij niet bij hoge temperaturen boven 65°C (149°F).

Laad de batterij alleen op met een batterijlader of laadregelaar die compatibel is met lithium-ijzerfosfaatbatterijen.

Overschrijd de maximale continue laadstroom (150A) van de batterij niet.

Ontlaadlogica

Tijdens het standaardontladen wordt de batterij ontladen met een constante stroom van 200A totdat de spanning daalt tot 10V. Om veilig ontladen te garanderen, moet de batterijtemperatuur tussen -20°C (-4°F) en 65°C (149°F) liggen.

Om een veilig en optimaal batterijgebruik te garanderen, wordt aanbevolen om de batterij te combineren met ontlaadapparatuur die is voorzien van een laagspanningsuitschakelfunctie (LVD).

Sluit geen grote belastingen aan op de batterij wanneer deze bijna leeg is.

Overschrijd de maximale continue ontlaadstroom (200A) van de batterij niet.

Hoe de SOC van de batterij te schatten?

De hieronder vermelde SOC-waarden zijn geschat op basis van de rustspanning (open-klemspanning in rust) wanneer de batterij 30 minuten in rust is, niet in de laad- of ontlaadstand.

De bovenstaande tabel dient alleen ter referentie, omdat er kleine variaties in de batterijspanning kunnen optreden tussen verschillende batterijen.

Battery Management System (Batterijbeheersysteem)

De batterij is uitgerust met een Battery Management System (BMS) dat waarschuwingen en bescherming biedt tegen overspanning, onderspanning, overstroom, kortsluiting, hoge temperatuur en lage temperatuur. Raadpleeg de onderstaande tabel voor de trigger- en herstelvoorwaarden van elke waarschuwing en beveiliging.

Probleemoplossing

Neem voor verdere hulp contact op met de technische ondersteuning van Renogy via https://www.renogy.com/contact-us.

Specificaties

Algemeen

Bedrijfsparameters

Onderhoud en opslag

Inspectie

Voer regelmatig inspecties uit volgens de onderstaande stappen:

• Onderzoek het uiterlijk van de batterij. De behuizing en de klemmen van de batterij moeten schoon, droog en vrij van corrosie zijn.
• Controleer de batterijkabels en -aansluitingen. Vervang beschadigde kabels en draai losse aansluitingen vast.

In bepaalde toepassingsscenario's kan er corrosie rond de klemmen optreden. Corrosie kan leiden tot verhoogde weerstand en slecht contact. Het wordt aanbevolen om regelmatig isolatievet op elke klem aan te brengen. Isolatievet kan een vochtbestendige afdichting vormen en de klemmen beschermen tegen corrosie.

Reinigen

Reinig de batterij regelmatig volgens de onderstaande stappen:

• Koppel de batterij los van het systeem.
• Verwijder bladeren en vuil van de batterij.
• Reinig de batterij met een zachte, pluisvrije doek. De doek kan worden bevochtigd met water of milde zeep en water als de batterij extreem vuil is.
• Droog de batterij af met een zachte, pluisvrije doek.
• Houd de omgeving rond de batterij schoon.
• Sluit de batterij weer aan op het systeem.

Spanning controleren

Controleer de batterijspanning periodiek om de conditie van de batterij te beoordelen. Als de batterij niet kan worden geactiveerd met een laad-/ontlaadstroom van meer dan 1 A of de batterij wordt geactiveerd met een rustspanning onder 10 V, kan de batterij ernstig overontladen zijn als gevolg van zelfontlading of parasitaire belastingen. Stop met het gebruik van de batterij totdat de fout kan worden verholpen en de batterij kan worden opgeladen.

Opslag

Volg de onderstaande tips om ervoor te zorgen dat de batterij in goede staat uit de opslag komt:

• Laad de batterij op tot 30% tot 50% SOC.
• Koppel de batterij los van het systeem.
• Bewaar de batterij in een goed geventileerde, droge en schone ruimte met temperaturen tussen -4°F (-20°C) en 140°F (60°C).
• Stel de batterij niet bloot aan direct zonlicht, vocht of neerslag.
• Behandel de batterij voorzichtig om scherpe schokken of extreme druk op de batterijbehuizing te voorkomen.
• Laad de batterij minstens één keer per 3~6 maanden op om te voorkomen dat deze overmatig ontlaadt.
• Laad de batterij volledig op wanneer deze uit de opslag wordt gehaald.

Belangrijke veiligheidsinstructies

Renogy aanvaardt geen aansprakelijkheid voor schade veroorzaakt door:

• Overmacht, waaronder brand, tyfoon, overstroming, aardbeving, oorlog en terrorisme.
• Opzettelijk of onopzettelijk misbruik, mishandeling, verwaarlozing of onjuist onderhoud, en gebruik onder abnormale omstandigheden.
• Onjuiste installatie, onjuiste bediening en storing van een randapparaat.
• Besmetting met gevaarlijke stoffen of straling.
• Wijzigingen aan het product zonder uitdrukkelijke schriftelijke toestemming van de fabrikant.

Algemeen

• Draag de juiste beschermingsmiddelen en gebruik geïsoleerd gereedschap tijdens de installatie en bediening. Draag geen sieraden of andere metalen voorwerpen bij het werken aan of in de buurt van de batterij.
• Houd de batterij buiten het bereik van kinderen.
• Gooi de batterij niet weg als huishoudelijk afval. Volg de lokale, provinciale en federale wetten en voorschriften en gebruik indien nodig recyclingkanalen.
• In geval van brand, blus de brand met een FM-200- of CO2-brandblusser.
• Stel de batterij niet bloot aan ontvlambare of agressieve chemicaliën of dampen.
• Maak de batterij regelmatig schoon.
• Het wordt aanbevolen dat alle kabels niet langer zijn dan 10 meter, omdat te lange kabels leiden tot spanningsverlies.
• De kabelspecificaties die in de snelgids worden vermeld, zijn van toepassing op kritieke spanningsverliezen van minder dan 3% en zijn mogelijk niet van toepassing op alle configuraties.
• Stel de batterij niet bloot aan sterke elektrostatische velden, sterke magnetische velden of straling.

Batterijveiligheid

• Houd de batterij uit de buurt van water, warmtebronnen, vonken en gevaarlijke chemicaliën.
• Prik, laat vallen, verpletter, verbrand, doordring, schud, sla of stap niet op de batterij.
• Open, demonteer, repareer, manipuleer of wijzig de batterij niet.
• Raak geen terminals of connectoren aan.
• Zorg ervoor dat elke batterijlader of laadregelaar is losgekoppeld voordat u aan de batterij werkt.
• Sluit geen terminals aan op de batterij of koppel ze los zonder eerst de belastingen los te koppelen.
• Plaats geen gereedschap bovenop de batterij.
• Gebruik geschikte handlingapparatuur voor een veilig transport van de batterij.
• Steek geen vreemde voorwerpen in de positieve en negatieve polen van de batterij.
