Renogy Pro Series (RBT12100LFP-BT) Handleiding

Gebruikte symbolen

De volgende symbolen worden in de hele gebruikershandleiding gebruikt om belangrijke informatie te benadrukken.

WAARSCHUWING: Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot persoonlijk letsel of de dood.
LET OP: Geeft een kritieke procedure aan voor een veilige en correcte installatie en bediening.
OPMERKING: Geeft een belangrijke stap of tip aan voor optimale prestaties.

Inleiding

De Renogy Pro Series 12.8V 100Ah Smart Lithium Iron Phosphate Battery heeft een gepatenteerd batterijbehuizingsmateriaal in een kleiner formaat voor uw RV-toepassing.
Met een gewicht van slechts de helft van de loodzuur-tegenhangers, kan de batterij veilig worden ontladen tot 100% ontladingsdiepte (DOD), waardoor twee keer zoveel energie wordt geleverd. Gefabriceerd met batterijcellen van automotive-kwaliteit, beschikt de batterij over de hoogste veiligheidsnormen en een verlengde levensduur van 5000+ cycli. Bovendien biedt het slimme Battery Management System (BMS) uitgebreide bescherming aan de batterij.

Belangrijkste kenmerken

• Ongeëvenaarde prestaties
  Beschikt over een grotere energiedichtheid, een diepere ontladingscapaciteit, een hogere round-trip efficiency en een snellere laadsnelheid in een kleiner formaat dan concurrenten op de markt.
• Compromisloze kwaliteit
  Garandeert een uitzonderlijke levensduur met meer dan 5000 cycli (80% DOD), een continue laad- of ontlaadstroom van 100A en een breed scala aan bedrijfstemperaturen met de batterijcellen van automotive-kwaliteit.
• Betrouwbare beschermingsmechanismen
  Ontworpen met een stevige interne structuur voor RV-gebruik, en omvat meer dan 60 beveiligingen en alarmen via het slimme batterijbeheersysteem.
• Realtime monitoring via de DC Home-app
  U kunt de batterij-informatie op elk moment eenvoudig ophalen via de DC Home-app.
• Intelligente zelfverwarmingsfunctie & stabielere prestaties
  De ingebouwde verwarming werkt automatisch bij lage temperaturen om de batterij op te laden, waardoor de laadprestaties bij lage temperaturen worden gegarandeerd en de levensduur van de batterij wordt verlengd.
• Actieve veiligheidsbescherming met zelfregelende zekering
  Anders dan gewone passieve zekeringen, kan de zelfregelende zekering effectief batterijoverstroom- en overspanningsfouten voorkomen.
• De beste capaciteit in zijn klasse en eenvoudige uitbreiding
  De batterij biedt een maximale capaciteit van meer dan 105 Ah voor een duurzamere toepassing.
  Het ondersteunt maximaal 8 batterijen parallel, waardoor een maximum van 12,8 V 800 Ah bij 10,24 kWh wordt geleverd.

SKU

Wat zit er in de doos

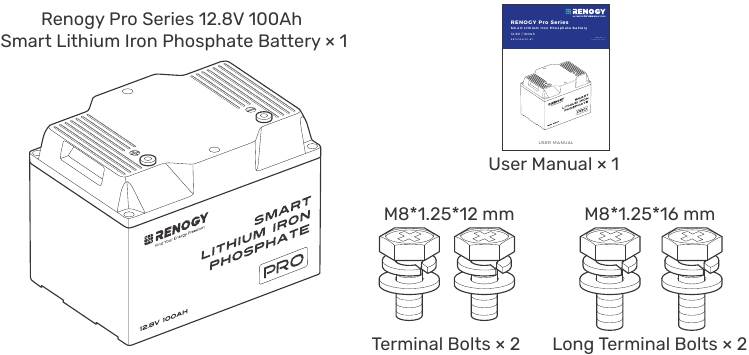

Zorg ervoor dat alle accessoires compleet zijn en geen tekenen van schade vertonen.

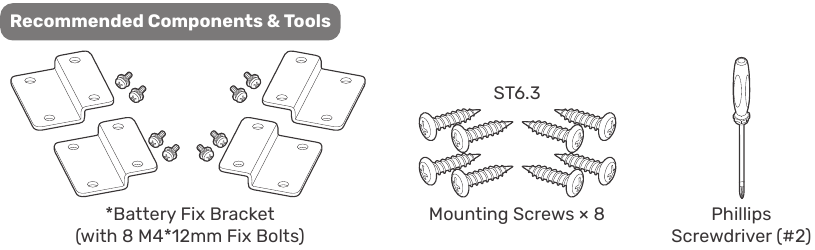

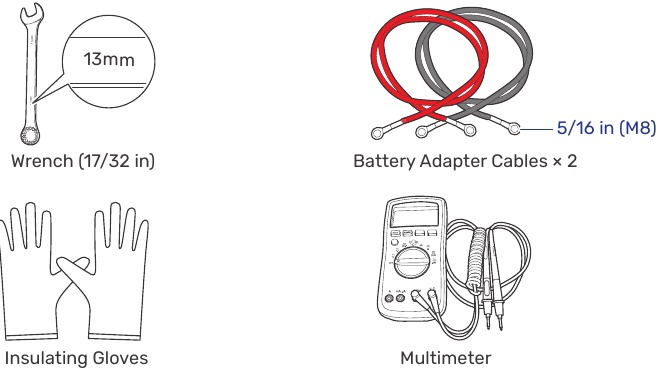

Vereiste gereedschappen en accessoires

Bereid, voordat u de batterij installeert en configureert, de aanbevolen gereedschappen, componenten en accessoires voor.
Raadpleeg voor het bepalen van de grootte van de batterijadapterkabels "Hoe adapterkabels te dimensioneren" in deze handleiding.

Maak kennis met uw product

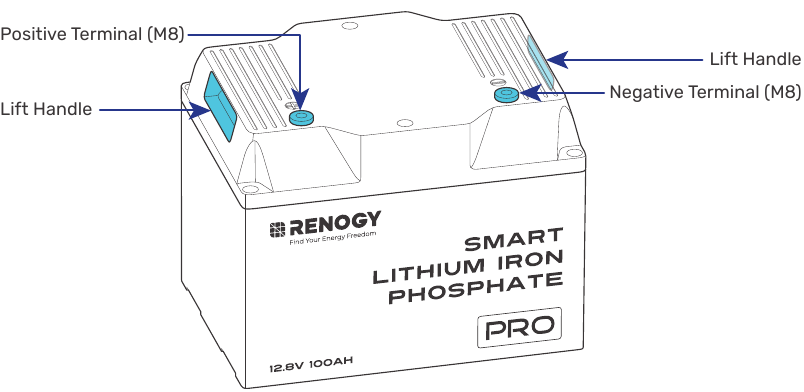

Bovenkant

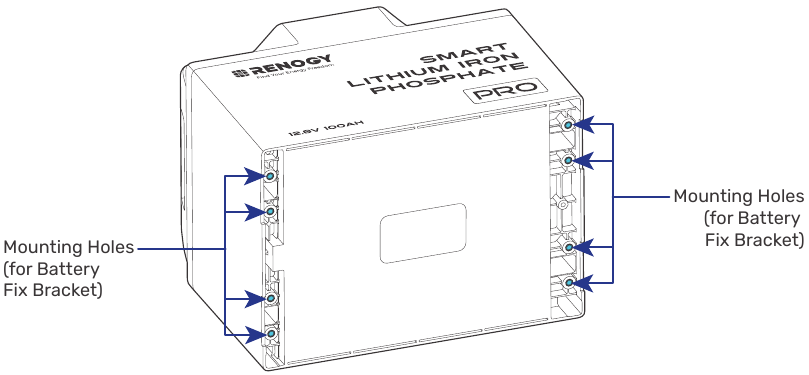

Onderkant

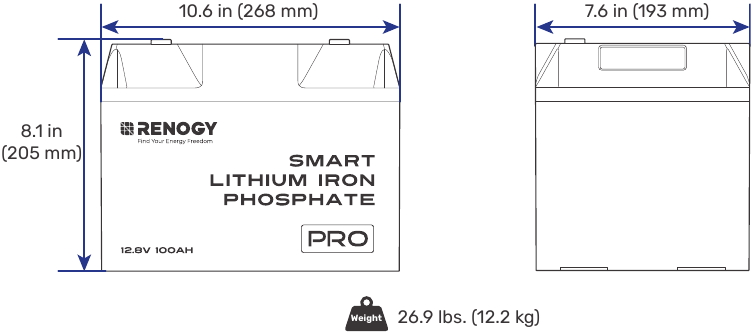

Afmetingen

Maattolerantie: ±0,2 inch (0,5 mm)

Hoe adapterkabels te dimensioneren

Gebruik batterijadapterkabels van de juiste grootte (apart verkrijgbaar) op basis van de verwachte belasting. Raadpleeg de onderstaande tabel voor koperkabelstroomvoerwaarden met verschillende kabeldiktes voor kabels tot 4 meter (13 voet). Kabels langer dan 4 meter (13 voet) vereisen mogelijk dikkere draden om overmatig spanningsverlies in ondermaatse bedrading te voorkomen.

De bovenstaande waarden zijn afkomstig uit NEC-tabel 310.17 voor koperkabels met een nominale waarde van 194°F (90°C), werkend bij een omgevingstemperatuur van niet meer dan 86°F (30°C).

Zet het apparaat vast

(Optioneel)
Het vastzetten van de batterij voorkomt schade aan de batterij door losse kabels en stoten.

Aanbevolen componenten gemarkeerd met "*" zijn beschikbaar op renogy.com.
Alternatieve montagemethoden zijn toegestaan om te voldoen aan de vereisten van specifieke toepassingen.
Kies de juiste montageschroeven die specifiek zijn voor uw installatieplaats. Deze handleiding gebruikt zelftappende schroeven voor houten wanden als voorbeeld.
Installeer batterijen niet zijwaarts of ondersteboven.

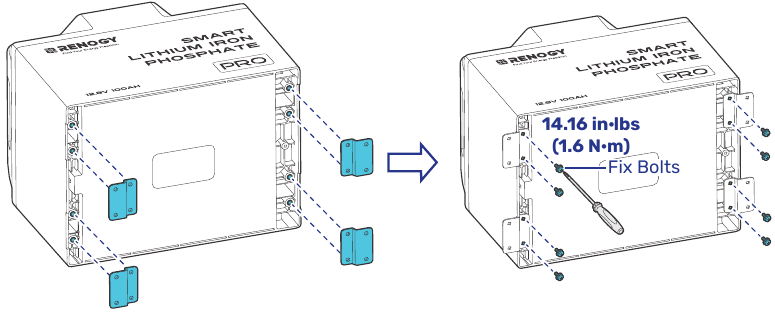

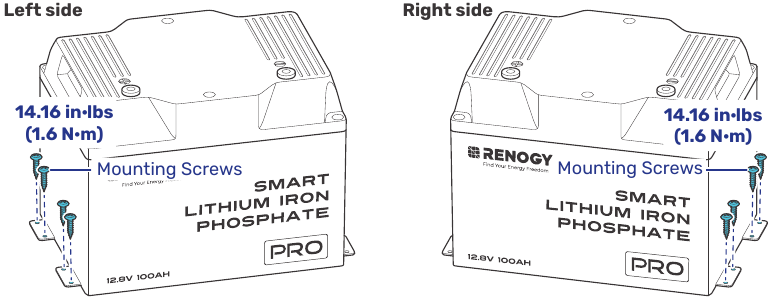

1. Installeer de batterijbevestigingsbeugel via de montagegaten op de batterij.

2. Monteer de batterij op een vlakke ondergrond.

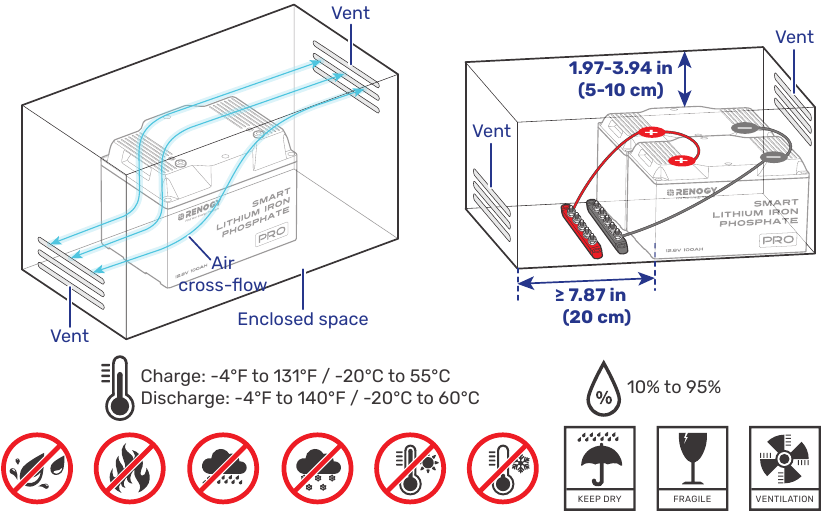

Plan een montageplaats

Voor optimale batterijprestaties wordt aanbevolen om de batterij te installeren op een schone, koele en droge plaats, vrij van ophoping van water, olie of vuil. Ophoping van dergelijke materialen op de batterij kan leiden tot stroomlekkage, zelfontlading en zelfs kortsluiting.

Er moet voldoende luchtstroom worden voorzien om overmatige warmteophoping te voorkomen en temperatuurverschillen tussen de aangesloten batterijen te minimaliseren.
Deze gebruikershandleiding gebruikt een batterij als voorbeeld om te illustreren hoe de batterij moet worden geïnstalleerd.

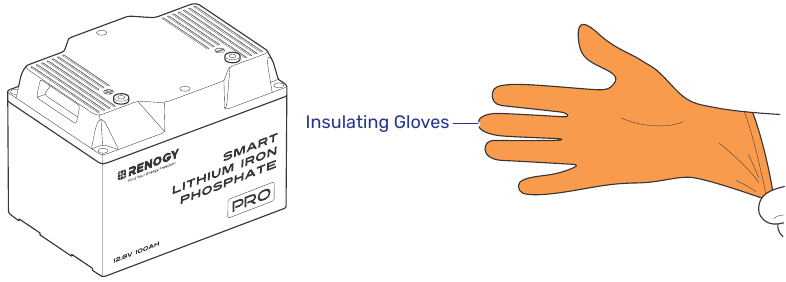

Draag isolerende handschoenen

Controleer het product

Inspecteer de batterij op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon, vrij van vuil en corrosie en droog zijn.

Raak het blootliggende elektrolyt of poeder niet aan als de batterij beschadigd is.
Als onbedekt elektrolyt of poeder in contact komt met uw huid of ogen, spoel het dan onmiddellijk uit met veel schoon water en zoek medische hulp.

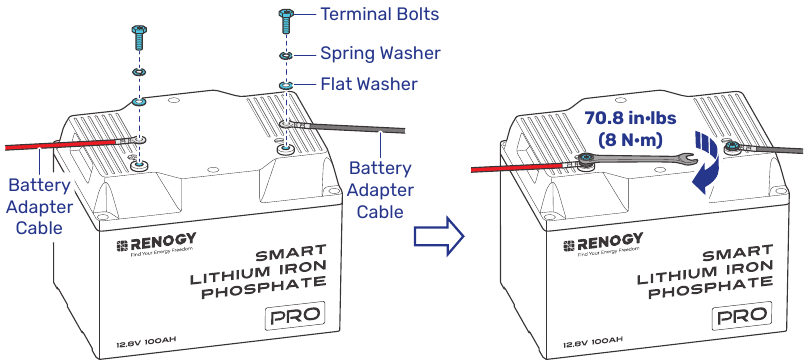

Installeer de apparaataansluitingen

Zorg ervoor dat de kabeloog en het bovenoppervlak van de aansluiting in contact staan en plaats de ringen bovenop de oog. Plaats de ringen niet tussen de batterijaansluiting en de kabeloog om hoge weerstand en overmatige verwarming te voorkomen.
Vermijd kortsluiting van de batterijaansluitingen om onomkeerbare schade aan het systeem en de batterij te voorkomen die wordt veroorzaakt door stroomstoten.
Controleer de polariteit voordat u gaat bedraden om onomkeerbare batterijschade als gevolg van polariteitsomkering te voorkomen.
Raak de positieve en negatieve polen van de batterij niet met uw handen aan.
Volg de door de fabrikant aanbevolen aanhaalmomenten bij het vastzetten van kabelverbindingen om een veilige en betrouwbare werking van het systeem te garanderen. Te strak aandraaien kan leiden tot het breken van de aansluiting, terwijl losse verbindingen kunnen leiden tot het smelten van de aansluiting of brand. Gebruik de meegeleverde lange aansluitbouten bij het vastzetten van meerdere kabelogen op één batterijaansluiting.

Sluit het product aan op andere apparaten

Gebruik stroomonderbrekers, zekeringen of ontkoppelaars van de juiste grootte, bepaald door een gecertificeerde elektricien, erkende installateurs of regionale codeautoriteiten, om alle elektrische apparatuur te beschermen.

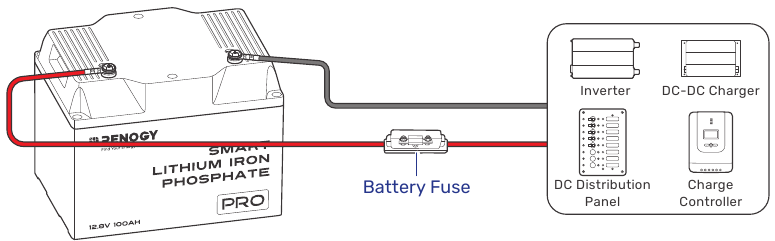

• Voor een enkele batterij

• Voor batterijen parallel

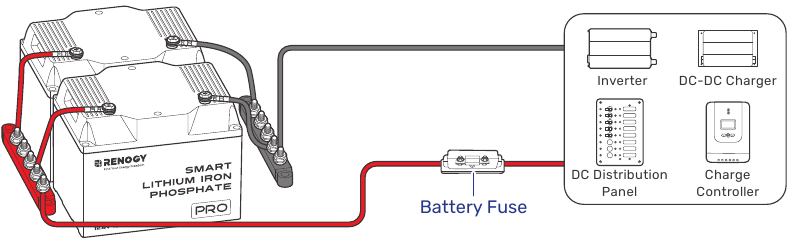

De unit parallel aansluiten

Spanning en stroom berekenen in parallelle schakelingen

Deze batterij is alleen ontworpen voor parallel gebruik.
Lange terminalbouten (M8 * 1.25 * 16 mm) moeten worden gebruikt om de batterijadapterkabels vast te zetten. Het aanbevolen aanhaalmoment is 8 N·m.
Sluit geen batterijen met verschillende chemische samenstellingen, nominale capaciteiten, nominale spanningen, merken of modellen parallel of in serie aan. Dit kan leiden tot mogelijke schade aan de batterijen en de aangesloten apparaten, en kan ook veiligheidsrisico's opleveren.
Vermijd het aansluiten van batterijen die langer dan een half jaar geleden zijn gekocht. Na verloop van tijd kunnen batterijen degraderen en kan hun prestatie afnemen, wat hun vermogen om betrouwbare stroom te leveren kan beïnvloeden en tot veiligheidsrisico's kan leiden.
De kabels tussen elke aangesloten batterij moeten even lang zijn om ervoor te zorgen dat alle batterijen even goed samen kunnen werken.

Batterijen in evenwicht brengen vóór aansluiting

Voordat u batterijen parallel aansluit, is het belangrijk om ze in evenwicht te brengen om spanningsverschillen te verminderen en hun prestaties te optimaliseren. Volg deze drie stappen:

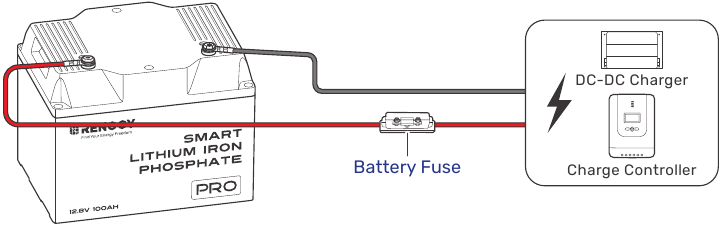

1. Laad elke batterij afzonderlijk op tot haar volledige capaciteit met behulp van een geschikte oplader.

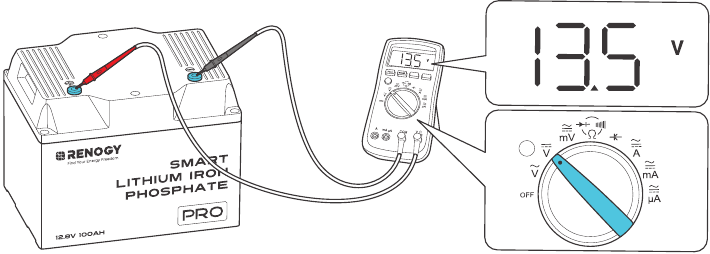

2. Gebruik een voltmeter om de spanning van elke batterij te meten. Het is het beste om het spanningsverschil van elke batterij kleiner te houden dan 0,1V.

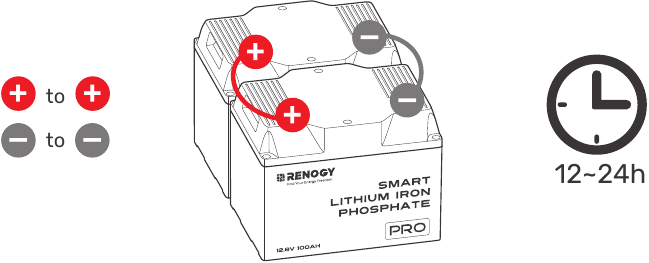

3. Sluit alle batterijen parallel aan en laat ze 12 tot 24 uur samen rusten.


Het wordt aanbevolen om de batterijspanningen periodiek, om de zes maanden, opnieuw in evenwicht te brengen bij het aansluiten van meerdere batterijen als een batterijsysteem. Kleine spanningsverschillen kunnen in de loop van de tijd tussen batterijen optreden als gevolg van factoren zoals batterijchemie, capaciteit, temperatuur en gebruikspatronen.

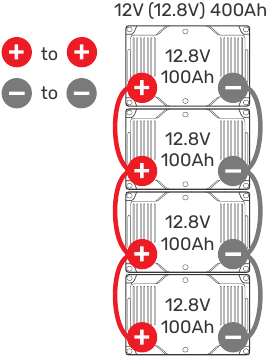

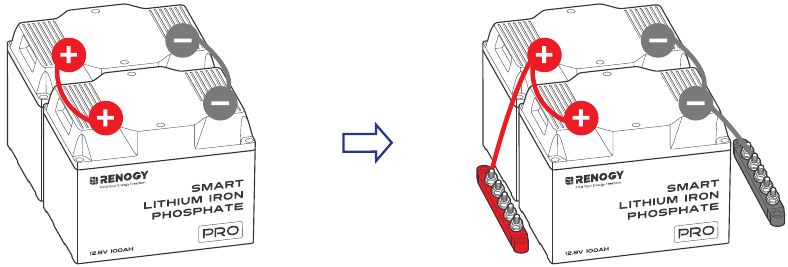

Installatiestappen voor parallelle aansluiting

U kunt geschikte stroomrails kiezen in parallelle aansluitingen. Stroomrails helpen bij het verwerken van hoge stromen en zijn meestal gerangschikt in een parallelle of gestapelde configuratie om het elektrische vermogen efficiënt te verdelen.
Houd er rekening mee dat de hieronder beschreven methoden voor kabelaansluiting alleen ter referentie dienen, aangezien de optimale aanpak kan variëren afhankelijk van de specifieke situatie. Het is essentieel om rekening te houden met verschillende factoren, zoals de kabelgrootte, de gebruikte apparatuur en de omgevingsomstandigheden.

Batterijcelbalancering

De batterij maakt gebruik van een bypasscircuit om het evenwicht tussen elke batterijcelgroep te handhaven. Elke batterijcelgroep is parallel geschakeld met een bypassweerstand en een schakelaar. Als de batterijcelgroep met de hoogste spanning tijdens het laadproces de ingestelde startspanning voor de balancering bereikt en het spanningsverschil tussen de batterijcelgroep met de hoogste spanning en de batterijcelgroep met de laagste spanning de ingestelde spanningsverschil overschrijdt, wordt de schakelaar die is aangesloten op de batterijcelgroep met de hoogste spanning gesloten. Deze actie leidt de laadstroom om de batterijcelgroep met de hoogste spanning heen via de bypassweerstand totdat het spanningsverschil onder de ingestelde waarde daalt. Om overmatig energieverlies te voorkomen, wordt de balancering van de batterijcel alleen uitgevoerd tijdens het laadproces.

24/7 bewaking op afstand via DC Home-app

1. Download de DC Home-app. Log in op de app met uw account.

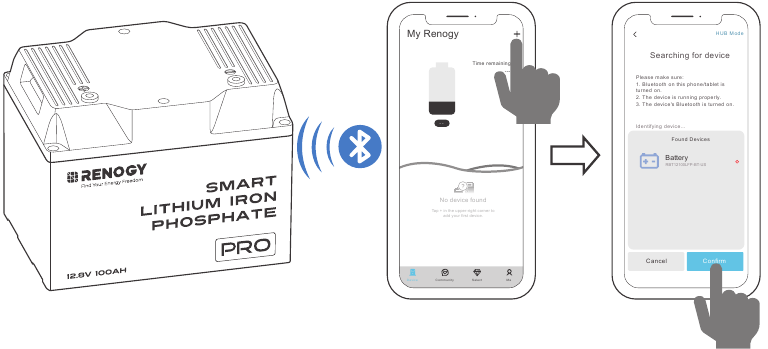

2. Koppel de batterij met de DC Home-app. Bewaak de batterijparameters via de app.


Instellingen voor laad-/ontlaadparameters

Laad- en ontlaadlogica

De batterij kan worden ontvangen met een gedeeltelijke laadstatus (SOC), afhankelijk van de tijd tussen fabricage en verzending. Het is cruciaal om de batterij volledig op te laden vóór het eerste gebruik. Als de batterij wordt uitgeschakeld vanwege een lage SOC, koppelt u deze onmiddellijk los van de belastingen en laadt u deze op om onomkeerbare schade te voorkomen. Volg de instructies in deze gebruikershandleiding voor het correct opladen en gebruiken om optimale batterijprestaties en een lange levensduur te garanderen.

Laadlogica

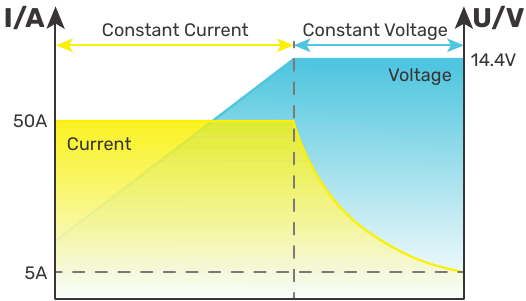

Het standaardlaadproces voor de batterij omvat het laden met een constante stroom van 50 A totdat de batterijspanning 14,4 V bereikt, gevolgd door het laden met een constante spanning van 14,4 V terwijl de laadstroom wordt afgebouwd. Het laadproces wordt als voltooid beschouwd wanneer de laadstroom minder is dan 5A (ook bekend als staartstroom).
Het standaardlaadproces duurt doorgaans 2,5 uur en vereist dat de batterijtemperaturen tussen 0°C en 55°C liggen voor veilig opladen. Als u de batterij zwevend laat staan, blijven de batterijcellen in evenwicht zonder de batterij te beschadigen.

Lithiumbatterijen zijn compatibel met verschillende laadmethoden, waaronder MPPT-laadregelaar, AC-lader en DC-DC-lader. De cruciale parameterinstelling voor deze laders is om de laadspanning, boostspanning of bulkspanning in te stellen op 14,4 V (±0,2 V).
Laad de batterij niet te veel op en ontlaad haar niet te veel.
Ontlaad de batterij niet bij hoge temperaturen boven 60°C.
Laad de batterij alleen op met een batterijlader of laadregelaar die compatibel is met lithium-ijzerfosfaatbatterijen.
Overschrijd de maximale continue laadstroom (100 A) van de batterij niet.

Ontlaadlogica

Tijdens het standaardontladen wordt de batterij ontladen met een constante stroom van 50A totdat de spanning daalt tot 10V. Om veilig ontladen te garanderen, moet de batterijtemperatuur tussen -20°C en 60°C liggen.

Om een veilig en optimaal batterijgebruik te garanderen, wordt aanbevolen om de batterij te koppelen met ontlaadapparatuur die is voorzien van een laagspanningsontkoppelingsfunctie (LVD).
Sluit geen grote belastingen aan op de batterij wanneer deze bijna leeg is.
Overschrijd de maximale continue ontlaadstroom (100 A) van de batterij niet.

De SOC schatten

De onderstaande SOC-waarden zijn schattingen op basis van de open circuitspanning wanneer de batterij 30 minuten in rust is, niet in laad- of ontlaadtoestand.

De bovenstaande tabel is alleen ter referentie, omdat er kleine variaties in de batterijspanning kunnen optreden tussen verschillende batterijen.

Zelfverwarmingsfunctie

De normale werking van de zelfverwarmingsfunctie vereist een stabiele laadstroom van meer dan 4 A voor elke batterij in de parallelle batterijbank. De zelfverwarmingsfunctie begint automatisch te werken zodra de batterij en de batterijtemperatuur onder 5°C dalen en stopt automatisch met werken zodra de batterijtemperatuur boven 10°C stijgt. De temperatuurstijgingssnelheid is ongeveer 11°C per uur bij gebruik op vol vermogen van 55 W (4 A).

Batterijbeheersysteem

Dit slimme batterijbeheersysteem heeft meer dan 60 foutmeldingen en beveiligingen om de veiligheid van uw batterij volledig te beschermen. Hieronder geven we een overzicht van enkele veelvoorkomende fouten en beveiligingen ter referentie.

Probleemoplossing

Neem voor verdere hulp contact op met de technische ondersteuning van Renogy via https://www.renogy. com/contact-us.

Specificaties

Onderhoud en opslag

Inspectie

Voer regelmatig inspecties uit aan de hand van de onderstaande stappen:

• Controleer het uiterlijk van de batterij. De behuizing en terminals van de batterij moeten schoon, droog en vrij van corrosie zijn.
• Controleer batterijkabels en aansluitingen. Vervang beschadigde kabels en draai losse aansluitingen vast.

In bepaalde toepassingsscenario's kan er corrosie rond de terminals optreden. Corrosie kan leiden tot een verhoogde weerstand en slecht contact. Het wordt aanbevolen om regelmatig isolatievet op elke terminal aan te brengen. Isolatievet kan een vochtbestendige afdichting vormen en de terminals beschermen tegen corrosie.

Reinigen

Reinig de batterij regelmatig aan de hand van de onderstaande stappen:

• Ontkoppel de batterij van het systeem.
• Verwijder bladeren en vuil van de batterij.
• Reinig de batterij met een zachte, pluisvrije doek. De doek kan worden bevochtigd met water of milde zeep en water als de batterij erg vuil is.
• Droog de batterij af met een zachte, pluisvrije doek.
• Houd de omgeving rond de batterij schoon.
• Sluit de batterij opnieuw aan op het systeem.

Spanning controleren

Controleer de batterijspanning regelmatig om de staat van de batterij te beoordelen. Als de batterij niet kan worden geactiveerd met een laad-/ontlaadstroom van meer dan 1 A of de batterij wordt geactiveerd met een open circuitspanning van minder dan 10 V, is de batterij mogelijk ernstig overontladen als gevolg van zelfontlading of parasitaire belastingen. Stop met het gebruik van de batterij totdat de storing kan worden verholpen en de batterij kan worden opgeladen.

Opslag

Volg de onderstaande tips om ervoor te zorgen dat de batterij in goede staat uit de opslag komt:

• Laad de batterij op tot 30% tot 50% SOC.
• Ontkoppel de batterij van het systeem.
• Bewaar de batterij in een goed geventileerde, droge, schone ruimte met temperaturen tussen -13°F (-25°C) en 149°F (65°C).
• Stel de batterij niet bloot aan direct zonlicht, vocht of neerslag.
• Behandel de batterij voorzichtig om scherpe schokken of extreme druk op de batterijbehuizing te voorkomen.
• Laad de batterij ten minste één keer per 3~6 maanden op om overontlading te voorkomen.
• Laad de batterij volledig op wanneer deze uit de opslag wordt gehaald.

Belangrijke veiligheidsinstructies

Renogy aanvaardt geen aansprakelijkheid voor schade veroorzaakt door:

• Overmacht, inclusief brand, tyfoon, overstroming, aardbeving, oorlog en terrorisme.
• Opzettelijk of per ongeluk verkeerd gebruik, misbruik, verwaarlozing of onjuist onderhoud, en gebruik onder abnormale omstandigheden.
• Onjuiste installatie, onjuiste bediening en storing van een randapparaat.
• Besmetting met gevaarlijke stoffen of straling.
• Wijzigingen aan het product zonder uitdrukkelijke schriftelijke toestemming van de fabrikant.

Algemeen

• Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens de installatie en bediening. Draag geen sieraden of andere metalen voorwerpen wanneer u aan of rond de batterij werkt.
• Houd de batterij buiten het bereik van kinderen.
• Gooi de batterij niet weg als huishoudelijk afval. Houd u aan de lokale, provinciale en federale wet- en regelgeving en gebruik indien nodig recyclingkanalen.
• Blus de brand in geval van brand met een FM-200- of CO2-brandblusser.
• Stel de batterij niet bloot aan ontvlambare of agressieve chemicaliën of dampen.
• Reinig de batterij regelmatig.
• Het wordt aanbevolen dat alle kabels niet langer zijn dan 10 meter, omdat overdreven lange kabels leiden tot spanningsverlies.
• De kabelspecificaties die in de snelgids worden vermeld, zijn van toepassing op kritieke spanningsverliezen van minder dan 3% en zijn mogelijk niet van toepassing op alle configuraties.
• Stel de batterij niet bloot aan sterke elektrostatische velden, sterke magnetische velden of straling.
