Renogy Core Series, RBT1250LFP Handleiding
Inhoud
- 1 Voordat u begint
- 2 Uitleg van symbolen
- 3 Veiligheidsmaatregelen
- 4 Batterij installatie
- 5 Batterij gebruik
- 6 Batterij opslag
- 7 Batterijbeheersysteem (BMS)
- 8 Batterijspecificaties
- 9 Specificaties beschermingscircuitmodule (PCM)
- 10 Renogy ondersteuning
- 11 Referenties
- 12 Download handleiding
- 13 In andere talen
Voordat u begint
De gebruikershandleiding bevat belangrijke bedienings- en onderhoudsinstructies voor de Renogy Core Series 12.8V 50Ah Deep Cycle Lithium Iron Phosphate-batterij (hierna "batterij" genoemd).
Lees de gebruikershandleiding zorgvuldig door voordat u de batterij gaat gebruiken en bewaar deze voor toekomstig gebruik. Het niet opvolgen van de instructies of voorzorgsmaatregelen in de gebruikershandleiding kan leiden tot elektrische schokken, ernstig letsel of de dood, of kan de batterij beschadigen, waardoor deze mogelijk onbruikbaar wordt.
- Renogy garandeert de nauwkeurigheid, volledigheid en toepasbaarheid van de informatie in de gebruikershandleiding op het moment van drukken, vanwege voortdurende productverbeteringen die zich kunnen voordoen.
- Renogy aanvaardt geen verantwoordelijkheid of aansprakelijkheid voor persoonlijke en materiële schade, zowel direct als indirect, veroorzaakt door het feit dat de gebruiker het product niet heeft geïnstalleerd en gebruikt in overeenstemming met de gebruikershandleiding.
- Renogy is niet verantwoordelijk of aansprakelijk voor defecten, schade of letsel als gevolg van reparatiepogingen door onbevoegd personeel, onjuiste installatie of ongeschikte bediening.
- De illustraties in de gebruikershandleiding zijn uitsluitend bedoeld voor demonstratiedoeleinden. Details kunnen er iets anders uitzien, afhankelijk van de productrevisie en de marktregio.
- Renogy behoudt zich het recht voor om de informatie in de gebruikershandleiding zonder voorafgaande kennisgeving te wijzigen. Ga voor de meest recente gebruikershandleiding naar renogy.com.
Uitleg van symbolen
 Gevaarlijke hoogspanning |  Oogbescherming verplicht |  Noodoogdouche |   Brandgevaar, licht ontvlambaar materiaal |
| Raak geen aansluitingen of connectoren aan om elektrische schokken te voorkomen. | Draag ALTIJD beschermende kleding en een veiligheidsbril bij het werken met de Lithium Iron Phosphate-batterij. | Elk onbedekt batterijmateriaal, zoals elektrolyt of poeder op de huid of in de ogen, moet onmiddellijk met veel schoon water worden weggespoeld. Zoek daarna medische hulp. Morsen op kleding moet met water worden uitgespoeld. | De aansluitingen van de Lithium Iron Phosphate-batterij zijn altijd actief. Plaats er GEEN gereedschap op. Veroorzaak GEEN kortsluiting en gebruik de batterij niet buiten de gespecificeerde elektrische waarden. |
Veiligheidsmaatregelen
- Gebruik stroomonderbrekers, zekeringen of scheiders die geschikt zijn gedimensioneerd door gecertificeerde elektriciens, erkende installateurs of regionale code-instanties om alle elektrische apparatuur in uw systeem te beschermen. De batterij bevat een batterijbeheersysteem (BMS) dat de batterijcellen beschermt tegen overladen, overmatig ontladen en overstroom, maar dit alleen beschermt uw systeem niet tegen ernstige elektrische omstandigheden.
- Controleer de polariteit voordat u de bedrading aansluit. Omgekeerde polariteit kan en zal de batterij vernielen.
- Maak GEEN kortsluiting tussen de batterijaansluitingen. Dit kan pieken in de stroomsterkte veroorzaken en leiden tot onomkeerbare schade aan het systeem en de batterij (en mogelijk een explosie veroorzaken).
- Draag de juiste persoonlijke beschermingsmiddelen bij het werken aan de batterij.
- Sluit ALLEEN identieke batterijen parallel of in serie aan om de beste batterijprestaties te garanderen.
- Als de batterij wordt uitgeschakeld vanwege een lage laadtoestand, koppel dan de batterij los van uw apparatuur om parasitaire belastingen te vermijden en laad de batterij zo snel mogelijk op.
- Het wordt ten zeerste aanbevolen om de batterij te combineren met laagspanningsontkoppelingsapparaten in de systeemconfiguratie.
Batterij installatie
Voor een veilige en betrouwbare installatie zijn getrainde en gecertificeerde technici vereist. Dit gedeelte kan alleen dienen als richtlijn, aangezien niet alle scenario's kunnen worden behandeld.
- Stap 1: Plaats een montageplaats.
Voor optimale batterijprestaties wordt aanbevolen om de batterij te installeren op een schone, koele en droge plaats, vrij van ophoping van water, olie of vuil. Ophoping van dergelijke materialen op de batterij kan leiden tot stroomlekken, zelfontlading en zelfs kortsluiting. - Stap 2: Draag beschermende kleding en een veiligheidsbril.
- Stap 3: Controleer de batterij.
Omgekeerde polariteit kan en zal de batterij vernielen. Gebruik een multimeter om de juiste polariteit te bepalen
Inspecteer de batterij op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon, vrij van vuil en corrosie en droog zijn. - Stap 4: Dimensionering van de batterijkabels op de juiste manier.
Gebruik hoogwaardig koper met veel strengen en kabels met een zware dikte om mogelijke belastingen van de batterij aan te kunnen. Zorg ervoor dat u identieke kabellengtes aanhoudt. - Stap 5: Installeer de batterijaansluitingen.
Controleer de batterijpolariteit. Omgekeerde polariteit kan en zal de batterij vernielen. Gebruik een multimeter om de juiste polariteit te bepalen.
Voltooi altijd eerst de negatieve aansluitingen en daarna de positieve. Sluit batterijen indien nodig in serie of parallel aan. - Stap 6: Sluit de batterij aan op andere apparaten.
- Stap 7: Draai de kabelverbindingen vast.
Het te strak aandraaien van kabelverbindingen kan leiden tot het breken van de aansluitingen en losse kabelverbindingen kunnen leiden tot het smelten van de aansluitingen of brand.

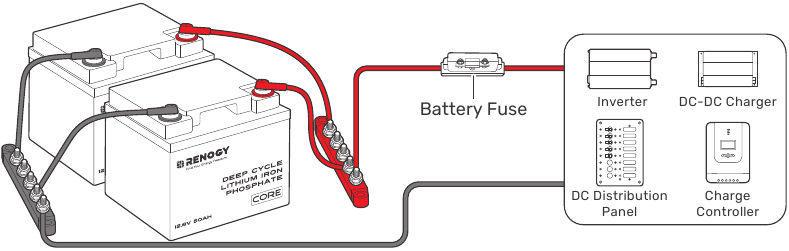

Voor batterijen in parallel

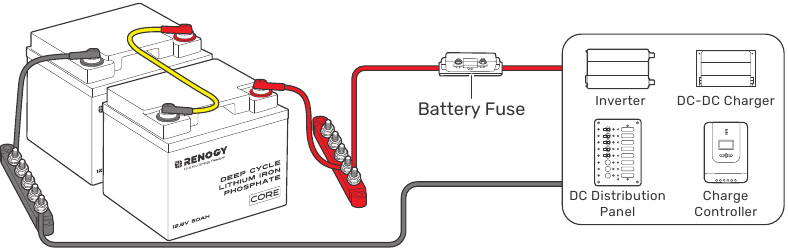

Voor batterijen in serie
Batterij gebruik
- Afhankelijk van de verzendtijden en de tijd sinds de fabricage, kan de batterij worden ontvangen met een gedeeltelijke laadtoestand. Laad de batterij volledig op voor het eerste gebruik.
- Standaard opladen bestaat uit opladen met een constante stroom van 0,5C totdat de batterij 14,4V bereikt. De batterij wordt vervolgens opgeladen met een constante spanning van 14,4V, terwijl de laadstroom wordt afgebouwd. Het opladen wordt als voltooid beschouwd wanneer de laadstroom is afgenomen tot 0,05C. Veilig opladen vereist temperaturen tussen 0°C en 55°C (32°F en 131°F) en duurt ongeveer 2,5 uur.
- Voor standaard ontladen wordt de batterij ontladen met een constante stroom van 0,5C totdat de batterij 10V bereikt. Veilig ontladen vereist temperaturen tussen -20°C en 60°C (-4°F en 131°F).
Batterij opslag
- Laad de batterij op tot 30% ~ 50% en bewaar de batterij in een open, goed geventileerde, droge, schone ruimte met temperaturen van ongeveer 25°C (77°F).
- Lange opslagperioden kunnen de batterijprestaties verslechteren. Het wordt aanbevolen om de batterij minstens één keer per drie maanden op te laden om overmatige ontlading te voorkomen.
Batterijbeheersysteem (BMS)
De BMS beschermt en schakelt de batterij uit wanneer deze te veel is ontladen of kortgesloten. In deze zeldzame gevallen zal de batterij een spanning van 0V vertonen. Activeer de batterij met behulp van een externe oplaadbron met een lithiumbatterij-activeringsfunctie. Neem contact op met ons Tech Support-team op (909)287-7111 voor meer informatie over het BMS.
Batterijspecificaties
| Model | RBT1250LFP | ||
| Elektrische kenmerken | Nominale spanning | 12.8V | |
| Nominale capaciteit (0.5C) | 50Ah | ||
| Energie | 640Wh | ||
| Specifieke energie | 116.36Wh/kg | ||
| Interne weerstand | ≤20mΩ | ||
| Levensduur van de cyclus | ≥3500 cycli (25°C, 0.5C, DOD 80%, EOL 80%) | ||
| Oplaadparameters | Laadspanning | 14.4V (±0.2V) | |
| Maximale continue laadstroom | 50A | ||
| Laad afbreekspanning | 14.6V | ||
| Ontladingsparameters | Maximale continue ontlaadstroom | 50A | |
| Ontlaad afbreekspanning | 10V | ||
| Temperatuurparameters | Bedrijfstemperatuurbereik (60±25% R.H.) | Opladen | 0°C tot 55°C / 32°F tot 131°F |
| Ontladen | -20°C tot 60°C / -4°F tot 140°F | ||
| Aanbevolen | 23°C (±5°C) / 73.4°F (±9°F) | ||
| Opslagtemperatuurbereik (60±25% R.H.) | -25°C tot 65°C / -13°F tot 149°F | ||
| Mechanische eigenschappen | Afmetingen | Lengte | 198 mm / 7.8 inch |
| Breedte | 165 mm / 6.5 inch | ||
| Hoogte | 169 mm / 6.7 inch | ||
| Gewicht | 5.35 kg / 11.8 lbs | ||
| Materiaal behuizing | ABS+PC | ||
| Aansluiting model | M8 x 1.25 x 16 mm | ||
| Extra aansluiting model | M8 x 1.25 x 20 mm | ||
Specificaties beschermingscircuitmodule (PCM)
| Batterijwerkingsstatus | Voorwaarde (alleen ter referentie) | ||
| Overspanning batterijcel | Bescherming | Trigger | Batterijcelspanning ≥ 3.65V |
| Herstellen | Batterijcelspanning ≤ 3.55V / Ontlaadstroom ≥ 1A | ||
| Onderspanning batterijcel | Bescherming | Trigger | Batterijcelspanning ≤ 2.3V |
| Herstellen | Batterijcelspanning≥2.7V / Laadstroom ≥ 1A | ||
| Hoge oplaadtemperatuur | Bescherming | Trigger | Batterijtemperatuur ≥ 131°F (55°C) |
| Herstellen | Batterijtemperatuur ≤ 122°F (50°C) | ||
| Hoge ontladingstemperatuur | Bescherming | Trigger | Batterijtemperatuur ≥ 149°F (65°C) |
| Herstellen | Batterijtemperatuur ≤ 131°F (55°C) | ||
| Lage oplaadtemperatuur | Bescherming | Trigger | Batterijtemperatuur ≤ 32°F (0°C) |
| Herstellen | Batterijtemperatuur ≥ 41°F (5°C) | ||
| Lage ontladingstemperatuur | Bescherming | Trigger | Batterijtemperatuur ≤ -4°F (-20°C) |
| Herstellen | Batterijtemperatuur ≥ 5°F (-15°C) | ||
| Laadstroom | Bescherming | Trigger | Laadstroom ≥ 65A (Vertraging 5s) |
| Herstellen | Koppel de oplader los of ontlaadstroom ≥ 1A | ||
| Ontlaadstroom | Bescherming | Trigger | Ontlaadstroom ≥ 165A (Vertraging 0.5s) |
| Herstellen | Koppel de belasting los of laadstroom ≥ 1A | ||
| Kortsluiting | Bescherming | Trigger | Ontlaadstroom ≥ 600A |
| Herstellen | Verwijder de kortsluiting (400μs) of laadstroom ≥ 1A | ||
Renogy ondersteuning
Om meer mogelijkheden van zonne-energiesystemen te ontdekken, gaat u naar het Renogy Learning Center op: renogy.com/learning-center
Voor technische vragen over uw product in de VS, neemt u contact op met het technische ondersteuningsteam van Renogy via:
renogy.com/contact-us
1(909)2877111
Voor technische ondersteuning buiten de VS, bezoekt u de lokale website hieronder:
Canada
ca.renogy.com
Verenigd Koninkrijk
uk.renogy.com
Overig Europa
eu.renogy.com
Met Renogy Power Plus blijft u op de hoogte van aankomende innovaties op het gebied van zonne-energie, kunt u uw ervaringen delen met uw zonne-energiereis en in contact komen met gelijkgestemde mensen die de wereld veranderen in de Renogy Power Plus-community.
@Renogy Solar
@renogyofficial
@Renogy
Referenties
![www.renogy.com]()
Renogy US Official | Vertrouwde energieoplossingen![www.renogy.com]()
Renogy Learning Center![renogy.com]()
Contact Us | Renogy zonnepanelen en complete zonne-energiesets![ca.renogy.com]()
Renogy CA Official | Vertrouwde energieoplossingen![uk.renogy.com]()
Renogy UK Official | Vertrouwde energieoplossingen![eu.renogy.com]()
Renogy EU Official | Vertrouwde energieoplossingen
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Renogy Core Series, RBT1250LFP Handleiding
