Renogy RBC2125DS-21W handleiding

Voordat u begint

De gebruikershandleiding bevat belangrijke bedienings- en onderhoudsinstructies voor de Renogy 12V/24V 50A IP67 Dual Input DC-DC On-Board met MPPT-batterijlader (hierna de batterijlader genoemd).

Lees de gebruikershandleiding zorgvuldig door voor gebruik en bewaar deze voor toekomstig gebruik. Het niet opvolgen van de instructies of voorzorgsmaatregelen in de gebruikershandleiding kan leiden tot elektrische schokken, ernstig letsel of de dood, of kan de batterijlader beschadigen, waardoor deze mogelijk onbruikbaar wordt.

• Renogy garandeert de nauwkeurigheid, toereikendheid en toepasbaarheid van de informatie in de gebruikershandleiding op het moment van drukken vanwege voortdurende productverbeteringen die kunnen optreden.
• Renogy aanvaardt geen verantwoordelijkheid of aansprakelijkheid voor persoonlijk en materiële schade, direct of indirect, veroorzaakt door het feit dat de gebruiker het product niet installeert en gebruikt in overeenstemming met de gebruikershandleiding.
• Renogy is niet verantwoordelijk of aansprakelijk voor defecten, schade of letsel als gevolg van reparaties die zijn uitgevoerd door ongekwalificeerd personeel, onjuiste installatie en ongeschikte bediening.
• De illustraties in de gebruikershandleiding zijn uitsluitend bedoeld voor demonstratiedoeleinden. Details kunnen enigszins afwijken, afhankelijk van de productrevisie en de marktregio.
• Renogy behoudt zich het recht voor om de informatie in de gebruikershandleiding zonder voorafgaande kennisgeving te wijzigen. Ga voor de meest recente gebruikershandleiding naar renogy.com.

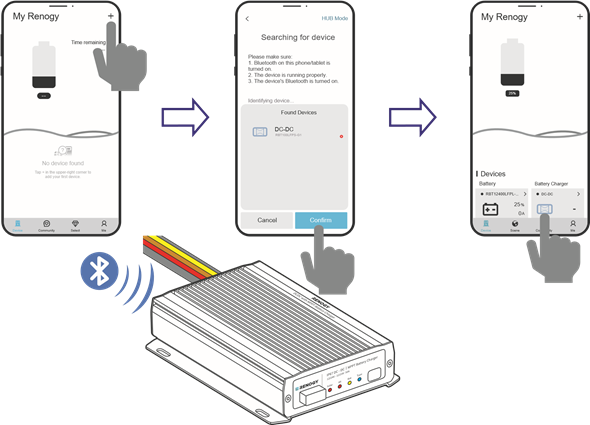

DC Home-app

Algemene informatie

Gebruikte symbolen

De volgende symbolen worden in de gebruikershandleiding gebruikt om belangrijke informatie te markeren.

	WAARSCHUWING: Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot persoonlijk letsel of de dood.
	VOORZICHTIG: Geeft een kritieke procedure aan voor een veilige en correcte installatie en bediening.
	OPMERKING: Geeft een belangrijke stap of tip aan voor optimale prestaties.

Inleiding

De Renogy 12V/24V 50A IP67 Dual Input DC-DC On-Board met MPPT-batterijlader stelt u in staat om uw huisaccu (hulpaccu) op te laden via zonnepanelen of de startaccu in uw camper. Het is een laadapparaat dat niet alleen gelijkstroom omzet in de juiste spanning voor het opladen van een accu, maar ook MPPT-technologie (Maximum Power Point Tracking) bevat om de energieomzetting van zonnepanelen te optimaliseren.

De batterijlader is veelzijdig en kan worden aangesloten op 12V- of 24V-hulpaccu's. De ingebouwde buck-omvormermodule is ontworpen om zich aan te passen aan verschillende spanningsvereisten, waardoor 12V-zonnepanelen 24V-accu's op hun oorspronkelijke spanning kunnen opladen en 24V-zonnepanelen 12V-accu's op hun oorspronkelijke spanning kunnen opladen.

Dankzij de exclusieve intelligente laadlogica geeft de batterijlader prioriteit aan zonne-energie en past hij automatisch de werkmodi aan op basis van de intensiteit van het zonlicht, waardoor uw huisaccu efficiënt wordt opgeladen en de belasting van generatoren wordt verlicht. De batterijlader schakelt naadloos over op het opladen via zonne-energie bij voldoende zonlicht en schakelt soepel over op het opladen via de generator bij weinig licht, waardoor een ononderbroken stroomvoorziening van het apparaat wordt gegarandeerd.

Uitgerust met intelligente boost- en buck-logica, past hij zich naadloos aan 12V/24V-spanningssystemen aan, waardoor de doe-het-zelfmogelijkheden maximaal worden vergroot. Door de energie-efficiëntie te maximaliseren, beschikt hij over een robuuste stroom van 50A en een indrukwekkend uitgangsvermogen van 720 W, waardoor een slanke, waterdichte dubbele oplaadoplossing perfect is voor krappe ruimtes. U kunt genieten van een milieubewuste oplaadervaring zonder in te boeten aan efficiëntie of ruimte, en de duurzame energie-efficiëntie herdefiniëren met de batterijlader.

Belangrijkste functies

• Intelligente boost- en buck-logica
  Converteert moeiteloos tussen 12V- en 24V-systemen met meer dan 90% efficiëntie voor boosting en 94% voor spanningsreductie, waardoor een dubbele oplaadoplossing wordt geboden die kan worden aangepast aan verschillende doe-het-zelfconfiguraties.
• Geef prioriteit aan groene zonne-energie
  Beschikt over een automatisch omschakelende oplaadmodus terwijl groene stroom prioriteit krijgt, waardoor een oplaadefficiëntie van 97% wordt bereikt en een hoog laadvermogen van 720 W wordt geleverd voor een groenere aanpak.
• IP67 waterdicht
  Garandeert robuuste veiligheidsnormen met meerdere certificeringen zoals CE, FCC en RoHS, waardoor een veilige off-grid stroomervaring wordt gegarandeerd, naast sterke IP67 waterdichte prestaties.
• Extreem compact en lichtgewicht
  Compact en licht genoeg om te worden gemonteerd in het motorcompartiment en de zijopslagruimte, waardoor een ruimere en comfortabelere leefruimte mogelijk is.
• Slim leven ontketend

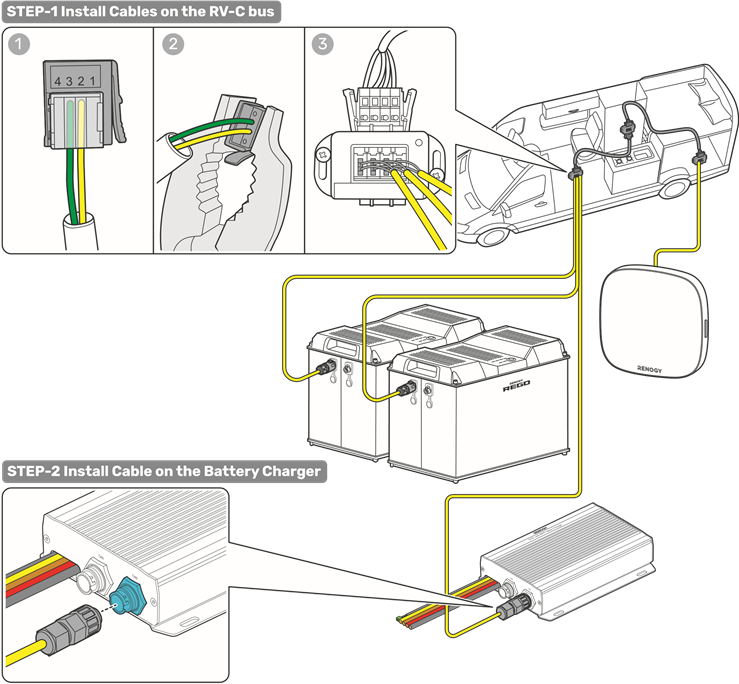

  Compatibel met zowel ingebouwde Bluetooth als bedrade CAN-communicatie om real-time gegevens te verkrijgen, in een streven naar de meest betrouwbare ervaring voor off-grid gebruikers.

SKU

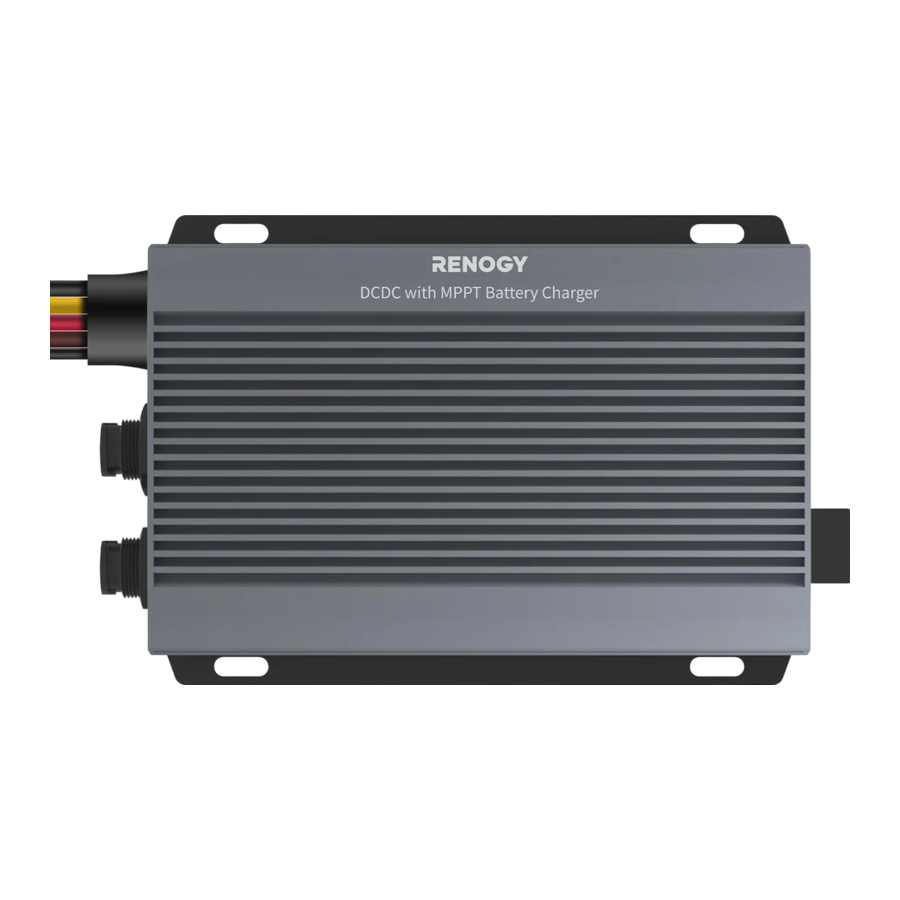

Renogy 12V/24V 50A IP67 Dual Input DC-DC On-Board met MPPT-batterijlader

RBC2125DS-21W

Leer de 12V/24V 50A DC-DC batterijlader met MPPT kennen

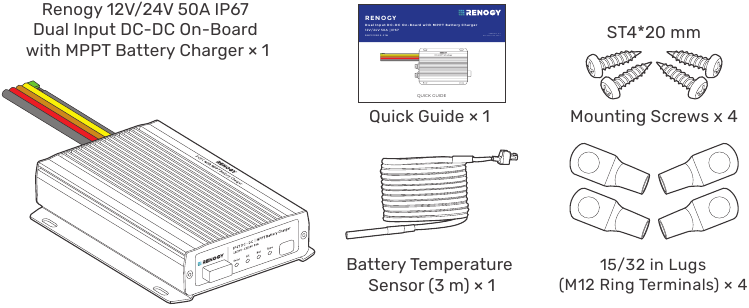

Wat zit er in de doos?

Zorg ervoor dat alle accessoires compleet en vrij van tekenen van schade zijn.

De vermelde accessoires en producthandleiding zijn cruciaal voor de installatie, met uitzondering van garantie-informatie en eventuele extra items. Houd er rekening mee dat de inhoud van de verpakking kan variëren, afhankelijk van het specifieke productmodel.

De 15/32-inch lugs (M12-ringklemmen) worden gebruikt om de startaccu van uw voertuig aan te sluiten op uw hulpaccu.

Productoverzicht

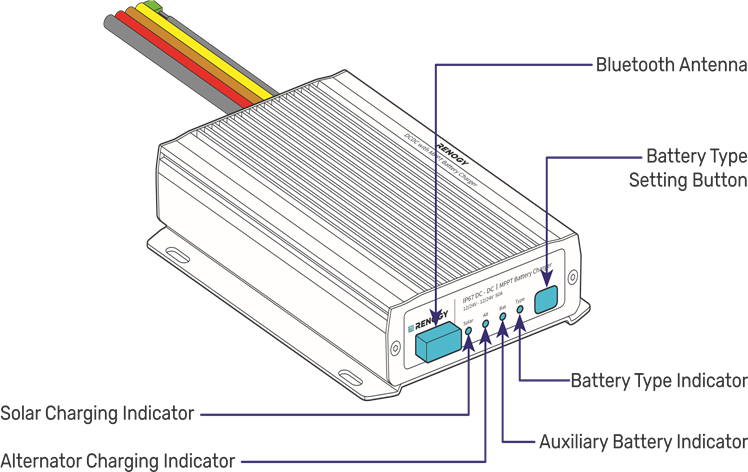

Rechterzijaanzicht

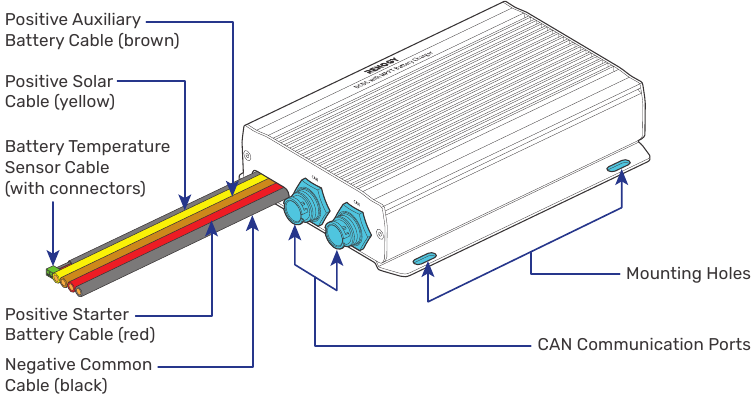

Linkerzijaanzicht

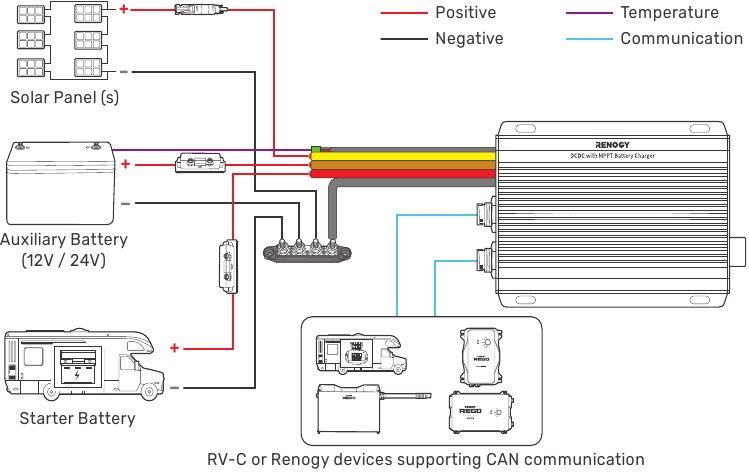

Systeemconfiguratie

Het bedradingsschema toont alleen de belangrijkste componenten in een typisch DC-gekoppeld off-grid energieopslagsysteem voor illustratieve doeleinden. De bedrading kan verschillen, afhankelijk van de systeemconfiguratie. Mogelijk zijn extra veiligheidsvoorzieningen vereist, waaronder scheidingsschakelaars, noodstops en sneluitschakelingsapparaten. Bedraad het systeem in overeenstemming met de voorschriften op de installatielocatie.

De batterijlader kan afzonderlijk worden aangesloten op het zonnepaneel voor het opladen van de hulpaccu of op de startaccu van het voertuig voor het opladen van de hulpaccu.

Voorbereiding

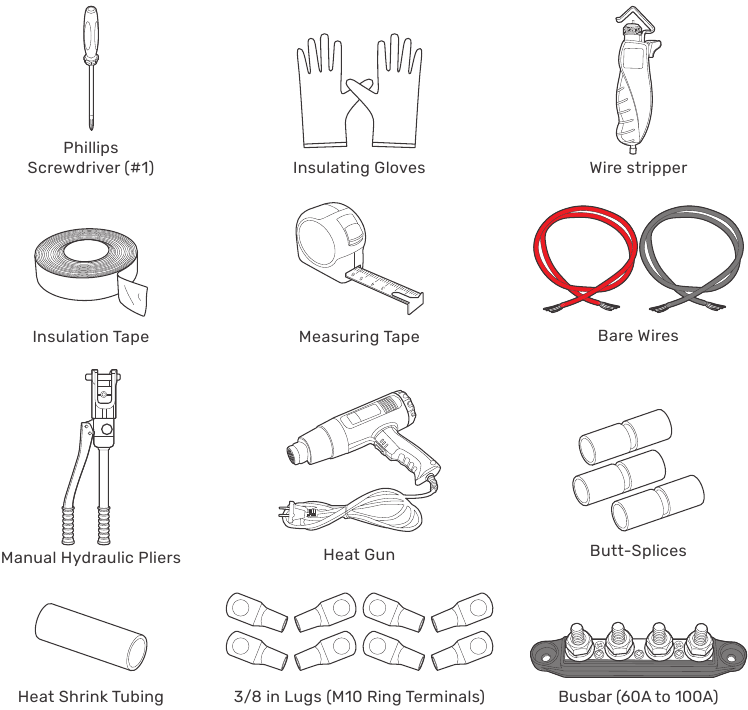

Aanbevolen gereedschap en accessoires

Bereid, voordat u de batterijlader installeert en configureert, het aanbevolen gereedschap, de componenten en accessoires voor.

Kies de juiste montageschroeven die specifiek zijn voor uw installatielocatie. Deze handleiding gebruikt zelftappende schroeven voor houten wanden als voorbeeld.

De 3/8-inch nokken (M10-ringkabelschoenen) worden gebruikt om de busbar en de ANL-zekering aan te sluiten.

Raadpleeg "Draaddikte bepalen" in deze handleiding voor het bepalen van de juiste maat voor kale draden.

In deze handleiding staat de rode kabel voor de positieve kabel en de grijze kabel voor de negatieve kabel.

Gebruik de kale draad niet als er zichtbare schade is.

Draaddikte bepalen

Selecteer de juiste kale draden op basis van de kabellengte in uw stroomvoorziening. Raadpleeg de onderstaande tabel voor aanbevolen draaddiktes.

Kabel	Kabellengte	Draaddikte
Output (naar extra batterij)	0 ft tot 10 ft (0 m tot 3 m)	10 AWG (5,25 mm²)
	11 ft tot 20 ft (3 m tot 6 m)	8 AWG (8,36 mm²)
	21 ft tot 30 ft (6 m tot 9 m)	6 AWG (13,3 mm²)
Input (van startbatterij)	0 ft tot 10 ft (0 m tot 3 m)	10 AWG (5,25 mm²)
	11 ft tot 20 ft (3 m tot 6 m)	8 AWG (8,36 mm²)
	21 ft tot 30 ft (6 m tot 9 m)	6 AWG (13,3 mm²)
Input (van zonnepaneel)	0 ft tot 10 ft (0 m tot 3 m)	12 AWG (3,31 mm²)
	11 ft tot 20 ft (3 m tot 6 m)	10 AWG (5,25 mm²)
	21 ft tot 30 ft (6 m tot 9 m)	10 AWG (5,25 mm²)

De bovenstaande kabelspecificaties zijn gebaseerd op een kritisch spanningsverlies van minder dan 3% en houden mogelijk niet rekening met alle configuraties.

De specificatie van de zekeringkabel is consistent met de ingangs- of uitgangsaansluiting van de batterijlader.

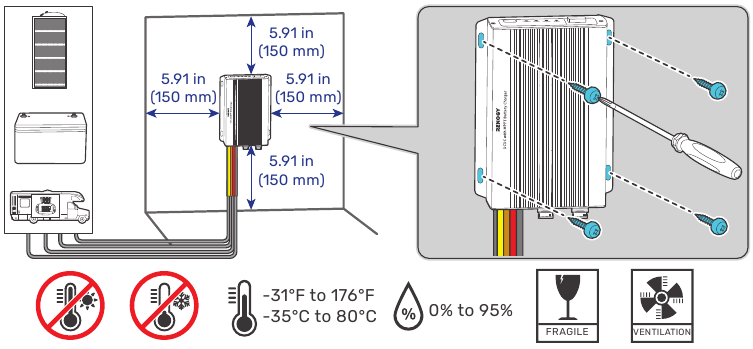

Een montageplaats plannen

De batterijlader heeft voldoende ruimte nodig voor installatie, bedrading en ventilatie. De minimale ruimte wordt hieronder weergegeven. Ventilatie wordt ten zeerste aanbevolen als deze in een behuizing is gemonteerd. Selecteer een geschikte montageplaats om ervoor te zorgen dat de batterijlader veilig kan worden aangesloten op de batterij, het/de zonnepaneel(en) en de andere benodigde apparaten met de relevante kabels.
U kunt de batterijlader verticaal aan een wand of horizontaal op de vloer monteren.

Explosiegevaar! Installeer de batterijlader nooit in een afgesloten behuizing met overstroomde batterijen! Installeer de batterijlader niet in een afgesloten ruimte waar batterijgassen zich kunnen ophopen.

De batterijlader moet worden geïnstalleerd op een vlakke ondergrond die is beschermd tegen direct zonlicht.

Houd de batterijlader buiten het bereik van kinderen en dieren.

Stel de batterijlader niet bloot aan ontvlambare of agressieve chemicaliën of dampen.

Zorg ervoor dat de batterijlader wordt geïnstalleerd op een plaats met een omgevingstemperatuur van -35 °C tot 80 °C (-31 °F tot 176 °F).

Zorg ervoor dat de batterijlader wordt geïnstalleerd in een omgeving met een relatieve luchtvochtigheid tussen 0% en 95% en zonder condensatie.

Als de batterijlader onjuist op een boot is geïnstalleerd, kan dit schade veroorzaken aan de onderdelen van de boot. Laat de batterijlader installeren door een gekwalificeerde elektricien.

De batterijlader moet zo dicht mogelijk bij de batterij staan om spanningsverlies als gevolg van lange kabels te voorkomen.

Het wordt aanbevolen dat alle kabels (behalve communicatiekabels) niet langer zijn dan 10 meter (32,8 voet), omdat extreem lange kabels leiden tot spanningsverlies. De communicatiekabels moeten korter zijn dan 6 m (19,6 voet).

De kabelspecificaties in de gebruikershandleiding zijn gebaseerd op een kritisch spanningsverlies van minder dan 3% en houden mogelijk niet rekening met alle configuraties.

Houd de batterijlader uit de buurt van EMI-receptoren zoals tv's, radio's en andere audio-/visuele elektronica om schade aan of storing van de apparatuur te voorkomen.

De batterijlader controleren

Inspecteer de batterijlader op zichtbare schade, waaronder barsten, deuken, vervorming en andere zichtbare afwijkingen. Alle contacten van de connector moeten schoon, vrij van vuil en corrosie en droog zijn.

Gebruik de batterijlader niet als er zichtbare schade is.

Prik niet in de batterijlader, laat hem niet vallen, plet hem niet, dring er niet in door, schud hem niet, sla er niet op en ga er niet op staan.

De batterijlader bevat geen onderdelen die kunnen worden gerepareerd. Open, demonteer, repareer, manipuleer of wijzig de batterijlader niet.

Controleer de polariteit van de apparaten voordat u ze aansluit. Een omgekeerde polariteit kan leiden tot schade aan de batterijlader en andere aangesloten apparaten, waardoor de garantie vervalt.

Raak de contacten van de connector niet aan terwijl de batterijlader in werking is.

Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens de installatie en het gebruik. Draag geen sieraden of andere metalen voorwerpen bij het werken aan of rond de batterijlader.

Gooi de batterijlader niet weg als huishoudelijk afval. Houd u aan de lokale, regionale en federale wetten en voorschriften en gebruik indien nodig recyclingkanalen.

De extra batterij controleren

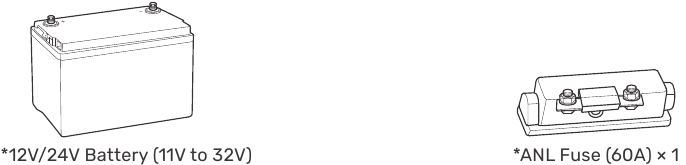

Aanbevolen componenten en accessoires

Componenten en accessoires gemarkeerd met "*" zijn verkrijgbaar op renogy.com.

1. Inspecteer de batterij op zichtbare schade, waaronder barsten, deuken, vervorming en andere zichtbare afwijkingen. Alle polen moeten schoon, vrij van vuil en corrosie en droog zijn.
   De batterijlader kan alleen worden aangesloten op 12V- of 24V-deep-cycle-gel-gesloten loodzuurbatterijen (GEL), overstroomde loodzuurbatterijen (FLD), gesloten loodzuurbatterijen (SLD/AGM) of lithium-ijzerfosfaatbatterijen (LI).


Gebruik de batterij niet als er zichtbare schade is. Raak de blootgestelde elektrolyt of het poeder niet aan als de batterijbehuizing beschadigd is.

Tijdens het opladen kan de batterij explosief gas afgeven. Zorg voor een goede ventilatie.

Wees voorzichtig met het gebruik van een loodzuurbatterij met een hoge capaciteit. Zorg ervoor dat u een veiligheidsbril draagt. Als er per ongeluk elektrolyt in uw ogen komt, spoel uw ogen dan onmiddellijk met schoon water.

Combineer batterijen parallel of in serie, indien nodig. Voordat u de batterijlader installeert, moet u ervoor zorgen dat alle batterijgroepen correct zijn geïnstalleerd.

Lees de gebruikershandleiding van de gebruikte batterij zorgvuldig door.

2. Deze batterijlader werkt naadloos met zowel 12V- als 24V-batterijsystemen. Raadpleeg de batterijhandleiding voor nauwkeurige informatie over de systeemspanning. Zorg ervoor dat de 16V-overspanningsbeveiliging niet wordt geactiveerd voor 12V-systemen en dat de 32V-beveiliging niet wordt geactiveerd voor 24V-systemen.

Batterij- of batterijbanksysteemspanning
Batterij- of batterijbanksysteemspanning = Systeemspanning U
Batterijen in serie	Batterijen parallel
Systeemspanning U: U1+U2+U3	Systeemspanning U: U1=U2=U3

Lees de gebruikershandleiding van de batterij voor batterijspanningsparameters en bereken de spanning van de batterij of het batterijpakketsysteem volgens de formule om ervoor te zorgen dat deze niet hoger is dan 32V.

In de formule staat U voor de batterijspanning en 1, 2 of 3 voor respectievelijk het batterijnummer.

3. Inspecteer de ANL-zekeringen op zichtbare schade, waaronder barsten, deuken, vervorming en andere zichtbare afwijkingen. Alle polen moeten schoon, vrij van vuil en corrosie en droog zijn.


Gebruik de ANL-zekeringen niet als er zichtbare schade is.

Zie de gebruikershandleiding voor meer informatie over het installeren en gebruiken van de ANL-zekering.

Controleer de zonnepaneel(en)

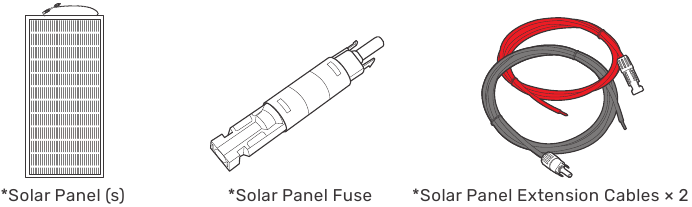

Aanbevolen componenten en accessoires

Componenten en accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.

Raadpleeg "Draadmaten" in deze handleiding voor informatie over het bepalen van de juiste maat zonnepaneelverlengkabel.

1. Inspecteer het zonnepaneel op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle contacten van de connector moeten schoon, droog en vrij zijn van vuil en corrosie.


Gebruik het zonnepaneel niet als er zichtbare schade is.

Dek het zonnepaneel af voordat u het op de batterijlader aansluit om te voorkomen dat er elektrische stroom of spanning wordt opgewekt of door het systeem stroomt tijdens het installatieproces. Dit vermindert het risico op elektrische schokken of ongelukken tijdens het maken van verbindingen, waardoor de veiligheid van de installateur en de integriteit van de apparatuur worden gewaarborgd.

Installeer het zonnepaneel niet op een oppervlak dat is gemaakt van brandbaar materiaal.

Stel het zonnepaneel niet bloot aan directe vlammen of warmtebronnen.

Houd het zonnepaneel buiten het bereik van kinderen.

Houd het zonnepaneel uit de buurt van explosieven en bijtende stoffen.

Ga niet op het zonnepaneel staan, lopen of springen. Plaatselijke zware belastingen kunnen schade toebrengen aan de zonnecellen, wat uiteindelijk de prestaties van het zonnepaneel zal belemmeren.

Buig het zonnepaneel niet. Het buigen van het zonnepaneel veroorzaakt schade aan de cellen en beïnvloedt de prestaties van het paneel.

Dompel het zonnepaneel niet onder in water.

Lees de gebruikershandleiding van het zonnepaneel zorgvuldig door voordat u het installeert.

De zonnepanelen kunnen naar behoefte parallel of in serie worden geschakeld.

Identificeer de polariteiten (positief en negatief) op de kabels die voor zonnepanelen worden gebruikt. Een contact met omgekeerde polariteit kan het apparaat beschadigen.

2. Lees de gebruikershandleiding van het zonnepaneel voor het maximale uitgangsvermogen en bereken het maximale uitgangsvermogen van het zonnepaneel of de zonnepaneelarray volgens de formule. Zorg ervoor dat het maximale uitgangsvermogen van het zonnepaneel/de zonnepaneelarray niet hoger is dan 720 W.

Maximaal uitgangsvermogen
Maximaal uitgangsvermogen van zonnepaneel of zonnepaneelarray = Maximaal ingangsvermogen van de zon W
Zonnepanelen in serie	Zonnepanelen parallel
Maximaal uitgangsvermogen W: W1+W2+W3	Maximaal uitgangsvermogen W: W1+W2+W3

In de formule staat W voor het uitgangsvermogen van het zonnepaneel en 1, 2 of 3 voor het respectievelijke zonnepaneelnummer.

3. Lees de gebruikershandleiding van het zonnepaneel voor de maximale open circuit spanning en bereken de maximale open circuit spanning van het zonnepaneel of de zonnepaneelarray volgens de formule. Zorg ervoor dat de open circuit spanning van het zonnepaneel/de zonnepaneelarray niet hoger is dan 50 V.

Open circuit spanning
Open circuit spanning van zonnepaneel of zonnepaneelarray = Open circuit spanning U
Zonnepanelen in serie	Zonnepanelen parallel
Werkspanning U: U1+U2+U3	Werkspanning U: U1=U2=U3

In de formule staat 1, 2 of 3 voor het respectievelijke zonnepaneelnummer.

4. Lees de gebruikershandleiding van het zonnepaneel voor de kortsluitstroom (Isc) en bereken de kortsluitstroom (Isc) van het zonnepaneel of de zonnepaneelarray volgens de formule. Zorg ervoor dat de kortsluitstroom van het zonnepaneel/de zonnepaneelarray niet hoger is dan 48 A.

Kortsluitstroom (Isc)
Kortsluitstroom (Isc) van zonnepaneel of zonnepaneelarray = Kortsluitstroom (Isc) I
Zonnepanelen in serie	Zonnepanelen parallel
Kortsluitstroom (Isc) I: I1=I2=I3	Kortsluitstroom (Isc) I: I1+I2+I3

In de formule staat I voor de kortsluitstroom (Isc) van het zonnepaneel en 1, 2 of 3 voor het respectievelijke zonnepaneelnummer.

Kortsluitstroom is de abnormale stroom van elektrische stroom in een energiesysteem, die optreedt tussen fasen of tussen fase en aarde (of nul) tijdens bedrijf, met waarden die vaak de nominale stroom overschrijden en afhankelijk zijn van de elektrische afstand van het kortsluitpunt tot de stroombron. Raadpleeg voor meer informatie de specifieke handleiding van het zonnepaneel.

5. De juiste stroomwaarde voor de zonnepaneelzekering moet worden bepaald door de totale kortsluitstroom van de zonnepaneelarray te vermenigvuldigen met 1,56.
   Nominale stroom van de zonnepaneelzekering = kortsluitstroom (Isc) van zonnepaneel x 1,56
   Inspecteer de zonnepaneelzekering op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle aansluitingen moeten schoon, vrij van vuil en corrosie en droog zijn.

   Gebruik de zonnepaneelzekering niet als er zichtbare schade is.
   Raadpleeg de gebruikershandleiding voor meer informatie over het installeren en gebruiken van de zonnepaneelzekering.
6. Inspecteer de zonnepaneelverlengkabels op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle contacten van de connector moeten schoon, droog en vrij zijn van vuil en corrosie.


Gebruik de zonnepaneelverlengkabels niet als er zichtbare schade is.

Controleer de dynamo van uw auto

Aanbevolen componenten

Accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.

De dynamo van de auto kan een slimme dynamo of een traditionele dynamo zijn. De aansluitmethode van een slimme dynamo of een traditionele dynamo is afhankelijk van de parameters. Lees, voordat u de batterijlader installeert, de gebruikershandleiding van het voertuig of raadpleeg de voertuigleverancier om het type dynamo te bepalen.

Daarnaast kunt u zelf met een multimeter de dynamo meten om het type dynamo te bepalen.

1. Zoek uw hoofdbatterij van het voertuig of de startaccu.
2. Start de motor. Zorg ervoor dat alle ventilatoren, radio, verlichting en dergelijke zijn uitgeschakeld.
3. Meet de spanning over de hoofdbatterij van het voertuig.
4. Laat de motor ongeveer 5 of 10 minuten draaien en herhaal stap 3.

Als u een 12V-systeem als voorbeeld neemt, moet u de volgende parameters vermenigvuldigen met 2 als de startaccu van het voertuig 24 V is.

Uitlezingen rond 14,4 V DC geven aan dat u hoogstwaarschijnlijk een traditionele dynamo heeft. Als uw uitlezingen rond de 12,5-13,5 V liggen, heeft u hoogstwaarschijnlijk een slimme dynamo.

Over het algemeen varieert de werkspanning van een traditionele dynamo van 13,2 V tot 16 V en die van een slimme dynamo van 12 V tot 16 V. Raadpleeg indien nodig de voertuigleverancier voor hulp.

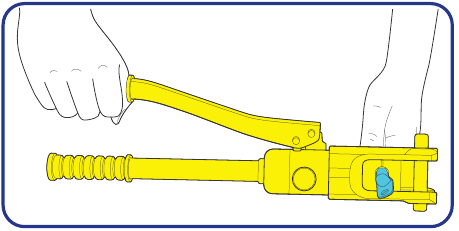

Hoe installeer ik 15/32 inch lugs of 3/8 inch lugs?

Stap 1: Strip ongeveer 0,4 inch (10 mm) isolatie van het uiteinde van een blanke draad met behulp van een draadstripper.

Stap 2: Leid de blootliggende blanke draad door een stuk krimpkous.

Stap 3: Bevestig een 15/32-inch lug of 3/8-inch lug aan het uiteinde van de blanke draad.

Stap 4: Krimp de lug stevig op de blanke draad met behulp van een handmatige hydraulische tang.

Stap 5: Schuif de krimpkous over de 15/32-inch lug of 3/8-inch lug.

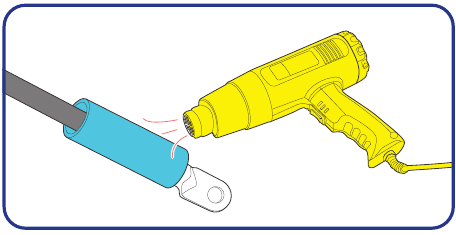

Stap 6: Breng warmte aan op de krimpkous met behulp van een heteluchtpistool totdat deze krimpt en een strakke afdichting vormt.

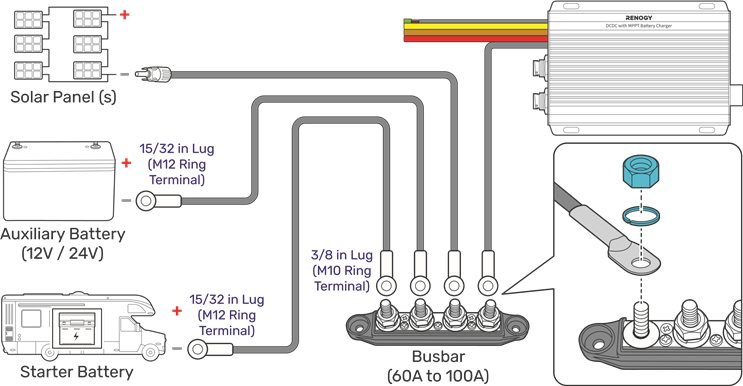

Hoe kabels op de batterijlader te installeren?

U mag verbindingen maken met behulp van geïsoleerde leidingen, aansluitdozen of lasmethoden. Als de batterijlader buiten wordt geïnstalleerd, zorg er dan voor dat de bedradingsverbindingen waterdicht zijn.

Positieve kabel

De illustraties zijn gebaseerd op de positieve hulpbatterijkabel. De stompliceerconnectoren die we in de handleiding gebruiken, worden geleverd in afzonderlijke stomplices en krimpkousen.

Stap 1: Draag isolerende handschoenen voordat u gaat bedraden. Verwijder wat isolatie van het uiteinde van de positieve hulpbatterijkabel op basis van de lengte van de stomplice met een draadstripper.

Stap 2: Verwijder wat isolatie van het ene uiteinde van een blanke draad op basis van de lengte van de stomplice met een draadstripper.

Stap 3: Rijg de blootliggende blanke draad door een stuk krimpkous.

Stap 4: Steek de positieve hulpbatterijkabel en de blanke draad in de stomplices.

Stap 5: Krimp de stomplices stevig vast op de kabels met behulp van een handmatige hydraulische tang.

U kunt de draden aan de stomplice solderen, zorg ervoor dat er een goede verbinding tot stand komt.

Stap 6: Schuif de krimpkous over de stomplices.

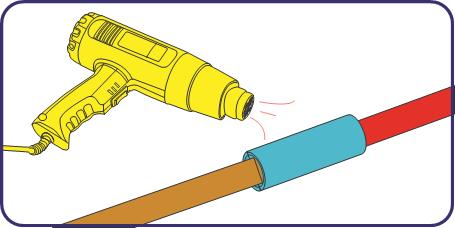

Stap 7: Breng warmte aan op de krimpkous met behulp van een heteluchtpistool totdat deze krimpt en een strakke afdichting vormt.

Negatieve kabel

Voor de negatieve polen raden we een verzamelrail aan. Installeer de 3/8-inch lugs (M10-ringklemmen) op het zonnepaneel, de hulpaccu, de negatieve kabels van de startaccu en de negatieve gemeenschappelijke kabel (zwart) van de batterijlader op de verzamelrail.

Installatie

Om een veilige en efficiënte werking van de acculader te garanderen en om mogelijke schade of gevaren te vermijden, dient u altijd de installatie-instructies in de volgorde zoals beschreven in deze handleiding te volgen.

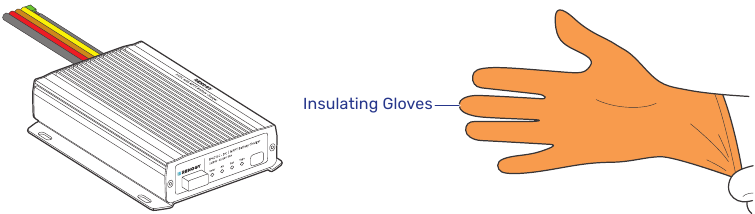

Draag isolerende handschoenen

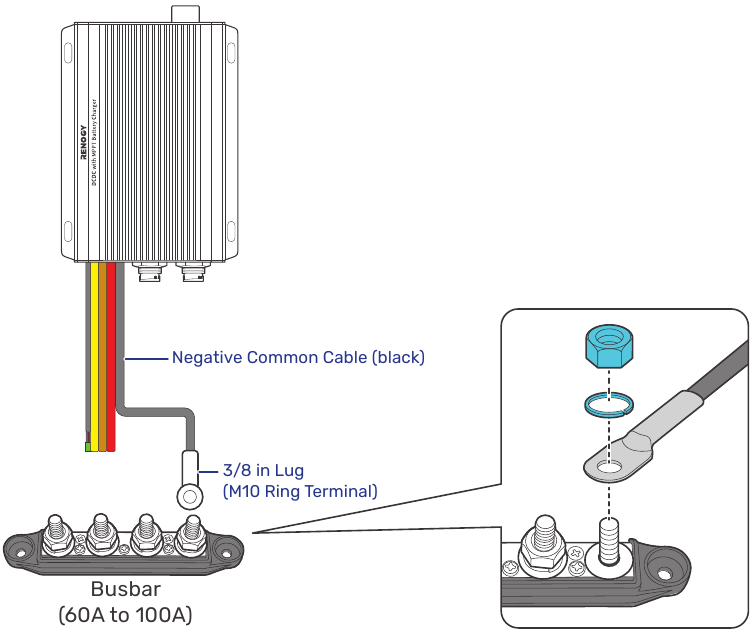

Sluit de acculader aan op een stroomrail

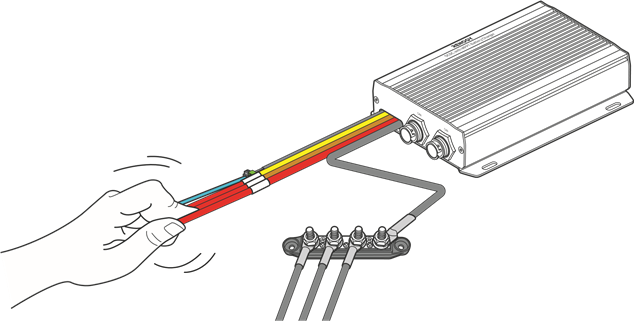

Trek aan de kabel om zeker te zijn van een stevige verbinding.

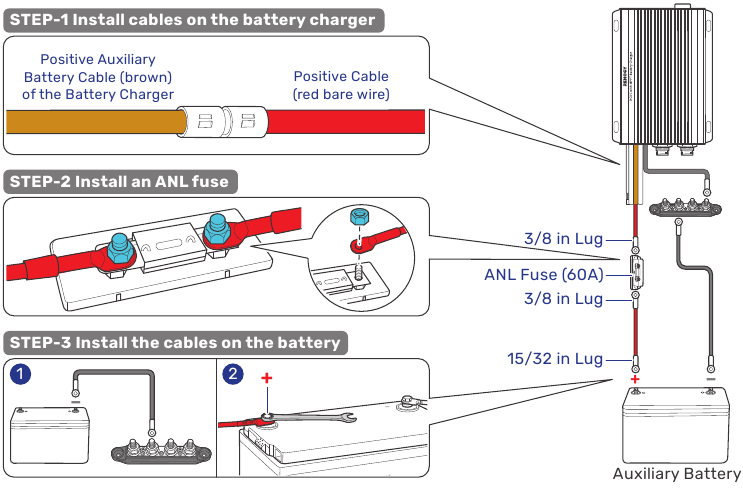

Sluit de acculader aan op een hulpaccu

De acculader kan alleen worden aangesloten op 12V- of 24V-deep-cycle gel-sealed loodzuuraccu's (GEL), flooded loodzuuraccu's (FLD), sealed loodzuuraccu's (SLD/AGM) of lithiumijzerfosfaataccu's (LI).

Stap 1: Sluit een positieve kabel (rood) aan op de positieve hulpaccukabel (bruin) op de acculader.

Stap 2: Sluit het andere uiteinde van de positieve kabel (rood) aan op een ANL-zekering.

Stap 3: Sluit de negatieve kabel (grijs) aan op de stroomrail, sluit het andere uiteinde aan op het negatieve uiteinde van een hulpaccu.

Stap 4: Sluit de ANL-zekering aan op het positieve uiteinde van de hulpaccu via de andere positieve kabel (rood).

Trek aan alle kabels om zeker te zijn van een stevige verbinding.

Sluit de acculader altijd aan op een accu voordat u hem op een zonnepaneel aansluit om een veilige en efficiënte werking te garanderen.

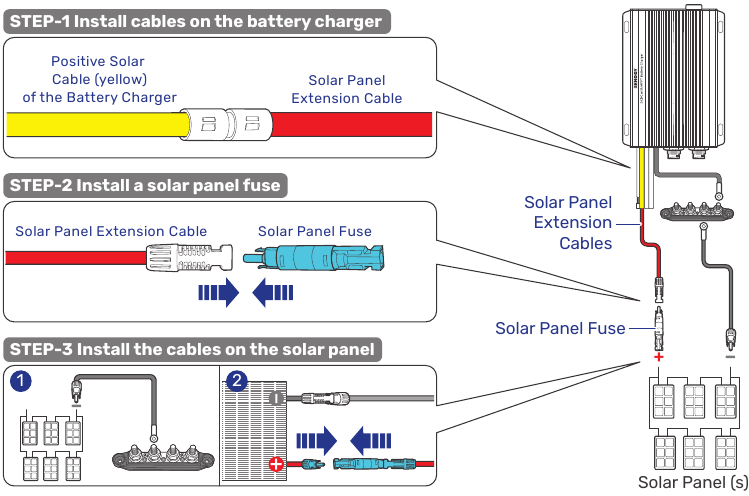

Sluit de acculader aan op een zonnepaneel

Kies de juiste zonnepanelen op basis van uw energiesysteem. Het aansluiten van de acculader op een zonnepaneel dat meer dan 720 W (≤50 V) levert, kan de acculader beschadigen.

Stap 1: Sluit de positieve verlengkabel van het zonnepaneel aan op de positieve zonne-kabel (geel) op de acculader.

Stap 2: Sluit het andere uiteinde van de positieve verlengkabel van het zonnepaneel aan op een zekering van het zonnepaneel.

Stap 3: Sluit de negatieve verlengkabel van het zonnepaneel aan op de stroomrail, sluit het andere uiteinde aan op het negatieve uiteinde van een zonnepaneel.

Stap 4: Sluit de zekering van het zonnepaneel aan op het positieve uiteinde van het zonnepaneel.

Trek aan alle kabels om zeker te zijn van een stevige verbinding.

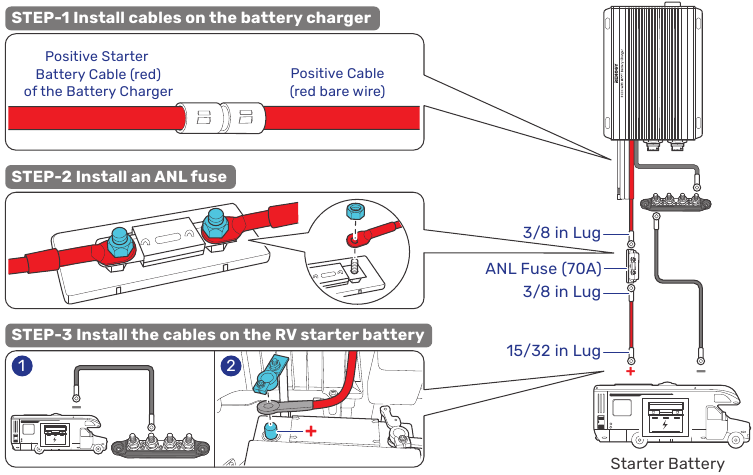

Sluit de acculader aan op een startaccu

Raadpleeg de gebruikershandleiding van uw voertuig of neem contact op met de fabrikant van het voertuig voordat u de lader installeert om er zeker van te zijn dat de uitgangsstroom tussen 75 A en 100 A ligt.

De startaccu stopt met het opladen van de hulpaccu wanneer de spanning van de startaccu onder 12,7 V komt voor 12V-systemen of 25,4 V voor 24V-systemen.

Stap 1: Sluit een positieve kabel (rood) aan op de positieve startaccukabel (rood) op de acculader.

Stap 2: Sluit het andere uiteinde van de positieve kabel (rood) aan op een ANL-zekering (70A).

Stap 3: Sluit de negatieve kabel (grijs) aan op de stroomrail, sluit het andere uiteinde aan op het negatieve uiteinde van uw startaccu.

Stap 4: Sluit de ANL-zekering aan op het positieve uiteinde van de startaccu via een andere positieve kabel (rood).

Trek aan alle kabels om zeker te zijn van een stevige verbinding.

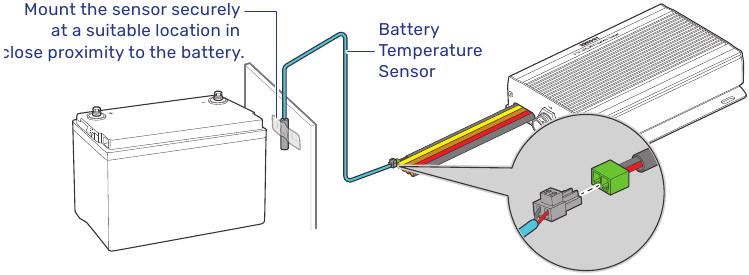

Installeer een temperatuursensor voor de accu

De temperatuursensor meet de omgevingstemperatuur van de accu en compenseert de float-laadspanning wanneer de accutemperatuur laag is.

Stap 1: Sluit de temperatuursensor van de accu aan op de kabel van de temperatuursensor van de accu op de acculader.

Stap 2: Monteer het andere uiteinde van de sensor stevig op een geschikte locatie in de buurt van de accu.

Gebruik de temperatuursensor niet op een LiFePO4-accu (LFP) die wordt geleverd met een batterijbeheersysteem (BMS).

CAN-communicatiebedrading (optioneel)

De 12V/24V 50A IP67 Dual Input DC-DC On-Board with MPPT Battery Charger kan communiceren met andere Renogy-apparaten die CAN-communicatie en bewakingsapparaten ondersteunen via de CAN-bus (common area network), ook wel bekend als RV-C, waardoor een veilige werking, slimme bediening, bewaking op afstand en programmeerbare instellingen mogelijk zijn.

U kunt de acculader aansluiten op andere Renogy-apparaten die CAN-communicatie ondersteunen voor realtime gegevenscommunicatie tussen apparaten via een van de CAN-communicatiepoorten. 7-pins CAN-communicatie-aansluitklemmen en 7-pins CAN-communicatie-aansluitklemadapterkabels zijn vereist voor de bedrading.

De bedradingsdetails variëren afhankelijk van de bedradingsschema's. Deze gebruikershandleiding beschrijft de bedrading tussen apparaten in twee schema's: backbone en daisy chain.

Neem voor technische ondersteuning van Renogy contact met ons op via renogy.com/contact-us/.

Om de 7-pins CAN-communicatie-aansluitklem op de acculader correct aan te sluiten of los te koppelen, dient u:

1. Ervoor te zorgen dat de stekker verticaal naar de CAN-communicatiepoort is gericht.
2. De borgmoer van de klem te draaien om de stekker los te maken of vast te zetten. Het is niet toegestaan om de aansluitklem te schudden tijdens het in- of uitpluggen.


Backbone-netwerk

Zorg ervoor dat er aan beide uiteinden van de RV-C-bus 120Ω-eindweerstanden zijn geïnstalleerd voor een succesvolle communicatie met Renogy-apparaten die CAN-communicatie ondersteunen. Als uit de RV-gebruikershandleiding niet blijkt of de RV-C-bus een ingebouwde 120Ω-eindweerstand heeft, neem dan contact op met de RV-fabrikant om dit te bevestigen.

Als de RV-C-bus geen ingebouwde 120Ω-eindweerstand heeft, communiceert de acculader niet goed met andere Renogy-apparaten die CAN-communicatie ondersteunen. Gebruik het Daisy Chain Network voor communicatieverbindingen.

Sluit apparaten aan op de acculader volgens het bedradingsschema van de RV-fabrikant. Kies de juiste communicatiekabels op basis van uw specifieke behoeften.

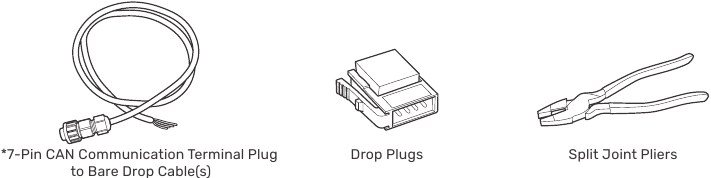

Aanbevolen gereedschap en accessoires

Accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.

De 7-pins CAN-communicatie-aansluitklem naar blanke aftakkabel is alleen bedoeld voor gebruik met de acculader. Raadpleeg de gebruikershandleiding van andere apparaten voor de communicatiekabeltypen die ze nodig hebben.

De aftakkabel mag niet langer zijn dan 19,6 voet (6 m) en de RV-C-bus mag niet langer zijn dan 98,4 voet (30 m).

Kies de juiste aftakklemmen die compatibel zijn met de aftakcontactdozen die op de RV-C-bus worden gebruikt. Verschillende RV-fabrikanten kunnen verschillende soorten aftakcontactdozen gebruiken voor communicatieverbindingen tussen apparaten. Als u niet zeker weet welke aftakklem u moet kiezen, neem dan contact op met de RV-fabrikant. In deze handleiding wordt de Mini-Clamp II-stekker (4-pins) als voorbeeld gebruikt.

Verschillende aftakklemmen volgen verschillende pin-outs. Knijp de aftakklemmen op de aftakkabels volgens de juiste pin-out. Als u niet zeker bent van de pin-out van de aftakklem, neem dan contact op met de RV-fabrikant.

Stap 1: Installeer de aftakklemmen op het blanke uiteinde van de 7-pins CAN-communicatie-aansluitklem naar blanke aftakkabel. De gele CAN_H-draad gaat naar pin 2, de groene CAN_L-draad gaat naar pin 3. Laat pin 1 en pin 4 leeg.

Stap 2: Knijp de krimpgebieden van de aftakklemmen samen met de combinatietang.

Stap 3: Zoek de aftakkraan (niet meegeleverd) op de RV-C-bus die zich het dichtst bij de installatielocatie van de acculader bevindt. De aftakkranen bevinden zich meestal boven de toegangsdeur, in de badkamer of onder het bed in de RV.

Stap 4: Sluit de aftakklemmen op de aftakkabels en andere Renogy-apparaten die CAN-communicatie ondersteunen aan op de aftakcontactdozen op de aftakkraan.

Stap 5: Steek de 7-pins CAN-communicatie-aansluitklem in een van de CAN-communicatiepoorten van de acculader.

Neem contact op met de RV-fabrikant voor hulp als u de aftakkranen niet kunt vinden.

Er worden verschillende aftakkranen op de RV-C-bus gebruikt door verschillende RV-fabrikanten. Deze gebruikershandleiding gebruikt de aftakkraan met 4 contactdozen als voorbeeld.

Daisy Chain-netwerk

Het daisy chain-netwerk is van toepassing op RV's die niet zijn geïntegreerd met RV-C-bussen.

Selecteer de juiste adapterkabel op basis van het type CAN-communicatiepoort dat specifiek is voor het apparaat. Bijvoorbeeld:

• Acculader naar RENOGY ONE: 7-pins CAN-communicatie-aansluitklem naar RJ45-communicatieadapterkabel
• Acculader naar REGO-apparaten: 7-pins CAN-communicatie-aansluitklem naar LP16-stekker (7-pins) communicatieadapterkabel
• Acculader naar Renogy Combiner Box: 7-pins CAN-communicatiekabel(s)

Deze sectie is gebaseerd op een 7-pins CAN-communicatie-aansluitklem naar LP16-stekker (7-pins) communicatieadapterkabel.

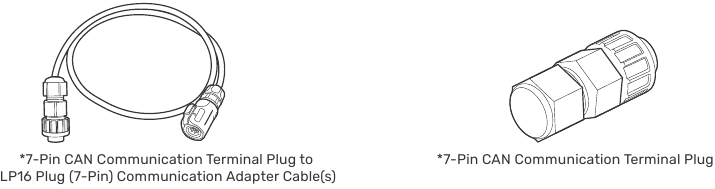

Aanbevolen accessoires

Accessoires gemarkeerd met "*" zijn beschikbaar op renogy.com.

De communicatiekabel moet minder dan 19,6 voet (6 m) zijn.

Kies de juiste aansluitklemmen op basis van de specifieke CAN-poorten.

De hoeveelheid adapterkabels en -stekkers varieert afhankelijk van de positie van de acculader in het daisy chain-netwerk. Wanneer de acculader zich op het eerste of laatste apparaat in het daisy chain-netwerk bevindt, zijn er één 7-pins CAN-communicatie-aansluitklem en één adapterkabel vereist. In scenario's waarin de acculader zich in het midden van het daisy chain-netwerk bevindt, zijn er twee adapterkabels nodig.

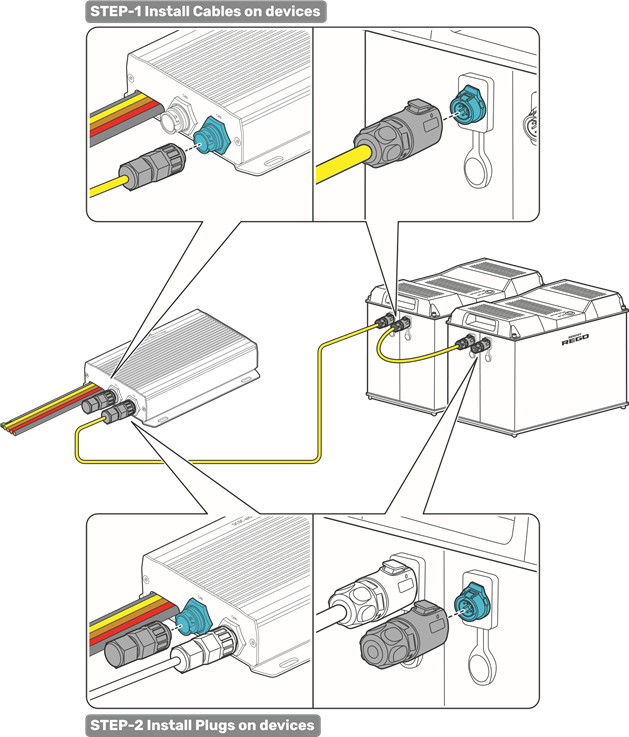

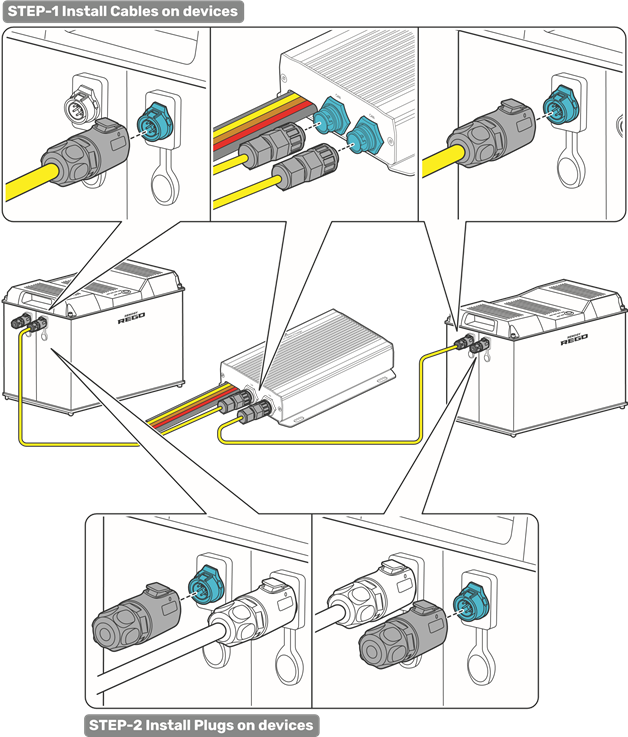

Stap 1: Sluit apparaten in serie aan met de acculader via een van de CAN-communicatiepoorten met de communicatiekabel(s) (apart verkrijgbaar).

Stap 2: Steek de terminatorstekkers (apart verkrijgbaar) in de vrije CAN-communicatiepoorten op het eerste en laatste apparaat.

De acculader bevindt zich op de eerste of laatste positie in het daisy chain-netwerk

De acculader bevindt zich in het midden van het daisy chain-netwerk

Draadinspectie

Controleer of alle kabelverbindingen stevig en veilig vastzitten. Deze stap is essentieel om losse of instabiele verbindingen te voorkomen die kunnen leiden tot operationele problemen of veiligheidsproblemen.

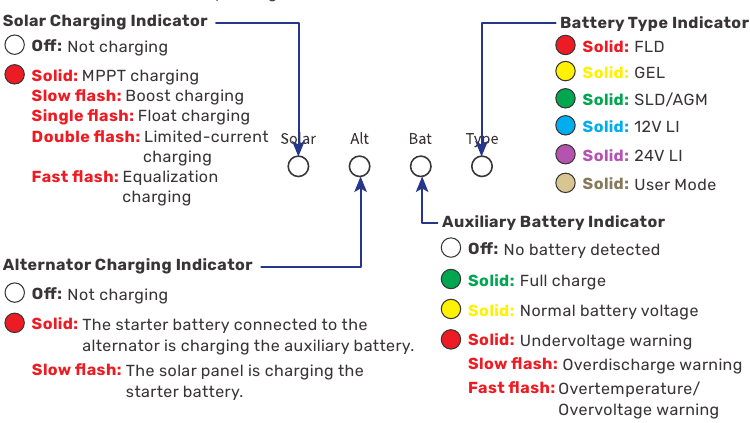

LED-indicatoren

De acculader schakelt automatisch in na het inschakelen, waarbij de LED-indicatoren werken in overeenstemming met de relatieve bedrijfsstatus.

Raadpleeg "Probleemoplossing" voor meer informatie als er een fout optreedt of log in op de DC Home-app voor details over de probleemoplossing.

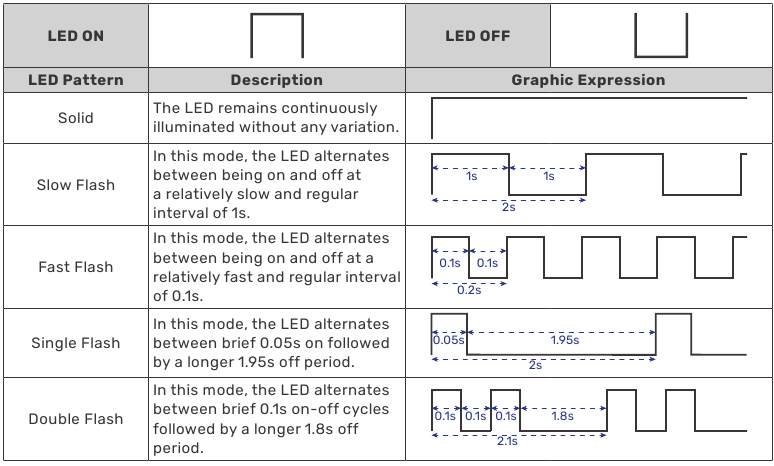

Bekijk de grafische aanduidingen van AAN, UIT, Continu, Langzaam knipperen, Snel knipperen, Enkel knipperen en Dubbel knipperen van LED's in de onderstaande tabel:

Configuratie

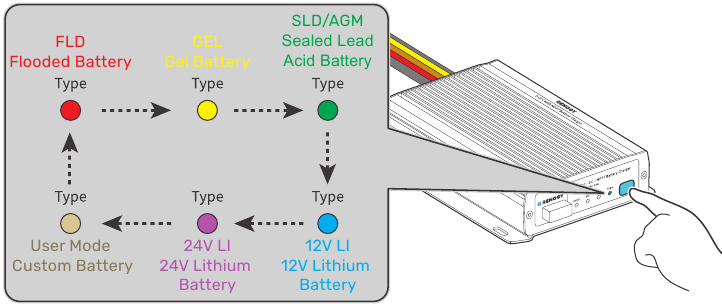

Een batterijtype instellen

Stel bij het installeren van de batterijlader een correct batterijtype in met behulp van de instelknop voor het batterijtype. Een succesvolle instelling van het batterijtype wordt aangegeven doordat alle LED's van links naar rechts oplichten (Solar naar Type).

Druk op de instelknop voor het batterijtype om tussen verschillende batterijtypes te schakelen. De LED geeft het batterijtype aan door in verschillende kleuren weer te geven. Voor niet-lithiumbatterijen kan de batterijlader automatisch hun spanning detecteren (12V of 24V).

Het is essentieel ervoor te zorgen dat de instelling van het batterijtype correct is geconfigureerd om mogelijke schade aan de batterijlader te voorkomen, omdat schade aan de batterijlader als gevolg van een onjuiste instelling van het batterijtype de garantie ongeldig maakt.

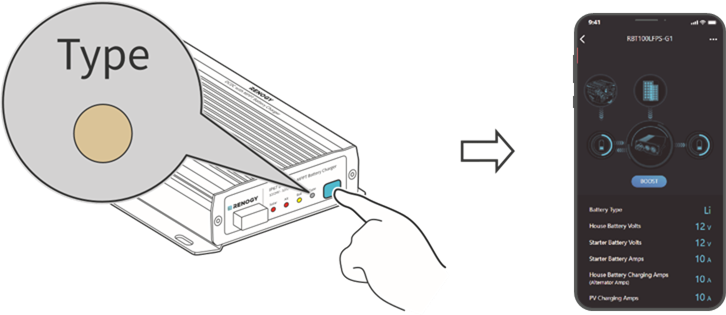

Gebruikersmodus

Door het batterijtype in te stellen op User Mode (Gebruikersmodus) kunt u uw batterijparameters aanpassen. U kunt de parameters wijzigen in de DC Home-app.

Voordat u batterijparameters in de User Mode (Gebruikersmodus) wijzigt, raadpleegt u de onderstaande tabel en raadpleegt u de batterijfabrikant om te controleren of wijziging is toegestaan. Een onjuiste parameterinstelling beschadigt het apparaat en maakt de garantie ongeldig.

In de User Mode (Gebruikersmodus) wordt, wanneer de Equalization Voltage (Equalisatiespanning) overeenkomt met de Boost Voltage (Boostspanning) en Float Voltage (Drijfspanning), het activeringsmechanisme voor de lithiumbatterij gestart.

Maximum Combined Charging Current (Maximale gecombineerde laadstroom)	12V Battery: 50A (12V-batterij: 50A). Instelbaar op 50A, 40A, 30A, 20A en 10A. 24V Battery: 25A (24V-batterij: 25A). Instelbaar op 25A, 20A, 15A, 10A en 5A.
Equalization Voltage (Equalisatiespanning)	Raadpleeg voor loodzuurbatterijen uw batterijfabrikant om de spanningswaarde te verkrijgen en voltooi vervolgens de instellingen volgens de feedback. Als egalisatieladen niet vereist is, stelt u de spanning in op boostspanning.
Boost Voltage (Boostspanning)	Deze waarde is van invloed op de vraag of de batterij volledig kan worden opgeladen. Raadpleeg de batterijfabrikant en stel de waarde correct in.
Float Voltage (Drijfspanning)	Deze waarde is van invloed op de vraag of de batterij volledig kan worden opgeladen. Raadpleeg de batterijfabrikant en stel de waarde correct in.
Under Voltage Warning (Waarschuwing voor onderspanning)	Deze spanningswaarde is van invloed op de levensduur van de batterij. Raadpleeg de batterijfabrikant en controleer of deze spanningswaarde moet worden ingesteld.
Low Voltage Shutdown (Uitschakeling bij lage spanning)
Boost Duration (Boostduur)	Raadpleeg de batterijfabrikant als het nodig is om deze parameterwaarde in te stellen.
Equalization Duration (Equalisatieduur)
Equalization Interval (Equalisatie-interval)

Laadparameters configureren

De onderstaande tabel illustreert de standaard- en aanbevolen parameters voor batterijen die op de batterijlader kunnen worden aangesloten. De parameters kunnen variëren, afhankelijk van de specifieke batterij die u gebruikt. Lees de gebruikershandleiding van de specifieke batterij of neem contact op met de batterijfabrikant voor hulp, indien nodig.

Controleer de onderstaande tabel voordat u batterijparameters wijzigt. Een onjuiste parameterinstelling beschadigt het apparaat en maakt de garantie ongeldig.

Lees de gebruikershandleiding van de batterij bij het aanpassen van een vooraf ingestelde batterij. Een onjuiste selectie van het batterijtype beschadigt de batterijlader en maakt de garantie ongeldig.

De batterijlader heeft een User Mode (Gebruikersmodus), en de specifieke standaardparameterwaarden en aanpasbare parameters moeten voornamelijk gebaseerd zijn op de daadwerkelijke weergaven in de DC Home-app of Renogy ONE.

Deze tabel gaat uit van standaardparameters voor een 12V-systeem. Als de systeemspanning 24V is, verdubbel dan de waarden.

Parameters / Battery Type (Parameters / Batterijtype)	SLD/AGM	GEL	FLOODED	LI (LFP)
Overvoltage Shutdowm (Uitschakeling bij overspanning)	16.0V	16.0V	16.0V	16.0V
Equalization Voltage (Equalisatiespanning)	14.6V	—	14.8V	—
Boost Voltage (Boostspanning)	14.4V	14.2V	14.6V	14.4V
Float Voltage (Drijfspanning)	13.8V	13.8V	13.8V	—
Boost Return Voltage (Boost-retourspanning)	14.1V	13.9V	14.3V	14.1V
Low Voltage Reconnect (Herverbinding bij lage spanning)	12.6V	12.6V	12.6V	12.6V
Undervoltage Recover (Herstel bij onderspanning)	12.2V	12.2V	12.2V	12.2V
Undervoltage Warning (Waarschuwing voor onderspanning)	12.0V	12.0V	12.0V	12.0V
Low Voltage Shutdown (Uitschakeling bij lage spanning)	11.0V	11.0V	11.0V	11.0V
Boost Duration (Boostduur)	120 min	120 min	120 min	—
Equalization Duration (Equalisatieduur)	120min	—	120 min	—
Equalization Interval (Equalisatie-interval)	30 days	—	30 days	—
Temperature Compensation (Temperatuurcompensatie)	-3 mV / °C / 2V	-3 mV / °C / 2V	-3 mV / °C / 2V	—

Lithiumbatterijen activeren

De batterijlader kan aangesloten lithiumbatterijen activeren. Lithiumbatterijen kunnen in de slaapstand gaan wanneer de ingebouwde beveiliging wordt geactiveerd. In dat geval levert de batterijlader een kleine stroom om de slapende lithiumbatterij opnieuw te activeren. De lithiumbatterij kan normaal worden opgeladen na een succesvolle activering.

Standaard is de lithiumactiveringsfunctie ingeschakeld in de batterijlader. U kunt deze uitschakelen in de DC Home-app.

Bedrijfsvoorwaarde

Stel het batterijtype van de batterijlader in op LI of USER (GEBRUIKER). Zie "Een batterijtype instellen" voor meer informatie.

Werkingslogica

• For 12V Lithium Battery (Voor 12V-lithiumbatterij)
  Als de batterijspanning onder 9V daalt, activeert de batterijlader automatisch de activeringsfunctie (op voorwaarde dat de activeringsfunctie is ingeschakeld in de DC Home-app) en blijft de batterij opladen met constante spanning totdat de batterijspanning 14,4V bereikt.
• For 24V Lithium Battery (Voor 24V-lithiumbatterij)
  Als de batterijspanning onder 18V daalt, activeert de batterijlader automatisch de activeringsfunctie (op voorwaarde dat de activeringsfunctie is ingeschakeld in de DC Home-app) en blijft de batterij opladen met constante spanning totdat de batterijspanning 28,8V bereikt.

Monitoring

Afhankelijk van de specifieke toepassing kan de batterijlader een kort- of langeafstandscommunicatieverbinding tot stand brengen met bewakingsapparatuur. Deze bewakingsapparatuur maakt real-time bewaking, programmering en volledig systeembeheer mogelijk, wat een uitgebreide controle en verbeterde flexibiliteit biedt.

Zorg ervoor dat de Bluetooth van uw telefoon is ingeschakeld.

De versie van de DC Home app is mogelijk bijgewerkt. Illustraties in de gebruikershandleiding zijn alleen ter referentie. Volg de instructies op basis van de huidige app-versie.

Zorg ervoor dat de batterijlader correct is geïnstalleerd en ingeschakeld voordat deze met de DC Home app wordt gekoppeld.

Om optimale systeemprestaties te garanderen, dient u de telefoon binnen 3 meter (10 feet) van de batterijlader te houden.

Download de nieuwste DC Home app om optimale verbindingsprestaties te garanderen. Log in op de app met uw account.

Bewaking op korte afstand

Als alleen bewaking op korte afstand vereist is, verbindt u de batterijlader rechtstreeks met de DC Home app via de Bluetooth van uw telefoon.

Stap 1: Open de DC Home app. Tik op + om naar nieuwe apparaten te zoeken.

Stap 2: Tik op Confirm (Bevestigen) om het nieuw gevonden apparaat aan de apparatenlijst toe te voegen.

Stap 3: Tik op het pictogram van de batterijlader om de interface met apparaatinformatie te openen.

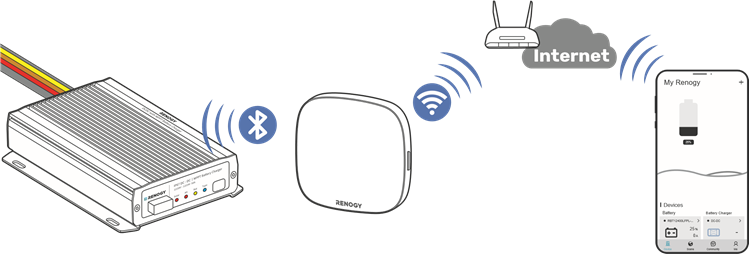

Draadloze bewaking op lange afstand

Als communicatie en programmering op lange afstand vereist zijn, verbindt u de batterijlader met Renogy ONE (apart verkrijgbaar) via Bluetooth en koppelt u vervolgens Renogy ONE met de DC Home app.

Aanbevolen onderdelen

Componenten gemarkeerd met "*" zijn verkrijgbaar op renogy.com.

Zorg ervoor dat de Renogy ONE is ingeschakeld voordat de verbinding tot stand wordt gebracht.

Raadpleeg de Renogy ONE Core gebruikershandleiding voor instructies over Renogy ONE.

Zorg ervoor dat de batterijlader niet met andere apparaten communiceert.

Stap 1: Verbind de batterijlader met Renogy ONE via de Bluetooth van uw telefoon.

Stap 2: Koppel de Renogy ONE met de DC Home app via wifi of door de QR-code in de Renogy ONE te scannen. Ga op Renogy ONE naar "System (Systeem) > Settings (Instellingen) > Pair with App" (Koppelen met app) om de QR-code te verkrijgen.

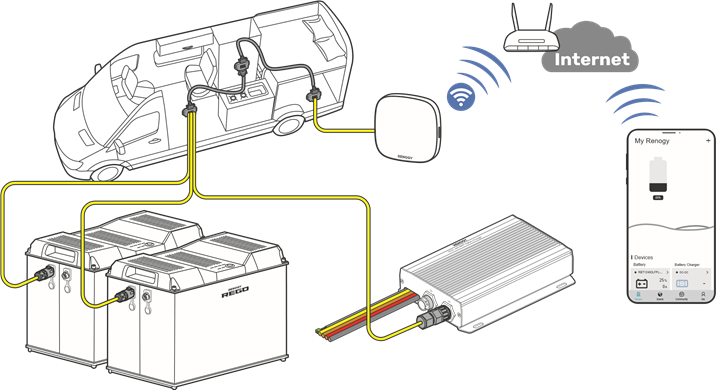

Bekabelde bewaking op lange afstand (Backbone-netwerk)

Als communicatie en programmering op lange afstand vereist zijn, verbindt u de batterijlader met Renogy ONE via een RJ45 Plug to Bare Drop-kabel en koppelt u Renogy ONE met de DC Home app.

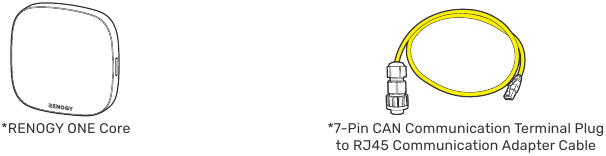

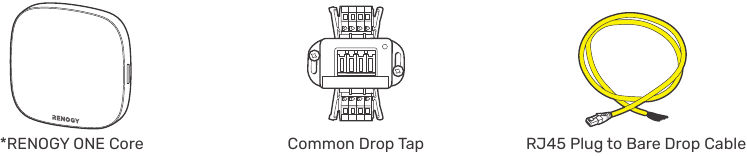

Aanbevolen onderdelen en accessoires

Componenten gemarkeerd met "*" zijn verkrijgbaar op renogy.com.

Zorg ervoor dat de Renogy ONE is ingeschakeld voordat de verbinding tot stand wordt gebracht.

Raadpleeg de Renogy ONE Core gebruikershandleiding voor instructies over Renogy ONE.

Zorg ervoor dat de batterijlader niet met andere apparaten communiceert.

Selecteer de juiste communicatiekabel (apart verkrijgbaar) op basis van de afstand tussen de apparaten. De communicatiekabel moet minder dan 6 meter (19,6 feet) zijn.

Er worden verschillende terminalblokstekkers gebruikt op verschillende Common Drop Taps en volgen verschillende pinouts. Als u niet zeker bent van de pinout van de terminalblokstekker, neem dan contact op met de fabrikant van de RV.

Stap 1: Vervang de afgesloten drop tap aan beide uiteinden van de RV-C-bus door de Common Drop Tap (niet inbegrepen). Bevestig de blanke draden van de Drop-kabel (niet inbegrepen) op de terminalblokstekker van de Common Drop Tap volgens de pinout van de terminalblokstekker. Sluit de Drop-kabel aan op de RJ45-poort van Renogy ONE.

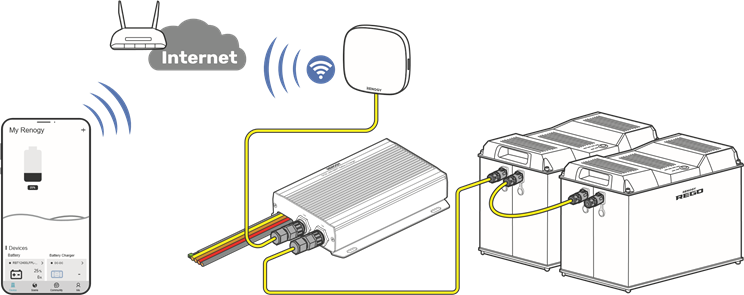

Stap 2: Bewaak en programmeer het volledige systeem op Renogy ONE of de DC Home app.

Bekabelde bewaking op lange afstand (Daisy Chain-netwerk)

Als communicatie en programmering op lange afstand vereist zijn, verbindt u de batterijlader met Renogy ONE via draden en koppelt u Renogy ONE met de DC Home app.

Aanbevolen onderdelen en accessoires

Componenten gemarkeerd met "*" zijn verkrijgbaar op renogy.com.

Zorg ervoor dat de Renogy ONE is ingeschakeld voordat de verbinding tot stand wordt gebracht.

De 7-pins CAN-communicatieterminalstekker naar RJ45-communicatieadapterkabel is exclusief ontworpen voor scenario's waarin de batterijlader zich op de eerste of laatste positie in het daisy chain-netwerk bevindt. Als de batterijlader zich in het midden van het daisy chain-netwerk bevindt, selecteert u de juiste adapterkabel op basis van het CAN-communicatiepoorttype van het eerste of laatste apparaat.

Raadpleeg de Renogy ONE Core gebruikershandleiding voor instructies over Renogy ONE.

Zorg ervoor dat de batterijlader niet met andere apparaten communiceert.

Selecteer de juiste communicatiekabel (apart verkrijgbaar) op basis van de afstand tussen de apparaten. De communicatiekabel moet minder dan 6 meter (19,6 feet) zijn.

Stap 1: Verwijder de afsluitstekker van de Renogy-apparaten die CAN-communicatie ondersteunen aan beide uiteinden van de daisy chain.

Stap 2: Verbind de Renogy ONE met de vrije CAN-communicatiepoort op de Renogy-apparaten die CAN-communicatie ondersteunen met de communicatieadapterkabel (apart verkrijgbaar).

Stap 3: Koppel Renogy ONE met de DC Home app. Bewaak en programmeer het volledige systeem op de Renogy ONE of de DC Home app.

Werkings- en laadlogica

Automatische spanningsaanpassingsfunctie

Of u nu een 12V- of 24V-zonnepaneel of startaccu aansluit, deze acculader past automatisch de laadstroom- en spanningswaarden aan op basis van de nominale spanning van de accu die wordt geladen.

De hulpaccu opladen

Nominale spanning			Status acculader	Laadspanning	Maximale laadstroom
Hulpaccu	Zonnepaneel	Startaccu
12V	12V	12V	-	12V	50A
	12V	24V	Verlaagt
	24V	12V	Verlaagt
	24V	24V	Verlaagt
24V	12V	12V	Verhoogt	24V	25A
	12V	24V	Verhoogt
	24V	12V	Verhoogt
	24V	24V	-

Zie "Laadlogica" in deze handleiding voor details over wanneer het zonnepaneel en/of de startaccu de hulpaccu oplaadt/opladen.

De startaccu opladen

Nominale spanning			Status acculader	Laadspanning	Maximale laadstroom
Startaccu	Zonnepaneel	Hulpaccu
12V	12V	12V	-	12V	25A
	12V	24V	Verlaagt
	24V	12V	Verlaagt
	24V	24V	Verlaagt
24V	12V	12V	Verhoogt	24V	12.5A
	12V	24V	Verhoogt
	24V	12V	Verhoogt
	24V	24V	-

Zie "Laadlogica" in deze handleiding voor details over wanneer het zonnepaneel en/of de startaccu de hulpaccu oplaadt/opladen.

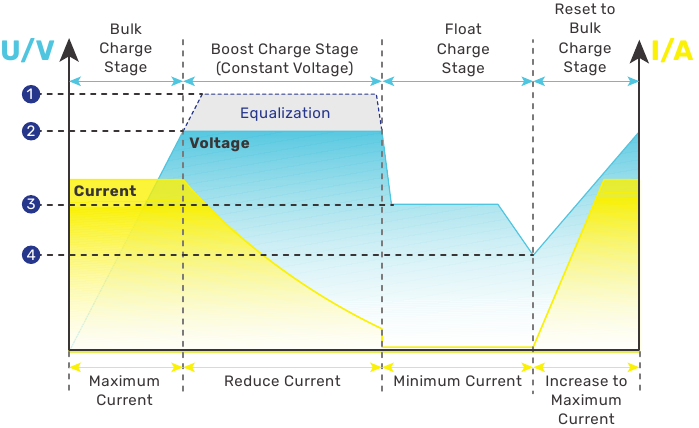

Laadlogica

Met de acculader kunt u de hulpaccu opladen met een startaccu die is aangesloten op een dynamo, met zonnepanelen die rechtstreeks op de acculader zijn aangesloten, of met zowel een zonnepaneel als een startaccu. De laadlogica is afhankelijk van de aansluitmethode.

De acculader gebruikt de "Solar Power Green Priority"-logica voor het opladen. De acculader bepaalt de laadbron door de toereikendheid van zonne-energie te beoordelen met behulp van de volgende formule.

Door zonne-energie opgewekt vermogen = LowSolar Current Shuntdown x uitgangsspanning van de acculader

U moet de "LowSolar Current Shuntdown" aanpassen via de DC Home-app.

Raadpleeg de werkelijke weergaven in de DC Home-app voor de standaardwaarde en het instelbereik van LowSolar Current Shuntdown.

Het maximale laadvermogen van de acculader wordt niet beïnvloed door de systeemspanning en blijft 720 W.

Wanneer het door zonne-energie opgewekt vermogen toereikend is

De acculader laadt de hulpaccu alleen op met zonne-energie als het door zonne-energie opgewekt vermogen toereikend is. Zie de onderstaande tabel voor meer informatie:

Werkomstandigheden	Stopvoorwaarden
Ingangsspanning zonne-energie > 15V Na een vertraging van 10 seconden zal de acculader uitsluitend de stroom gebruiken die door het zonnepaneel wordt geleverd om op te laden.	Ingangsspanning zonne-energie < 15V De acculader stopt met het uitsluitend gebruiken van het zonnepaneel om op te laden.

Wanneer het door zonne-energie opgewekt vermogen enigszins ontoereikend is

De acculader gebruikt zowel zonne-energie als de startaccu om de hulpaccu op te laden wanneer het door zonne-energie opgewekt vermogen enigszins ontoereikend is.

Nominale spanning startaccu	Werkomstandigheden	Stopvoorwaarden
12V	Ingangsspanning zonne-energie < 15V en Spanning startaccu > 13,2V	Ingangsspanning zonne-energie > 15V of Spanning startaccu < 12,7V
24V	Ingangsspanning zonne-energie < 15V en Spanning startaccu > 26,4V	Ingangsspanning zonne-energie > 15V of Spanning startaccu < 25,4V

De parameters in de bovenstaande tabel zijn standaardwaarden en u kunt ze aanpassen via de DC Home-app. Raadpleeg de werkelijke weergaven in de DC Home-app voor het specifieke aanpassingsbereik.

Raadpleeg de voertuigfabrikant voordat u de spanningswaarden voor de werkings- en stopvoorwaarden van de startaccu wijzigt. Als u dit niet doet, kan dit ertoe leiden dat de startaccu leeg raakt als gevolg van overmatige ontlading.

Wanneer het door zonne-energie opgewekt vermogen ernstig ontoereikend is

Wanneer de zonne-energie ernstig ontoereikend is, laadt de acculader de hulpaccu op door alleen de startaccu te gebruiken.

Nominale spanning startaccu	Werkomstandigheden	Stopvoorwaarden
12V	Uitgangsstroom zonne-energie < LowSolar Current Shuntdown en Spanning startaccu > 13,2V Na 15 seconden zal de acculader de stroom gebruiken die door de startaccu wordt geleverd om op te laden.	Uitgangsstroom zonne-energie > LowSolar Current Shuntdown of Spanning startaccu < 12,7V
24V	Uitgangsstroom zonne-energie < LowSolar Current Shuntdown en Spanning startaccu > 26,4V Na 15 seconden zal de acculader de stroom gebruiken die door de startaccu wordt geleverd om op te laden.	Uitgangsstroom zonne-energie > LowSolar Current Shuntdown of Spanning startaccu < 25,4V

De parameters "LowSolar Current Shutdown" en "Spanning startaccu" in de bovenstaande tabel zijn standaardwaarden en u kunt ze aanpassen via de DC Home-app. Raadpleeg de werkelijke weergaven in de DC Home-app voor het specifieke aanpassingsbereik.

Raadpleeg de voertuigfabrikant voordat u de spanningswaarden voor de werkings- en stopvoorwaarden van de startaccu wijzigt. Als u dit niet doet, kan dit ertoe leiden dat de startaccu leeg raakt als gevolg van overmatige ontlading.

Druppelladen startaccu

Zodra de hulpaccu volledig is opgeladen, gebruikt de acculader het zonnepaneel om de startaccu druppelsgewijs op te laden.

Nominale spanning startaccu	Werkomstandigheden	Stopvoorwaarden	Maximale laadspanning voor de startaccu
12V	Hulpaccu volledig opgeladen 6V < Spanning startaccu < 13,2V	Het zonnepaneel laadt de startaccu continu gedurende 1 minuut op, gevolgd door een pauze van 30 seconden. Gedurende deze tijd wordt de spanning van de startaccu bewaakt. Als de spanning van de startaccu hoger is dan 13,2V, wordt het opladen gestopt. Anders wordt de laadcyclus voortgezet.	13,8V
24V	Hulpaccu volledig opgeladen 12V < Spanning startaccu < 26,4V	Het zonnepaneel laadt de startaccu continu gedurende 1 minuut op, gevolgd door een pauze van 30 seconden. Gedurende deze tijd wordt de spanning van de startaccu bewaakt. Als de spanning van de startaccu hoger is dan 26,4V, wordt het opladen gestopt. Anders wordt de laadcyclus voortgezet.	27,6V

Acculaadfasen

De acculader maakt gebruik van de allernieuwste MPPT-technologie om de maximale vermogensafgifte van zonnepanelen in verschillende omstandigheden efficiënt te volgen, waardoor real-time optimalisatie wordt gegarandeerd. Het bevat ook vier verschillende laadfasen: bulk, boost, float en egalisatie.

1. Egalisatiespanning
2. Boostspanning
3. Floatspanning
4. Laagspanningsontkoppeling Herstelspanning

Pas de tijd aan afhankelijk van de specifieke grootte van het accupakket.

Bulklaadfase

De acculader levert een constante stroom totdat de accuspanning de boostspanning bereikt.

Boostlaadfase

De acculader levert een constante spanning en vermindert de stroom langzaam gedurende deze fase.

Standaard boostduur: 2 uur. Na deze tijd gaat de lader naar de floatfase.

Boostduur is niet van toepassing op lithiumbatterijen.

De fase wordt bepaald door interne software in de acculader.

Floatlaadfase

Tijdens deze fase levert de acculader een constante spanning die wordt bepaald door de geselecteerde accu en houdt de stroom op een minimaal niveau. Deze fase fungeert als een druppellader.

Na het bereiken van een constante spanning in het laadproces, verlaagt de acculader de spanning naar een floatniveau. Op dit punt is de accu volledig opgeladen en wordt overtollige stroom omgezet in warmte of gas. De lader handhaaft vervolgens een lagere spanning om het stroomverbruik te compenseren, waardoor een volledige accucapaciteit wordt gegarandeerd. Als een belasting de laadstroom overschrijdt, verlaat de lader de floatmodus en keert terug naar bulk-opladen.

Floatladen is niet van toepassing op lithiumbatterijen.

Egalisatie

Deze fase is alleen beschikbaar voor accu's met egalisatie, zoals niet-gesloten, geventileerde, overstroomde en natte loodzuuraccu's. Tijdens deze fase worden de accu's op een hogere spanning dan normaal geladen en voor de meeste accu's kan dit schade veroorzaken. Raadpleeg de gebruikershandleiding van de accu of neem contact op met de accufabrikant om te zien of deze fase nodig is.

Tijdens het egalisatieladen blijft de acculader in deze fase totdat er voldoende laadstroom van het zonnepaneel wordt geleverd. Houd er rekening mee dat er geen belasting op de accu's mag zijn tijdens het egalisatieladen.

Overladen en overmatige gasvorming kunnen de accuplaten beschadigen, wat leidt tot het loslaten van materiaal. Bekijk zorgvuldig de specifieke vereisten van de accu om schade door langdurig of overmatig hoog egalisatieladen te voorkomen.

Egalisatie kan de accuspanning verhogen tot niveaus die gevoelige DC-belastingen kunnen beschadigen. Zorg ervoor dat de toegestane ingangsspanningen van alle belastingen de ingestelde spanning overschrijden tijdens het egalisatieladen.

Probleemoplossing

In dit hoofdstuk worden algemene tips voor probleemoplossing besproken die specifiek zijn voor de status van de led-indicator.

LED	Fout	Mogelijke oorzaak	Oplossing
	Geeft aan dat het opladen via zonne-energie niet goed werkt.	De uitgangsspanning van het zonnepaneel is lager dan 15V. De uitgangsspanning van het zonnepaneel is te hoog, waardoor de overspanningsbeveiliging wordt geactiveerd.	Voor een zonnepaneelspanning onder 15V moet u ervoor zorgen dat er geen schaduw of schade is op het zonnepaneel. In scenario's waarin de overspanningsbeveiliging wordt geactiveerd, controleert u de manier waarop de zonnepanelen zijn aangesloten.
	Geeft aan dat de startaccu de hulpaccu niet oplaadt.	De spanning van de startaccu is lager dan 13,2V.	Controleer het type dynamo opnieuw. Zie "De dynamo van uw auto controleren" in deze handleiding voor meer informatie. Als de werkelijke outputwaarde van de dynamo relatief laag is, wijzigt u de inschakelspanning in de DC Home-app.
Continu	Er wordt een onderspanningswaarschuwing geactiveerd in de hulpaccu.	De spanning van de hulpaccu is laag.	Laad de hulpaccu onmiddellijk op.
Langzaam knipperen	Er wordt een waarschuwing voor overontlading geactiveerd in de hulpaccu.	De hulpaccu is te veel ontladen.	Ontkoppel alle belastingen van de hulpaccu en laad deze onmiddellijk op.
Snel knipperen	Er wordt een waarschuwing voor overspanning of te hoge temperatuur geactiveerd in de hulpaccu.	De hulpaccu is te veel opgeladen of heeft een hoge temperatuur.	Als de beveiliging wordt geactiveerd zonder dat er een batterijtemperatuursensor is geïnstalleerd, geeft dit aan dat de hulpaccu te veel is opgeladen. Als de beveiliging wordt geactiveerd met een batterijtemperatuursensor geïnstalleerd, heeft de hulpaccu een hoge temperatuur. Volg de onderstaande stappen voor probleemoplossing: Controleer de temperatuur van de hulpaccu in de DC Home-app. Temperaturen hoger dan 149°F (65°C) leiden tot een alarm voor te hoge temperatuur. Zorg ervoor dat de hulpaccu op een goed geventileerde plaats is geïnstalleerd. De waarschuwing voor de temperatuur van de hulpaccu wordt gewist wanneer deze daalt tot 140°F (60°C). Controleer de spanning van de hulpaccu. Voor 12V-accu's moet de spanning van de hulpaccu binnen 16V liggen. Voor 24V-accu's moet de spanning van de hulpaccu binnen 32V liggen. Hogere spanningen activeren een overspanningsalarm. Stop in dat geval met het opladen van de hulpaccu.
-	De batterijlader stopt met opladen.	Laagtemperatuurbeveiliging voor de hulpaccu.	Wanneer de temperatuur van de hulpaccu daalt tot onder -31°F (-35°C), stopt de batterijlader met opladen. Warm de hulpaccu op en het opladen wordt hervat zodra de temperatuur boven -22°F (-30°C) is.
		Oververhittingsbeveiliging voor de batterijlader.	Als de temperatuur van de batterijlader hoger is dan 176°F (80°C), zorg dan onmiddellijk voor ventilatie om de lader af te koelen. Het normale bedrijfstemperatuurbereik voor de batterijlader is -31°F tot 176°F (-35°C tot 80°C). Wanneer de temperatuur hoger is dan 149°F (65°C), verlaagt de lader zijn belasting. Als de temperatuur hoger is dan 176°F (80°C), stopt de batterijlader met werken.

Neem voor technische ondersteuning contact op met onze technische dienst via renogy.com/contact-us.

Afmetingen en specificaties

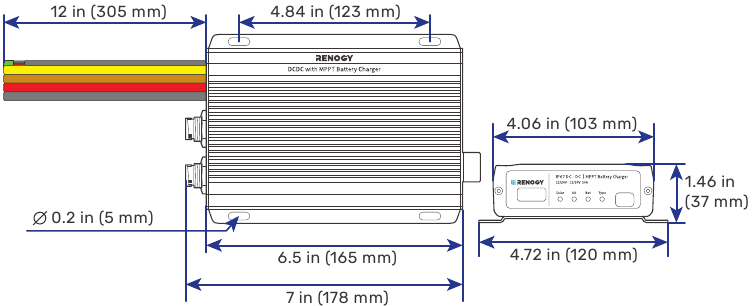

Afmetingen

Maattolerantie: ±0,2 inch (0,5 mm)

Technische specificaties

Systeemspanning	12V/24V naar 12V/24V DC
Nominaal uitgangsvermogen	720W
Accuspanningsbereik	9V tot 32V DC
Maximale laadstroom	50A@12V 25A@24V
Accutype	SLD, AGM, GEL, FLD, LI en USER
Oplaadmodus hulpaccu	MPPT
Nominaal laadrendement	Voor 12V-accu's: ≥94% Voor 24V-accu's: ≥92%
Max. ingangsspanning zonne-energie	50V
Max. ingangsspanning dynamo	32V
Bedrijfstemperatuurbereik	-31°F tot 176°F / -35°C tot 80°C
Opslagtemperatuur	-40°F tot 176°F / -40°C tot 80°C
Nullaststroom	< 100mA
Vochtigheid	0% tot 95%, RV, geen condensatie
Afmetingen	7,01 x 4,78 x 1,47 inch / 178,2 x 121,5 x 37,5 mm
Gewicht	4,10 lb / 1,86 kg
Certificeringen	CE, RoHS en FCC Deel 15 Klasse B

Onderhoud

Inspectie

Voor optimale prestaties wordt aanbevolen om deze taken regelmatig uit te voeren.

• Zorg ervoor dat de batterijlader in een schone, droge en geventileerde ruimte is geïnstalleerd.
• Zorg ervoor dat er geen schade of slijtage aan de kabels is.
• Zorg ervoor dat de connectoren stevig vastzitten en controleer of er losse, beschadigde of verbrande verbindingen zijn.
• Zorg ervoor dat de indicatoren in goede staat zijn.
• Zorg ervoor dat er geen corrosie, isolatieschade of verkleuringssporen van oververhitting of verbranding zijn.
• Als de batterijlader vuil is, gebruik dan een vochtige doek om de buitenkant van het apparaat schoon te maken om te voorkomen dat stof en vuil zich ophopen. Voordat de batterijlader wordt ingeschakeld, moet u ervoor zorgen dat deze na het schoonmaken volledig droog is.
• Zorg ervoor dat de ventilatiegaten niet verstopt zijn.

In sommige toepassingen kan er corrosie rond de aansluitingen ontstaan. Corrosie kan veren losmaken en de weerstand verhogen, wat kan leiden tot vroegtijdig falen van de verbinding. Breng periodiek diëlektrisch vet aan op elk contact van de aansluitingen. Diëlektrisch vet stoot vocht af en beschermt de contacten van de aansluitingen tegen corrosie.

Risico op elektrische schok! Zorg ervoor dat alle stroomvoorzieningen zijn uitgeschakeld voordat u de aansluitingen op de batterijlader aanraakt.

Reinigen

Volg de onderstaande stappen om de batterijlader regelmatig schoon te maken.

• Koppel alle kabels los die op de batterijlader zijn aangesloten.
• Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens de bediening. Wees voorzichtig bij het aanraken van blanke aansluitingen van condensatoren, omdat deze zelfs nadat de stroom is verwijderd nog steeds hoge dodelijke spanningen kunnen bevatten.
• Veeg de behuizing van de batterijlader en de contacten van de connector af met een droge doek of een niet-metalen borstel. Als het nog steeds vuil is, kunt u huishoudelijke schoonmaakmiddelen gebruiken.
• Zorg ervoor dat de ventilatiegaten niet verstopt zijn.
• Droog de batterijlader af met een schone doek en houd de omgeving rond de batterijlader schoon en droog.
• Zorg ervoor dat de batterijlader volledig droog is voordat u deze opnieuw aansluit op het zonnepaneel, de accu en de AC-ingang.

Opslag

Volg de onderstaande tips om ervoor te zorgen dat de batterijlader goed wordt opgeslagen.

• Koppel alle kabels los die op de batterijlader zijn aangesloten.
• Door diëlektrisch vet op elk contact van de aansluitingen aan te brengen, stoot het diëlektrische vet vocht af en beschermt het de contacten van de connector tegen corrosie.
• Bewaar de batterijlader in een goed geventileerde, droge en schone omgeving met een temperatuur tussen -40°F en 176°F of -40°C en 80°C.

Noodmaatregelen

In geval van een bedreiging voor de gezondheid of veiligheid, begin altijd met de onderstaande stappen voordat u andere suggesties aanpakt.

• Neem onmiddellijk contact op met de brandweer of een ander relevant noodhulpteam.
• Informeer alle mensen die mogelijk worden getroffen en zorg ervoor dat ze het gebied kunnen evacueren.

Voer de onderstaande suggesties alleen uit als het veilig is om dit te doen.

Brand

1. Koppel alle kabels los die op de batterijlader zijn aangesloten.
2. Blus de brand met een brandblusser. Acceptabele brandblussers zijn onder meer water, CO₂ en ABC.

Gebruik geen brandblussers van type D (brandbaar metaal).

Overstroming

1. Als de batterijlader onder water staat, blijf dan uit de buurt van het water.
2. Koppel alle kabels los die op de batterijlader zijn aangesloten.

Geur

1. Ventileer de ruimte. Koppel alle kabels los die op de batterijlader zijn aangesloten.
2. Zorg ervoor dat er niets in contact komt met de batterijlader.

Geluid

1. Koppel alle kabels los die op de batterijlader zijn aangesloten.
2. Zorg ervoor dat er geen vreemde voorwerpen vastzitten in de ventilator van de batterijlader of in de ringaansluiting.

De normale geluidswaarde van de batterijlader is minder dan 30dB tijdens bedrijf. Als het geluid abnormaal is, neem dan contact op met onze technische dienst via renogy.com/contact-us.

Renogy-ondersteuning

Om meer mogelijkheden van zonne-energiesystemen te verkennen, ga naar het Renogy Learning Center op: renogy.com/learning-center

Voor technische vragen over uw product in de VS, neemt u contact op met het technische ondersteuningsteam van Renogy via:
renogy.com/contact-us
1(909)2877111

Voor technische ondersteuning buiten de VS, bezoekt u de lokale website hieronder:

Canada
ca.renogy.com

Verenigd Koninkrijk
uk.renogy.com

Overig Europa
eu.renogy.com

Met Renogy Power Plus blijft u op de hoogte van toekomstige innovaties op het gebied van zonne-energie, deelt u uw ervaringen met uw reis op het gebied van zonne-energie en komt u in contact met gelijkgestemde mensen die de wereld veranderen in de Renogy Power Plus-community.

@Renogy Solar

@renogyofficial

@Renogy

Referenties

• Renogy US Official | Betrouwbare energieoplossingen
• App Store - Apple
• Google Play
• Renogy US Official | Betrouwbare energieoplossingen
• Contact Us | Renogy-zonnepanelen en complete zonnepanelenkits
• Contact Us | Renogy-zonnepanelen en complete zonnepanelenkits
• Contact Us | Renogy-zonnepanelen en complete zonnepanelenkits
• Renogy Learning Center
• Renogy CA Official | Betrouwbare energieoplossingen
• Renogy UK Official | Betrouwbare energieoplossingen
• Renogy EU Official | Betrouwbare energieoplossingen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Renogy RBC2125DS-21W handleiding

Beschikbare talen
