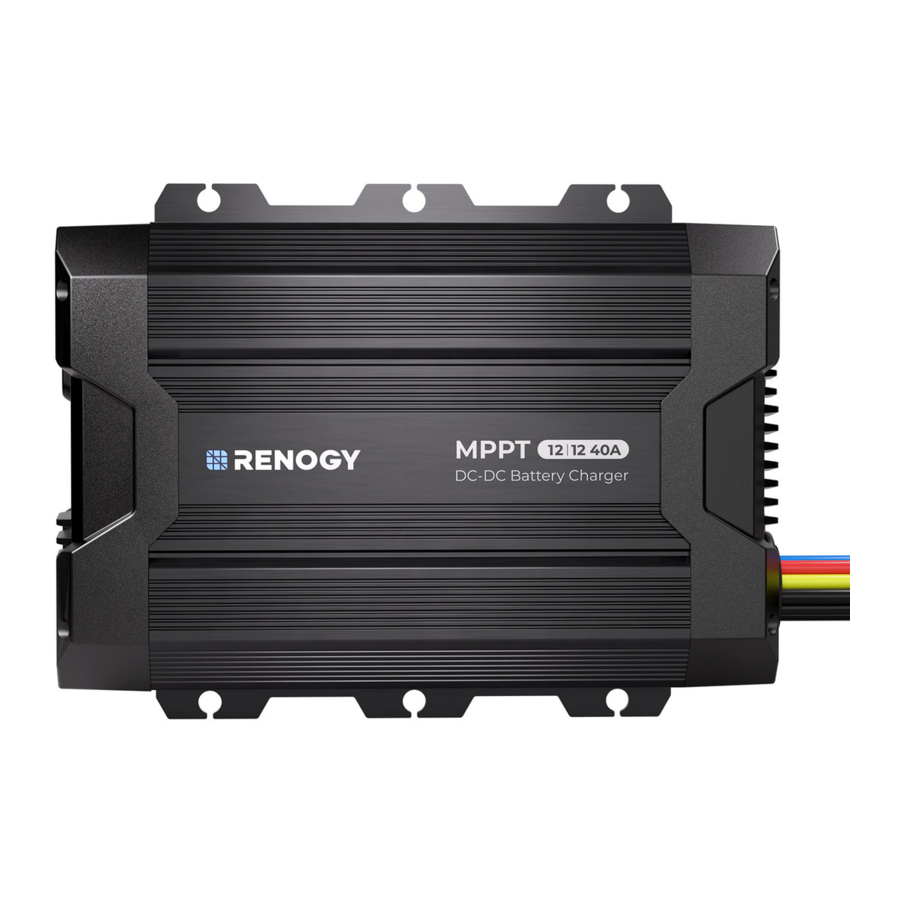

Renogy RBC40D1S Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Deze handleiding bevat gedetailleerde instructies, maar is mogelijk niet van toepassing op alle situaties. Gebruikers worden daarom aangespoord om gezond verstand en voorzichtigheid te betrachten.

Algemene veiligheidsrichtlijnen

• Dit product is niet geschikt voor personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen zonder ervaring of kennis. Kinderen moeten onder toezicht staan om ongeoorloofd gebruik van het product te voorkomen.
• Controleer de lader regelmatig op tekenen van schade. Als er schade wordt geconstateerd, gebruik de batterijlader dan niet totdat deze is gerepareerd. Wanneer u elektrische apparatuur bedient of loodzuuraccu's hanteert, zorg er dan voor dat er iemand in de buurt is om assistentie te verlenen in geval van nood.
• Draag altijd geschikte persoonlijke beschermingsmiddelen, inclusief een uitgebreide oogbescherming en handschoenen, om u te beschermen tegen mogelijke gevaren.
• Langdurige blootstelling aan extreme hitte of vriestemperaturen kan de levensduur van het product verkorten. Vermijd het blootstellen van het apparaat aan dergelijke omstandigheden.
• Dit product is niet ontworpen voor gebruik met levensondersteunende systemen of andere medische apparatuur of hulpmiddelen.
• Koppel het product los van de batterij voordat u het circuit reinigt of aanpast om ongelukken te voorkomen.
• Installeer en bewaar het product in een droge en koele omgeving. Houd het uit de buurt van vloeistoffen en stel het niet bloot aan direct zonlicht of andere warmtebronnen.
• Gebruik het product niet als het tekenen van fysieke schade vertoont of als de kabels zichtbaar gebarsten zijn. Neem contact op met de klantenservice van de fabrikant om mogelijke veiligheidsproblemen aan te pakken.
• Probeer de lader niet uit elkaar te halen, omdat dit kan leiden tot schade aan zowel het apparaat als de gebruiker, en de garantie ongeldig maakt.
• Zorg voor voldoende ventilatie tijdens het gebruik om oververhitting te voorkomen en efficiënt opladen te behouden.
• Dit product mag alleen worden gerepareerd door gekwalificeerd personeel.
• Koppel de lader altijd los voordat u onderhouds- of reinigingsprocedures uitvoert.
• Vermijd het stoten of gooien van het product om schade te voorkomen.
• Zorg ervoor dat alle kabels en aansluitingen stevig zijn bevestigd om optimale prestaties en veiligheid te behouden.

Veiligheidsrichtlijnen voor batterijen

• Het zuur of de vloeistof in een loodzuuraccu is corrosief en giftig, kan ontvlambare en giftige gassen produceren tijdens het opladen en kan exploderen als het wordt ontstoken.
• Draag ALTIJD een veiligheidsbril, handschoenen of beschermende kleding bij het hanteren van deze batterijen. Verwijder persoonlijke metalen voorwerpen zoals ringen, armbanden, kettingen en horloges. Zorg voor voldoende ventilatie in de werkruimte.
• In geval van lekkage kan het zuur ernstige brandwonden aan de ogen en de huid veroorzaken, evenals corrosie aan metalen. Schakel de stroom van nabijgelegen apparaten uit en spoel de getroffen gebieden onmiddellijk af met water.
• Houd schoon water en zeep bij de hand voor onmiddellijk gebruik in geval van contact met accuzuur. Als zuur in contact komt met de ogen, spoel dan minstens 15 minuten met zeep en water en zoek onmiddellijk medische hulp.
• Bij zeer koud weer kan een ontladen batterij bevriezen. Probeer NOOIT een bevroren batterij op te laden, omdat er gassen kunnen ontstaan waardoor de behuizing barst en accuzuur eruit spuit.
• Gebruik alleen oplaadbare deep cycle-batterijen. Probeer NOOIT een bekende defecte, bevroren, defecte of niet-oplaadbare batterij op te laden.
• Zorg ervoor dat batterijen worden gemonteerd en opgeslagen in ruimtes met goede ventilatie om het risico op gasophoping te minimaliseren.
• Controleer batterijen en oplaadsystemen regelmatig om mogelijke storingen of problemen op te sporen.
• Plaats GEEN gereedschap bovenop een batterij en laat het er niet op vallen, omdat dit een kortsluiting en vonken kan veroorzaken.
• Niet roken en geen open vonken of vuur in de buurt van de batterij houden.
• Omgekeerde polariteit beveiliging is beschikbaar voor AGM-, gel-, calcium- en loodzuuraccu's, behalve voor LiFeP04-accu's.

Veiligheidsmaatregelen bij installatie

• Installeer deze oplader NIET in de buurt van warmtebronnen zoals vuur, verwarmingstoestellen of waar deze kan worden blootgesteld aan ontvlambare chemicaliën, dampen, corrosieve gassen, vloeistoffen of materialen.
• Monteer het product NIET in gebieden waar er risico is op een gasexplosie.
• Zorg ervoor dat het product stevig is bevestigd om te voorkomen dat het naar beneden valt of omvalt.
• Zorg ervoor dat het gebied rond de batterij goed geventileerd is voor en tijdens het laadproces.
• Het wordt aanbevolen om dit product zo dicht mogelijk bij uw hulpaccu te monteren om maximale prestaties te garanderen.
• Leg AC- en DC-kabels NIET in dezelfde leiding en vermijd het trekken aan de kabels om schade te voorkomen.
• Neem bij het instellen van de verbinding met de DCDC-controller de volgende volgorde in acht: begin met het aansluiten van de hulpaccu, waarbij u de juiste polariteit waarborgt, en sluit vervolgens de invoerbron aan.

Veiligheidsrichtlijnen voor de bediening

• Vermijd het laten vallen van metalen gereedschap of voorwerpen op de batterij, omdat dit een vonk of kortsluiting kan veroorzaken. Dergelijke incidenten kunnen leiden tot explosies of schade aan elektrisch gereedschap.
• Gebruik het apparaat NIET in zoute, natte of vochtige omgevingen, of in ruimtes met corrosieve dampen of brandbare materialen. Vermijd locaties met explosiegevaar.
• Houd er rekening mee dat onderdelen van dit product mogelijk spanning blijven produceren, zelfs na het loskoppelen of het activeren van de zekering.
• Koppel de kabels NIET los terwijl het product in werking is om mogelijke gevaren of schade te voorkomen.

INHOUD VAN DE SET

• 1 stuk RENOGY 40A DC-DC-lader
• 7 stuks krimpkousen
• 4 stuks zelftappende schroeven
• 1 stuk gebruikershandleiding

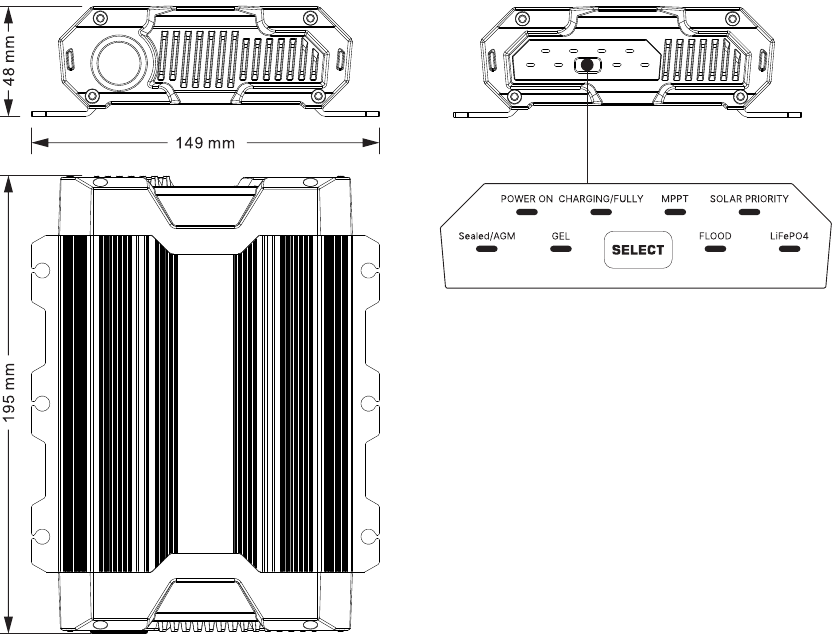

ONDERDELENIDENTIFICATIE

INSTALLATIE

Locatie overwegingen

Zorg er bij het selecteren van een locatie voor de DC-DC-lader voor dat deze zo dicht mogelijk bij de op te laden hulpaccu wordt geplaatst. Mogelijke montageplaatsen zijn de cabine van het voertuig, langs een chassisrail, binnenspatbord, achter de grille of koplamp, of aan de zijkant van de radiateur.

Kies een locatie die niet gevoelig is voor vocht of andere stoffen en vermijd gebieden met potentieel hoge temperaturen.

De batterijlader kan horizontaal of verticaal worden geïnstalleerd, wat flexibiliteit biedt bij de installatie. Installeer het apparaat op een vlakke en stevige ondergrond om stabiliteit en optimale prestaties te garanderen.

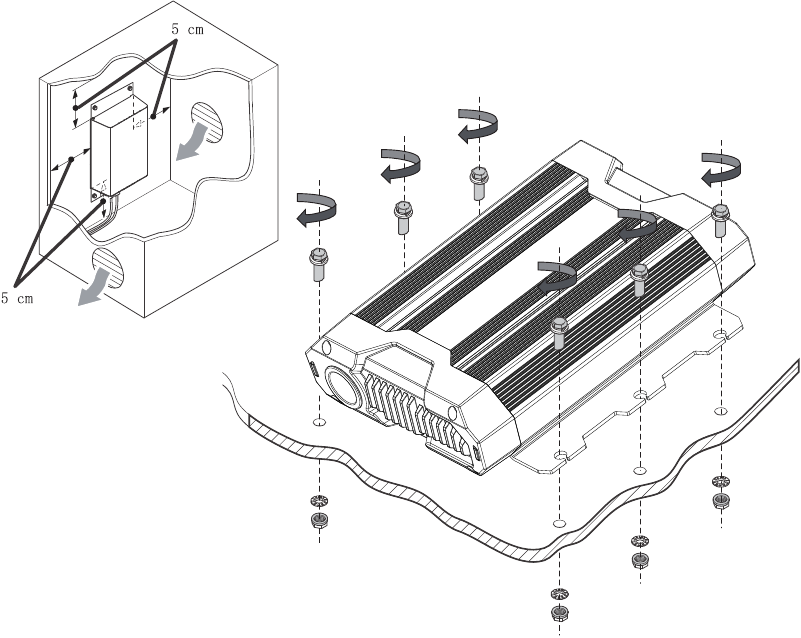

Montage-instructies

Houd minstens 5 cm ruimte vrij aan alle kanten van de DC-DC-lader om een goede ventilatie te garanderen voor optimale prestaties. Gebruik een potlood of pen om de montagegaten over te trekken wanneer u de DC-DC tegen het gewenste montagegebied plaatst.

Gebruik 6 schroeven om de DC-DC-lader stevig op het gekozen oppervlak te bevestigen, waardoor stabiliteit en betrouwbaarheid worden gegarandeerd.

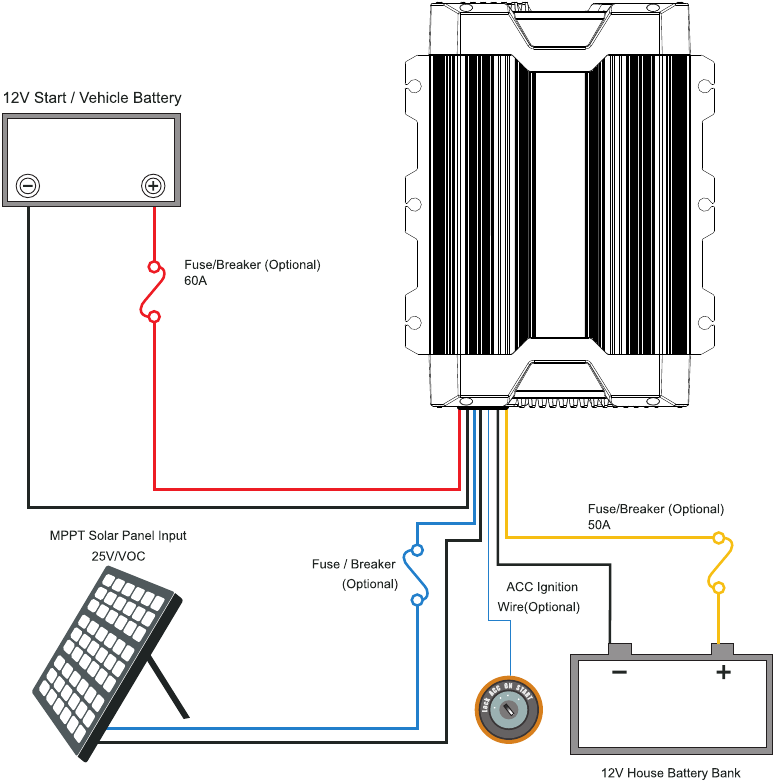

BEDRADING

LAADREGELING

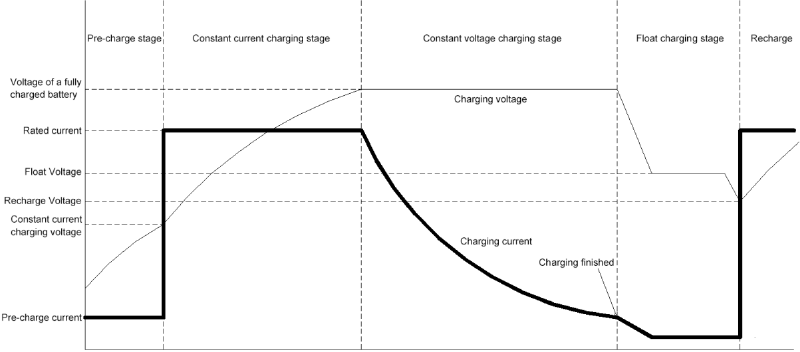

LAADFASENDIAGRAM

Deze oplader maakt gebruik van een standaard vierfasen laadregeling:
Wanneer de accuspanning lager is dan de constante stroom laadspanning, ondergaat deze een kleine stroom voorlading. De indicator Charging/Fully (Opladen/Volledig) knippert (1 seconde aan, 1 seconde uit). Wanneer de accuspanning hoger is dan de constante stroom laadspanning, ondergaat deze een constante stroomlading met maximale uitgangsstroom. De indicator Charging/FulIy (Opladen/Volledig) knippert (1 seconde aan, 1 seconde uit).

Wanneer de accuspanning de constante spanning laadspanning bereikt, ondergaat deze een constante spanninglading, waarbij de laadstroom geleidelijk afneemt.

Criteria voor het voltooien van het opladen: Tijdens de constante spanningsfase wordt het opladen als voltooid beschouwd wanneer de laadstroom < 4A is en het opladen stopt. De indicator Charging/FulIy (Opladen/Volledig) blijft continu branden.

Nadat de volledige lading is bereikt, wanneer de accuspanning onder de druppellaadspanning zakt, ondergaat deze een druppellaadlading. De indicator Charging/Fully (Opladen/Volledig) knippert (1 seconde aan, 2 seconden uit).

Wanneer de accuspanning lager is dan de herlaadspanning, gaat deze over naar het normale laadproces. De indicator Charging/FuIly (Opladen/Volledig) knippert (1 seconde aan, 1 seconde uit).

DC-INGANG

• De oplader schakelt in wanneer de ingangsspanning gedurende 15 seconden continu voldoet aan de inschakelvoorwaarden.
• Tijdens het DC-laden initieert de oplader elke 100 seconden een snelle uitschakeling. Hij controleert de ingangsspanning tijdens het uitschakelen om te bepalen of deze voldoet aan de uitschakelvoorwaarden, waardoor de effecten van spanningsval tijdens situaties met hoge stroom worden geëlimineerd. Uitschakeldetectie wordt overgeslagen wanneer de laadstroom minder is dan 5A.
• Om onderspanning tijdens het laden met hoge stroom te voorkomen, zal de controller de stroom in de onderspanningsstatus beperken om de ingangsspanning boven ongeveer 11,2V te houden. Als deze drempel niet kan worden aangehouden, wordt er direct een uitschakeling geactiveerd.

ZONNE-INGANG

• Deze controller is een MPPT-controller, ontworpen om de efficiëntie van het benutten van zonne-energie te maximaliseren.
• In gevallen waarin zowel het zonnepaneel als de DC-ingang tegelijkertijd aan de inschakelvoorwaarden voldoen, krijgt DC-stroom standaard prioriteit. Indien ingesteld op zonneprioriteit, bewaakt de oplader continu de zonne-ingang, zelfs als de DC-ingang al bezig is met laden. Als aan de zonnevoorwaarden wordt voldaan, schakelt hij over op zonne-energie.

BEVEILIGINGEN

Omgekeerde ingangsbeveiliging
Zowel de zonne-ingang als de DC-ingangspoort zijn uitgerust met omgekeerde ingangsbeveiliging. Opladen is niet mogelijk bij omgekeerde aansluiting.

Ingangsbeveiliging tegen overspanning
Als de spanning bij de zonne-ingang hoger is dan 30V of de DC-ingangsspanning hoger is dan 24V:
Voor DC-ingangsoverspanning knippert de 'Power On' (Vermogen aan) indicator één keer en pauzeert 3 seconden.
Voor PV-ingangsoverspanning knippert de 'MPPT' indicator één keer en pauzeert 3 seconden.

Omgekeerde uitgangsbeveiliging
De uitgangspoort (accupoort) is uitgerust met beveiliging tegen omgekeerde polariteit. Als uw polariteit is omgekeerd, zal de oplader niet beginnen met opladen. Het is belangrijk op te merken dat er in de LiFeP04-modus geen omgekeerde uitgangsbeveiliging is en dat het aansluiten van de accu met de verkeerde polariteit de controller kan beschadigen.

Accu-overspanningsbeveiliging
Wanneer de spanning van de accu-ingangspoort hoger is dan 16V:
De indicatie van het accutype knippert één keer en pauzeert 3 seconden.
Vrijgavevoorwaarde: spanning daalt onder 15V.

Beveiliging tegen te hoge temperatuur
Wanneer de temperatuur van de printplaat hoger is dan 700C, wordt de laadstroom automatisch verlaagd.
Wanneer de temperatuur van de printplaat hoger is dan 800C, wordt het laden gestopt. Het laden wordt hervat zodra de temperatuur onder 680C daalt. De 'Power On' (Vermogen aan) indicator knippert twee keer en pauzeert 2 seconden.

Oplaad-time-outbeveiliging
Het opladen wordt gestopt als de constante stroomlaadfase langer duurt dan 12 uur. De indicatie van het accutype knippert twee keer en pauzeert 2 seconden. De oplader is vergrendeld en moet opnieuw worden opgestart.

Lithiumaccu BMS-beveiliging
Wanneer het accutype is geselecteerd als lithiumaccu, wordt het, als de accuspanning tijdens het laadproces plotseling daalt, beschouwd als een overbelastingsbeveiliging door de lithiumaccu BMS en wordt het laden onmiddellijk gestopt. De indicatie van het accutype geeft een alarm. Na vijf minuten wordt opnieuw beoordeeld of het laden moet worden hervat. Als alternatief kan een korte druk op de knop het alarm handmatig dempen en het opladen opnieuw starten. De indicatie van het accutype knippert drie keer en pauzeert 1 seconde.

TECHNISCHE SPECIFICATIES

OPMERKING: ¹⁾ Het overschrijden van deze maximale waarde kan de veiligheid van het product in gevaar brengen.

PROBLEEMOPLOSSING

LAADFASEN
