Renogy REGO 12V 300Ah Handleiding

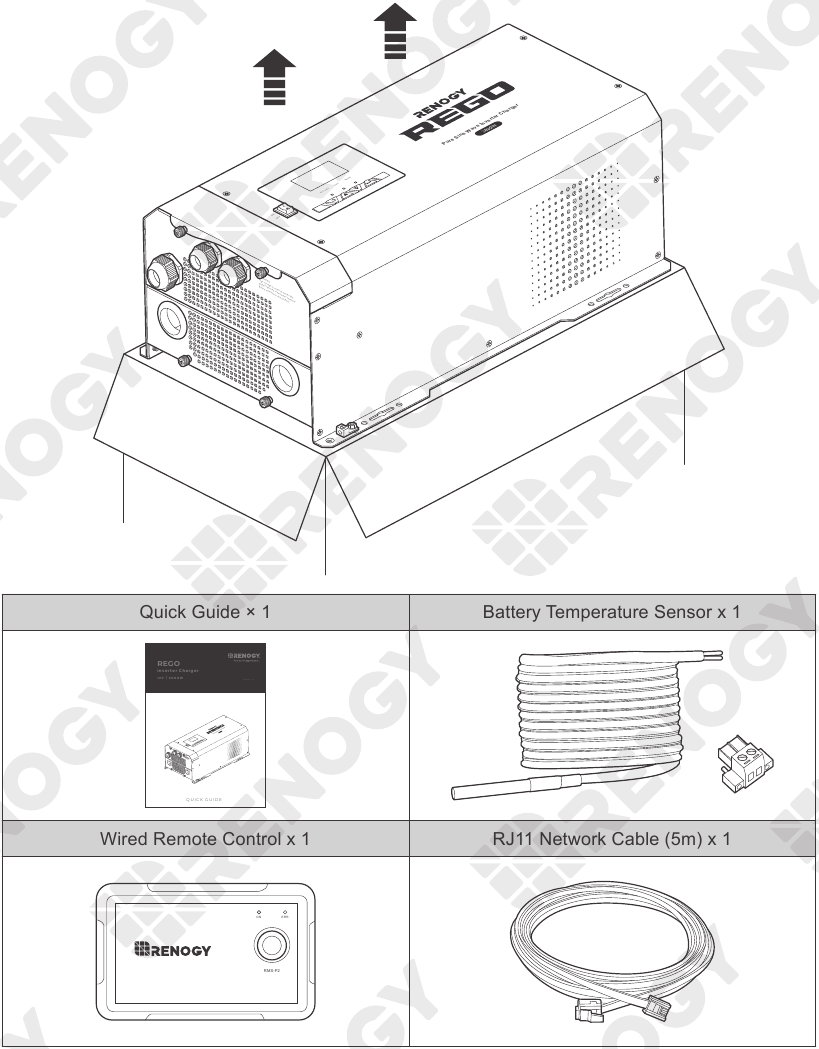

Inhoud van de verpakking

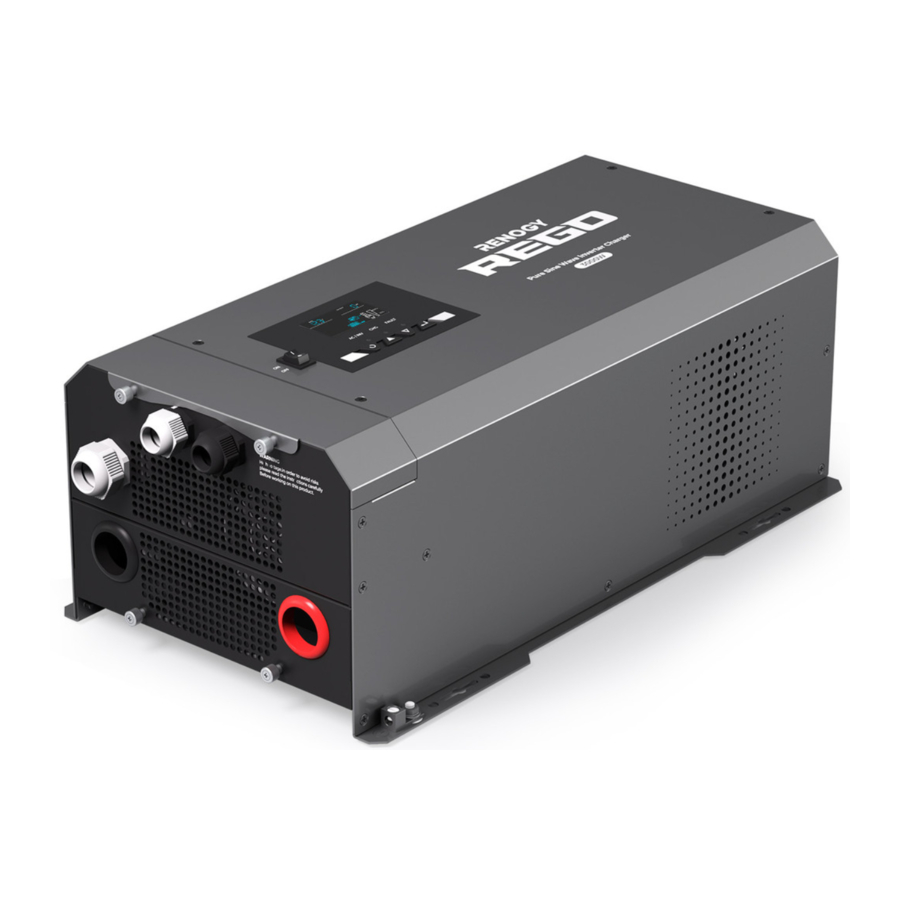

Productoverzicht

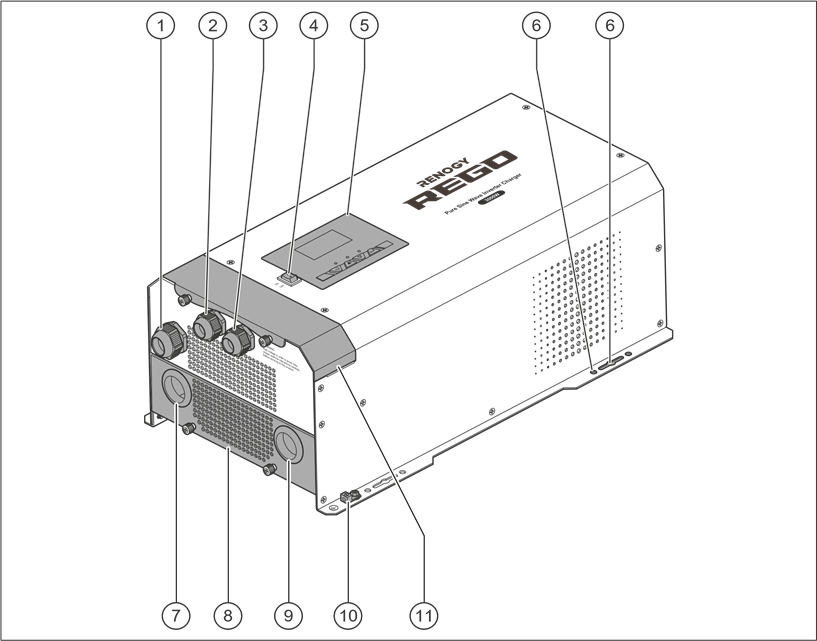

Externe weergave

NR.	Onderdeel
1	Kabelinvoer afstandsbediening en accessoire
2	AC-uitgangskabelwartel
3	AC-ingangskabelwartel
4	Hoofdstroomschakelaar
5	LCD- en knoppenpaneel
6	Montagegaten
7	DC-negatieve batterijkabelinvoer
8	DC-kabelplaat
9	DC-positieve batterijkabelinvoer
10	Aardingsnok chassis
11	Bovenplaat

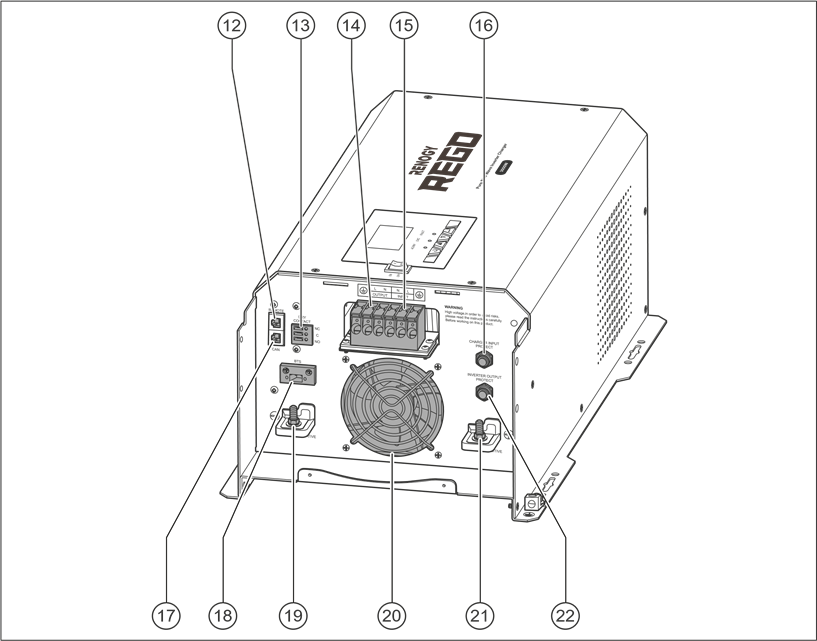

Interne weergave

NR.	Onderdeel
12	Poort bekabelde afstandsbediening (REMOTE)
13	Klemmenblok potentiaalvrij relais
14	Klemmenblok AC-uitgangshefboom
15	Klemmenblok AC-ingangshefboom
16	Ingangsstroomonderbreker
17	Communicatiepoort (CAN-bus)
18	Batterijtemperatuursensor (BTS)-poort
19	DC-negatieve batterijaansluiting
20	Ventilator
21	DC-positieve batterijaansluiting
22	Uitgangsstroomonderbreker

• Inspecteer de omvormerlader op zichtbare schade, waaronder scheuren, deuken, vervorming en andere zichtbare afwijkingen. Alle connectorcontacten moeten schoon, droog en vrij van vuil en corrosie zijn.
• Geen enkel onderdeel in de omvormerlader vereist onderhoud of reparatie. Repareer, manipuleer of wijzig geen onderdelen van de omvormerlader.

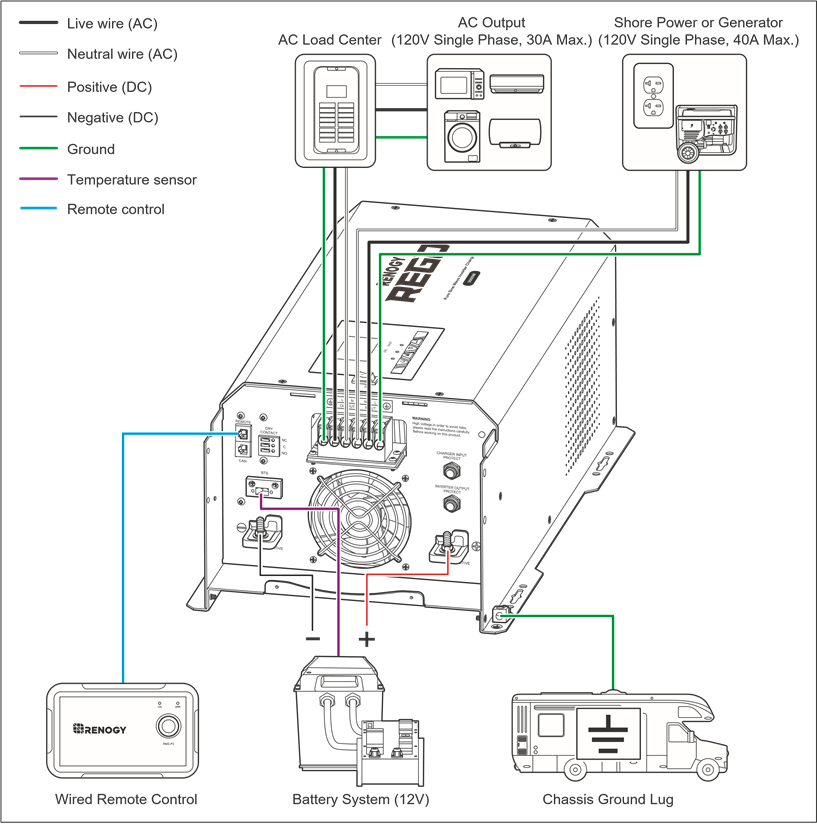

Bedradingsschema

• Alle bedrading moet worden uitgevoerd door gekwalificeerd personeel om naleving van alle toepasselijke installatievoorschriften en -regels te garanderen.
• Draag tijdens de installatie de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap.
• Risico op elektrische schok! Zorg ervoor dat alle stroombronnen zijn losgekoppeld voordat u met de installatie begint.
• Sluit de AC-belastingsuitgang niet aan op een AC-stroombron zoals een generator of walstroom. Anders kan er ernstige schade ontstaan.
• Gebruik de temperatuursensor niet op een LiFePO4-accu (LFP) die is voorzien van een Battery Management System (BMS).

Voorbereiding

Componenten en gereedschap

Aanbevolen componenten

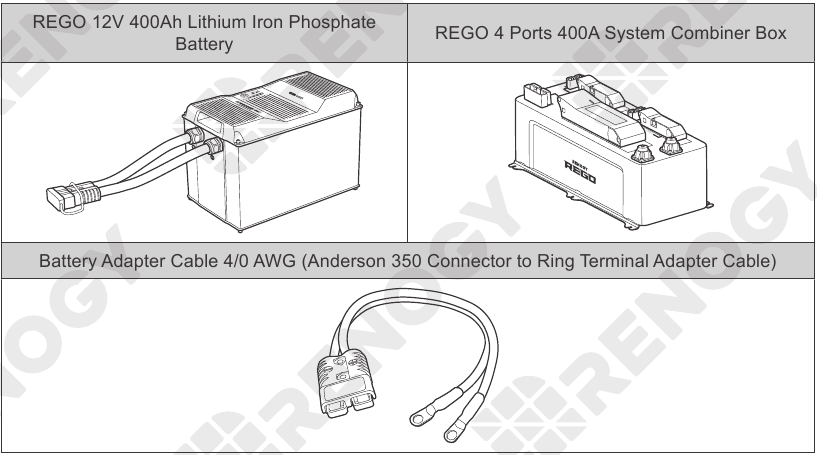

Batterijscenario A: REGO-batterijset

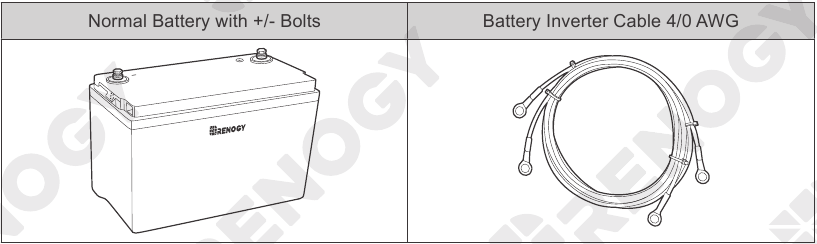

Batterijscenario B: Normale batterijset

Optionele accessoires

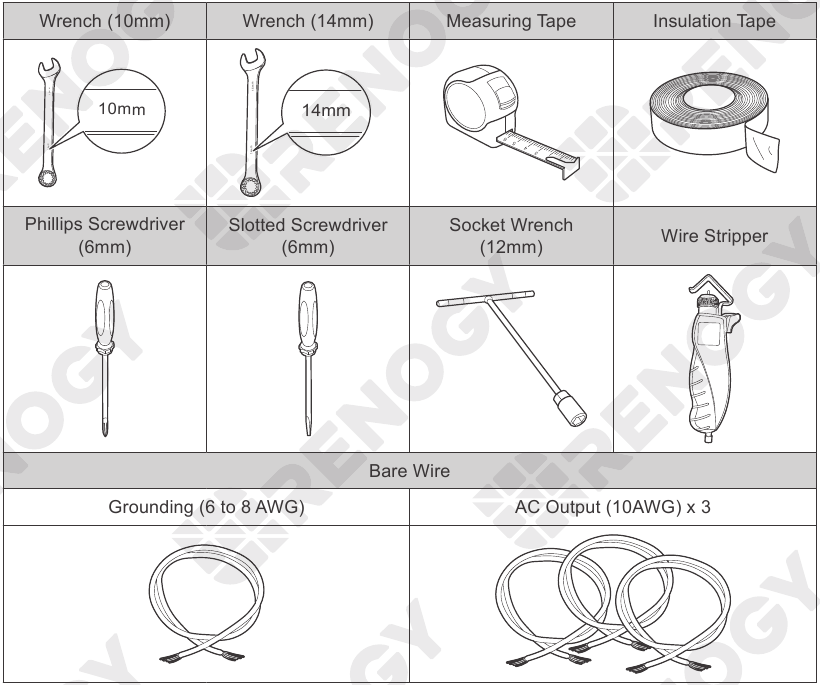

Vereist gereedschap

• De AC-uitgangskabelwartel heeft een binnendiameter van 13 mm. Selecteer de juiste AC-kabeldikte en zorg ervoor dat deze door de wartel kan worden gevoerd.

Montagelocatie

• Explosiegevaar! Installeer de omvormerlader nooit in een afgesloten ruimte met overstroomde batterijen! Installeer hem niet in een afgesloten ruimte waar batterijgassen zich kunnen ophopen.
• Installeer de omvormerlader zo dicht mogelijk bij de batterij om spanningsvallen als gevolg van lange kabels te voorkomen. Het wordt aanbevolen om een adapterkabel van maximaal 15 meter te gebruiken. Als de lengte van de adapterkabel onvoldoende is, selecteer dan de installatielocatie opnieuw.
• Houd de omvormerlader uit de buurt van ontvlambare vloeistoffen zoals benzine.
• Installeer de omvormerlader op een vlakke ondergrond binnenshuis, beschermd tegen direct zonlicht, hoge temperaturen en water. Zorg voor een goede ventilatie.
• Installeer de omvormerlader niet in de buurt van ontvlambare dampen of gassen.
• Zorg ervoor dat er voldoende ruimte is om de kabel te installeren. Laat minimaal 25 cm ruimte over bij de ventilator en minimaal 18 cm aan elke kant. Het is beter om een grotere ventilatieopening te hebben. Blokkeer de ventilatoropeningen niet.
• De omvormerlader kan verticaal (aansluitingen naar beneden gericht) aan de muur of horizontaal aan de vloer worden bevestigd.

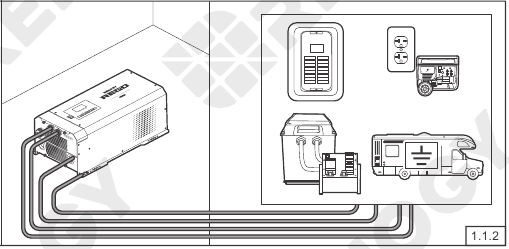

Plan de installatielocatie.

Meet de lengte van de adapterkabel om te zien of deze op de omvormerlader kan worden aangesloten.

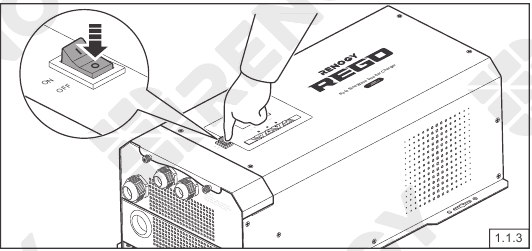

Nadat de installatielocatie is bepaald, zet u de hoofdschakelaar van de omvormerlader in de "OFF"-stand en houdt u deze vast totdat de omvormerlader klaar is om te worden ingeschakeld.

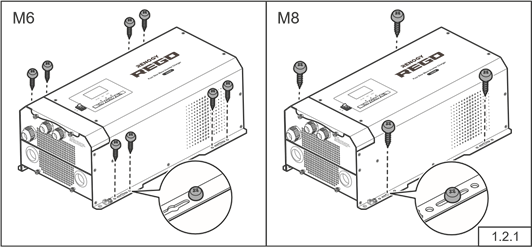

Montage

Aanbevolen accessoires

• Kies de juiste zelftappende schroeven op basis van de installatielocatie.
• Zorg ervoor dat de omvormerlader stevig op de installatielocatie is gemonteerd om te voorkomen dat hij verschuift of eraf valt.

Lijn de omvormerlader uit met de montagepositie om hem vast te zetten met zelftappende schroeven door de montagegaten.

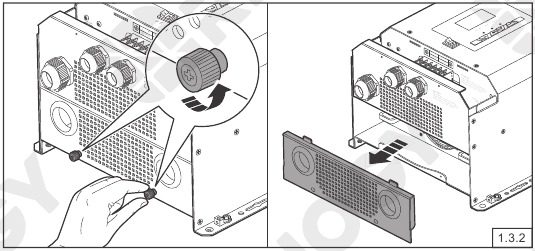

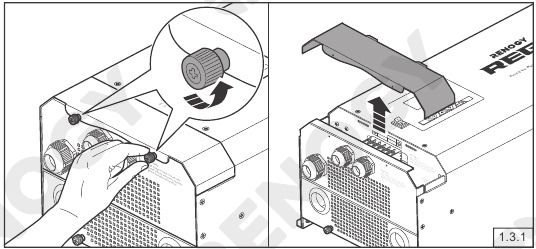

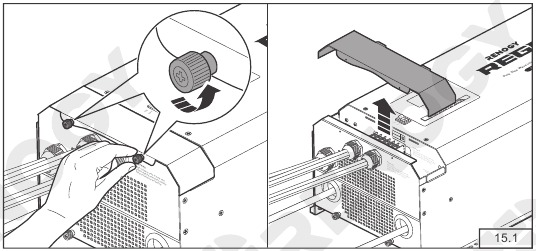

De plaat verwijderen

Draai de twee bovenste paneelschroeven met de hand tegen de klok in en verwijder de bovenplaat. U kunt ook een kruiskopschroevendraaier gebruiken.

Draai de twee onderste paneelschroeven met de hand tegen de klok in en verwijder de DC-kabelplaat. U kunt ook een kruiskopschroevendraaier gebruiken.

• Zorg ervoor dat alle adapterkabels niet op een apparaat zijn aangesloten voordat u ze aansluit. Als ze zijn aangesloten, zorg er dan voor dat alle stroomapparaten zijn uitgeschakeld.
• Controleer de polariteit van de kabel voordat u deze op de hulpkabel aansluit. Een contact met omgekeerde polariteit leidt tot afwijkingen. Schade veroorzaakt door een contact met omgekeerde polariteit maakt de garantie ongeldig.
• Zorg ervoor dat alle ringkabels veilig zijn aangesloten.
• Kleurcodeer en label alle AC-kabels die naar/van de omvormerlader komen. Gebruik gekleurde isolatietape of krimpkous.
• Zorg ervoor dat alle kabels een gladde buigradius hebben en geen knikken vertonen.

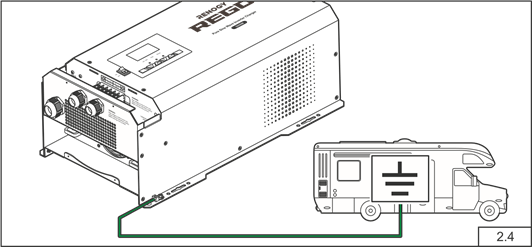

Aarding van de kabel

• Strip wat isolatie van de aardingskabel met behulp van een draadstripper volgens de diepte van het bedradingsgat.
• Het aanhaalmoment van de kabelborgschroef is 13,5 N·m. Draai de schroef niet te vast om schade te voorkomen.
• Wanneer u de omvormerlader aansluit op de aardingsnok van uw camper, raadpleeg dan de camperleverancier om de locatie van de aardingsnok van het chassis te bevestigen. Indien nodig kan er een aansluitklem worden geïnstalleerd.

Draai de kabelborgschroef voor de aardingsnok van het chassis tegen de klok in met een schroevendraaier met sleuf om ervoor te zorgen dat de kabelborg open is.

Steek het ene uiteinde van de blanke draad in het bedradingsgat van de aardingsnok van het chassis.

Draai de kabelborgschroef voor de aardingsnok van het chassis met de klok mee vast met een schroevendraaier met sleuf om de kabel vast te zetten.

Sluit het andere uiteinde van de aardingskabel aan op de aardingsnok van het chassis van de camper.

Bedrading van de afstandsbediening

U kunt ervoor kiezen om de bekabelde afstandsbediening van de omvormerlader te gebruiken.

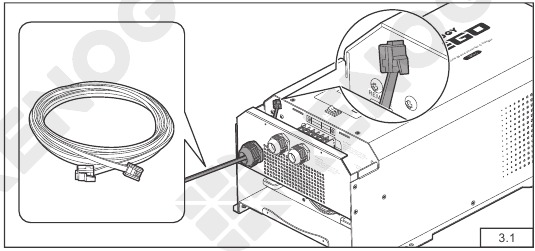

Steek het ene uiteinde van de meegeleverde RJ11-kabel door de kabelinvoer afstandsbediening en accessoire.

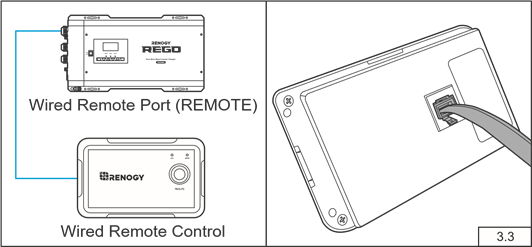

Sluit de connector aan op de poort voor de bekabelde afstandsbediening (REMOTE).

Sluit de connector aan het andere uiteinde van de RJ11-kabel aan op de bekabelde afstandsbediening.

Bedrading van de temperatuursensor

De temperatuursensor meet de temperatuur van de batterij en voorziet de omvormerlader van een laadspanningskalibratiemechanisme om ervoor te zorgen dat de omvormerlader de batterij correct kan opladen binnen het bedrijfstemperatuurbereik van -20 °C tot 60 °C of -4 °F tot 140 °F.

• Gebruik de temperatuursensor niet op een LiFePO4-accu (LFP) die is voorzien van een Battery Management System (BMS).
• Strip wat isolatie van de aardingskabel met een draadstripper.
• Draai de kabelborgschroeven niet te vast; anders leidt dit tot doorgedraaide schroeven of het buigen van schroeven.
• Er is geen polariteitsvereiste voor temperatuursensorkabels.

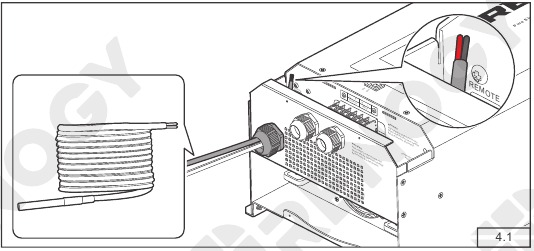

Steek de blanke aansluiting van de temperatuursensor door de kabelinvoer afstandsbediening en accessoire.

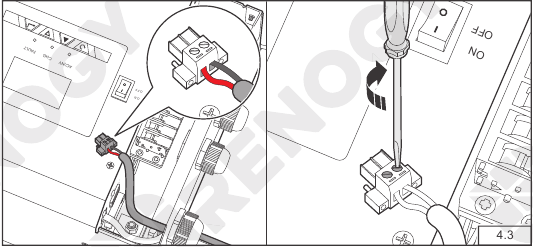

Draai de kabelborgschroef voor de draadboomconnector tegen de klok in met een schroevendraaier met sleuf om ervoor te zorgen dat de kabelborg open is.

Steek de blanke aansluiting van de temperatuursensor in de kabelboomconnector en draai deze vast met een schroevendraaier met sleuf door de kabelborgschroef voor de draadboomconnector met de klok mee te draaien.

Steek de kabelboomconnector in de BTS-poort van de omvormerlader.

Plaats de temperatuursensor in de buurt van de omvormerlader en bevestig deze indien nodig met een kabelbinder of isolatietape.

Batterijbedrading

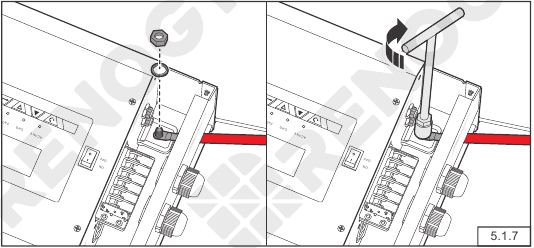

Bedrading aan de apparaatzijde

• De specificatie van de DC positieve/negatieve batterijaansluiting is M8. Selecteer de juiste ringaansluiting.
• Het vasthoudmoerkoppel van de DC positieve/negatieve batterijaansluiting is 26 N·m. Draai hem niet te strak aan om schade te voorkomen.

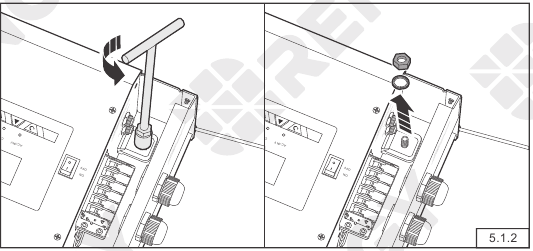

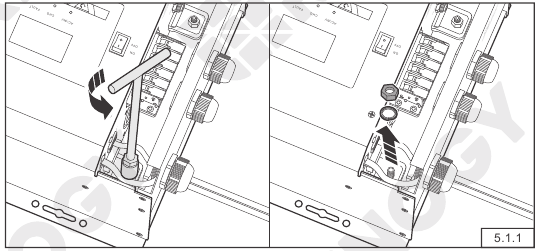

Verwijder de vasthoudmoer van de DC negatieve batterijaansluiting door deze met een dopsleutel tegen de klok in te draaien en verwijder vervolgens de pakking.

Verwijder de vasthoudmoer van de DC positieve batterijaansluiting door deze met een dopsleutel tegen de klok in te draaien en verwijder vervolgens de pakking.

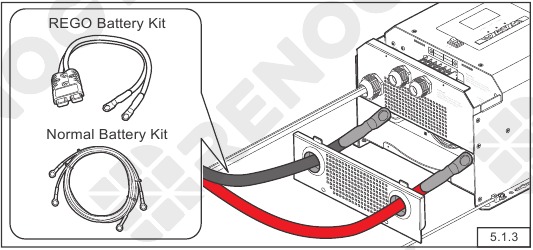

Steek de positieve ringaansluiting van de batterijadapterkabel door de DC positieve batterijkabelinvoer van de verwijderbare DC kabelinvoer en de negatieve batterijringaansluiting door de DC negatieve batterijkabelinvoer van de DC kabelplaat.

Sluit de negatieve ringaansluiting aan op de DC negatieve batterijaansluiting.

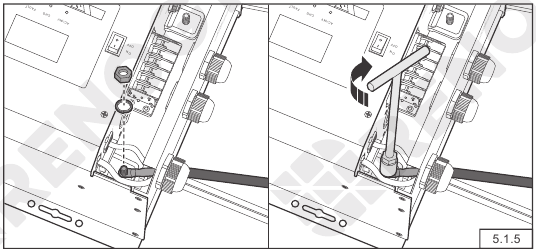

Installeer de pakking en de vasthoudmoer en draai de moer met een dopsleutel met de klok mee vast.

Sluit de positieve ringaansluiting aan op de DC positieve batterijkabelinvoer.

Installeer de pakking en de vasthoudmoer en draai de moer met een dopsleutel met de klok mee vast.

Bedrading aan de batterijzijde

• Deze omvormerlader ondersteunt alleen 12V-batterijen. Lees de gebruikershandleiding van de specifieke batterij die wordt gebruikt zorgvuldig door om er zeker van te zijn dat de batterijspanning 12V is voordat u de batterij aansluit.
• Zorg ervoor dat de batterij is losgekoppeld van de stroomvoorziening voordat u de batterij aansluit.
• Identificeer de polariteit (positief en negatief) op de kabels die voor de omvormerlader worden gebruikt. Een omgekeerde polariteitsaansluiting kan de omvormerlader beschadigen. Schade veroorzaakt door gepolariseerde aansluitingen maakt de garantie ongeldig.

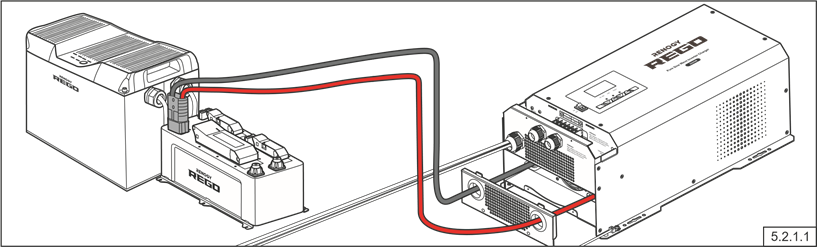

Batterijscenario A: REGO Battery Kit

• Lees de gebruikershandleiding van de REGO 4 poorten 400A systeemcombinerbox zorgvuldig door voordat u de batterij aansluit.
• Wanneer u de combinerbox via de systeemhub van de Anderson-connector op de omvormerlader aansluit, installeert u een 400A NH-zekering in de bovenste scheidingsschakelaar.
• Als de omvormerlader via een ringaansluitingadapterkabel op de systeemcombinerbox is aangesloten, gaat u naar renogy.com voor de gebruikershandleiding van de omvormerlader.
• Als de REGO 12V 400Ah lithium-ijzerfosfaatbatterij is bedraad met positieve/negatieve verzamelrails, gaat u naar renogy.com voor de gebruikershandleiding van de omvormerlader voor bedradingsinstructies.
• Zorg voor een strakke pasvorm van de Anderson-connectoren tijdens de installatie.

Sluit de Anderson 350-connector van de batterijadapterkabel aan op de systeemcombinerbox.

Batterijscenario B: Normale batterijkit

• Selecteer de juiste sleutel op basis van de specificatie van de positieve/negatieve draadborgbout van de systeemhub.
• Zorg ervoor dat de ringaansluitingen stevig zijn aangesloten.

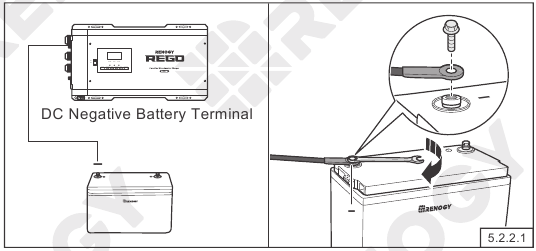

Sluit de negatieve ringaansluiting van de adapterkabel van de omvormerlader aan op de negatieve aansluiting van een normale batterij. Draai de draadborgbout met een sleutel vast.

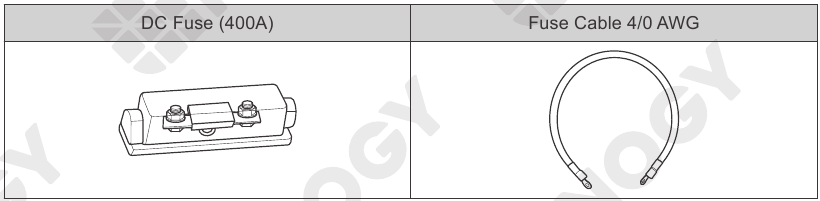

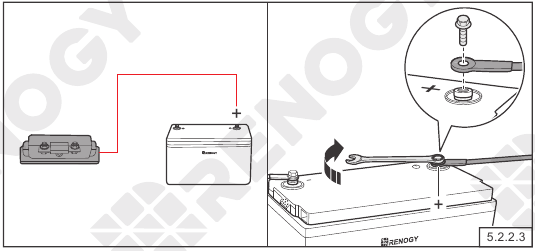

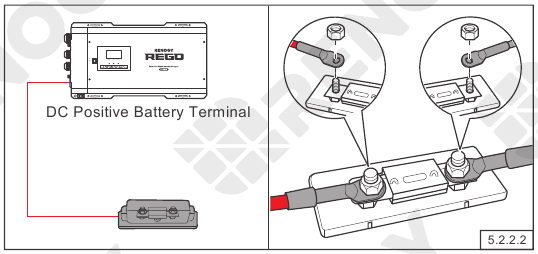

Voor uw veiligheid wordt aanbevolen een batterijzekering (400A) te gebruiken. Sluit de positieve ringaansluiting van de adapterkabel van de omvormerlader aan op de batterijzekering. Installeer de zekeringdraad aan de andere kant van de zekering.

De ringaansluiting aan de andere kant van de zekeringdraad is aangesloten op de positieve aansluiting van de normale batterij. Draai de draadborgbout met de klok mee vast met een sleutel.

AC-uitgangsbedrading

Bedrading aan de apparaatzijde

• Strip 10 mm isolatie van de AC-uitgangskabel met een draadstripper.

Voer 3 blanke draden door het AC-uitgangs hefboomklemmenblok.

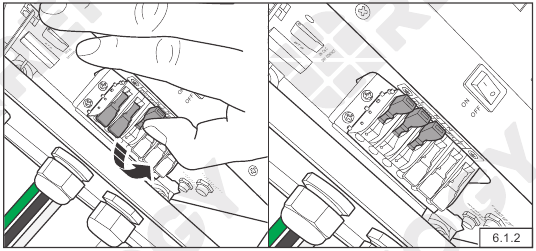

Duw de schakelaars van de draadboomhouder van het AC-uitgangs hefboomklemmenblok omhoog.

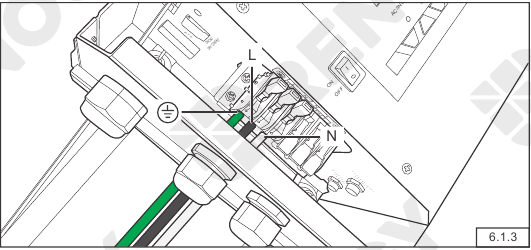

Sluit de stroomvoerende draad aan op het (L)-klemgat, de neutrale draad op het (N)-klemgat en de aardedraad op het ()-klemgat.

Druk de draadboomhouder van het AC-uitgangs hefboomklemmenblok omlaag.

Belastingsbedrading

Aanbevolen accessoires

• Voor uw veiligheid wordt aanbevolen dat gekwalificeerde elektriciens die bekend zijn met de veiligheidsvoorschriften van elektrische systemen de installatie uitvoeren.
• Lees de gebruikershandleiding van de AC-verdeeldoos zorgvuldig door voor de installatie.

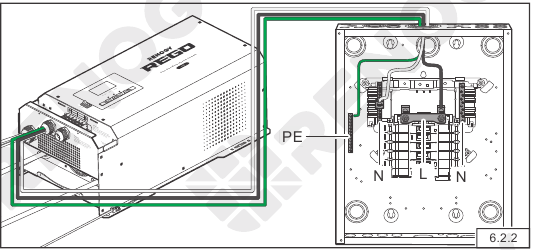

Verwijder de voorkant van de stroomverdeeldoos en verbind de twee stroomvoerende draadrails met een koperen strip.

Sluit de AC-uitgangskabel van de omvormerlader aan op de verdeeldoos. De stroomvoerende draad is aangesloten op de (L)-aansluiting. De neutrale draad is aangesloten op de (N)-rail. En de aardedraad is aangesloten op de (PE)-rail.

Selecteer een geschikte stroomonderbreker op basis van de bedrijfsbelastingsstroom en sluit de belasting aan op de verdeeldoos. Sluit de stroomvoerende draad aan op het (L)-klemgat, de neutrale draad op het (N)-klemgat en de aardedraad op de (PE)-rail.

Installeer de voorkant van de verdeeldoos en schakel alle stroomonderbrekers in de verdeeldoos in.

AC-ingangsbedrading

De AC-ingang wordt optioneel op aanvraag geïnstalleerd.

• Zorg ervoor dat de stroom van de AC-ingang niet hoger is dan 40A; anders kan de omvormerlader niet werken.
• Risico op elektrische schokken! Zorg ervoor dat de walstroom of generator is losgekoppeld tijdens het aansluiten.
• Sluit de AC-ingang niet aan op andere klemmenblokken dan het AC-ingangs hefboomklemmenblok; anders raakt de omvormerlader beschadigd.
• De specificatie van de AC-ingangskabel is minimaal 8AWG.
• Strip 10 mm van de isolatie van de AC-ingangskabel met een draadstripper.
• De AC-ingangskabelwartel heeft een binnendiameter van 13 mm. Selecteer de juiste AC-kabelmaat, zodat drie blanke draden tegelijkertijd door de wartel kunnen lopen.
• Lees bij het aansluiten van een AC-generator de gebruikershandleiding van de AC-generator voor bedradingsinstructies.

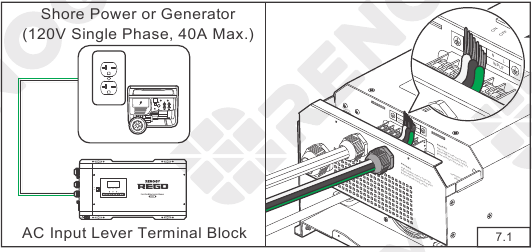

Voer de AC-voedingskabel door de AC-ingangskabelwartel.

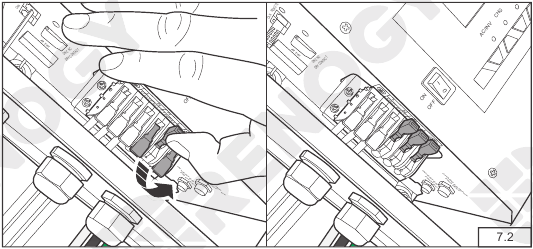

Duw de schakelaar van de draadboomhouder van het AC-ingangs hefboomklemmenblok omhoog.

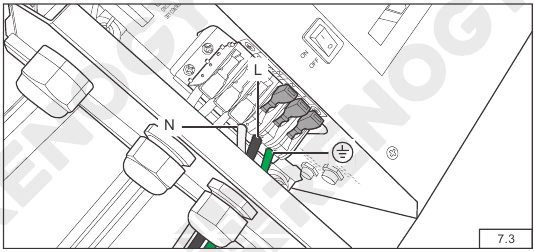

Sluit de stroomvoerende draad aan op het (L)-klemgat, de neutrale draad op het (N)-klemgat en de aardedraad op het ()-klemgat.

Druk de schakelaar van de draadboomhouder van het AC-ingangs hefboomklemmenblok omlaag.

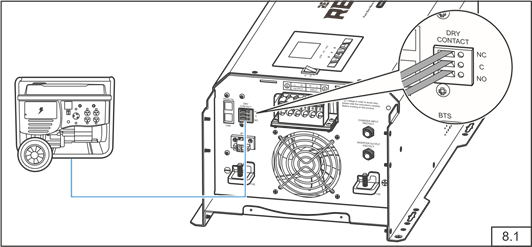

Automatische generatorstart

Als de omvormerlader is aangesloten op een AC-stroomvoorziening (AC-generator) en de generator automatisch kan starten/stoppen, wordt aanbevolen om de generator met een signaalkabel aan te sluiten op het potentiaalvrij relaisklemmenblok.
Wanneer de spanning van de omvormerlader lager is dan de ingestelde spanning in programma 96, start de omvormerlader automatisch de generator en laadt de batterij op, terwijl de belasting wordt geleverd door de generator. Wanneer de spanning van de omvormerlader hoger is dan de ingestelde waarde, schakelt de omvormerlader de generator automatisch uit.

• U kunt de spanning van de omvormerlader instellen in programma 96. De spanning moet worden ingesteld nadat de omvormerlader is ingeschakeld. Voltooi eerst de installatie van de omvormerlader.
• Lees de gebruikershandleiding van de generator zorgvuldig door voordat u de generator aansluit. Zorg ervoor dat de generator automatisch kan starten/stoppen. Identificeer NC (normaal gesloten contact), NO (normaal open contact) en C (gemeenschappelijk statisch contact) van de generator en zorg ervoor dat de signaallijnen correct zijn aangesloten.
• Sommige generatoren hebben alleen NC (normaal gesloten contact) en C (gemeenschappelijk statisch contact) of NO (normaal open contact) en C (gemeenschappelijk statisch contact). U kunt ze op aanvraag aansluiten.
• Sla de omvormerlader niet op met de functie voor automatisch starten van de generator ingeschakeld. Generatoren stoten gevaarlijke dampen uit tijdens het draaien.

Als uw generator een automatische start/stop-functie heeft, kunt u de generator via een signaalkabel aansluiten op NC-, C- en NO-bedradingsgaten die overeenkomen met het potentiaalvrij relaisklemmenblok van de omvormerlader.

Als uw omvormerlader de DC-generator als stroomvoorziening gebruikt en de DC-generator automatisch kan starten/stoppen, kunt u de DC-generator via de signaallijn aansluiten op de omvormerlader. De omvormerlader start en stopt de generator automatisch op basis van de spanning die u instelt. De signaallijn is op dezelfde manier aangesloten als de AC-generator.

• Zorg ervoor dat de DC-generator correct is aangesloten op de omvormerlader.

Communicatie

De communicatieverbinding is optioneel. De REGO Inverter Charger kan communiceren met andere REGO-apparaten en bewakingsapparaten, waardoor veilige werking, slimme bediening, bewaking op afstand en programmeerbare instellingen mogelijk zijn.

Inter-apparaatcommunicatie

Afhankelijk van de installatieconditie kunnen de RV-C-communicatieverbindingen tussen de omvormerlader en andere REGO-apparaten tot stand worden gebracht met een backbone- of daisy chain-topologie. De inter-apparaatcommunicatie stelt de omvormerlader in staat om het laadprofiel dynamisch aan te passen voor een optimale en veilige lading.

Backbone-topologie
Als er een RV-C-bus in de RV is voorgeïnstalleerd, controleer dan het netwerkbedradingsschema dat door de RV-fabrikant is verstrekt en volg de backbone-topologie voor de RV-C-communicatieverbindingen. Lees voor meer informatie de gebruikershandleiding van de omvormerlader op renogy.com.

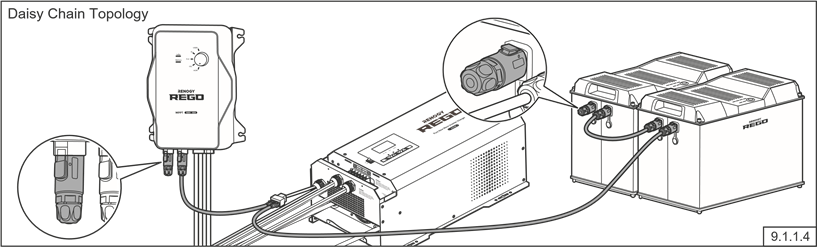

Daisy Chain-topologie
Als de RV-C-bus niet beschikbaar is, volg dan de daisy chain-topologie voor de communicatieverbindingen.

• Risico op elektrische schok! Schakel de omvormerlader en de voedingsapparaten die op de omvormerlader zijn aangesloten uit tijdens de aansluiting.
• Draag geschikte beschermende kleding en gebruik geïsoleerd gereedschap tijdens de bediening. Wees voorzichtig bij het aanraken van blanke aansluitingen van condensatoren, omdat deze zelfs na het uitschakelen van de stroom nog steeds hoge dodelijke spanningen kunnen bevatten.
• Plaats de omvormerlader niet aan de boven- of onderkant van het daisy chain-netwerk.

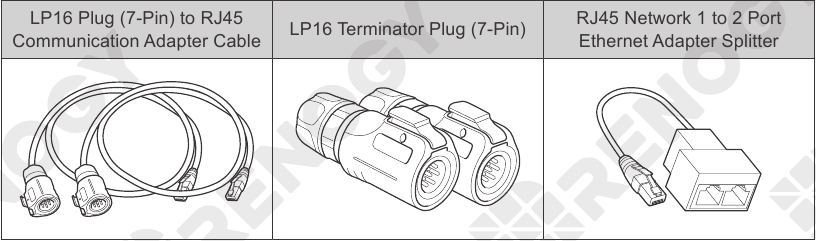

Aanbevolen accessoires

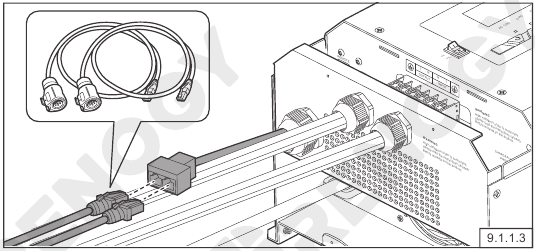

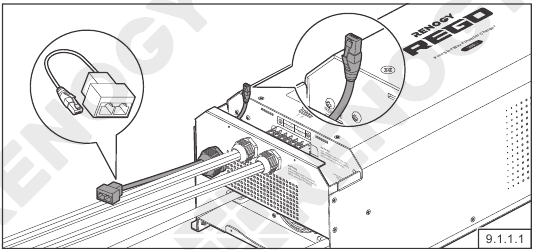

Steek de RJ45-connector van de RJ45 Network 1 naar 2 Port Ethernet Adapter Splitter door de Remote & Accessory Cable Entry.

Sluit de RJ45-connector aan op de communicatiepoort (CAN-bus).

Sluit de twee RJ45-connectoren van de LP16-stekker (7-pins) aan op de RJ45-communicatieadapterkabels op de RJ45 Network 1 naar 2 Port Ethernet Adapter Splitter.

Sluit de andere uiteinden van de LP16-stekker (7-pins) naar RJ45-communicatieadapterkabels aan op de vrije CAN-communicatiepoorten van andere apparaten uit de REGO-serie. Steek de eindpluggen (apart verkrijgbaar) in de vrije CAN-communicatiepoort van de eerste en laatste REGO-apparaten.

Communicatie met bewakingsapparaten

Afhankelijk van de toepassing kunnen de communicatieverbindingen met korte of lange afstand tot stand worden gebracht tussen de omvormerlader en bewakingsapparaten. Het bewakingsapparaat maakt het mogelijk om de omvormerlader of zelfs het complete systeem te bewaken en te programmeren.

• Scan de QR-code op de laatste pagina van de Snelgids om de DC Home-app te downloaden.
• Zorg ervoor dat de omvormerlader is ingeschakeld voordat de verbinding tot stand wordt gebracht.

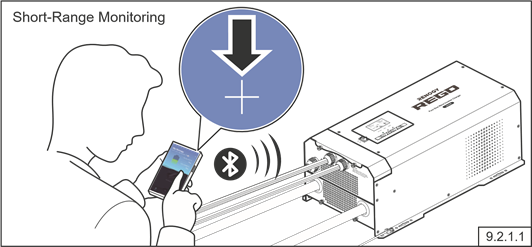

Bewaking op korte afstand
Als alleen bewaking op korte afstand vereist is, sluit u de omvormerlader rechtstreeks via Bluetooth aan op de DC Home-app.
Tik op "+" om naar nieuwe apparaten te zoeken. Voeg de nieuw gevonden omvormerlader toe aan de apparatenlijst. Bewaak de omvormerlader op de apparaatpagina.

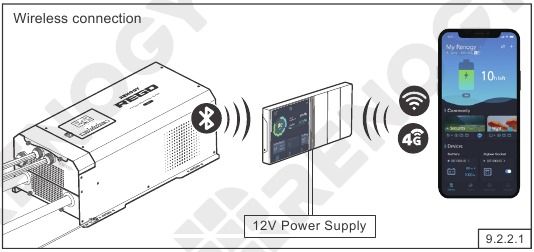

Bewaking op lange afstand
Als communicatie en programmering op lange afstand vereist zijn, sluit u de omvormerlader via Bluetooth of kabels aan op Renogy ONE en de Renogy ONE via Wi-Fi op de DC Home-app.

• Zorg ervoor dat de Renogy ONE is ingeschakeld voordat de verbinding tot stand wordt gebracht. Lees de gebruikershandleiding van Renogy ONE op renogy.com voordat u de verbinding tot stand brengt.

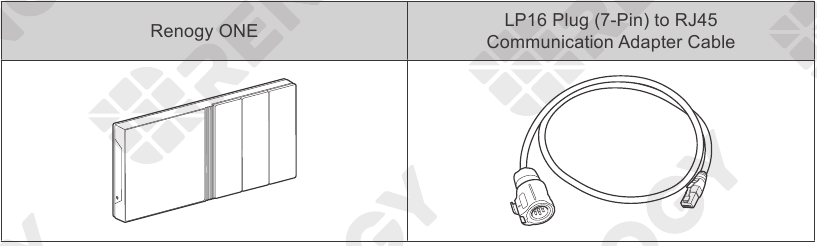

Aanbevolen accessoires

Als de inter-apparaatcommunicatie niet tot stand is gebracht, sluit u de omvormerlader via Bluetooth aan op de Renogy ONE (apart verkrijgbaar) en verbindt u de Renogy ONE via Wi-Fi met de DC Home-app. Bewaak de omvormerlader op de Renogy ONE of de DC Home-app.

Als de inter-apparaatcommunicatie tot stand is gebracht met de backbone-topologie, sluit u de Renogy ONE aan op de RV-C-bus. Neem contact op met de RV-fabrikant voor meer informatie voordat u de verbinding tot stand brengt.

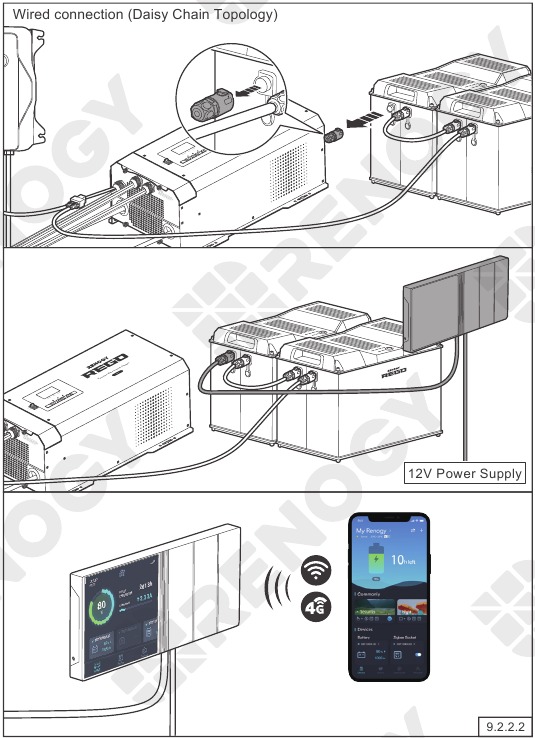

Als de inter-apparaatcommunicatie tot stand is gebracht met de daisy chain-topologie, verwijdert u de afsluitstekker van het REGO-apparaat aan een van beide uiteinden van de daisy chain en sluit u de Renogy ONE aan op de vrije CAN-communicatiepoort op het REGO-apparaat met de communicatieadapterkabel (apart verkrijgbaar).
Verbind Renogy ONE via Wi-Fi met de DC Home-app. Bewaak en programmeer het complete systeem op de Renogy ONE of de DC Home-app.

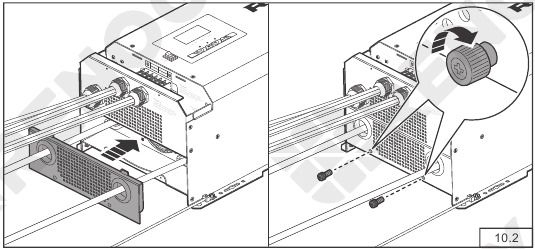

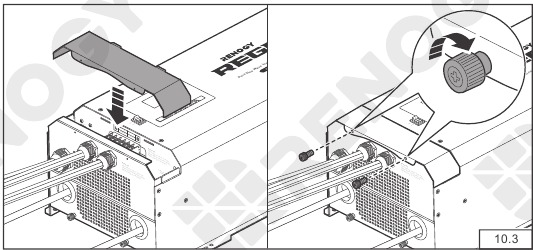

Platen terugplaatsen

Plaats na de bedrading de platen terug in de omvormerlader.
Controleer en zorg ervoor dat alle kabelverbindingen strak en veilig zijn.

Installeer de DC-kabelplaat en draai de twee panelschroeven met de klok mee vast om de plaat te bevestigen.

Installeer de bovenplaat. Draai de twee panelschroeven met de klok mee vast om de plaat te bevestigen.

Inschakelen

Schakel na de installatie de batterij en de AC-ingang die op de omvormerlader zijn aangesloten in en schakel vervolgens de omvormerlader in. De REGO 12V 3000W Inverter Charger kan worden ingeschakeld via de hoofdschakelaar of bedrade afstandsbediening.

• Voordat de omvormerlader wordt ingeschakeld, moet u ervoor zorgen dat de belasting is uitgeschakeld; anders kan de omvormerlader overbelast raken.
• Nadat de omvormerlader is ingeschakeld, gaat deze naar de zelftestmodus. De zoemer klinkt 7 seconden en de ventilator gaat tegelijkertijd automatisch draaien. De zelftest duurt ongeveer een minuut.
  Na de zelftest verdwijnt het geluid en stopt de ventilator met draaien.

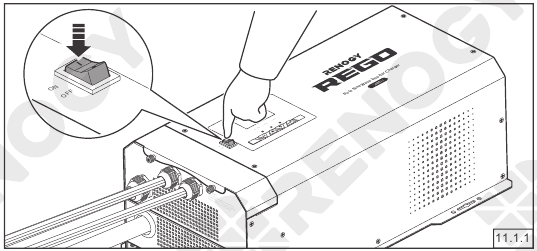

Hoofdschakelaar

Zet de hoofdschakelaar van de omvormerlader in de "ON" (AAN) positie om de omvormerlader in te schakelen.

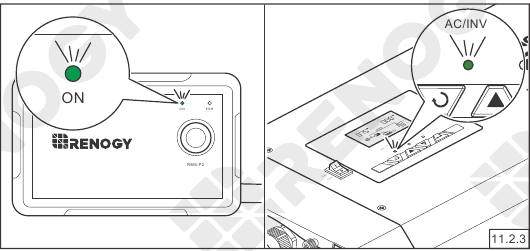

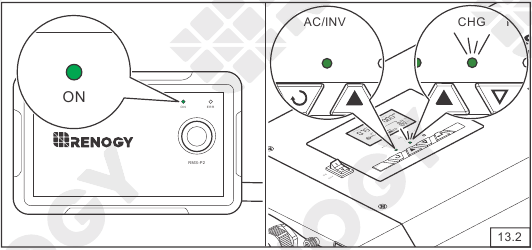

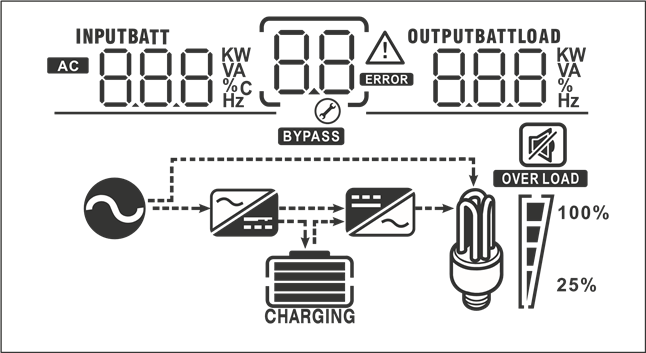

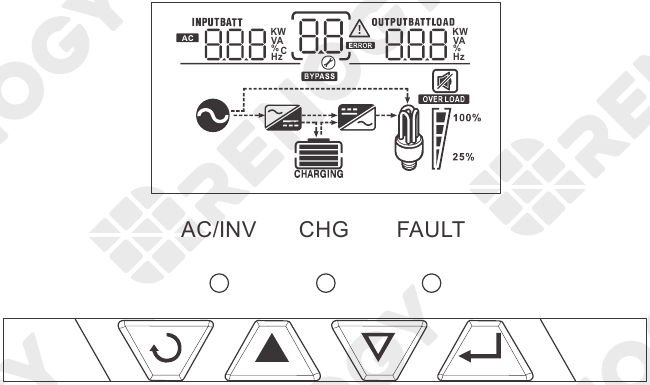

Het scherm licht op en geeft de status weer nadat de omvormerlader is ingeschakeld. De indicator gaat branden op basis van het gebruik.

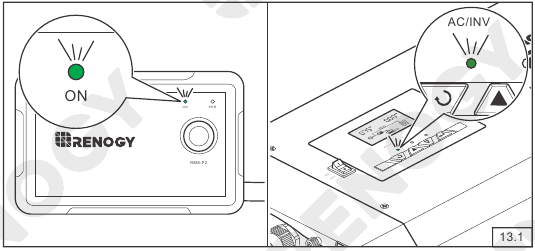

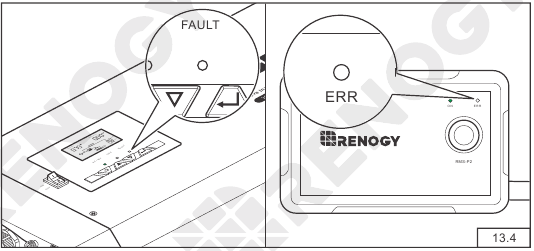

Nadat de omvormerlader correct is geïnstalleerd en ingeschakeld, betekent dit dat de omvormerlader moet worden opgelost als aan een van de volgende voorwaarden niet is voldaan.

• De zoemer gaat 7 seconden af;
• De ventilator werkt met het geluid;
• Het scherm licht op;
• De indicator gaat branden.

Neem contact met ons op via renogy.com/contact-us/.

Bedrade afstandsbediening

Als u de bedrade afstandsbediening gebruikt, zet u eerst de hoofdschakelaar van de omvormerlader op "OFF" (UIT).

Druk op de knop op de bedrade afstandsbediening.

Nadat de omvormerlader is ingeschakeld, gaan de indicator van de bedrade afstandsbediening en de indicator van de omvormerlader branden op basis van het gebruik. Het scherm van de omvormerlader licht op en geeft de bedrijfsstatus weer.

Nadat de omvormerlader correct is geïnstalleerd en ingeschakeld, betekent dit dat de omvormerlader moet worden opgelost als aan een van de volgende voorwaarden niet is voldaan.

• De zoemer gaat 7 seconden af;
• De ventilator werkt met het geluid;
• Het scherm licht op;
• De indicator gaat branden;
• De ON (AAN) indicator van de bedrade afstandsbediening gaat branden.

Neem contact met ons op via renogy.com/contact-us/.

Werking

LCD

U kunt de huidige bedrijfsstatus en waarschuwingsberichten van de omvormer-oplader op het scherm bekijken. Met de 4 knoppen kunt u de weergavepagina's omslaan of parameters van de omvormer-oplader instellen.

Icoon	Functiebeschrijving
Invoerbroninformatie
	Geeft de AC-ingang aan.
	Geeft ingangsspanning, ingangsfrequentie, batterijspanning en laadstroom aan.
Configuratieprogramma en foutinformatie
	Geeft instelprogramma's aan.
	Geeft de waarschuwings- en foutcodes aan. Waarschuwing: knippert met waarschuwingscode. Fout: brandt met foutcode.
Uitgangsinformatie
	Geeft uitgangsspanning, uitgangsfrequentie, laadpercentage, belasting in VA, belasting in Watt en ontladingsstroom aan.
Batterij-informatie
OPLADEN	Geeft het batterijniveau aan met 0-24%, 25-49%, 50-74% en 75-100% in de batterijmodus en de laadstatus in de lijnmodus.
In AC-modus wordt de laadstatus van de batterij weergegeven. Status Batterijspanning LCD-weergave Constante stroommodus. Constante spanningsmodus <12.0V 4 balken knipperen om de beurt. 12.0V - 12.5V De onderste balk brandt en de andere drie balken knipperen om de beurt. 12.5V - 13.0V De onderste twee balken branden en de andere twee balken knipperen om de beurt. 13.0V De onderste drie balken branden en de bovenste balk knippert. Zweefmodus. Batterijen zijn volledig opgeladen. 4 balken branden. In de batterijmodus wordt de batterijcapaciteit weergegeven. Belastingspercentage Batterijspanning LCD-weergave Belasting >50% <10.3V 10.3V - 10.8V 10.8V - 11.3V >11.3V 50%>Belasting>20% <10.9V 10.9V - 11.4V 11.4V - 11.9V >11.9V Belasting<20% <11.2V 11.2V - 11.7V 11.7V - 12.2V >12.2V
Belastingsinformatie
	Geeft overbelasting aan.
	Geeft het belastingsniveau aan met 0-24%, 25-49%, 50-74% en 75-100%.
	0-24%	25-49%	50-74%	75-100%
Modusbedieningsinformatie
	Geeft aan dat de omvormer-oplader is aangesloten op de walstroom.
	Geeft aan dat de belasting wordt gevoed door de netstroom.
	Geeft aan dat het netstroomlaadcircuit werkt.
	Geeft aan dat het DC/AC-omvormercircuit werkt.
Dempen
	Geeft aan dat het alarm van de omvormer-oplader is uitgeschakeld.

	De instellingen verlaten en teruggaan naar het menu.
	Menutoets.
	Menutoets.
	Houd de knop ingedrukt om het menu voor parameterinstellingen te openen. Druk op om de instelling in het menu voor parameterinstellingen te wijzigen/bevestigen.

Het batterijtype instellen

Stel het batterijtype in direct nadat de omvormer-oplader is ingeschakeld. Raadpleeg de specificaties van de batterijfabrikant bij het kiezen van een vooraf ingestelde batterij. Schade veroorzaakt door een onjuist batterijtype maakt de garantie ongeldig.
Batterijtypes die worden ondersteund door de omvormer-oplader: AGM/GEL/SEADED LEAD ACID/OPEN LEAD ACID FLOODED/CALCIUM/DE-SULPHATION/LI.

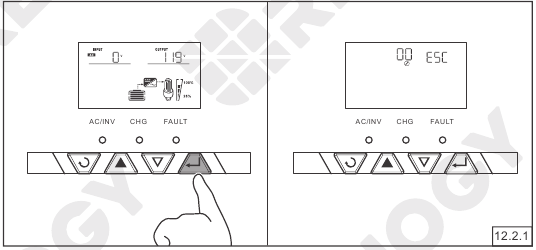

Lang indrukken totdat het scherm de instellingen opent.

Druk op of om programma [05] te programmeren.

Druk op om de instellingen [05] te openen.

Druk op of en selecteer het gewenste batterijtype met behulp van de volgende tabel.

Na selectie drukt u op om de instellingen op te slaan.

Programmanummer	Beschrijving	Parameterinstelling	Boost-spanning	Drijfspanning
	Voor nauwkeurig opladen is aansluiting op een temperatuursensor vereist.	Type batterij
		Gel 1	14.0V	13.7V
		A.G.M.1	14.1V	13.4V
		A.G.M.2	14.6V	13.7V
		Sealed Lead Acid (gesloten loodaccu)	14.4V	13.6V
		Gel 2	14.4V	13.8V
		Open Lead Acid/Flooded (open loodaccu/overstroomd)	14.8V	13.8V
		Calcium	15.1V	13.6V
		De-sulphation (desulfatering)	15.5 gedurende 4 uur
		Li	Wanneer de spanning 14,7 V bereikt, stopt het opladen. Wanneer de spanning onder 12,9 V daalt, wordt het opladen hervat.

• De spanning van het lithium opladen is vooraf ingesteld op 14,7 V. Wanneer de laadspanning de vooraf ingestelde drempel van 14,7 V bereikt, stopt de omvormer-oplader met opladen. Het opladen wordt hervat wanneer de laadspanning onder 12,9 V daalt.
• Als de vooraf ingestelde batterijparameters niet compatibel zijn met uw systeem, kunt u het batterijtype instellen op b-0 om de aangepaste modus te openen. U kunt ook de DC Home-app gebruiken om de parameters aan te passen.

Werking

De REGO 12V 3000W omvormerlader combineert een omvormerlader met een automatische transferschakelaar in één compleet systeem. Met een 3-traps batterijlaadmodus wanneer aangesloten op het elektriciteitsnet, kan de omvormerlader voldoen aan krachtige behoeften en uw batterijbank opladen. Als stroomvoorziening is het in staat om schonere, soepelere en betrouwbaardere elektriciteit te produceren om aan uw uiteenlopende behoeften te voldoen.
De omvormerlader is uitgerust met een 30A transferrelais schakelaar die schakelt tussen de laad- en stand-by modus, afhankelijk van de beschikbaarheid van AC-ingangsvermogen. Als er AC aanwezig is, omzeilt het transferrelais tot 30A van het inkomende AC-vermogen via de omvormer om de AC-belastingen op de uitgang van de omvormer van stroom te voorzien. Tegelijkertijd laadt de omvormer de batterij op tot 75 ampère. In het geval dat de AC-omvormerlader wordt losgekoppeld, zal de omvormer de belastingen via de batterijbank van stroom voorzien.

De AAN-indicator van de bedrade afstandsbediening en de AC/INV-indicator van de omvormerlader knipperen groen wanneer de omvormerlader belastingen van de batterij van stroom voorziet.

De AAN-indicator van de bedrade afstandsbediening en de AC/INV-indicator van de omvormerlader branden continu groen wanneer de omvormerlader de belastingen van stroom voorziet via een AC-ingangsbron, en wanneer de omvormerlader tegelijkertijd de batterij begint op te laden. De CHG-indicator knippert groen.

Wanneer de batterij volledig is opgeladen, brandt de CHG-indicator continu groen.

• Als de AC/INV-indicator en CHG-indicator niet oplichten zoals beschreven in deze handleiding, maar de stroomvoorzieningsapparatuur (batterijen en AC-ingangsbron) normaal werkt, moet de omvormerlader worden opgelost. Neem contact op met onze klantenservice via renogy.com/contact-us/.
• U kunt de laadstroom instellen met programma [11]. Als de standaardinstellingen niet van toepassing zijn op uw installatie, kunt u deze instellen in de aangepaste (batterij) instellingen (zoals aanbevolen door de batterijfabrikant), of via de DC Home-app.

Onder normale omstandigheden zullen de FAULT-indicator van de omvormerlader en de ERR-indicator van de bedrade afstandsbediening niet oplichten.

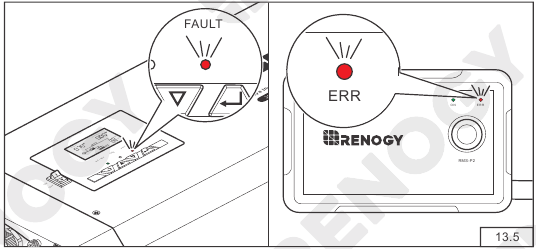

Als de FAULT-indicator van de omvormerlader en de ERR-indicator van de bedrade afstandsbediening rood knipperen en de zoemer tegelijkertijd klinkt (0,5s), betekent dit dat er waarschuwingen worden gegeven door de omvormerlader.

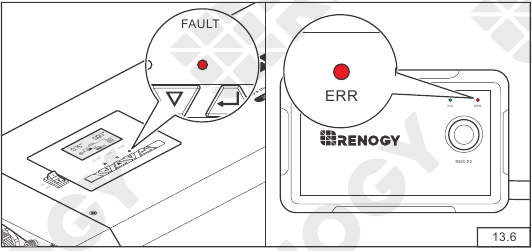

Als de FAULT-indicator van de omvormerlader en de ERR-indicator van de bedrade afstandsbediening altijd rood zijn en de zoemer lang klinkt, betekent dit dat de omvormerlader moet worden opgelost. Zoek hulp via renogy.com/contact-us/.

Uitschakelen

Hoofdschakelaar

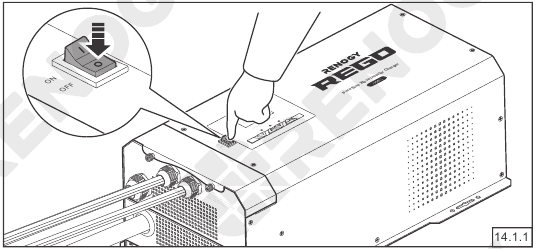

Druk de hoofdschakelaar van de omvormerlader op "OFF" (UIT) om hem uit te schakelen.

Het scherm en de indicatielampjes gaan uit wanneer de omvormerlader is uitgeschakeld.

Bedrade afstandsbediening

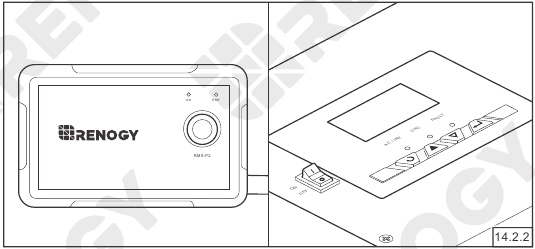

Als u een bedrade afstandsbediening gebruikt, drukt u op de knop op de bedrade afstandsbediening om de stroom uit te schakelen.

De AAN-indicator van de bedrade afstandsbediening, het scherm en de indicatielampjes gaan uit wanneer de omvormerlader is uitgeschakeld.

Overstroombeveiliging

De omvormerlader is geïntegreerd met twee stroomonderbrekers die ervoor zorgen dat de omvormerlader blijft werken, zelfs wanneer de ingang/uitgang stopt met werken. Wanneer de ingang/uitgang stroomonderbreker is geactiveerd, is een handmatige reset vereist om de werking te hervatten.

• Risico op elektrische schok! Schakel de omvormerlader en de erop aangesloten stroomapparaten uit wanneer de stroomonderbreker wordt gereset.
• Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens de bediening. Wees voorzichtig bij het aanraken van blootliggende klemmen van condensatoren, omdat deze hoge dodelijke spanningen kunnen vasthouden, zelfs nadat de stroom is verwijderd.
• Installeer na het resetten de bovenplaat terug op de omvormerlader.

Draai de twee bovenste panelschroeven tegen de klok in met de hand of met een kruiskopschroevendraaier en verwijder de bovenplaat.

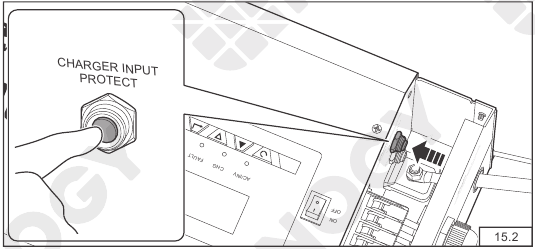

Wanneer de AC-ingangsstroom 40A overschrijdt, springt de ingangsstroomonderbreker automatisch uit. Druk om deze te resetten.

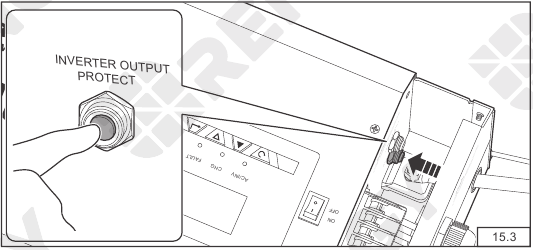

Wanneer de AC-uitgangsstroom 30A overschrijdt, springt de uitgangsstroomonderbreker automatisch uit. Druk om deze te resetten.

Onderhoud

Voor optimale prestaties wordt aanbevolen om deze taken onregelmatig uit te voeren.

• Zorg ervoor dat de omvormerlader is geïnstalleerd in een schone, droge en geventileerde ruimte.
• Zorg ervoor dat er geen schade of slijtage aan de kabels is.
• Zorg voor de stevigheid van de connectoren en controleer of er losse, beschadigde of verbrande verbindingen zijn.
• Zorg ervoor dat de AC/INV-indicator, CHG-indicator en FAULT-indicator in goede staat zijn.
• Zorg ervoor dat er geen corrosie, isolatieschade of verkleuring door oververhitting of verbranding is.
• Als de omvormerlader vuil is, gebruik dan een vochtige doek om de buitenkant van het apparaat schoon te maken om te voorkomen dat stof en vuil zich ophopen. Voordat de omvormerlader wordt ingeschakeld, moet u ervoor zorgen dat deze na het schoonmaken volledig droog is.
• Zorg ervoor dat de ventilatiegaten niet geblokkeerd zijn.

• Risico op elektrische schok! Zorg ervoor dat alle stroomvoorzieningen zijn uitgeschakeld voordat u terminals op de omvormerlader aanraakt. Draag de juiste beschermende uitrusting en gebruik geïsoleerd gereedschap tijdens de bediening. Wees voorzichtig bij het aanraken van blootliggende klemmen van condensatoren, omdat deze hoge dodelijke spanningen kunnen vasthouden, zelfs nadat de stroom is verwijderd.

Duurzaam leven met Renogy
Wist u dat? In een bepaalde maand zal een 1KW zonne-energiesysteem...

• Voorkomen dat er 170 pond steenkool wordt verbrand
• Voorkomen dat er 300 pond CO₂ in de atmosfeer vrijkomt
• Voorkomen dat er 105 gallons water wordt verbruikt

Renogy Power PLUS
Met Renogy Power Plus blijft u op de hoogte van aankomende innovaties op het gebied van zonne-energie, deelt u uw ervaringen met uw zonne-energiereis en komt u in contact met gelijkgestemde mensen die de wereld veranderen in de Renogy Power Plus-community.
Volg ons ook op Youtube @Renogy Solar, Facebook @Renogy en Instagram @renogyofficial.
Bezoek renogy.com om relevante documentatie te vinden of meer ondersteuning te krijgen via "Contact met ons opnemen".
Word lid van de Renogy Power Plus Community door de DC Home-app te downloaden. Vind hier uw e-garantie en meer.

Neem voor aanvullende ondersteuning contact op met onze klantenservice via renogy.com/contact-us/.
Renogy biedt wereldwijd premium services:
US www.renogy.com
UK uk.renogy.com
AU au.renogy.com
FR fr.renogy.com
ES es.renogy.com
CN www.renogy.cn
CA ca.renogy.com
JP renogy.jp
DE de.renogy.com
KR kr.renogy.com
Uw stem is belangrijk! Scan de QR-code om uw feedback over het product in te dienen.

Referenties

• Renogy US Official | Trusted Energy Solutions
• Contact Us | Renogy Solar Panels and Complete Solar Kits
• Contact Us | Renogy Solar Panels and Complete Solar Kits
• App Store - Apple
• Google Play
• Renogy US Official | Trusted Energy Solutions
• Renogy UK Official | Trusted Energy Solutions
• Renogy AU Official | Trusted Energy Solutions
• RENOGY如果新能源 | 让每个人拥有独立清洁的能源
• Renogy CA Official | Trusted Energy Solutions
• 【ポタ電セレクト】アウトドア・防災おすすめポータブル電源バッテリー56選ランキング！最安値徹底比較！
• Renogy DE Official | Trusted Energy Solutions

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Renogy REGO 12V 300Ah Handleiding

Beschikbare talen
