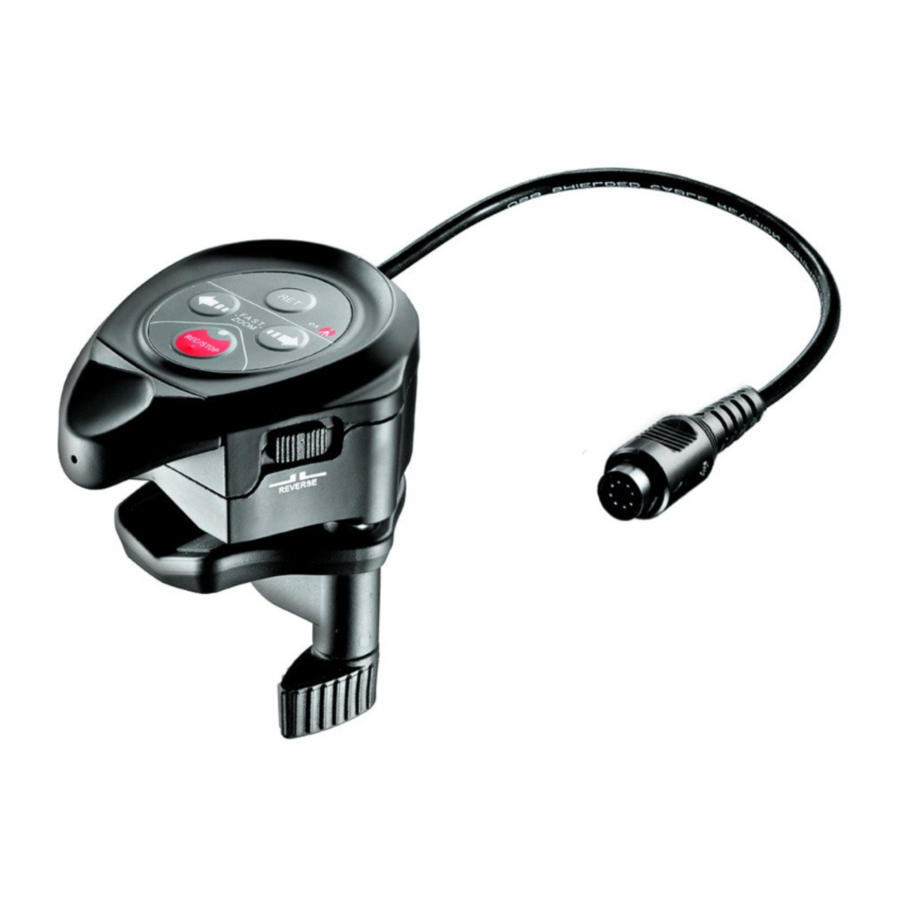

Manfrotto MVR901ECEX - Handleiding afstandsbedieningsklem

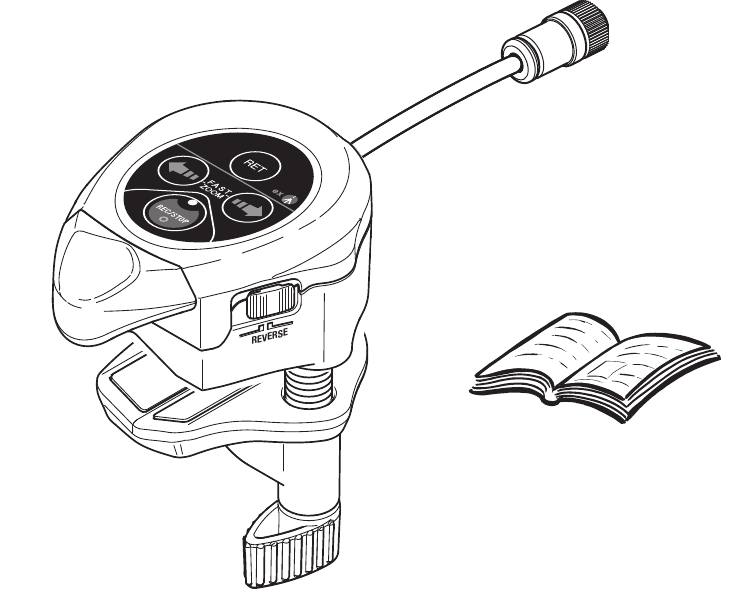

INHOUD VAN DE VERPAKKING
Controleer of u de volgende items hebt ontvangen:
- Gebruikershandleidingen
- Afstandsbediening videocamera

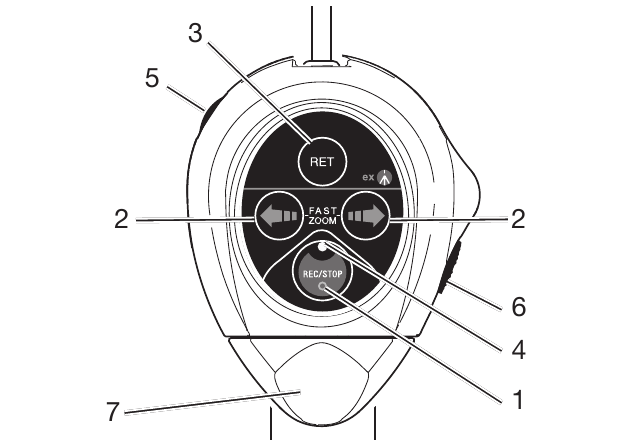

APPARAATOVERZICHT
De zoomcontroller is ontworpen om de werking van Sony PMW-EX-videocamera's te regelen.
- REC/STOP
- Snel zoomen
- RET
- Power LED-indicator
- Zoom snelheidslimiet
- Zoomrichtingsschakelaar
- Zoomknop
Functies
- Variabele, traploze zoomregeling
- Zoom snelheidslimiet
- Zoomrichtingsschakelaar
- Opnemen aan/uit
- RET-functie
- Maximale snelheid wide/tele zoom met one-touch-knoppen
- Power – on LED-indicator
- 100 cm lange kabel
- Klembereik: ronde buis/pijp/staaf: 12 mm (0.47") tot 23 mm (0.90") diameter
AANSLUITEN OP DE STEUN
Klembereik: ronde buis/pijp/staaf: Ø 12 mm (0.47") tot 23 mm (0.90") diameter

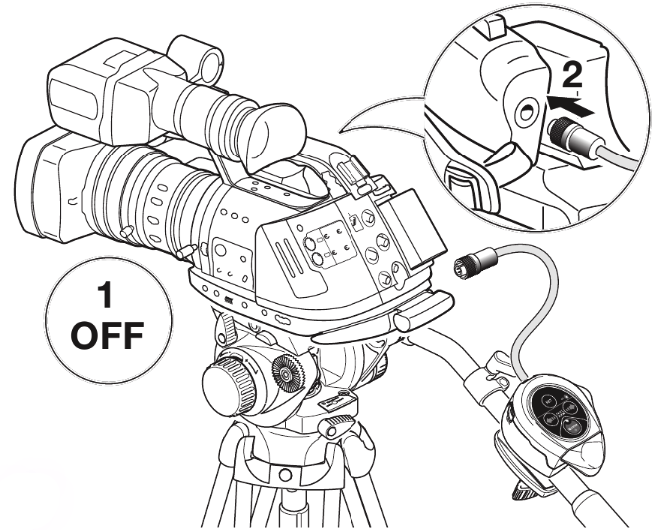

AANSLUITEN OP DE CAMERA
- Schakel de camera uit
- Zorg ervoor dat u de controller alleen aansluit op Sony PMW-EX-videocamera's.
- Sluit de controllerkabel aan op de 8-pinsconnector op de camera's
- Schakel de camera in – nu kunt u de controller gaan gebruiken.
Na het inschakelen van de camera moet de LED-indicator continu branden.
WERKING
Functionaliteit van de knop
Met de knop kunt u de zoom bedienen door deze naar rechts of links te draaien.
Hoe groter de hoek waarin de knop wordt gedraaid, hoe hoger de zoomsnelheid.
Zoom snelheidslimiet selecteren
Draai de zoom snelheidslimiet met de klok mee om een hogere zoom snelheidslimiet in te stellen. Draai hem in de tegenovergestelde richting om een lagere snelheidslimiet in te stellen.
Variabele modus zoom
Draai de zoomknop naar rechts of links om tele of wide (afhankelijk van de zoomrichting instelling) te zoomen.
Hoe groter de hoek waarin de knop wordt gedraaid, hoe hoger de zoomsnelheid. De zoomsnelheid wordt beperkt door de "zoom speed limit" (zoom snelheidslimiet).
Maximale snelheidsmodus zoom
Druk op een van de "fast zoom" (snel zoomen)-knoppen om wide of tele (afhankelijk van de positie van de zoomrichtingsschakelaar) te zoomen met maximale zoomsnelheid. De maximale snelheidszoom overschrijft de "zoom speed limit" (zoom snelheidslimiet) instelling.
Opname starten/stoppen
Druk eenmaal op de knop om de opname te starten.
Druk nogmaals op de knop om de opname te stoppen.
RET-functie
Druk op de knop om de RET-functie uit te voeren.
Zoomrichting aanpassen
Om de zoomrichting te wijzigen, verplaatst u de zoomrichtingsschakelaar, die zich aan de rechterkant van de controllerbehuizing bevindt, naar de tegenovergestelde positie.
VOORZORGSMAATREGELEN
Waterbestendigheid
We hebben veel aandacht besteed aan het zo waterbestendig mogelijk maken van de controller, met behoud van een redelijke prijs.
We kunnen echter geen 100% waterbestendigheid garanderen onder alle omstandigheden en u moet vermijden de controller te gebruiken onder zware omgevingsomstandigheden zoals regen en een luchtvochtigheid van meer dan 70%.
Hoge temperatuur
Vermijd temperaturen hoger dan +70°C – laat de controller vooral niet blootgesteld aan direct contact met felle zon, bijvoorbeeld in de auto geparkeerd op een zonnige plaats.
WERKINGSSPECIFICATIES
Bedrijfstemperatuurbereik -10°C (14°F) + 60°C (140°F)
Opslagtemperatuurbereik -20°C (-4°F°) + 70°C (158°F)
Luchtvochtigheid rel. (niet condenserend) max. 70%
DISCLAIMER
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. Manfrotto geeft geen garantie en is niet aansprakelijk voor eventuele fouten in de informatie in dit document.
VERKLARING VAN OVEREENSTEMMING
Naleving voor Europa
Markering met het CE-symbool geeft aan dat dit systeem voldoet aan de toepasselijke richtlijnen van de Raad van de Europese Unie
FCC Klasse B Informatie
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:
- Richt de ontvangstantenne opnieuw of verplaats deze.
- Vergroot de afstand tussen de apparatuur en de ontvanger.
- Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
- Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Manfrotto kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken
ICES-003/NMB-003 Verklaring
Dit apparaat voldoet aan de Canadese ICES-003 Klasse B.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Manfrotto MVR901ECEX - Handleiding afstandsbedieningsklem
