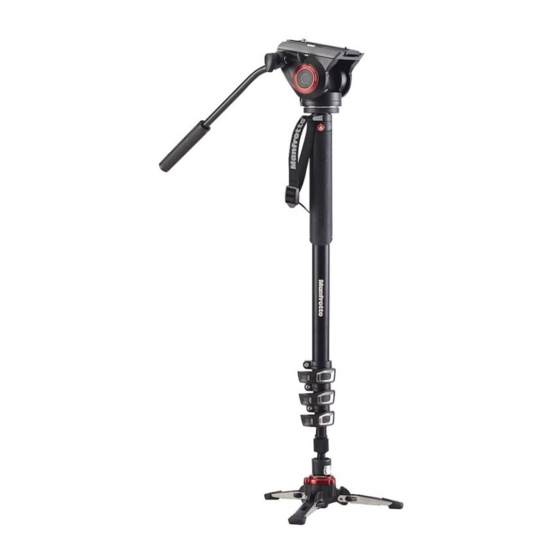

INLEIDING

Ontworpen voor videocamera's tot 4 kg / 8.8 lbs.

BELANGRIJKSTE KENMERKEN

Vloeiende pan basis met inklapbare poten
Snelle actie, hendel beenverlengingssloten
Speciale videokop voor monopod

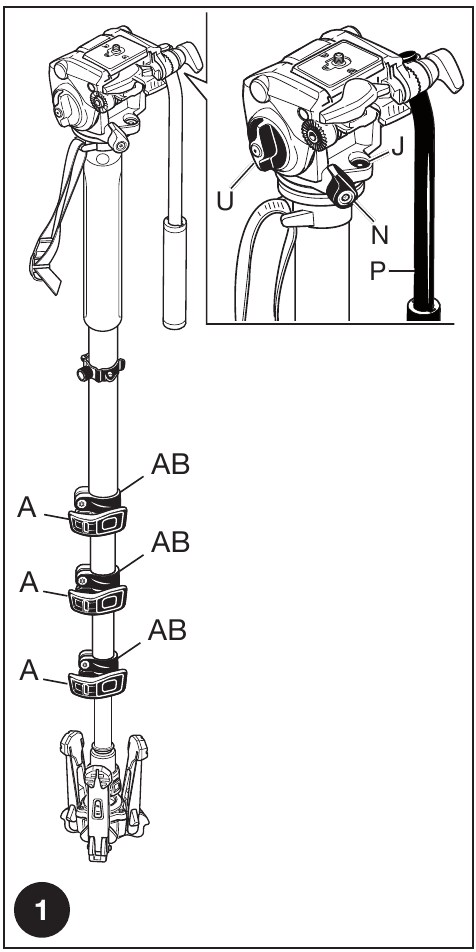

INSTALLATIE (Fig. 1)

Om de hoogte van de monopod aan te passen, draait u de hendel "A" op de vergrendelingskraag "AB". Wanneer de vereiste hoogte is bereikt, vergrendelt u de hendel "A"

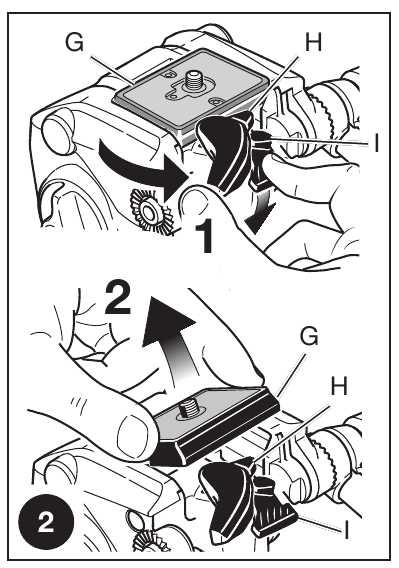

DE SNELWISSELPLAAT VAN DE KOP VERWIJDEREN (Fig. 2)

Om de plaat "G" te verwijderen, duwt u de secundaire veiligheidsmechanismehendel "I" omlaag en draait u de hendel "H" volledig naar rechts totdat deze de eindpositie bereikt.

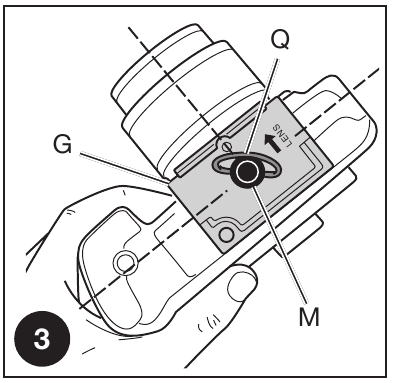

DE SNELWISSELPLAAT AAN UW CAMERA BEVESTIGEN (Fig. 3)

Bevestig de plaat "G" aan uw camera door de ¼" mannelijke schroefdraad "M" in de vrouwelijke schroefdraad aan de onderkant van uw camera te schroeven, met behulp van de ring "Q" om deze vast te draaien ZONDER KRACHT TE GEBRUIKEN.

Voordat de plaat volledig is vastgedraaid, lijnt u uw cameralens uit met de pijl gemarkeerd met "LENS" op de onderkant van plaat "G".

Zorg ervoor dat de plaat stevig aan de camera is bevestigd voor gebruik.

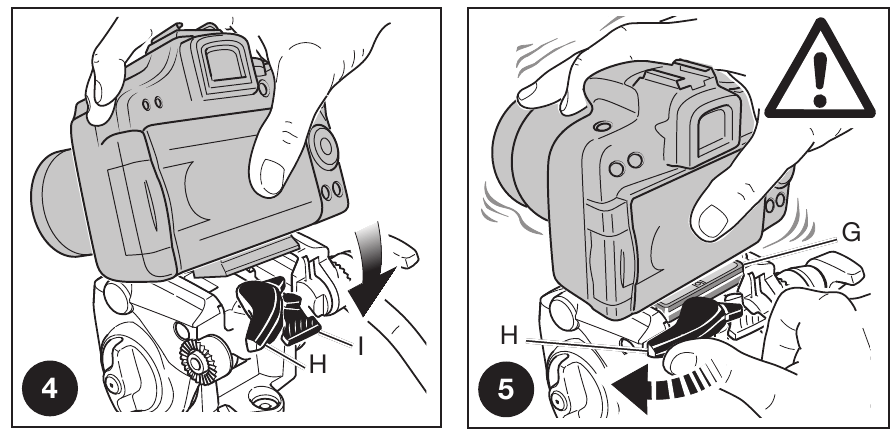

DE CAMERA OP DE KOP MONTEREN (Fig. 4-5)

Duw de ring "Q" omlaag zodat deze plat tegen de plaat "G" ligt.

Plaats de plaat "G", met de voorkant eerst, in de bovenkant van de kop (fig. 4), en duw vervolgens de achterkant van de plaat omlaag in de kop totdat de vergrendelingshendel "H" vastklikt.

Zorg ervoor dat de plaat "G" volledig is vergrendeld door de hendel "H" naar links te duwen (fig. 5). Controleer of de camera stevig aan de kop is bevestigd.

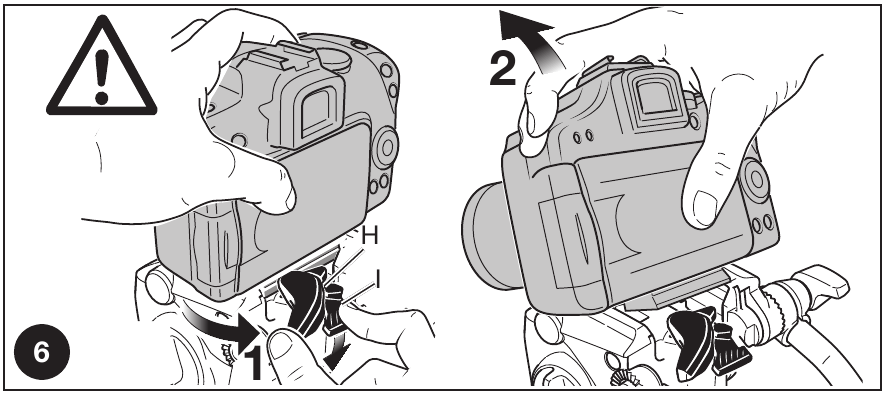

DE CAMERA VAN DE KOP VERWIJDEREN (Fig. 6)

Wanneer de camera van de kop moet worden verwijderd, houdt u de camera stevig vast met één hand; duw met de andere hand de secundaire veiligheidsmechanismehendel "I" omlaag en draai de hendel "H" volledig naar rechts totdat deze de eindpositie bereikt.

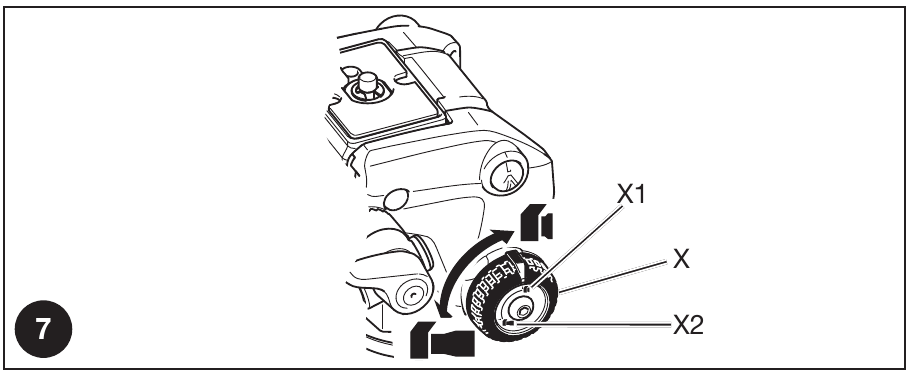

DE KOP GEBRUIKEN (Fig. 7,1)

De kop heeft twee vloeistofinstellingen voor verschillende camera- en lenscombinaties. Gebruik de draaiknop "X" om de vloeistofinstelling te selecteren die het meest geschikt is voor uw apparatuur:

voor een camera met een korte lens, draait u de draaiknop naar positie "X1"
voor een camera met een lange lens, draait u de draaiknop naar positie "X2"

De kop biedt +90°/-60° verticale kantelrotatie. Beweging en aanpassing van de kop wordt gemaakt met behulp van de pan bar "P" (fig. 1).

Gebruik de knop "V" om de panbeweging vrij te geven of te blokkeren.
Gebruik de knop "U" om de kantelbeweging vrij te geven of te blokkeren.

Knop "N" is een ratelknop, wat betekent dat de uitstekende hendel naar behoefte kan worden verplaatst, zonder de vergrendeling zelf te beïnvloeden: trek de hendel eenvoudigweg naar buiten, draai hem naar de gewenste stand en laat de hendel los, waarna deze automatisch in de aangepaste positie wordt vergrendeld.

De kop wordt geleverd met een waterpas "J" voor nivellering (fig. 1).

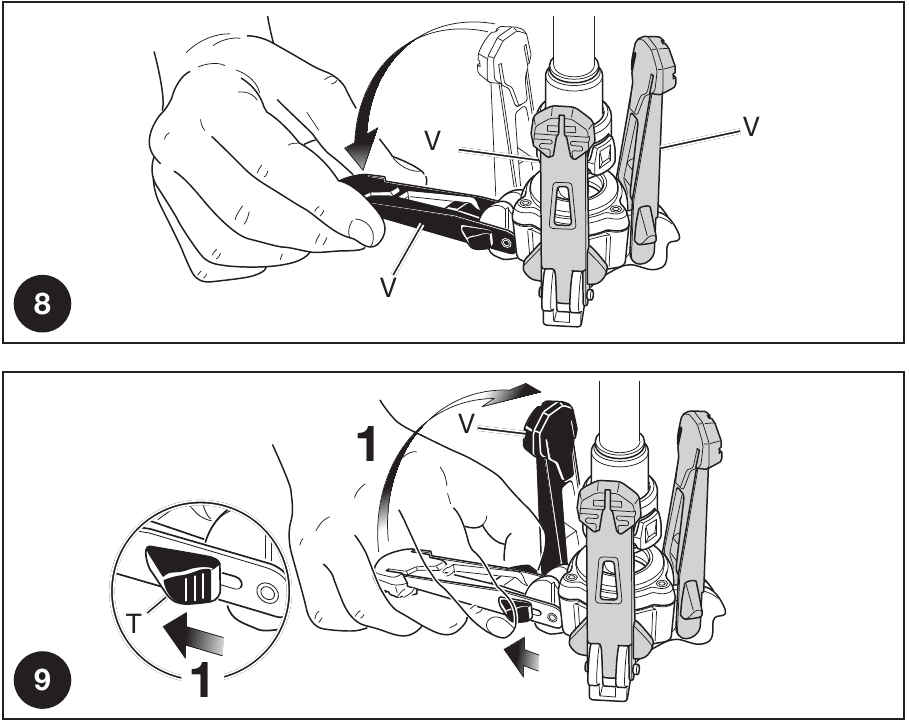

INKLAPBARE BASIS (Fig. 8,9)

Hoe te openen: open de 3 poten "V" door ze te spreiden zoals weergegeven in figuur 8. Hoe te vouwen: trek de pin "T" zoals weergegeven in figuur 9 en vouw tegelijkertijd elke poot "V" in.

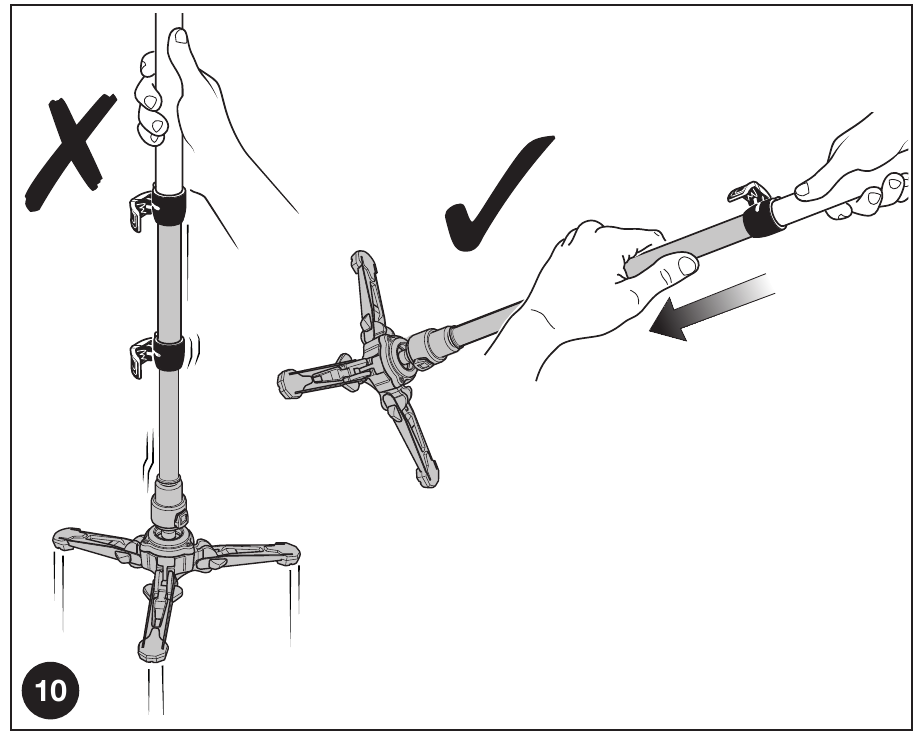

HOE DE MONOPODPOTEN UIT TE SCHUIEVEN (Fig. 10)

Volg de instructies in figuur 10 bij het uitschuiven van de monopod: vermijd dat de secties vallen om uit te schuiven.

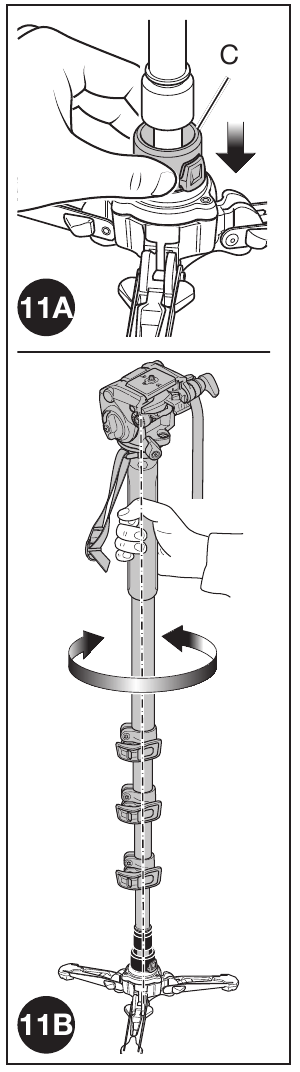

GEBRUIK PANBEWEGING (Fig. 11)

De vloeistofbasis zorgt ervoor dat de panbewegingen van de monopod vloeiend en trillingsvrij zijn (zie fig. 11B).

Duw de kraag "C" omlaag: dit sluit laterale kanteling uit en maakt vloeiende panbewegingen mogelijk (fig. 11A).

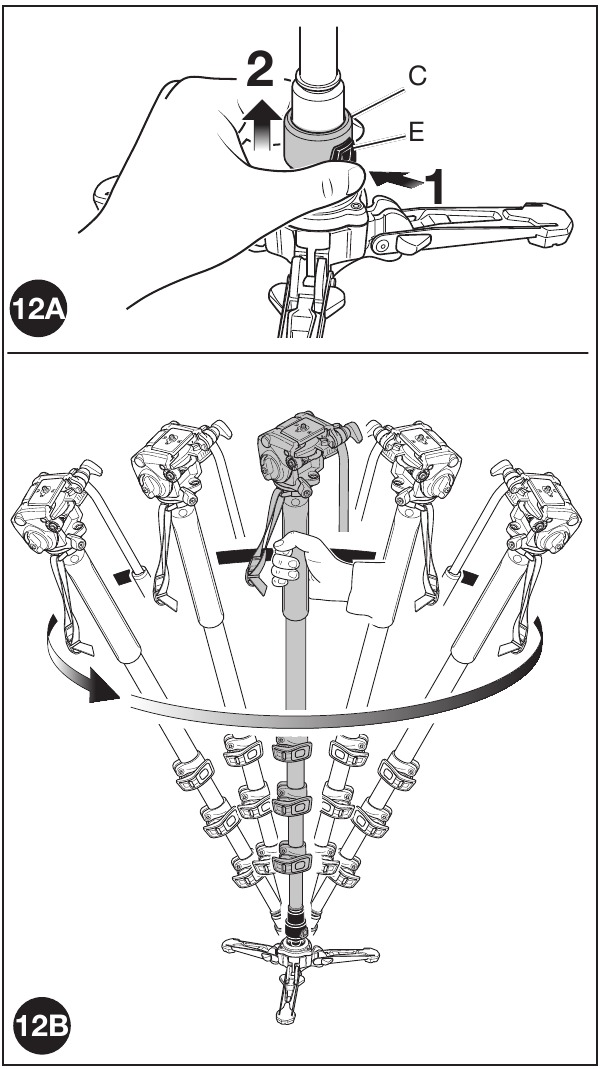

KANTELBEWEGING (Fig. 12)

Druk om de veiligheidspal "E" los te maken en duw de kraag "C" omlaag (fig. 12A). De vloeistofbasis maakt het mogelijk om de monopod naar buiten te kantelen vanuit de verticale as (fig. 12B) We raden u aan om de monopod niet onbeheerd achter te laten, maar deze altijd met uw hand vast te zetten.

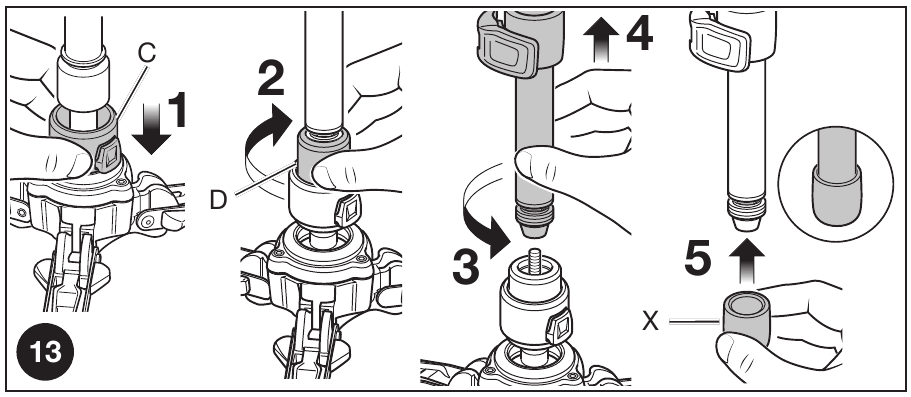

HOE DE VIDEO-MONOPOD OM TE ZETTEN IN EEN FOTO-MONOPOD (Fig. 13)

De monopod wordt geleverd met een extra dop om hem om te zetten van video-monopod naar foto-monopod.

Om de basis te vervangen door de dop, gaat u als volgt te werk: - Duw de kraag "C" omlaag

Schroef de kraag "D" los
Ontkoppel de monopod van de basis
Monteer de dop "X"

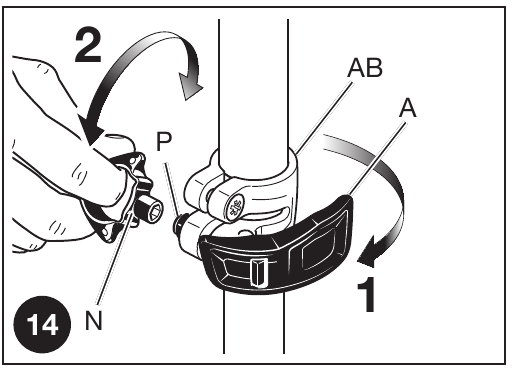

SPANNINGSAANPASSING BEENVERGRENDELING (Fig. 14)

Als de telescopische beenverlengingen slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast.

Om dit te doen:

maak de vergrendelingshendel "A" los
draai de schroef "P" met de klok mee met behulp van de speciale sleutel "N" die op een van de statiefpoten wordt geleverd.

Normaal gesproken is een derde slag voldoende om de juiste vergrendelingsspanning te bereiken.

Om de vergrendelingskraag "AB" (fig. 1) te vervangen, gebruikt u een TORX-sleutel nummer 25 (niet meegeleverd).

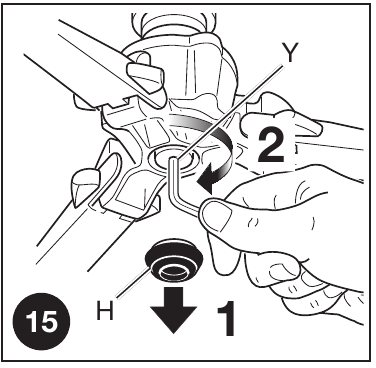

ONDERHOUD (Fig. 15)

Als de bal te los gaat zitten bij gebruik, kunt u de juiste wrijving weer verkrijgen:

Verwijder de dop "H"
Draai de schroef "Y" vast met de inbussleutel (niet meegeleverd).
