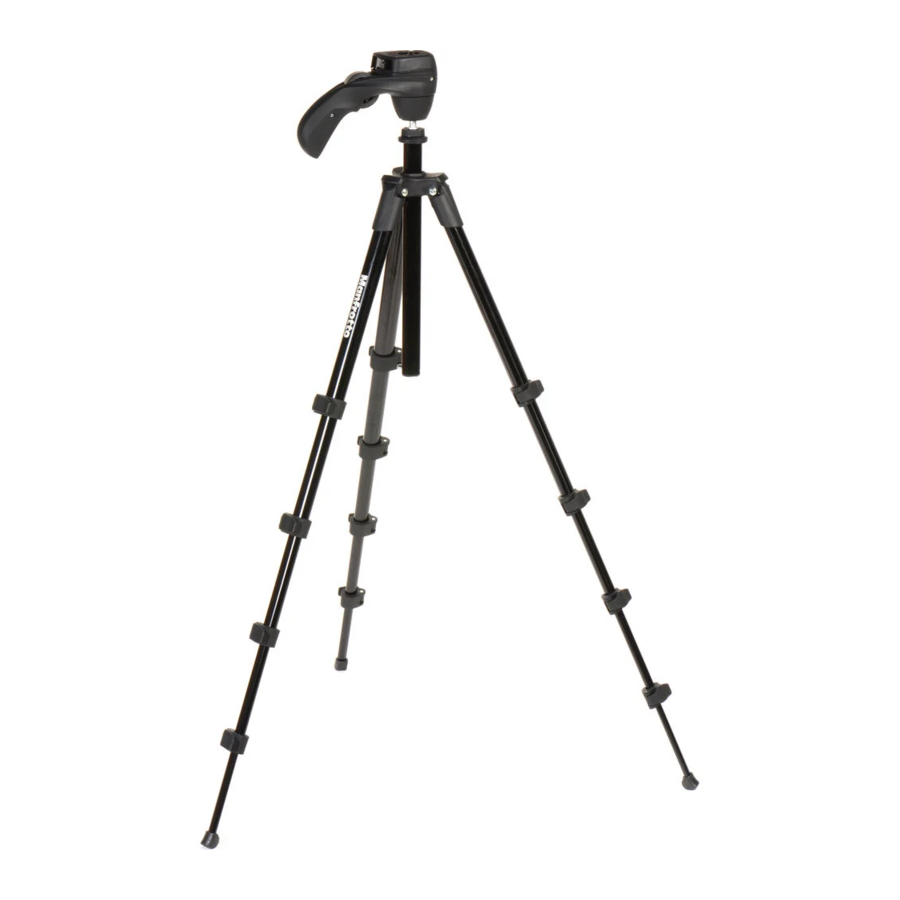

Manfrotto MKCOMPACTACN-BK, MKCOMPACTACN-WH, MKCOMPACTACN-RD - Statief Handleiding

INTRODUCTIE

Dit statief is ontworpen voor gebruik met digitale foto- en videocamera's en heeft een unieke hybride foto-/videobalkop.

Het statief is uiterst compact en lichtgewicht, waardoor het gemakkelijk te dragen en te vervoeren is.

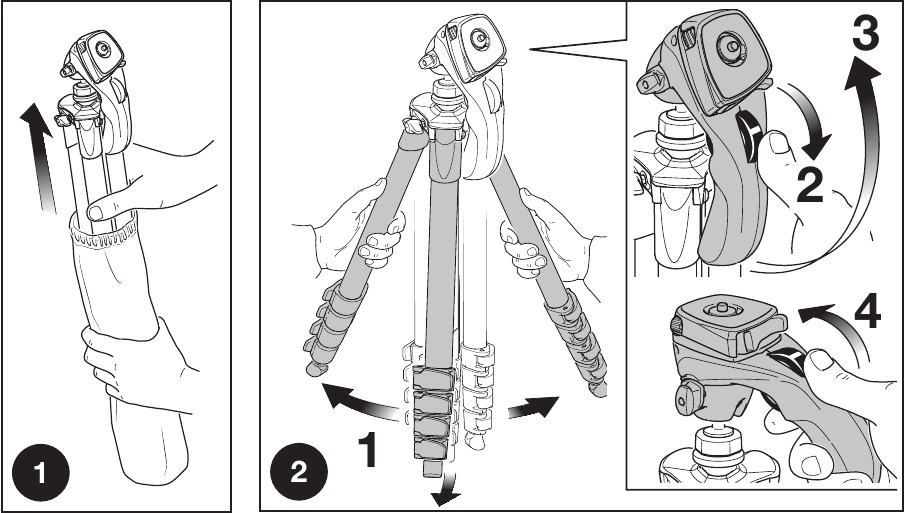

VOOR GEBRUIK

1. Haal het statief uit de stoffen tas.
2. Zet het statief neer door de poten uit te klappen (1). Ontgrendel de kop door aan de vergrendelingsknop naar achteren te draaien (2), breng de kop in een horizontale positie (3) en draai de vergrendelingsknop naar voren om de kop weer te vergrendelen (4).

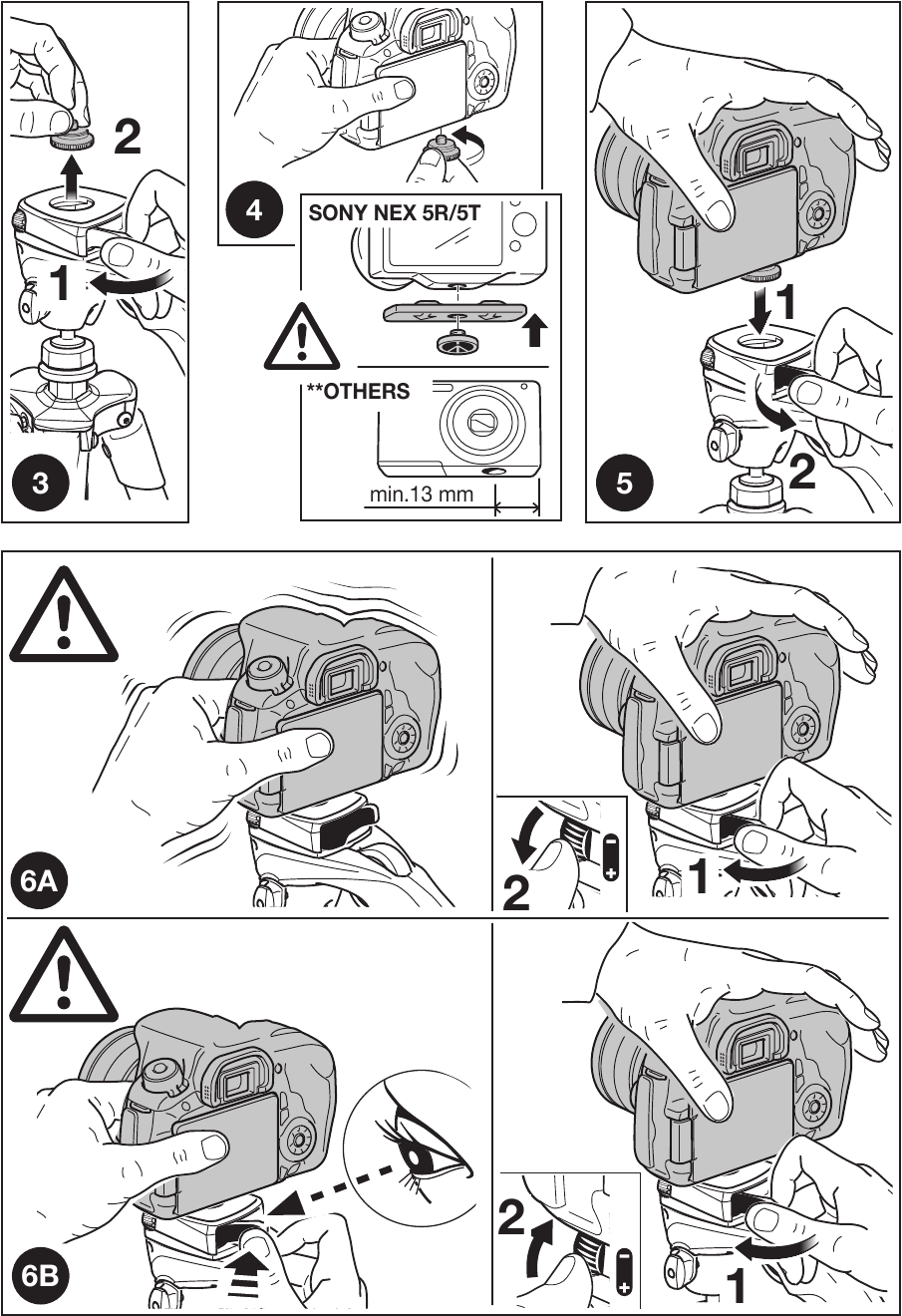

UW CAMERA AAN DE KOP BEVESTIGEN

3. Open de hendel (1) en haal de ronde snelkoppelingsplaat uit de middelste ruimte aan de bovenkant van de kop (2).
4. Schroef de plaat op de ¼" schroefdraad van uw camera en draai hem met de klok mee om hem vast te zetten.
   SONY NEX 5R/5T: voor betere prestaties met dit cameramodel is het het beste om de speciaal ontworpen adapter te gebruiken die bij uw statief is meegeleverd. Plaats de adapter onder de camera en zorg ervoor dat het gat zo is geplaatst dat de statiefbevestiging toegankelijk is. Zorg er ook voor dat de pijlen op de adapter in de richting van de lens wijzen en bevestig vervolgens de snelkoppelingsplaat met behulp van de ¼" universele schroef.
   **COMPACT CAMERA'S met statiefdraad in een niet-centrale positie: om de aangegeven prestaties te garanderen, moet de ¼ schroefdraad van uw camera zich op een minimale afstand van 13 mm van de laterale rand bevinden.
5. Plaats de camera op de kop zodat de plaat terug in het gat aan de bovenkant van de kop schuift (1) en sluit de hendel (2).
6. Wanneer de camera aan de kop is bevestigd, kunnen de volgende situaties zich voordoen:
   1. De hendel sluit gemakkelijk, maar de camera is niet stabiel: open de hendel opnieuw (1), draai de regelknop naar beneden/+ (2) en sluit de hendel vervolgens weer.
   2. De hendel is te strak om te sluiten: open de hendel opnieuw (1), draai de regelknop naar de bovenkant/- (2) en sluit de hendel vervolgens weer.
      Herhaal deze stappen totdat de hendel perfect sluit en de camera stevig op de kop is bevestigd.

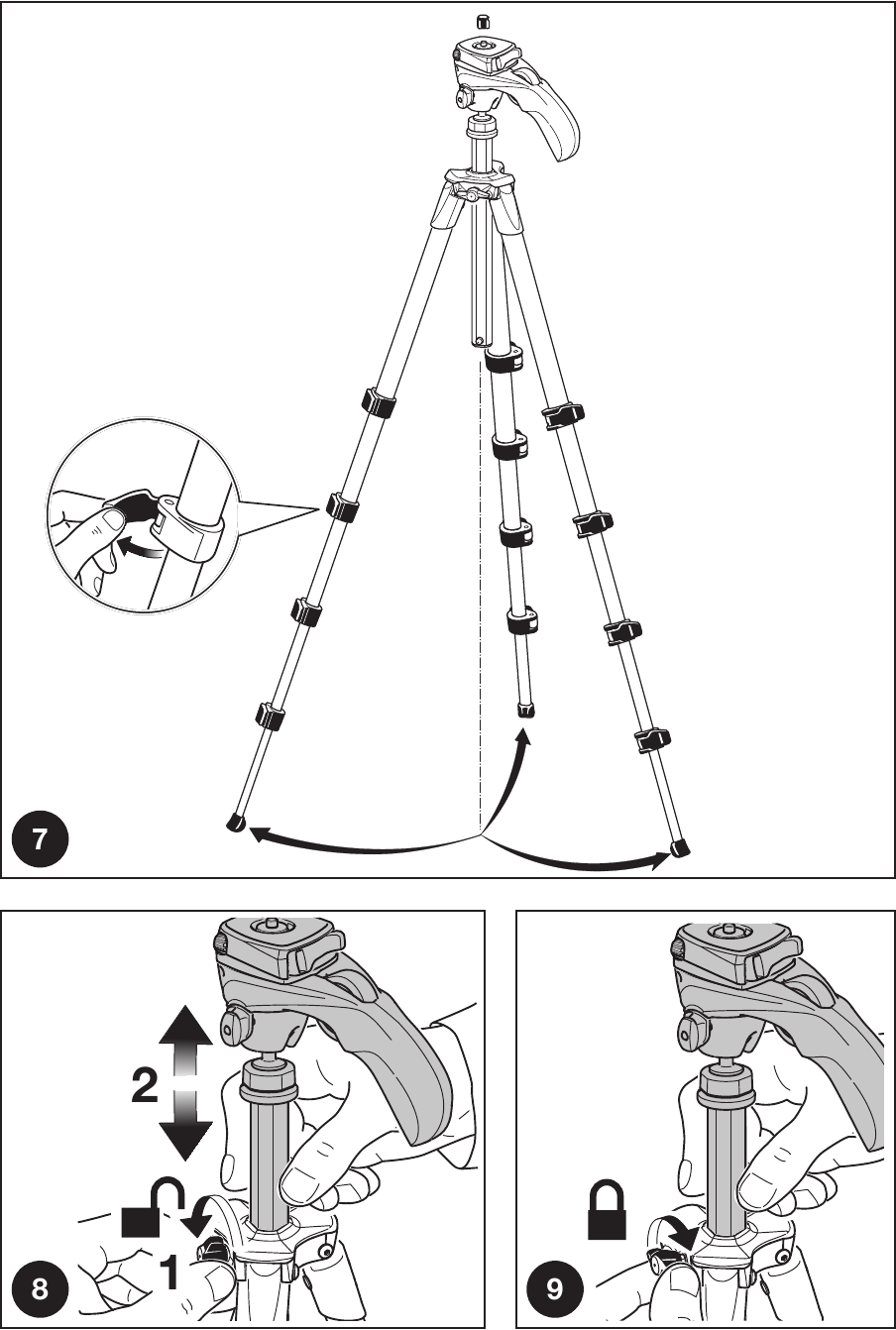

DE HOOGTE VAN HET STATIEF REGELEN

7. Om de hoogte van het statief aan te passen, heeft elke poot telescopische secties die kunnen worden losgemaakt en uitgeschoven: open de hendel op de beenvergrendelingskraag, schuif de binnenste sectie in of uit totdat de gewenste verlenging is bereikt en sluit de vergrendelingshendel weer. Been secties moeten in volgorde worden uitgeschoven, van boven naar beneden (breedste sectie eerst, smalste sectie als laatste), om de vereiste statiefhoogte te bereiken. Door voornamelijk de been secties met grotere diameters te gebruiken, wordt het statief stabieler.
8. Om de stabiliteit te verbeteren, moet de middenkolom van het statief eigenlijk alleen worden gebruikt als het laatste middel om de hoogte aan te passen, of als een manier om de maximale verlenging van het statief te bereiken. Om hem uit te schuiven, ontgrendelt u de knop, draait u hem tegen de klok in om de kolom los te maken (1) en trekt u de kolom vervolgens omhoog tot de gewenste hoogte (2).
9. Om de middenkolom op de gewenste hoogte te vergrendelen, sluit u de knop door hem met de klok mee te draaien.

DE KOP GEBRUIKEN: FOTO- EN VIDEOFUNCTIES

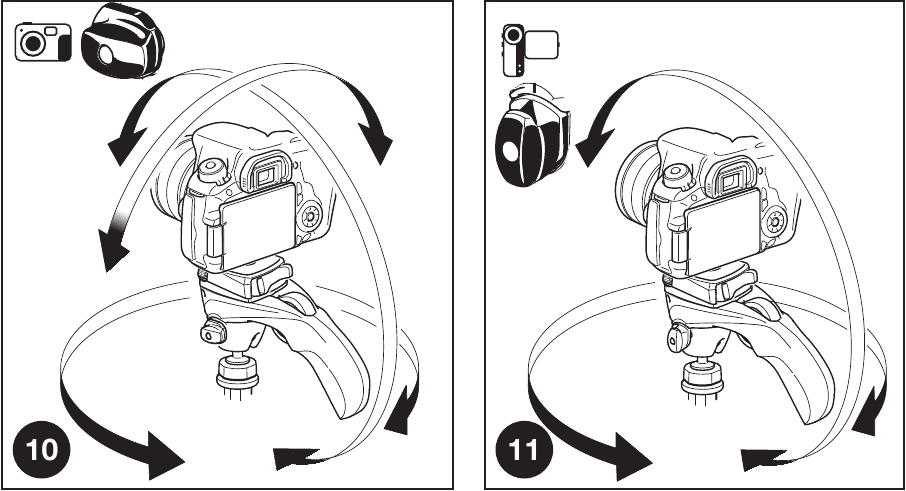

10. en
11. De kop kan worden gebruikt voor fotografie of video. Over het algemeen is het belangrijkste verschil dat u bij het maken van video wilt voorkomen dat de camera zijwaarts kantelt, zodat u eventuele panoramische bewegingen die u wilt maken, kunt stabiliseren. Hierdoor kunt u een bewegend onderwerp nauwkeuriger volgen of een pan over het landschap maken die horizontaal in de camera blijft. De kop heeft een speciale video-instelling die ervoor zorgt dat de camera horizontaal blijft tijdens dergelijke bewegingen. Aan de andere kant heeft totale vrije beweging tegen alle assen meestal de voorkeur voor fotografie, omdat hierdoor elk frame of elke compositie kan worden vastgelegd en de camera naar portretoriëntatie kan worden gedraaid.

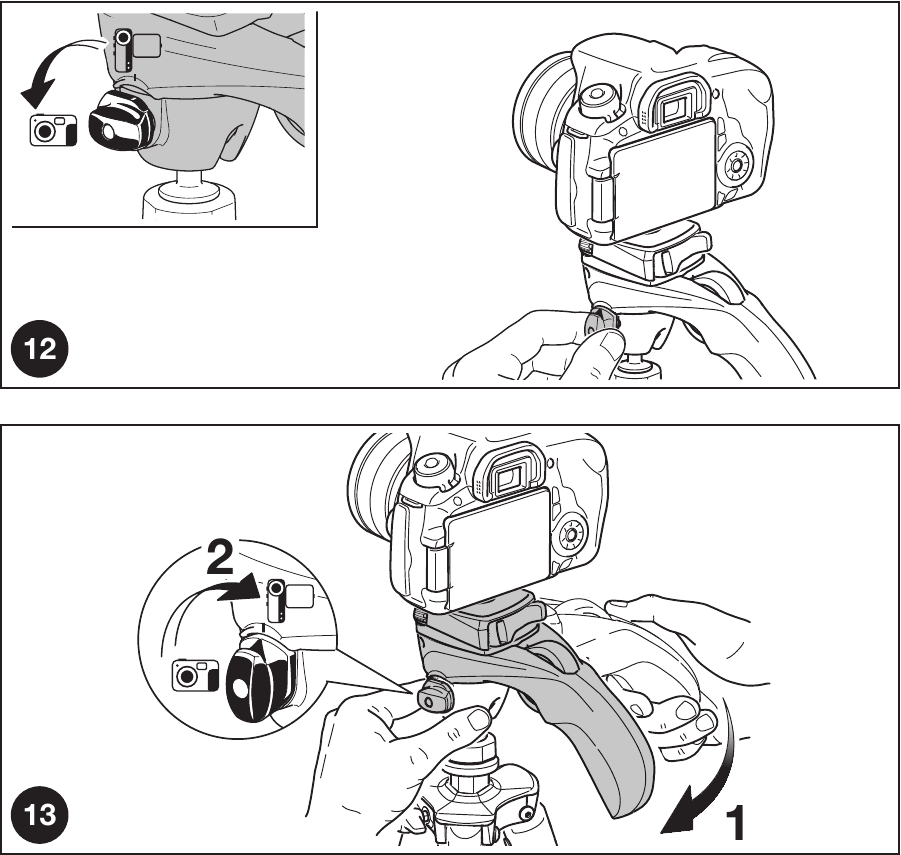

12. Om de FOTO-instelling te gebruiken, draait u de selector tegen de klok in naar een horizontale positie.
13. Om de VIDEO-instelling te gebruiken, draait u de selector met de klok mee naar een verticale positie.
    Wanneer u van FOTO- naar VIDEO-instelling wilt overschakelen, moet u er eerst voor zorgen dat de handgreep in de positie staat zoals weergegeven in afb. 13 (1), en draai vervolgens de selector naar de VIDEO (2) positie. Zo wordt de kop geleverd.

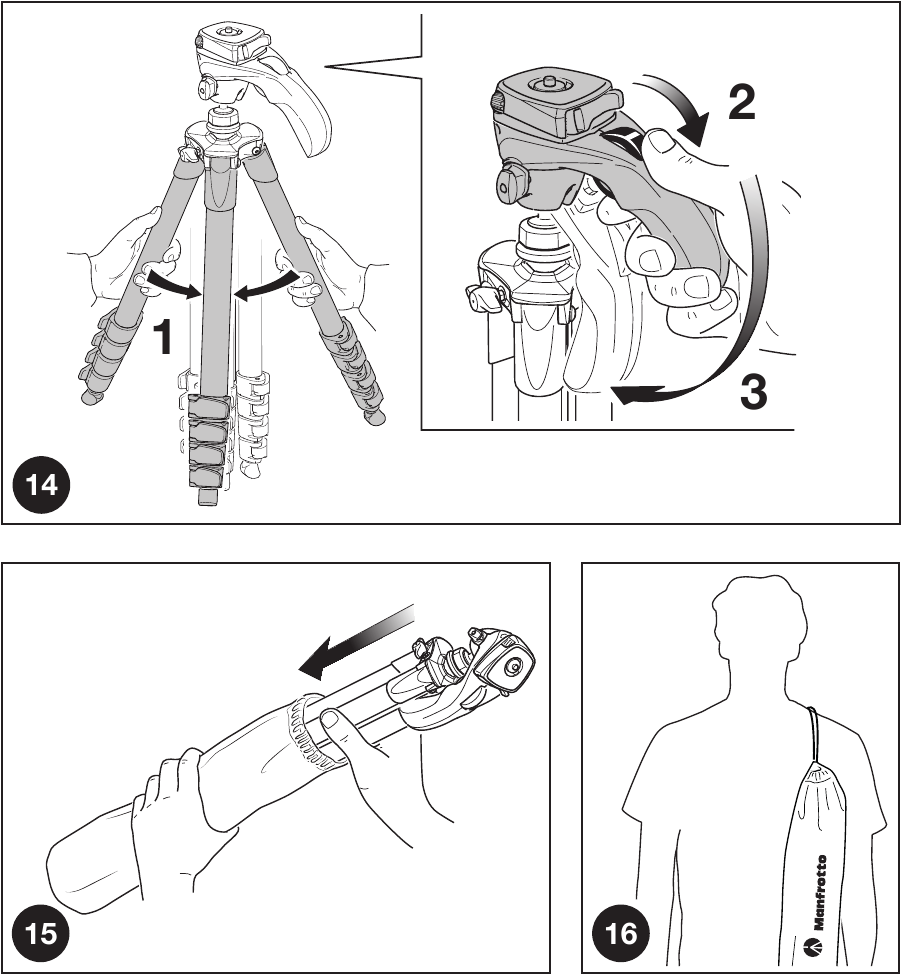

NA GEBRUIK

14. Vouw de poten van het statief terug naar het midden (1). Sluit de kop opnieuw door de draaiknop (2) naar achteren te draaien en de kop vervolgens verticaal te plaatsen (3).
15. Plaats het statief terug in de stoffen tas.
16. De tas kan ook worden gebruikt als een praktische schoudertas om het statief snel en gemakkelijk te vervoeren.
