Manfrotto 190XPROB, 055XPROB - Statiefhandleiding

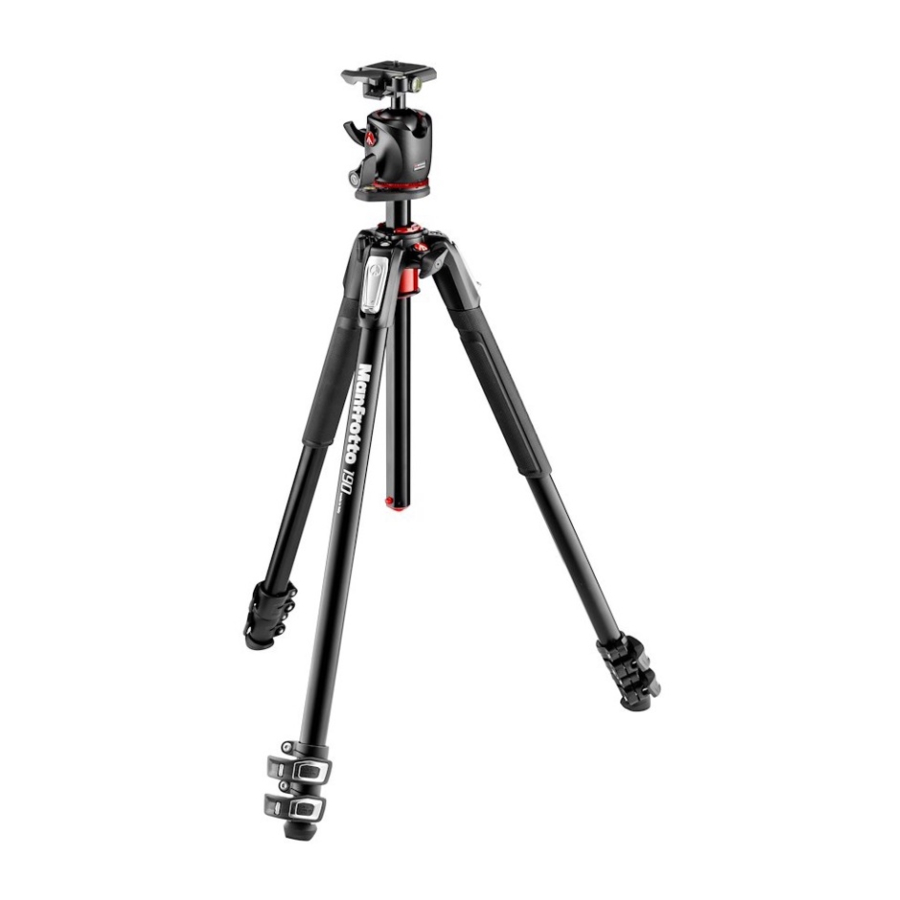

INTRODUCTIE

Ontworpen voor de professionele fotograaf, dit is een uiterst veelzijdig statief, ideaal voor kleine en middelgrote camera's, digitaal of conventioneel type.

BELANGRIJKSTE KENMERKEN

• Een unieke verschuifbare middenkolom die zowel in een verticaal als horizontaal vlak kan worden bediend.
• Elke poot kan onafhankelijk worden ingesteld op 4 spreidingshoeken.
• Waterpas.
• Een set van twee beenwarmers

INSTALLATIE

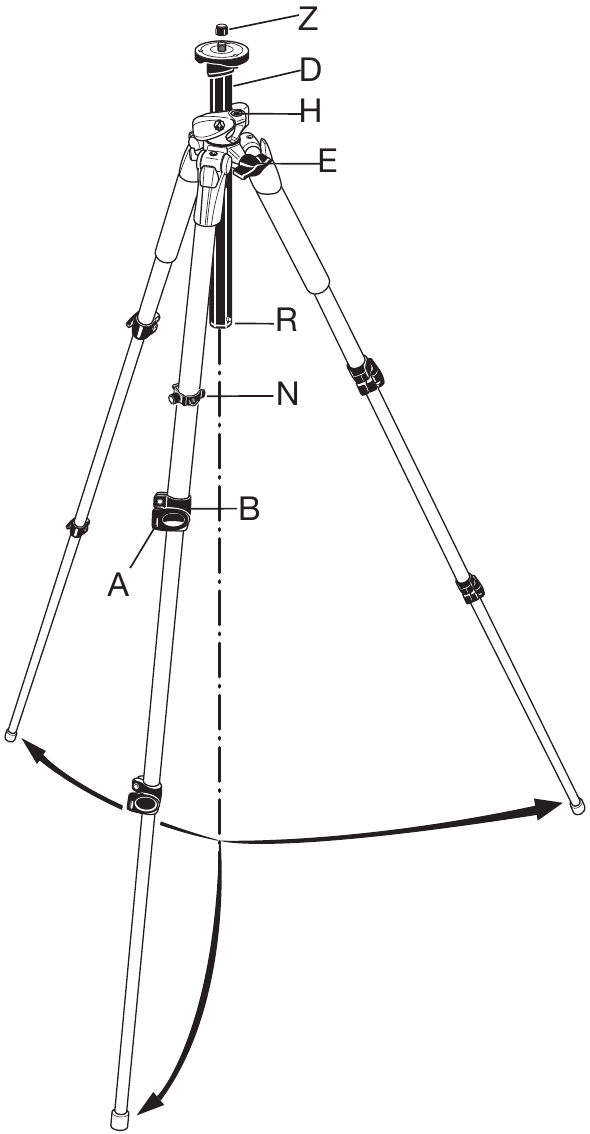

Open de 3 statiefpoten.
Om de hoogte van het statief aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door hendel "A" op de vergrendelingskraag "B" te draaien. Wanneer de gewenste hoogte is bereikt, vergrendelt u hendel "A".

WATERPAS ZETTEN

Het statief wordt geleverd met een waterpas "H" om het statief waterpas te kunnen zetten.

HOEKVERSTELLING VAN DE POTEN

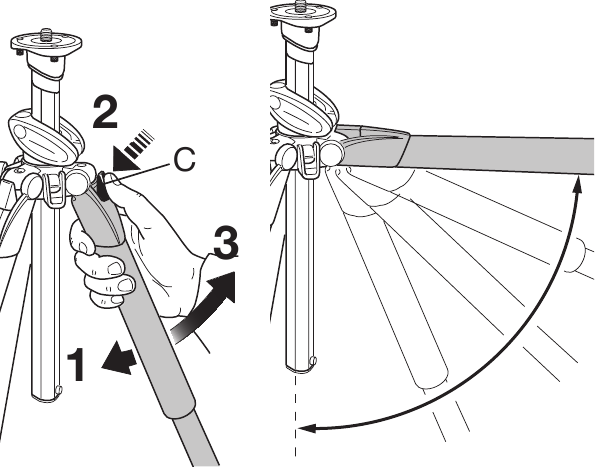

Elke poot kan in 4 spreidingshoeken worden ingesteld. Om de hoek van een poot te veranderen, sluit u de poot iets naar de middenkolom en drukt u op de vergrendelingsknop "C" aan de bovenkant van de poot. Terwijl u de knop ingedrukt houdt, selecteert u de nieuwe poothoek en laat u vervolgens knop "C" los om hem in de positie te vergrendelen. De hoek van elke poot kan onafhankelijk van de andere twee poten worden aangepast. De laatste positie maakt het mogelijk om de vloer te bereiken.

HOOGTEVERSTELLING VAN DE MIDDENKOLOM

Om de middenkolom "D" los te maken, ontgrendelt u de knop "E" en past u de hoogte van de kolom naar wens aan.
Draai de knop "E" vast om de kolom in de positie te vergrendelen.

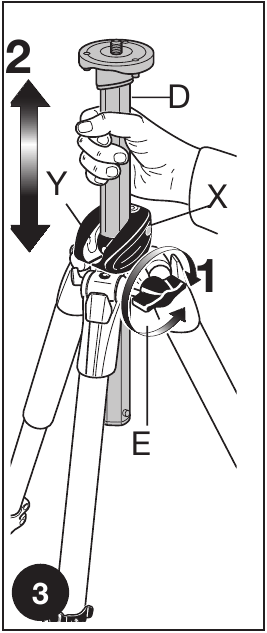

Opmerking: De beste vergrendeling wordt bereikt door de middenkolom "D" te draaien totdat de onderdelen "X", "Y" zijn uitgelijnd met de vergrendelingshendel "E", zoals weergegeven in figuur 3.

HORIZONTALE MIDDENKOLOM

De verschuifbare middenkolom kan ook in het horizontale vlak worden gebruikt: dit zorgt er niet alleen voor dat de camera kan worden verschoven ten opzichte van de positie van de poten, maar het biedt ook de eenvoudigste manier om recht van bovenaf te fotograferen:

• ontgrendel knop "E"

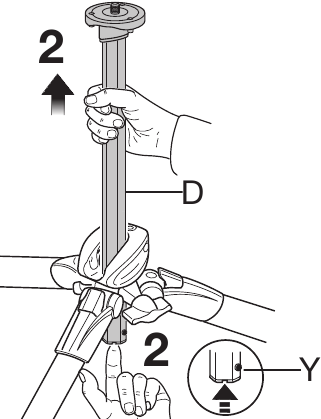

• druk op knop "Y" en til tegelijkertijd de middenkolom "D" volledig op, zoals weergegeven

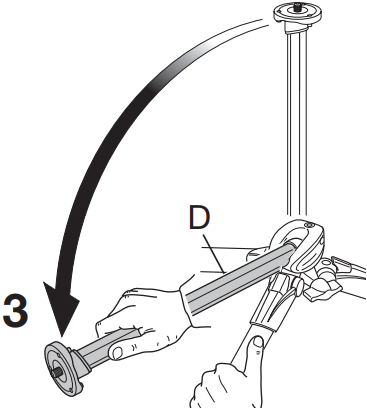

• draai 90° middenkolom "D"

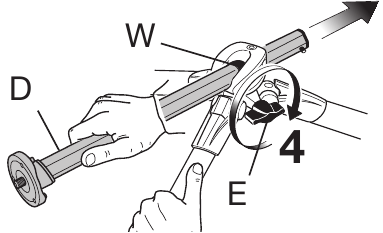

• schuif de middenkolom "D" in het gat "W" en vergrendel knop "E"


VERTICALE MIDDENKOLOM

Om de middenkolom in verticale positie in te stellen, gaat u als volgt te werk:

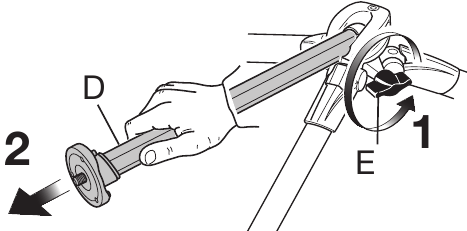

1. ontgrendel knop "E" en trek de middenkolom "D" volledig uit, zoals weergegeven in de afbeelding

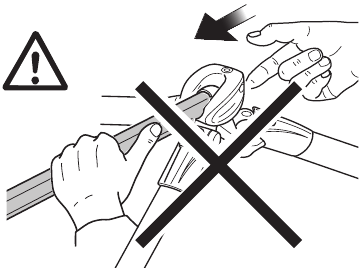

   HAAL UW HAND VAN DE MIDDENKOLOM "D" om te voorkomen dat u uw vinger beknelt

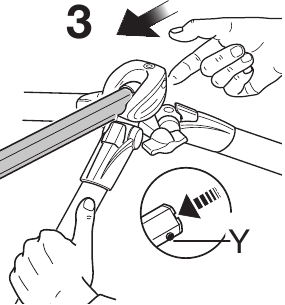

2. houd uw andere hand vrij van kolom "D", druk met één hand op knop "Y"

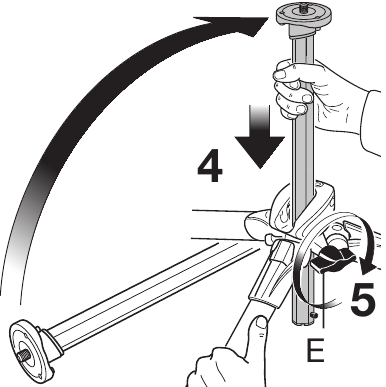

3. terwijl u uw andere hand nog steeds vrij houdt, draait u met dezelfde hand de middenkolom "D" in een verticale positie, zoals weergegeven


EEN CAMERAHOOFD MONTEREN EN VERWIJDEREN

Verwijder de dop "Z". Monteer de camerakop op de plaat bovenop de middenkolom via de 3/8" montageschroef (schroefkop met de klok mee).
Til vervolgens de middenkolom op en draai met een kleine schroevendraaier de drie stelschroeven "M" (niet gemonteerd meegeleverd) tegen de basis van de kop, en zorg ervoor dat u ze niet forceert. Deze unieke functie werkt vooral goed met Manfrotto-koppen vanwege de speciaal ontworpen basis, die voorkomt dat de kop per ongeluk losdraait. Om de kop te verwijderen, draait u de stelschroeven "M" los en draait u de kop tegen de klok in van de kolom.

OPMERKING

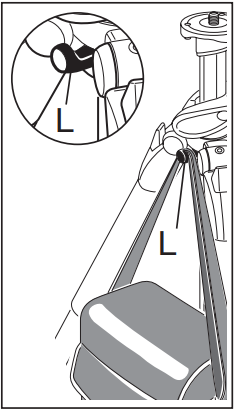

Voor gebruik buitenshuis, vooral in winderige omstandigheden, is het mogelijk om het statief te stabiliseren: haak een contragewicht (niet meegeleverd) aan de ring "L"

TRANSPORT

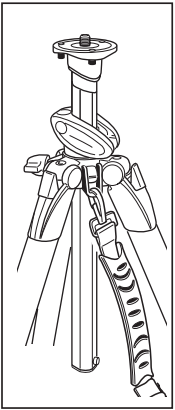

Het statief heeft een ophangring "T" voor een optionele draagriem

SPANNINGSINSTELLING VAN DE POOTVERGRENDELING

Als de telescopische pootverlengstukken glijden, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast.

Om dit te doen:

• verwijder dop "K"
• maak de vergrendelingshendel "A" los

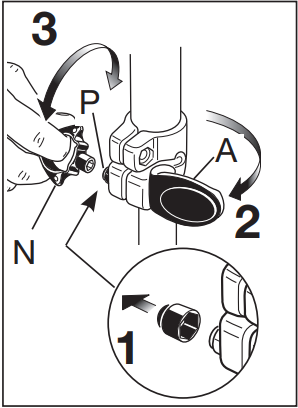

• draai de schroef "P" met de klok mee met behulp van de speciale sleutel "N" die op een van de statiefpoten is meegeleverd.

Normaal gesproken is een derde van een draai voldoende om de juiste vergrendelingsspanning te bereiken.

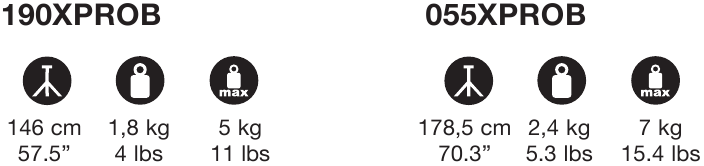

AFMETINGEN EN GEWICHT
