Manfrotto MVT535AQ, MVT535HH - Statiefhandleiding
INLEIDING

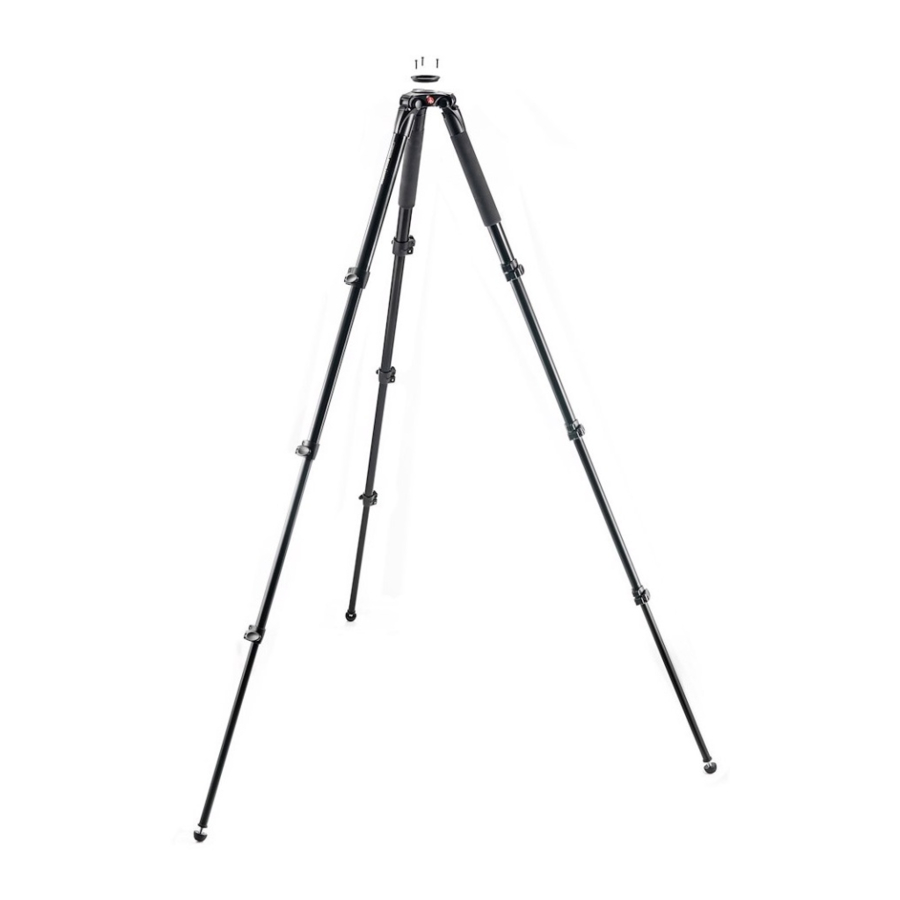

Lichtgewicht carbon fiber videostatief dat een grote stabiliteit, hoog draagvermogen en grote maximale hoogte combineert met een ergonomisch, gebruiksvriendelijk en compact ontwerp.

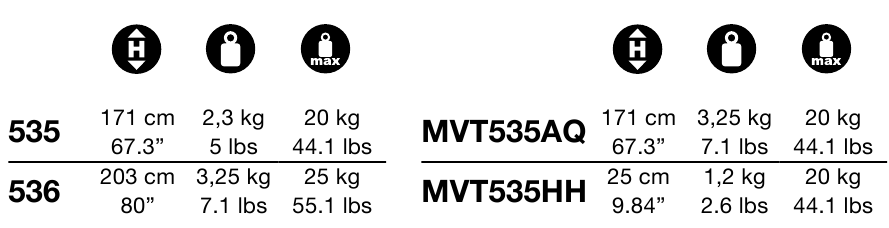

BELANGRIJKSTE KENMERKEN
- 75mm bowl (535 versie)
- 75/100mm bowl (536 versie)
- 75/60mm bowl (MVT535AQ en MVT535HH versies)
- Elke poot kan onafhankelijk worden ingesteld op 3 hoeken (23° - 50° - 70°)
- Rubberen voeten met intrekbare spikes
- Bevestigingsdraad voor draagriem (optioneel)
- Pootwarmers (MVT535AQ versie)

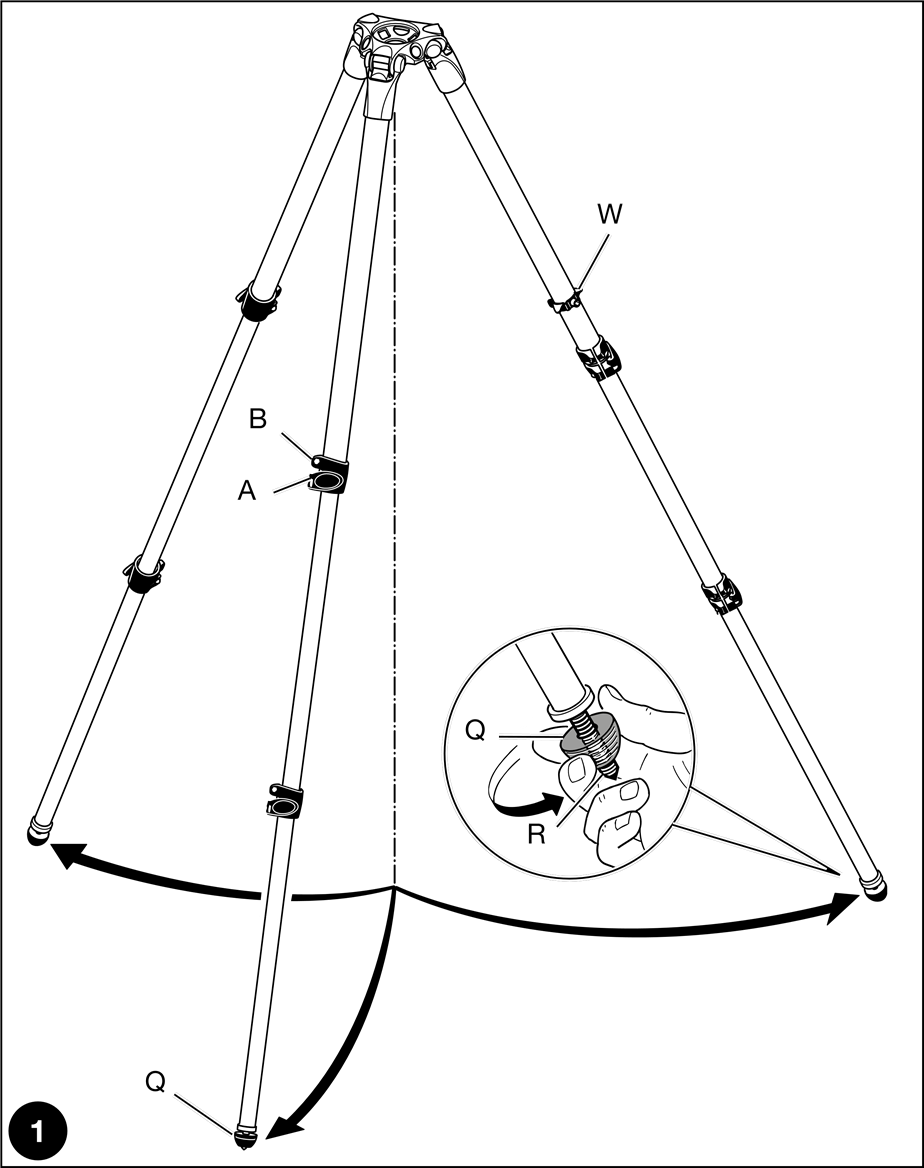

INSTALLATIE
Open de 3 statiefpoten.
Om de hoogte van het statief aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door de hendel "A" op de vergrendelingskraag "B" te draaien. Wanneer de gewenste hoogte is bereikt, vergrendelt u de hendel "A".
VOETEN
Het statief heeft rubberen voeten "Q" met intrekbare spikes "R" voor gebruik buitenshuis.
POOTHOEK AANPASSING

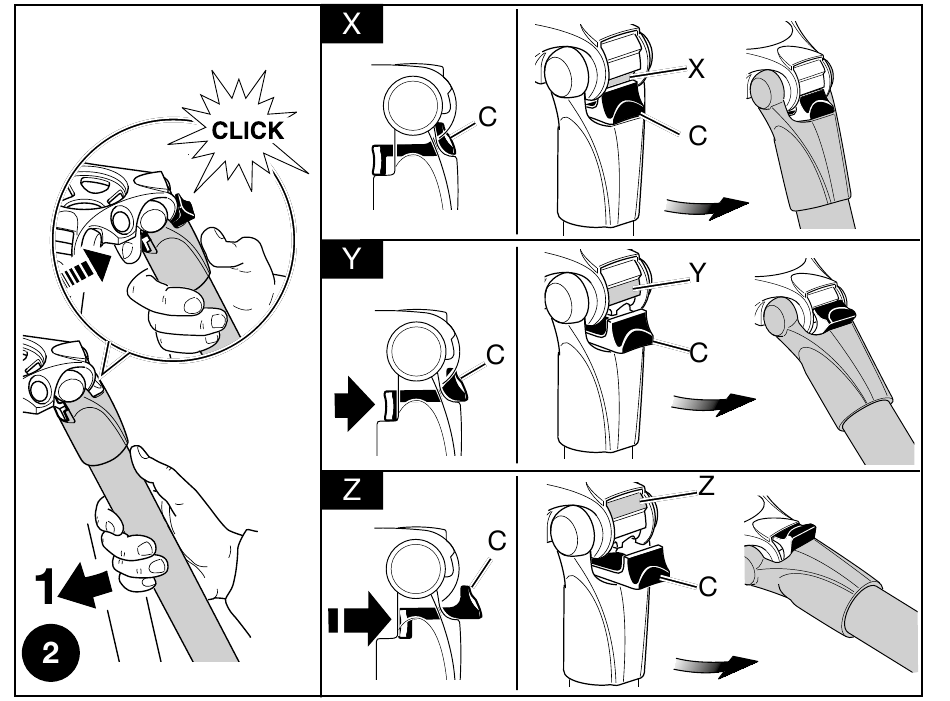

Elke poot kan worden ingesteld op 3 spreidingshoeken (X - Y - Z) - zie figuur 2

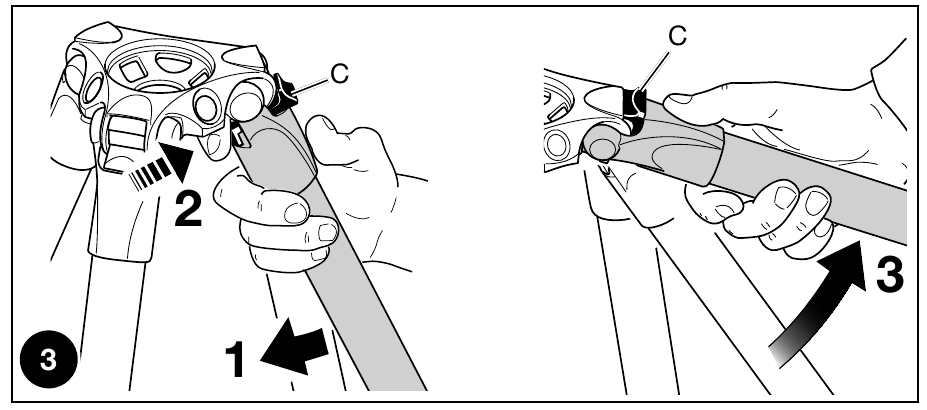

Om de hoek van een poot te wijzigen, sluit u de poot iets naar het midden, drukt u op de knop "C" om de nieuwe poothoek te selecteren en opent u vervolgens de poot.
De hoek van elke poot kan onafhankelijk van de andere twee poten worden aangepast. De laatste positie maakt het mogelijk om de vloer te bereiken.
EEN CAMERAKOP MONTEREN

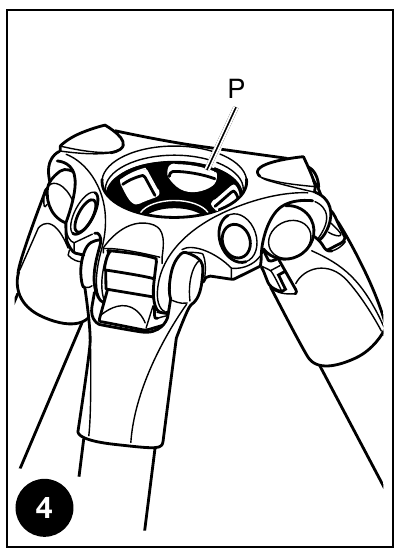

535 MODEL
Het statief heeft een bowl "P" voor het monteren van een kop

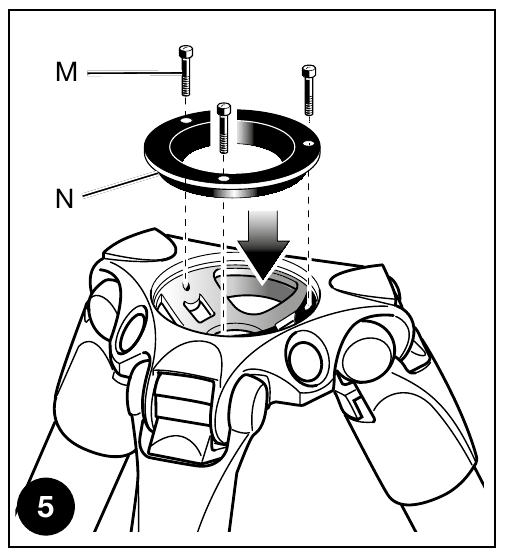

536 MODEL
Het statief is ontworpen voor 100 mm of 75 mm balhoofden. Om 75 mm balhoofden te monteren, bevestigt u de adapter "N" (meegeleverd) aan het statief met de drie schroeven "M".
De 75 mm adapter "N" is niet inbegrepen als het statief wordt geleverd als een voorgemonteerde kit met een 100 mm balhoofd.

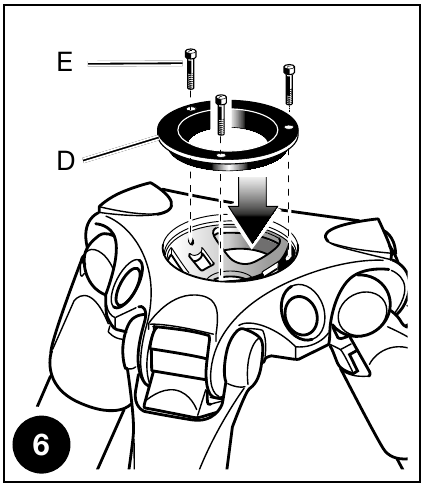

MVT535AQ & MVT535HH MODELLEN
Het statief is ontworpen voor 75 mm of 60 mm balhoofden. Om 60 mm balhoofden te monteren, bevestigt u de adapter "D" (meegeleverd) aan het statief met de drie schroeven "E".
De 60 mm adapter "D" is niet inbegrepen als het statief wordt geleverd als een voorgemonteerde kit met een 75 mm balhoofd.
OPMERKING
Het is ook mogelijk om niet-bal (platte basis met 3/8" female fitting) koppen op de statieven te monteren met behulp van een halve bal, die als optie verkrijgbaar is.
- 520 BALL Ø75 bal voor 535 statief
- 500 BALL Ø100 bal of 520BALL Ø75 bal voor 536 statief
- 520 BALL Ø75 bal voor MVT535AQ en MVT535HH statieven

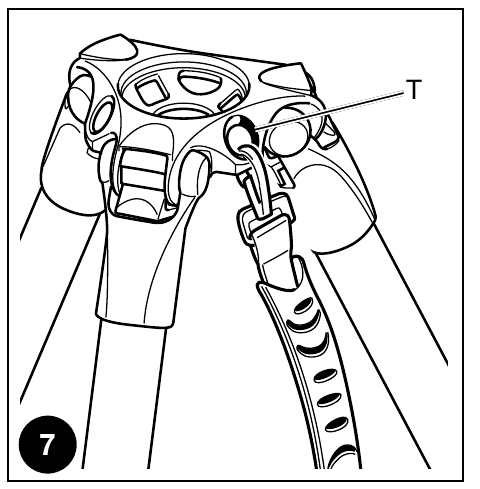

TRANSPORT
Het statief heeft een bevestiging "T" voor een optionele draagriem

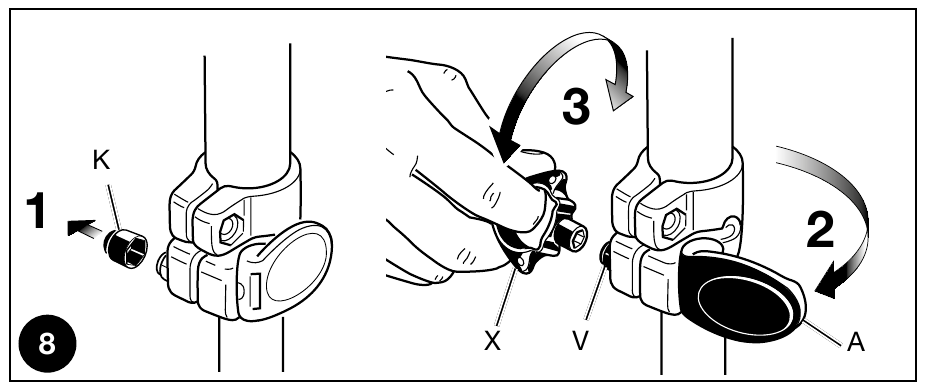

SPANNINGSAANPASSING POOTVERGRENDELING
Als de telescopische pootverlengingen slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast. Om dit te doen:
- verwijder dop "K"
- maak de vergrendelingshendel "A" los
- draai de schroef "V" met de klok mee met behulp van de speciale sleutel "W" die op een van de statiefpoten wordt meegeleverd.
Normaal gesproken is een derde van een draai voldoende om de juiste vergrendelingsspanning te bereiken.
