Manfrotto MH293D3-Q2 - Handleiding camera-accessoire

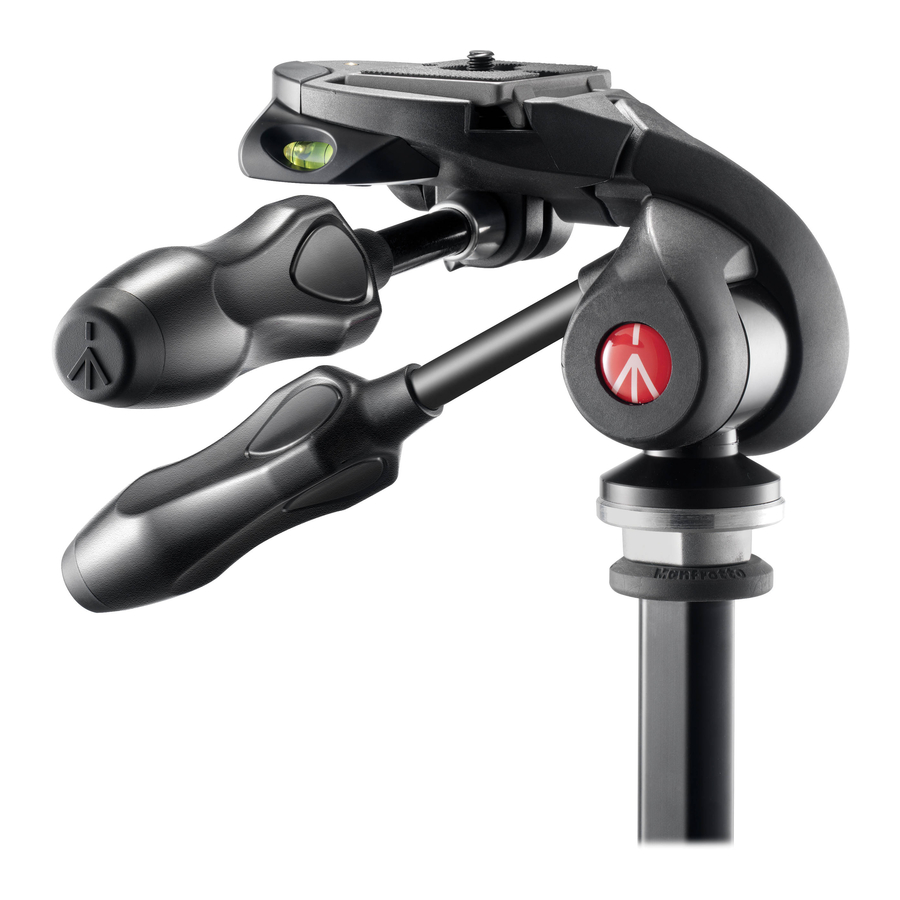

INTRODUCTIE
De MH293D3-Q2 3-wegkop is ideaal voor DSLR-camera's. De inklapbare handgrepen maken hem bijzonder geschikt voor reizende fotografen.
BELANGRIJKSTE KENMERKEN
- Verplaatsbare handgreep optimaliseert de ruimte tijdens transport
- Ergonomisch ontworpen bedieningshandgrepen
- Snelkoppelingsplaat
- 3 waterpassen (niet inbegrepen in de MK290LTA3-3W)
INSTALLATIE

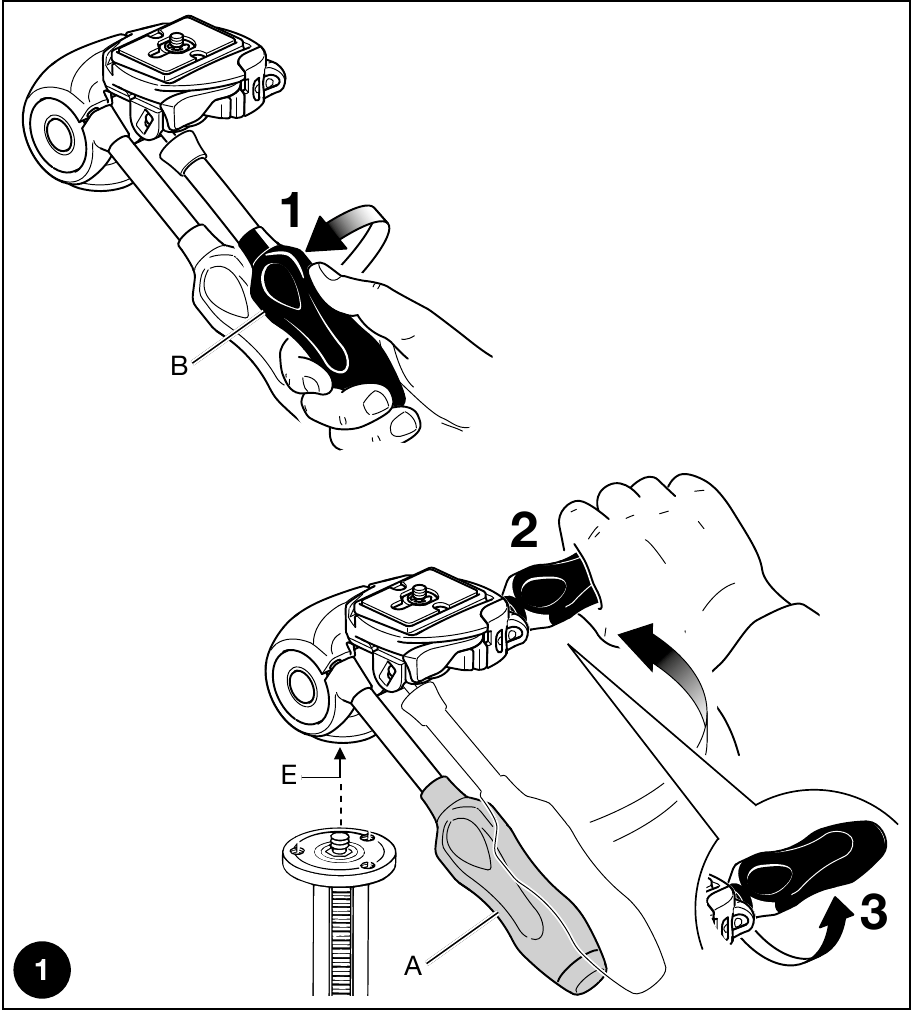

DE KOP OP EEN STATIEF PLAATSEN
Verplaats de hendels naar hun werkpositie:
- Maak handgreep "B" los door deze tegen de klok in te draaien
- Verplaats handgreep "B" naar de werkpositie, zoals weergegeven in afbeelding 1
- Draai handgreep "B" vast door deze met de klok mee te draaien
De 3/8" binnendraad "E" van de kop past op de 3/8" buitendraad van elk standaard statief. De handgrepen kunnen worden gebruikt om de kop op het statief vast te draaien. Als de statiefplaat anti-rotatieschroeven heeft, kunnen deze worden vastgedraaid tegen de basis van de kop.

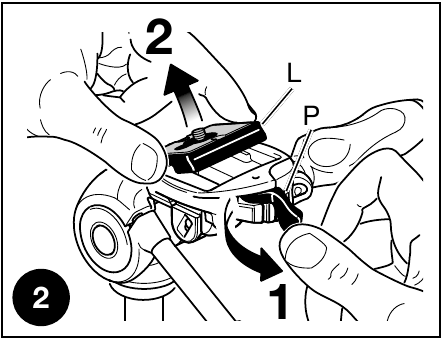

DE SNELKOPPELINGSPLAAT VAN DE KOP VERWIJDEREN
Draai hendel "P" volledig in de richting van de pijl om plaat "L" los te maken.

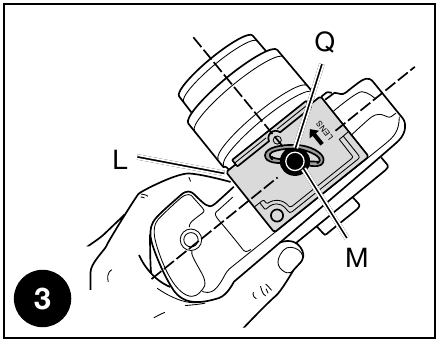

DE SNELKOPPELINGSPLAAT AAN EEN CAMERA BEVESTIGEN
Plaat "L" wordt aan een camera bevestigd met schroef "M", die past op de ¼" binnendraad aan de onderkant van de camerabody. Lijn de cameralens uit met de "LENS" pijlmarkering op de onderkant van de plaat "L". Ring "Q" wordt gebruikt om de plaat tegen de camerabody vast te maken; voor gebruik moet de plaat stevig tegen de camera worden vastgedraaid, maar ZONDER KRACHT UIT TE OEFENEN die de cameraschroefdraad kan beschadigen.
DE CAMERA OP DE KOP MONTEREN
Duw ring "Q" (afbeelding 3) omlaag zodat deze plat tegen de plaat "L" ligt.

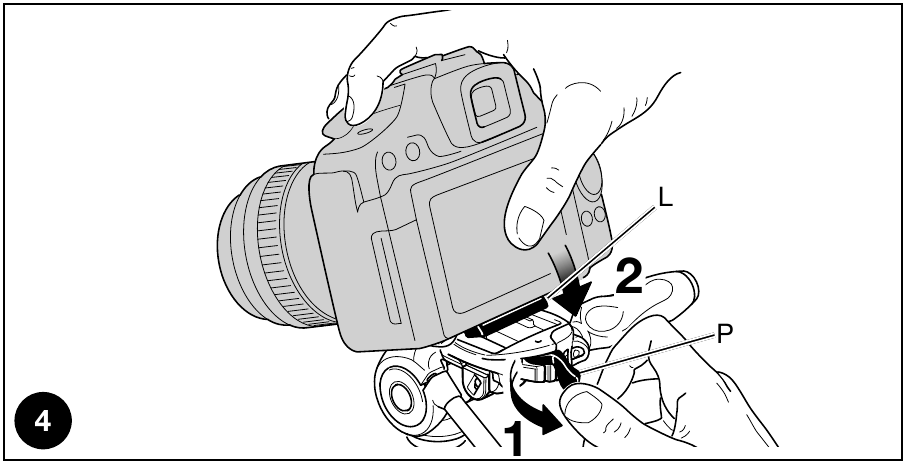

Open hendel "P" en houd deze open terwijl u de camera bevestigt door cameraplaat "L" in de bovenkant van de kop te schuiven, zoals weergegeven in afbeelding 4.

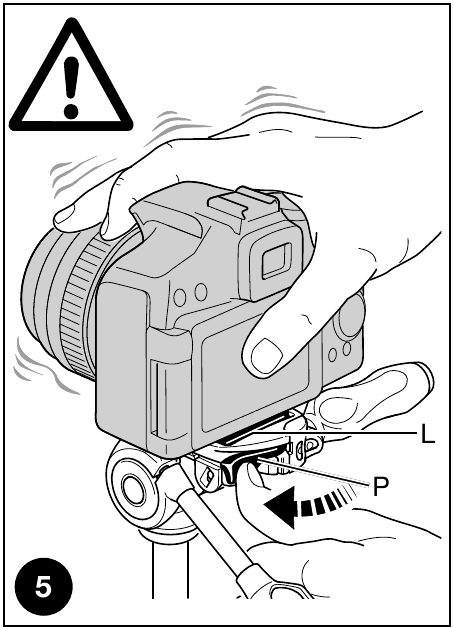

Laat hendel "P" los en duw hem dicht om ervoor te zorgen dat plaat "L" stevig op zijn plaats wordt gehouden en de camera stevig op de kop is bevestigd (afbeelding 5).

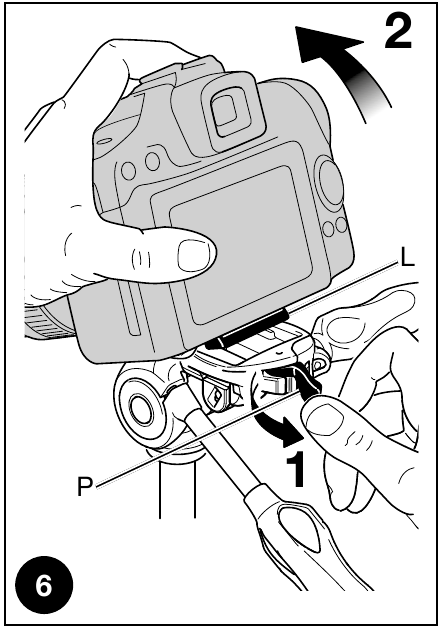

DE CAMERA VAN DE KOP VERWIJDEREN
Om plaat "L" te verwijderen, draait u hendel "P" volledig in de richting van de pijl.

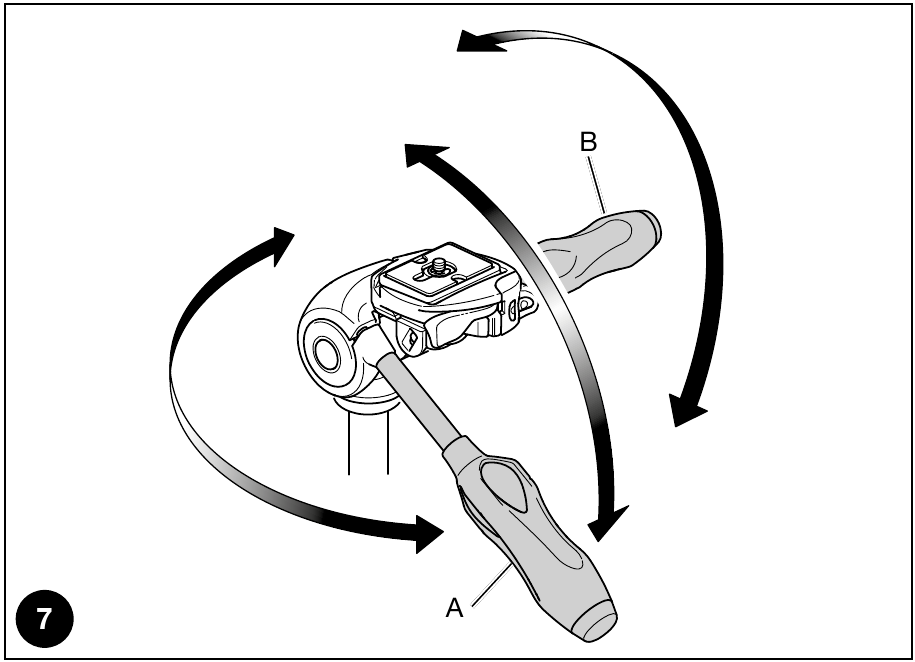

DE KOP GEBRUIKEN EN POSITIONEREN
Handgreep "A" regelt en vergrendelt zowel de pan- als de verticale kantelbewegingen.
Handgreep "B" regelt en vergrendelt nivelleringsbewegingen.
Draai de bedieningshendel(s) tegen de klok in om de kop los te maken en de camera in de gewenste positie te draaien. Vergrendel de kop en de camera in de juiste positie door de hendel(s) met de klok mee te draaien.

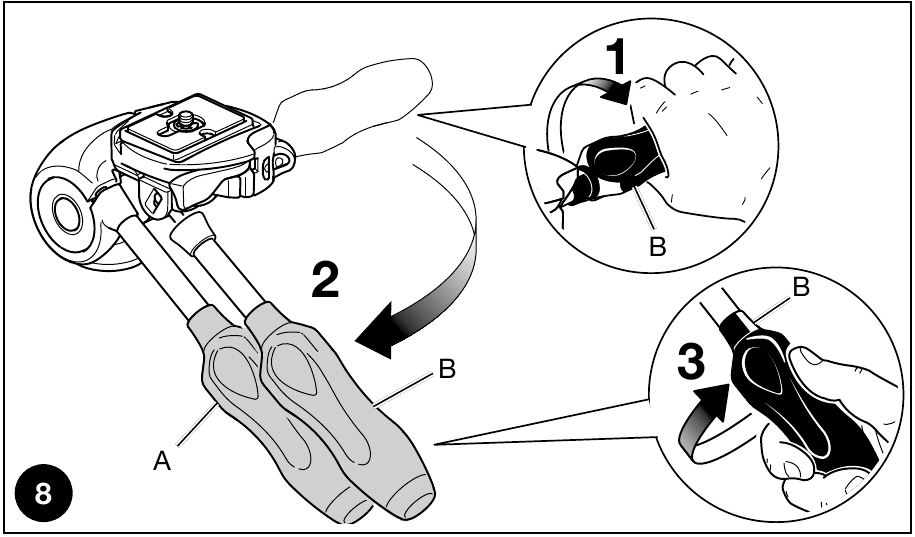

DE HENDELS INKLAPPEN VOOR TRANSPORT
Verplaats de hendels naar hun compacte positie voor transport:
- Maak handgreep "B" los door deze tegen de klok in te draaien
- Verplaats handgreep "B" naar de ingeklapte positie, zoals weergegeven in afbeelding 8
- Draai handgreep "B" vast door deze met de klok mee te draaien
SPECIFICATIES
: 9 cm 3.5"
0,57 kg 1.25 lbs
4 kg 8.8 lbs
