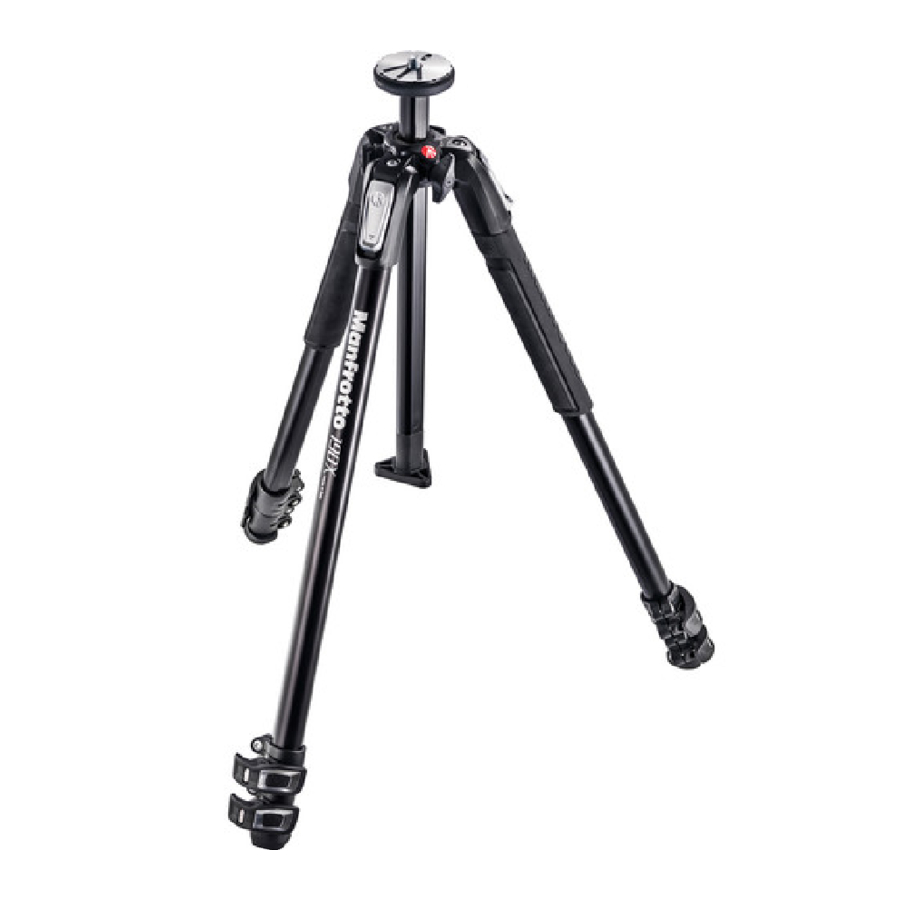

Manfrotto MT190X3 - Statief Instructies
INTRODUCTIE
Ontworpen voor de gevorderde hobbyist en voor de professionele fotograaf, dit is een uiterst veelzijdig statief, ideaal voor kleine, middelgrote camera's, digitaal of conventioneel type.
BELANGRIJKSTE KENMERKEN:
- Een unieke verschuifbare middenkolom die in een verticaal of horizontaal vlak kan worden bediend.
- Elke poot kan onafhankelijk worden ingesteld op 4 spreidingshoeken
- Waterpas
- Twee rubberen pootwarmers
- Easy link aansluiting voor het plaatsen van armen
- Quick Power Lock-hendels waarmee alle hendels gemakkelijk tegelijkertijd kunnen worden geopend
- Haak voor het ophangen van een contragewicht en voor een riem

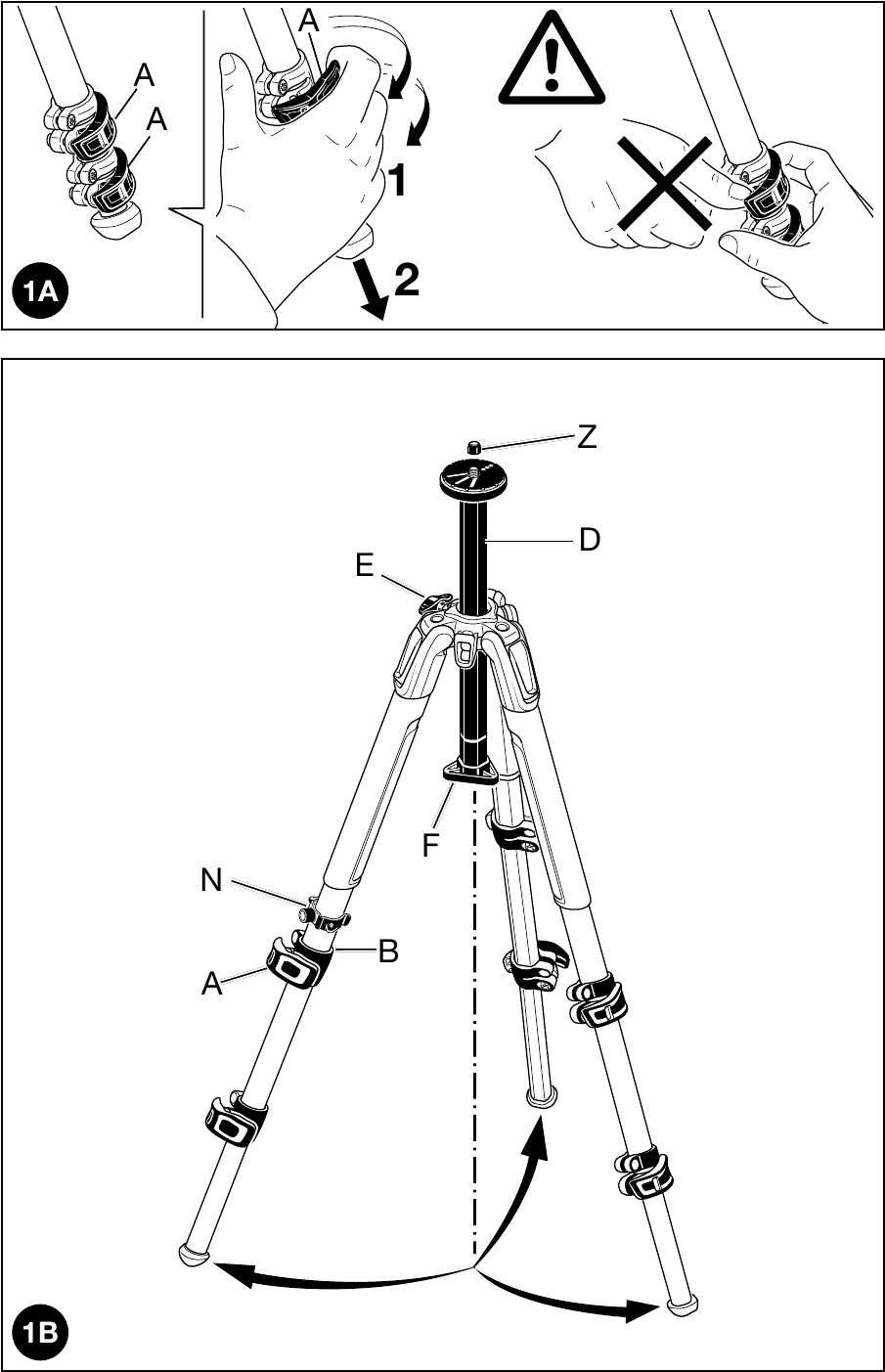

INSTALLATIE
Open de 3 statiefpoten.
Om de hoogte van het statief aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door de hendel "A" op de vergrendelingskraag "B" te draaien.
Pak de hendels met de hele handpalm vast. Ontgrendel tegelijkertijd alle vergrendelingshendels.
WEES VOORZICHTIG om te voorkomen dat u uw vinger beknelt bij het openen van de hendel (zie fig. 1A). Wanneer de vereiste hoogte is bereikt, vergrendelt u hendel "A".

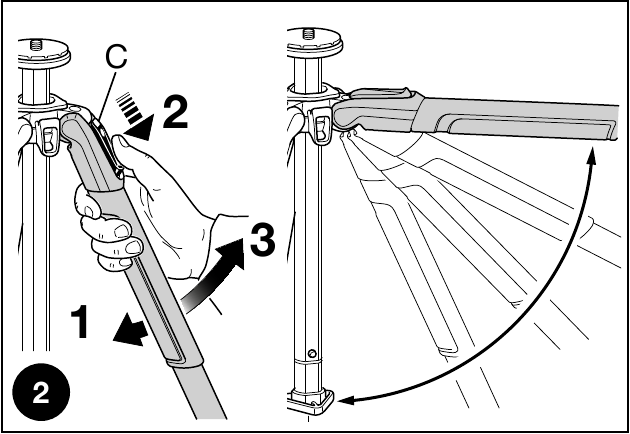

POOTHOEK AANPASSING
Elke poot kan worden ingesteld op 4 spreidingshoeken.
Om de hoek op een poot te wijzigen, sluit u de poot iets naar de middenkolom en trekt u de vergrendelknop "C" aan de bovenkant van de poot omlaag. Terwijl u de knop ingedrukt houdt, selecteert u de nieuwe poothoek en laat u vervolgens knop "C" los om in de positie te vergrendelen. De hoek van elke poot kan onafhankelijk van de andere twee poten worden aangepast. Met de laatste positie kan het vloerniveau worden bereikt.

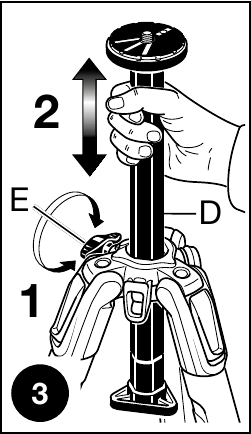

MIDDENKOLOM HOOGTE AANPASSING
Om de middenkolom "D" los te maken, ontgrendelt u de knop "E" en past u de hoogte van de kolom naar wens aan. Draai knop "E" vast om de kolom in de positie te vergrendelen.

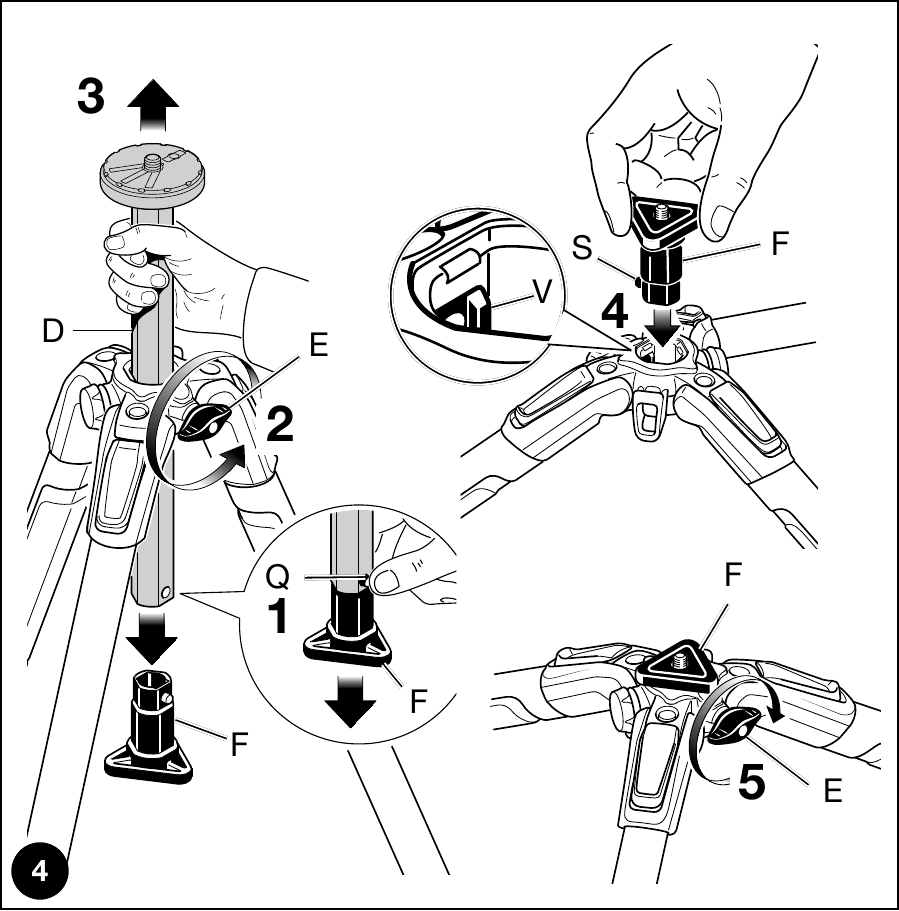

KOP AANSLUITPLAAT
De kop aansluitplaat "F" maakt opnamen met een zeer lage hoek mogelijk zonder dat de middenkolom hoeft te worden omgekeerd.
- druk op de knop "Q" en trek de kop aansluitplaat "F" eruit
- ontgrendel de hendel "E"
- verwijder de kolom "D"
- monteer de kop aansluitplaat "F" op het statief door deze in het bovenste schoudergat naar beneden te drukken tot de klik en zorg ervoor dat u knop "S" uitlijnt met deel "V"
- vergrendel de kop aansluitplaat "F" in de positie door de hendel "E" vast te draaien
Nu kunt u de kop op de kop aansluitplaat "F" monteren.
Om te voorkomen dat de plaat "F" met kop en camera per ongeluk uit het statief valt en de camera beschadigt, is het van cruciaal belang dat de vergrendelingshendel "E" te allen tijde stevig vergrendeld blijft.
Verwijder voordat u de kop demonteert eerst de kop van de kop aansluitplaat en verwijder vervolgens de kop aansluitplaat "F" van de schouder door de hendel "E" los te maken.
Gebruik de kop aansluitplaat "F" nooit in de onderste positie zoals weergegeven in fig. 1.

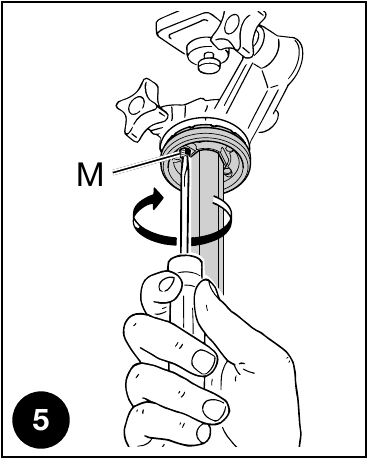

EEN CAMERAKOP MONTEREN EN VERWIJDEREN
Verwijder de dop "Z" (fig.1)
Monteer de camerakop op de plaat aan de bovenkant van de middenkolom via de 3/8" montageschroef (schroefkop met de klok mee). Verhoog vervolgens de middenkolom en draai met een kleine schroevendraaier de schroef "M" tegen de basis van de kop vast, waarbij u ervoor zorgt dat u deze niet forceert. Deze unieke functie werkt vooral goed met Manfrotto-koppen vanwege de speciaal ontworpen basis, die voorkomt dat de kop per ongeluk losraakt.
Om de kop te verwijderen, maakt u de schroef "M" los en schroeft u de kop tegen de klok in van de kolom los).

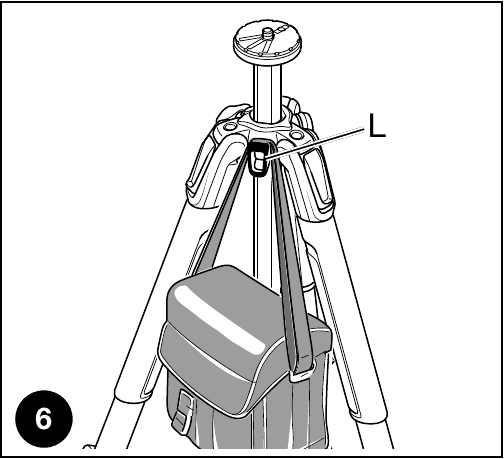

OPMERKING
Voor gebruik buitenshuis, vooral bij winderige omstandigheden, is het mogelijk om het statief te stabiliseren: hang een contragewicht (niet meegeleverd) bovenop de haak "L".

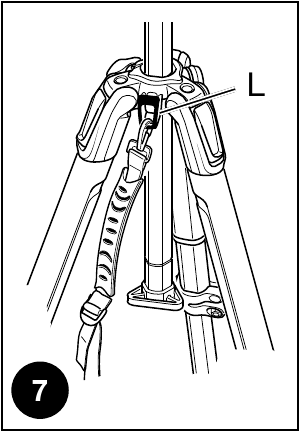

TRANSPORT
Het statief heeft een haak "L" voor een optionele draagriem.

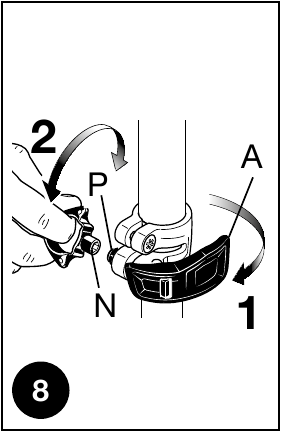

SPANNING AANPASSING POOTVERGRENDELING
Als de telescopische pootverlengstukken slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast. Om dit te doen:
- laat de vergrendelingshendel "A" los
- draai de schroef "P" met de klok mee met behulp van de speciale sleutel "N" die op een van de statiefpoten is aangebracht.
Normaal gesproken is een derde van een draai voldoende om de juiste vergrendelingsspanning te bereiken.

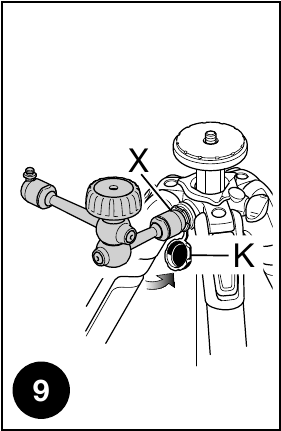

ACCESSOIRES BEVESTIGEN
Verwijder de dop "K"
Het statief heeft een 3/8" binnendraad "X" (fig. 9) die kan worden gebruikt om accessoires te bevestigen, zoals Manfrotto-armen die op hun beurt lampen, monitoren, enz. kunnen ondersteunen.
ONDERHOUD
Om de vergrendelingskraag "B" (fig. 1) te vervangen, gebruikt u een TORX-sleutel nummer 25 (niet meegeleverd met het product).
