Manfrotto MT290DUA3 - Statiefhandleiding

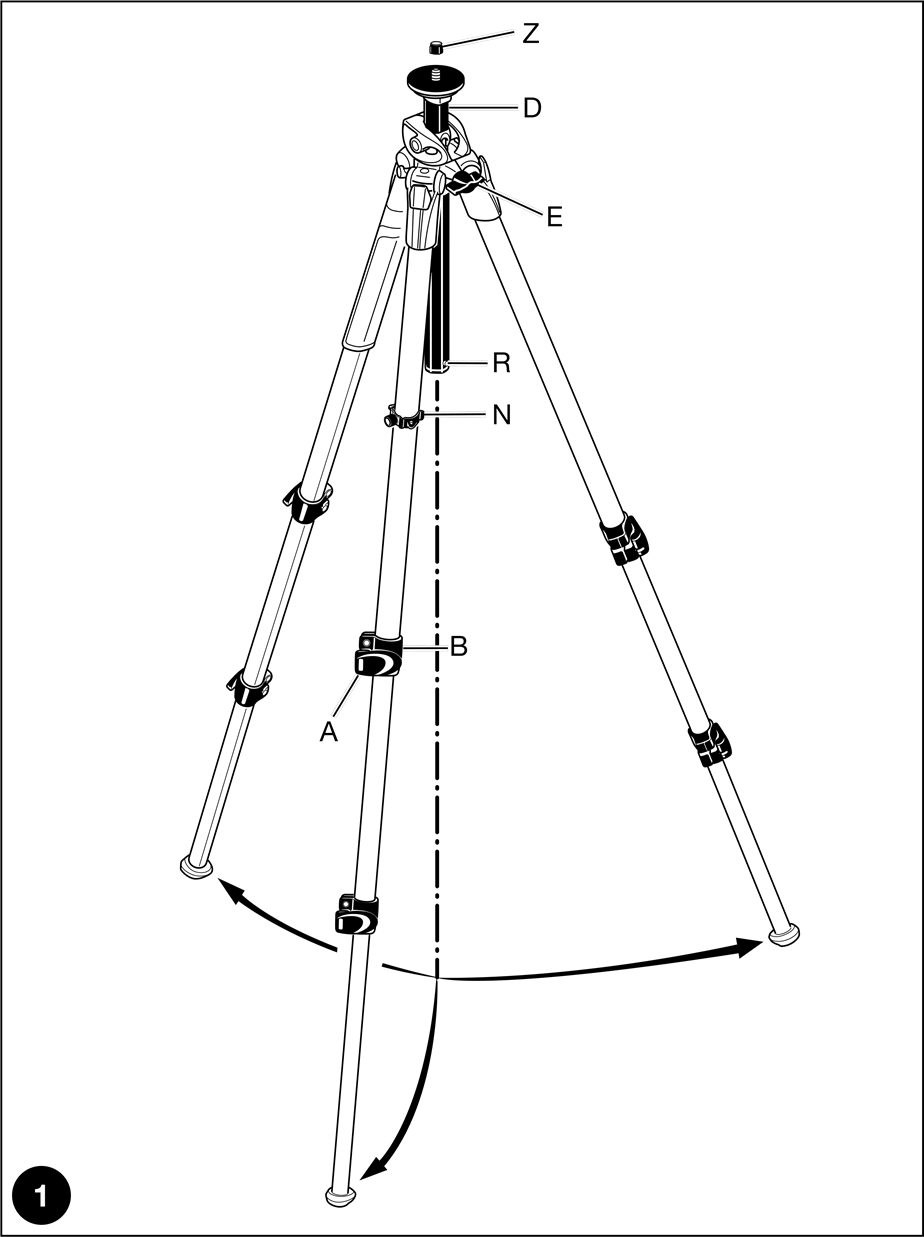

INSTALLATIE

Open de 3 statiefpoten.

Om de hoogte van het statief aan te passen, heeft elke poot telescopische verlengstukken die kunnen worden losgemaakt door hendel "A" op de vergrendelingskraag "B" te draaien.

Wanneer de vereiste hoogte is bereikt, vergrendelt u hendel "A".

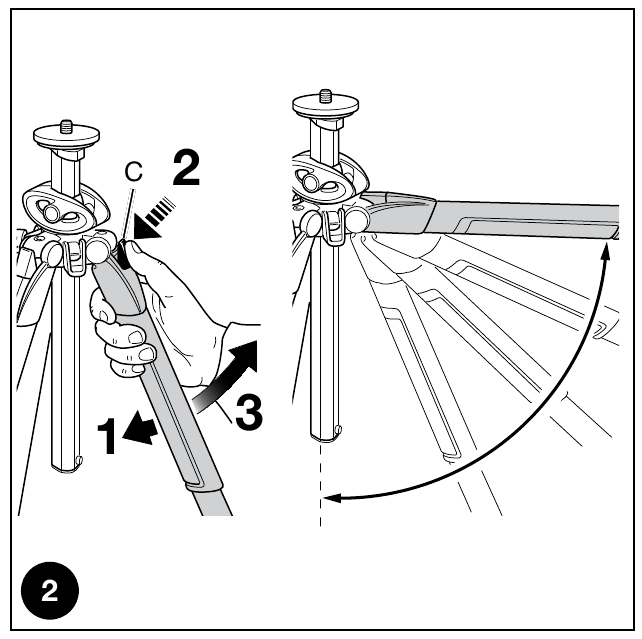

HOEKVERSTELLING VAN DE POTEN

Elke poot kan in 4 spreidingshoeken worden ingesteld. Om de hoek van een poot te wijzigen, sluit u de poot iets naar de middenkolom en drukt u op de vergrendelknop "C" aan de bovenkant van de poot.

Terwijl u de knop ingedrukt houdt, selecteert u de nieuwe poothoek en laat u vervolgens knop "C" los om de positie te vergrendelen.

De hoek van elke poot kan onafhankelijk van de andere twee poten worden aangepast. De laatste positie maakt het mogelijk om op vloerniveau te komen.

HOOGTEVERSTELLING MIDDENKOLOM

Om de middenkolom "D" los te maken, ontgrendelt u knop "E" en past u de hoogte van de kolom naar wens aan. Draai knop "E" vast om de kolom in de juiste positie te vergrendelen.

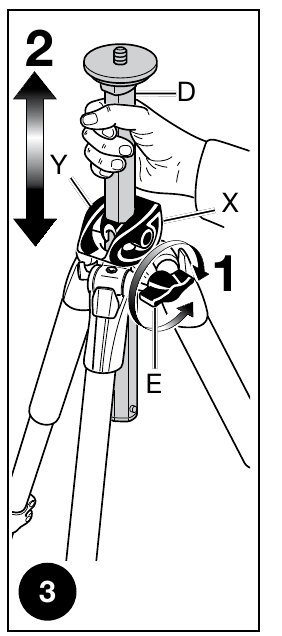

Opmerking: De beste vergrendeling wordt bereikt door de middenkolom "D" te draaien totdat de onderdelen "X", "Y" zijn uitgelijnd met de vergrendelingshendel "E", zoals weergegeven in figuur 3.

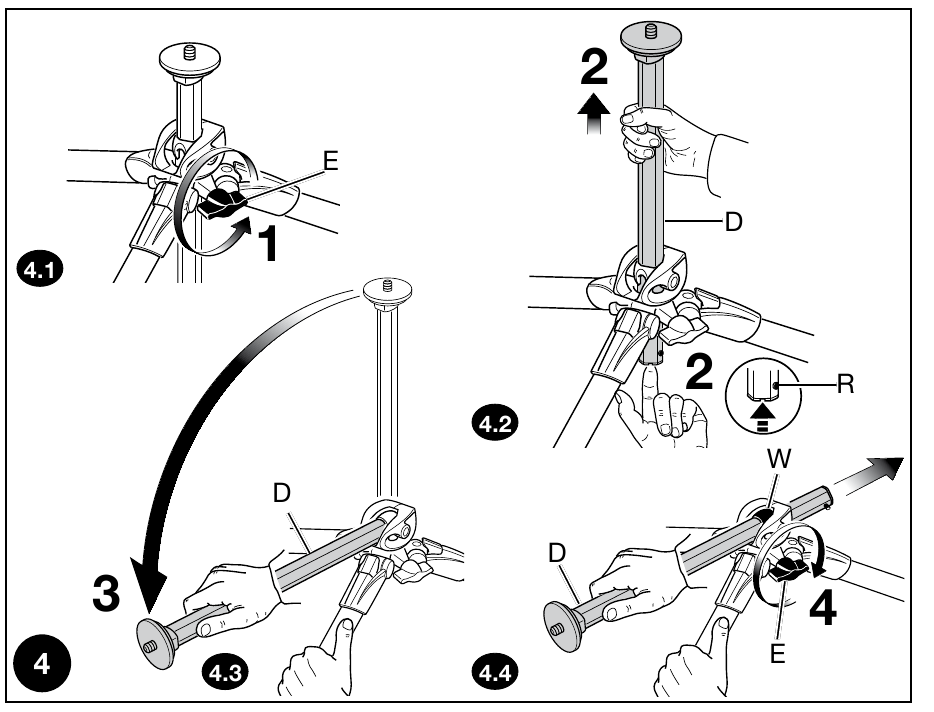

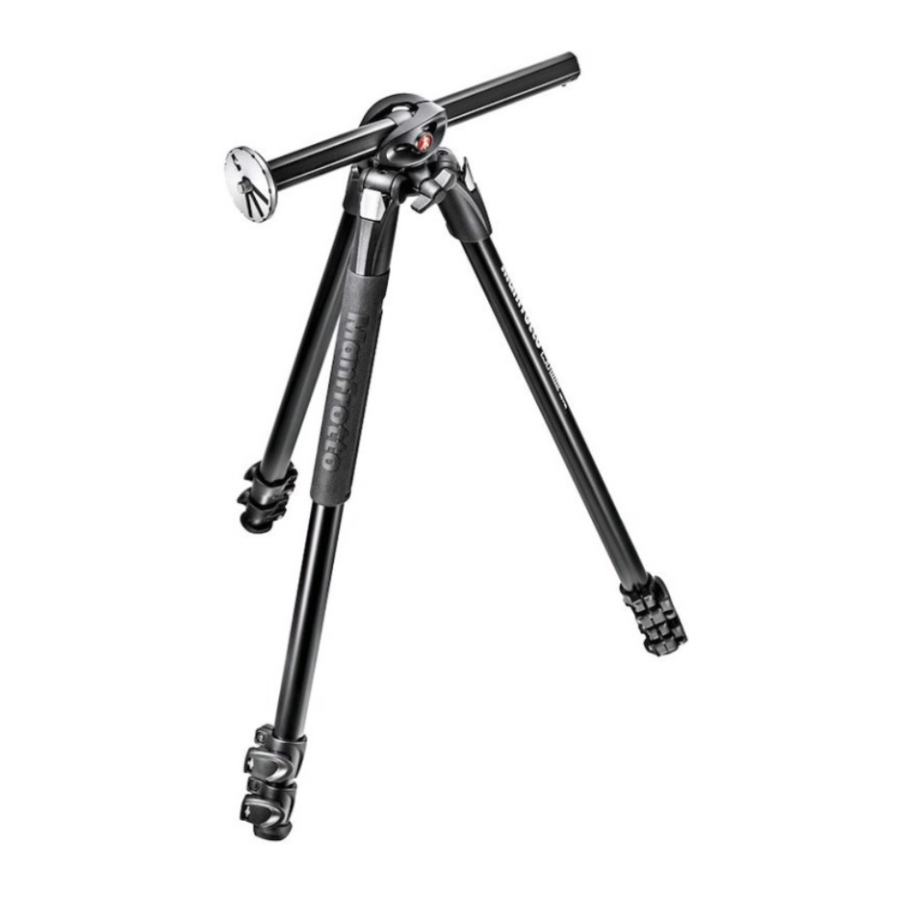

HORIZONTALE MIDDENKOLOM

De schuifbare middenkolom kan ook in het horizontale vlak worden gebruikt: dit zorgt er niet alleen voor dat de camera ten opzichte van de positie van de poten kan worden verschoven, maar biedt ook de eenvoudigst mogelijke manier om recht van bovenaf te fotograferen:

• ontgrendel knop "E" (4.1)
• druk op knop "R" en til tegelijkertijd de middenkolom "D" volledig omhoog, zoals weergegeven in figuur 4.2
• draai de middenkolom "D" 90°, zoals weergegeven in figuur 4.3
• schuif de middenkolom "D" in het gat "W" en vergrendel knop "E" (fig. 4.4)

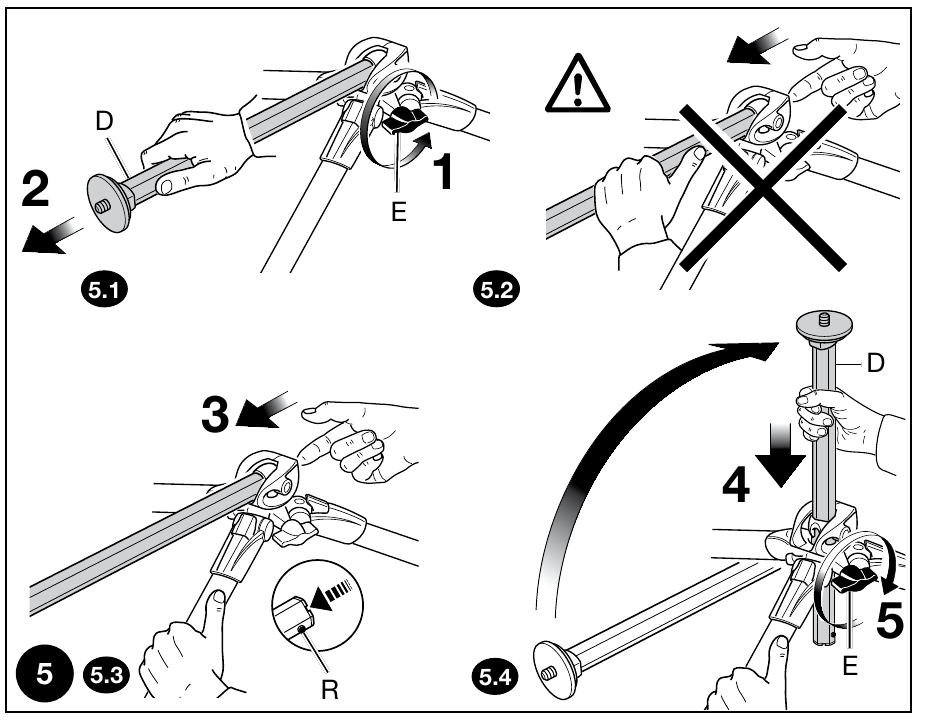

VERTICALE MIDDENKOLOM

Om de middenkolom in verticale positie te plaatsen, gaat u als volgt te werk:

1. ontgrendel knop "E" en trek de middenkolom "D" volledig uit, zoals weergegeven in figuur 5.1
   HAAL UW HAND VAN DE MIDDENKOLOM "D" om te voorkomen dat u uw vinger beknelt (zie fig. 5.2)
2. houd uw andere hand vrij van kolom "D" en druk met één hand op knop "R" (5.3)
3. houd uw andere hand nog steeds vrij en draai met dezelfde hand de middenkolom "D" in een verticale positie, zoals weergegeven in figuur 5.4

EEN CAMERAHOOFD MONTEREN EN VERWIJDEREN

Verwijder de dop "Z" (fig.1)

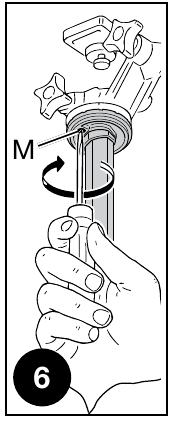

Monteer de camerakop op de plaat aan de bovenkant van de middenkolom via de 3/8" montageschroef (draai de schroefkop met de klok mee). Til vervolgens de middenkolom op en draai met een kleine schroevendraaier de schroef "M" tegen de basis van de kop vast, waarbij u erop let dat u deze niet forceert. Deze unieke functie werkt vooral goed met Manfrotto-koppen vanwege de speciaal ontworpen basis, die voorkomt dat de kop per ongeluk losraakt.

Om de kop te verwijderen, draait u de schroef "M" los en draait u de kop tegen de klok in van de kolom.

OPMERKING

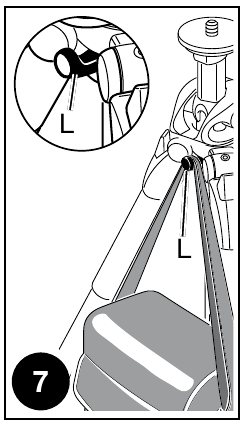

Voor gebruik buitenshuis, vooral bij winderige omstandigheden, is het mogelijk om het statief te stabiliseren: haak een contragewicht (niet meegeleverd) aan de ring "L"

TRANSPORT

Het statief heeft een ophangring "T" voor een optionele draagriem

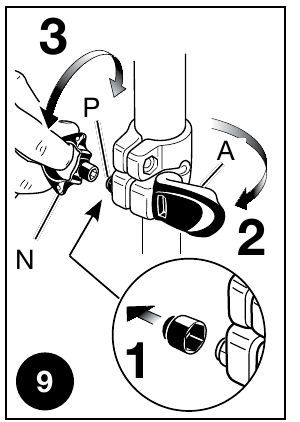

SPANNINGSAANPASSING POOTVERGRENDELING

Als de telescopische pootverlengingen slippen, zelfs nadat de vergrendelingshendel "A" is vastgedraaid, moet de vergrendelingsspanning worden aangepast. Om dit te doen:

• maak de vergrendelingshendel "A" los
• draai de schroef "P" met de klok mee met behulp van de speciale sleutel "N" die zich op een van de statiefpoten bevindt.

Normaal gesproken is een derde van een draai voldoende om de juiste vergrendelingsspanning te bereiken.

ONDERHOUD

Om de vergrendelingskraag "B" (fig. 1) te vervangen, gebruikt u een TORX-sleutel nummer 25 (niet meegeleverd).
