Manfrotto 521PFi - Handleiding afstandsbediening focus

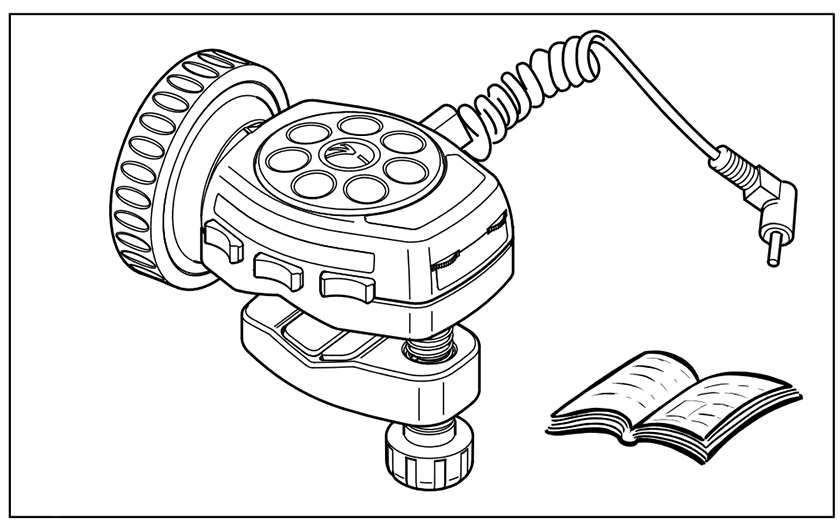

INHOUD VAN DE VERPAKKING
Controleer of je de volgende items hebt ontvangen:
- Deze handleiding
- Basis afstandsbediening videocamera

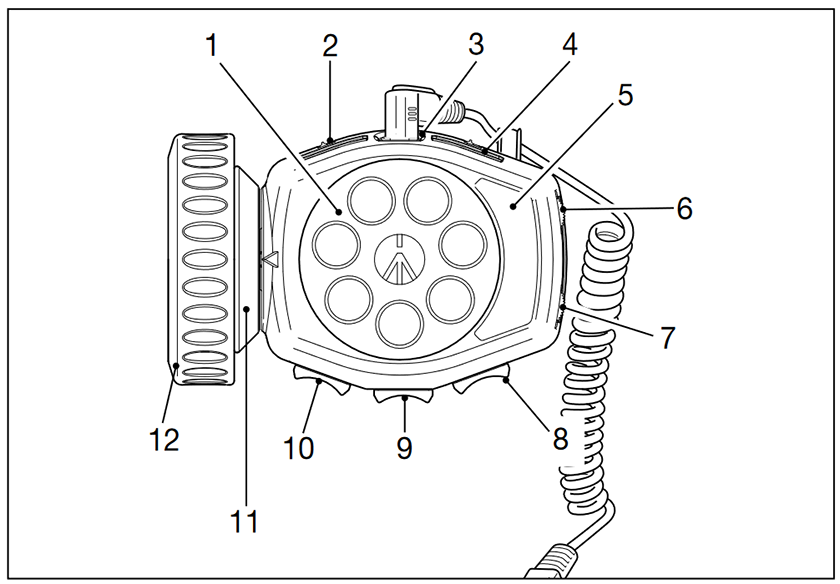

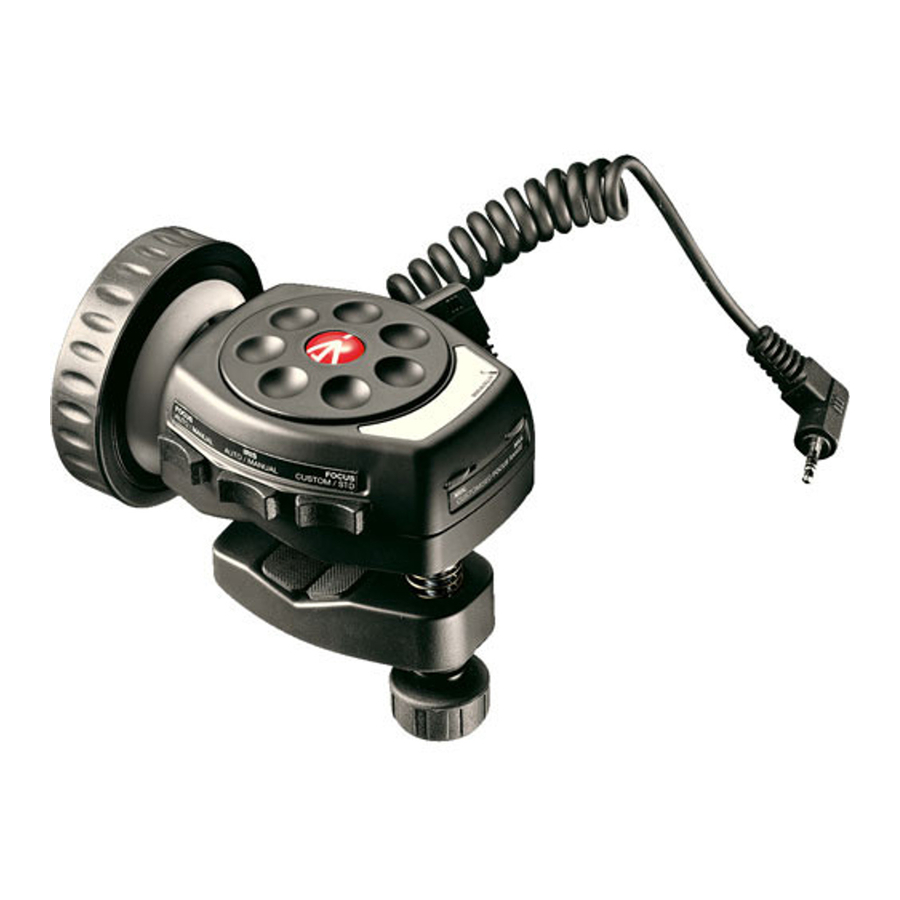

APPARAATOVERZICHT
De focus/iris controller is ontworpen om de werking van Panasonic DVX-100B en HVX-200 camera's te bedienen.
- Handmatige irisknop
- Schakelaar focusrichting
- Ø 3,5mm-aansluiting
- Schakelaar irisrichting
- Positiegeheugenteken
- Knop focus verre limiet
- Knop focus dichte limiet
- Schakelaar focus custom/std
- Schakelaar iris A/M
- Schakelaar focus A/M
- Positiegeheugenteken
- Focuswiel
Functies
Variabele traploze focusregeling
- Variabele traploze irisregeling
- Aangepast focusbereik: knop verre limiet (MAX)
- Aangepast focusbereik: knop dichte limiet (MIN)
- Focus custom/std
- Schakelaar focusrichting
- Schakelaar irisrichting
- Focus auto/manual
- Iris auto/manual
- Klembereik: vierkante of rechthoekige buis van platte oppervlakken: 5mm-30mm hoogte
- Klembereik: ronde buis/pijp/staaf: 35mm diameter
SNELSTARTGIDS
Aansluiten op steun (vierkant, rechthoekig, ronde buis/pijp/staaf)
Klembereik: vierkante of rechthoekige buis van platte oppervlakken: 5mm-30mm hoogte
Klembereik: ronde buis/pijp/staaf: 35mm diameter

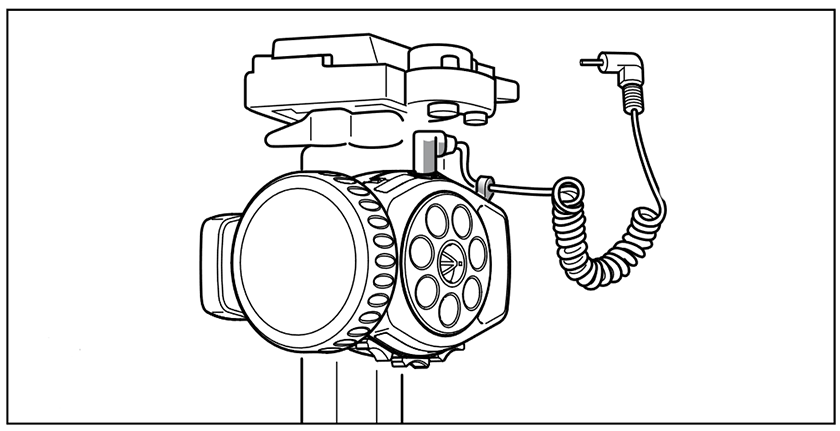

AANSLUITEN OP DE CAMERA
- Schakel de camera uit
- Zorg ervoor dat je de controller alleen aansluit op een Panasonic DVX-100B of HVX-200 camera
- Sluit de controllerkabel aan op de focus/irisconnector - 4-polige 3,5mm-aansluiting
- Schakel de camera in – nu kun je de controller gaan gebruiken
WERKING
Werken met de focusmodus zonder limieten
Verplaats de "Focus custom/std" (Focus custom/std) naar de STD-positie-links.
Draai het focuswiel met de klok mee (of tegen de klok in, afhankelijk van de schakelaar focusrichting) om de focus op de camera van dichtbij naar veraf te veranderen. De focus verandert binnen het volledige bereik dat beschikbaar is op de camera.
Opmerking: de minimale focuswaarde kan worden beperkt door zoomlenzen.
De waarde "0" (0) kan alleen worden verkregen als de camera niet maximaal breed is ingezoomd.
Werken met de focusmodus met limieten
Verplaats de "Focus custom/std" (Focus custom/std) naar de CUSTOM-positie-rechts.
Stel de focus dichte en verre limieten in:
- Verplaats het focuswiel naar de minimale focus dichte positie
- Gebruik de knop focus dichte limiet om de focus op de camera in te stellen voor een object dichtbij
- Verplaats het focuswiel naar de maximale focus verre positie
- Gebruik de knop focus verre limiet om de focus op de camera in te stellen voor een object ver weg
Draai het focuswiel met de klok mee (of tegen de klok in, afhankelijk van de schakelaar focusrichting) om de focus op de camera van dichtbij naar veraf te veranderen. De focus verandert binnen de ingestelde limieten.
Opmerking: in de modus met focuslimieten is het mogelijk niet altijd mogelijk (afhankelijk van het cameratype) om door het hele beschikbare focusbereik op de camera scherp te stellen. Als het scherpstellen van verre/dichte objecten buiten deze limieten valt, gebruik dan de focusmodus zonder limieten.
De focusrichting aanpassen
Om de focusrichting te wijzigen, verplaats je de schakelaar Focusrichting, die zich linksboven op de controllerbehuizing bevindt, naar de tegenovergestelde positie.
Variabele irismodus
Draai de handmatige irisknop met de klok mee (of tegen de klok in, afhankelijk van de schakelaar irisrichting) om de iris te veranderen van open naar dicht.
De irisrichting aanpassen
Om de irisrichting te wijzigen, verplaats je de schakelaar Irisrichting, die zich rechtsboven op de controllerbehuizing bevindt, naar de tegenovergestelde positie.
Focus custom/std mode
Om de focusmodus te wijzigen van standaard (std) naar custom, verplaats je de schakelaar custom/std naar links.
Om de focusmodus te wijzigen van custom naar std, verplaats je de schakelaar custom/std naar rechts.
Iris auto/Manual mode
Om de irismodus te wijzigen van handmatig naar auto, verplaats je de schakelaar iris A/M naar links.
Om de irismodus te wijzigen van auto naar handmatig, verplaats je de schakelaar iris A/M naar rechts.
VOORZORGSMAATREGELEN
Waterbestendigheid
We hebben veel aandacht besteed aan het zo waterbestendig mogelijk maken van de controller, met behoud van een redelijke prijs.
We kunnen echter geen 100% waterbestendigheid garanderen onder alle omstandigheden en je moet vermijden de controller te gebruiken onder zware omgevingsomstandigheden zoals regen en een luchtvochtigheid van meer dan 95%.
Hoge temperatuur
Vermijd temperaturen hoger dan +70°C – laat de controller vooral niet in direct contact staan met felle zon, bijvoorbeeld in de auto die op een zonnige plek geparkeerd staat.
BEDRIJFSSPECIFICATIES
Bedrijfstemperatuurbereik -10°C - +60°C
Opslagtemperatuurbereik -30°C - +80°C
Relatieve luchtvochtigheid (niet condenserend) max. 95%
DISCLAIMER
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd.
Manfrotto geeft geen garantie en is niet aansprakelijk voor eventuele fouten in de informatie in dit document.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Manfrotto 521PFi - Handleiding afstandsbediening focus
