INTRODUCTIE

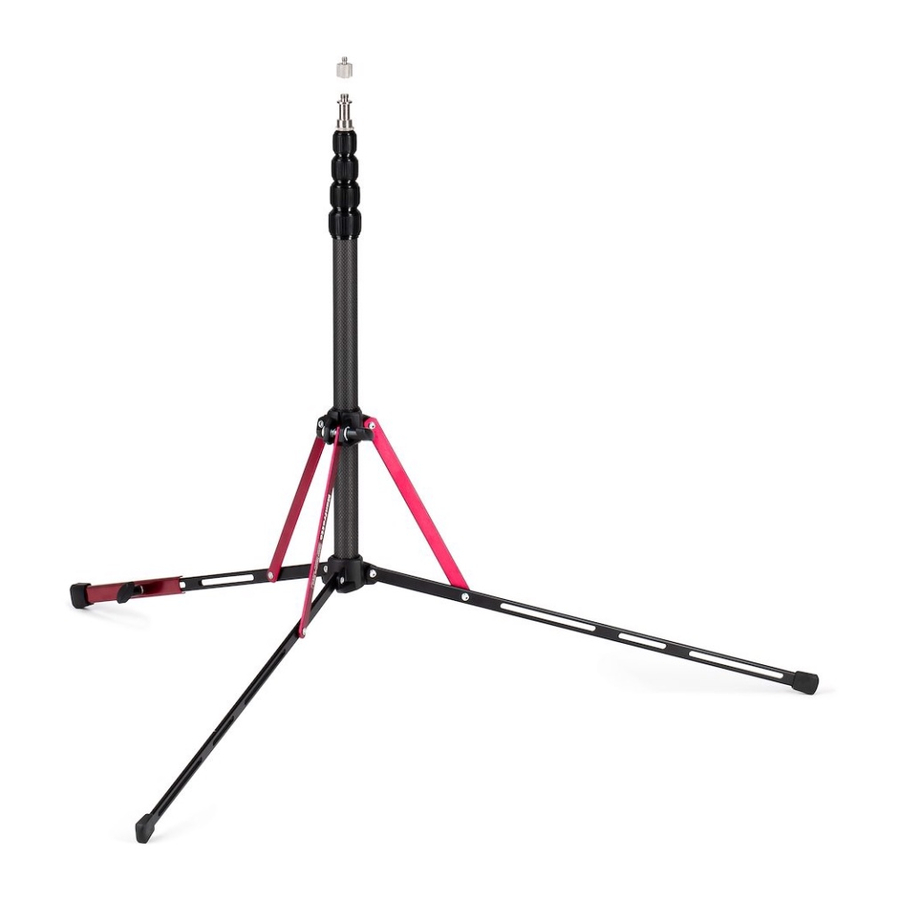

Manfrotto "Carbon NanoPole Stand" (Carbon NanoPole standaard) is een veelzijdige standaard voor gebruik op locatie en in de studio; dankzij zijn functies biedt hij de fotograaf nieuwe mogelijkheden en maakt hij hun werk gemakkelijker. Ontworpen om armaturen tot 1,5 kg te ondersteunen, is deze standaard licht en compact om maximale draagbaarheid te garanderen. Perfect voor gebruik met lichtgewicht verlichtingsproducten zoals monolights op batterijen en LED-panelen en in combinatie met de Manfrotto "Snap Tilthead", vormt het een perfecte oplossing voor het ondersteunen van flitsers in verschillende toepassingen.
PRODUCTVOORDELEN
- Lichtgewicht en compact, maar tegelijkertijd zeer stabiel
- Snel op te zetten
- De kolom kan van de basis worden losgemaakt. Op deze manier kan de kolom gemakkelijk worden gebruikt als een handstatief. (Patent aangevraagd)
- Perfect voor gebruik op locatie, dankzij de haak voor zandzak en de nivelleringspoot
TECHNISCHE KENMERKEN
- Twist Lock Column Extension Collars (Twist Lock kolomverlengingskragen)
- Maximale belasting: 1,5 kg
- Topbevestiging: 16 mm (5/8") mannelijke topbout met 3/8" of 1/4" schroefdraad
- Maximale hoogte: 1,97 m
- Maximale hoogte wanneer gesloten: 51 cm
INSTALLATIE

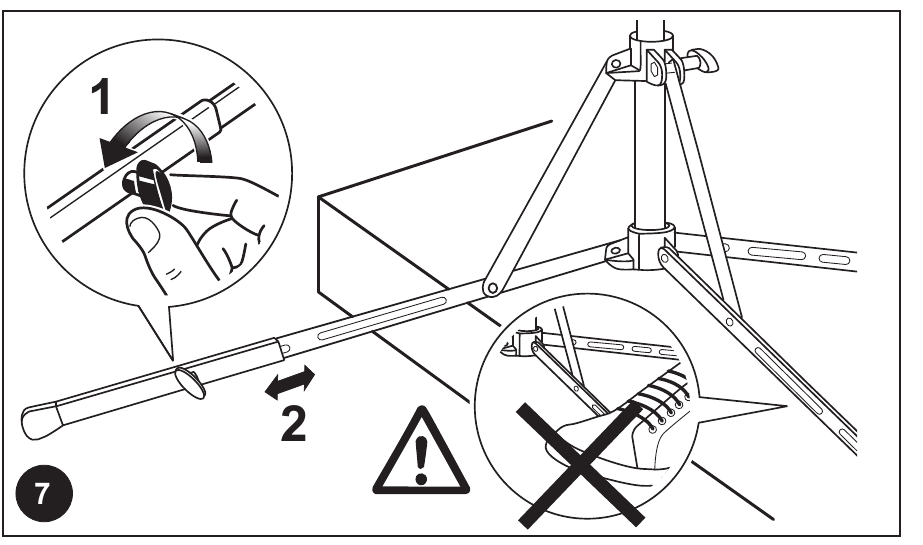

Verlichtingsstatieven moeten altijd op een stevige ondergrond worden geplaatst die het gewicht van zowel het statief als de belasting kan dragen. De grond moet vlak zijn; als dit niet het geval is, gebruik dan de nivelleringspoot om de kolom opnieuw uit te lijnen op de verticale as (fig. 7).

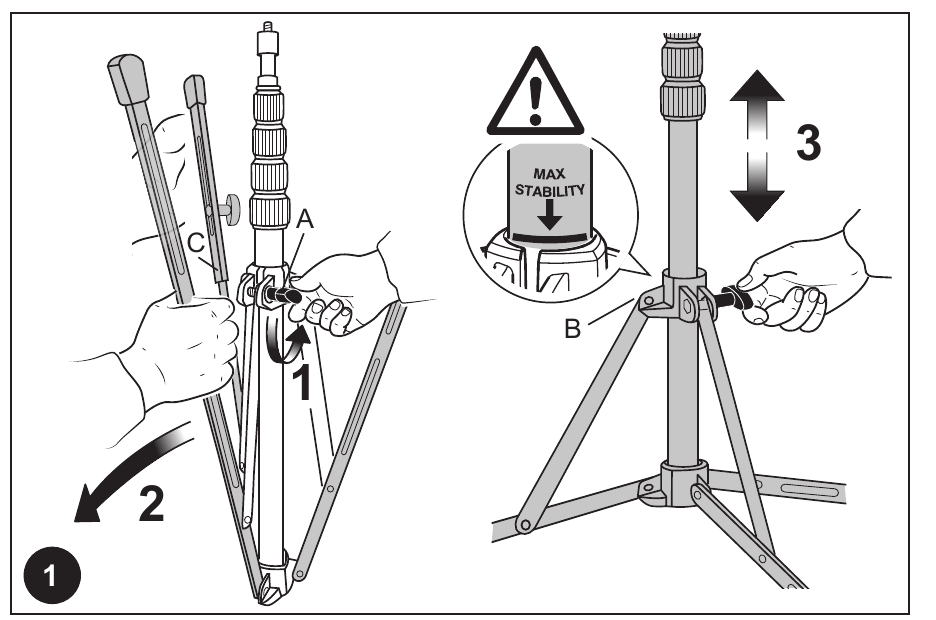

DE BASIS OPENEN
Ontgrendel de knop "A", druk het bovenste gietstuk "B" omlaag en spreid de poten "C" naar buiten.
Om maximale stabiliteit te verkrijgen, plaatst u het bovenste gietstuk recht op de indicatie "Max stability" (Maximale stabiliteit), die u op de kolom kunt vinden. Vergrendel de poten en de basis door de knop "A" vast te draaien. De middenkolom mag nooit de grond raken, omdat dit de stabiliteit van het statief nadelig beïnvloedt.
GEBRUIKSAANWIJZING
Overschrijd nooit de maximale belasting (zie het gedeelte "Technische kenmerken").

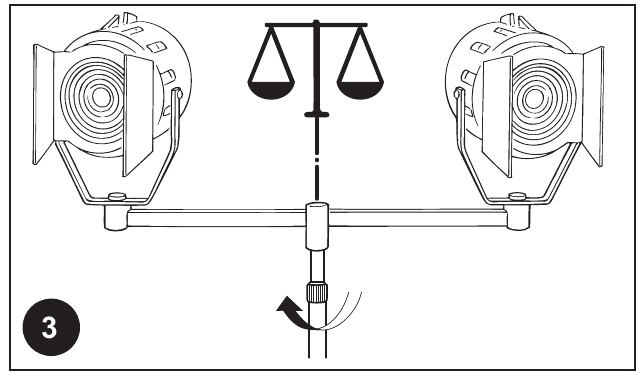

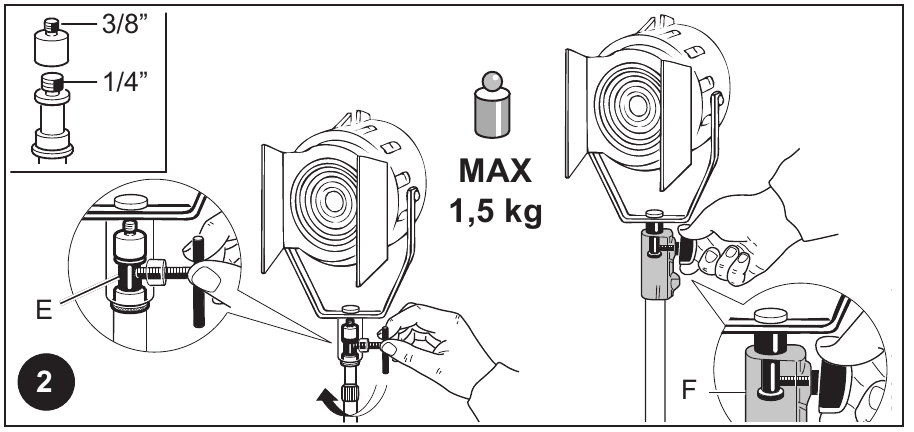

LADEN: Zie fig. 2 en 3 voor laadinstructies. Bij gebruik van een T-stuk moeten de lasten in evenwicht zijn (fig. 3).
HOOGTEVERSTELLING

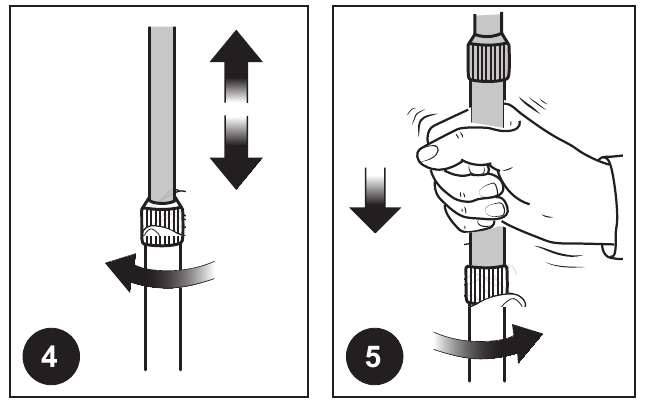

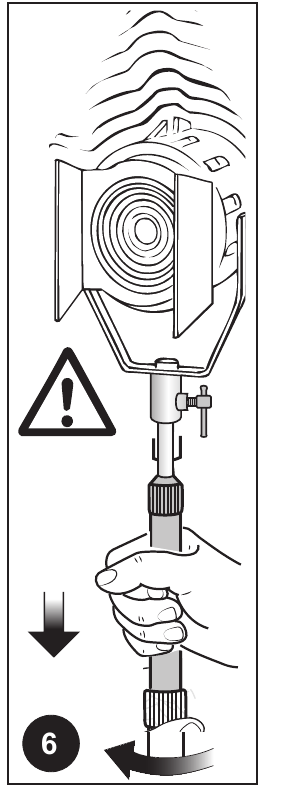

Het statief heeft een telescopische middenkolom voor hoogteverstelling. Vergrendelknoppen (fig. 4) worden gebruikt om de stijgbuizen op hun plaats te houden. Zorg ervoor dat elke stijgbuis van de kolom stevig is vergrendeld door druk naar beneden uit te oefenen voordat u het statief laadt. Dit moet regelmatig worden gecontroleerd (fig. 5). Voor uw eigen veiligheid, wanneer u elk telescopisch gedeelte van de kolom laat zakken, ondersteunt u de last stevig (fig. 6) door het relevante gedeelte met één hand vast te houden, terwijl u de knop ontgrendelt.
Het wordt aanbevolen om statieven met verhoogde kolommen en aangebrachte last niet te verplaatsen.
GEBRUIK VAN DE KOLOM ALS HANDSTATIEF

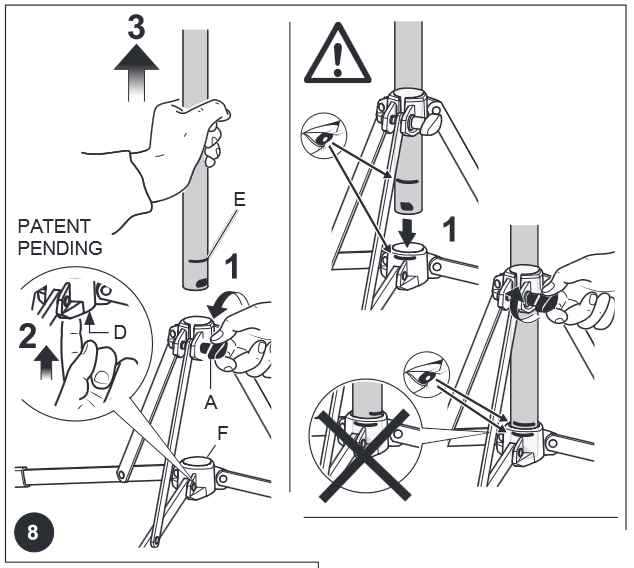

Om de kolom van de basis van het statief los te maken, ontgrendelt u de knop "A" en drukt u vervolgens op de knop "D". De paal kan nu worden gebruikt als handstatief om verlichtingsapparatuur boven het onderwerp te houden en van opzij of van bovenaf te verlichten. Ook in dit geval mag u nooit de maximale belasting overschrijden (zie het gedeelte "Technische kenmerken"). Om het statief weer in elkaar te zetten, steekt u de paal terug in de basis en drukt u omlaag totdat u een "klik" (klik) hoort. De indicatie "E" op de kolom moet zijn uitgelijnd met het onderste gietstuk "F".
ACCESSOIRES
ZANDZAK (Art. G100-1)

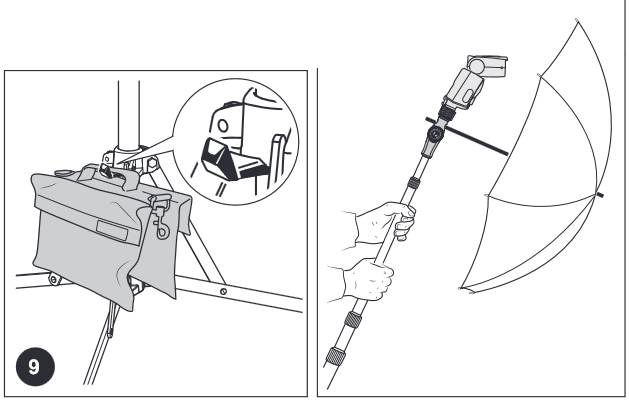

Ontworpen om meer stabiliteit mogelijk te maken: vul zakken met zand of ander materiaal en hang ze aan de daarvoor bestemde haak op het bovenste gietstuk van het statief (fig. 9).
Lees, voordat u de Manfrotto Carbon NanoPole Stand gaat gebruiken, zorgvuldig het document "Algemene instructies en waarschuwingen" (General Instructions and Warnings) door, dat u als bijlage aantreft.
