INTRODUCTIE

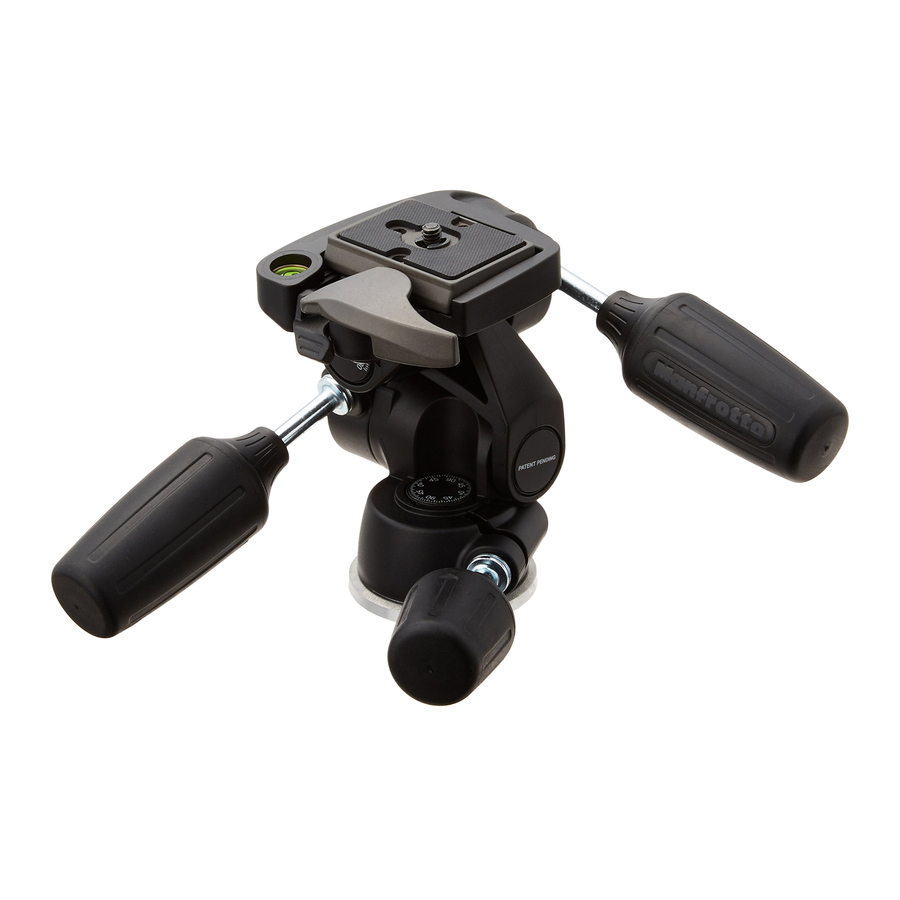

Professionele 3-assige kop, ideaal voor 35mm SLR en medium formaat camera's.
BELANGRIJKSTE KENMERKEN
- Ergonomisch ontworpen bedieningshandgrepen
- Snelkoppelingsplaat met secundaire beveiliging
- Geleverd met innovatief apparaat dat helpt het cameragewicht op de kantelas te ondersteunen.

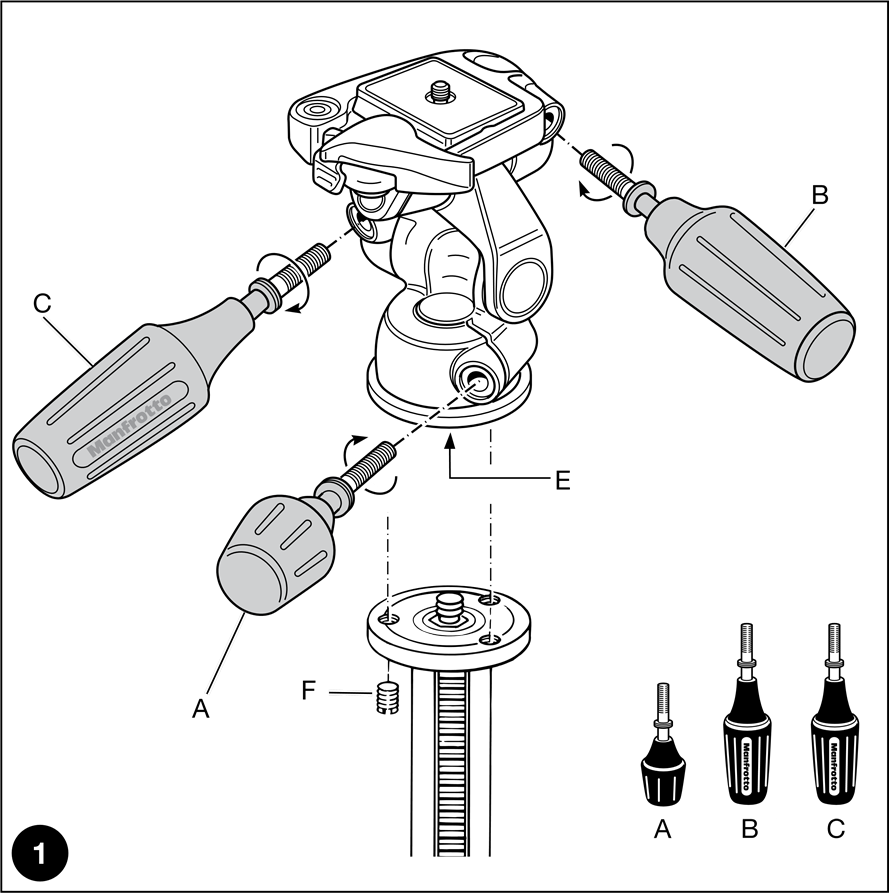

De kop wordt geleverd met de drie handgrepen "A", "B" en "C" gedemonteerd. Monteer de handgrepen zoals weergegeven in afb. 1.
INSTALLATIE
KOP OP STATIEF MONTEREN
Monteer de kop op het statief met behulp van de 3/8" binnendraad "E".
De bovenplaat van Manfrotto-statieven is uitgerust met drie stelschroeven "F" die tegen de basis van de kop klemmen om een effectieve en veilige vergrendeling te garanderen.

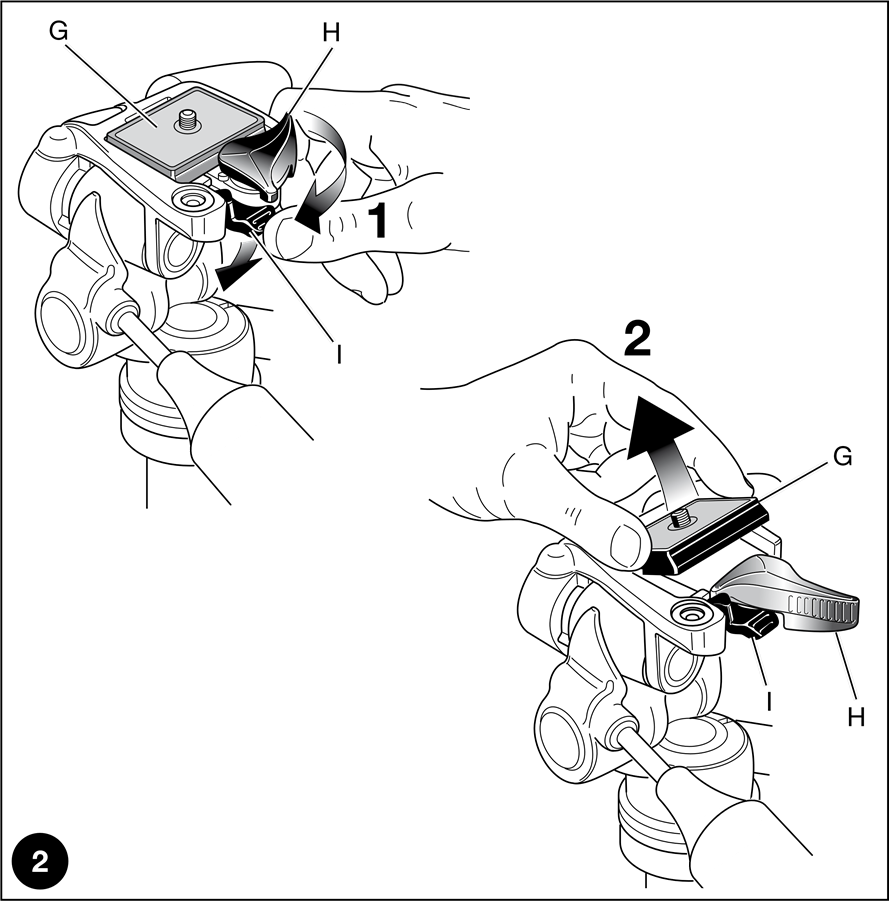

SNELKOPPELINGSPLAAT VAN DE KOP VERWIJDEREN
Om plaat "G" te verwijderen, is het noodzakelijk om de hendel "H" te openen.
De hendel "H" kan niet worden geopend terwijl de veiligheidshendel "I" in gesloten positie staat. Om de veiligheidspal te verwijderen, draait u de hendel "H" en duwt u de veiligheidshendel "I" naar beneden totdat de hendel "H" de stop bereikt.

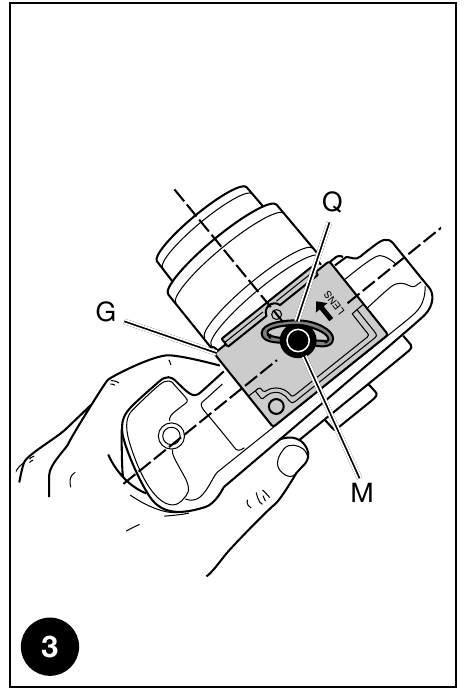

CAMERA OP PLAAT MONTEREN
Bevestig de camera op plaat "G" door de cameraschroef "M" ZONDER KRACHT UIT TE OEFENEN in het schroefdraadgat van de camera te schroeven, met behulp van de ring "Q".
Lijn de camera, voordat u volledig vergrendelt, uit met de "LENS"-markering op de plaat "G". Zorg ervoor dat u de camera veilig op de snelkoppelingsplaat hebt vergrendeld voor gebruik.
DE CAMERA OP DE KOP MONTEREN
Duw de ring "Q" zodat deze plat tegen de plaat "G" ligt.

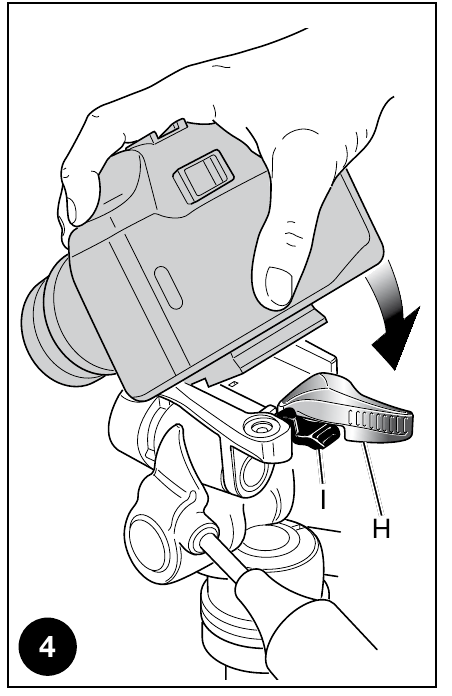

Plaats de cameraplaat "G" (afb. 4) bovenop de kop totdat de vergrendelingshendel "H" vastklikt en sluit.

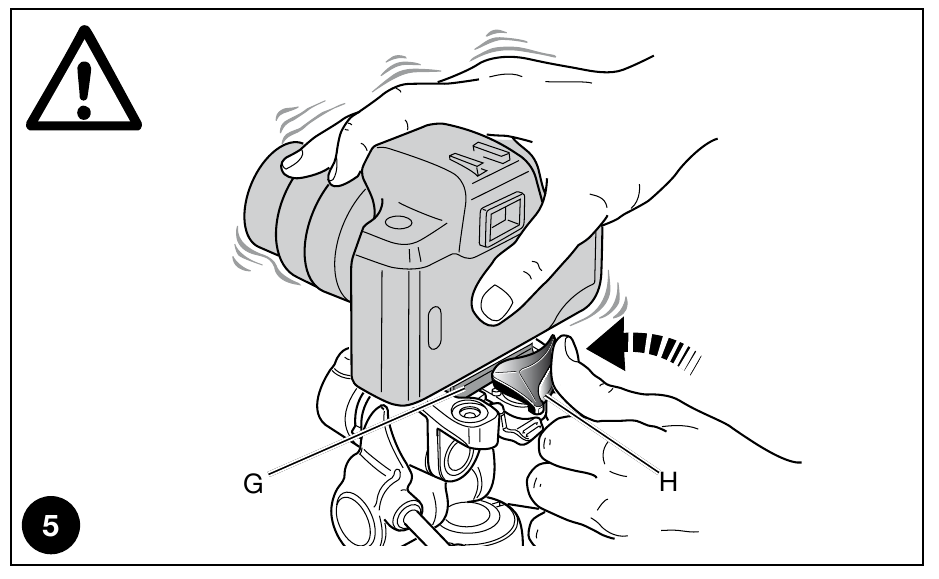

Zorg ervoor dat de plaat "G" (afb. 5) volledig is vergrendeld door de hendel "H" in te drukken en te controleren of de camera stevig op de kop is bevestigd.

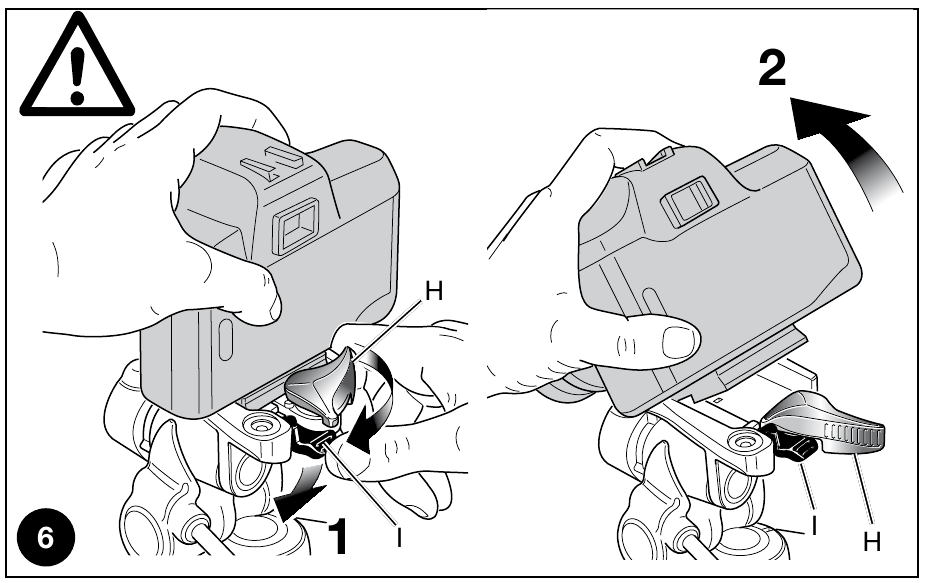

DE CAMERA VAN DE KOP VERWIJDEREN
Wanneer de camera van de kop moet worden verwijderd, houdt u de camera stevig in één hand terwijl u de hendel "H" draait en de veiligheidshendel "I" naar beneden duwt totdat de hendel "H" de stop bereikt.
GEBRUIK
De drie bedieningshandgrepen "A", "B" en "C" regelen de pan-, zijwaartse en voor- en achterwaartse bewegingen.
Handgreep "A" regelt de 360° draaibeweging
Handgreep "B" regelt de laterale nivelleringsbeweging tussen +90° en -30°
Handgreep "C" regelt de verticale kantelbeweging tussen +90° en -30°
Draai de bedieningshandgrepen tegen de klok in om de kop naar de gewenste positie te bewegen en vergrendel deze vervolgens in positie door met de klok mee te draaien.
