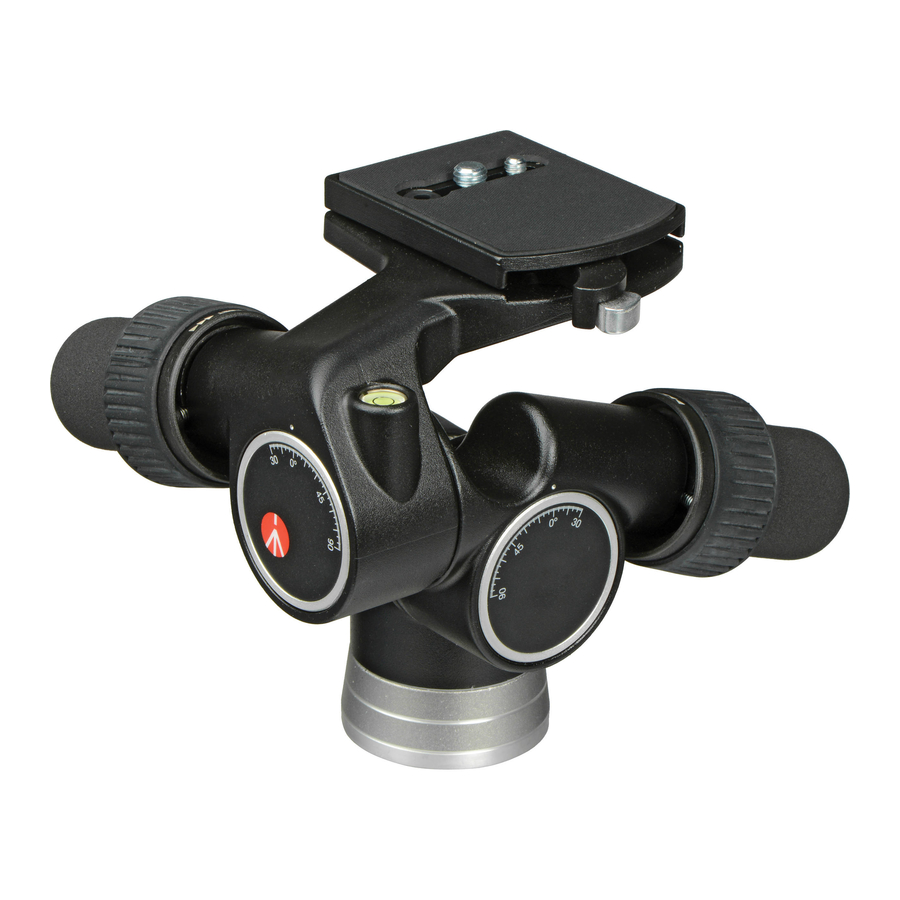

Manfrotto 405 - Camera Accessoire Handleiding
INTRODUCTIE
De kop biedt nauwkeurige, getande bewegingen in drie richtingen en is ontworpen voor 35mm SLR-, midden- en grootformaatcamera's.
BELANGRIJKSTE KENMERKEN
- Mogelijkheid om de tandwielbeweging tijdelijk los te koppelen om de camera snel in de algemeen vereiste positie te zetten en vervolgens de tandwielbewegingen in te schakelen voor de definitieve aanpassing.
- Snelkoppelingsplaat met secundaire beveiliging
- 1/4" en 3/8" cameraschroeven
- 3 waterpassen
INSTALLATIE

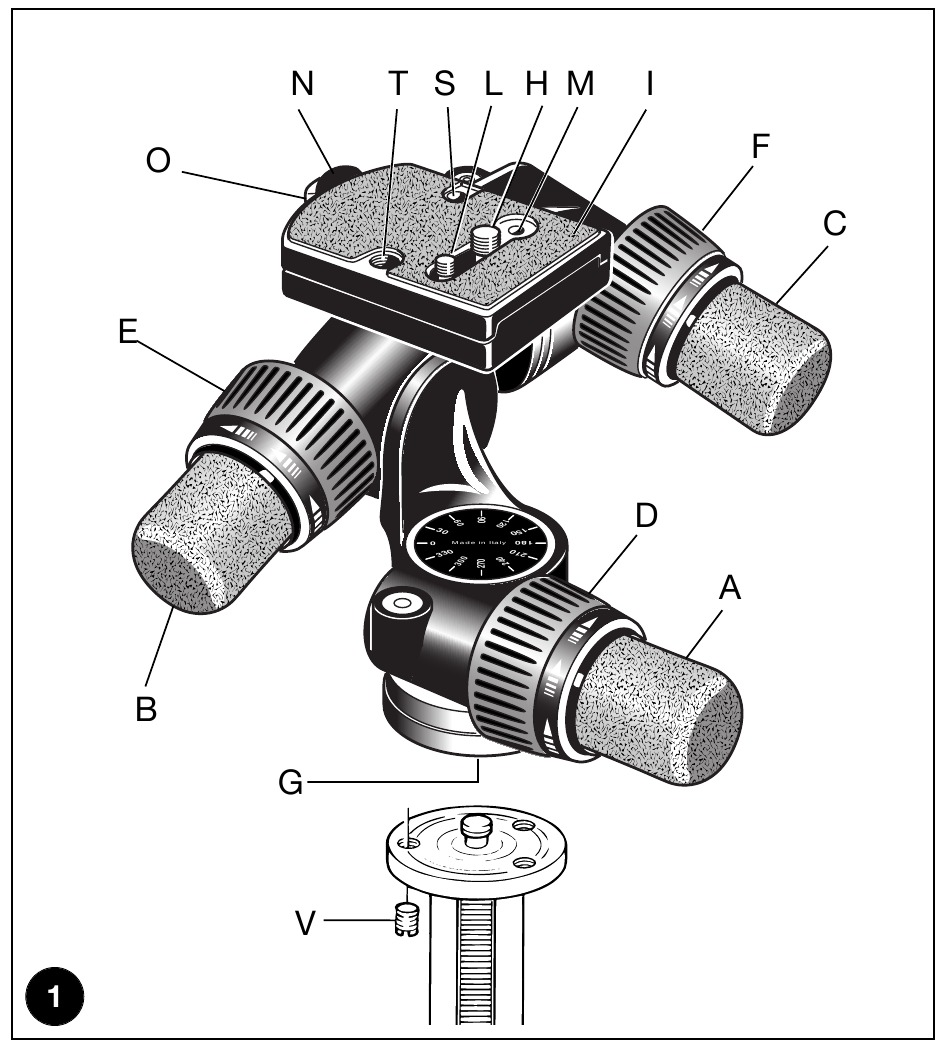

KOP OP STATIEF MONTEREN
Monteer de kop op het statief met behulp van de 3/8" binnendraad "G".
De bovenplaat op Manfrotto statieven is uitgerust met drie stelschroeven "V" die tegen de basis van de kop klemmen om een effectieve en veilige vergrendeling te garanderen.
SNELKOPPELING VERWIJDEREN
PLAAT VAN KOP

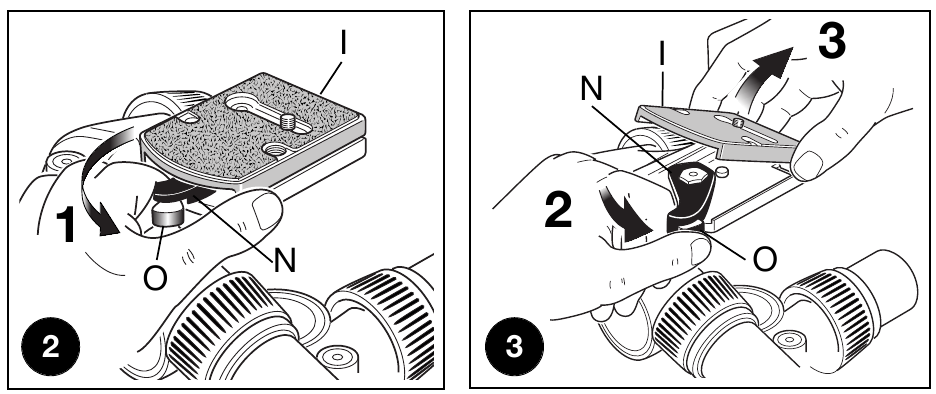

De hendel "N" is uitgerust met een veiligheidsknop "O" om te voorkomen dat de cameraplaat "I" per ongeluk wordt losgemaakt.
Om de cameraplaat "I" los te maken:
- trek de vergrendelingshendel "N" in de richting die wordt aangegeven door de pijl (fig. 2) totdat deze niet verder kan
- houd de hendel "N" in de bovenstaande positie en druk tegelijkertijd op de knop "O" (fig. 3)
- hierdoor kan de hendel "N" verder draaien, waardoor de cameraplaat "I" wordt losgemaakt
PLAATCAMERASCHROEF
De snelkoppelingsplaat "I" wordt geleverd met 1/4" "L" en 3/8" "H" cameraschroeven.
Om de ongebruikte schroef te verwijderen:
- verwijder de rubberen dop "M" door deze voorzichtig met één vinger naar buiten te drukken
- verwijder de schroef "L" of "H"
- plaats de rubberen dop terug om te voorkomen dat de schroef verloren gaat
De kop heeft 1/4" en 3/8" gaten voor het opbergen van de ongebruikte schroef.
MONTEREN
CAMERA OP PLAAT

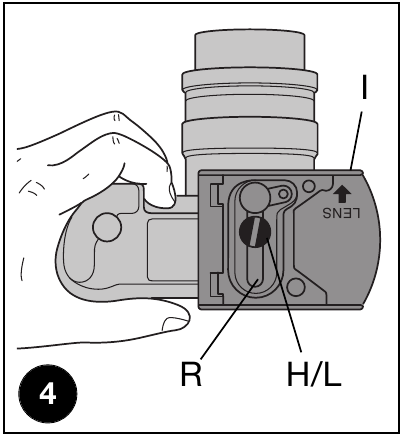

Bevestig de camera op de plaat "I" door de cameraschroef "H" of "L" in het schroefdraadgat van de camera te draaien ZONDER KRACHT UIT TE OEFENEN.
De schroef "H" of "L" schuift langs de gleuf "R", waardoor u de cameralens kunt uitlijnen met de plaat "I" en zo de beste balanspositie kunt kiezen.
Opmerking: de schroeven "H" en "L" hebben een groef in de kop zodat ze met een munt kunnen worden vastgedraaid
Opmerking: de plaat "I" (fig. 1) heeft ook een 1/4" schroefdraadbevestiging "S" en een 3/8" schroefdraadbevestiging "T"
DE CAMERA OP DE KOP MONTEREN

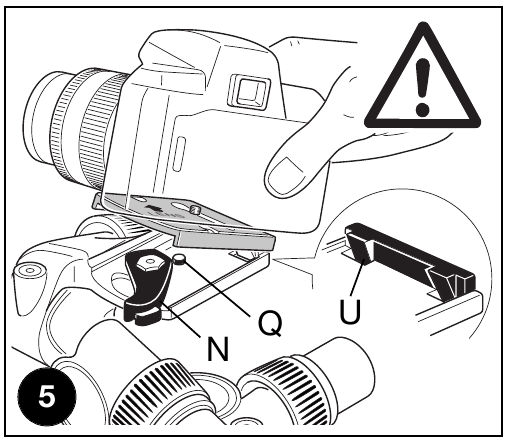

Plaats de cameraplaat "I" (fig. 5) in de zwaluwstaartzijden "U" bovenop de kop en druk vervolgens de plaat "I" naar beneden totdat de vergrendelingshendel "N" klikt en sluit.

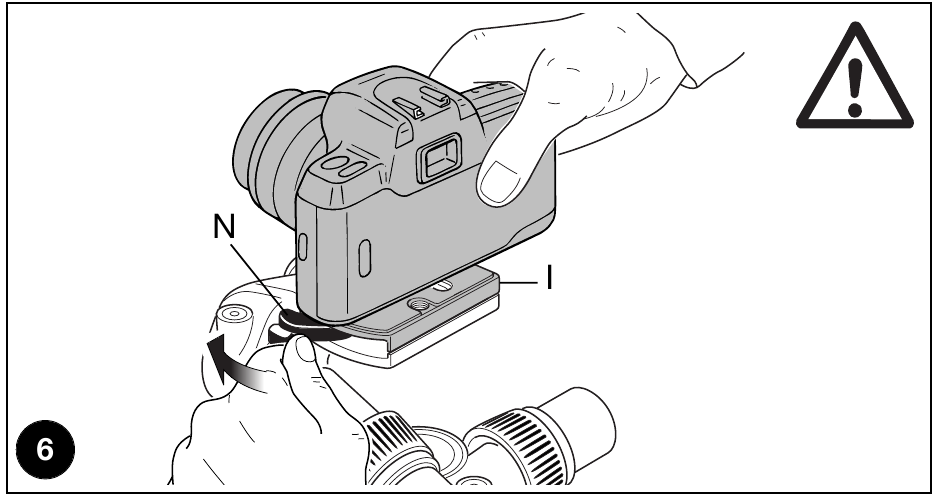

Zorg ervoor dat de plaat "I" (fig. 6) volledig is vergrendeld door de hendel "N" helemaal naar de linkerkant te duwen en te controleren of de camera stevig is bevestigd
DE CAMERA VAN DE KOP VERWIJDEREN

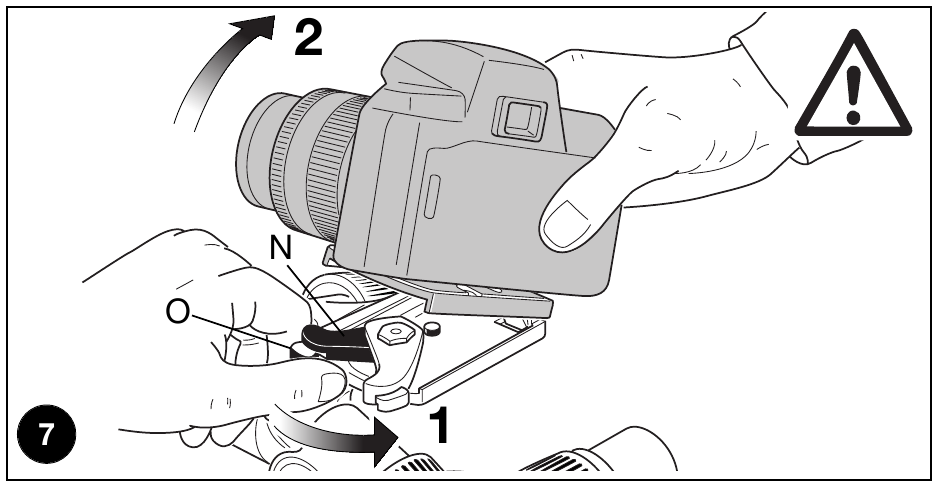

Wanneer de camera van de kop moet worden verwijderd, houdt u de camera stevig in één hand vast terwijl u de vergrendelingshendel "N" en de veiligheidshendel "O" met de andere bedient.
GEBRUIK
FIJNE AANPASSING
Gebruik de volgende bedieningsknoppen (fig. 1)
"A" = Pan
"B" = Tilt
"C" = Nivellering

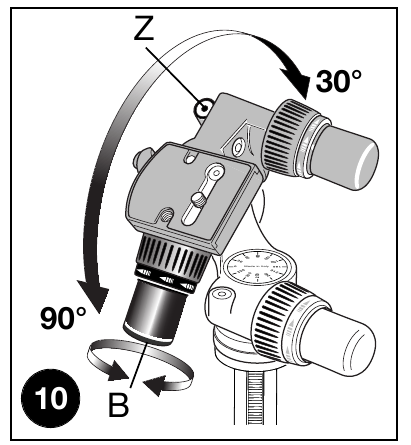

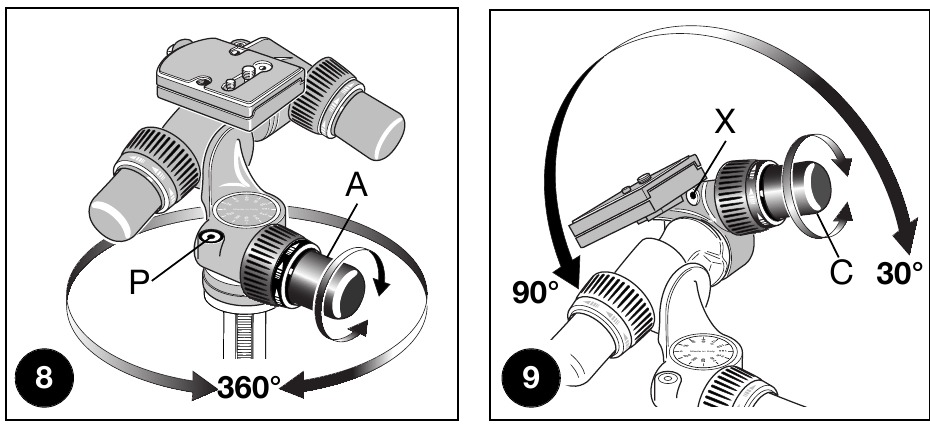

Fijne aanpassing wordt gemaakt door simpelweg aan de bedieningsknoppen te draaien (fig. 8, 9 en 10)
Het ontwerp van het tandwielmechanisme stelt de camera in staat om in positie te worden gezet zonder dat deze hoeft te worden vergrendeld zodra de vereiste hoeken zijn bereikt.
SNELLE AANPASSING
Gebruik de volgende bedieningsringen (fig. 1)
"D" = Pan
"E" = Tilt
"F" = Nivellering

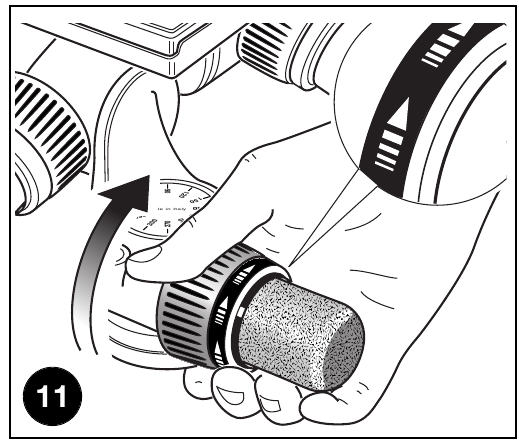

Snelle aanpassing kan worden gemaakt door met een hand het bedieningswiel ("D", "E", "F") 90° te draaien volgens de pijlen (fig. 11).
Terwijl u het bedieningswiel openhoudt, kan de camera met de andere hand snel in de gewenste positie worden gebracht. Laat de bedieningsring los om de kop in positie te vergrendelen. De kop wordt geleverd met 3 waterpassen: "P" voor pannen (fig. 8), "X" voor verticaal portretformaat (fig. 9) en "Z" voor horizontale positie (fig. 10).
