NAD C275BEE - Handleiding stereoversterker

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES VOOR LATER GEBRUIK.
VOLG ALLE WAARSCHUWINGEN EN INSTRUCTIES DIE OP DE AUDIOAPPARATUUR STAAN.

1. Lees instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt gebruikt.
2. Bewaar instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. Neem waarschuwingen in acht - Alle waarschuwingen op het product en in de bedieningsinstructies moeten in acht worden genomen.
4. Volg instructies - Alle bedienings- en gebruiksinstructies moeten worden opgevolgd.
5. Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het reinigt. Gebruik geen vloeibare of spuitbusreinigers. Gebruik een vochtige doek om schoon te maken.
6. Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wasbak, gootsteen of wastobbe; in een vochtige kelder; of in de buurt van een zwembad; en dergelijke.
8. Accessoires - Plaats dit product niet op een onstabiele kar, standaard, statief, beugel of tafel. Het product kan vallen, wat ernstig letsel kan veroorzaken bij een kind of volwassene, en ernstige schade aan het product. Gebruik het product alleen met een kar, standaard, statief, beugel of tafel die wordt aanbevolen door de fabrikant of die samen met het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en moet een montageaccessoire gebruiken dat wordt aanbevolen door de fabrikant.
9. Een product en kar combinatie moet met zorg worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de product en kar combinatie omvalt.

10. Ventilatie - Er zijn sleuven en openingen in de kast aangebracht voor ventilatie en om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting, en deze openingen mogen niet worden geblokkeerd of bedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of een ander soortgelijk oppervlak te plaatsen. Dit product mag niet in een ingebouwde installatie worden geplaatst, zoals een boekenkast of rek, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
11. Stroombronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw productdealer of het plaatselijke energiebedrijf.
    De belangrijkste methode om de versterker van de netspanning te scheiden, is door de stekker uit het stopcontact te halen. Zorg ervoor dat de stekker te allen tijde toegankelijk blijft. Haal de stekker van het netsnoer uit het stopcontact als het apparaat enkele maanden of langer niet wordt gebruikt.
12. Aarding of polarisatie - Dit product kan zijn uitgerust met een gepolariseerde wisselstroomstekker (een stekker met een blad dat breder is dan het andere). Deze stekker past maar op één manier in het stopcontact. Dit is een veiligheidsvoorziening. Als u de stekker niet volledig in het stopcontact kunt steken, probeer dan de stekker om te draaien. Als de stekker nog steeds niet past, neem dan contact op met uw elektricien om uw verouderde stopcontact te vervangen. Omzeil het veiligheidsdoel van de gepolariseerde stekker niet.
13. Stroom - Snoerbescherming - Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen en dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegen worden geplaatst, waarbij bijzondere aandacht moet worden besteed aan snoeren bij stekkers, stopcontacten en het punt waar ze uit het product komen.
14. Aarding van buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische elektriciteit. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, bevat informatie over de juiste aarding van de mast en ondersteunende constructie, aarding van de aanvoerdraad naar een antenne-ontladingseenheid, grootte van aardingsgeleiders, locatie van antenne-ontladingseenheid, aansluiting op aardelektroden en vereisten voor de aardelektrode.

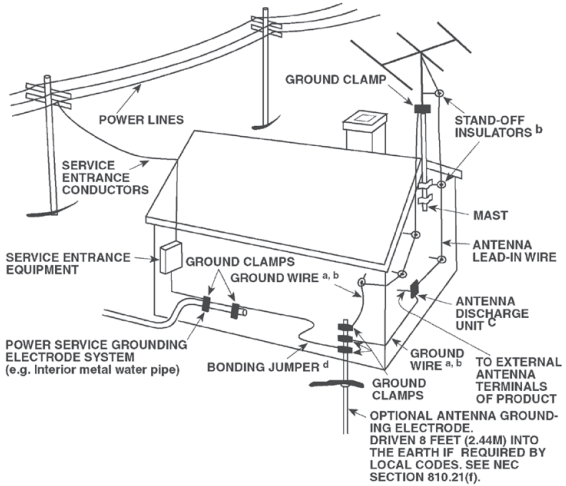

OPMERKING VOOR DE INSTALLATEUR VAN HET CATV-SYSTEEM

Deze herinnering is bedoeld om de CATV-systeeminstallateur te wijzen op sectie 820-40 van de NEC, die richtlijnen geeft voor een goede aarding en in het bijzonder specificeert dat de kabelaarde moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.

OPTIONELE AARDINGSELEKTRODE VOOR ANTENNE.
8 VOET (2,44 M) DE GROND IN GEDREVEN INDIEN VEREIST DOOR PLAATSELIJKE WETTEN, ZIE NEC SECTIE 810.21(f).

15. Bliksem - Voor extra bescherming van dit product tijdens een onweersbui, of wanneer het lange tijd onbeheerd en ongebruikt wordt achtergelaten, haalt u de stekker uit het stopcontact en koppelt u de antenne of het kabelsysteem los. Dit voorkomt schade aan het product door bliksem en overspanningen in de elektriciteitsleiding.
16. Elektriciteitsleidingen - Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in dergelijke elektriciteitsleidingen of circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste voorzichtigheid worden betracht om te voorkomen dat u dergelijke elektriciteitsleidingen of circuits aanraakt, aangezien contact hiermee dodelijk kan zijn.
17.
    Overbelasting - Overbelast stopcontacten, verlengsnoeren of geïntegreerde stopcontacten niet, omdat dit kan leiden tot brand of elektrische schokken.
18.
    Binnendringen van voorwerpen en vloeistoffen - Duw nooit voorwerpen van welke aard dan ook door openingen in dit product, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten, wat kan leiden tot brand of elektrische schokken. Mors nooit vloeistoffen van welke aard dan ook op het product.

HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPELEN OF SPATTEN, EN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, MOGEN NIET OP HET APPARAAT WORDEN GEPLAATST.
ZOALS BIJ ALLE ELEKTRONISCHE PRODUCTEN, MOET U ERVOOR ZORGEN DAT U GEEN VLOEISTOFFEN IN ENIG ONDERDEEL VAN HET SYSTEEM MORST. VLOEISTOFFEN KUNNEN EEN STORING EN/OF BRANDGEVAAR VEROORZAKEN.

19. Schade die service vereist - Haal de stekker van dit product uit het stopcontact en laat de service over aan gekwalificeerd servicepersoneel onder de volgende voorwaarden:
    1. Wanneer het netsnoer of de stekker beschadigd is.
    2. Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
    3. Als het product is blootgesteld aan regen of water.
    4. Als het product niet normaal werkt door de bedieningsinstructies te volgen. Stel alleen die bedieningselementen af die in de bedieningsinstructies worden beschreven, omdat een onjuiste afstelling van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden door een gekwalificeerde technicus vereist zijn om het product weer normaal te laten werken.
    5. Als het product is gevallen of op enigerlei wijze is beschadigd.
    6. wanneer het product een duidelijke verandering in prestaties vertoont - dit geeft aan dat service nodig is.
20.
    Vervangende onderdelen - Wanneer vervangende onderdelen nodig zijn, zorg er dan voor dat de servicemonteur vervangende onderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of dezelfde kenmerken hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
21. Veiligheidscontrole - Vraag de servicemonteur na voltooiing van service of reparaties aan dit product om veiligheidscontroles uit te voeren om vast te stellen dat het product in de juiste bedrijfsconditie verkeert.
22. Wand- of plafondmontage - Het product mag alleen aan een muur of plafond worden gemonteerd zoals aanbevolen door de fabrikant.
23. Warmte - Het product moet uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, warmteroosters, fornuizen of andere producten (inclusief versterkers) die warmte produceren.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MOET U HET BREDE BLAD VAN DE STEKKER IN DE BREDE SLEUF STEKEN EN VOLLEDIG INBRENGEN.

DE BLIKSEMFLITS MET PIJLPUNT-SYMBOOL IN EEN GELIJKZIJDIGE DRIEHOEK IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN NIET-GEÏSOLEERDE "GEVAARLIJKE SPANNING"
BINNEN DE BEHUIZING VAN HET PRODUCT DIE VAN VOLDOENDE STERKTE KAN ZIJN OM EEN RISICO OP ELEKTRISCHE SCHOKKEN VOOR PERSONEN TE VORMEN.

HET UITROEPTEKEN IN EEN GELIJKZIJDIGE DRIEHOEK IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN BELANGRIJKE BEDIENINGS- EN ONDERHOUDSINSTRUCTIES (SERVICE) IN DE LITERATUUR DIE BIJ HET APPARAAT IS BIJGEVOEGD.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT HET ONDERHOUD OVER AAN GEKWALIFICEERD SERVICEPERSONEEL.

Het apparaat verbruikt zijn nominale niet-operationele vermogen van het stopcontact met de POWER-schakelaar in de STANDBY-stand.
Het stopcontact moet in de buurt van het apparaat worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

Wijzigingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door NAD Electronics voor naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

VOORZICHTIGHEID MET BETREKKING TOT DE PLAATSING
Om een goede ventilatie te behouden, moet u ervoor zorgen dat u een ruimte rond het apparaat vrijlaat (vanaf de grootste buitenafmetingen, inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder wordt weergegeven.
Linker- en rechterpanelen: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 50 cm

OPMERKINGEN OVER MILIEUBESCHERMING

Aan het einde van zijn levensduur mag dit product niet met het normale huisvuil worden afgevoerd, maar moet het worden teruggebracht naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en de verpakking wijzen hierop.

De materialen kunnen worden hergebruikt in overeenstemming met hun markeringen. Door hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Uw plaatselijke administratiekantoor kan u adviseren over het verantwoordelijke afvalverwerkingspunt.

OPMERKING: DE C 275BEE IS GEEN AUTO VOLTAGE VERSTERKER. SLUIT ALLEEN AAN OP HET VOORGESCHREVEN STOPCONTACT, D.W.Z. 120V 60HZ OF 230V 50HZ.

NOTEER UW MODELNUMMER (NU, ZOLANG U HET KUNT ZIEN)

Het model- en serienummer van uw nieuwe C 275BEE bevinden zich op de achterkant van de kast. Voor uw toekomstige gemak raden we u aan deze nummers hier te noteren:

NAD is een handelsmerk van NAD Electronics International, een divisie van Lenbrook Industries Limited
Copyright 2013, NAD Electronics International, een divisie van Lenbrook Industries Limited

INLEIDING

SNELLE START

Mocht u niet kunnen wachten om de prestaties van uw nieuwe NAD C 275BEE stereoversterker te ervaren, dan geven we u de volgende SNELSTART-instructies om u op weg te helpen.

Sluit alle aansluitingen op uw C 275BEE aan terwijl het apparaat niet is aangesloten. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen tijdens het maken of verbreken van signaal- of AC-stroomaansluitingen.

1. Sluit uw luidsprekers aan op de SPEAKER A-aansluitingen van de C 275BEE.
2. Sluit de PRE OUT van uw voorversterker aan op de INPUT-poort op het achterpaneel van de C 275BEE.
3. Zorg ervoor dat u de volgende instellingen instelt: het volumeniveau van uw voorversterker op minimum; de +12V Trigger IN-schakelaar van de C 275BEE in de "OFF"-stand en de INPUT SELECT-schakelaar in de "FIX"-stand.
4. Sluit het netsnoer aan op de AC-hoofdaansluiting van de C 275BEE en steek de stekker vervolgens in een stopcontact.
5. Zet de POWER-schakelaar op het achterpaneel in de "ON"-stand om de C 275BEE in de stand-bymodus te zetten. De stand-by LED-indicator rond de rand van de STANDBY button (knop) licht oranje op.
6. Druk op de STANDBY button (knop) om de C 275BEE in te schakelen. De stand-by LED-indicator verandert van oranje in blauw.

BEWAAR DE VERPAKKING

Bewaar de doos en alle verpakking waarin uw C 275BEE is geleverd. Mocht u verhuizen of uw receiver op een andere manier moeten vervoeren, dan is dit verreweg de veiligste verpakking om dit te doen. We hebben al te veel verder perfecte componenten beschadigd zien raken tijdens het transport door het ontbreken van een goede verzenddoos, dus bewaar die doos alstublieft!

OPMERKINGEN OVER DE INSTALLATIE

Uw NAD C 275BEE moet op een stevige, vlakke ondergrond worden geplaatst. Plaats het apparaat niet in direct zonlicht of in de buurt van warmtebronnen en vocht. Zorg voor voldoende ventilatie. Plaats het apparaat niet op een zachte ondergrond zoals een tapijt. Plaats het niet in een afgesloten ruimte, zoals een boekenkast of kast, die de luchtstroom door de ventilatiesleuven kan belemmeren. Zorg ervoor dat het apparaat is uitgeschakeld voordat u aansluitingen maakt.

De RCA-aansluitingen op uw NAD C 275BEE zijn voor het gemak kleurgecodeerd.
Rood en wit zijn respectievelijk rechts en links audio.
Gebruik kabels en aansluitingen van hoge kwaliteit voor optimale prestaties en betrouwbaarheid.
Zorg ervoor dat kabels en aansluitingen op geen enkele manier beschadigd zijn en dat alle aansluitingen stevig zijn aangedrukt.

Gebruik voor de beste prestaties luidsprekerkabels van goede kwaliteit met een dikte van 16 gauge (1,5 mm) of meer. Als het apparaat enige tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.

Mocht er water in uw NAD C 275BEE komen, schakel dan de stroom naar het apparaat uit en haal de stekker uit het stopcontact. Laat het apparaat inspecteren door een gekwalificeerde servicemonteur voordat u het weer probeert te gebruiken.

VERWIJDER DE BEHUIZING NIET; ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.

Gebruik een droge, zachte doek om het apparaat schoon te maken. Maak de doek indien nodig licht vochtig met een sopje. Gebruik geen oplossingen die benzol of andere vluchtige stoffen bevatten.

BLOTE DRADEN EN PINAANSLUITINGEN

De aansluitingen die met dit symbool zijn gemarkeerd, zijn gevaarlijk onder spanning. Externe bedrading die op deze aansluitingen is aangesloten, moet worden geïnstalleerd door een geïnstrueerd persoon of er moeten kant-en-klare kabels of snoeren worden gebruikt.

Blote draden en pinaansluitingen moeten in het gat in de schacht van de aansluiting worden gestoken. Draai de plastic bus van de luidsprekeraansluiting los totdat het gat in de schroefschacht zichtbaar wordt. Steek de pin of het blote kabeluiteinde in het gat en zet de kabel vast door de bus van de aansluiting vast te draaien. Zorg ervoor dat de blote draad van de luidsprekerkabels het achterpaneel of een ander stopcontact niet raakt. Zorg ervoor dat er slechts 1/2" (1 cm) blote kabel of pin is en geen losse strengen luidsprekerkabel.

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

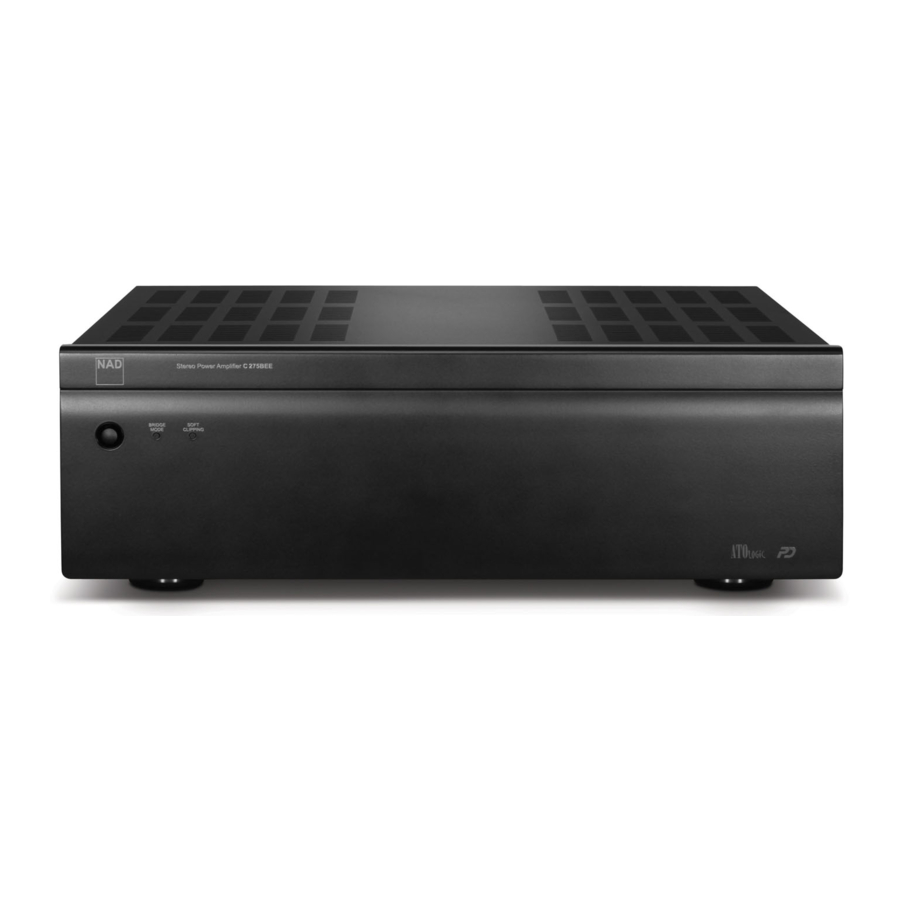

VOORPANEEL

1. STAND-BY KNOP: Druk op deze knop om de C 275BEE in te schakelen.
   De stand-by led-indicator verandert van oranje naar blauw. Door nogmaals op de STAND-BY-knop te drukken, wordt het apparaat teruggezet naar de stand-by modus.

De POWER-schakelaar op het achterpaneel moet in de AAN-stand staan om de STAND-BY-knop te activeren.

2. STAND-BY LED: Deze indicator licht oranje op wanneer de C 275BEE in de stand-by stand staat. Wanneer de C 275BEE in de AAN-stand staat, licht deze indicator blauw op.
   In geval van ernstig misbruik van de C 275BEE, zoals een extreem lage luidsprekerimpedantie en kortsluiting, schakelt de C 275BEE zijn beveiligingscircuit in, wat wordt aangegeven doordat de stand-by led van blauw naar rood verandert en het geluid wordt gedempt.
   Schakel in een dergelijk geval de C 275BEE uit met de POWER-schakelaar op het achterpaneel, wacht tot deze is afgekoeld en/of controleer de luidsprekeraansluitingen, zodat de totale luidsprekerimpedantie niet lager is dan 4 ohm of 8 ohm in de brugmodus. Zodra de oorzaak van de inschakeling van het beveiligingscircuit is weggenomen, schakelt u de POWER-knop aan de achterkant en de stand-by-knop in om de normale werking te hervatten.
3. BRUGMODUS-INDICATOR: Deze BRUGMODUS-indicator licht blauw op wanneer de C 275BEE is overgeschakeld naar de brugmodus. Raadpleeg ook het onderstaande item over de BRUGMODUS bij de IDENTIFICATIE VAN BEDIENINGSELEMENTEN – ACHTERPANEEL.
4. SOFT CLIPPING-INDICATOR: De blauwe SOFT CLIPPING LED geeft aan dat de SOFT CLIPPING modus is ingeschakeld. Raadpleeg ook het onderstaande item over SOFT CLIPPING bij de IDENTIFICATIE VAN BEDIENINGSELEMENTEN – ACHTERPANEEL.

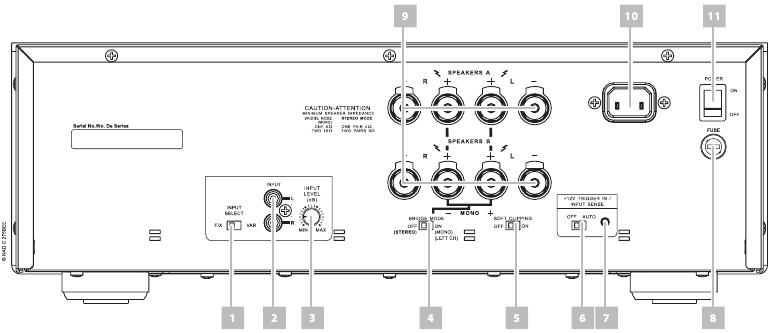

ACHTERPANEEL

LET OP!
Zorg ervoor dat de C 275BEE is uitgeschakeld of losgekoppeld voordat u aansluitingen maakt. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen terwijl u signaal- of wisselstroomaansluitingen maakt of verbreekt.

1. INPUT SELECT: Schuif deze schakelaar naar "FIX" (Vast) of "VAR" (Variabel). Wanneer deze is ingesteld op FIX (Vast), wordt het ingangssignaal rechtstreeks naar het circuit van de eindversterker geleid. Deze instelling wordt normaal gesproken gebruikt in een systeem met slechts één eindversterker of meerdere, maar identieke eindversterkers.

Wanneer de INPUT SELECT-schakelaar is ingesteld op "VAR" (Variabel), is het mogelijk om het volumeniveau voor beide kanalen tegelijkertijd aan te passen met behulp van de INPUT LEVEL CONTROL. Dit kan handig zijn voor:

Niveau aanpassen
In een surround sound- of systeem met meer dan één set luidsprekers kunnen niveauverschillen optreden als gevolg van verschillen in inefficiëntie tussen deze luidsprekers. Als uw voorversterker of processor ook individuele trims voor elk kanaal heeft, zet u deze op neutraal of middenpositie (meestal gemarkeerd als 0dB). Pas de INPUT LEVEL CONTROL zo aan dat de luidsprekers die door de C 275BEE worden aangedreven het juiste volumeniveau hebben in vergelijking met de andere luidsprekers, beoordeeld vanaf uw luisterpositie.

Uitgebreid volumebereik
Veel systemen hebben zoveel spanningsversterking dat de luidsprekers (of uw oren) overbelast raken bij een volume-instelling hoger dan 11 of 12 uur. Het resultaat is dat u bent beperkt tot het gebruik van slechts de onderste helft van het bereik van de volumeregelaar, waar aanpassingen onnauwkeurig zijn en waar kanaalbalansfouten groter zijn.

Als het ingangsniveau wordt verlaagd, kunt u de volumeregelaar van uw processor of voorversterker hoger zetten, waardoor het bereik effectiever wordt gebruikt. (Suggestie: pas de ingangsniveauregelaars zo aan dat uw favoriete maximale geluidsniveaus meestal voorkomen op ongeveer 2 of 3 uur op de volumeregelaar.) Als extra voordeel onderdrukt deze procedure alle ruis die wordt geproduceerd door de high-level circuits van de voorversterker (bijv. resterende brom of sis die niet verdwijnt wanneer het volume wordt verlaagd).

Bi-Amping
Sommige luidsprekers hebben afzonderlijke aansluitklemmen voor hun LF- (lage frequentie) en HF-secties (hoge frequentie). Wanneer een afzonderlijke eindversterker wordt gebruikt voor de LF- en HF-sectie, staat deze voorziening toe om dergelijke luidsprekers "Bi-Amp" te gebruiken, wat de algehele geluidskwaliteit kan verbeteren. Bij Bi-Amping met verschillende modellen eindversterkers is het waarschijnlijk dat de ene eindversterker meer "versterking" heeft dan de andere, wat resulteert in een verschil in niveau voor de woofer en tweeter van de luidspreker. Pas de niveauregelaar zo aan dat de woofer en tweeter perfect in balans zijn met elkaar (identieke versterking van eindversterkers).

OPMERKINGEN

• Schakel altijd de C 275BEE en andere componenten in het systeem uit voordat u iets op de INPUT-aansluitingen aansluit of loskoppelt.
• Wanneer de INPUT SELECT-schakelaar voor de eerste keer op "VAR" (Variabel) is ingesteld, wordt aangeraden om het "INPUT LEVEL CONTROL"-niveau van de C 275BEE of het volumeniveau van uw voorversterker/processor op de minimuminstellingen in te stellen. Dit voorkomt dat u per ongeluk een sessie begint met een overmatig volume. U kunt vervolgens beide bedieningselementen aanpassen aan uw gewenste luisterniveau.

2. INPUT: Sluit de uitgang van een voorversterker of processor, zoals een surround-sounddecoder, aan op deze set ingangen. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter "Audio Output" van de voorversterker of processor aan te sluiten op deze ingangsaansluitingen.
3. INPUT LEVEL CONTROL: De INPUT LEVEL CONTROL werkt in combinatie met de ingangsinstelling "VAR" (Variabel). Draai met de klok mee om het "VAR" (Variabel) volumeniveau te verhogen; tegen de klok in om het te verlagen.
4. BRIDGE MODE: De C 275BEE versterker kan worden geconfigureerd als MONO (brugmodus), waardoor het uitgangsvermogen meer dan verdubbelt. Op deze manier kan de C 275BEE worden gebruikt als onderdeel van een high power stereo- of thuisbioscoopsysteem door extra eindversterkers aan te sluiten.
   In de BRUGMODUS produceert de C 275BEE ongeveer 330 W in een 8 ohm luidspreker. In deze modus reageren de versterkersecties alsof de luidsprekerimpedantie is gehalveerd. Luidsprekers met een lage impedantie (onder 8 ohm) worden niet aanbevolen bij gebruik van de brugmodus, omdat deze ervoor kunnen zorgen dat de thermische beveiliging van de versterker in werking treedt als er op hoge niveaus wordt afgespeeld.
   Zet de BRIDGE MODE-schakelaar in de "ON" (Aan) stand en sluit de luidspreker aan op de klemmen die zijn gemarkeerd met "L +" en "R+", waarbij u ervoor zorgt dat de "L+" is aangesloten op de "+" klem van uw luidspreker en de "R+" is aangesloten op de " - " klem van de luidspreker. Sluit de bron aan op de INPUT-aansluitingen.
   De BRUGMODUS-indicator op het voorpaneel licht op wanneer de C 275BEE in de brugmodus staat.

OPMERKING
Sluit niets aan op de rechteringangsaansluiting wanneer de brugmodus is geselecteerd.

5. SOFT CLIPPING™: Schakelt NAD's eigen Soft Clipping-circuit in op alle kanalen. In de [ON] (Aan) stand beperkt Soft Clipping op voorzichtige wijze de output van de C 275BEE om hoorbare vervorming te minimaliseren als de versterker overstuurd zou worden. Soft Clipping kan eenvoudig altijd AAN blijven staan om de kans op hoorbare vervorming door overmatige volume-instellingen te verkleinen. Voor kritisch luisteren en om de optimale dynamiek te behouden, kunt u deze echter uitschakelen door deze schakelaar in de "OFF" (Uit) stand te zetten.
   De SOFT CLIPPING-indicator op het voorpaneel licht op wanneer de versterker in de Soft Clipping-modus staat.
6. +12V TRIGGER IN/INPUT SENSE - OFF/AUTO: De OFF/AUTO-schakelaar is alleen van toepassing op INPUT SENSE. In de AUTO-instelling wordt de C 275BEE onmiddellijk vanuit de stand-by modus ingeschakeld als er een ingangssignaal (ongeveer boven 20 mV RMS-ingang) wordt gedetecteerd dat via de INPUT-aansluitingen wordt toegepast.
   Bij afwezigheid van een ingangssignaal op de INPUT-aansluitingen en met de OFF/AUTO-schakelaar ingesteld op AUTO, schakelt de C 275BEE over naar de stand-by modus. Schuif de OFF/AUTO-schakelaar naar de OFF-instelling zodat de C 275BEE normaal kan worden in- (of terug naar de stand-by modus) geschakeld met behulp van de STAND-BY-knop op het voorpaneel.

• In de input sense-modus duurt het ongeveer 10 minuten voordat de C 275BEE naar de stand-by modus gaat wanneer de ingangssignaalbron is uitgeschakeld of onder 20 mV komt.
• Als de C 275BEE via de INPUT SENSE modus is ingeschakeld, kan deze niet meer via de STAND-BY-knop op het voorpaneel terug naar de stand-by modus worden geschakeld. De C 275BEE schakelt op dezelfde manier terug naar de stand-by modus als waarop deze is geactiveerd. Om de C 275BEE naar de stand-by modus te laten gaan, kan het ingangssignaal volledig worden uitgeschakeld of worden teruggebracht tot een niveau lager dan 20 mV.

7. +12V TRIGGER INPUT: De +12V Trigger-ingang maakt het mogelijk om de C 275BEE op afstand te schakelen van de stand-by modus naar AAN en vice versa door aanvullende apparatuur zoals een voorversterker, AV-processor, enz. Het besturingsapparaat moet zijn uitgerust met een 12V trigger-uitgang om deze functie te kunnen gebruiken.
8. ZEKERINGHOUDER: In het onwaarschijnlijke geval dat een zekering moet worden vervangen, koppelt u het netsnoer los van de muur. Verwijder vervolgens alle aansluitingen van de versterker. Gebruik een platte schroevendraaier of iets dergelijks om de zekeringhouder te openen via de aangegeven sleuf. Duw en draai de schroevendraaier op zijn plaats tegen de klok in om de zekeringhouder te openen. Vervang de zekering alleen door hetzelfde type, dezelfde grootte en dezelfde specificatie – T10AL 250V voor de 120V-versie of T5AL 250V voor de 230V-versie.

BELANGRIJKE MEDEDELING

Gebruik geen vervangende zekeringen van een ander type of met andere waarden of specificaties. Het niet in acht nemen van deze voorzorgsmaatregel kan schade veroorzaken aan de versterkercircuits en kan brandgevaar veroorzaken en/of de in de versterker ingebouwde veiligheid tenietdoen en kan de garantie ongeldig maken.

9. LUIDSPREKERS A, B: De C 275BEE is uitgerust met twee sets luidsprekeraansluitingen. Gebruik de luidsprekeraansluitingen A voor de "hoofd"-luidsprekers en gebruik de luidsprekeraansluitingen B voor een tweede paar, bijvoorbeeld verlengingsluidsprekers in een andere kamer.

Sluit de rechterluidspreker aan op de klemmen die zijn gemarkeerd met "R +" en "R-", waarbij u ervoor zorgt dat de "R+" is aangesloten op de "+" klem op uw luidspreker en de "R-" is aangesloten op de "-" klem van de luidspreker. Sluit de klemmen die zijn gemarkeerd met "L+" en "L-" op dezelfde manier aan op de linkerluidspreker.

In de brugmodus sluit u de enkele luidspreker aan op de klemmen die zijn gemarkeerd met "R +" en "L+", waarbij u ervoor zorgt dat de "L+" is aangesloten op de "+" klem op uw luidspreker en de "R+" is aangesloten op de "-" klem van de luidspreker. Raadpleeg ook het bovenstaande gedeelte over "BRIDGE MODE.

Gebruik altijd zware (16 gauge; 1,5 mm, of dikkere) gevlochten draad om luidsprekers aan te sluiten op uw NAD C 275BEE. De hoogstroombindingposten kunnen worden gebruikt als schroefklem voor kabels die eindigen in spade- of pinstekkers of voor kabels met blanke draaduiteinden.

10. AC NETVOEDING INGANG: De C 275BEE wordt geleverd met een afzonderlijke AC netsnoerkabel. Voordat u de kabel aansluit op een stopcontact, moet u ervoor zorgen dat deze stevig is aangesloten op de AC netvoeding ingangsaansluiting van de C 275BEE. Sluit alleen aan op het voorgeschreven stopcontact, d.w.z. 120 V 60 Hz of 230 V 50 Hz. Koppel altijd eerst de stekker van de AC netsnoerkabel los van het stopcontact voordat u de kabel loskoppelt van de netvoeding ingangsaansluiting van de C 275BEE.
11. POWER-SCHAKELAAR: De POWER-schakelaar levert de hoofd AC netvoeding voor de C 275BEE. Raadpleeg het onderstaande ATO LOGIC schema voor een beter begrip van de rol van de POWER-schakelaar bij het in- of uitschakelen van de C 275BEE. Als u de C 275BEE gedurende langere tijd niet wilt gebruiken (bijvoorbeeld tijdens een vakantie), zet u de POWER-schakelaar in de OFF-stand.

GEAUTOMATISEERDE INSCHAKELLOGICA (ATO LOGIC)

De C 275BEE kan op een van de drie discrete manieren worden ingeschakeld voor een complete systeemflexibiliteit - vanaf de stand-by knop op het voorpaneel, het 12V-TRIGGER circuit of door het ingangssignaal detectiecircuit. De AAN/UIT stroomregeling wordt beheerd door de geautomatiseerde inschakellogica of het ATO Logic circuit dat vereist dat de C 275BEE op dezelfde manier wordt teruggeschakeld naar de stand-by modus als waarop deze is geactiveerd. Met andere woorden, als de C 275BEE wordt ingeschakeld via een +12V besturingssignaal, kan deze niet via de STAND-BY-knop op het voorpaneel naar de stand-by modus worden geschakeld, maar moet worden gewacht tot het +12V besturingssignaal is verwijderd. In de praktijk zou u waarschijnlijk slechts een van de methoden gebruiken zodra uw C 275BEE is geïnstalleerd.

ATO LOGIC SCHEMA

POWERDRIVE

De C 275BEE maakt gebruik van NAD's eigen PowerDrive™ versterkertechnologie voor alle kanalen om een nauwkeurige, lineaire reproductie te behouden, ongeacht de luidspreker. Deze unieke efficiënte voedingstopologie biedt de reële voordelen van een hoog dynamisch vermogen dat niet wordt aangetast door luidsprekers met een lage impedantie.

Door een tweede hoogspanningsrail toe te voegen aan onze goed gereguleerde hoogstroomvoeding, krijgen we een "overdrive" die het continue vermogen op korte termijn dynamische vermogensbasis bijna kan verdubbelen. PowerDrive biedt een grotere versterkerstabiliteit en een laag impedantie-aandrijfvermogen, wat resulteert in minder vervorming bij het aandrijven van echte luidsprekers met echt programmamateriaal.

PROBLEEMOPLOSSING

SPECIFICATIES

* - Bruto afmetingen zijn inclusief voeten, knop op het voorpaneel en verlengde luidsprekeraansluitingen.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Voor bijgewerkte documentatie en functies kunt u inloggen op www.NADelectronics.com voor de laatste informatie over de C 275BEE.
