NAD D3045 Handleiding

AAN DE SLAG

UITPAKKEN EN INSTALLEREN
WAT ZIT ER IN DE DOOS
Bij uw D 3045 vindt u:

• Afneembaar netsnoer
• AMP 3 afstandsbediening met 3V CR2025-batterij
• Acht koepelvormige voetjes
• Snelstartgids

BEWAAR DE VERPAKKING
Bewaar de doos en alle verpakkingsmaterialen waarin uw D 3045 is geleverd. Mocht u verhuizen of uw D 3045 op een andere manier moeten vervoeren, dan is dit verreweg de veiligste container om dit in te doen. We hebben te veel verder perfecte componenten beschadigd zien raken tijdens het transport door een gebrek aan een geschikte verzenddoos, dus alstublieft: Bewaar die doos!

SNELLE INSTALLATIE
Deze eenvoudige gids helpt u op weg met uw D 3045.
Plaats de D 3045 op een stevige, vlakke ondergrond. Plaats het apparaat niet op een zachte ondergrond zoals een tapijt.
Maak alle aansluitingen op uw D 3045 terwijl het apparaat is losgekoppeld van het stopcontact. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen terwijl u signaal- of wisselstroomaansluitingen maakt of verbreekt.

1. Sluit de betreffende luidsprekers aan op de AANSLUITINGEN VOOR DE LINKER- en RECHTERLUIDSPREKER van de D 3045.
2. Gebruik de betreffende connectoren (niet meegeleverd) om bronapparaten aan te sluiten op de bijbehorende ingangen van de D 3045.
   HDMI HDMI ARC
   S/PDIF-bronnen OPTICAL 1, OPTICAL 2, COAXIAL
   Analoge bronnen LINE 1, LINE 2, PHONO (MM)
   USB-bronnen Computer
   Andere bronnen Bluetooth
3. Sluit het bijbehorende uiteinde van het netsnoer aan op de AC-ingang van de D 3045 en de stekker op een stopcontact.
4. Met alle toepasselijke bronnen aangesloten op de D 3045 en ingeschakeld, drukt u op (Standby) om de D 3045 vanuit de standby-modus IN te schakelen.
5. Begin met luisteren door aan de SOURCE-knop te draaien om de gewenste broningang te selecteren. Draai aan de volumeknop om het audioniveau aan te passen.

D3045 HERSTELLEN NAAR FABRIEKSINSTELLINGEN
Houd in de werkingsmodus de "DIM"-knop van de afstandsbediening ingedrukt totdat "Reset" (Reset) in het display verschijnt en de bron standaard is ingesteld op OPTICAL 1.

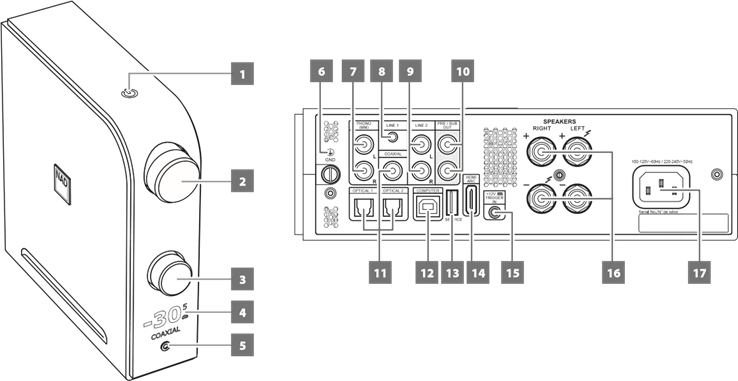

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

1. (STAND-BYSTAND)
   • Met het bijbehorende uiteinde van het netsnoer aangesloten op de AC-netvoedingingang van de D 3045 en de stekker aangesloten op een netvoedingsbron, drukt u op (Stand-bystand) om de D 3045 vanuit de stand-bystand in te schakelen. De stand-byindicator verandert van amber in een felle kleur.
   • Houd (Stand-bystand) ingedrukt totdat de D 3045 terugschakelt naar de stand-bystand.
2. VOLUME
   • Draai de volumeknop met de klok mee of tegen de klok in om het volumeniveau aan te passen.
   • Door aan de volumeknop te draaien, wordt het geluid automatisch hersteld vanuit de dempstand.
3. BRON
   • Draai met de klok mee of tegen de klok in om de gewenste bron te selecteren.
4. DISPLAY
   • Bronnen, volumeniveau en andere indicatoren worden weergegeven.
   • Het display volgt de oriëntatie van het apparaat - verticale of horizontale weergave.
     BELANGRIJKE OPMERKING
     Het display wordt tijdelijk uitgeschakeld als er binnen 5 minuten geen interactie met de gebruikersinterface plaatsvindt. Herstel het display door een commando van de afstandsbediening te geven of aan een van de bedieningselementen te draaien.
5. HOOFDTELEFOON
   • Gebruik de 3,5 mm stereo-aansluiting voor het luisteren met een hoofdtelefoon.
   • De speciaal ontworpen geluidsarme hoofdtelefooncircuits zijn geschikt voor een breed scala aan telefoons, zelfs 600 Ohm studiomodellen.
   • Pas het hoofdtelefoonvolumeniveau aan door de VOLUME-knop met de klok mee of tegen de klok in te draaien.
   • Zorg ervoor dat de volumeregelaar op de laagste stand staat (volledig tegen de klok in) voordat u een hoofdtelefoon aansluit of loskoppelt. Luisteren op hoge niveaus kan uw gehoor beschadigen.
   • Als u een hoofdtelefoonstekker in deze aansluiting steekt, worden de luidsprekers automatisch uitgeschakeld.
6. AARDKLEMMEN
   • Als een aparte aarding nodig is, gebruikt u deze klem om uw D 3045 te aarden. De D 3045 kan worden geaard door een aardingsdraad of iets dergelijks op deze klem aan te sluiten. Draai na het inbrengen de klem vast om de draad vast te zetten.
     OPMERKINGEN
     • Raadpleeg een erkende elektricien om een aardgeleider op de juiste manier in uw huis te plaatsen of correct te installeren. NAD is niet verantwoordelijk voor storingen, schade of kosten in verband met de installatie, aansluiting of aarding van uw D 3045.
     • De aardingsdraad wordt niet meegeleverd met uw D 3045.
7. PHONO (MM)
   • Ingang voor alleen een Moving Magnet (MM) phono-cartridge. Sluit de dubbele RCA-kabel van uw draaitafel aan op deze ingang als u een Moving Magnet-cartridge gebruikt.
8. LIJN 1
   • Sluit aan op de overeenkomstige analoge uitgang van andere audioapparaten met behulp van een 3,5 mm stereo-stekker naar RCA-connectoradapter (niet meegeleverd).
9. LIJN 2
   • Sluit aan op de overeenkomstige analoge uitgang van een CD-speler, voorversterker, processor of andere toepasselijke apparaten met behulp van een RCA-naar-RCA stereo-kabel (niet meegeleverd).
10. PRE/SUB-UITGANG
    • Deze full-range uitgangsklemmen hebben een dubbele functie. Ze worden gebruikt als PRE-OUT- of SUBWOOFER-OUT-klemmen.
    • De D 3045 en de bijbehorende externe apparaten moeten altijd worden uitgeschakeld voordat u iets aansluit of loskoppelt op de PRE/SUB OUT-aansluitingen.
      PRE OUT
    • De PRE/SUB OUT-aansluitingen maken het mogelijk om de D 3045 te gebruiken als een full-range voorversterker naar een externe eindversterker.
    • Gebruik een RCA-naar-RCA stereo-kabel om PRE/SUB OUT aan te sluiten op de overeenkomstige analoge audio-ingang van compatibele apparaten, zoals versterkers, receivers of andere toepasselijke apparaten.
    • PRE/SUB OUT wordt beïnvloed door de volume-instellingen van de D 3045. Draai de VOLUME-knop om het uitgangsniveau van de PRE/SUB OUT-aansluitingen aan te passen.
      SUB OUT
    • Gebruik een RCA-naar-RCA stereo-kabel om PRE/SUB OUT aan te sluiten op de lage-niveau-ingang van een actieve subwoofer. Gebruik de aangesloten actieve subwooferbediening om de gewenste subwooferprestaties te bereiken.
11. OPTISCH 1-2, COAXIAAL
    • Sluit aan op de overeenkomstige optische of coaxiale digitale uitgang van bronnen zoals CD- of BD/DVD-spelers, digitale kabelboxen, digitale tuners en andere toepasselijke componenten.
      BELANGRIJKE OPMERKING
      De digitale audio-ingang is 24/192-compatibel en kan alleen PCM-audiosignalen accepteren. Zorg ervoor dat de digitale audio-uitgang van uw bron is ingesteld op PCM voordat u deze aansluit op de digitale audio-ingang van de D 3045.
12. COMPUTER
    • Asynchrone USB 24 bit/384 kHz-ingang zorgt voor de laagste jitter voor de beste muzikale prestaties.
    • Gebruik een Type A-naar-Type B-kabelconnector (niet meegeleverd) om computeraudio aan te sluiten op deze asynchrone Type B USB-ingang om rechtstreeks 24/384 PCM-content van uw PC of MAC te streamen.
    • Wanneer u COMPUTER als bron gebruikt, moet u ervoor zorgen dat de geluids- of audioapparaatinstelling van uw computer is ingesteld op "D3045" of "NAD USB Audio".
      MINIMALE SYSTEEMEISEN VOOR PC
      Microsoft Windows 7 of hoger
      VOOR MAC-GEBRUIKERS
      Minimale macOS Snow Leopard (versie 10.6) en latere versies
      OPMERKING
      Ga naar nadelectronics.com en download het NAD USB Audio-stuurprogramma van de productpagina van de D 3045.
13. SERVICE
    • Gebruik deze poort alleen voor firmware-upgrades. Instructies over het gebruik van deze poort voor firmware-upgrades zijn opgenomen in de procedure voor de D 3045-firmware-upgrade (indien van toepassing) die beschikbaar is op de NAD-website.
14. HDMI ARC
    • Sluit alleen aan op een tv die de ARC-functie (Audio Return Channel) ondersteunt.
    • Gebruik een HDMI-kabel om HDMI ARC aan te sluiten op de overeenkomstige HDMI ARC-poort van de tv.
    • Als de ARC-verbinding tot stand is gebracht, zal de D 3045 het audiosignaal van de tv uitvoeren.

      Zorg ervoor dat de audio-instelling/-indeling van apparaten die via ARC zijn aangesloten op de D 3045 is ingesteld op alleen PCM.
15. +12V TRIGGER IN
    • Sluit deze +12V Trigger-ingang aan op de overeenkomstige +12V DC-uitgang van het externe apparaat met behulp van een mono-kabel met een 3,5 mm mannelijke stekker. Het besturingsapparaat moet zijn uitgerust met een +12V trigger-uitgang om deze functie te kunnen gebruiken.
16. LUIDSPREKERS
    • Sluit de rechter luidsprekerklemmen van de D 3045 met de aanduiding "R +" en "R-" aan op de overeenkomstige "+" en "-" klemmen van uw aangewezen rechter luidspreker. Herhaal hetzelfde voor de linker luidsprekerklemmen van de D 3045 en de bijbehorende linker luidspreker.
17. AC-NETVOEDINGINGANG
    • De D 3045 wordt geleverd met een apart afneembaar netsnoer.
    • Voordat u de stekker op de netvoedingsbron aansluit, moet u ervoor zorgen dat deze eerst stevig is aangesloten op de AC-netvoedingingang van de D 3045.
    • Koppel altijd eerst de stekker uit de netvoedingsbron los voordat u de kabel loskoppelt van de AC-netvoedingingang van de D 3045.

AMP 3 AFSTANDSBEDIENING

1. AAN: Schakel het apparaat vanuit de stand-bystand in naar de bedrijfsmodus.
   UIT: Schakel het apparaat over naar de stand-bystand.
2. BRON d/f: Selecteer via de selecties van de broningang.
3. DIM: Schakel om het helderheidsniveau van het display te selecteren – dim, helder of display uitgeschakeld.
4. MUTE: Audio wordt tijdelijk uitgeschakeld of hersteld. Herstel audio door nogmaals op MUTE (Dempen) te drukken, VOL of aan de VOLUME-knop te draaien
5. VOLUME : Verhoog of verlaag het volumeniveau.
6. BASS: Schakel om BASS EQ, HP 120Hz, HP 80Hz of HP 40Hz te selecteren.
   • Bass EQ versterkt de algehele basresponsie met minstens 6 dB.
   • HP 120Hz, HP 80Hz of HP 40Hz verzwakt het signaal onder de aangegeven afsnijfrequentie en laat hogere frequenties door.
   • Houd de BASS-knop ingedrukt totdat BT ON (Bluetooth-detecteerbaar) of BT OFF (Bluetooth onzichtbaar) op het display wordt weergegeven.
7. BLUETOOTH-BEDIENINGSELEMENTEN (van toepassing in BT Receive- of Transmit-modus)
   : Houd de knop [] ingedrukt om te schakelen tussen de Bluetooth RECEIVE- en TRANSMIT-modus.
   : Gebruik om te selecteren via aansluitbare Bluetooth-apparaten in de Bluetooth TRANSMIT-modus.

ANDERE FUNCTIES

OVER QUALCOMM aptX™ HD
Een Bluetooth-verbinding is een beetje zoals een datapijplijn tussen apparaten. Omdat de pijplijn een maximale breedte heeft, kan het soms moeilijk zijn om grote audiobestanden erdoor te laten stromen. aptX® verkleint de omvang van de audiobestanden, zodat ze door de draadloze pijplijn kunnen worden geperst zonder de geluidskwaliteit te beïnvloeden.
Qualcomm® aptX™ HD audio zorgt ervoor dat D 3045 High Definition (HD) audio kan leveren. Het behoudt geluidsgegevens tijdens de audiotransmissie, wat resulteert in een luisterervaring die "beter dan CD" is. Met aptX HD is het mogelijk om met de D 3045 naar muziek te luisteren in de hoogst hoorbare kwaliteit.

BLUETOOTH-MODI
Er zijn twee Bluetooth-modi: de modus RECEIVE (ONTVANGEN) en TRANSMIT (VERZENDEN).
Receive: De audiostream wordt ontvangen van een bron in dezelfde Bluetooth-netwerkomgeving.
Transmit: Audio wordt gestreamd of verzonden naar een ander apparaat in dezelfde Bluetooth-netwerkomgeving.

DE MODUS RECEIVE OF TRANSMIT BLUETOOTH SELECTEREN
Terwijl in BT-bron, houd [] ingedrukt tot het display RECEIVE (ontvangen) weergeeft. Houd [] nogmaals ingedrukt tot het display verandert in TRANSMIT (verzenden).

BLUETOOTH IN DE MODUS RECEIVE
Start het koppelen van uw Bluetooth-apparaat met de D 3045 door de onderstaande procedure te volgen.

1. Gebruik uw iOS-, Android- of compatibele apparaat, ga naar Instellingen Bluetooth en scan vervolgens naar Bluetooth-apparaten.
2. Selecteer de unieke apparaat-ID van uw D 3045 tussen de beschikbare apparaten die in uw Bluetooth-instellingen worden weergegeven. Koppel of verbind uw D 3045 en het Bluetooth-apparaat samen.
3. Na succesvolle koppeling van uw Bluetooth-apparaat en D 3045 verandert het display in "PAIRED" (GEKOPPELD) en vervolgens in "PLAYING" (AFSPELEN) wanneer muziek wordt afgespeeld vanaf het gekoppelde Bluetooth-apparaat.

BLUETOOTH IN DE MODUS TRANSMIT
D 3045 staat open om verbinding te maken of te koppelen met andere bronapparaten binnen dezelfde Bluetooth-netwerkomgeving.

1. Gebruik in de modus TRANSMIT de AMP 3 [] knoppen om door de selecteerbare Bluetooth-apparaten te scrollen. Het kan even duren voordat de selecteerbare Bluetooth-apparaten verschijnen.
2. Druk op [] om te koppelen met het geselecteerde Bluetooth-apparaat. Na succesvolle koppeling wordt "Paired" (Gekoppeld) weergegeven op het display, evenals de naam van het Bluetooth-apparaat. Druk nogmaals op [] om de koppeling van het geselecteerde Bluetooth-apparaat te verbreken ("Unpaired" (Ontkoppeld) wordt weergegeven op het display).

OPMERKING
Wanneer de D3045 wordt ingeschakeld vanuit de stand-by modus, wordt een Bluetooth-apparaat dat in de Bluetooth-zendmodus is gekoppeld, niet automatisch gekoppeld.

BESCHIKBAARHEID VAN BLUETOOTH
Bluetooth kan worden in- of uitgeschakeld met de volgende methode.

• BT ON (detecteerbaar): Houd de knop [BASS] ingedrukt totdat BT ON op het display wordt weergegeven.
• BT OFF (onzichtbaar): Houd de knop [BASS] ingedrukt totdat BT OFF op het display wordt weergegeven.

MASTER QUALITY AUTHENTICATED

Master Quality Authenticated (MQA) is een revolutionaire end-to-end technologie die is ingebouwd in de D 3045 en die audio van masterkwaliteit vastlegt en levert. De D 3045 bevat een krachtige decoder en audioweergave voor het MQA-systeem. Dit zorgt ervoor dat MQA-gecodeerde audiobestanden precies klinken zoals de bron. De D 3045 accepteert en speelt MQA-content af van Computer, Optical 1, Optical 2 en Coaxial-bronnen.

MQA-INDICATOREN
"MQA" of "MQA." wordt op het display weergegeven, wat aangeeft dat het apparaat een MQA-bestand decodeert en afspeelt.
MQA: Geeft decodering en afspelen van een MQA-bestand aan en duidt de herkomst aan om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal.

MQA. : Geeft het afspelen aan van een MQA Studio-bestand dat in de studio is goedgekeurd door de artiest/producer of is geverifieerd door de auteursrechthebbende.

FOOBAR2000 VOOR MQA-WEERGAVE
foobar2000 is een geavanceerde freeware audiospeler voor het Windows-platform en is ook beschikbaar voor macOS-, iOS- en Android-gebruikers. foobar2000 ondersteunt bit perfecte weergave die vereist is voor MQA.

• Het volgende download- en installatieproces van foobar2000 kan zonder voorafgaande kennisgeving worden gewijzigd. Download altijd de nieuwste freeware-versie.
• De onderstaande voorbeeldinstallatiegids is voor Windows-gebruikers. De Foobar2000-versie voor Mac-, Android- of iOS-gebruikers is ook beschikbaar via www.foobar2000.org/download.

FOOBAR2000 INSTALLEREN VOOR HET WINDOWS-PLATFORM

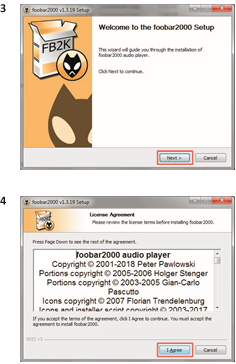

1. Download de nieuwste foobar2000 freeware van www.foobar2000.org/download.

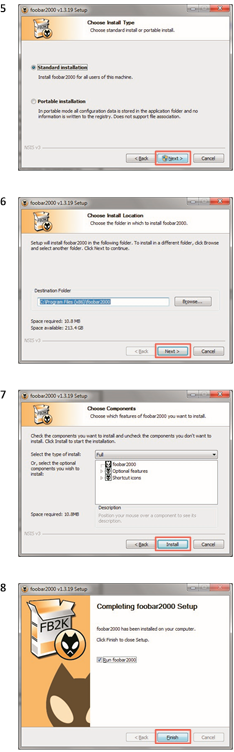

2. Open en voer het gedownloade bestand uit om de foobar2000 audiospeler te installeren. Volg de opdrachtprompts om de installatie te voltooien.



9. Download de WASAPI output plug-in voor Foobar2000 van www.foobar2000.org/components/view/foo_out_wasapi

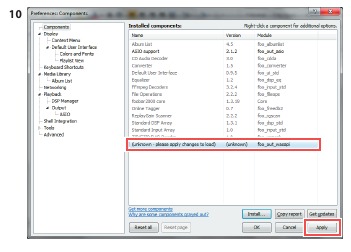

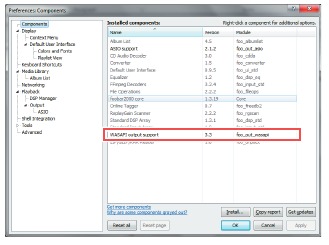

12. Start foobar2000. Ga naar Bestand Voorkeuren Componenten. Controleer of "WASAPI output support" (WASAPI-uitvoerondersteuning) al is geïnstalleerd.

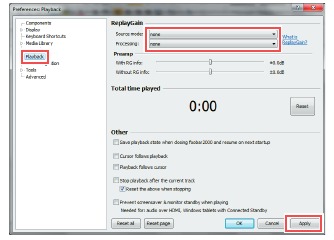

13. Ga naar het tabblad "Playback" (Afspelen). Zorg er onder "Replay/Gain" voor dat zowel "Source Mode" (Bronmodus) als "Processing" (Verwerking) zijn ingesteld op "None" (Geen). Selecteer "Apply" (Toepassen) om de instelling te bevestigen.

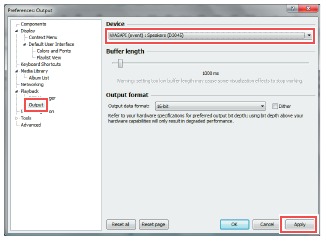

14. Gebruik een Type A naar Type B USB-connector (niet meegeleverd) en sluit de "COMPUTER"-poort van de D3045 aan op de bijbehorende USB-poort van uw computer. Selecteer de optie "Output" (Uitvoer) op het tabblad "Playback" (Afspelen). Selecteer onder "Device" (Apparaat) "WASAPI (event): Speakers (D3045)" of "WASAPI (push): Speakers (D3045)" en vervolgens "Apply" (Toepassen).

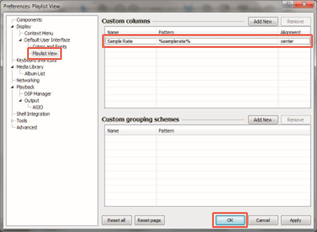

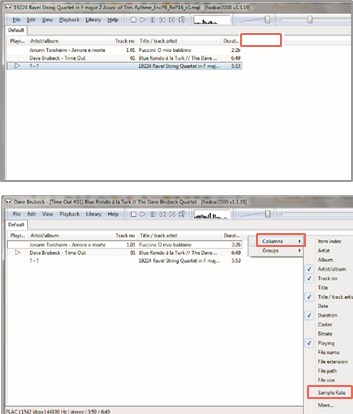

15. De kolomkop voor samplefrequentie is niet standaard. Voer de samplefrequentie handmatig in zoals hieronder weergegeven.
    Bestand Voorkeuren Weergave Standaard gebruikersinterface Afspeellijstweergave Aangepaste kolommen Naam Samplefrequentie Patroon %samplerate% OK

16. Activeer Samplefrequentie in de afspeellijstweergave door een plek in de kop te selecteren en er met de rechtermuisknop op te klikken. Kolommen Samplefrequentie. U kunt andere indicatoren selecteren, zoals Bit Rate (Bitsnelheid), File Size (Bestandsgrootte) en andere.

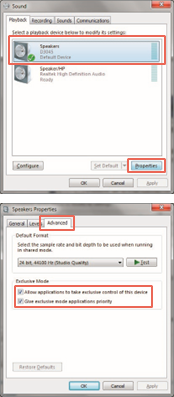

17. Selecteer het weergaveapparaat voor uw computer. Selecteer "D3045" als de standaardluidspreker. De onderstaande reeks is slechts een richtlijn en kan verschillen afhankelijk van de Windows-versie van uw computer.
    Configuratiescherm Hardware en geluiden Geluid Audioapparaten beheren Afspelen Luidsprekers D3045 Als standaard instellen

18. Met D3045 als de standaardluidspreker, ga naar "Properties" (Eigenschappen) en vervolgens naar "Advanced" (Geavanceerd). Zorg ervoor dat beide opties onder "Exclusive Mode" (Exclusieve modus) zijn geselecteerd.

19. De foobar2000-installatie is nu voltooid. Selecteer foobar2000 om MQA-bestanden van uw computer naar D3045 af te spelen.

AUTOMATISCHE STAND-BY
De D 3045 kan zo worden ingesteld dat hij automatisch naar de stand-by modus gaat als er binnen 30 minuten geen interactie met de gebruikersinterface is en geen actieve broninvoer. De automatische stand-by modus kan worden in- of uitgeschakeld met de volgende stappen.

AUTOMATISCHE STAND-BY MODUS INSCHAKELEN

• Houd in de stand-by modus de "OFF"-knop van de AMP 3-afstandsbediening ingedrukt totdat de (Stand-by) indicator één keer knippert.
• In de werkingsmodus en met de automatische stand-by ingeschakeld, gaat de D 3045 automatisch naar de stand-by modus als er binnen 30 minuten geen interactie met de gebruikersinterface is en geen actieve broninvoer.

AUTOMATISCHE STAND-BY MODUS UITSCHAKELEN

• Houd in de stand-by modus de "OFF"-knop van de AMP 3-afstandsbediening ingedrukt totdat de (Stand-by) indicator twee keer knippert.
• In de werkingsmodus en met de automatische stand-by uitgeschakeld, gaat de D 3045 nooit naar de stand-by modus, tenzij dit rechtstreeks wordt gestart door op de (Stand-by) schakelaar op het bovenpaneel of de OFF-knop van de AMP 3-afstandsbediening te drukken.

AUTO SENSE
De Auto Sense-functie zorgt ervoor dat de D 3045 uit de stand-by modus ontwaakt wanneer hij wordt geactiveerd door een actieve broninvoer.

VOORWAARDEN VOOR AUTO SENSE

• Om Auto Sense te laten werken, moet Auto Standby zijn ingesteld op ON en moet de D 3045 eerst naar de stand-by modus gaan.
• Als IR Learning met de afstandsbediening van de tv is voltooid en de D 3045 naar de stand-by modus gaat, wordt Auto Sense geactiveerd bij detectie van een actief broningangssignaal alleen van de OPTICAL 1- of OPTICAL 2-ingangen.
• Onder deze voorwaarde ontwaakt de D 3045 en schakelt automatisch over naar OPTICAL 1 of OPTICAL 2.
• Als er geen IR Learning is uitgevoerd, wordt Auto Sense geactiveerd bij detectie van een actief broningangssignaal. Met uitzondering van de analoge ingang schakelt het apparaat in op de bron die het apparaat in de werkingsmodus heeft geactiveerd.
• De D3045 ontwaakt altijd naar Line 2 wanneer deze wordt geactiveerd door een actieve analoge ingang (Line 1, Line 2 of Phono).

AUTO SENSE MODUS INSCHAKELEN

• Houd in de stand-by modus de knop "SOURCE " op de AMP 3-afstandsbediening ingedrukt totdat het pictogram op het bovenste scherm ontwaakt en één keer knippert.

AUTO SENSE MODUS UITSCHAKELEN

• Houd in de stand-by modus de knop "SOURCE " op de AMP 3-afstandsbediening ingedrukt totdat het pictogram op het bovenste scherm ontwaakt en twee keer knippert.

TV CONNECT
TV Connect is een nieuwe softwarematige functie waarmee de D 3045 het geluid voor uw tv kan leveren. Met TV Connect kan de D 3045 de commando's voor dempen en volumeregeling van elke afstandsbediening van de tv leren. Bovendien schakelt de D 3045 automatisch in op de OPTICAL-bron bij detectie van een digitaal tv-uitgangssignaal bij de OPTICAL 1- of OPTICAL 2-ingang.*
Met TV Connect volledig geïntegreerd, kunt u uw tv-afstandsbediening gebruiken om de volgende functies van D 3045 te beheren:

1. Volume omhoog/omlaag aanpassen
2. MUTE-functie in- of uitschakelen
3. D 3045 inschakelen

UW D 3045 CONFIGUREREN MET TV CONNECT
Voor de TV Connect-installatie moet de digitale optische uitgang van uw tv worden aangesloten op de OPTICAL 1- of OPTICAL 2-ingang van uw D 3045. Met deze installatie en met de juiste configuratie, wanneer u uw tv inschakelt, schakelt de D 3045 in vanuit de stand-by modus en wordt de tv-ingang (OPTICAL 1 of OPTICAL 2) automatisch geselecteerd.* De D 3045 kan ook worden geactiveerd door op de op het bovenpaneel en de aan/uit-knop van de AMP 3-afstandsbediening of de afstandsbediening van de tv te drukken.
De volgende configuraties zijn nodig om TV Connect te integreren met uw D 3045.

• Automatische stand-by modus inschakelen.
• Auto Sense modus inschakelen.
• Voer IR (infrarood) learning uit met de afstandsbediening van de tv.

AUTOMATISCHE STAND-BY MODUS INSCHAKELEN
Houd in de stand-by modus de "OFF"-knop van de AMP 3-afstandsbediening enkele seconden ingedrukt totdat alle indicatoren op het voorste scherm ontwaken en één keer knipperen.

AUTO SENSE MODUS INSCHAKELEN
Houd in de stand-by modus de knop "SOURCE "” op de AMP 3-afstandsbediening ingedrukt totdat het pictogram op het bovenste scherm ontwaakt en één keer knippert.

IR LEARNING UITVOEREN MET DE AFSTANDSBEDIENING VAN DE TV
Richt of wijs de D 3045 of de afstandsbediening van de tv op het voorscherm van de D 3045 bij het uitvoeren van de onderstaande procedure.

* Afhankelijk van het feit of de D 3045 eerst naar de netwerkstand-by modus gaat na 30 minuten inactiviteit.
** Power ON (Inschakelen), Vol+ (Volume+), Vol- (Volume-) en Mute (Dempen) kunnen in elke volgorde of sequentie worden geleerd.

INTERNE LUIDSPREKERS VAN DE TV UITSCHAKELEN (INDIEN AANWEZIG)
Het wordt aanbevolen om de interne luidsprekers van de tv uit te schakelen, zodat alleen de D 3045 te horen is. Deze instelling is meestal toegankelijk via het Setup Menu van de tv. Raadpleeg de gebruiksaanwijzing van uw tv voor instructies die specifiek zijn voor uw merk en model tv.

GELEERDE IR-CODES WISSEN
Om geleerde IR-codes te verwijderen

• Houd de knop [MUTE] op de afstandsbediening van de D 3045 ingedrukt. Wanneer "LEARNING... Choose One Key" (LEREN... Kies één toets) wordt weergegeven, houd [MUTE] dan nogmaals ingedrukt. Geleerde IR-codes worden verwijderd wanneer het display de leermodus verlaat en terugkeert naar de huidige bron.

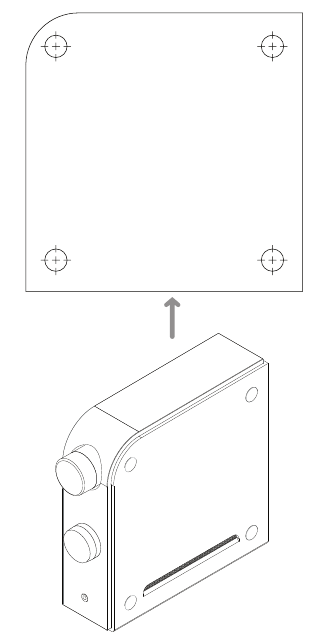

INSTALLATIEHANDLEIDING VOOR POTEN
De koepelvormige poten worden geleverd voor optionele installatie. Er zijn twee manieren om de poten te installeren volgens de onderstaande voorgestelde methoden. U kunt een sjabloon genereren voor de juiste plaatsing van de poten.


OPMERKING
Zorg ervoor dat de D 3045 met de geïnstalleerde poten stabiel en evenwichtig is en niet kan omvallen.

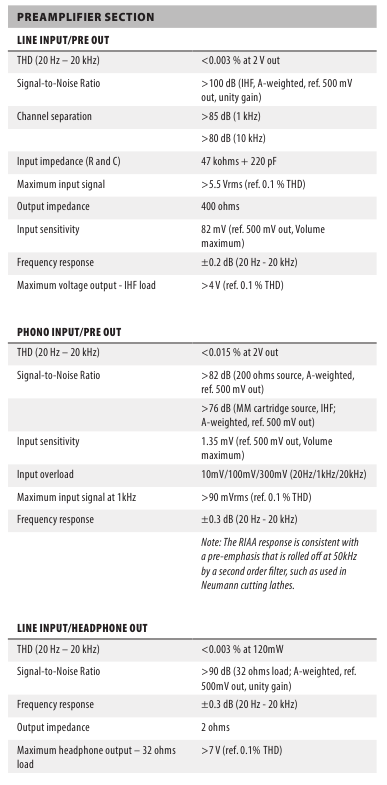

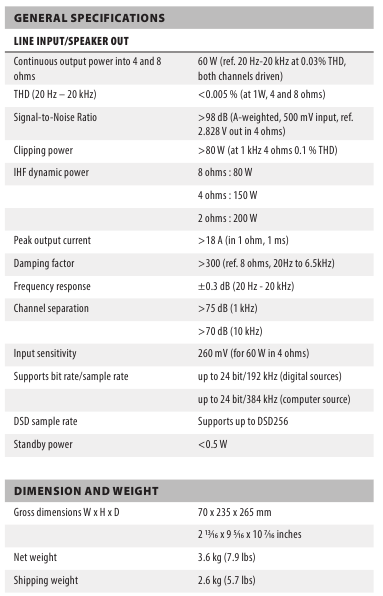

SPECIFICATIES

Alle specificaties zijn gemeten volgens de IHF 202 CEA 490-AR-2008-norm. THD wordt gemeten met behulp van AP AUX 0025 passief filter en AES 17 actief filter.


* - Bruto afmetingen zijn inclusief volumeknop en verlengde aansluitingen op het achterpaneel.

www.NADelectronics.com

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees de instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt bediend.
2. Bewaar de instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. Neem waarschuwingen in acht - Alle waarschuwingen op het product en in de bedieningsinstructies moeten in acht worden genomen.
4. Volg de instructies - Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
5. Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het reinigt. Gebruik geen vloeibare of spuitbusreinigers. Gebruik een vochtige doek voor het reinigen.
6. Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wastafel, gootsteen of wasbak; in een vochtige kelder; of in de buurt van een zwembad, en dergelijke.
8. Accessoires - Plaats dit product niet op een onstabiele wagen, standaard, statief, beugel of tafel. Het product kan vallen, wat ernstig letsel kan veroorzaken bij een kind of volwassene en ernstige schade aan het product. Gebruik het alleen met een wagen, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of die met het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en gebruikmaken van een montageaccessoire dat door de fabrikant wordt aanbevolen.
9. Wagen - Een combinatie van een product en een wagen moet met zorg worden verplaatst. Snel stoppen, overmatige kracht en ongelijke oppervlakken kunnen ervoor zorgen dat de combinatie van product en wagen omvalt.
10. Ventilatie - Er zijn sleuven en openingen in de kast aangebracht voor ventilatie om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of ander soortgelijk oppervlak te plaatsen. Dit product mag niet in een inbouwinstallatie zoals een boekenkast of rek worden geplaatst, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
11. Stroombronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven en moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardingsaansluiting. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw productdealer of het plaatselijke energiebedrijf.
12. Bescherming netsnoer - Netsnoeren moeten zo worden geleid dat er niet op gelopen kan worden en dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegenaan worden geplaatst, waarbij bijzondere aandacht moet worden besteed aan snoeren bij stekkers, contactdozen en het punt waar ze het product verlaten.
13. Netsnoer - Wanneer de netstekker of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.
14. Aarding buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, bevat informatie over de juiste aarding van de mast en de ondersteunende constructie, aarding van de invoerdraad naar een antenne-ontladingseenheid, afmeting van aardingsgeleiders, locatie van antenne-ontladingseenheid, aansluiting op aardelektroden en vereisten voor de aardelektrode.
    OPMERKING VOOR INSTALLATEUR VAN CATV-SYSTEEM
    Deze herinnering is bedoeld om de CATV-systeeminstallateur te wijzen op sectie 820-40 van de NEC, die richtlijnen geeft voor een goede aarding en in het bijzonder specificeert dat de kabelaarde moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.

15. Bliksem - Voor extra bescherming van dit product tijdens onweer, of wanneer het gedurende lange perioden onbeheerd en ongebruikt wordt achtergelaten, haal de stekker uit het stopcontact en koppel de antenne of het kabelsysteem los. Dit voorkomt schade aan het product als gevolg van bliksem en stroomstoten.
16. Elektriciteitsleidingen - Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in dergelijke elektriciteitsleidingen of circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste voorzichtigheid worden betracht om te voorkomen dat dergelijke elektriciteitsleidingen of circuits worden aangeraakt, aangezien contact ermee fataal kan zijn.
17. Overbelasting - Overbelast stopcontacten, verlengsnoeren of integrale contactdozen niet, omdat dit kan leiden tot brand of elektrische schokken.
18. Vlambronnen - Er mogen geen open vlambronnen, zoals brandende kaarsen, op het product worden geplaatst.
19. Binnendringen van voorwerpen en vloeistoffen - Duw nooit voorwerpen van welke aard dan ook via openingen in dit product, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die brand of elektrische schokken kunnen veroorzaken. Mors nooit vloeistoffen van welke aard dan ook op het product.
20. Koptelefoons - Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorverlies veroorzaken.
21. Schade die onderhoud vereist - Haal de stekker van dit product uit het stopcontact en laat het onderhoud over aan gekwalificeerd onderhoudspersoneel onder de volgende omstandigheden:
    1. Wanneer het netsnoer of de stekker is beschadigd.
    2. Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
    3. Als het product is blootgesteld aan regen of water.
    4. Als het product niet normaal werkt door de bedieningsinstructies te volgen. Stel alleen die bedieningselementen af die in de bedieningsinstructies worden behandeld, omdat een onjuiste afstelling van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden vereist door een gekwalificeerde technicus om het product weer normaal te laten werken.
    5. Als het product is gevallen of op enigerlei wijze is beschadigd.
    6. Wanneer het product een duidelijke verandering in prestaties vertoont - dit duidt op de noodzaak van onderhoud.
22. Vervangende onderdelen - Wanneer vervangende onderdelen nodig zijn, zorg er dan voor dat de servicemonteur vervangende onderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of die dezelfde kenmerken hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
23. Veiligheidscontrole - Vraag de servicemonteur na voltooiing van service of reparaties aan dit product om veiligheidscontroles uit te voeren om te bepalen of het product in de juiste staat verkeert.
24. Wand- of plafondmontage - Het product mag alleen aan een muur of plafond worden gemonteerd zoals aanbevolen door de fabrikant.

De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die groot genoeg kan zijn om een risico op elektrische schokken voor personen te vormen
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

DE APPARATUUR MOET WORDEN AANGESLOTEN OP EEN GEAARD STOPCONTACT.

MET BETREKKING TOT DE PLAATSING
Om een goede ventilatie te behouden, moet u ervoor zorgen dat er een ruimte rond het apparaat is (vanaf de grootste buitenafmetingen inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder weergegeven.
Linker- en rechterpaneel: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 10 cm

Referenties

• Download foobar2000
• NAD Electronics | High Performance Hi-Fi and Home Theatre
• foobar2000: Components Repository - WASAPI output support
• NAD Electronics | High Performance Hi-Fi and Home Theatre

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD D3045 Handleiding

Beschikbare talen
