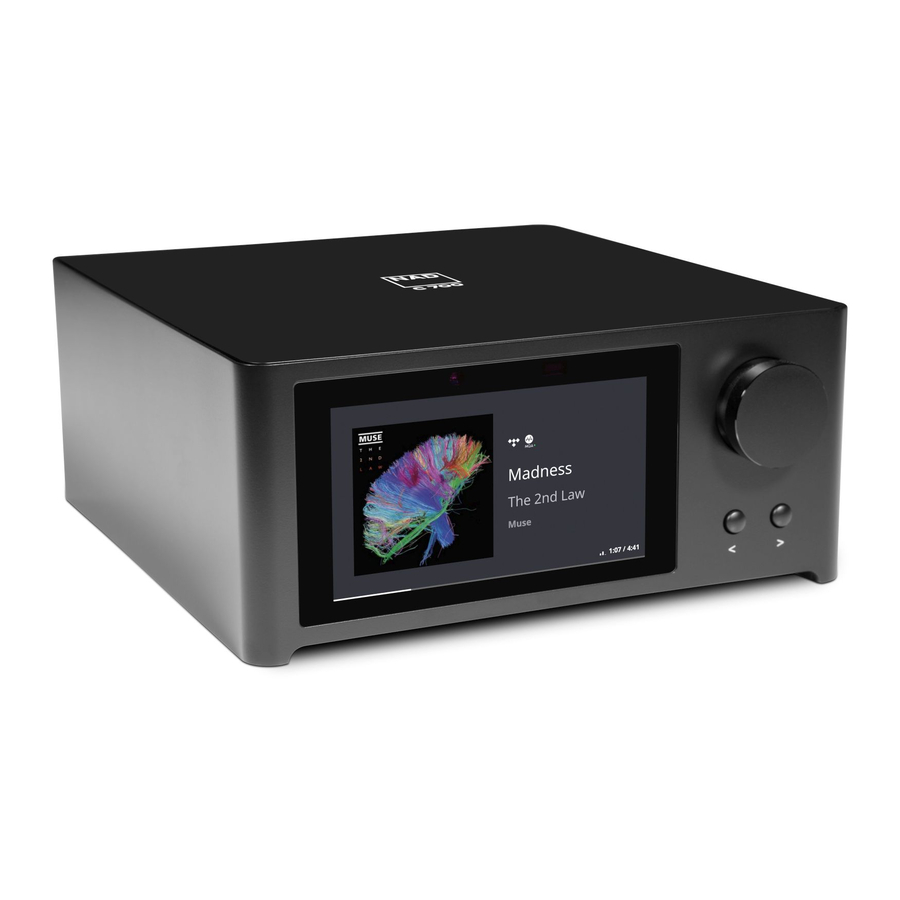

NAD C700 - Handleiding BluOS Streaming-versterker

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

• Instructies lezen - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt bediend.
• Instructies bewaren - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
• Waarschuwingen in acht nemen - Alle waarschuwingen op het product en in de bedieningsinstructies moeten worden opgevolgd.
• Instructies opvolgen - Alle bedienings- en gebruiksinstructies moeten worden opgevolgd.
• Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het schoonmaakt. Gebruik geen vloeibare of spuitbusreinigers. Gebruik een vochtige doek om schoon te maken.
• Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
• Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wastafel, gootsteen of wastobbe; in een natte kelder; of in de buurt van een zwembad en dergelijke.
• Accessoires - Plaats dit product niet op een onstabiele kar, standaard, statief, beugel of tafel. Het product kan vallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het product ernstig kan worden beschadigd. Gebruik het product alleen met een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of die bij het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en moet een montageaccessoire gebruiken dat door de fabrikant wordt aanbevolen.
•
  Kar - Een product- en karcombinatie moet met zorg worden verplaatst.
  Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de product- en karcombinatie omvalt.
• Ventilatie - Sleuven en openingen in de behuizing zijn bedoeld voor ventilatie om een betrouwbare werking van het product te garanderen en om het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of ander soortgelijk oppervlak te plaatsen. Dit product mag niet worden geplaatst in een ingebouwde installatie zoals een boekenkast of rek, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
• Stroombronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringlabel staat aangegeven en moet worden aangesloten op een WANDcontactdoos met een beschermende aardverbinding. Als u niet zeker bent van het type stroomvoorziening in uw huis, raadpleeg dan uw productdealer of het plaatselijke energiebedrijf.
• Bescherming netsnoer - Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen of dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegenaan worden geplaatst, waarbij speciale aandacht moet worden besteed aan snoeren bij stekkers, contactdozen en het punt waar ze het product verlaten.
• Netstekker - Wanneer de netstekker of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.
• Aarding buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, bevat informatie met betrekking tot de juiste aarding van de mast en ondersteunende constructie, aarding van de aanvoerdraad naar een antenne-ontladingseenheid, grootte van aardgeleiders, locatie van antenne-ontladingseenheid, aansluiting op aardelektroden en vereisten voor de aardelektrode.
• Bliksem - Voor extra bescherming van dit product tijdens een onweersbui, of wanneer het voor langere tijd onbeheerd en ongebruikt wordt achtergelaten, haal dan de stekker uit het stopcontact en ontkoppel de antenne of het kabelsysteem. Dit voorkomt schade aan het product als gevolg van bliksem en stroomstoten.
• Elektriciteitsleidingen - Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in dergelijke elektriciteitsleidingen of circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste zorg worden betracht om te voorkomen dat u dergelijke elektriciteitsleidingen of circuits aanraakt, aangezien contact ermee dodelijk kan zijn.
•
  Overbelasting - Overbelast geen stopcontacten, verlengsnoeren of geïntegreerde contactdozen, omdat dit kan leiden tot brand- of elektrocutiegevaar.
• Vlambronnen - Er mogen geen open vlambronnen, zoals brandende kaarsen, op het product worden geplaatst.
•
  Binnendringen van voorwerpen en vloeistoffen - Steek nooit voorwerpen van welke aard dan ook door openingen in dit product, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die brand of elektrische schokken kunnen veroorzaken. Mors nooit vloeistoffen van welke aard dan ook op het product.
• Koptelefoons - Overmatige geluidsdruk van oortelefoons en koptelefoons kan gehoorverlies veroorzaken.
• Schade die service vereist - Haal de stekker van dit product uit het stopcontact en laat het onder de volgende omstandigheden nakijken door gekwalificeerd servicepersoneel:
  • Wanneer het netsnoer of de stekker is beschadigd.
  • Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
  • Als het product is blootgesteld aan regen of water.
  • Als het product niet normaal werkt door de bedieningsinstructies te volgen. Stel alleen die bedieningselementen af die in de bedieningsinstructies worden behandeld, aangezien een onjuiste afstelling van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden door een gekwalificeerde technicus vereist om het product in zijn normale werking te herstellen.
  • Als het product is gevallen of op enigerlei wijze is beschadigd.
  • Wanneer het product een duidelijke verandering in prestaties vertoont - dit duidt op de noodzaak van service.
•
  Vervangende onderdelen - Wanneer vervangende onderdelen nodig zijn, zorg er dan voor dat de servicemonteur vervangende onderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of die dezelfde kenmerken hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
• Batterijverwijdering - Houd bij het weggooien van gebruikte batterijen rekening met de overheidsvoorschriften of de regels van de milieuvoorlichting die in uw land of regio van toepassing zijn.
• Veiligheidscontrole - Vraag na het voltooien van service of reparaties aan dit product de servicemonteur om veiligheidscontroles uit te voeren om vast te stellen dat het product in de juiste bedrijfsconditie verkeert.
• Wand- of plafondmontage - Het product mag alleen aan een muur of plafond worden gemonteerd zoals aanbevolen door de fabrikant.

DE BLIKSEMFLITS MET PIJLPUNT-SYMBOOL, BINNEN EEN GELIJKZIJDIGE DRIEHOEK, IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN NIET-GEÏSOLEERDE "GEVAARLIJKE SPANNING" BINNEN DE BEHUIZING VAN HET PRODUCT DIE VAN VOLDOENDE MAGNITUDE KAN ZIJN OM EEN RISICO OP ELEKTRISCHE SCHOKKEN VOOR PERSONEN TE VORMEN

HET UITROEPTEKEN BINNEN EEN GELIJKZIJDIGE DRIEHOEK IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN BELANGRIJKE BEDIENINGS- EN ONDERHOUDSINSTRUCTIES (SERVICING) IN DE LITERATUUR DIE BIJ HET APPARAAT WORDT GELEVERD.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

SCHOKGEVAAR - NIET OPENEN

VOORZICHTIGHEID BIJ PLAATSING
Om een goede ventilatie te behouden, moet u ervoor zorgen dat er een ruimte rond het apparaat is (vanaf de grootste buitenafmetingen inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder weergegeven.
Linker- en rechterpanelen: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 10 cm

MPE HERINNERING

Om te voldoen aan de FCC/IC RF-blootstellingsvereisten, moet een afstand van 20 cm of meer worden aangehouden tussen de antenne van dit apparaat en personen tijdens de werking van het apparaat. Om naleving te garanderen, wordt gebruik op kortere afstand dan deze niet aanbevolen.

RAADPLEEG BIJ TWIJFEL EEN BEVOEGD ELEKTRICIEN.

Dit product is vervaardigd in overeenstemming met de radio-interferentie-eisen van EEG-RICHTLIJN 2004/108/EG.

OPMERKINGEN OVER MILIEUBESCHERMING

Aan het einde van zijn levensduur mag dit product niet met het normale huishoudelijke afval worden weggegooid, maar moet het worden teruggebracht naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en de verpakking wijst hierop.

De materialen kunnen worden hergebruikt in overeenstemming met hun markeringen. Door hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uw plaatselijke administratiekantoor kan u adviseren over het verantwoordelijke afvalverwerkingspunt.

INLEIDING

WAT ZIT ER IN DE DOOS

In de verpakking van uw C 700 vindt u

• Twee afneembare netsnoeren
• Snelstartgids

OPMERKING
Volg de meegeleverde snelstartgids om aan de slag te gaan met uw C 700.

BEWAAR DE VERPAKKING
Bewaar de doos en de verpakking waarin de C 700 werd geleverd. Mocht u verhuizen of uw C 700 moeten vervoeren, dan is dit de veiligste container om te gebruiken. We hebben al te veel verder perfecte componenten beschadigd zien raken tijdens het transport door een gebrek aan een geschikte verzenddoos. Dus bewaar die doos alstublieft!

FABRIEKSINSTELLINGEN HERSTELLEN

Fabrieksinstellingen herstellen wordt aanbevolen als uw C 700 niet functioneert of als de internetfirmware-upgrade is mislukt. Alle aanpassingen, inclusief Wi-Fi-netwerkconfiguratie, gedeelde bestanden en opgeslagen afspeellijsten, gaan verloren. Ze moeten opnieuw worden gemaakt nadat de fabrieksinstellingen zijn hersteld.

C 700 kan worden teruggezet naar de fabrieksinstellingen met behulp van een van de volgende methoden.

Via het display op het voorpaneel

Ga naar de menu-optie Settings - Other (Instellingen - Overige) en selecteer Factory Reset (Fabrieksinstellingen herstellen) om het herstellen van de C 700 naar de fabrieksinstellingen te starten. Volg de aanwijzingen.

Geforceerd herstellen van de fabrieksinstellingen

1. Koppel de stekker van het stopcontact los.
2. Houd de standby-knop op het achterpaneel ingedrukt en steek tegelijkertijd de stekker weer in het stopcontact. Laat de standby-knop niet los.
3. Nadat u de standby-knop ongeveer 30 seconden hebt ingedrukt, knippert de NAD-logo-indicator rood.
4. Laat de standby-knop los zodra de NAD-logo-indicator rood knippert.
5. Een succesvolle fabrieksreset wordt aangegeven doordat het apparaat opnieuw opstart.

• Voor een draadloze verbinding keert C 700 terug naar de Hotspot-modus en wordt de NAD-logo-indicator continu wit.
• Voor een bekabelde verbinding maakt C 700 eenvoudigweg verbinding alsof het een nieuwe speler is en wordt de NAD-logo-indicator continu wit.

Als u de standby-knop op enig moment loslaat voordat de NAD-logo-indicator rood begint te knipperen, wordt het herstellen van de fabrieksinstellingen geannuleerd en blijft de C 700 in de Upgrade-modus. Start de procedure voor het herstellen van de fabrieksinstellingen gewoon opnieuw.

SNELSTARTGIDS

Deze eenvoudige gids helpt u om aan de slag te gaan met uw C 700.

Uw C 700 kan via een bekabelde of draadloze verbinding met uw thuisnetwerk worden verbonden.

• Om een bekabelde en draadloze verbinding tot stand te brengen, moet u ervoor zorgen dat een breedbandrouter die Ethernet- en/of Wi-Fi-standaarden ondersteunt, is ingesteld en beschikbaar is.
• Tablets, smartphones en andere toepasselijke apparaten die het iOS- (Apple) of Android-besturingssysteem ondersteunen, kunnen worden gebruikt als controller voor mobiele apparaten. Deze apparaten worden niet meegeleverd met uw C 700.
• Download en installeer de bijbehorende "BluOS Controller"-app voor uw apparaat.
• De BluOS-app is beschikbaar als een mobiele app voor Android, iOS, Kindle en als een desktop-app voor Windows- en macOS-computers.
• Mobiele apps worden afgehandeld door de respectieve App Store van de mobiele apparaten.
• Desktop-apps kunnen rechtstreeks worden gedownload van de Bluesound-homepage - https://www.bluesound.com

BEKABELDE VERBINDING

Sluit met behulp van een Ethernet-kabel (niet meegeleverd) het ene uiteinde aan op de LAN-poort van de C 700 en het andere uiteinde rechtstreeks op uw bekabelde netwerk of router.

DRAADLOZE VERBINDING

Het proces is heel eenvoudig, maar verschilt enigszins tussen iOS- (Apple) en Android-apparaten. Volg de onderstaande instructies voor de smartphone of tablet die op u van toepassing is. Windows- en Mac-gebruikers raadplegen de instructies onder Draadloze handmatige installatie hieronder.

ANDROID

1. Open de app. De app kan u onmiddellijk vragen "New Players detected" (Nieuwe spelers gedetecteerd), selecteer "Setup Now" (Nu instellen).
   1. Als u geen prompt krijgt, opent u de spelerlade door op het startpictogram in de rechterbovenhoek van de app te drukken.
   2. Scrol naar de onderkant en selecteer "Add a Player" (Speler toevoegen) om de Easy Setup Wizard te starten.
   3. Selecteer de unieke netwerk-ID* van uw C 700 in het venster Players detected (Spelers gedetecteerd).
   4. Selecteer uw Wi-Fi-thuisnetwerk in het vervolgkeuzemenu "Choose a Wi-Fi Network" (Kies een Wi-Fi-netwerk).
   5. Als uw Wi-Fi-thuisnetwerk niet wordt weergegeven of verborgen is, selecteert u "Manual SSID Entry" (Handmatige SSID-invoer). Voer de netwerknaam of de toepasselijke draadloze netwerknaam in.
   6. Selecteer de "Network Security" (Netwerkbeveiliging) die uw netwerk gebruikt.
2. Voer het Wi-Fi-wachtwoord van uw thuisnetwerk in het daarvoor bestemde veld in en selecteer "OK" (OK).
3. Voer de "Player Name" (Spelernaam) in die u wilt dat uw C 700 heeft, zodat deze gemakkelijker te identificeren is in de spelerlade. De netwerkinstallatieverbinding verloopt automatisch.
4. De netwerkinstallatieverbinding is voltooid wanneer "Setup Complete" (Installatie voltooid) wordt weergegeven in de app.

* De unieke netwerk-ID van de C 700 wordt weergegeven als de productnaam (d.w.z. C 700), direct gevolgd door de laatste vier cijfers in het MAC-adres (Machine Access Control) (voorbeeld: C 700-001A). Het volledige 12-cijferige MAC-adres staat afgedrukt op een sticker op het achterpaneel of de onderkant van de C 700.

iOS

1. Open de app. Selecteer het startpictogram in de rechterbovenhoek van de app.
2. Scrol naar de onderkant en selecteer "Add a Player" (Speler toevoegen) om de Easy Setup Wizard te starten.
3. Zoals geïllustreerd, drukt u op de startknop en opent u de iOS-instellingen-app om het Wi-Fi-netwerk te selecteren waarmee u verbinding wilt maken.
4. Selecteer vanuit dezelfde iOS-instellingen-app de unieke netwerk-ID* van uw C 700. Volg de aanwijzingen.
5. De netwerkinstallatieverbinding is voltooid wanneer "All Done!" (Klaar!) wordt weergegeven in de app.

Als de bovenstaande methode niet werkt of als u een Windows-pc of Apple Mac gebruikt, kan Draadloze handmatige installatie worden uitgevoerd.

DRAADLOZE HANDMATIGE INSTALLATIE

1. Selecteer de unieke netwerk-ID* van uw C 700 in het menu met Wi-Fi-installatieverbindingsinstellingen van uw tablet, smartphone of computer en maak er verbinding mee.
2. Het menuvenster "...Control Panel" (…Configuratiescherm) zou automatisch moeten worden geopend. Zo niet, open dan de webbrowser van uw apparaat en ga naar http://10.1.2.3.
3. Selecteer "Configure Wi-Fi" (Wi-Fi configureren) in het menu "...Control Panel" (…Configuratiescherm). Selecteer uw netwerk of de toepasselijke draadloze netwerknaam (SSID) in het vervolgkeuzemenu "Configure Wireless" (Draadloos configureren).
4. Voer het draadloze wachtwoord (wachtwoordzin, WEP/WAP-sleutel, indien van toepassing) van uw netwerk in in het veld "Enter password or key (if protected)" (Voer wachtwoord of sleutel in (indien beveiligd)).
5. Selecteer een "Player name" (Spelernaam) in de vervolgkeuzelijst of gebruik het schermtoetsenbord om een aangepaste kamernaam te maken in het veld "Custom name" (Aangepaste naam).
6. Selecteer "Update" (Update) om al uw instellingen op te slaan en de installatieverbinding van uw C 700 te voltooien. Vergeet niet terug te gaan naar het gedeelte Wi-Fi-instellingen van uw apparaat om te bevestigen dat het opnieuw is verbonden met het juiste Wi-Fi-netwerk.

Uw C 700 is nu verbonden met uw Wi-Fi-netwerk en klaar voor gebruik met de BluOS-controller-app.

Zorg er altijd voor dat uw C 700 is bijgewerkt met de nieuwste firmware. Ga naar de productpagina van de C 700 op nadelectronics.com voor informatie over firmware-updates.

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

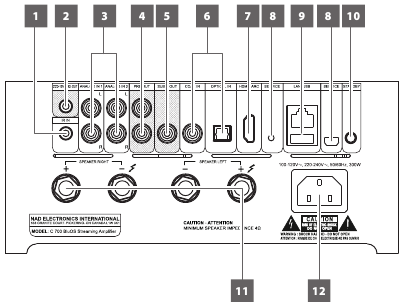

ACHTERAANZICHT

LET OP!
Zorg ervoor dat de C 700 is uitgeschakeld of losgekoppeld van het stopcontact voordat u verbindingen maakt. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen tijdens het maken of verbreken van signaal- of AC-stroomverbindingen.

1. IR IN

• Deze ingang is verbonden met de uitgang van een IR-repeater (infrarood) (Xantech of vergelijkbaar) of IR-uitgang van een ander compatibel apparaat om de C 700 vanaf een externe locatie te kunnen bedienen.

IR LEARNING
IR Learning stelt elke IR-afstandsbediening in staat om basis afstandsbedieningscodes van BluOS te leren. Met de geleerde codes kan de geconfigureerde afstandsbediening worden gebruikt om uw speler aan te sturen.

• Om IR-afstandsbedieningsopdrachten in uw C 700 te programmeren, gaat u naar het menu Settings (Instellingen) van de BluOS-app, selecteert u Player (Speler), IR Remote (IR-afstandsbediening) en vervolgens IR Learning (IR leren).
• Selecteer de gewenste functie in het IR Remote-menu, richt een IR-afstandsbediening op het apparaat en druk op de knop om die functie uit te voeren.
• Zodra dit is gelukt, verschijnt er een vinkje naast de geprogrammeerde functie. U kunt nu de IR-afstandsbediening gebruiken om de C 700 te bedienen met de geprogrammeerde functies.

2. +12V TRIGGER OUT

• De +12V TRIGGER OUT wordt gebruikt voor het aansturen van externe apparatuur die is uitgerust met een +12V trigger-ingang.
• Sluit deze +12V TRIGGER OUT aan op de bijbehorende +12V DC-ingang van de andere apparatuur met behulp van een kabel met een 3,5 mm mannelijke stekker.
• Deze uitgang is 12V wanneer de C 700 AAN staat en 0V wanneer deze UIT staat of in stand-by staat.

3. ANALOG IN 1-2

• Ingang voor lijnniveau bronnen zoals cd-speler, tuner of andere compatibele apparaten. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter "Audio Output" van het bronapparaat aan te sluiten op deze lijningangs poorten.
• De bronnen verschijnen als "Analog Input 1" (Analoge ingang 1) en "Analog Input 2" (Analoge ingang 2) in de navigatielade van de BluOS-app.

4. PRE OUT

• Gebruik een dubbele RCA-naar-RCA-kabel om PRE-OUT aan te sluiten op de overeenkomstige analoge audio-ingang van compatibele apparaten zoals versterkers, receivers of andere toepasselijke apparaten. Dit maakt het mogelijk om de C 700 te gebruiken als voorversterker voor dergelijke apparaten.

5. SUBW (SUBWOOFER) OUT

• Sluit SUBW OUT aan op de lage niveau ingang van de bijbehorende actieve subwoofer.
• Lage frequentie informatie onder de geselecteerde crossover instelling wordt naar de aangesloten subwoofer gestuurd.

6. OPTICAL IN/COAXIAL IN

• Aansluiten op de overeenkomstige optische en coaxiale digitale uitgang van bronnen zoals CD- of BD/DVD-spelers, digitale kabelboxen, digitale tuners en andere toepasselijke componenten.

7. HDMI eARC

• Aansluiten op een tv die HDMI Control (CEC) en Audio Return Channel (ARC) of Enhanced Audio Return Channel (eARC) functies ondersteunt. HDMI CEC-, ARC- en eARC-functies zijn mogelijk als externe apparaten die deze functies ook ondersteunen, via een HDMI-verbinding met de C 700 zijn verbonden.
• Gebruik een HDMI-kabel om HDMI ARC/eARC aan te sluiten op de overeenkomstige HDMI ARC/eARC-poort van de tv. Gebruik een HDMI-kabel met Ultra High Speed HDMI-certificering om te genieten van ondersteuning voor grotere bandbreedte en hoge bitrate formaten.
• Met een tot stand gebrachte ARC/eARC-verbinding geeft de C 700 een audiosignaal van de tv.

• Zorg ervoor dat de audio-instelling/formaat van ARC/eARC-aangesloten apparaten op C 700 is ingesteld op alleen PCM.
• Alleen het audio-uitgangssignaal van de tv wordt ondersteund door de HDMI eARC-poort.
  Er is geen video-uitgang op de HDMI eARC-poort van de C 700.

8. SERVICE

• Deze USB-poort en tact schakelaar zijn alleen voor service doeleinden. Niet voor consumenten gebruik.

9. LAN/USB

LAN

• LAN-verbinding moet worden ingesteld om een bekabelde verbinding tot stand te brengen. Stel een bekabelde Ethernet-breedbandrouter in met een breedbandinternetverbinding. Uw router of thuisnetwerk moet een ingebouwde DHCP-server hebben om de verbinding te voltooien.
• Gebruik een standaard straight-through Ethernet-kabel (niet meegeleverd) en sluit het ene uiteinde van de Ethernet-kabel aan op de LAN-poort van uw bekabelde Ethernet-breedbandrouter en het andere uiteinde op de LAN-poort van de C 700.

OPMERKINGEN

• NAD is niet verantwoordelijk voor storingen van de C 700 en/of de internetverbinding als gevolg van communicatiefouten of storingen in verband met uw breedbandinternetverbinding of andere aangesloten apparatuur. Neem contact op met uw internetprovider (ISP) voor hulp of met de servicebalie van uw andere apparatuur.
• Neem contact op met uw ISP voor beleidslijnen, kosten, inhoudsbeperkingen, servicebeperkingen, bandbreedte, reparatie en andere gerelateerde zaken die relevant zijn voor internetconnectiviteit.

USB

• Sluit op deze USB-poort USB-massaopslagapparaten aan die zijn geformatteerd als FAT32, NTFS of Linux ext4. Het aangesloten USB-apparaat verschijnt als een lokale bron (USB) in de BluOS-app.
• Open en speel muziek af die is opgeslagen op het aangesloten USB-apparaat door "USB" (USB) te selecteren in de BluOS-app.

10. STANDBY BUTTON

• Druk op de Standby-knop om de C 700 vanuit de stand-by modus IN te schakelen. De statusindicator verandert van amber in continu wit.
• Schakel de C 700 terug naar de stand-by modus door de Standby-knop ingedrukt te houden totdat de NAD logo-indicator amber begint te knipperen voordat deze continu amber wordt.

11. SPEAKERS

• Sluit de rechter luidspreker aansluitingen van de C 700 met het label "R +" en "R-" aan op de overeenkomstige "+" en "-" aansluitingen van uw aangewezen rechter luidspreker. Herhaal hetzelfde voor de linker luidspreker aansluitingen van de C 700 en de bijbehorende linker luidspreker.

12. AC MAINS INPUT

• De C 700 wordt geleverd met twee afzonderlijke netsnoeren. Selecteer het netsnoer dat geschikt is voor uw regio.
• Voordat u de stekker van het netsnoer in het stopcontact steekt, moet u ervoor zorgen dat het andere uiteinde van het netsnoer stevig is aangesloten op de AC-netingang van de C 700.
• Haal altijd de stekker van het netsnoer uit het stopcontact voordat u het andere uiteinde van het netsnoer loskoppelt van de AC-netingang van de C 700.

BOVEN- EN VOORAANZICHT

STATUSINDICATOR (NAD LOGO)

• Deze indicator is amber wanneer de C 700 in stand-by staat.
• Wanneer de C 700 vanuit de stand-by modus wordt ingeschakeld, verandert deze indicator van amber in continu wit.

Tabel met de kleurknippercodes van de NAD logo-indicator en de bijbehorende beschrijvingen.

• Deze indicator is amber wanneer de C 700 in stand-by staat.
• Wanneer de C 700 vanuit de stand-by modus wordt ingeschakeld, verandert deze indicator van amber in continu wit.

Tabel met de kleurknippercodes van de NAD logo-indicator en de bijbehorende beschrijvingen.

HET APPARAAT CONFIGUREREN

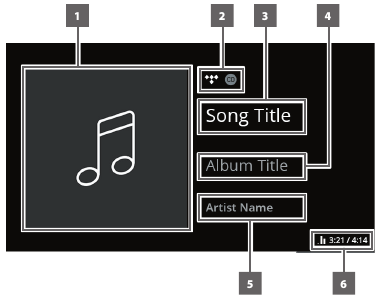

VOORBEELDDISPLAY

1. Albumart-cover
2. Logo of pictogram voor muziekaanbieder of mediabron
3. Informatie over de titel van het nummer
4. Informatie over de albumtitel
5. Informatie over de naam van de artiest
6. Afspeelindicator, verstreken afspeeltijd van het huidige nummer en totale afspeeltijd

De C 700 kan worden ingesteld of geconfigureerd via de opties in het Setup Menu (Instellingenmenu).

HOE U DE OPTIES VAN HET INSTELLINGENMENU KUNT OPENEN
Houd de VOLUME-MENU-knop ingedrukt totdat de opties Sources (Bronnen), My Presets (Mijn voorkeuzen) en Settings (Instellingen) (hieronder) op het display op het voorpaneel worden weergegeven. In de afspeelmodus kunnen de opties in het Setup Menu (Instellingenmenu) ook worden geopend door op de a s-knoppen op het voorpaneel te drukken.

NAVIGEREN DOOR DE OPTIES VAN HET INSTELLINGENMENU

Volg de onderstaande richtlijnen om door de opties in het Setup menu (Instellingenmenu) te navigeren met behulp van de VOLUME-MENU-knop en de a s-knoppen op het voorpaneel.

BEOOGDE ACTIVITEIT/ACTIE	PROCES
Een menu-item selecteren Een instelling of optie opslaan	Druk op de VOLUME-MENU-knop
Door menu-opties selecteren (omhoog, omlaag, links, rechts)	Draai de VOLUME-MENU-knop met de klok mee of tegen de klok in Mogelijk moet u op VOLUME-MENU drukken om het gewenste menu/de gewenste optie te selecteren of te bevestigen
Selecteer Aan, Uit, Inschakelen, Uitschakelen of andere opties in een menu-item op een regel	Druk/schakel op de VOLUME-MENU-knop
Waarde aanpassen voor een functie, optie of instelling	Druk/schakel op een van de a s-knoppen om de gewenste verandering/waarde te bewerkstelligen
Huidig menuvenster sluiten of terugkeren naar het vorige menuvenster	Draai de VOLUME-MENU-knop tegen de klok in om X of te selecteren (normaal gesproken in de linkerbovenhoek van het menuvenster) en druk op de VOLUME-MENU-knop

MENU-OPTIES

BRONNEN

Selecteer de gewenste bron om toegang te krijgen tot of om inhoud af te spelen

VOORKEUZEN

Gebruik de BluOS-app om uw favoriete radiostations, muziekstreams, afspeellijsten of bronnen in voorkeuzen te programmeren

INSTELLINGEN

C 700-instellingen configureren of weergeven

Speler

1. Slaaptimer: afspelen stoppen na een ingestelde tijd via een geleidelijke volumeverlaging

2. Kamernaam: maak een aangepaste kamernaam voor de C 700

3. Toonregeling: bas- en hoge tonen-responsiveaus verhogen of verlagen. Toonregeling kan worden in- of uitgeschakeld.

4. Subwoofer: aangesloten subwoofer in- of uitschakelen
5. Crossover: de subwoofer reproduceert alleen lagefrequentie-informatie onder de geselecteerde crossover-instelling.

6. LCD-helderheid: helderheid van het display op het voorpaneel aanpassen

7. Indicator-helderheid: helderheid van het NAD-logo wijzigen in normaal, gedimd of uit
8. Donkere modus: achtergrond van Front View-display voor bepaalde bron is donker (ingeschakeld) of helder (uitgeschakeld)
9. Versterkerstand-by: netwerkverbinding in stand-bymodus behouden wanneer ingeschakeld

10. Bluetooth: Bluetooth-verbinding instellen op Handmatig, Automatisch, Gast of Bluetooth-beschikbaarheid uitschakelen
11. Volumelimieten (dB): ondergrens en bovengrens van volumeniveau instellen in dB-eenheden
12. LCD tijdelijke weergave: de ingeschakelde modus schakelt de weergave tijdelijk uit na 1 minuut geen gebruikersinterface. De uitgeschakelde modus houdt de weergave weergegeven. In de ingeschakelde modus en met de weergave uitgeschakeld, kan de weergave worden geactiveerd door op de a s-knoppen op het voorpaneel te drukken of aan de VOLUME-MENU-knop te draaien.
13. Volume in procenten: volumeniveau wordt in procenten weergegeven wanneer ingeschakeld. In de uitgeschakelde modus wordt het volumeniveau in dB weergegeven.

BRONINSTELLING

Bron selecteren en configureren

1. Bronnen: selecteer een bron om te configureren

2. Naam: de naam van de bron aanpassen

3. Pictogram: selecteer en wijs een pictogram toe voor de geselecteerde bron

4. Front View: de lay-out en inhoud van het display op het voorpaneel kunnen worden geconfigureerd door de volgende opties te selecteren

• Alleen album, Album en tekst, Album, Tekst en VU, Alleen tekst
• Bron (eenvoudig), Bron (gedetailleerd)
• Analoge VU-meter, Digitale VU

Een combinatie van bovenstaande opties is beschikbaar, afhankelijk van de geselecteerde bron.

5. Auto Sense (alleen van toepassing op optische ingang, coaxiale ingang en HDMI-bronnen): uit de stand-bymodus ontwaken wanneer geactiveerd door een actieve optische ingang, coaxiale ingang of HDMI-bron
6. MQA Pass-through (alleen van toepassing op coaxiale en optische bronnen): MQA Pass-through inschakelen zodat de C 700 als MQA-decoder of -renderer kan fungeren wanneer MQA-gecertificeerde cd-speler of andere MQA-gecertificeerde apparaten zijn aangesloten op coaxiale of optische ingangspoorten.

7. A/V-modus: door uw tv of andere videobronnen via analoge, coaxiale, optische of HDMI-ingangspoorten op uw C 700 aan te sluiten, kunt u via uw BluOS-systeem naar de audio van uw favoriete programma's of films luisteren. Het groeperen van meerdere BluOS-apparaten vanaf een van deze ingangen kan een overvloed aan netwerkverkeer vereisen. De A/V-modus creëert een korte en onopvallende buffer voor uw audio om ervoor te zorgen dat uw BluOS-systeem synchroon blijft met uw video, zelfs met langzamere of rommelige netwerken.
   Ingeschakeld: als de A/V-modus is ingeschakeld op uw ingangsbron, wordt de audiovertraging automatisch aangepast om uw gegroepeerde BluOS-apparaten synchroon te houden met de aangesloten videobron. Gebruik de schuifregelaar Lip-sync delay (Lip-sync-vertraging) onder de instelling A/V-modus om het onderste uiteinde van deze vertraging handmatig aan te passen om beter aan te sluiten op de snelheid van uw netwerk.
   Uitgeschakeld: wanneer uw C 700 is aangesloten op een audiobron zonder video, zoals een draaitafel of cd-speler, moet de instelling A/V-modus worden uitgeschakeld.
8. Lip-Sync Delay: met A/V-modus ingeschakeld, kan "Lip-sync delay" (Lip-sync-vertraging) worden aangepast om ervoor te zorgen dat uw audio via uw netwerk synchroon blijft met de originele videobron. Door "Lip-sync delay" (Lip-sync-vertraging) te variëren van 50 ms tot 150 ms, kan men de audio-uitvoer vertragen om deze te synchroniseren met het videobeeld van de bijbehorende bron.
9. Bron verbergen: geselecteerde bron activeren of deactiveren

MUZIEKBIBLIOTHEEK

Bibliotheek opnieuw indexeren: scannen op nieuwe bestanden die aan de muziekbibliotheek zijn toegevoegd

SYSTEEM EN UPGRADE

1. Taal: items op het display op het voorpaneel worden weergegeven in de geselecteerde taal.
2. Opnieuw opstarten: stroomonderbreking door het apparaat uit en weer in te schakelen
3. Fabrieksinstellingen herstellen: terugzetten naar de standaardfabrieksinstellingen
4. BluOS Upgrade: selecteer "BluOS Upgrade" (BluOS-upgrade) om de BluOS-upgrademodus te starten. Wanneer de prompt "BluOS Upgrade" (BluOS-upgrade) verschijnt, selecteert u "Yes" (Ja) om het BluOS-upgradeproces te starten. Volg de prompt op het beeldscherm om de upgradeprocedure te voltooien.

OVER

• Huidige of gedetecteerde informatie weergeven over BluOS-firmwareversie, IP-adres, MAC-adres Ethernet en MAC-adres Wi-Fi
• Amplifier Temperature (Versterkertemperatuur): als de interne temperatuur van het versterkerkanaal 91 graden Celsius bereikt, schakelt C 700 automatisch uit en wordt een beschermingsbericht op het display weergegeven. Zodra de temperatuur onder de 80 graden Celsius daalt, schakelt C 700 weer in en wordt de beschermingsberichtweergave gewist.
• AMP Protect/DC Error: (AMP-beveiliging/DC-fout:) als een interne fout wordt gedetecteerd, wordt "Yes" (Ja) weergegeven op het display, samen met een bericht dat de gebruiker instrueert de stroom van de C 700 hard te onderbreken - dit is vereist om de fout te wissen. "No" (Nee) geeft aan dat het apparaat werkt zoals bedoeld.

WERKING

BLUETOOTH-HOOFDTELEFOON/LUIDSPREKER KOPPELEN

Bluetooth-hoofdtelefoons/-luidsprekers kunnen via de BluOS Controller-app aan uw C 700 worden gekoppeld.

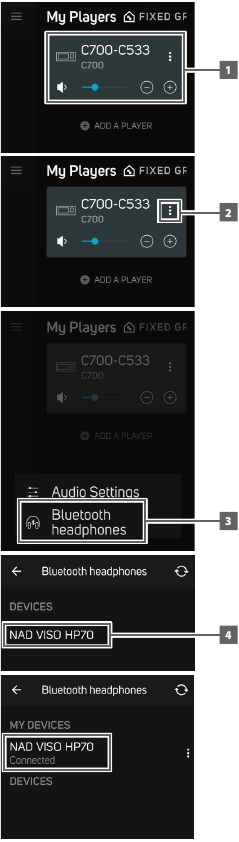

VERBINDEN

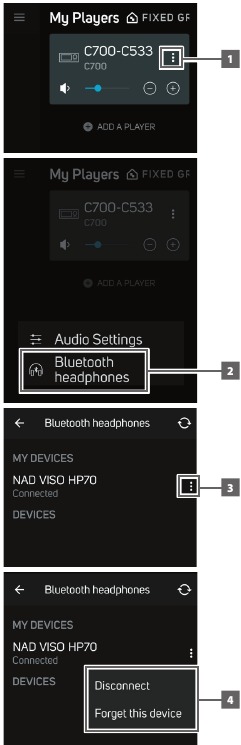

APPARAAT VERBREKEN/VERGETEN

MASTER QUALITY AUTHENTICATED

Master Quality Authenticated (MQA) is een revolutionaire end-to-end technologie die in C 700 is ingebouwd en die audio van masterkwaliteit vastlegt en levert. C 700 bevat een krachtige decoder en audiorenderer voor het MQA-systeem. Dit zorgt ervoor dat MQA-gecodeerde audiobestanden precies zo klinken als de bron. C 700 speelt MQA-content van BluOS-bronnen af en decodeert deze.

MQA-INDICATOREN

MQA-indicatoren worden zowel op het display op het voorpaneel als in de BluOS-app weergegeven.

De MQA-indicator geeft groen of blauw weer om aan te geven dat het apparaat een MQA-bestand decodeert en afspeelt. Het geeft groen weer om de decodering en weergave van een MQA-bestand aan te geven en geeft de herkomst aan om ervoor te zorgen dat het geluid identiek is aan dat van het bronmateriaal. Het geeft blauw weer om de weergave aan te geven van een MQA Studio-bestand dat ofwel in de studio is goedgekeurd door de artiest/producer, ofwel is geverifieerd door de auteursrechthebbende.

BluOS APP

Groene indicator - origineel MQA-bestand

Blauwe indicator - MQA Studio-bestand

DISPLAY OP HET VOORPANEEL

Groene indicator - origineel MQA-bestand

Blauwe indicator - MQA Studio-bestand

Het MQA-logo is een handelsmerk van MQA Limited. © MQA Limited 2018

UW APPARAAT OPTIMAAL GEBRUIKEN

Download de BluOS Controller-app van de respectieve App Stores van Apple iOS-apparaten (iPad, iPhone en iPod), Android-apparaten, Kindle Fire en Windows- of Mac-desktops.

Start de BluOS Controller-app en verken alles van uw streaming muziekdiensten, internetradiostations, muziekcollecties in het netwerk en favorieten met snelle en eenvoudige single-search ontdekking.

Ga naar support.bluesound.com voor meer informatie over de installatie- en bedieningsrichtlijnen van uw C 700.

SPECIFICATIES

Alle specificaties zijn gemeten volgens de IHF 202 CEA 490-AR-2008-norm. THD is gemeten met behulp van een AP AUX 0025 passief filter en een AES 17 actief filter.

* Compatibiliteit met de nieuwste versies is afhankelijk van toekomstige software-updates.
** Bruto afmetingen zijn inclusief voetjes, verlengde terminals op het voor- en achterpaneel

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Kijk op www.NADelectronics.com voor bijgewerkte documentatie of de meest recente informatie over de C 700.

Referenties

• Draadloze multiroom-luidsprekers en componenten voor muziekstreaming - Bluesound
• NAD Electronics | High Performance Hi-Fi en Home Theatre
• App Store - Apple
• Google Play
• NAD Electronics | High Performance Hi-Fi en Home Theatre

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD C700 - Handleiding BluOS Streaming-versterker

Beschikbare talen
