BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt gebruikt.
Bewaar instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
Neem waarschuwingen in acht - Alle waarschuwingen op het product en in de bedieningsinstructies moeten worden nageleefd.
Volg instructies - Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het reinigt. Gebruik geen vloeibare reinigers of spuitbussen. Gebruik een vochtige doek om te reinigen.
Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wasbak, gootsteen of wasteil; in een vochtige kelder; of in de buurt van een zwembad; en dergelijke.
Accessoires - Plaats dit product niet op een onstabiele kar, standaard, statief, beugel of tafel. Het product kan vallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het product ernstig kan worden beschadigd. Gebruik het product alleen met een kar, standaard, statief, beugel of tafel die wordt aanbevolen door de fabrikant of die samen met het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en een montageaccessoire gebruiken dat wordt aanbevolen door de fabrikant.
Kar - Een combinatie van product en kar moet voorzichtig worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de combinatie van product en kar omvalt.
Ventilatie - Sleuven en openingen in de behuizing zijn voorzien voor ventilatie om een betrouwbare werking van het product te garanderen en om het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of een ander soortgelijk oppervlak te plaatsen. Dit product mag niet in een ingebouwde installatie worden geplaatst, zoals een boekenkast of rek, tenzij er voor voldoende ventilatie wordt gezorgd of de instructies van de fabrikant zijn nageleefd.
Voedingsbronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven en moet worden aangesloten op een stopcontact met een beschermende aardverbinding. Als u niet zeker bent van het type stroomvoorziening van uw huis, raadpleeg dan uw productdealer of het plaatselijke energiebedrijf.
Bescherming van het netsnoer - Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen en dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegenaan worden geplaatst, waarbij bijzondere aandacht moet worden besteed aan snoeren bij stekkers, contactdozen en het punt waar ze het product verlaten.
Netstekker - Wanneer de netstekker of een apparaatkoppeling wordt gebruikt als uitschakelvoorziening, moet de uitschakelvoorziening gemakkelijk bedienbaar blijven.
Aarding van buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om bescherming te bieden tegen spanningspieken en opgebouwde statische elektriciteit. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, bevat informatie over de juiste aarding van de mast en ondersteunende constructie, aarding van de invoerdraad naar een antenne-ontladingseenheid, grootte van aardgeleiders, locatie van antenne-ontladingseenheid, aansluiting op aardelektroden en vereisten voor de aardelektrode.

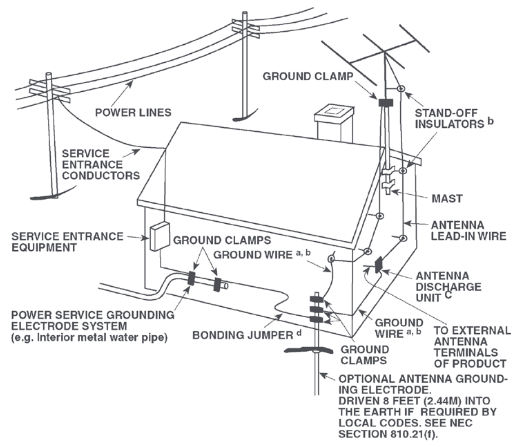

OPMERKING VOOR DE INSTALLATEUR VAN HET CATV-SYSTEEM
Deze herinnering is bedoeld om de aandacht van de installateur van het CATV-systeem te vestigen op sectie 820-40 van de NEC, die richtlijnen geeft voor een correcte aarding en in het bijzonder specificeert dat de kabelaarde moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.

Bliksem - Voor extra bescherming van dit product tijdens onweer, of wanneer het gedurende lange tijd onbeheerd en ongebruikt wordt achtergelaten, haal de stekker uit het stopcontact en koppel de antenne of het kabelsysteem los. Dit voorkomt schade aan het product als gevolg van bliksem en stroompieken.
Elektriciteitsleidingen - Een buitenantennesysteem mag niet in de buurt van bovengrondse elektriciteitsleidingen of andere elektrische licht- of stroomcircuits worden geplaatst, of waar het in dergelijke elektriciteitsleidingen of -circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste voorzichtigheid worden betracht om te voorkomen dat u dergelijke elektriciteitsleidingen of -circuits aanraakt, aangezien contact ermee dodelijk kan zijn.
Overbelasting - Overbelast geen stopcontacten, verlengsnoeren of geïntegreerde contactdozen, omdat dit kan leiden tot brand of elektrische schokken.
Vlammen - Er mogen geen open vlammen, zoals brandende kaarsen, op het product worden geplaatst.
Binnendringen van voorwerpen en vloeistoffen - Steek nooit voorwerpen van welke aard dan ook in dit product via openingen, omdat ze gevaarlijke spanningspunten kunnen raken of onderdelen kunnen kortsluiten die kunnen leiden tot brand of elektrische schokken. Mors nooit vloeistoffen van welke aard dan ook op het product.
Koptelefoons - Overmatige geluidsdruk van oortelefoons en koptelefoons kan gehoorverlies veroorzaken.
Schade die service vereist - Haal de stekker van dit product uit het stopcontact en laat het onder de volgende omstandigheden nakijken door gekwalificeerd servicepersoneel:
1. Wanneer het netsnoer of de stekker is beschadigd.
2. Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
3. Als het product is blootgesteld aan regen of water.
4. Als het product niet normaal werkt door het volgen van de bedieningsinstructies. Pas alleen de bedieningselementen aan die in de bedieningsinstructies worden beschreven, omdat een onjuiste aanpassing van andere bedieningselementen schade kan veroorzaken en vaak uitgebreide werkzaamheden vereist door een gekwalificeerde technicus om het product in zijn normale werking te herstellen.
5. Als het product is gevallen of op enigerlei wijze is beschadigd.
6. Wanneer het product een duidelijke verandering in prestaties vertoont - dit duidt op een behoefte aan service.
Vervangende onderdelen - Wanneer vervangende onderdelen nodig zijn, zorg er dan voor dat de servicetechnicus vervangende onderdelen heeft gebruikt die zijn gespecificeerd door de fabrikant of die dezelfde kenmerken hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
Batterijverwijdering - Houd u bij het weggooien van gebruikte batterijen aan de overheidsvoorschriften of de regels van de milieu-informatie die in uw land of regio van toepassing zijn.
Veiligheidscontrole - Vraag de servicetechnicus na voltooiing van service of reparaties aan dit product om veiligheidscontroles uit te voeren om te bepalen of het product in de juiste staat verkeert.
Wand- of plafondmontage - Het product mag alleen aan een wand of plafond worden gemonteerd zoals aanbevolen door de fabrikant.

De bliksemschicht met pijlpunt, in een gelijkzijdige driehoek, is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. RAADPLEEG GEKWALIFICEERD SERVICEPERSONEEL.

DE APPARATUUR MOET WORDEN AANGESLOTEN OP EEN GEAARD STOPCONTACT.

MET BETREKKING TOT PLAATSING
Om een goede ventilatie te behouden, moet u ervoor zorgen dat u rondom het apparaat een ruimte vrijlaat (vanaf de grootste buitenafmetingen inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder wordt weergegeven.

Linker- en rechterpaneel: 10 cm

Achterpaneel: 10 cm

Bovenpaneel: 10 cm

FCC-VERKLARING
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de volgende maatregelen:

Heroriënteer of verplaats de ontvangstantenne.
Vergroot de afstand tussen de apparatuur en de ontvanger.
Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
Raadpleeg de dealer of een ervaren radio-tv-technicus voor hulp.

Veranderingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door NAD Electronics voor naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.
Dit apparaat voldoet aan deel 15 van de FCC-regels / de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderworpen aan de volgende twee voorwaarden:
1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Volgens de voorschriften van Industry Canada mag deze radiozender alleen werken met een antenne van een type en maximale (of mindere) versterking die voor de zender is goedgekeurd door Industry Canada. Om potentiële radio-interferentie voor andere gebruikers te verminderen, moet het antennetype en de versterking ervan zo worden gekozen dat het equivalente isotroop uitgestraalde vermogen (e.i.r.p.) niet groter is dan nodig is voor een succesvolle communicatie.
Om elektrische schokken te voorkomen, moet u de brede stekkerpen op de brede sleuf plaatsen en volledig insteken.
De markering en het typeplaatje bevinden zich op het achterpaneel van het apparaat.
Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
De netstekker wordt gebruikt als uitschakelvoorziening en moet tijdens het beoogde gebruik gemakkelijk bedienbaar blijven. Om het apparaat volledig van het net te scheiden, moet de netstekker volledig uit het stopcontact worden verwijderd.
De batterij mag niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur of iets dergelijks.
Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.
Een apparaat met een beschermende aardklem moet worden aangesloten op een stopcontact met een beschermende aardverbinding.

MPE-HERINNERING
Om te voldoen aan de FCC/IC RF-blootstellingseisen, moet een afstand van 20 cm of meer worden aangehouden tussen de antenne van dit apparaat en personen tijdens de werking van het apparaat. Om naleving te garanderen, wordt werking op een kortere afstand dan deze niet aanbevolen.

RAADPLEEG BIJ TWIJFEL EEN BEVOEGD ELEKTRICIEN.

Dit product is vervaardigd in overeenstemming met de radiostoringseisen van EEC-RICHTLIJN 2004/108/EG.

OPMERKINGEN OVER MILIEUBESCHERMING

Aan het einde van zijn levensduur mag dit product niet met het gewone huisvuil worden afgevoerd, maar moet het worden teruggebracht naar een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Het symbool op het product, de gebruikershandleiding en de verpakking wijzen hierop.

De materialen kunnen worden hergebruikt in overeenstemming met hun markeringen. Door hergebruik, recycling van grondstoffen of andere vormen van recycling van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu.

Uw plaatselijke administratiekantoor kan u adviseren over het juiste afvalverwerkingspunt.

NOTEER UW MODELNUMMER (NU, ZOLANG U HET KUNT ZIEN)
Het model- en serienummer van uw nieuwe C 388 bevinden zich op de achterkant van de behuizing. Voor uw toekomstige gemak raden we u aan deze nummers hier te noteren:
Modelnummer:
Serienummer:

INLEIDING

AAN DE SLAG

WAT ZIT ER IN DE DOOS

Bij uw C 388 vindt u

Twee afneembare netsnoeren
SR 9 afstandsbediening met 2 AA-batterijen
Bluetooth-antenne
Snelstartgids

BEWAAR DE VERPAKKING
Bewaar de doos en alle verpakkingsmaterialen waarin uw C 388 is aangekomen. Mocht u verhuizen of uw C 388 moeten vervoeren, dan is dit de veiligste container om dit te doen. We hebben te veel verder perfecte componenten beschadigd zien raken tijdens het transport door een gebrek aan een geschikte verzenddoos, dus: Bewaar die doos!

EEN LOCATIE KIEZEN

Kies een locatie die goed geventileerd is (met minstens enkele centimeters aan beide kanten en aan de achterkant) en die een duidelijk zicht biedt, binnen 25 voet / 8 meter, tussen het voorpaneel van de C 388 en uw primaire luister-/kijkpositie - dit zorgt voor een betrouwbare communicatie via de infraroodafstandsbediening. De C 388 genereert een bescheiden hoeveelheid warmte, maar niets dat aangrenzende componenten zou moeten storen.

C 388 TERUGZETTEN NAAR DE FABRIEKSINSTELLINGEN

Houd de a SOURCE s knoppen op het voorpaneel ingedrukt totdat het display "FACTORY RESET" (fabrieksreset) toont. Laat daarna beide a SOURCE s knoppen los.

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

VOORPANEEL

STROOMINDICATOR

Deze indicator is oranje wanneer de C 388 in de stand-bystand staat.
Wanneer de C 388 vanuit de stand-bystand wordt ingeschakeld, verandert deze indicator van oranje in blauw.

STAND-BYKNOP

Druk op de stand-byknop om de C 388 vanuit de stand-bystand in te schakelen. De stroomindicator verandert van oranje in blauw.
Als u nogmaals op de stand-byknop drukt, schakelt de C 388 terug naar de stand-bystand. De stroomindicator verandert van blauw in oranje.
De stand-byknop kan de C 388 niet activeren als de AAN/UIT-schakelaar op het achterpaneel is uitgeschakeld.

BELANGRIJKE OPMERKINGEN
Voor de activering van de stand-byknop moet het volgende plaatsvinden:

Het meegeleverde netsnoer van de C 388 moet op een stroombron zijn aangesloten.
De AAN/UIT-schakelaar op het achterpaneel moet op AAN staan.

NAVIGATIE- EN ENTER-KNOPPEN

De navigatieknoppen [] en [ENTER]-knoppen worden gebruikt om door menuopties en selecties te bladeren.
Gebruik [] om omhoog, omlaag, naar links of naar rechts te gaan binnen de beschikbare opties of selecties.
De middelste ronde knop is de [ENTER]-knop. Deze wordt normaal gesproken ingedrukt om een selectie, procedure, reeks of andere toepasselijke functies te voltooien.

HOOFDTELEFOON

Er is een 1/4" stereo-jackaansluiting voorzien voor het luisteren via een hoofdtelefoon en deze werkt met conventionele hoofdtelefoons van elke impedantie.
De volume-, toon- en balansregelaars zijn in werking voor het luisteren via een hoofdtelefoon. Gebruik een geschikte adapter om hoofdtelefoons met andere typen aansluitingen, zoals 3,5 mm "personal stereo"-jackpluggen, aan te sluiten.

DISPLAY

Toon visuele en menu-informatie op basis van de geselecteerde instellingen.
De volgende opties van het hoofdmenu worden weergegeven op het display: Broninstelling, Instellingen en BluOS Setup (beschikbaar als de MDC BluOS-module is geïnstalleerd).

Gebruik de SR 9-afstandsbediening of navigatieknoppen op het voorpaneel [] en [ENTER]-knoppen om door menuopties en selecties te bladeren.

AFSTANDSBEDIENINGSSENSOR

Richt de SR 9-afstandsbediening op de afstandbedieningssensor en druk op de knoppen.
Stel de afstandbedieningssensor van de C 388 niet bloot aan een sterke lichtbron, zoals direct zonlicht of felle verlichting. Als u dit wel doet, kunt u de C 388 mogelijk niet bedienen met de afstandsbediening.

Afstand: Ongeveer 7 m (23 ft) vanaf de voorkant van de afstandsbedieningssensor.

Hoek: Ongeveer 30o in elke richting van de voorkant van de afstandsbedieningssensor.

BRON

Druk op een BRON of BRON s om bronnen te selecteren.

VOLUME

De VOLUME-regelaar past de algehele luidheid aan van het signaal dat naar de luidsprekers wordt gestuurd. De volumeregelaar wordt gekenmerkt door een perfecte signaaltracering en kanaalbalans. Het biedt een zeer lineaire en geluidsarme werking.
Draai met de klok mee om het volumeniveau te verhogen en tegen de klok in om het te verlagen.
Het standaardvolumeniveau is -20 dB.
Het volumeniveau wordt geactiveerd en opnieuw ingesteld op de standaardinstelling van -20 dB als de eenheid in de stand-bystand gaat met een variabel volumeniveau hoger dan -20 dB. Als het volumeniveau echter lager is dan -20 dB wanneer de eenheid in de stand-bystand gaat, blijft die niveau-instelling behouden wanneer de eenheid wordt geactiveerd.

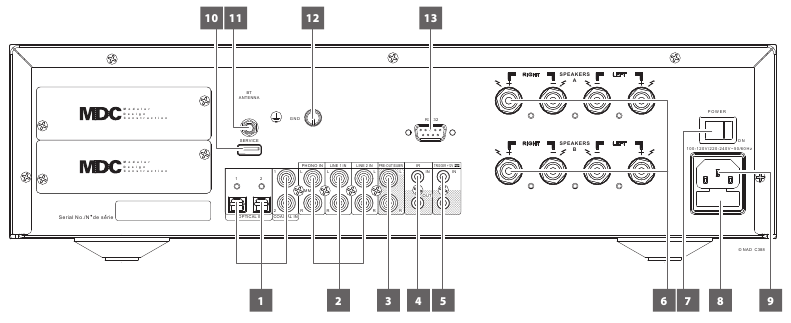

ACHTERPANEEL

LET OP!
Zorg ervoor dat de C 388 is uitgeschakeld of is losgekoppeld van de hoofdvoeding voordat u verbindingen maakt. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen terwijl u signaal- of wisselstroomverbindingen maakt of verbreekt.

COAX 1-2, OPT 1-2

Maak verbinding met de bijbehorende optische of coaxiale digitale uitgang van bronnen, zoals cd- of BD/DVD-spelers, digitale kabelboxen, digitale tuners en andere toepasselijke componenten.

PHONO IN, LINE 1-2 IN
PHONO: Ingang voor een Moving Magnet (MM) phono-element. Sluit de dubbele RCA-kabel van uw draaitafel aan op deze ingang als u een Moving Magnet-element gebruikt.
LINE1, LINE 2: Ingang voor lijnniveau-bronnen, zoals een cd-speler, tuner of andere compatibele apparaten. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter"Audio Output" van het bronapparaat op deze ingang aan te sluiten.
PRE-OUT/SUBW

Deze uitgangsaansluitingen hebben een dubbele functie. Ze worden gebruikt als PRE-OUT- of SUBWOOFER-aansluitingen.
De C 388 en bijbehorende externe apparaten moeten altijd worden uitgeschakeld voordat u iets aansluit op of loskoppelt van de PREOUT/SUBW-aansluitingen.

PRE-OUT

De PRE OUT/SUBW-aansluitingen maken het mogelijk om de C 388 te gebruiken als een full-range voorversterker naar een externe eindversterker.
Gebruik een dubbele RCA-kabel om PRE-OUT/SUBW aan te sluiten op de bijbehorende analoge audio-ingang van compatibele apparaten, zoals versterkers, ontvangers of andere toepasselijke apparaten.
PRE-OUT/SUBW wordt beïnvloed door de volume-instellingen van de C 388. Draai aan de VOLUME-regelaar om het uitgangsniveau van de PRE OUT/SUBW-aansluitingen aan te passen.

SUBWOOFER

Gebruik een dubbele RCA-kabel om PRE OUT/SUBW aan te sluiten op de laag niveau-ingang van een actieve subwoofer.
Laagfrequente informatie tot 150 Hz wordt via PRE-OUT/SUBW naar de aangesloten subwoofer gestuurd. Dit is gebaseerd op 2e orde Linkwitz-Riley Crossover Filter @150 Hz.

IR IN/IR OUT

Deze mini-jacks accepteren en geven op afstand bediende codes in elektrische vorm uit, met behulp van industriestandaardprotocollen, voor gebruik met "IR-repeater"- en multi-roomsystemen en gerelateerde technologieën.
Alle NAD-producten met IR IN/IR OUT-functies zijn volledig compatibel met de C 388. Neem voor niet-NAD-modellen contact op met de servicespecialisten van uw andere product met betrekking tot hun compatibiliteit met de IR-functies van de C 388.

IR IN

Deze ingang is aangesloten op de uitgang van een IR-repeater (infrarood) (Xantech of vergelijkbaar) of de IR-uitgang van een ander compatibel apparaat om de C 388 vanaf een externe locatie te kunnen bedienen.

IR OUT

Sluit IR OUT aan op de IR IN-jack van een compatibel apparaat.
Geef opdrachten en bedien het gekoppelde compatibele apparaat door de eigen afstandsbediening op de infraroodontvanger van de C 388 te richten.

TRIGGER +12V
+12V TRIGGER OUT

De +12V TRIGGER OUT wordt gebruikt voor het aansturen van externe apparatuur die is uitgerust met een +12V trigger-ingang.
Sluit deze +12V TRIGGER OUT aan op de bijbehorende +12V DC-ingang van de andere apparatuur met behulp van een monokabel met een 3,5 mm mannelijke stekker.
Deze uitgang is 12 V wanneer de C 388 AAN staat en 0 V wanneer deze UIT staat of in de stand-bystand staat.

+12V TRIGGER IN

Met deze ingang geactiveerd door een 12V DC-voeding, kan de C 388 op afstand vanuit de stand-bystand worden ingeschakeld door compatibele apparaten, zoals versterkers, voorversterkers, ontvangers, enz. Als de 12V DC-voeding wordt uitgeschakeld, keert de C 388 terug naar de stand-bystand.
Sluit deze +12V Trigger-ingang aan op de bijbehorende +12V DC-uitgang van het externe apparaat met behulp van een monokabel met een 3,5 mm mannelijke stekker. Het bedienende apparaat moet zijn uitgerust met een +12V trigger-uitgang om deze functie te gebruiken.

OPMERKING
Als er een stereo-jack is aangesloten op +12V TRIGGER IN, kan de C 388 niet worden AAN/UIT gezet met behulp van de stand-byknop op het voorpaneel of de AAN/UIT-knoppen van de SR 9. De stereo-jack moet worden losgekoppeld om het normaal inschakelen van de eenheid te hervatten via de stand-byknop op het voorpaneel of de AAN/UIT-knoppen van de SR 9.

LUIDSPREKERS

De C 388 heeft twee sets LUIDSPREKER-aansluitingen die identiek zijn in functie (parallelle aansluiting).
Sluit de rechter luidsprekeraansluitingen van de C 388 gemarkeerd met "R +" en "R-" aan op de bijbehorende "+" en "-"-aansluitingen van uw aangewezen rechter luidspreker. Herhaal hetzelfde voor de linker luidsprekeraansluitingen van de C 388 en de bijbehorende linker luidspreker.
Controleer de luidsprekeraansluitingen voordat u de C 388 inschakelt.

BELANGRIJKE OPMERKINGEN

De blauwe aansluitingen mogen nooit worden aangesloten op aarde (aarde).
Sluit de blauwe aansluitingen nooit aan elkaar of op een gemeenschappelijk aardingsapparaat.
Sluit de uitgang van deze versterker niet aan op een hoofdtelefoonadapter, luidsprekerschakelaar of een apparaat dat gebruikmaakt van een gemeenschappelijke aarde voor linker- en rechterkanalen.

OPMERKING

Gebruik 16 gauge (American Wire Gauge of AWG) of lagere stranded draad. Aansluitingen op de C 388 kunnen worden gemaakt met banaanstekkers.
Kale draad of pinnen kunnen ook worden gebruikt door de plastic moer van de aansluiting los te draaien, een schone, nette verbinding te maken en opnieuw vast te draaien. Om het risico op kortsluiting te minimaliseren, moet u ervoor zorgen dat slechts 1/2 inch blootliggende draad of pin wordt gebruikt om aan te sluiten en geen losse draden van de luidsprekerkabel.

STROOM

Levert de AC-netspanning aan de C 388.
Wanneer de AAN/UIT-schakelaar in de AAN-stand staat, gaat de C 388 naar de stand-bystand, zoals wordt weergegeven door de oranje status van de stroomindicator op het voorpaneel.
Druk op de stand-byknop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening om de C 388 vanuit de stand-bystand in te schakelen.
Als u de C 388 gedurende langere tijd niet wilt gebruiken (bijvoorbeeld tijdens een vakantie), schakelt u de AAN/UIT-schakelaar uit.
Als de STROOM is uitgeschakeld, kunnen noch de stand-byknop op het voorpaneel, noch de [ON]-knop van de SR 9-afstandsbediening de C 388 activeren.

ZEKERINGHOUDER

Alleen gekwalificeerde NAD-servicetechnici hebben toegang tot deze zekeringhouder. Het openen van deze zekeringhouder kan schade veroorzaken, waardoor de garantie van uw C 388 vervalt.

AC-NETSPANNINGINGANG

De C 388 wordt geleverd met twee afzonderlijke netsnoeren. Selecteer het netsnoer dat geschikt is voor uw regio.
Voordat u de stekker op de netstroombron aansluit, moet u ervoor zorgen dat deze stevig is aangesloten op de AC-netspanningingang van de C 388.
Koppel altijd de stekker van de netstroombron los voordat u de kabel loskoppelt van de AC-netspanningingang van de C 388.

SERVICE

Alleen voor servicedoeleinden. Niet voor consumentengebruik.

BLUETOOTH-ANTENNEAANSLUITING

Installeer de meegeleverde Bluetooth-antenne op deze Bluetooth-antenneaansluiting.

AARDINGSAANSLUITING

Zorg ervoor dat de C 388 is aangesloten op een geaard stopcontact.
Gebruik indien nodig deze aardingsaansluiting om een phono- of draaitafelbron voor PHONO-ingang te aarden.
Als een afzonderlijke aarding nodig is, gebruikt u deze aansluiting om uw C 388 te aarden. De C 388 kan worden geaard door een aardingsdraad of iets dergelijks op deze aansluiting aan te sluiten. Draai na het plaatsen de aansluiting vast om de draad vast te zetten.

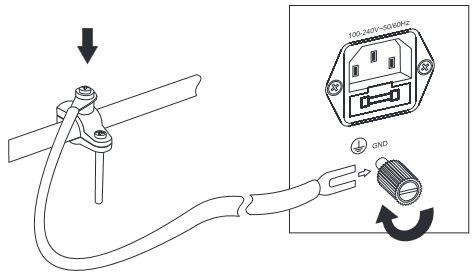

VOORBEELD VAN DE AARDING VAN DE C 388 VIA DE AARDINGSAANSLUITING OP HET ACHTERPANEEL

RS 232
NAD is een gecertificeerde partner van AMX en Crestron en ondersteunt deze externe apparaten volledig. Bekijk de NAD-website voor informatie over AMX- en Crestron-compatibiliteit met NAD. Raadpleeg uw NAD-audiospecialist voor meer informatie.

Sluit deze interface aan met behulp van een seriële RS-232-kabel (niet meegeleverd) op een Windows-compatibele pc om de C 388 op afstand te kunnen bedienen via compatibele externe controllers.
Raadpleeg de NAD-website voor informatie over RS232 Protocol-documenten en een pc-interfaceprogramma.

MDC CLASSIC UPGRADE-SLOTS

Het leveringsformaat van digitale inhoud verandert voortdurend in pure digitale systemen zoals de C 388. Elk van deze formaten vereist doorgaans gespecialiseerde hardware en software, vaak met gelicentieerde IP en inhoudkopieerbeveiliging.

Om continue technologische evolutie aan te pakken, heeft NAD alle digitale interfaceschakelingen van de C 388 op eenvoudig te upgraden modules geplaatst, genaamd Modular Design Construction (MDC). De C 388 heeft voorzieningen voor twee slots waar MDC-upgrademodules kunnen worden geïnstalleerd.

De volgende optionele MDC-modules kunnen worden geïntegreerd met de C 388: DD USB 2.0, MDC HDM-2 en de MDC BluOS-modules. Verwijder de afdekkingen om de optionele Modular Design Construction (MDC)-modules te installeren.

Raadpleeg uw NAD-dealer over het aanschaffen van de MDC HDM-2, DD USB 2.0- en MDC BluOS-modules en hun installaties op de C 388.

MDC HDM-2

MDC HDM-2 biedt drie HDMI-ingangsaansluitingen en één HDMI-uitgang. MDC

HDM-2 voegt HDMI-schakeling en audiomogelijkheden toe aan C 388. Het ondersteunt 4K@60 4:4:4 en HDCP 2.2-compatibel. Met MDC HDM-2 geïnstalleerd, ondersteunt C 388 HDMI Control (CEC) en Audio Return Channel (ARC)-functies. Beide functies zijn mogelijk als externe apparaten die ook beide functies ondersteunen, via een HDMI-verbinding met C 388 zijn verbonden.

Als er een ARC-verbinding tot stand is gebracht, toont het display op het voorpaneel "HDMI ARC".

Zorg ervoor dat ARC-verbonden apparaten met C 388 hun audio-instellingen alleen op PCM hebben ingesteld.

HDMI OUT: Maak verbinding met de bijbehorende HDMI-poort van HDTV, projector met HDMI-ingang of tv die HDMI CEC/ARC ondersteunt.
HDMI 1 - 3: Sluit aan op de HDMI OUT-connectoren van broncomponenten zoals een dvd-speler, BD-speler of HDTV-satelliet-/kabelbox.

DD USB 2.0

COMPUTER: Met behulp van een Type A-naar-Type B-kabelconnector (niet meegeleverd), verbindt u computeraudio met deze asynchrone Type B USB-ingang om rechtstreeks 24/96 PCM-content van uw pc of MAC te streamen.
USB BACK: Sluit een USB-massa aan

opslagapparaat aan op deze ingang. Typische USB-massaopslagapparaten die compatibel zijn met C 388 zijn onder meer draagbare flashgeheugenapparaten en externe harde schijven (FAT32-geformatteerd).

MDC BluOS

BluOS is muziekbeheersoftware ontwikkeld door het zustermerk van NAD, Bluesound. Het integreren van MDC BluOS voegt BluOS-netwerk- en internetmuziekstreaming met geavanceerd muziekbeheer toe aan uw C 388.

Raadpleeg de "MDC DD BluOS-montage-instructies" en "DD BluOS configureren" (meegeleverd met uw MDC BluOS-pakket) over het installeren en integreren van de MDC BluOS met de C 388.

SR 9 AFSTANDSBEDIENING

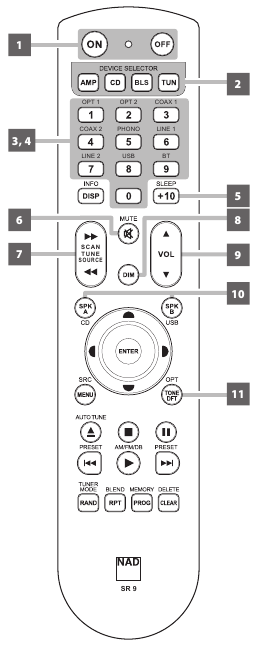

DE SR 9 AFSTANDSBEDIENING GEBRUIKEN
De SR 9 afstandsbediening bedient de belangrijkste functies van de C 388 en andere NAD Stereo Receivers, Integrated Amplifiers en Preamplifiers. Hij heeft extra bedieningselementen om NAD CD Players, AM/FM Tuners en speciale AM/FM/DAB Tuners op afstand te bedienen. Hij werkt tot een afstand van 23ft (7m). Alkalibatterijen worden aanbevolen voor een maximale levensduur. Er moeten twee AA-batterijen in het batterijvak aan de achterkant van de afstandsbediening worden geplaatst. Controleer bij het vervangen van de batterijen of ze op de juiste manier zijn geplaatst, zoals aangegeven op de basis van het batterijvak.

OPMERKING
De afstandsbediening die bij de C 388 wordt geleverd, is een universeel NAD-type, ontworpen om verschillende NAD-modellen te bedienen. Sommige knoppen zijn alleen van toepassing op specifieke NAD-modellen. Neem contact op met uw dealer of NAD-audiospecialist voor hulp.

INSCHAKELEN & UITSCHAKELEN: De SR 9 afstandsbediening heeft een aparte AAN- en UIT-knop. Druk op de ON (AAN) knop om het apparaat van Standby naar werkmodus te schakelen. Druk op de OFF (UIT) knop om het apparaat naar de Standby-modus te schakelen.
APPARAAT SELECTOR: Een Apparaat Selector knop bepaalt alleen welke component de SR 9 zal aansturen; het voert geen functie uit op de C 388. Druk op de gewenste Apparaat Selector knop zodat de bijbehorende knoppen worden gericht op een "pagina" met commando's die relevant zijn voor het geselecteerde apparaat. Na het selecteren van een Apparaat, kunt u nu op de overeenkomstige SR 9 bedieningsknoppen drukken die van toepassing zijn op het geselecteerde Apparaat.
INGANG SELECTORS: Raadpleeg de overeenkomstige labels die zijn afgedrukt op de voorkant van de afstandsbediening en hun respectievelijke toegewezen knoppen om gebruik te maken van deze functies. Zet de DEVICE SELECTOR op "AMP" om toegang te krijgen tot deze knoppen.

BELANGRIJKE OPMERKING

Er zijn maximaal 9 Bronnen met discrete IR-codes en ze zijn toegewezen aan de SR 9 ingang selector knoppen 1 – 9. De C 388 heeft geen USB-ingang, vandaar dat de BT Bron selector die oorspronkelijk was toegewezen aan de ingang selector "9/BT" zal verhuizen en ingang selector "USB/8" zal vervangen. Ingang selector "8" in AMP-modus zal nu overeenkomen met de Bluetooth-bron, terwijl ingang selector "9" niet zal worden toegewezen. Zie het onderstaande voorbeeld.
Als u de optionele MDC BluOS of MDC HDM 2 module hebt geïnstalleerd, zal de niet-toegewezen ingang selector "9" knop worden toegewezen aan "BluOS" of "HDMI 1" bron (zie de kolom "MDC BluOS of MDC HDM 2 geïnstalleerd" hieronder).
Als u zowel de optionele MDC HDM 2 als de MDC BluOS modules hebt geïnstalleerd, moet u twee of meer Bronnen uitschakelen om de overeenkomstige Bronnen van beide modules te kunnen gebruiken. Raadpleeg het item over "ENABLED" onder "DE C 388 GEBRUIKEN" voor richtlijnen over het in-/uitschakelen van Bronnen.
Onder de kolom "MDC BluOS en MDC HDM 2 geïnstalleerd" hieronder werden OPT 2, COAX 2 en PHONO uitgeschakeld om plaats te maken voor HDMI 1, HDMI 2 en HDMI 3. Het is uw prerogatief welke Bronnen u uitschakelt, zodat de gewenste Bronnen van geïnstalleerde MDC-modules kunnen worden toegewezen en geselecteerd vanaf de SR 9 afstandsbediening.

SR 9 BEDIENINGSKNOP (AMP MODUS)	FUNCTIE (Komt overeen met Bron nummer)
SR 9 BEDIENINGSKNOP (AMP MODUS)	C 388 Standaardinstellingen	MDC BluOS OF MDC HDM 2 geïnstalleerd	MDC BluOS EN MDC HDM 2 geïnstalleerd
1	OPT 1	OPT 1	OPT 1
2	OPT 2	OPT 2	COAX 1
3	COAX 1	COAX 1	LINE 1
4	COAX 2	COAX 2	LINE 2
5	PHONO	PHONO	Bluetooth
6	LINE 1	LINE 1	BluOS
7	LINE 2	LINE 2	HDMI 1
8	Bluetooth	Bluetooth	HDMI 2
9	Niet-toegewezen	BluOS (of HDMI 1)	HDMI 3

NUMERIEKE TOETSEN: De numerieke toetsen maken directe invoer van tracks voor CD-spelers mogelijk, en directe kanaal-/vooraf ingestelde toegang voor tuners en receivers.
SLAAP: Schakel specifieke NAD Receiver- of Tuner-modellen uit na een vooraf ingesteld aantal minuten. Deze knopbediening is niet van toepassing op de C 388.
MUTE: Druk op de [MUTE] (DEMPEN) knop om het geluid naar de luidsprekers en hoofdtelefoons tijdelijk UIT te schakelen. De MUTE-modus wordt aangegeven door de Standby LED indicator die knippert voor NAD Integrated Amplifiers of "Mute" (Dempen) die wordt weergegeven in de VFD van NAD Receivers. Voor de C 388 wordt "Mute" (Dempen) weergegeven in het display. Druk nogmaals op MUTE (DEMPEN) om het geluid te herstellen. Het aanpassen van het volume via de SR 9 of de volumeknop op het voorpaneel zal de dempfunctie automatisch uitschakelen.
BRON 5/6: Schakel door de broningang selecties. Als de optionele MDC modules zijn geïnstalleerd, zullen de bronselecties de bronnen omvatten die zijn opgenomen in de toepasselijke modules.
DIM (voor gebruik met NAD Stereo Receiver, Tuner en CD Player): Verminder, schakel uit of herstel de helderheid van het display. Afhankelijk van het NAD model zal de helderheid van het display op het voorpaneel variëren wanneer u deze knop inschakelt. Voor de C 388 schakelt u om het helderheidsniveau van het display te variëren - helderder, normaal of dimmer.
VOL [ ]: Druk op de [ ] knop om het volumeniveau te verhogen of te verlagen. Laat de knop los wanneer het gewenste niveau is bereikt. Voor NAD Receivers zal de VFD ook "Volume Up" (Volume Omhoog) of "Volume Down" (Volume Omlaag) weergeven tijdens het indrukken van de VOL [] van de SR 9. Voor de C 388, wanneer VOL [] wordt ingedrukt, zal het in het display getoonde dB-niveau overeenkomstig stijgen of dalen.
SPK A, SPK B: De [SPK A] en [SPK B] knoppen schakelen de luidsprekers in of uit die respectievelijk zijn aangesloten op de Luidsprekers A en Luidsprekers B aansluitingen. Schakel [SPK A] om de luidsprekers die zijn aangesloten op de Luidspreker A aansluitingen AAN of UIT te zetten. Schakel [SPK B] om de luidsprekers die zijn aangesloten op de Luidspreker B aansluitingen AAN of UIT te zetten.
TONE DFT: Toonregelingen worden in- of uitgeschakeld door op deze knop te drukken.

CD PLAYER BEDIENING (voor gebruik met NAD CD Player):

Zet de DEVICE SELECTOR op "CD" om toegang te krijgen tot deze knoppen. Sommige van de onderstaande bedieningsknoppen zijn alleen van toepassing op specifieke NAD CD Player modellen; raadpleeg de handleiding van uw NAD CD Player voor compatibiliteit van de bedieningsknoppen.

SCAN [ ]: Snel achteruit/vooruit zoeken.

[ ]: Open of sluit de schijflade.

[]: Stop de weergave.

[]: Pauzeer de weergave tijdelijk.

[ ]: Ga naar het volgende nummer/bestand.

[]: Ga naar het begin van het huidige nummer/bestand of naar het vorige nummer/bestand.

[ ]: Start de weergave.

[]: Selecteer door de mappenlijst/Selecteer door WMA/MP3 bestanden.

ENTER: Selecteer de gewenste map of WMA/MP3 bestand.

DISP: Toon de weergavetijd en andere display informatie.

RAND: Speel tracks/bestanden af in willekeurige volgorde.

RPT: Herhaal track, bestand of de hele schijf.

PROG: Activeer of verlaat de programma modus.

CLEAR: Verwijder geprogrammeerde track/bestand.

CD: Selecteer CD als de actieve bron.

USB: Selecteer USB als de actieve bron.

OPT: Selecteer optische ingang als de actieve bron. SRC: Schakel om de gewenste SRC modus te selecteren.

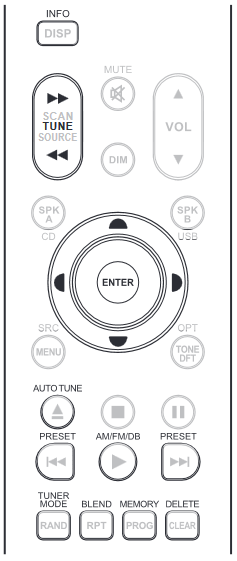

TUNER BEDIENING (voor gebruik met NAD AM/FM/DAB Tuner):

Zet de DEVICE SELECTOR op "TUN" om toegang te krijgen tot deze knoppen. Raadpleeg de overeenkomstige labels die zijn afgedrukt op de voorkant van de afstandsbediening en hun respectievelijke toegewezen knoppen om gebruik te maken van deze functies. Sommige van de onderstaande bedieningsknoppen zijn alleen van toepassing op specifieke NAD Receiver of Tuner modellen; raadpleeg de handleiding van uw NAD Receiver of Tuner voor compatibiliteit van de bedieningsknoppen.

AUTO TUNE: In DAB-modus, druk op deze knop om automatisch alle beschikbare lokale zenders te scannen.

TUNE [] of [ ]: Stap omhoog of omlaag tussen AM- of FM-frequenties.

PRESET [] of [ ]: Stap omhoog of omlaag tussen opgeslagen radiovoorinstellingen.

AM/FM/DAB: Selecteer AM, FM, DAB of XM band (indien van toepassing).

TUNER MODE: In FM-modus, schakel tussen "FM Mute On" (FM Dempen Aan) en "FM Mute Off" (FM Dempen Uit). In DAB-modus, zal het indrukken van deze knop Dynamic Range Control (DRC), Station Order of andere toepasselijke DAB menu opties activeren.

BLEND: Schakel de BLEND functie in of uit.

MEMORY: Sla de huidige zender op in het vooraf ingestelde geheugen.

DELETE: Houd ongeveer 2 seconden ingedrukt en het geselecteerde vooraf ingestelde geheugen wordt gewist. []: In DAB-modus, in combinatie met TUNER MODE of andere compatibele knoppen, schakel om te selecteren door DAB functie opties zoals Dynamic Range Control, Station Order en andere geschikte DAB opties.

ENTER: In AM/FM-modus, schakel om Preset of Tune modus te selecteren. In DAB-modus, houd ingedrukt om de signaalsterkte te controleren.

INFO: Herhaaldelijk op deze knop drukken toont informatie zoals geleverd door de huidige radiozender. De toepasselijke display inhoud omvat gerelateerde DAB display informatie en RDS broadcast data.

BluOS WEERGAVE BEDIENING (alleen van toepassing wanneer een optionele MDC BluOS module is geïnstalleerd)

Zet DEVICE SELECTOR op BLS en de volgende bedieningsknoppen zijn van toepassing op BluOS weergave bediening.

: Hervat de weergave vanuit de pauzestand.

: Pauzeer de huidige weergave.

: Ga terug naar het begin van het huidige nummer.

: Ga vooruit naar het volgende nummer.

REPEAT: Herhaal nummer, afspeellijst, alles of herhaal uit. Raadpleeg de BluOS controller app om de indicatoren voor de herhaalmodus te zien.

RANDOM: Speel nummers/afspeellijst in willekeurige volgorde af

DE SR 9-AFSTANDSBEDIENINGSBIBLIOTHEEK GEBRUIKEN

De SR 9 kan een andere bibliotheek met standaard NAD-codes opslaan voor elk van zijn DEVICE SELECTOR-“pagina’s”. Als de originele standaardbibliotheek uw NAD-cd-speler, dvd-speler of andere componenten niet aanstuurt, volgt u de onderstaande procedure om de bibliotheekcode te wijzigen. Raadpleeg ook de onderstaande tabel voor een lijst met toepasselijke NAD-bibliotheekcodes met hun overeenkomstige NAD-modellen.

EEN ANDERE BIBLIOTHEEKCODE LADEN

Voorbeeld: NAD DVD-speler T 517-bibliotheekcodes laden in het “CD”-apparaat van de SR 9.

Houd [CD] ingedrukt in het DEVICE SELECTOR-gedeelte van de SR 9.
Terwijl u de apparaatknop (CD) ingedrukt houdt, drukt u op “2” en “2” met behulp van de numerieke knoppen van de SR 9. “22” is de bijbehorende bibliotheekcode voor de T 517.
Druk op [ENTER] terwijl u de apparaatknop (CD) nog steeds ingedrukt houdt. De CD-apparaatselector knippert eenmaal om aan te geven dat de bibliotheekinput succesvol is. Zowel de apparaatselectorknop (CD) als [ENTER] kunnen nu worden losgelaten.

DE SR 9 TERUGZETTEN NAAR DE STANDAARDINSTELLINGEN

De SR 9 kan worden teruggezet naar de fabrieksinstellingen, inclusief standaardbibliotheken, door de volgende procedures:

Houd de knoppen [ON] en [DELETE/CLEAR] ongeveer 10 seconden ingedrukt totdat de AMP-apparaatknop oplicht.
Laat beide knoppen los binnen twee seconden nadat de AMP-apparaatknop is opgelicht. Als de resetmodus succesvol is, knippert de [CD]-apparaatknop twee keer.

TABEL MET BIBLIOTHEEKCODES DIE VAN TOEPASSING ZIJN OP DE SR 9-AFSTANDSBEDIENING

BIBLIOTHEEKCODE	NAD-PRODUCTBESCHRIJVING
10	Standaardbibliotheek voor "AMP"-pagina
11	Zone 2
20	Standaardbibliotheek voor "CD"-pagina; C 515BEE, C 545BEE, C 565BEE
21	T 535, T 585, M55, DVD-gedeelte van L 54, VISO TWO, VISO FIVE
22	T 513, T 514, T 515, T 517
23	T 587
31	IPD 2
40	Standaardbibliotheek voor "TUN"-pagina; Tunergedeelte van C 725BEE, T 175, T 737, T 747, T 755, T 765, T 775, T 785
41	C 422, C 425
42	C 445

OPMERKING
De SR 9 bevat mogelijk niet noodzakelijkerwijs alle bedieningsknoppen die van toepassing zijn op de bovengenoemde NAD-producten. Gebruik de voorgeschreven afstandsbediening van het specifieke NAD-product voor een volledige aanvulling van de toepasselijke afstandsbedieningsknoppen.

NAD REMOTE APP

De NAD Remote App transformeert uw smartphone of tablet in een krachtige controller voor app-compatibele producten, waaronder bepaalde NAD Hi-Fi-versterkers en digitale muziekstreamers. Met de NAD Remote App wordt de traditionele NAD-afstandsbediening opnieuw uitgevonden met een intuïtieve gebruikersinterface en de mogelijkheid om draadloos NAD-aangesloten producten te bedienen.

De NAD Remote App voor Android- en iOS-apparaten gebruikt uw lokale netwerk en Bluetooth om functies zoals stroom, volume, bronselectie en apparaatinstellingen te bedienen en aan te passen. De NAD Remote App ondersteunt de C 388 via Bluetooth.

De app downloaden!
Download de NAD Remote App van de respectievelijke App Stores van Apple iOS-apparaten (iPad, iPhone en iPod) en Android-apparaten.

DE NAD REMOTE APP GEBRUIKEN

Nadat u de NAD Remote App uit de App Store hebt gedownload, moet u ervoor zorgen dat de volgende installatievoorwaarden voor de C 388 zijn geïmplementeerd:

De installatie/aansluiting van de Bluetooth-antenne is veilig en stevig.
Zorg ervoor dat uw C 388 is ingeschakeld en klaar is voor gebruik.
Zorg ervoor dat de optie "BT Work Mode" (BT-werkmodus) in het selecteerbare menu "Settings" (Instellingen) op het voorpaneel is ingesteld op "Sink" (Sink).

Start de NAD Remote App!

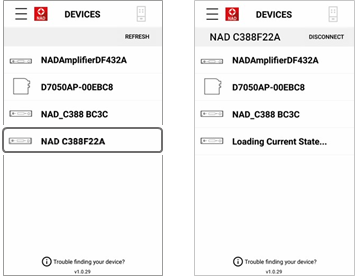

Selecteer uw apparaat. Selecteer in dit voorbeeld "NAD C388F22A".

Gebruik de NAD Remote App op dezelfde manier als u de SR 9-afstandsbediening bedient of door de verschillende menu-opties van de C 388 navigeert.

WERKING

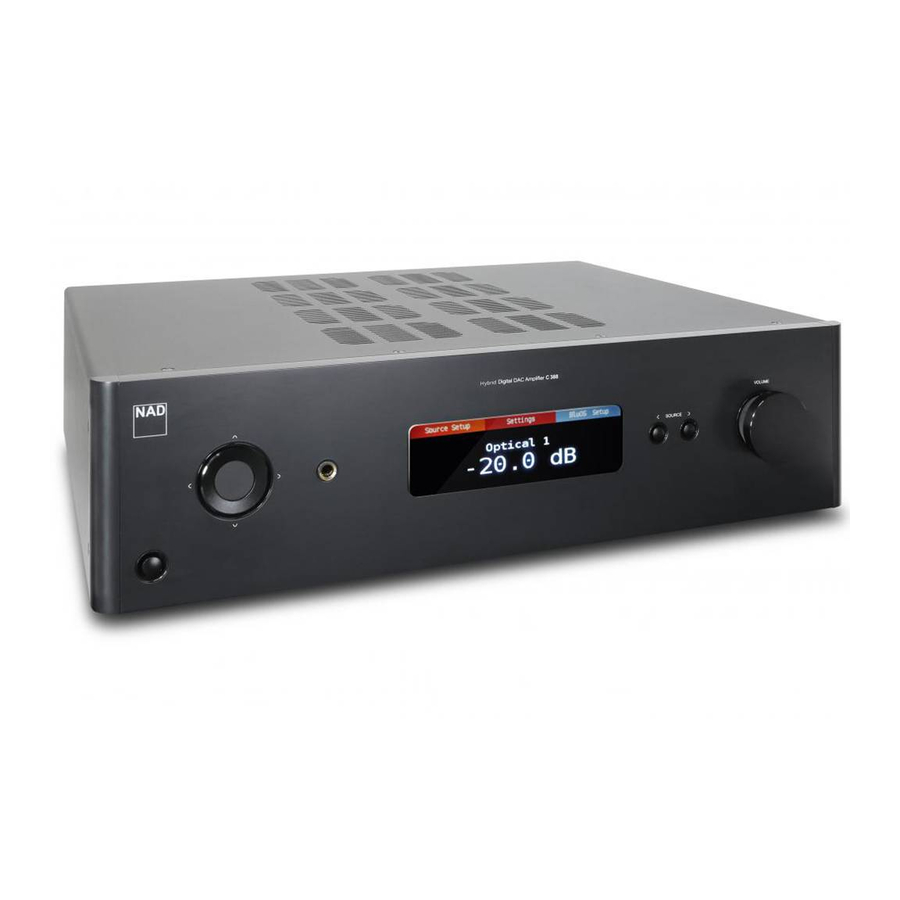

DE C 388 GEBRUIKEN

Bronconfiguratie	Instellingen
Optical 1 -20.0 dB

Druk eenmaal of herhaaldelijk op [] tot "Source Setup" is gemarkeerd. Druk op < of > om andere opties in het hoofdmenu te selecteren - Instellingen en BluOS Setup (beschikbaar als de MDC BluOS-module is geïnstalleerd).

Navigeer door de menu-opties met behulp van de knoppen op het voorpaneel of de bijbehorende SR 9-knoppen.

Druk op [ENTER] om een menu-item te selecteren. Gebruik [] om omhoog of omlaag te gaan in de menu-items.
Druk herhaaldelijk op [] om door de huidige menu-keuzes, opties of selecties te bladeren.
Druk op [ENTER] om de selectie, instellingen of wijzigingen die in het huidige menu zijn aangebracht, op te slaan. Nadat u op [ENTER] hebt gedrukt om een selectie te voltooien, gebruikt u [] om naar andere menu-opties/-items te gaan.

OPMERKING
De menu-optie blijft weergegeven en wordt pas uitgeschakeld of standaard teruggezet naar de huidige bron na 1 minuut zonder gebruikersinterface.

BRONCONFIGURATIE

Bronconfiguratie	Instellingen
Optical 1

Er zijn drie menu-opties voor bronconfiguratie – Ingeschakeld, Naam en Volumeregeling. Selecteer in het menu Bronconfiguratie de betreffende bron die u wilt in- of uitschakelen, hernoemen of instellen voor volumeregeling.

INGESCHAKELD

Bronconfiguratie	Instellingen
Optical 1 Ingeschakeld

U kunt een bron in-/uitschakelen via deze optie. Dit is vooral handig als er maar weinig bronnen worden gebruikt en u de bron rechtstreeks vanaf het voorpaneel selecteert, waarbij u ongebruikte bronnen omzeilt.

Aan: Geselecteerde bron inschakelen.

Uit: Geselecteerde bron uitschakelen.

NAAM

Bronconfiguratie	Instellingen
Optical 1 Naam

Er kan een nieuwe naam worden toegewezen aan een bronlabel. Als uw BD-speler bijvoorbeeld is aangesloten op "Optical 1", is het mogelijk om "Optical 1" te hernoemen naar "BD Player".

Selecteer de parameter "Name" (naam) om het bronlabel te hernoemen.

Terwijl u zich bij de geselecteerde bron bevindt, bijvoorbeeld "Optical 1", drukt u op [] om door de alfanumerieke selecties te bladeren.
Druk op [>] om naar het volgende teken te gaan en tegelijkertijd de wijzigingen op te slaan die aan het huidige teken zijn aangebracht. De naam kan maximaal veertien tekens lang zijn.
Herhaal stap 1 en 2 voor elk teken in de reeks.
Voltooi het hernoemingsproces door nogmaals op de knop [ENTER] te drukken om de invoernaam van de nieuwe bron op te slaan. De nieuwe naam wordt weergegeven op het display.

VOLUMEREGELING

Bronconfiguratie	Instellingen
Optical 1 Vol Control

De volumeregeling kan worden ingesteld op een variabel of vast niveau.

Variabel: Het volumeniveau wordt aangepast met behulp van de volumeknop of de [VOL ]-knoppen van de SR 9.

Vast: Deze instelling moet worden geselecteerd wanneer de C 388 is aangesloten op de uitgang van een voorversterker en voornamelijk als eindversterker wordt gebruikt.

Het uitgangsniveau is vast en de volumeregeling van de C 388 wordt omzeild. Deze functie wordt ook wel "Cinema Bypass" genoemd, omdat de C 388 kan worden gebruikt voor de voorste kanalen van een surround sound-systeem door de volumeregelingsfunctie over te laten aan de surroundprocessor.

Bij een vaste volumeniveau-instelling geeft het display op het voorpaneel "xx.x dB Fix" weer, waarbij "xx.x" het vooraf ingestelde dB-niveau is.

ZO NAVIGEERT U DOOR DE NIVEAU-INSTELLING VAN DE VOLUMEREGELING

Druk in het menu "Vol Control" op [ENTER].
Gebruik de knoppen [</>] op het voorpaneel of de []-knoppen van de SR 9 om te schakelen tussen de opties "Variable" (variabel) en "Fixed" (vast).
Selecteer bij de optie "Variable" (variabel) de optie "Variable" (variabel) door op [ENTER] te drukken. Gebruik de knop [] op het voorpaneel of de knop [] van de SR 9 om de selectiemodus voor de volumeregeling te verlaten.
Selecteer bij de optie "Fixed" (vast) met de knoppen [] op het voorpaneel of de knoppen [ ] van de SR 9 het gewenste dB-niveau en druk vervolgens op [ENTER] om de keuze van de optie "Fixed" (vast) voor de volumeregeling te bevestigen. Gebruik de knop [] op het voorpaneel of de knop [] van de SR 9 om de selectiemodus voor de volumeregeling te verlaten.

INSTELLINGEN

Met het hoofdmenu "Settings" (instellingen) kunt u de volgende functies configureren of weergeven:

Bas
Balans
Pre Out/Subwoofer
Tijdelijke weergave
Netwerkstand-by
Automatische detectie
IR-leerapparaat
Firmwareversie
MDC-kaartupgrade

Toonregelingen
Hoge tonen
Filters
Luidsprekerkanaal
Dimmer
Automatische stand-by
IR-kanaal
Volumeweergavemodus
Firmware-upgrade
BT-werkmodus

TOONREGELINGEN

Bronconfiguratie	Instellingen Instellingen
Toonregelingen Aan

Met toonregelingen kunnen bepaalde audiofrequenties worden versterkt of verminderd. De niveaus van de toonregeling, bas en hoge tonen, kunnen worden in- of uitgeschakeld.

Aan: De niveaus van de toonregeling zijn actief. Als Toonregelingen Aan staat, zijn de regelniveaus voor bas en hoge tonen beschikbaar voor configuratie.

Uit: De niveaus van de toonregeling worden omzeild. Als Toonregelingen Uit staat, zijn de regelniveaus voor bas en hoge tonen niet meer beschikbaar of uitgeschakeld in het menu Instellingen.

BAS, HOGE TONEN, BALANS

Bronconfiguratie	Instellingen
-
Bronconfiguratie	Instellingen
- 0

De regelingen voor bas en hoge tonen hebben alleen invloed op de lage bas en hoge tonen, waardoor de kritieke middenfrequenties vrij blijven van kleuring.

Gebruik [</>] om de bas- of hoogteniveaus binnen een bereik van ±7 dB te verhogen of te verlagen.

Bronconfiguratie	Instellingen

De balansregeling past de relatieve niveaus van de linker- en rechterluidspreker aan.

Druk op [>] om de balans naar rechts te verschuiven of [<] om de balans naar links te verschuiven. Gebruik [</>] ook om de balansniveaus te herstellen of gelijkmatig te verdelen.
De niveau-instelling "0 dB" biedt een gelijk niveau aan het linker- en rechterkanaal.

FILTERS

Bronconfiguratie	Instellingen
Filters High Pass

Filters bieden eenvoudige bi-amplificatie of subwooferintegratie door de vereiste filters toe te voegen om basfrequenties om te leiden naar de subwoofer.

High Pass: Een laagdoorlaatsignaal tot 150 Hz wordt verzwakt en boven 150 Hz naar de luidsprekers gestuurd. Dit is gebaseerd op een 2e orde Linkwitz-Riley Crossover Filter @150 Hz.

BELANGRIJKE OPMERKING
Als er andere crossover-filterinstellingen nodig zijn, wordt aanbevolen om de filters te gebruiken die zijn ingebouwd in de aangesloten externe actieve subwoofer. Experimenteer door de polariteit van de subwoofer om te keren of gebruik een combinatie van filters, bijvoorbeeld het High Pass-filter dat is ingebouwd in de C 388 en voer het volledige bereik naar de subwoofer en stel de Crossover-filterinstelling in op de subwoofer zelf. Houd er rekening mee dat het wijzigen van het niveau ook de crossover-frequentie kan wijzigen, dus experimenteren is de enige manier om een optimaal resultaat te krijgen.

Full Range: Verwijst naar het volledige frequentiespectrum van uw C 388 en luidsprekersysteem.

PRE OUT/SUBWOOFER

Bronconfiguratie	Instellingen
Pre Out/Subwoofer Pre Out

Met de functie Pre Out/Subwoofer kunt u de functie van de PREOUT- of SUBWOOFER-aansluitingen selecteren.

Pre Out: Geconfigureerd als Pre Out-aansluitingen.

Subwoofer: Geconfigureerd als Subwoofer-aansluitingen.

LUIDSPREKERKANAAL

Bronconfiguratie	Instellingen
Luidsprekerkanaal Luidspreker A

Met LUIDSPREKERKANAAL kunt u de luidsprekers in- of uitschakelen die respectievelijk zijn aangesloten op de LUIDSPREKERS A- en LUIDSPREKERS B-aansluitingen op het achterpaneel.

Selecteer "Speaker A" (luidspreker A) of "Speaker B" (luidspreker B) afzonderlijk en stel vervolgens in op "On" (aan) of "Off" (uit).

Aan: De geselecteerde luidspreker is ingeschakeld.

Uit: De geselecteerde luidspreker is uitgeschakeld.

TIJDELIJKE WEERGAVE

Bronconfiguratie	Instellingen
Tijdelijke weergave Uit

Met de functie Tijdelijke weergave kan het display tijdelijk worden uitgeschakeld na 10 seconden zonder gebruikersinterface.

Aan: Het display wordt tijdelijk uitgeschakeld na 10 seconden zonder gebruikersinterface. De stand-by-LED wordt tegelijkertijd ook uitgeschakeld. Het display en de stand-by-LED worden geactiveerd zodra de gebruikersinterface wordt gestart.

Uit: Het display blijft verlicht.

DIMMER

Bronconfiguratie	Instellingen Instellingen
Dimmer Helder

Met de DIMMER-functie is het mogelijk om het helderheidsniveau van het display op het voorpaneel aan te passen.

Helder: Hoger dan normaal niveau van de helderheid van het display.

Normaal: Normaal niveau van de helderheid van het display.

Dim: Lager dan normaal niveau of dimmer dan normale helderheid van het display.

NETWERKSTAND-BY

Bronconfiguratie	Instellingen
Netwerkstand-by Uit

De netwerkstand-bymodus handhaaft de netwerkverbinding in de stand-bymodus met een lager niveau van systeemprestaties.

Aan: De netwerkverbinding wordt gehandhaafd in de stand-bymodus.

Uit: De netwerkverbinding wordt verbroken in de stand-bymodus.

Raadpleeg ook de onderstaande tabel over "TRIGGERPUNTEN VOOR DE BEDIENINGSMODUS".

AUTOMATISCHE STAND-BY

Bronconfiguratie	Instellingen
Automatische stand-by Aan

De functie Automatische stand-by is een integraal onderdeel van de C 388 die voldoet aan de Europese ecodesign-voorschriften. De C 388 kan zo worden ingesteld dat hij automatisch naar de stand-bymodus gaat als er binnen 20 minuten geen interactie met de gebruikersinterface is en er geen actieve broninvoer is.

AAN

C 388 schakelt over naar de stand-bymodus met het laagste stroomverbruik (minder dan 0,5 W) als er binnen 20 minuten geen interactie met de gebruikersinterface is en er geen actieve broninvoer is.

UIT

C 388 blijft in de bedieningsmodus, zelfs als er binnen 20 minuten geen interactie met de gebruikersinterface is en er geen actieve bron is.

Raadpleeg ook de onderstaande tabel over "TRIGGERPUNTEN VOOR DE BEDIENINGSMODUS".

AUTO SENSE

Broninstelling	Instellingen Instellingen
Auto Sense Uit

De auto sense-functie stelt de C 388 in staat om vanuit de stand-bymodus te ontwaken wanneer deze wordt geactiveerd door een netwerkverbonden app of een actieve broningang.

AAN

Het apparaat ontwaakt vanuit de stand-bymodus wanneer het wordt geactiveerd door een netwerkverbonden app of een actieve broningang.
Met uitzondering van de analoge ingang schakelt het apparaat over naar de bron die het apparaat in de bedrijfsmodus heeft geactiveerd.
Wanneer het apparaat wordt geactiveerd door een actieve analoge ingang, schakelt het apparaat altijd over naar Line 1.

UIT

Het apparaat blijft in de stand-bymodus, zelfs als het wordt geactiveerd door een netwerkverbonden app of een actieve broningang.

Zie ook de onderstaande tabel over "TRIGGERPUNTEN VOOR DE BEDRIJFSMODUS".

TRIGGERPUNTEN VOOR DE BEDRIJFSMODUS

INSTELLINGEN	TRIGGER VOOR DE BEDRIJFSMODUS
Auto Stand-by: Aan Netwerk Stand-by: Aan Auto Sense: Aan	Het apparaat schakelt terug naar de bedrijfsmodus door de activiteit te hervatten in de netwerkverbonden app. een actieve broningang. op de stand-byknop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening te drukken.
Auto Stand-by: Aan Netwerk Stand-by: Uit Auto Sense: Aan	Het apparaat schakelt terug naar de bedrijfsmodus door een actieve broningang. op de stand-byknop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening te drukken.
Auto Stand-by: Aan Netwerk Stand-by: Aan/Uit Auto Sense: Uit	Het apparaat blijft in de stand-bymodus, zelfs als het wordt geactiveerd door een netwerkverbonden app of een actieve broningang. Het apparaat kan alleen worden teruggeschakeld naar de bedrijfsmodus door op de stand-byknop op het voorpaneel of de [ON]-knop van de SR 9-afstandsbediening te drukken.

IR-KANAAL

Broninstelling	Instellingen Instellingen
IR-kanaal Kanaal 0

De C 388 heeft de mogelijkheid om via een alternatief IR-kanaal te werken. Dit is handig als u twee NAD-producten heeft die met vergelijkbare opdrachten van de afstandsbediening kunnen worden bediend. Met een alternatief IR-kanaal kunnen twee verschillende NAD-producten onafhankelijk van elkaar in dezelfde zone worden bediend door elk product op een ander IR-kanaal in te stellen.

IR-kanaaltoewijzing
De C 388 en de SR 9-afstandsbediening moeten op hetzelfde kanaal worden ingesteld.

Het IR-kanaal op de C 388 wijzigen
Terwijl u zich in het IR-kanaalmenu bevindt, gebruikt u de [</>] om door Kanaal 0 tot Kanaal 3 te selecteren. Druk op [ENTER] om de gewenste IR-kanaalinstelling te selecteren. Het C 388 IR-kanaal is standaard ingesteld op Kanaal 0.

Het IR-kanaal op de SR 9-afstandsbediening wijzigen

Voeg een kanaalnummer toe vóór de bibliotheekcode. Voor SR 9 is bibliotheekcode "10" de standaardbibliotheektabel voor het "AMP"-apparaat. Om deze "AMP"-bibliotheektabel voor Kanaal 0 te selecteren, behoudt u de bibliotheekcode "10" (of "010").
Als u de "AMP"-bibliotheektabel op "Kanaal 1" wilt laden, zet u "1" voor de bibliotheekcode om de associatie met "Kanaal 1" aan te geven. Laad vervolgens de "AMP"-bibliotheektabel met de code "110". Herhaal hetzelfde voor MP (130) en TUNER (140).

VOORBEELD VAN EEN INSTELLING VAN TWEE NAD-PRODUCTEN IN DEZELFDE ZONE
NAD C 388 en NAD C 390DD zijn beide standaard ingesteld op Kanaal 0. Als op de SR 9-afstandsbediening (of de AVR 4-afstandsbediening voor de C 390DD) op de knop [OFF] wordt gedrukt, gaan beide producten naar de stand-bymodus. Druk op [ON] en beide producten schakelen vanuit de stand-bymodus in.

Om te voorkomen dat beide producten tegelijkertijd in en uit de stand-bymodus gaan samen met andere algemene opdrachten, stelt u elk product in op een ander IR-kanaal. In deze opstelling houden we de C 390DD en de AVR 4-afstandsbediening standaard ingesteld op "Kanaal 0". Wat de C 388 betreft, wijzen we deze toe aan "Kanaal 1"; hetzelfde geldt voor de SR 9.

Stel de C 388 en SR 9 in op "Kanaal 1" via de volgende procedure.

C 388
Terwijl u zich in het menu "IR-kanaal" bevindt, gebruikt u de [a/s] om naar de instelling "Kanaal 1" te gaan. Druk op [ENTER] om "Kanaal 1" te selecteren.

SR 9

Houd [AMP] ingedrukt in het gedeelte APPARAATSELECTIE van de SR 9.
Terwijl u de apparaatknop [AMP] ingedrukt houdt, drukt u op "1", "1" en "0" met behulp van de numerieke knoppen van de SR 9.
Druk op [ENTER] terwijl u de apparaatknop [AMP] nog steeds ingedrukt houdt. De apparaatselector AMP knippert één keer om aan te geven dat de bibliotheekinvoer is geslaagd.

Nu zowel de C 388 als de SR 9 zijn ingesteld op "Kanaal 1", kan de C 388 nu onafhankelijk van de C 390DD op afstand worden bediend.

OPMERKING
Het uitvoeren van een fabrieksreset voor de C 388 of SR 9 herstelt de respectievelijke IR-kanaalinstelling naar "Kanaal 0".

IR-LEERAPPARAAT

Broninstelling	Instellingen Instellingen
IR-leerapparaat AMP

Met het IR-leerapparaat kan elke niet-NAD-afstandsbediening de basiscodes van de AMP- en BluOS-afstandsbediening leren. Gebruik met de aangeleerde codes de geconfigureerde niet-NAD-afstandsbediening om de C 388 te bedienen.

AFSTANDSBEDIENINGCODES LEREN

Ga naar het menu IR-leerapparaat. Selecteer AMP of BluOS.
Selecteer AMP en de eerste Amp Learning Key verschijnt – VOLUME OMHOOG.

Broninstelling	Instellingen
Amp Learning Key VOLUME OMHOOG

Druk op ENTER om VOLUME OMHOOG te selecteren en de leermodus te starten.

Broninstelling	Instellingen
VOLUME OMHOOG Leren...

Richt de niet-NAD-afstandsbediening op de IR-sensor in het voorpaneel. Druk vervolgens op de gewenste knop op de niet-NAD-afstandsbediening waar VOLUME OMHOOG moet worden aangeleerd. Nadat u op de aangewezen knop hebt gedrukt, verandert het display in "Aangeleerd".

Broninstelling	Instellingen
VOLUME OMHOOG Aangeleerd

"VOLUME OMHOOG" is nu aangeleerd aan de aangewezen knop. Herhaal hetzelfde voor de andere aan te leren codes. Dezelfde procedure is van toepassing voor BluOS-leren.

BT-WERKMODUS

Broninstelling	Instellingen Instellingen
BT-werkmodus Sink

De Bluetooth (BT)-werkmodus definieert de twee rollen van de C 388 als een Bluetooth-sink of een Bluetooth-bron.

Sink: Audiostream wordt ontvangen van een bron in dezelfde Bluetooth-netwerkomgeving.

Bron: Audio wordt gestreamd of verzonden naar een ander apparaat (Sink) in dezelfde Bluetooth-netwerkomgeving.

C 388 ALS EEN BLUETOOTH-SINK

Stel "BT-werkmodus" in op "Sink". Start het koppelen van uw Bluetooth-apparaat met de C 388 door de onderstaande procedure te volgen.

Zorg ervoor dat de Bluetooth-antenne is aangesloten op de BT-antenne-aansluiting op het achterpaneel.

Broninstelling	Instellingen
Bluetooth(Sink) Detecteerbaar

Selecteer "Bluetooth" als bron. Op het display staat "Detecteerbaar".
Ga met uw iOS- of Android-apparaat naar Instellingen – Bluetooth en scan naar Bluetooth-apparaten.
In de "Detecteerbare" modus wordt de unieke apparaat-ID van uw C 388 weergegeven of kan deze worden geselecteerd in de apparatenlijst van uw Bluetooth-instellingen. Koppel of verbind uw C 388 en Bluetooth-apparaat.
Na succesvolle koppeling van uw Bluetooth-apparaat en de C 388 verandert het display in "Verbonden" en vervolgens in "Afspelen" wanneer muziek wordt afgespeeld vanaf uw Bluetooth-apparaat.

Broninstelling	Instellingen
Bluetooth(Sink) Verbonden
Broninstelling	Instellingen
Bluetooth(Sink) Afspelen

OPMERKINGEN OVER BLUETOOTH-SINKINSTELLINGEN

Als u de Bluetooth-verbinding van uw Bluetooth-apparaat uitschakelt (niet "ontkoppelen" of loskoppelen), verandert het display in "Verbindbaar". Wanneer u uw Bluetooth-apparaat weer inschakelt, blijft het display "Verbindbaar". "Verbindbaar" betekent dat alleen hetzelfde of het huidige Bluetooth-apparaat verbinding kan maken met uw C 388. Dit voorkomt dat andere Bluetooth-apparaten verbinding maken met uw C 388, tenzij het huidige Bluetooth-apparaat is ontkoppeld of losgekoppeld.
Selecteer in de apparatenlijst van het huidige Bluetooth-apparaat opnieuw de unieke apparaat-ID van uw C 388 en de verbinding wordt weer hervat (Verbonden) en het afspelen kan ook worden hervat.
Om andere apparaten verbinding te laten maken met uw C 388, zelfs als het huidige Bluetooth-apparaat niet is ontkoppeld of losgekoppeld, houdt u de [ENTER]-knop ingedrukt totdat het display verandert van "Verbindbaar" in "Detecteerbaar". Elk Bluetooth-apparaat kan vervolgens de unieke apparaat-ID van uw C 388 selecteren en verbinden/koppelen.

Het kan voorkomen dat uw Android- of iOS Bluetooth-apparaat niet meer kan worden gevonden, geen verbinding meer kan maken of andere soortgelijke gevallen van verbreken/verbinden na "Ontkoppelen", "Verbinding verbreken" of "Apparaat vergeten". Los dit soort gevallen op door het volgende te doen

Houd de [ENTER]-knop ingedrukt totdat het display verandert van "Verbindbaar" in "Detecteerbaar". Uw Bluetooth-apparaat en andere zouden dan de unieke apparaat-ID van uw C 388 moeten kunnen selecteren en verbinden/koppelen.

C 388 ALS EEN BLUETOOTH-BRON

Stel "BT-werkmodus" in op "Bron". Zorg ervoor dat de Bluetooth-antenne is aangesloten op de BT-antenne-aansluiting op het achterpaneel.

Selecteer "Bluetooth" als bron. Het display kan een van de volgende opties weergeven

Broninstelling	Instellingen
Bluetooth(Bron) Verbindbaar

Verbindbaar/Detecteerbaar: De C 388 staat open voor verbinding of koppeling met andere bronapparaten binnen dezelfde Bluetooth-netwerkomgeving. Standaard worden er geen verbindbare of detecteerbare Bluetooth-apparaten weergegeven, omdat het apparaat nog niet naar de "Inquiring"-modus is gegaan.

Houd de ENTER-knop ingedrukt om het apparaat in de "Inquiring"-modus te zetten. Het apparaat zoekt naar beschikbare Bluetooth-apparaten binnen dezelfde Bluetooth-netwerkomgeving.

Broninstelling	Instellingen
Bluetooth(Bron) Informeren NAD HP70

Schakel < of > om door de beschikbare Bluetooth-bronnen te selecteren.
Maak verbinding met uw gewenste Bluetooth-apparaat door nogmaals op ENTER te drukken.

Broninstelling	Instellingen
Bluetooth(Bron) Verbonden NAD HP70

Als u de verbinding met het huidige Bluetooth-apparaat wilt verbreken, drukt u nogmaals op ENTER. Het apparaat schakelt terug naar de "Verbindbaar..."-modus met nu weergegeven zoekbare/verbindbare Bluetooth-apparaten.

Broninstelling	Instellingen
Bluetooth(Bron) Verbindbaar NAD HP70

Herhaal de bovenstaande stappen 3 en 4 om een ander Bluetooth-apparaat te selecteren en te verbinden.
Nadat u een Bluetooth-bronapparaat hebt ingesteld, schakelt u <BRON> om de bronmedia te selecteren die u naar het verbonden Bluetooth-apparaat wilt streamen. Als u bijvoorbeeld audio van LINE 1 wilt streamen, selecteert u LINE 1 als de actieve bron.

VOLUMEWEERGAVEMODUS

Broninstelling	Instellingen
Volume Display Mode Decibel

De volume Weergavemodus biedt de gebruiker twee opties om het volumeniveau weer te geven. Gebruik < of > om te selecteren tussen de weergavemodus "Decibel" en "Procent" volumeniveau.

FIRMWAREVERSIE

Broninstelling	Instellingen
Firmwareversie Main: Vx.xx VFD:Vx.xx BT:Vx.xx

Firmwareversiegegevens van Main (MCU), VFD (display) en BT (Bluetooth) worden weergegeven. "x.xx" hierboven staat voor het versienummer van het specifieke firmware-item.

FIRMWARE-UPGRADE

Broninstelling	Instellingen
Firmware-upgrade VFD-upgrade

Selecteer Firmware-upgrade om VFD-upgrade of BT-upgrade te starten. Selecteer in elke upgrademodus "Ja" om het upgradeproces te starten of "Nee" om de huidige firmware te behouden.

MDC-KAART UPGRADEN

Broninstelling	Instellingen
MDC-kaart upgraden Slot: 2 BluOS

MDC-KAART UPGRADEN identificeert en toont de MDC-modules die in de MDC-slots op het achterpaneel zijn geïnstalleerd.

Een software-upgrade van een geïnstalleerde MDC-module zoals de DD USB 2.0 kan worden gestart via het menu MDC-kaart upgraden. Upgrade de geïnstalleerde DD USB 2.0 door te voldoen aan de richtlijn voor software-upgrades van DD USB 2.0 die bij het software-upgradebestand wordt geleverd.

OPMERKING
Een geïnstalleerde MDC BluOS-module kan niet in dit menu worden geüpgraded. De MDC BluOS-module kan worden geüpgraded via de BluOS-app of het menu "BluOS Setup" (BluOS-configuratie).

BLUOS-CONFIGURATIE

Broninstelling	Instellingen	BluOS-configuratie
BluOs -20.0 dB

"BluOS Setup" (BluOS-configuratie) wordt beschikbaar als een van de hoofdmenu-items wanneer een optionele MDC BluOS-module is geïnstalleerd in een van de MDC-slots op het achterpaneel. De volgende opties zijn beschikbaar in het menu BluOS-configuratie.

BELANGRIJKE OPMERKING
De menuopties van BluOS-configuratie kunnen alleen in de BluOS-bronmodus worden geconfigureerd. Bij andere bronnen kunnen de menuopties van BluOS-configuratie alleen worden bekeken, maar niet worden geconfigureerd.

INFO
Toon het MAC-adres, het IP-adres, de BluOS-versie en andere gerelateerde informatie over de geïnstalleerde MDC BluOS-module.

BLUOS HERSTARTEN
Yes (Ja): Start de MDC BluOS-module opnieuw op.

No (Nee): Behoud de huidige instellingen.

SERVICEMENU
Er zijn twee opties voor het servicemenu – BluOS-upgrade en BluOS-service.

BluOS Upgrade
Zorg ervoor dat de MDC BluOS bedraad of draadloos is verbonden.

Yes (Ja): Start de BluOS-upgrademodus. De upgrademodus wordt automatisch uitgevoerd.

No (Nee): Behoud de huidige instellingen.

BluOS-service

Uitsluitend te gebruiken voor onderhoudsdoeleinden. Dit is een functie die normaal gesproken wordt geassocieerd met en gecoördineerd door geautoriseerd servicepersoneel.

Yes (Ja): Activeer de servicemodus. Dit moet worden gecoördineerd door of uitgevoerd door geautoriseerd servicepersoneel.

No (Nee): Behoud de huidige instellingen.

BLUOS RESETTEN
Start het herstel van de MDC BluOS naar de fabrieksinstellingen.

Yes (Ja): Start het terugzetten naar de fabrieksinstellingen.

No (Nee): Behoud de huidige instellingen.

REFERENTIE

SPECIFICATIES

Alle specificaties zijn gemeten volgens de IHF 202 CEA 490-AR-2008-norm. THD wordt gemeten met behulp van het passieve filter AP AUX 0025 en het actieve filter AES 17.

VOORVERSTERKERSECTIE
LIJNINGANG, PRE-UITGANG
THD (20 Hz – 20 kHz)	<0,005% bij 2 V uitgang
Signaal-ruisverhouding	>106 dB (IHF; A-gewogen, ref. 500 mV uitgang, unity gain)
Kanaalscheiding	>80 dB (1 kHz)
	>70 dB (10 kHz)
Ingangsimpedantie (R en C)	22 kohm + 100 pF
Maximaal ingangssignaal	>4,5 Vrms (ref. 0,1% THD)
Uitgangsimpedantie	Bron Z + 240 ohm
Ingangsgevoeligheid	93 mV (ref. 500 mV uitgang, Volume maximaal)
Frequentiebereik	±0,3 dB (20 Hz - 20 kHz)
Maximale spanningsuitgang - IHF-belasting	>4,5 V (ref. 0,1% THD)
Toonregelingen	Treble: ±7,0 dB bij 20 kHz
	Bass: ±7,0 dB bij 60 Hz
	Balance: -10dB
PHONO-INGANG, PRE-UITGANG
THD (20 Hz – 20 kHz)	<0,01% bij 2 V uitgang
Signaal-ruisverhouding	>84 dB (bron van 200 ohm; A-gewogen, ref. 500 mV uitgang)
	>76 dB (MM-cartridgebron, IHF; A-gewogen, ref. 500 mV uitgang)
Ingangsgevoeligheid	1,44 mV (ref. 500 mV uitgang, Volume maximaal)
Frequentiebereik	±0,3 dB (20 Hz - 20 kHz)
Maximaal ingangssignaal bij 1 kHz	>80 mVrms (ref. 0,1% THD)
LIJNINGANG, HOOFDTELEFOONUITGANG
THD (20 Hz – 20 kHz)	<0,005% bij 1V uitgang
Signaal-ruisverhouding	>110 dB (32 ohm belasting; A-WTD, ref. 2V uitgang, unity gain
Frequentiebereik	±0,3 dB (20 Hz - 20 kHz)
Kanaalscheiding	>60 dB bij 1kHz
Uitgangsimpedantie	6 ohm
ALGEMENE SPECIFICATIES
LIJNINGANG, LUIDSPREKERUITGANG
Continu uitgangsvermogen in 8 ohm en 4 ohm	150W (ref. 20 Hz-20 kHz bij nominale THD, beide kanalen aangestuurd)
THD (20 Hz – 20 kHz)	<0,02% (250 mW tot 150 W, 8 ohm en 4 ohm)
Signaal-ruisverhouding	>95 dB (A-gewogen, 500 mV ingang, ref. 1 W uitgang in 8 ohm)
Clipping-vermogen	>160 W (bij 1 kHz 0,1% THD)
IHF dynamisch vermogen	8 ohm: 250 W
	4 ohm: 350 W
	2 ohm: 400 W
Piekenuitgangsstroom	>20 A (in 1 ohm, 1 ms)
Dempingsfactor	>150 (ref. 8 ohm, 20Hz tot 6,5kHz)
Frequentiebereik	±0,3 dB (20 Hz - 20 kHz)
Kanaalscheiding	>75 dB (1 kHz)
	>70 dB (10 kHz)
Ingangsgevoeligheid (voor 150 W in 8 ohm)	Lijningang: 490 mV
	Phono-ingang: 7,5 mV
	Digitale ingang: 24% FS
Ondersteunt bitsnelheid/samplefrequentie	tot 24 bit/192 kHz
Stand-byvermogen	<0,5 W
Frequentieband	2.402G- 2.480G
Maximaal zendvermogen(dBm)	7 dBm ± 2 dBm
AFMETINGEN EN GEWICHT
Bruto afmetingen (B x H x D)	435 x 120 x 390 mm 17 1/8 x 4 3/4 x 15 3/8 inch
Nettogewicht	11,2 kg
Verzendgewicht	13,6 kg

* - De bruto afmetingen zijn inclusief voetjes, volumeknop en verlengde aansluitingen op het achterpaneel.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Kijk op www.NADelectronics.com voor de meest recente informatie over de C 388 voor bijgewerkte documentatie en functies.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD C388 - Handleiding hybride digitale DAC-versterker
