NAD C320BEE Handleiding

BEDIENINGSELEMENTEN OP HET VOORPANEEL

AANSLUITINGEN OP HET ACHTERPANEEL

OPMERKINGEN OVER DE INSTALLATIE

Uw NAD C320BEE moet op een stevige, vlakke ondergrond worden geplaatst. Vermijd het plaatsen van het apparaat in direct zonlicht of in de buurt van warmte- en vochtbronnen. Zorg voor voldoende ventilatie. Plaats het apparaat niet op een zachte ondergrond zoals een tapijt. Plaats het niet in een afgesloten ruimte zoals een boekenkast of kast die de luchtstroom door de ventilatieopeningen kan belemmeren. Zorg ervoor dat het apparaat is uitgeschakeld voordat u aansluitingen maakt.
De RCA-aansluitingen op uw NAD C320BEE zijn voor het gemak kleurgecodeerd. Rood en wit zijn respectievelijk rechter- en linkeraudio.
Gebruik hoogwaardige kabels en contactdozen voor optimale prestaties en betrouwbaarheid. Zorg ervoor dat kabels en contactdozen op geen enkele manier beschadigd zijn en dat alle contactdozen stevig zijn aangedrukt.
Gebruik voor de beste prestaties kwaliteitsluidsprekerkabels van 16 gauge (1,5 mm) dikte of meer. Als het apparaat langere tijd niet wordt gebruikt, koppel dan de stekker los van het stopcontact.
Mocht er water in uw NAD C320BEE komen, schakel dan de stroom naar het apparaat uit en haal de stekker uit het stopcontact. Laat het apparaat inspecteren door een gekwalificeerde servicemonteur voordat u het opnieuw probeert te gebruiken.

VERWIJDER DE DEKSEL NIET, ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER ONDERHOUDBARE ONDERDELEN BINNENIN.
Gebruik een droge, zachte doek om het apparaat schoon te maken. Maak de doek indien nodig licht vochtig met een sopje. Gebruik geen oplossingen die benzol of andere vluchtige stoffen bevatten.

SNELLE START

1. Sluit de luidsprekers aan op de luidsprekeraansluitingen aan de achterkant en de bronnen op de relevante ingangsaansluitingen aan de achterkant.
2. Steek de stekker van het netsnoer in het stopcontact.
3. Druk op de POWER (aan/uit) knop om de NAD C320BEE in te schakelen.
4. Druk op de vereiste ingangsselector.

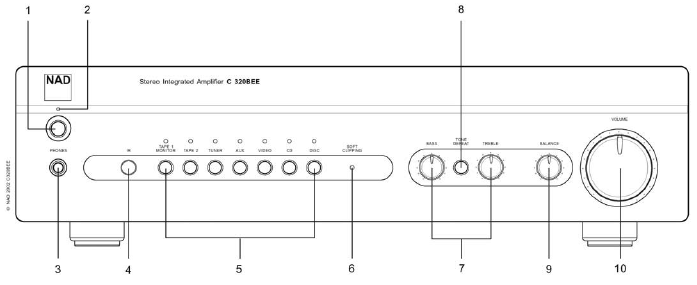

BEDIENINGSELEMENTEN OP HET VOORPANEEL

1. Power - Door op de Power (aan/uit) schakelaar te drukken, wordt het apparaat in de stand-by stand gezet. Bij het selecteren van een ingang op het voorpaneel of de ON (aan) knop op de afstandsbediening, zal de C320BEE de laatst geselecteerde ingang kiezen als de actieve ingang. De LED boven de aan/uit-schakelaar verandert van oranje, wat de stand-by stand aangeeft, in groen wanneer een ingang is geselecteerd. Door nogmaals op de POWER (aan/uit) schakelaar te drukken, wordt de versterker uitgeschakeld.
   OPMERKING
   De afstandsbediening die bij de C320BEE wordt geleverd, is van een universeel NAD type, ontworpen om verschillende NAD modellen te bedienen. Sommige knoppen op deze handset zijn buiten werking, omdat de functies niet worden ondersteund door de C320BEE.
2. Power/Standby/Protection LED - Bij het inschakelen van de stroom licht de LED oranje op in de stand-by stand. Terwijl een van de ingangsselectieknoppen wordt ingedrukt, wordt de LED even rood en vervolgens groen voor de AAN (ON) stand. In gevallen van ernstig misbruik van de versterker, zoals oververhitting, een extreem lage luidsprekerimpedantie, kortsluiting enz., schakelt de versterker zijn beveiligingscircuit in, wat wordt aangegeven doordat de LED van groen naar rood verandert en het geluid wordt gedempt. Schakel in een dergelijk geval de versterker uit, wacht tot hij is afgekoeld en/of controleer de luidsprekeraansluitingen en zorg ervoor dat de totale luidsprekerimpedantie niet onder de 4 ohm komt. Zodra de oorzaak van het inschakelen van het beveiligingscircuit is weggenomen, drukt u nogmaals op Power (aan/uit) om de normale werking te hervatten.
3. Headphone socket - Er is een 1/4" stereo jackaansluiting voorzien voor het luisteren via een hoofdtelefoon en deze werkt met conventionele hoofdtelefoons van elke impedantie. Door een hoofdtelefoonstekker in deze aansluiting te steken, worden de luidsprekers automatisch uitgeschakeld. De volume-, toon- en balansregelaars werken voor het luisteren via een hoofdtelefoon. Gebruik een geschikte adapter om hoofdtelefoons aan te sluiten met andere soorten aansluitingen, zoals 3,5 mm stereo 'personal stereo' jackpluggen.
   OPMERKING
   Zorg ervoor dat de volumeregelaar op minimum (volledig tegen de klok in) staat voordat u een hoofdtelefoon aansluit of loskoppelt. Luisteren op hoge volumes kan uw gehoor beschadigen.
4. Infra-red remote control command receiver - De infraroodsensor, die zich achter dit ronde venster bevindt, ontvangt commando's van de afstandsbediening. Er moet een vrije zichtlijn zijn van de afstandsbediening naar dit venster; als dat pad wordt geblokkeerd, werkt de afstandsbediening mogelijk niet.
   OPMERKING
   Direct zonlicht of een zeer heldere omgevingsverlichting kan het werkbereik en de hoek voor de afstandsbediening beïnvloeden.
5. Input selectors Deze knoppen selecteren de actieve ingang naar de NAD C320BEE en het signaal dat naar de luidsprekers, de Tape uitgangen en de PRE OUT aansluitingen wordt gestuurd. De knoppen op de afstandsbediening dupliceren deze knoppen, met uitzondering van de tuner ingang; zie hieronder. Groene LED's net boven elke knop geven aan welke ingang momenteel is geselecteerd.
   DISC Selecteert een lijnniveau bron die is aangesloten op de DISC aansluitingen als de actieve ingang.
   CD Selecteert de CD (of andere lijnniveau bron) die is aangesloten op de CD aansluitingen als de actieve ingang.
   VIDEO Selecteert de VCR (of stereo TV/Satelliet/Kabel ontvanger) die is aangesloten op de VIDEO aansluitingen als de actieve ingang. AUX Selecteert een lijnniveau bron die is aangesloten op de AUX aansluitingen als de actieve ingang.
   TUNER Selecteert de tuner (of andere lijnniveau bron) die is aangesloten op de Tuner aansluitingen als de actieve ingang. De afstandsbediening heeft aparte knoppen voor AM en FM; door een van beide in te drukken wordt de tuner ingang van de C320BEE geselecteerd.
   TAPE 2 Selecteert Tape 2 als de actieve ingang.
   TAPE 1 Monitor Selecteert de uitgang van een bandrecorder bij het afspelen van banden of het monitoren van opnames die worden gemaakt via de Tape 1 aansluitingen. Druk eenmaal op de Tape 1 knop om deze te selecteren en nogmaals om terug te keren naar de normale ingangsselectie.
   Tape 1 is een tape Monitor functie die de huidige ingangsselectie niet overschrijft. Als de CD bijvoorbeeld de actieve ingang is wanneer TAPE 1 is geselecteerd, dan blijft het CD signaal geselecteerd en naar zowel de TAPE 2 als de TAPE 1 OUTPUT aansluitingen gestuurd, maar het is het geluid van de recorder die is aangesloten op Tape 1 dat op de luidsprekers te horen is. Afgezien van de amberkleurige LED om aan te geven dat Tape 1 is ingeschakeld, blijft de groene LED voor de actieve ingang ook branden.
   OPMERKING
   De afstandsbediening die bij de C320BEE wordt geleverd, is van een universeel NAD type, ontworpen om verschillende NAD modellen te bedienen. Sommige knoppen op deze handset zijn buiten werking, omdat de functies niet worden ondersteund door de C320BEE. De Video 2 en Video 3 ingangsselectieknoppen op de afstandsbediening zijn buiten werking in het geval van de C320BEE.
6. Soft clipping indicator - De groene Soft Clipping LED geeft aan dat de Soft Clipping modus is ingeschakeld. Zie ook "Rear Panel Connections, Section Soft Clipping" voor meer informatie.
7. Tone controls - De NAD C320BEE is uitgerust met BASS (bas) en TREBLE (treble) toonregelingen om de toonbalans van uw systeem aan te passen. De 12 uur positie is 'flat' (vlak) zonder boost of cut (verlaging), en een inkeping geeft deze positie aan. Draai de regelaar met de klok mee om de hoeveelheid Bass (bas) of Treble (treble) te verhogen. Draai de regelaar tegen de klok in om de hoeveelheid Bass (bas) of Treble (treble) te verlagen. De toonregelingen hebben geen invloed op opnames die zijn gemaakt met behulp van de Tape uitgangen, maar hebben wel invloed op het signaal dat naar de Pre-amp uitgang (Pre Out) gaat.
8. Tone defeat - De TONE DEFEAT (toonuitschakeling) schakelaar omzeilt het toonregelgedeelte van de NAD C320BEE. Als de Tone Controls (toonregelingen) normaal gesproken niet worden gebruikt en in de 12 uur positie worden gelaten, dan is het raadzaam om het Tone Control (toonregel) gedeelte helemaal uit te schakelen met behulp van deze schakelaar. In de 'out' (uit) positie zijn de Tone Control (toonregel) circuits actief, door de TONE DEFEAT (toonuitschakeling) schakelaar 'in' te duwen, wordt het Tone Control (toonregel) gedeelte omzeild.
9. Balance - De BALANCE (balans) regelaar past de relatieve niveaus van de linker- en rechterluidspreker aan. De 12 uur positie zorgt voor een gelijk niveau voor de linker- en rechterkanalen. Een detent geeft deze positie aan.
   Door de regelaar met de klok mee te draaien, wordt de balans naar rechts verplaatst. Door de regelaar tegen de klok in te draaien, wordt de balans naar links verplaatst. De BALANCE (balans) regelaar heeft geen invloed op opnames die zijn gemaakt met behulp van de Tape uitgangen, maar heeft wel invloed op het signaal dat naar de Pre-amp uitgang (Pre Out) gaat.
10. Volume - De VOLUME (volume) regelaar past de totale luidheid aan van de signalen die naar de luidsprekers worden gestuurd. Deze wordt door een motor aangedreven en kan worden aangepast vanaf de afstandsbediening. De VOLUME (volume) regelaar heeft geen invloed op opnames die zijn gemaakt met behulp van de Tape uitgangen, maar heeft wel invloed op het signaal dat naar de Pre-amp uitgang (Pre Out) gaat.
    Druk op de afstandsbediening op de MUTE (dempen) knop om het geluid naar de luidsprekers en de hoofdtelefoon tijdelijk uit te schakelen. De mute (dempen) modus wordt aangegeven door het knipperen van de actieve ingangs-LED. Druk nogmaals op de MUTE (dempen) knop om het geluid te herstellen. Mute (dempen) heeft geen invloed op opnames die zijn gemaakt met behulp van de Tape uitgangen, maar heeft wel invloed op het signaal dat naar de Pre-amp uitgang (Pre Out) gaat.

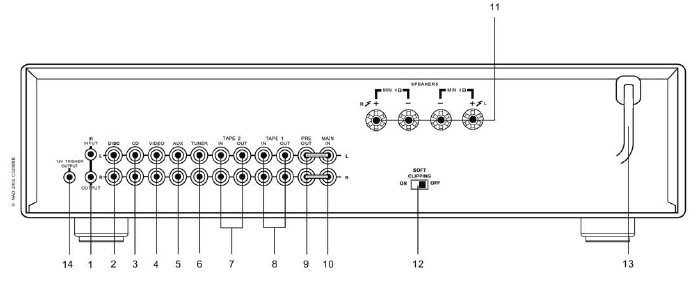

AANSLUITINGEN ACHTERPANEEL

1. IR Input / output - Deze ingang is verbonden met de uitgang van een IR-repeater (infrarood) (Xantech of vergelijkbaar), of de IR-uitgang van een ander component om de C320BEE vanaf een externe locatie te kunnen bedienen. Vraag uw dealer of installateur om meer informatie.
2. Disc input - Ingang voor extra line-level ingangssignalen, zoals een CD- of minidisc-speler, of het uitgangssignaal van een step-up versterker voor een draaitafel. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter 'Audio Outputs' van de hulpunit op deze ingang aan te sluiten.
3. CD input - Ingang voor een CD of andere line-level signaalbron. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter 'Audio Outputs' van de CD-speler op deze ingang aan te sluiten. De NAD C320BEE accepteert alleen analoge signalen van uw CD-speler.
4. Video input - Ingang voor het audiosignaal van een stereo videorecorder (of stereo tv/satelliet/kabel ontvanger) of andere line-level audiobron. Gebruik dubbele RCA-naar-RCA-kabels om de linker en rechter 'Audio Outputs' van de unit op deze ingangen aan te sluiten. Let op: dit zijn alleen audio-ingangen.
5. AUX input - Ingang voor extra line-level ingangssignalen, zoals een andere CD-speler. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter 'Audio Outputs' van de hulpunit op deze ingang aan te sluiten.
6. Tuner input - Ingang voor een tuner of andere line-level signaalbron. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter 'Audio Outputs' van de tuner op deze ingang aan te sluiten.
7. Tape 2 In/Out - Aansluitingen voor analoge opname en weergave op een audiotaperecorder van elk type. Gebruik dubbele RCA-naar-RCA-kabels om de linker en rechter 'Audio Output' van de taperecorder op de TAPE 2 IN-aansluitingen aan te sluiten voor weergave en bandmonitoring. Sluit de linker en rechter 'Audio Input' van de taperecorder aan op de TAPE 2 OUT-aansluitingen voor opname.
8. Tape 1 In/Out - Aansluitingen voor analoge opname en weergave op een audiotaperecorder van elk type. Gebruik dubbele RCA-naar-RCA-kabels om de linker en rechter 'Audio Output' van de taperecorder op de TAPE 1 IN-aansluitingen aan te sluiten voor weergave en bandmonitoring. Sluit de linker en rechter 'Audio Input' van de taperecorder aan op de TAPE 1 OUT-aansluitingen voor opname.
9. Pre out - Aansluitingen op een externe eindversterker of processor, zoals een surround sound-decoder. Bij normaal gebruik moeten deze met de meegeleverde verbindingsstukken op de Main-In aansluitingen (nr. 10) worden aangesloten. Om uw NAD C320BEE aan te sluiten op externe processor- of versterkersecties, moet u eerst deze verbindingsstukken verwijderen. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter 'Audio Input' van de eindversterker of processor aan te sluiten op de Pre Out-aansluitingen.
   LET OP
   Het Pre-Out uitgangssignaal wordt beïnvloed door de volume- en toonregeling van de NAD C320BEE, schakel de versterker altijd uit voordat u iets aansluit op of loskoppelt van Pre-Out en Main-In aansluitingen.
10. Main in - Aansluitingen op een externe voorversterker of processor, zoals een surround sound-decoder. Bij normaal gebruik moeten deze met de meegeleverde verbindingsstukken op de Pre-Out aansluitingen (nr. 9) worden aangesloten. Om uw NAD C320BEE aan te sluiten op een externe processor- of voorversterker, moet u eerst deze verbindingsstukken verwijderen. Gebruik een dubbele RCA-naar-RCA-kabel om de linker en rechter 'Audio Output' van de voorversterker of processor aan te sluiten op de Main-In aansluitingen.
    LET OP
    Schakel de versterker altijd uit voordat u iets aansluit op of loskoppelt van Pre-Out en Main-In aansluitingen.
11. Speakers - Luidsprekeraansluitingen voor luidsprekers met een impedantie van 4 ohm of meer. Sluit de rechterluidspreker aan op de aansluitingen met de markering 'R +' en 'R-', en zorg ervoor dat de 'R+' is aangesloten op de '+'-aansluiting op uw luidspreker en de 'R-' is aangesloten op de '-'-aansluiting van de luidspreker. Sluit de aansluitingen met de markering 'L+' en 'L-' op dezelfde manier aan op de linkerluidspreker.
    Gebruik altijd zware (16 gauge; 1,5 mm, of dikker) getwiste draad om luidsprekers aan te sluiten op uw NAD C320BEE. De binding post-aansluitingen met hoge stroomsterkte kunnen worden gebruikt als een schroefaansluiting voor kabels die eindigen in spade- of pin-sockets of voor kabels met blanke draadeinden.

BLANKE DRAAD EN PIN-CONNECTOREN
Blanke draden en pin-sockets moeten in het gat in de schacht van de aansluiting worden gestoken. Draai de plastic bus van de luidsprekeraansluiting los totdat het gat in de schroefschacht zichtbaar is. Steek de pin of het blanke kabeluiteinde in het gat en zet de kabel vast door de bus van de aansluiting vast te draaien. Zorg ervoor dat blanke draad van de luidsprekerkabels het achterpaneel of een andere aansluiting niet raakt. Zorg ervoor dat er slechts 1/2" (1 cm) blanke kabel of pin is en geen losse draden van de luidsprekerkabel.

12. Soft Clipping™ - Wanneer een versterker verder wordt belast dan zijn gespecificeerde vermogen, kan er een hard, vervormd geluid worden gehoord bij zeer luide geluiden. Dit wordt veroorzaakt doordat de versterker de pieken van het geluid afsnijdt of 'hard clipt', dat niet was ontworpen om te worden gereproduceerd. Het NAD Soft Clipping circuit beperkt de uitgang van het systeem voorzichtig om hoorbare vervorming te minimaliseren als de versterker wordt overbelast. Als u luistert met gematigde vermogensniveaus, kunt u de Soft Clipping-schakelaar op Off laten staan. Als u waarschijnlijk op hoge niveaus zult spelen, die de vermogenscapaciteit van de versterker zouden kunnen belasten, zet Soft Clipping dan aan.
    De Soft Clipping™ LED op het voorpaneel licht op wanneer de versterker in de Soft Clipping-modus staat.
13. AC line cord - Steek het AC-netsnoer in een werkend AC-stopcontact. Zorg ervoor dat alle aansluitingen zijn gemaakt voordat u de stekker in het stopcontact steekt.
14. 12V trigger output - De 12V TRIGGER OUTPUT wordt gebruikt voor het bedienen van externe apparatuur die is uitgerust met een 12V trigger input. Deze uitgang is 12V wanneer de C320BEE is ingeschakeld en 0V wanneer de unit is uitgeschakeld of in stand-by staat. Deze uitgang kan een belasting tot 50mA bij 12V aansturen.

EEN OPNAME MAKEN
Wanneer een bron is geselecteerd, wordt het signaal ook rechtstreeks naar een taperecorder geleid die is aangesloten op de TAPE 2 of TAPE 1 OUTPUTS voor opname.

TAPE TO TAPE KOPIËREN
U kunt kopiëren tussen twee taperecorders die zijn aangesloten op uw NAD C320BEE. Plaats de bronband in de recorder die is aangesloten op Tape 2 en de blanco band in de recorder die is aangesloten op Tape 1. Door TAPE 2 Input te selecteren, kunt u nu opnemen van Tape 2 naar Tape 1 en het signaal van de originele band controleren.

AFSTANDSBEDIENING

De afstandsbediening regelt de belangrijkste functies van de NAD C320BEE en heeft extra bedieningselementen om NAD Tuners, DVD- en CD-machines op afstand te bedienen. Hij werkt tot op een afstand van 5 meter.
Alkalibatterijen worden aanbevolen voor een maximale levensduur. Twee AAA-batterijen (R 03) moeten in het batterijvak aan de achterkant van de afstandsbediening worden geplaatst. Controleer bij het vervangen van de batterijen of ze op de juiste manier zijn geplaatst, zoals aangegeven op de onderkant van het batterijvak.
Raadpleeg de vorige paragrafen van de handleiding voor een volledige beschrijving van de afzonderlijke functies.

LET OP

• De afstandsbediening die bij de C320BEE wordt geleverd, is van het universele NAD-type, ontworpen om verschillende NAD-modellen te bedienen. Sommige knoppen op deze afstandsbediening zijn buiten werking, omdat de functies niet worden ondersteund door de C320BEE.
• De Video 2- en Video-ingangskeuzeschakelaar, en de Speakers A- en Speakers B-knoppen op de afstandsbediening zijn buiten werking in het geval van de C320BEE.
• De ingangskeuzeknoppen voeren dezelfde functies uit als de knoppen met dezelfde naam op het voorpaneel. Er zijn echter een paar verschillen en extra functies met de afstandsbediening.

TUNER EN TUNER MODE
Selecteert de Tuner-ingang op de NAD C320BEE en schakelt de AM- of FM-golfband in op een afzonderlijke, op afstand bedienbare NAD Tuner.

MUTE
Druk op de MUTE (Dempen) knop om het geluid naar de luidsprekers en hoofdtelefoons tijdelijk uit te schakelen. De mute-modus wordt aangegeven door het knipperen van de actieve ingangs-LED. Druk nogmaals op de MUTE (Dempen) knop om het geluid te herstellen. Dempen heeft geen invloed op opnamen die zijn gemaakt met de Tape-uitgangen, maar wel op het signaal dat naar de Pre-amp output (Pre Out) gaat.

MASTER VOLUME
of verhoogt of verlaagt respectievelijk de volume-instelling. De gemotoriseerde volumeregeling op het voorpaneel geeft het ingestelde niveau aan.
Naast de opdrachten die betrekking hebben op de NAD C320BEE-versterker zelf, zijn er andere knoppen, die de meeste NAD CD-spelers en cassettedecks met IR-verbinding bedienen.

TUNER CONTROL
(voor gebruik met NAD Tuner)
Zet de kleine schuifschakelaar op TUNER (aan de basis van de afstandsbediening) om het numerieke toetsenblok 1 t/m +10 te bedienen
De TUNER-knop selecteert tussen AM en FM.
TUNE MODE in combinatie met of selecteert respectievelijk tussen het voorgeprogrammeerde nummer van het station en het scannen naar stations.

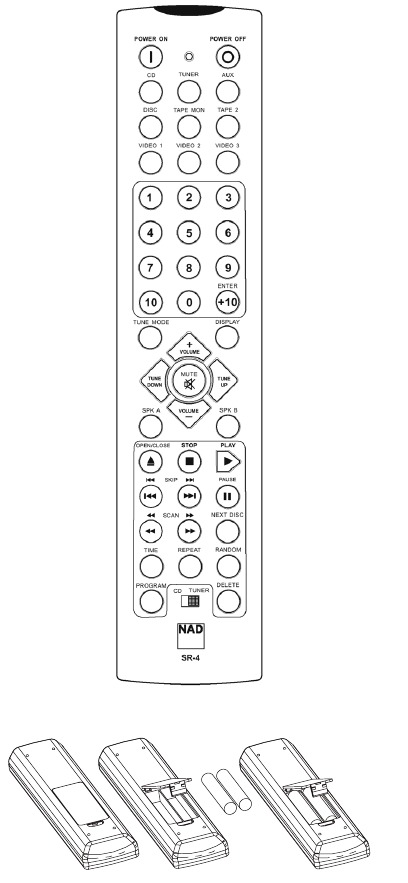

CD PLAYER CONTROL
(voor gebruik met NAD CD Player)
Zet de kleine schuifschakelaar op CD (aan de basis van de afstandsbediening) om het numerieke toetsenblok 1 t/m +10 te bedienen
activeert Pauze.
activeert Stop.
activeert Play of schakelt tussen Play en Pause.
of activeert Track overslaan; Druk eenmaal om respectievelijk naar de volgende track te gaan of om terug te keren naar het begin van de huidige of vorige track.
NEXT DISC Ga naar de volgende disc (voor NAD CD-wisselaars).

LET OP
Direct zonlicht of zeer fel omgevingslicht kan het bereik en de hoek voor de afstandsbediening beïnvloeden.

1. Druk op en til het lipje op om het batterijklepje uit de uitsparing te verwijderen
2. Plaats de batterijen in de uitsparing. Zorg ervoor dat de uitlijning van de batterijen overeenkomt met de '+' en '-' symbolen op de behuizing.
3. Plaats het batterijklepje terug door de twee lipjes uit te lijnen en in de gaten te steken. Druk het batterijklepje op zijn plaats totdat het vastklikt.

PROBLEEMOPLOSSING

SPECIFICATIES

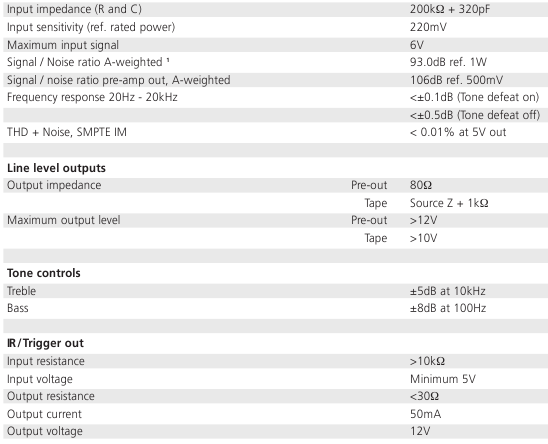

PRE-AMP SECTIE
Line-level ingangen (Disc, CD, Video, Aux, Tuner, Tape1, Tape2)

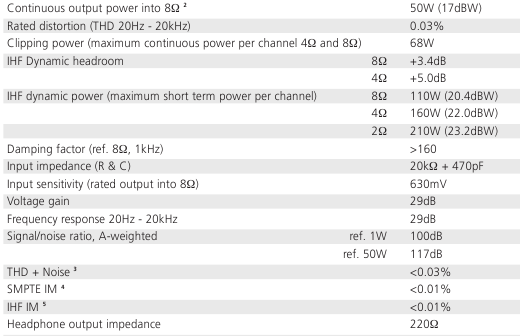

POWER AMP SECTIE

FYSISCHE SPECIFICATIES

¹ Van CD-ingang naar luidsprekeruitgang, volume-instelling voor 500mV in, 8Ω 1W uit
² Minimaal vermogen per kanaal, 20Hz - 20kHz, beide kanalen aangestuurd met niet meer dan de nominale vervorming.
³ Totale harmonische vervorming, 20Hz - 20kHz van 250mW tot nominaal vermogen
⁴ Intermodulatievervorming, 60Hz - 7kHz, 4:1, van 250mW tot nominaal vermogen
⁵ CCIF IM-vervorming, 19 + 20kHz nominaal vermogen
Afmetingen zijn van de behuizing van de unit zonder aangebrachte voeten; voeg tot 18 mm toe voor de totale hoogte.
De afmeting diepte is exclusief aansluitingen, stopcontacten, bedieningselementen en knoppen.

Veiligheid

RISICO OP ELEKTRISCHE SCHOK NIET OPENEN
LET OP: RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR
OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, DEKSEL (OF ACHTERKANT) NIET VERWIJDEREN. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.

Om het risico op brand of elektrische schok te verminderen, stel dit apparaat niet bloot aan regen of vocht.
De bliksemflits met een pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het product wordt geleverd.
Plaats dit apparaat niet op een onstabiele kar, standaard of statief, beugel of tafel. Het apparaat kan vallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het apparaat ernstig kan worden beschadigd. Gebruik het apparaat alleen met een kar, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of samen met het apparaat wordt verkocht. Elke montage van het apparaat aan een muur of plafond moet de instructies van de fabrikant volgen en een montageaccessoire gebruiken dat door de fabrikant wordt aanbevolen.
Een combinatie van apparaat en kar moet voorzichtig worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ertoe leiden dat de combinatie van apparaat en kar omvalt.
Lees en volg alle veiligheids- en bedieningsinstructies voordat u dit apparaat aansluit of gebruikt. Bewaar deze kennisgeving en de gebruikershandleiding voor toekomstig gebruik.
Alle waarschuwingen op het apparaat en in de bedieningsinstructies moeten worden opgevolgd.
Gebruik dit apparaat niet in de buurt van water; bijvoorbeeld in de buurt van een badkuip, wastafel, aanrecht, wasbak, in een vochtige kelder of in de buurt van een zwembad.
Het apparaat moet zo worden geïnstalleerd dat de locatie of positie de juiste ventilatie niet belemmert. Het mag bijvoorbeeld niet op een bed, bank, kleed of een soortgelijk oppervlak worden geplaatst dat de ventilatieopeningen kan blokkeren; of op een ingebouwde installatie, zoals een boekenkast of kast, die de luchtstroom door de ventilatieopeningen kan belemmeren.
Het apparaat moet uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
Het apparaat mag alleen worden aangesloten op een stopcontact met de spanning en frequentie die op het achterpaneel zijn aangegeven.
Het netsnoer moet zo worden geleid dat er niet op kan worden gelopen of dat het bekneld kan raken, vooral in de buurt van de stekker, stopcontacten of waar het snoer het apparaat verlaat.
Haal de stekker van het apparaat uit het stopcontact voordat u het schoonmaakt. Gebruik nooit benzine, verdunner of andere oplosmiddelen voor het schoonmaken. Gebruik alleen een zachte, vochtige doek.
De stekker van het netsnoer van het apparaat moet uit het stopcontact worden gehaald als het gedurende lange tijd niet wordt gebruikt.
Er moet op worden gelet dat er geen voorwerpen vallen en dat er geen vloeistoffen in de behuizing terechtkomen via openingen. Dit apparaat moet worden onderhouden door gekwalificeerd onderhoudspersoneel wanneer:

1. Het netsnoer of de stekker is beschadigd; of
2. Er voorwerpen zijn gevallen of er vloeistof in het apparaat is gemorst; of
3. Het apparaat is blootgesteld aan regen of vloeistoffen van welke aard dan ook; of
4. Het apparaat lijkt niet normaal te werken of vertoont een duidelijke verandering in prestaties; of
5. Het apparaat is gevallen of de behuizing is beschadigd.

PROBEER DIT APPARAAT NIET ZELF TE ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL
Vraag na voltooiing van onderhouds- of reparatiewerkzaamheden de verzekering van de servicewerkplaats dat alleen door de fabriek geautoriseerde vervangingsonderdelen met dezelfde kenmerken als de originele onderdelen zijn gebruikt, en dat de routineveiligheidscontroles zijn uitgevoerd om te garanderen dat de apparatuur zich in een veilige bedrijfsconditie bevindt. VERVANGING DOOR NIET-GEAUTORISEERDE ONDERDELEN KAN LEIDEN TOT BRAND, ELEKTRISCHE SCHOK OF ANDERE GEVAREN..

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DE BREDE PEN VAN DE STEKKER VOLLEDIG IN DE BREDE SLEUF STEKEN.
Als een binnenantenne wordt gebruikt (hetzij ingebouwd in het apparaat, hetzij afzonderlijk geïnstalleerd), zorg er dan voor dat geen enkel onderdeel van de antenne de metalen onderdelen van andere elektrische apparaten raakt, zoals een lamp, tv enz.

ELEKTRICITEITSLEIDINGEN
Elke buitenantenne moet zich uit de buurt van alle elektriciteitsleidingen bevinden.

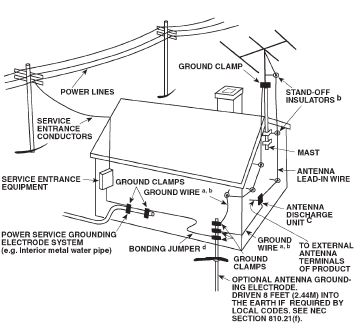

AARDING BUITENANTENNE
Als een buitenantenne is aangesloten op uw tuner of tunervoorversterker, zorg er dan voor dat het antennesysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Artikel 810 van de National Electrical Code, ANSI/NFPA No. 70-1984, bevat informatie met betrekking tot de juiste aarding van de mast en de ondersteunende constructie, aarding van de toevoerdraad naar een antenne-ontladingseenheid, grootte van aardgeleiders, locatie van antenne-ontladingseenheid, aansluiting op aardelektroden en vereisten voor de aardelektrode.

1. Gebruik nr. 10 AWG (5,3 mm2) koper, nr. 8 AWG (8,4 mm2) aluminium, nr. 17 AWG (1,0 mm2) koperbekleed staal of bronsdraad, of groter, als aarddraad.
2. Zet de antenne-toevoerdraad en aarddraden vast aan het huis met afstandsisolatoren op een afstand van 1,22 - 1,83 m (4-6 voet).
3. Monteer de antenne-ontladingseenheid zo dicht mogelijk bij de plaats waar de toevoerdraad het huis binnenkomt.
4. Gebruik een jumperdraad van niet minder dan nr. 6 AWG (13,3 mm2) koper, of het equivalent, wanneer een afzonderlijke antenne-aardingselektrode wordt gebruikt. zie NEC Sectie 810-21 (j).

VOORBEELD VAN ANTENNEAARDING VOLGENS DE INSTRUCTIES VAN DE NATIONAL ELECTRICAL CODE IN ARTIKEL 810 - RADIO- EN TELEVISIEAPPARATUUR.

OPMERKING VOOR DE INSTALLATEUR VAN HET CATV-SYSTEEM: Deze herinnering is bedoeld om de installateur van het CATV-systeem attent te maken op artikel 820-40 van de National Electrical Code, dat richtlijnen biedt voor een juiste aarding en in het bijzonder specificeert dat de aardkabel moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.
