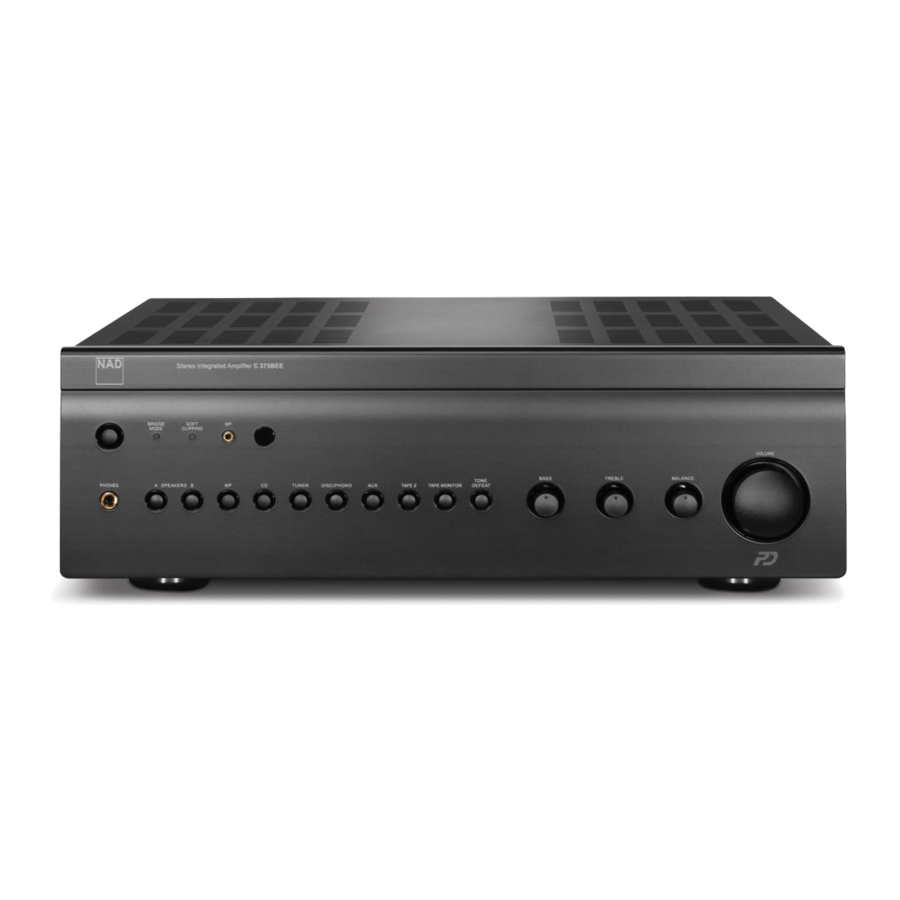

NAD C 375BEE Handleiding

INLEIDING

AAN DE SLAG

UITPAKKEN EN INSTALLATIE

WAT ZIT ER IN DE DOOS
In de doos van uw C 375BEE vindt u:

• De SR 8-afstandsbediening met 2 (twee) AA-batterijen
• Deze handleiding
• Een afneembaar netsnoer.

BEWAAR DE VERPAKKING
Bewaar de doos en alle verpakkingsmaterialen waarin uw C 375BEE is geleverd. Mocht u uw C 375BEE verplaatsen of anderszins moeten vervoeren, dan is dit verreweg de veiligste container om dit te doen. We hebben te veel verder perfecte componenten beschadigd zien raken tijdens het transport bij gebrek aan een goede verzenddoos, dus doe het volgende: Bewaar die doos!

EEN LOCATIE KIEZEN
Kies een locatie die goed geventileerd is (met aan beide zijden en aan de achterkant minstens enkele centimeters ruimte) en die een duidelijke zichtlijn biedt, binnen 7 meter, tussen het voorpaneel van de C 375BEE en uw primaire luister-/kijkpositie. Dit zorgt voor een betrouwbare infrarood afstandsbedieningscommunicatie. De C 375BEE genereert een bescheiden hoeveelheid warmte, maar niets dat aangrenzende componenten zou moeten storen. Het is heel goed mogelijk om de C 375BEE bovenop andere componenten te stapelen, maar het omgekeerde moet meestal worden vermeden.

Het is vooral belangrijk dat er voldoende ventilatie is. Als u overweegt de C 375BEE in een kast of ander meubel te plaatsen, vraag dan advies aan uw NAD audio-/videospecialist over het voorzien in een adequate luchtstroom.

OPMERKINGEN OVER DE INSTALLATIE
Uw NAD C 375BEE moet op een stevige, vlakke ondergrond worden geplaatst. Plaats het apparaat niet in direct zonlicht of in de buurt van warmte- en vochtbronnen. Zorg voor voldoende ventilatie. Plaats het apparaat niet op een zachte ondergrond zoals een tapijt. Plaats het apparaat niet in een afgesloten positie, zoals een boekenkast of kast, die de luchtstroom door de ventilatieopeningen kan belemmeren. Zorg ervoor dat het apparaat is uitgeschakeld voordat u aansluitingen maakt.

De RCA-aansluitingen op uw NAD C 37SBEE zijn voor het gemak kleurgecodeerd. Rood en wit zijn respectievelijk rechts en links audio. Gebruik hoogwaardige kabels en aansluitingen voor optimale prestaties en betrouwbaarheid. Zorg ervoor dat kabels en aansluitingen op geen enkele manier beschadigd zijn en dat alle aansluitingen stevig zijn aangedrukt.

Gebruik voor de beste prestaties hoogwaardige luidsprekerkabels met een dikte van 16 gauge (1,5 mm) of meer. Als het apparaat gedurende langere tijd niet wordt gebruikt, trek dan de stekker uit het stopcontact.

Als er water in uw NAD C 375BEE komt, schakel dan de stroom naar het apparaat uit en trek de stekker uit het stopcontact. Laat het apparaat inspecteren door een gekwalificeerde servicemonteur voordat u het opnieuw probeert te gebruiken.

VERWIJDER DE KAP NIET; ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN.

Gebruik een droge, zachte doek om het apparaat schoon te maken. Maak de doek indien nodig licht vochtig met een sopje. Gebruik geen oplossingen die benzol of andere vluchtige stoffen bevatten.

BLOTE DRADEN EN PINAANSLUITINGEN

De terminals die met dit symbool zijn gemarkeerd, zijn gevaarlijk onder spanning. Externe bedrading die op deze terminals is aangesloten, vereist installatie door een geïnstrueerd persoon of het gebruik van kant-en-klare kabels of snoeren.

Blote draden en pinstekkers moeten in het gat in de schacht van de terminal worden gestoken. Draai de plastic bus van de luidsprekeraansluiting los totdat het gat in de schroefschacht zichtbaar is. Steek de pin of het blote kabeluiteinde in het gat en zet de kabel vast door de bus van de terminal vast te draaien. Zorg ervoor dat de blote draad van de luidsprekerkabels het achterpaneel of een andere aansluiting niet raakt. Zorg ervoor dat er slechts 1/2" (1 cm) blote kabel of pin is en geen losse luidsprekerdraad.

SNELLE START

Voor het geval u gewoon niet kunt wachten om de prestaties van uw nieuwe NAD C 375BEE te ervaren, geven we de volgende "SNELLE START"-instructies om u op weg te helpen. Maak alle aansluitingen op uw C 375BEE terwijl het apparaat niet is aangesloten. Het is ook raadzaam om alle bijbehorende componenten uit te schakelen of los te koppelen terwijl u signaal- of wisselstroomaansluitingen maakt of verbreekt.

1. Sluit de luidsprekers aan op de achterste luidsprekeraansluitingen en bronnen op de relevante achterste ingangsaansluitingen.
2. Sluit het netsnoer aan op de AC Mains-ingang van de C 37SBEE en steek de stekker vervolgens in een stopcontact.
3. Zet de POWER-schakelaar op het achterpaneel in de "ON"-stand om de C 375BEE in de stand-bystand te zetten. De Standby LED-indicator rond de rand van de STANDBY-knop gaat oranje branden. De C 375BEE gaat in de stand-bystand.
4. Druk op de STANDBY-knop om de C 375BEE in te schakelen. De Standby LED-indicator verandert van oranje in blauw.
5. Druk op de gewenste ingangsselector.

IDENTIFICATIE VAN BEDIENINGSELEMENTEN

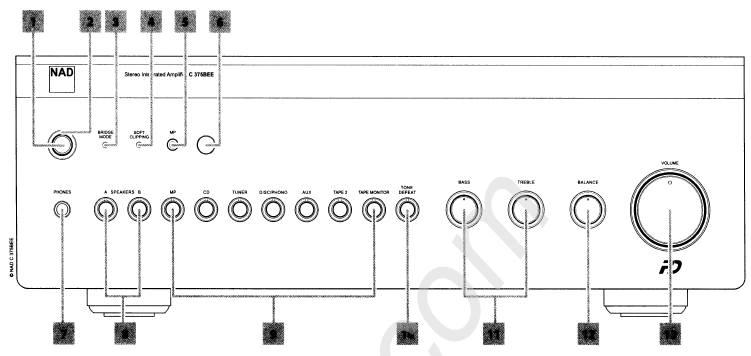

VOORPANEEL

1. STANDBY: Met de POWER-schakelaar op het achterpaneel in de AAN-stand, drukt u op deze knop om de (375BEE vanuit de standby-modus in te schakelen. De standby-ledindicator verandert van amber in blauw. Door nogmaals op de STANDBY-knop te drukken, keert het apparaat terug naar de standby-modus.
   De C375BEE kan ook vanuit de standby-modus worden ingeschakeld door op een van de knoppen op het voorpaneel te drukken.
2. STANDBY-LED: Deze indicator licht amber op wanneer de C 375BEE in de standby-stand staat. Wanneer de C 375BEE in de AAN-stand staat, licht deze indicator blauw op. Wanneer een infraroodopdracht van de SR Bis wordt ontvangen, knippert deze indicator ook even.
   In gevallen van ernstig misbruik van de C375BEE, zoals een buitensporig lage luidsprekerimpedantie en kortsluiting, schakelt de C375BEE zijn beveiligingscircuit in, wat wordt aangegeven doordat de standby-led van blauw naar rood verandert en het geluid wordt gedempt.
   Schakel in een dergelijk geval de C 375BEE UIT met de POWER-schakelaar op het achterpaneel, wacht tot deze is afgekoeld en/of controleer de luidsprekeraansluitingen, waarbij u ervoor zorgt dat de totale luidsprekerimpedantie niet lager is dan 4 ohm of Bohms in de brugmodus. Zodra de oorzaak voor het inschakelen van het beveiligingscircuit is weggenomen, schakelt u de POWER-schakelaar aan de achterkant en de STANDBY-knop in om de normale werking te hervatten.

3. BRUGMODUS-INDICATOR: Deze BRUGMODUS-indicator licht blauw op wanneer de C 375BEE naar de brugmodus is geschakeld. Raadpleeg ook het onderstaande item over de BRUGMODUS bij de IDENTIFICATIE VAN BEDIENINGSELEMENTEN - ACHTERPANEEL.
4. MP-SOCKET: Gebruik een 3,5 mm stereo-stekker en sluit hierop de audio-uitgang van een mediaspeler aan
5. SOFT CLIPPING-INDICATOR: De blauwe SOFT CLIPPING-led geeft aan dat de SOFT (LIPPING)-modus is ingeschakeld. Raadpleeg ook het onderstaande item over SOFT CLIPPING (item 13) bij de IDENTIFICATIE VAN BEDIENINGSELEMENTEN - ACHTERPANEEL.
6. AFSTANDSBEDIENINGSSENSOR: Richt de SR 8-afstandsbediening op de afstandsbedieningssensor en druk op de knoppen. Stel de afstandsbedieningssensor van de ( 375BEE niet bloot aan een sterke lichtbron, zoals direct zonlicht of verlichting. Als u dit wel doet, kunt u de C 375BEE mogelijk niet bedienen met de afstandsbediening.
   Afstand: ongeveer 7 m vanaf de voorkant van de afstandsbedieningssensor.
   Hoek: Ongeveer 300 in elke richting van de voorkant van de afstandsbedieningssensor.
7. TELEFOONS: Er is een 1/4-inch stereo-jackaansluiting aanwezig voor het luisteren met een hoofdtelefoon en werkt met conventionele hoofdtelefoons van elke impedantie. De hoofdtelefoonaansluiting werkt parallel aan de geselecteerde luidsprekers. Om alleen naar een hoofdtelefoon te luisteren, deselecteert u Speakers A en/of B. De volume-, toon- en balansregelaars werken voor het luisteren met een hoofdtelefoon. Gebruik een geschikte adapter om hoofdtelefoons met andere soorten aansluitingen aan te sluiten, zoals 3,5 mm "personal stereo"-jackpluggen.

OPMERKING
Zorg ervoor dat de volumeregelaar op minimaal (volledig tegen de klok in) staat voordat u een hoofdtelefoon aansluit of loskoppelt. Luisteren op een hoog niveau kan uw gehoor beschadigen.

8. SPEAKERS A. B: De knoppen SPEAKERS A en B schakelen de luidsprekers die respectievelijk zijn aangesloten op de SPEAKERS A- en SPEAKERS B-aansluitingen op het achterpaneel in of uit. Druk op "A" om de luidsprekers die zijn aangesloten op de SPEAKERS A-aansluitingen in of uit te schakelen. Druk op "B" om de luidsprekers die zijn aangesloten op de SPEAKERS B-aansluitingen in of uit te schakelen. Druk tegelijkertijd op "A" en "B" om zowel SPEAKERS A als SPEAKERS B tegelijkertijd in te schakelen. De bijbehorende blauwe led-indicator die is ingebed rond de SPEAKERS A- en SPEAKERS B-knoppen licht dienovereenkomstig op wanneer een of beide zijn ingeschakeld.

OPMERKINGEN

• Als een externe mediaspeler is aangesloten op de MP-aansluiting aan de voorkant (met behulp van een 3,5 mm stereo-stekker) terwijl naar een MP-lijnbron wordt geluisterd, wordt de externe mediaspeler rechtstreeks geselecteerd waarbij de MP-lijnbron onmiddellijk wordt losgekoppeld.
• Het wordt aanbevolen om het volume te dempen of naar een andere ingang te schakelen voordat u de kabel van de externe mediaspeler aansluit/loskoppelt.

9. INGANGSSELECTOREN: Met deze knoppen selecteert u de actieve ingang van de NAD C 37SBEE en het signaal dat naar de luidsprekers, hoofdtelefoons en de PRE OUT-aansluitingen wordt gestuurd. De knoppen op de afstandsbediening dupliceren deze knoppen. Wanneer geselecteerd, licht de bijbehorende ingangsledindicator die is ingebed rond de rand van de betreffende ingangsknop blauw op.

MP (MEDIASPELER): Selecteert een lijnniveaubron die is aangesloten op de MP-aansluitingen als de actieve ingang. Als een externe mediaspeler is aangesloten op de MP-aansluiting aan de voorkant (met behulp van een 3,5 mm stereo-stekker) terwijl naar een MP-lijnbron wordt geluisterd, wordt de externe mediaspeler rechtstreeks geselecteerd waarbij de MP-lijnbron onmiddellijk wordt losgekoppeld. Het wordt aanbevolen om het volume te dempen of naar een andere ingang te schakelen voordat u de kabel van de externe mediaspeler aansluit/loskoppelt.

CD: Selecteert de CD (of een andere lijnniveaubron) die is aangesloten op de CD-aansluitingen als de actieve ingang.

TUNER: Selecteert de tuner (of een andere lijnniveaubron) die is aangesloten op de tuner-aansluitingen als de actieve ingang.

DISC/PHONO: Selecteert een lijnniveaubron die is aangesloten op de DISC-aansluitingen. Met de optionele PP 37S PHONO MODULE geïnstalleerd, is de DISC-ingangsaansluiting uitgeschakeld en de PHONO-bron geselecteerd als de actieve ingang.

AUX: Selecteert een lijnniveaubron die is aangesloten op de AUX-aansluitingen als de actieve ingang.

TAPE 2: Selecteert Tape 2 als de actieve ingang.

TAPE MONITOR: Selecteert de uitvoer van een bandrecorder bij het afspelen van banden of het bewaken van opnamen die worden gemaakt via de Tape Monitor-aansluitingen.

TAPE MONITOR overschrijft de huidige ingangsselectie niet. Als CD bijvoorbeeld de actieve ingang is wanneer TAPE Monitor is geselecteerd, blijft het CD-signaal geselecteerd en naar zowel de TAPE 2- als de TAPE Monitor OUTPUT-aansluitingen gestuurd, maar is het geluid van de recorder die is aangesloten op Tape Monitor dat op de luidsprekers te horen is. Afgezien van de TAPE MONITOR-led die oplicht om aan te geven dat deze is ingeschakeld, blijft de bijbehorende ledindicator voor de actieve ingang ook branden.

10. TONE DEFEAT: Toonregelaars worden in- of uitgeschakeld door op deze knop te drukken. Wanneer ingeschakeld (TONE DEFEAT-ledindicator brandt), worden de toonregelcircuits omzeild. De toonregelcircuits zijn actief wanneer de TONE DEFEAT-ledindicator uit blijft.
11. TOONREGELAARS: De NAD C 37SBEE is uitgerust met BASS- en TREBLE-toonregelaars om de tonale balans van uw systeem aan te passen. De 12-uurspositie is "vlak" zonder boost of cut, en een inkeping geeft deze positie aan. Draai de regelaar met de klok mee om de hoeveelheid bas of treble te verhogen. Draai de regelaar tegen de klok in om de hoeveelheid bas of treble te verminderen. De toonregelaars hebben geen invloed op opnamen die zijn gemaakt met behulp van de tape-uitgangen, maar hebben wel invloed op het signaal dat naar de voorversterkeruitgangen gaat (PRE OUT 1 en PRE OUT 2).
12. BALANCE: De BALANCE-regelaar past de relatieve niveaus van de linker- en rechterluidspreker aan. De 12-uurspositie zorgt voor een gelijk niveau voor de linker- en rechterkanalen. Een detent geeft deze positie aan. Door de regelaar met de klok mee te draaien, verschuift de balans naar rechts. Door de regelaar tegen de klok in te draaien, verschuift de balans naar links. De BALANCE-regelaar heeft geen invloed op opnamen die zijn gemaakt met behulp van de tape-uitgangen, maar heeft wel invloed op het signaal dat naar de voorversterkeruitgang gaat (PRE OUT 1 en PRE OUT 2).
13. VOLUME: De VOLUME-regelaar past de algehele luidheid aan van de signalen die naar de luidsprekers of hoofdtelefoons worden gevoerd. Draai met de klok mee om de volume-instelling te verhogen; tegen de klok in om het te verlagen. De VOLUME-regelaar heeft geen invloed op opnamen die zijn gemaakt met behulp van de tape-uitgangen, maar heeft wel invloed op het signaal dat naar de voorversterkeruitgang gaat (PRE OUT 1 en PRE OUT 2).

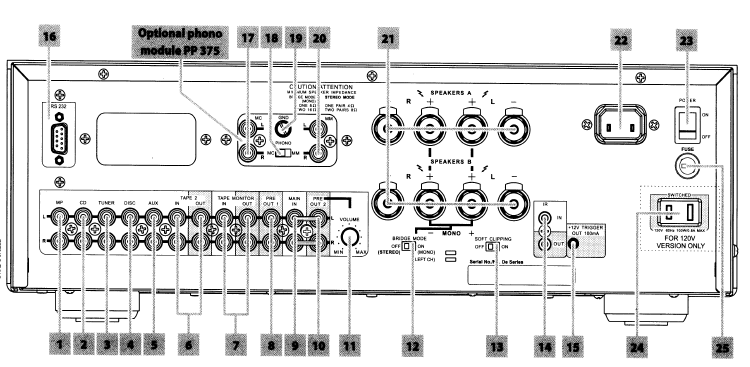

ACHTERPANEEL

LET OP!
Zorg ervoor dat de C 3758EE is uitgeschakeld of losgekoppeld voordat u verbindingen maakt. Het is ook aan te raden om alle bijbehorende componenten uit te schakelen of los te koppelen tijdens het maken of verbreken van signaal- of AC-stroomverbindingen.

1. MP-ingang: Ingang voor een mediaspeler of een andere signaalbron op lijnniveau. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-uitgangen" van de mediaspeler op deze ingang aan te sluiten.
   OPMERKING
   Als een externe mediaspeler is aangesloten op de MP-aansluiting aan de voorkant (met behulp van een 3,5 mm stereostekker) tijdens het luisteren naar een MP-lijnbron, wordt de externe mediaspeler direct geselecteerd terwijl de MP-lijnbron direct wordt losgekoppeld.
2. CD INPUT: Ingang voor een CD of een andere signaalbron op lijnniveau. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-uitgangen" van de CD-speler op deze ingang aan te sluiten.
3. TUNER INPUT: Ingang voor een tuner of een andere signaalbron op lijnniveau. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-uitgangen" van de tuner op deze ingang aan te sluiten.
4. DISC INPUT: Ingang voor extra ingangssignalen op lijnniveau, zoals CD, Mini Disc-speler of het uitgangssignaal van een step-up versterker voor een draaitafel. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-uitgangen" van de hulpunit op deze ingang aan te sluiten.

OPMERKING
Met de optionele PP 375 PHONO MODULE geïnstalleerd, is de DISC-ingang uitgeschakeld en is de PHONO-bron geselecteerd als de actieve ingang.

5. AUX INPUT: Ingang voor extra ingangssignalen op lijnniveau, zoals een andere CD-speler. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-uitgangen" van de hulpunit op deze ingang aan te sluiten.

6. TAPE 2 IN/OUT: Aansluitingen voor analoge opname en weergave op een audiotaperecorder van elk type. Gebruik dubbele RCA-naar-RCA-kabels om de linker- en rechter-"Audio-uitgang" van de tapemachine aan te sluiten op de TAPE 2 IN-aansluitingen voor weergave. Sluit de linker- en rechter-"Audio-ingang" van de tapemachine aan op de TAPE 2 OUT-aansluitingen voor opname.
7. TAPE MONITOR IN/OUT: Aansluitingen voor analoge opname en weergave op een secundaire audiotaperecorder van elk type. Gebruik dubbele RCA-naar-RCA-kabels om de linker- en rechter-"Audio-uitgang" van de tapemachine aan te sluiten op de TAPE MONITOR IN-aansluitingen voor weergave en tape-monitoring. Sluit de linker- en rechter-"Audio-ingang" van de tapemachine aan op de TAPE MONITOR OUT-aansluitingen voor opname.

OM EEN OPNAME TE MAKEN
Wanneer een bron is geselecteerd, wordt het signaal ook direct doorgegeven aan elke tapemachine die is aangesloten op de TAPE 2 OUT of TAPE MONITOR OUT voor opname.

TAPE-NAAR-TAPE KOPIËREN
U kunt kopiëren tussen twee tapemachines die zijn aangesloten op uw NAD C 375BEE. Plaats de bronband in de recorder die is aangesloten op Tape 2 en de lege band in de recorder die is aangesloten op Tape Monitor. Door de TAPE 2-ingang te selecteren, kunt u nu opnemen van Tape 2 naar Tape Monitor en het signaal bewaken dat afkomstig is van de originele band.

OPMERKING
Er is geen Tape 2-uitgang wanneer Tape 2 (of Tape Monitor OUT wanneer Tape Monitor) de geselecteerde broningang is. Dit voorkomt feedback via de opnamecomponent, waardoor mogelijke schade aan uw luidsprekers wordt voorkomen.

8. PRE OUT 1: De PRE OUT 1-aansluitingen kunnen worden gebruikt om een extra eindversterker aan te sturen. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-ingang" van de eindversterker of processor aan te sluiten op de PRE OUT 1-aansluitingen.
   Schakel altijd de C 37SBEE en bijbehorende externe eindversterkers UIT voordat u iets aansluit of loskoppelt op de PRE OUT 1-aansluitingen. Het PRE OUT 1-uitgangssignaal wordt beïnvloed door de volume- en toonregeling van de C 37SBEE.
9. MAIN IN: Aansluitingen op een externe voorversterker of processor, zoals een surround sound decoder. Bij normaal gebruik moet dit worden aangesloten op de PRE OUT 2-aansluitingen met de meegeleverde verbindingsstukken. Om uw NAD C 37SBEE aan te sluiten op een externe processor of voorversterker, verwijdert u eerst deze verbindingsstukken. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-uitgang" van de voorversterker of processor aan te sluiten op de Main In-aansluitingen.
   Schakel altijd de C 37SBEE en bijbehorende externe eindversterkers UIT voordat u iets aansluit of loskoppelt op de MAIN IN-aansluitingen.
10. PRE OUT 2: Aansluitingen op een externe eindversterker of processor, zoals een surround sound decoder. Bij normaal gebruik moet dit worden aangesloten op de Main In-aansluitingen met de meegeleverde verbindingsstukken. Om uw NAD C 37SBEE aan te sluiten op externe processor- of versterkersecties, verwijdert u eerst deze verbindingsstukken. Gebruik een dubbele RCA-naar-RCA-kabel om de linker- en rechter-"Audio-ingang" van een eindversterker of processor aan te sluiten op de PRE OUT 2-aansluitingen.
    Schakel altijd de C 37SBEE en bijbehorende externe eindversterkers UIT voordat u iets aansluit of loskoppelt op de PRE OUT 2-aansluitingen. Het PRE OUT 2-uitgangssignaal wordt beïnvloed door de volume- en toonregeling van de C 37SBEE.
11. VOLUME PRE OUT 2: Met de VOLUME PRE-OUT 2-regelaar kan het uitgangsniveau van de PRE OUT 2-aansluitingen worden aangepast. Draai met de klok mee om de PRE OUT 2-volume-instelling te verhogen; tegen de klok in om het te verlagen. Wanneer ingesteld op de maximale positie, is het uitgangsniveau identiek aan dat van de PRE OUT 1-aansluitingen. Raadpleeg ook het onderstaande item over "Bi-Amping":
    BI·AMPING
    Sommige luidsprekers hebben aparte aansluitklemmen voor de LF- (lage frequentie) en HF-secties (hoge frequentie) van de luidspreker. Met deze functie kunt u deze luidsprekers "Bi-Ampen", waarbij een aparte eindversterker wordt gebruikt voor de LF- en HF-sectie, wat de algehele geluidskwaliteit kan verbeteren.
    De C 37SBEE biedt twee sets voorversterkeruitgangen (PRE OUT 1 en PRE OUT 2) om de aansluitingen voor Bi-Amping te vergemakkelijken. Bovendien kan het niveau van PRE OUT 2 worden verlaagd ten opzichte van PRE OUT 1 om eindversterkers met verschillende versterking (versterkingsfactor) te kunnen gebruiken.
    Om de C 37SBEE met eindversterkers in te stellen, moet u eerst bepalen welke eindversterker de hoogste versterking heeft. Dit kan eenvoudig worden gedaan door het luidheidsniveau van de eindversterkers in een identiek systeem te vergelijken (houd de volumeregelaar op hetzelfde niveau; gebruik dezelfde bron en luidsprekers). De versterker die luider speelt, heeft de hoogste versterking (merk op dat dit niet de krachtigere versterker van de twee hoeft te zijn). Sluit de versterker met de hoogste versterking aan op de PRE OUT 2-aansluitingen; de andere eindversterker op de PRE OUT 1-aansluitingen. Gebruik vanuit de maximale niveaupositie de VOLUME PRE OUT 2-regelaar om het uitgangsniveau van PRE OUT 2 te verlagen, zodat het volumeniveau van beide eindversterkers exact overeenkomt.
12. BRIDGE MODE: De C 37SBEE-versterker kan worden geconfigureerd als MONO (Bridge Mode), waardoor het uitgangsvermogen meer dan verdubbelt. Op deze manier kan de C 37SBEE worden gebruikt als onderdeel van een krachtig stereo- of thuisbioscoopsysteem door extra eindversterkers aan te sluiten.
    In BRIDGED MODE (schakelaar op ON-stand) produceert de C 37SBEE ongeveer 330 W in een 8 ohm-luidspreker. In deze modus reageren de versterkersecties alsof de luidsprekerimpedantie is gehalveerd. Luidsprekers met lage impedantie (minder dan 8 ohm) worden niet aanbevolen bij gebruik van Bridge Mode, omdat deze ervoor kunnen zorgen dat de thermische beveiliging van de versterker wordt geactiveerd als er op hoge niveaus wordt gespeeld.
    Zet de BRIDGE MODE-schakelaar op de "ON"-stand en sluit de luidspreker aan op de klemmen gemarkeerd met "L +" en "R+", en zorg ervoor dat de "L+" is aangesloten op de "+"-klem van uw luidspreker en de "R+" is aangesloten op de "-"-klem van de luidspreker. Sluit de bron aan op de linker INPUT-aansluitingen.
    De BRIDGE MODE-indicator op het voorpaneel licht op wanneer de C 37SBEE in Bridge-modus staat. Keer terug naar normale luidsprekeraansluitingen (raadpleeg ook het onderstaande item over "SPEAKERS A, B") en houd de BRIDGE MODE-schakelaar in de "OFF"-stand voor normaal stereoluisteren.
    OPMERKING
    Sluit niets aan op de rechter Input-aansluiting wanneer Bridge Mode is geselecteerd.
13. SOFT CLIPPING'": Schakelt NAD's eigen Soft Clipping-circuit in' op alle kanalen. In de [ON]-positie beperkt Soft Clipping voorzichtig de output van de C 37SBEE om hoorbare vervorming te minimaliseren als de versterker wordt overbelast. Soft Clipping kan eenvoudigweg te allen tijde AAN blijven staan om de kans op hoorbare vervorming door overmatige volume-instellingen te verkleinen. Voor kritisch luisteren en om de optimale dynamiek te behouden, kunt u dit echter uitschakelen door deze schakelaar in de "OFF"-positie te zetten.
    De SOFT CLIPPING-indicator op het voorpaneel licht op wanneer de C 37SBEE in Soft Clipping-modus staat. Zie ook hieronder het item over "POWERDRIVE"
    POWERDRIVE
    De C 37SBEE maakt gebruik van NAD's eigen PowerDrive'" versterkertechnologie voor alle kanalen om een nauwkeurige, lineaire weergave te behouden, ongeacht de luidspreker. Deze uniek efficiënte voedingsbron-topologie biedt de real-world voordelen van een hoog dynamisch vermogen dat niet wordt aangetast door luidsprekers met lage impedantie.
    Door een tweede hoogspanningsrail toe te voegen aan onze goed gereguleerde hoogstroomvoeding, krijgen we een "overdrive" die het continue vermogen op korte termijn dynamisch bijna kan verdubbelen. PowerDrive biedt een grotere versterkerstabiliteit en een lage impedantie-aandrijfcapaciteit, wat resulteert in minder vervorming bij het aansturen van echte luidsprekers met echt programmamateriaal.
14. IR IN/OUT: Deze mini-jacks accepteren en geven op afstand bedienbare codes in elektrische indeling, met behulp van industriestandaardprotocollen, voor gebruik met 'IR-repeater'- en multi-roomsystemen en aanverwante technologieën.
    IR IN: Deze ingang is verbonden met de uitgang van een IR-repeater (infrarood) (Xantech of vergelijkbaar) of de IR-uitgang van een ander onderdeel om de C 37SBEE vanaf een externe locatie te kunnen bedienen.
    IR OUT: Wanneer aangesloten op de IR IN van een hulpapparaat, richt u de eigen afstandsbediening van het hulpapparaat op de infraroodontvanger van de C 37SBEE om de gekoppelde unit te bedienen of te besturen.
    Alle NAD-producten met IR IN/IR OUT-functies zijn volledig compatibel met de C 37SBEE. Raadpleeg voor niet-NAD-modellen de servicespecialisten van uw andere product met betrekking tot hun compatibiliteit met de IR-functies van de C 37SBEE.
15. 12V TRIGGER OUT: De +12VTRIGGER OUT wordt gebruikt voor het besturen van externe apparatuur die is uitgerust met een +12Vtrigger-ingang. Deze uitgang is 12 V wanneer de C37SBEE AAN staat en 0 V wanneer de unit UIT staat of in stand-by staat. Deze uitgang kan een belasting tot 50 mA aansturen bij 12 V.

16. R5-232: Sluit deze interface via een RS-232 seriële kabel (niet meegeleverd) aan op elke Windows·-compatibele PC om de C37SBEE op afstand te bedienen via NAD's eigen PC-software of andere compatibele externe controllers. NAD is een gecertificeerde partner van MAX en Crestron en ondersteunt deze externe apparaten volledig. Neem contact op met uw NAD-audiospecialist voor meer informatie.
17. MC INPUT: Ingang voor een Moving Coil-fonomodule. Sluit de dubbele RCA-kabel van uw draaitafel aan op deze ingang als u een Moving Coil-cartridge gebruikt.
18. MC-MM SWITCH: Schuif deze schakelaar naar MM (Moving Magnet) of MC (Moving Coil), afhankelijk van de gebruikte fonocartridge.
19. PHONO GROUND CONNECTOR: Draaitafels hebben normaal gesproken een enkele aardedraad. Gebruik de C 37SBEE-fonogrondaansluiting om deze draad aan te sluiten. Draai de klem los om het gat bloot te leggen, waarin de draad past. Draai na het inbrengen de klem vast om de draad vast te zetten.
20. MM INPUT: Ingang voor een Moving Magnet-fonomodule. Sluit de dubbele RCA-kabel van uw draaitafel aan op deze ingang als u een Moving Magnet-cartridge gebruikt.
21. SPEAKERS A, B: De C375BEE is uitgerust met twee sets luidsprekeraansluitingen. Gebruik de Speakers A-aansluitingen voor de "hoofd"-luidsprekers en gebruik de Speakers B-aansluitingen voor een tweede paar, bijvoorbeeld verlengingsluidsprekers in een andere kamer.
    Sluit de rechterluidspreker aan op de klemmen gemarkeerd met "R +" en "R-", en zorg ervoor dat de "R+" is aangesloten op de "+"-klem op uw luidspreker en de "R-" is aangesloten op de '-"-klem van de luidspreker. Sluit de klemmen gemarkeerd met "L.+" en "L-" op dezelfde manier aan op de linkerluidspreker.
    Sluit in Bridge Mode de enkele luidspreker aan op de klemmen gemarkeerd met "R +" en "L+", en zorg ervoor dat de "L+" is aangesloten op de "+"-klem op uw luidspreker en de "R+" is aangesloten op de "-"-klem van de luidspreker. Raadpleeg ook de bovenstaande sectie over "BRIDGE MODE"
    Gebruik altijd zware (16 gauge; 1,5 mm of dikker) getwiste draad om luidsprekers op uw C 375BEE aan te sluiten. De hoogstroombindingpost-aansluitingen kunnen worden gebruikt als schroefklem voor kabels die eindigen in spade- of pinstekkers of voor kabels met blanke draaduiteinden.

22. AC MAINS INPUT: De C375BEE wordt geleverd met een aparte AC-netsnoer. Voordat u de kabel aansluit op een stopcontact, moet u ervoor zorgen dat deze stevig is aangesloten op de AC-netsnoeraansluiting van de C375BEE. Sluit alleen aan op het voorgeschreven AC-stopcontact, d.w.z. 120 V 60 Hz of 230 V 50 Hz. Koppel altijd eerst de AC-netsnoerstekker los van het stopcontact voordat u de kabel loskoppelt van de netsnoeraansluiting van de C375BEE.
23. POWER SWITCH: De POWER-schakelaar levert de hoofd-AC-netvoeding voor de C 375BEE. Wanneer deze schakelaar in de ON-stand staat, bevindt de C 375BEE zich in de stand-bymodus, zoals wordt aangegeven door de amberkleurige status van de stand-by-LED. Schakel de STANDBY-knop op het voorpaneel om de C375BEE IN te schakelen of terug te zetten naar de stand-bymodus. Als u de C375BEE langere tijd niet wilt gebruiken (bijvoorbeeld tijdens uw vakantie), zet u de POWER-schakelaar in de OFF-stand. Wanneer de POWER-schakelaar in de OFF-stand staat, kunnen de aan/uit-knop op het voorpaneel of de SR 8-afstandsbediening de C 375BEE niet activeren.
24. SWITCHED AC OUTLET (alleen 120 V-versie): Dit handige stopcontact kan geschakelde stroom leveren aan een ander onderdeel of accessoire. Met de Power-schakelaar op het achterpaneel in de ON-stand, wordt dit stopcontact IN- of UITgeschakeld door de STANDBY-schakelaar op het voorpaneel of door de [ON/OFF]-knoppen van de SR 8. Het totale verbruik van alle apparaten die op dit stopcontact zijn aangesloten, mag niet hoger zijn dan 100 watt.
25. FUSE HOLDER: In het onwaarschijnlijke geval dat een zekering moet worden vervangen, trekt u het netsnoer uit het stopcontact. Verwijder vervolgens alle aansluitingen van de versterker. Gebruik een platte schroevendraaier of iets dergelijks om de zekeringhouder te openen via de aangegeven sleuf. Duw en draai de schroevendraaier op zijn plaats tegen de klok in om de zekeringhouder te openen. Vervang de zekering alleen door hetzelfde type, dezelfde grootte en specificatie - T10AL 250V voor de 120V-versie of T5AL 250V voor de 230V-versie.

Gebruik geen vervangende zekeringen van andere typen of met andere waarden of specificaties. Het niet in acht nemen van deze voorzorgsmaatregel kan schade veroorzaken aan de versterkercircuits en kan brandgevaar veroorzaken en/of de veiligheid die in de C 375BEE is ingebouwd, tenietdoen en kan de garantie ongeldig maken.

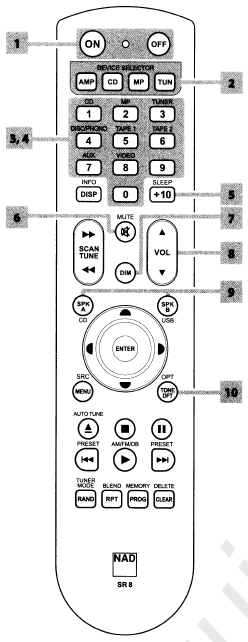

SR 8 AFSTANDSBEDIENING

De SR 8-afstandsbediening verzorgt de belangrijkste functies van de C375BEE, evenals andere NAD Stereo Receivers, Integrated Amplifiers en Preamplifiers. Hij heeft extra bedieningselementen om NAD CD-spelers, AM/FM-tuners en speciale AM/FM/DAB-tuners op afstand te bedienen. Hij werkt tot op een afstand van 7 m (23 ft). Voor een maximale levensduur worden alkalinebatterijen aanbevolen. Plaats twee AA-batterijen in het batterijvak aan de achterkant van de afstandsbediening. Controleer bij het vervangen van de batterijen of ze op de juiste manier zijn geplaatst, zoals aangegeven op de onderkant van het batterijvak.

Wanneer een commando van de afstandsbediening wordt ontvangen, knippert de Standby LED-indicator. Houd er rekening mee dat de indicator ook kan knipperen bij het ontvangen van commando's die niet noodzakelijkerwijs voor de C 375BEE zijn bedoeld, maar voor andere componenten in het systeem. Raadpleeg de vorige paragrafen van de handleiding voor een volledige beschrijving van de afzonderlijke functies.

OPMERKING
De afstandsbediening die bij de C 375BEE wordt geleverd, is van een universeel NAD-type, ontworpen om verschillende NAD-modellen te bedienen. Sommige knoppen zijn alleen van toepassing op specifieke NAD-modellen. Neem contact op met uw dealer of NAD-audiospecialist voor hulp.

1. AAN & UIT: De SR 8-afstandsbediening heeft een aparte AAN- en UIT-knop. Druk op de AAN-knop om het apparaat van de stand-bystand naar de bedrijfsmodus te schakelen. Druk op de UIT-knop om het apparaat naar de stand-bystand te schakelen.
2. APPARAATSELECTIE: Een apparaatselectieknop bepaalt alleen welk onderdeel de SR 8 zal aansturen; hij voert geen functie uit op de C 375BEE. Druk op de gewenste apparaatselectieknop om de toepasselijke knoppen te richten op een 'pagina' met commando's die relevant zijn voor het geselecteerde apparaat. Na het selecteren van een apparaat, kunt u nu op de bijbehorende SR 8-bedieningsknoppen drukken die van toepassing zijn op het geselecteerde apparaat.
3. INGANGSELECTIE: Raadpleeg de bijbehorende labels die op de afstandsbediening zijn gedrukt en de bijbehorende toegewezen knoppen om gebruik te maken van deze functies. Zet de DEVICE SELECTOR op 'AMP' om toegang te krijgen tot deze knoppen. De ingangselectieknoppen voeren dezelfde functies uit als de knoppen met hetzelfde label op het voorpaneel.
4. NUMERIEKE TOETSEN: Met de numerieke toetsen kunnen tracks direct worden ingevoerd voor CD-spelers en directe kanaal-/voorkeuzezenders voor tuners en receivers.
5. SLAAP: Schakel de NAD Receiver of Tuner uit na een vooraf ingesteld aantal minuten.
6. DEMPEN: Druk op de [MUTE]-knop om het geluid naar de luidsprekers en hoofdtelefoons tijdelijk UIT te schakelen. De MUTE-modus wordt aangegeven door de Standby LED-indicator die knippert voor NAD Integrated Amplifiers of "Mute" (Dempen) dat wordt weergegeven in de VFD van NAD Receivers. Dempen heeft geen invloed op opnames die zijn gemaakt met behulp van de TAPE-uitgangen, maar heeft wel invloed op het signaal dat naar de PRE OUT-uitgangen gaat. Druk nogmaals op MUTE om het geluid te herstellen.
7. DIM (voor gebruik met NAD Stereo Receiver, Tuner en CD-speler): Verminder, schakel uit of herstel de VFD-helderheid. Afhankelijk van het NAD-model zal de helderheid van het display op het voorpaneel variëren wanneer u op deze knop drukt.

8. VOL : Druk op de knop om het volumeniveau te verhogen of te verlagen. Laat de knop los wanneer het gewenste niveau is bereikt. Voor NAD Receivers toont de VFD ook "Volume Up" (Volume omhoog) of "Volume Down" (Volume omlaag) terwijl u op de van SR 8 drukt. De VOLUME-knoppen hebben geen invloed op opnames die zijn gemaakt met behulp van de TAPE-uitgangen, maar hebben wel invloed op het signaal dat naar de PRE OUT-uitgangen gaat.
9. SPK A, SPK B: De knoppen [SPK A] en [SPK B] schakelen de luidsprekers die respectievelijk op de luidsprekeraansluitingen A en B zijn aangesloten in of uit. Schakel [SPK A] om de luidsprekers die op de luidsprekeraansluitingen A zijn aangesloten in of uit te schakelen. Schakel [SPK B] om de luidsprekers die op de luidsprekeraansluitingen B zijn aangesloten in of uit te schakelen. Druk op beide knoppen om beide luidsprekers in te schakelen.
10. TONE OFT: Toonregelingen worden in- of uitgeschakeld door op deze knop te drukken.

CD-SPELERBEDIENING (voor gebruik met NAD CD-speler): Zet de DEVICE SELECTOR op "CD" om toegang te krijgen tot deze knoppen. Sommige van de onderstaande bedieningsknoppen zijn alleen van toepassing op specifieke NAD CD-spelermodellen; raadpleeg de gebruikershandleiding van uw NAD CD-speler voor de compatibiliteit van de bedieningsknoppen.

SCAN Snel achteruit/vooruit zoeken.

Schijflade openen of sluiten.

Weergave stoppen.

Weergave tijdelijk pauzeren.

Naar volgende track/bestand gaan.

Naar het begin van de huidige track/bestand of naar de vorige track/bestand gaan.

Weergave starten.

MAP/BESTAND Door mappenlijst selecteren/Door WMNMP3-bestanden selecteren.

ENTER: Gewenste map of WMNMP3-bestand selecteren.

DISP: Afspeeltijd en andere weergave-informatie weergeven.

RAN: Tracks/bestanden in willekeurige volgorde afspelen.

RPT: Track, bestand of hele schijf herhalen.

PROG: Programmamodus openen of verlaten.

CLEAR: Geprogrammeerde track/bestand verwijderen.

CD: Selecteer CD als actieve bron.

USB: Selecteer USB als actieve bron.

OPT: Selecteer optische ingang als actieve bron.

SRC:Schakel om de gewenste SRC-modus te selecteren.

TUNERBEDIENING (voor gebruik met NAD AM/FM/DAB-tuner): Zet de DEVICE SELECTOR op "TUN" om toegang te krijgen tot deze knoppen. Raadpleeg de bijbehorende labels die op de afstandsbediening zijn gedrukt en de bijbehorende toegewezen knoppen om gebruik te maken van deze functies. Sommige van de onderstaande bedieningsknoppen zijn alleen van toepassing op specifieke NAD Receiver- of Tuner-modellen; raadpleeg de gebruikershandleiding van uw NAD Receiver of Tuner voor de compatibiliteit van de bedieningsknoppen.

AUTO TUNE: In DAB-modus drukt u op deze knop om automatisch alle beschikbare lokale zenders te scannen.

TUNE Stap omhoog of omlaag tussen AM- of FM-frequenties.

PRESET Stap omhoog of omlaag tussen opgeslagen radiovoorinstellingen.

AM/FM/DB: Selecteer AM-, FM-, DAB- of XM-band (indien van toepassing).

TUNER MODE: In FM-modus schakelt u tussen "FM Mute On" (FM-dempen aan) en "FM Mute OW". In DAB-modus activeert u door op deze knop te drukken Dynamic Range Control (DRC), Station Order of andere toepasselijke DAB-menuopties.

BLEND: BLEND-functie in- of uitschakelen.

MEMORY: Huidige zender opslaan in voorkeurzendergeheugen.

DELETE: Houd ongeveer 2 seconden ingedrukt en het geselecteerde voorkeurzendergeheugen wordt gewist.

In DAB-modus, in combinatie met TUNER MODE of andere compatibele knoppen, schakelt u om door DAB-functieopties te selecteren, zoals Dynamic Range Control, Station Order en andere geschikte DAB-opties.

ENTER: In AM/FM-modus schakelt u om de modus Preset of Tune te selecteren. Houd in DAB-modus ingedrukt om de signaalsterkte te controleren.

INFO: Door herhaaldelijk op deze knop te drukken, wordt informatie weergegeven die door de huidige radiozender wordt verstrekt. De toepasselijke weergave-inhoud omvat gerelateerde DAB-weergave-informatie en RDS-uitzendgegevens.

PROBLEEMOPLOSSING

SPECIFICATIES

VOORVERSTERKER SPECIFICATIES

LIJNNIVEAU-INGANG, PRE OUT

THD (2 Vin 2Vout, CCIF IMD, DIM 100)	>0,004% (ref. 20 Hz - 20 kHz)
Signaal/ruisverhouding IHF	>102 dB (A-gewogen, ref. 500 mV)
	>11 0 dB (A-gewogen, ref. 2V, Volume maximum)
	>92 dB (A-gewogen, ref. 100 mV in 100 mV uit - unity gain)
Kanaalscheiding - 1kHz	>80dB
10kHz	>70dB
Ingangsimpedantie (R en C)	100 k+ 320 pF
Maximaal ingangssignaal	>8 Vrms (ref. 0.1THD)
Uitgangsimpedantie - Pre out	750
Variabele uitgang	<325
Tape uitgang	Bron Z + 1 k
Ingangsgevoeligheid	158 mV (ref. 500 mV uit)
Frequentiebereik	± 0,1 dB (ref. 20 Hz - 20 kHz, Tone defeat AAN)
	± 05 dB (ref. 20 Hz - 20 kHz, Tone defeat UIT)
Maximale spanningsuitgang -IHF belasting	>10 V(ref. 0,03% THD)
600 ohm belasting	>10 V(ref. 0,03% THD)

TOONREGELING
Treble ± 5 dB bij 10 kHz
Bass ±8dB bij 100Hz

MAIN IN, SPEAKER OUT

Continu uitgangsvermogen in 8 0 en 4 0 (Stereo)	>150W (ref. nominale THD, 20 Hz-20 kHz, beide kanalen aangedreven)
Continu uitgangsvermogen in B 0 (Mono, Bridge-modus)	>330W
Nominale THD (CCIF IMD, DIM 100)	<0,009% (ref. 20 Hz - 20 kHz)
Clipping power	>170W(ref.1 kHz l%THD)
IHF dynamisch vermogen - 8	250W
4	410W
2	600W
IHF dynamisch vermogen (Bridge-modus) - 8	800W
4	1200W
Piekuitgangsstroom	>50 A (ref. 1 , 1 ms)
Signaal/ruisverhouding	>102 dB (A-gewogen, ref. 1W)
	>123 dB (A-gewogen, ref. 150 W)
Dempingsfactor	>200 (ref. 8 0, 50 Hz en 1 kHz)
Frequentiebereik	± 0,1 dB (ref. 20 Hz - 20 kHz)
	3 Hz - 70 kHz (ref. -3 dB)
Ingangsimpedantie	10 k + 200 pF
Ingangsgevoeligheid	1,2 V (ref. nominaal vermogen)
Spanningsversterking	29dB
Hoofdtelefoonuitgangsimpedantie	68
Kanaalscheiding - 1 kHz	>85 dB
10 kHz	>75 dB

TRIGGER OUT
Uitgangsweerstand <120
Uitgangsstroom 50mA
Uitgangsspanning +12V

ALGEMENE SPECIFICATIES

AFMETINGEN EN GEWICHT

Afmetingen (B x H x D)
435 x 133 x 352 mm (Netto)
435 x 150 x 396 mm (Bruto")

Nettogewicht 153 kg

Verzendgewicht 180 kg

"- Bruto-afmetingen zijn inclusief voeten, volumeknop en verlengde luidsprekeraansluitingen.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Ga voor actuele documentatie en functies naar www.NADelectronics.com voor de laatste informatie over C 375BEE.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

BEWAAR DEZE INSTRUCTIES VOOR LATER GEBRUIK. VOLG ALLE WAARSCHUWINGEN EN INSTRUCTIES OP DE AUDIOAPPARATUUR.

1. Lees instructies - Alle veiligheids- en bedieningsinstructies moeten worden gelezen voordat het product wordt bediend.
2. Bewaar instructies - De veiligheids- en bedieningsinstructies moeten worden bewaard voor toekomstig gebruik.
3. Neem waarschuwingen in acht - Alle waarschuwingen op het product en in de bedieningsinstructies moeten worden nageleefd.
4. Volg instructies - Alle bedienings- en gebruiksinstructies moeten worden gevolgd.
5. Reiniging - Haal de stekker van dit product uit het stopcontact voordat u het reinigt. Gebruik geen vloeibare reinigers of spuitbussen. Gebruik een vochtige doek om te reinigen.
6. Hulpstukken - Gebruik geen hulpstukken die niet door de fabrikant van het product worden aanbevolen, omdat deze gevaar kunnen opleveren.
7. Water en vocht - Gebruik dit product niet in de buurt van water, bijvoorbeeld in de buurt van een badkuip, wasbak, gootsteen of wasteil; in een vochtige kelder; of in de buurt van een zwembad; en dergelijke.
8. Accessoires - Plaats dit product niet op een onstabiele wagen, standaard, statief, beugel of tafel. Het product kan vallen, waardoor een kind of volwassene ernstig letsel kan oplopen en het product ernstig kan worden beschadigd. Gebruik het product alleen met een wagen, standaard, statief, beugel of tafel die door de fabrikant wordt aanbevolen of die bij het product wordt verkocht. Elke montage van het product moet de instructies van de fabrikant volgen en moet een montageaccessoire gebruiken dat door de fabrikant wordt aanbevolen.
9. Een combinatie van product en wagen moet met zorg worden verplaatst. Snel stoppen, overmatige kracht en oneffen oppervlakken kunnen ervoor zorgen dat de combinatie van product en wagen omvalt.

10. Ventilatie - Sleuven en openingen in de kast zijn bedoeld voor ventilatie en om een betrouwbare werking van het product te garanderen en het te beschermen tegen oververhitting. Deze openingen mogen niet worden geblokkeerd of afgedekt. De openingen mogen nooit worden geblokkeerd door het product op een bed, bank, kleed of ander soortgelijk oppervlak te plaatsen. Dit product mag niet worden geplaatst in een inbouwinstallatie, zoals een boekenkast of rek, tenzij er voldoende ventilatie is of de instructies van de fabrikant zijn opgevolgd.
11. Stroombronnen - Dit product mag alleen worden gebruikt met het type stroombron dat op het markeringslabel staat aangegeven. Als u niet zeker bent van het type stroomvoorziening in uw huis, neem dan contact op met uw productdealer of het plaatselijke energiebedrijf. De primaire methode om de versterker van de netvoeding te isoleren, is door de stekker uit het stopcontact te halen. Zorg ervoor dat de stekker te allen tijde toegankelijk blijft. Haal de stekker van het netsnoer uit het stopcontact als het apparaat enkele maanden of langer niet wordt gebruikt.
12. Aarding of polarisatie - Dit product kan zijn uitgerust met een gepolariseerde wisselstroomstekker (een stekker met een blad dat breder is dan het andere). Deze stekker past maar op één manier in het stopcontact. Dit is een veiligheidsvoorziening. Als u de stekker niet volledig in het stopcontact kunt steken, probeer dan de stekker om te draaien. Als de stekker nog steeds niet past, neem dan contact op met uw elektricien om uw verouderde stopcontact te vervangen. Omzeil het veiligheidsdoel van de gepolariseerde stekker niet.
13. Stroom - Snoerbescherming - Netsnoeren moeten zo worden geleid dat er niet op kan worden gelopen en dat ze niet bekneld kunnen raken door voorwerpen die erop of ertegenaan worden geplaatst, waarbij speciale aandacht moet worden besteed aan snoeren bij stekkers, gemakstopcontacten en het punt waar ze het product verlaten.
14. Aarding van buitenantenne - Als een buitenantenne of kabelsysteem op het product is aangesloten, zorg er dan voor dat de antenne of het kabelsysteem is geaard om enige bescherming te bieden tegen spanningspieken en opgebouwde statische ladingen. Artikel 810 van de National Electrical Code, ANSI/NFPA 70, bevat informatie over de juiste aarding van de mast en de ondersteunende structuur, de aarding van de voedingsdraad naar een antenne-ontladingseenheid, de grootte van de aardingsgeleiders, de locatie van de antenne-ontladingseenheid, de aansluiting op aardelektroden en de vereisten voor de aardelektrode.

OPMERKING VOOR DE INSTALLATEUR VAN HET CATV-SYSTEEM
Deze herinnering is bedoeld om de installateur van het CATV-systeem te wijzen op artikel 820-40 van de NEC, dat richtlijnen geeft voor een goede aarding en met name specificeert dat de kabelaarding moet worden aangesloten op het aardingssysteem van het gebouw, zo dicht mogelijk bij het punt waar de kabel binnenkomt.

15. Bliksem - Voor extra bescherming van dit product tijdens een onweersbui, of wanneer het lange tijd onbeheerd en ongebruikt wordt achtergelaten, haalt u de stekker uit het stopcontact en koppelt u de antenne of het kabelsysteem los. Dit voorkomt schade aan het product door bliksem en stroomstoten.
16. Stroomleidingen - Een buitenantennesysteem mag niet worden geplaatst in de buurt van bovengrondse stroomleidingen of andere elektrische licht- of stroomcircuits, of waar het in dergelijke stroomleidingen of circuits kan vallen. Bij het installeren van een buitenantennesysteem moet uiterste zorg worden besteed om te voorkomen dat u dergelijke stroomleidingen of circuits aanraakt, aangezien contact met deze levensgevaarlijk kan zijn.
17. Overbelasting - Overbelast wandcontactdozen, verlengsnoeren of geïntegreerde wandcontactdozen niet, omdat dit kan leiden tot brand of elektrische schokken.
18. Voorwerpen en vloeistoffen - Steek nooit voorwerpen van welke aard dan ook in dit product via openingen, omdat ze gevaarlijke spanning kunnen raken of onderdelen kunnen kortsluiten die kunnen leiden tot brand of elektrische schokken. Mors nooit vloeistof van welke aard dan ook op het product.

HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPELEN OF SPATTEN, EN OBJECTEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, MOGEN NIET OP HET APPARAAT WORDEN GEPLAATST. ZOALS MET ALLE ELEKTRONISCHE PRODUCTEN, MOET U ERVOOR ZORGEN DAT U GEEN VLOEISTOFFEN IN EEN ONDERDEEL VAN HET SYSTEEM MORST. VLOEISTOFFEN KUNNEN EEN STORING EN/OF BRANDGEVAAR VEROORZAKEN.

19. Schade die service vereist - Haal de stekker van dit product uit het stopcontact en laat de service over aan gekwalificeerd servicepersoneel onder de volgende omstandigheden:
    1. Wanneer het netsnoer of de stekker beschadigd is.
    2. Als er vloeistof is gemorst of er voorwerpen in het product zijn gevallen.
    3. Als het product is blootgesteld aan regen of water.
    4. Als het product niet normaal werkt door de bedieningsinstructies te volgen. Stel alleen die bedieningselementen af die in de bedieningsinstructies worden beschreven, aangezien een onjuiste afstelling van andere bedieningselementen kan leiden tot schade en vaak uitgebreide werkzaamheden vereist zijn door een gekwalificeerde technicus om het product in zijn normale werking te herstellen.
    5. Als het product is gevallen of op enigerlei wijze is beschadigd.
    6. wanneer het product een duidelijke verandering in prestaties vertoont - dit duidt op een behoefte aan service.
20. Vervangingsonderdelen - Wanneer vervangingsonderdelen nodig zijn, zorg er dan voor dat de servicemonteur vervangingsonderdelen heeft gebruikt die door de fabrikant zijn gespecificeerd of dezelfde kenmerken hebben als het originele onderdeel. Ongeautoriseerde vervangingen kunnen leiden tot brand, elektrische schokken of andere gevaren.
21. Veiligheidscontrole - Vraag de servicemonteur na voltooiing van service of reparaties aan dit product om veiligheidscontroles uit te voeren om te bepalen of het product in de juiste bedrijfsconditie verkeert.
22. Wand- of plafondmontage - Het product mag alleen aan een wand of plafond worden gemonteerd zoals aanbevolen door de fabrikant.
23. Warmte - Het product moet uit de buurt van warmtebronnen worden geplaatst, zoals radiatoren, warmteroosters, fornuizen of andere producten (inclusief versterkers) die warmte produceren.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT PRODUCT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MOET U HET BREDE BLAD VAN DE STEKKER OP DE BREDE SLEUF AANPASSEN EN VOLLEDIG INBRENGEN.

DE BLIKSEMFLITS MET PIJLPUNT SYMBOOL, BINNEN EEN GELIJKZIJDIGE DRIEHOEK, IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN NIET-GEÏSOLEERDE "GEVAARLIJKE SPANNING" BINNEN DE BEHUIZING VAN HET PRODUCT DIE VAN EEN VOLDOENDE MAGNITUDE KAN ZIJN OM EEN RISICO OP ELEKTRISCHE SCHOKKEN VOOR PERSONEN TE VORMEN.

HET UITROEPTEKEN BINNEN EEN GELIJKZIJDIGE DRIEHOEK IS BEDOELD OM DE GEBRUIKER TE WAARSCHUWEN VOOR DE AANWEZIGHEID VAN BELANGRIJKE BEDIENINGS- EN ONDERHOUDSINSTRUCTIES (ONDERHOUD) IN DE LITERATUUR DIE HET APPARAAT BEGELEIDT.

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DE KAP (OF ACHTERKANT) NIET VERWIJDEREN. GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. LAAT DE SERVICE OVER AAN GEKWALIFICEERD SERVICEPERSONEEL. De apparatuur haalt zijn nominale niet-operationele vermogen uit het stopcontact met de AAN/UIT-schakelaar in de STANDBY-stand. Het stopcontact moet in de buurt van het apparaat worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

Veranderingen of aanpassingen aan deze apparatuur die niet uitdrukkelijk zijn goedgekeurd door NAD Electronics voor naleving, kunnen de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig maken.

MET BETREKKING TOT PLAATSING
Om een goede ventilatie te behouden, moet u ervoor zorgen dat er een ruimte rond de unit wordt gelaten (vanaf de grootste buitenafmetingen inclusief uitsteeksels) die gelijk is aan of groter is dan hieronder wordt weergegeven.
Linker- en rechterpaneel: 10 cm
Achterpaneel: 10 cm
Bovenpaneel: 50 cm

BELANGRIJKE INFORMATIE VOOR KLANTEN IN HET VK
NIET de stekker van deze apparatuur afknippen. Als de stekker niet geschikt is voor de stopcontacten in uw huis of als de kabel te kort is om een stopcontact te bereiken, schaf dan een geschikte veiligheidsgekeurde verlengkabel aan of raadpleeg uw dealer. Als de stekker toch wordt afgeknipt, VERWIJDER DAN DE ZEKERING en gooi de STEKKER onmiddellijk weg om mogelijk schokgevaar door onbedoelde aansluiting op de netvoeding te voorkomen. Als dit product niet is voorzien van een stekker, of er een moet worden gemonteerd, volg dan de onderstaande instructies:

MAAK GEEN verbinding met de grotere aansluiting die is gemarkeerd met de letter 'E' of met het veiligheidsaardsymbool of gekleurd GROEN of GROEN EN GEEL
De draden in het netsnoer van dit product zijn gekleurd volgens de volgende code:
BLAUW ~ NEUTRAAL
BRUIN - LIVE

Aangezien deze kleuren mogelijk niet overeenkomen met de gekleurde markeringen die de aansluitingen in uw stekker identificeren, gaat u als volgt te werk:
De BLAUWE draad moet worden aangesloten op de aansluiting die is gemarkeerd met de letter 'N' of gekleurd ZWART.
De BRUINE draad moet worden aangesloten op de aansluiting die is gemarkeerd met de letter 'I.' of gekleurd ROOD.

Bij het vervangen van de zekering mag alleen een correct geclassificeerd en goedgekeurd type worden gebruikt, en zorg ervoor dat u de zekeringdeksel opnieuw bevestigt.

RAADPLEEG BIJ TWIJFEL EEN BEVOEGD ELEKTRICIEN.

OPMERKING: DE C37SBEE IS GEEN AUTO VOLTAGE UNIT. SLUIT ALLEEN AAN OP HET VOORGESCHREVEN STOPCONTACT, D.W.Z. 120V 60HZ OF 230V 50HZ.

NOTEER UW MODELNUMMER (NU, TERWIJL U HET KUNT ZIEN) Het model- en serienummer van uw nieuwe C 375BEE bevinden zich op de achterkant van de kast.

Referenties

• NAD Electronics | High Performance Hi-Fi and Home Theatre

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NAD C 375BEE Handleiding

Beschikbare talen
