Fender 57 Custom Deluxe - Versterkerhandleiding

Introductie

De met tweed bedekte Fender Deluxe uit de jaren 50 was een versterker met gemiddeld vermogen, ontworpen voor de eenvoudige behoeften van de gitaristen van die tijd. Toen blues-, western- en rockabillybands luider en wilder begonnen te worden, baande de overstuurde klank van een opgeschroefde Deluxe-versterker zich een weg naar talloze live- en opgenomen uitvoeringen. Originalen zijn tegenwoordig moeilijker te vinden en hun prijzen blijven stijgen.

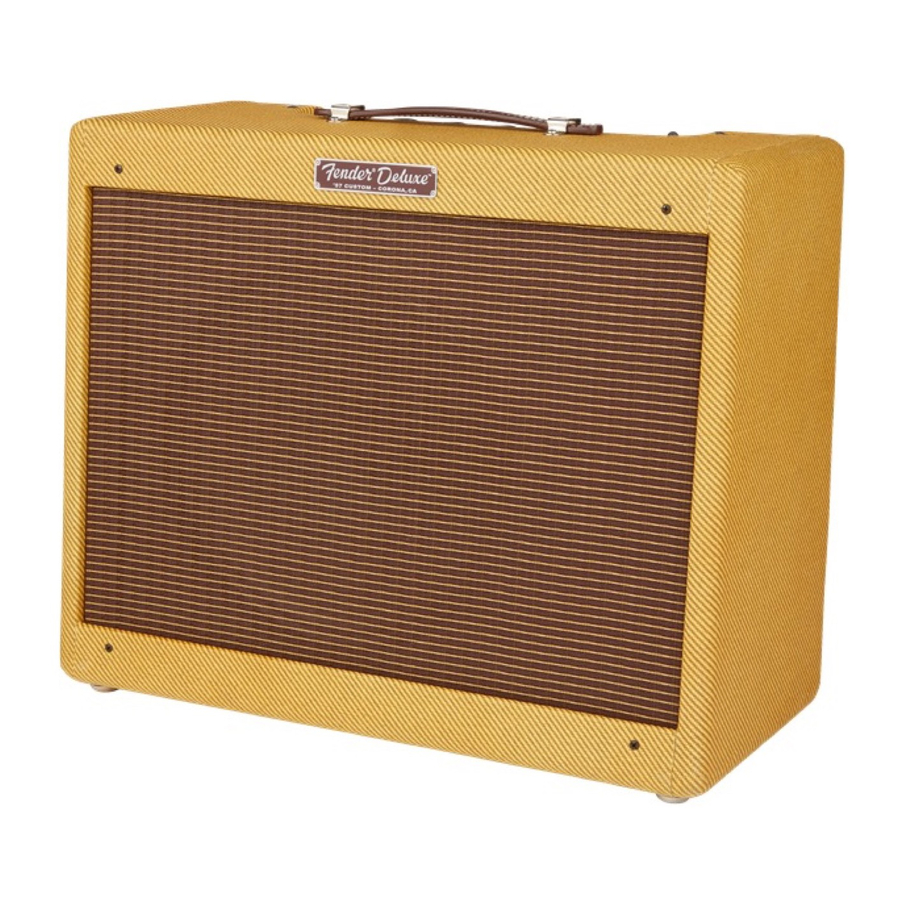

De '57 Custom Deluxe-versterker zet die glorieuze erfenis voort, met volledig buizen handbedrade circuits en premium componenten. Hij reproduceert getrouw de tonen van het originele klassieke 5E3-ontwerp en levert ongeveer 12 watt aan schoon uitgangsvermogen dat gemakkelijk kan worden omgezet in warme, gecomprimeerde vervorming. Een geheel nieuwe Special Design 12" alnico-luidspreker van Eminence® is geoptimaliseerd voor een robuuste maar ongelooflijk gevoelige en veelzijdige respons, en nieuwe reverse-engineered '50s vintage "Yellow" (Gele) tooncondensatoren voegen subtiel genuanceerde tonale magie toe. Samen met aangepaste transformatoren, een kathodebiascircuit dat eenvoudige vervanging van verschillende 6V6-vermogensbuistypes mogelijk maakt, Instrument- en Microfoonkanalen, vingerverbonden massief grenenhouten kast, gelakte tweed bekleding en meer, is het resultaat een rijkelijk lonende Deluxe-versterkerervaring die puur Fender is.

De harmonisch rijke, heldere tonen van de '57 Custom Deluxe-versterker zijn perfect voor het nabootsen van klassieke gitaarstijlen, terwijl de pedalenliefhebber van vandaag ook een ideaal tonaal canvas zal vinden voor het creëren van nieuwe geluiden. En met het volume voluit, is de natuurlijk aanraakgevoelige overstuurde toon simpelweg elektriserend.

Registreer uw '57 Custom Deluxe-versterker online op www.fender.com/product-registration.

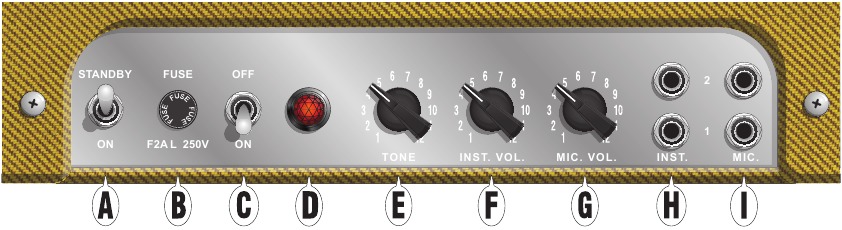

Bedieningspaneel

1. STANDBY SWITCH (STAND-BY schakelaar): Schakelt de luidsprekeruitgang uit terwijl de stroom is ingeschakeld. Om de levensduur van de buis te verlengen, laat u de schakelaar gedurende de eerste 60 seconden na het inschakelen van POWER (C) in de STANDBY-stand staan. In plaats van de versterker uit te schakelen tijdens korte pauzes, zet u de schakelaar in de STANDBY-stand om de levensduur van de buis verder te verlengen en om buisopwarmingsvertraging te voorkomen bij het hervatten van het spelen.
2. FUSE (Zekering): Biedt elektrische overstroombeveiliging. Koppel de stroom los en vervang een doorgebrande zekering alleen door een van het type en de waarde die onder de zekeringhouder is gespecificeerd.
3. POWER SWITCH (Aan/uit-schakelaar): Schakelt de versterker aan en uit. Zowel de POWER- als STANDBY-schakelaar (A) moeten zijn ingeschakeld voor hoorbare uitvoer.
4. POWER JEWEL (Stroomindicator): Licht op terwijl de versterker aan staat.
5. TONE (Toon): Past de tonale kenmerken van de versterker aan.
6. INSTRUMENT VOLUME (Instrumentvolume): Past het volumeniveau van beide instrumentingangen aan.
7. MICROPHONE VOLUME (Microfoonvolume): Past het volumeniveau van beide microfooningangen aan.
8. INSTRUMENT INPUTS (Instrumentingangen): Sluit hier instrumenten aan. Deze ingangen bieden een grotere treble-respons dan de MICROPHONE INPUTS (I), en ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met high-output en voorversterkte instrumenten, en voor een donkerdere toon. De ingangsgevoeligheden zijn identiek bij gelijktijdig gebruik van beide ingangen.
9. MICROPHONE INPUTS (Microfooningangen): Sluit hier microfoons en instrumenten aan. In de jaren vijftig was het gebruikelijk om gitaren en microfoons tegelijkertijd met buizenversterkers te gebruiken, en deze ingangen produceren een kenmerkende alternatieve gitaartoon. Ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met high-output en voorversterkte instrumenten, en voor een donkerdere toon. De ingangsgevoeligheden zijn identiek bij gelijktijdig gebruik van beide ingangen.

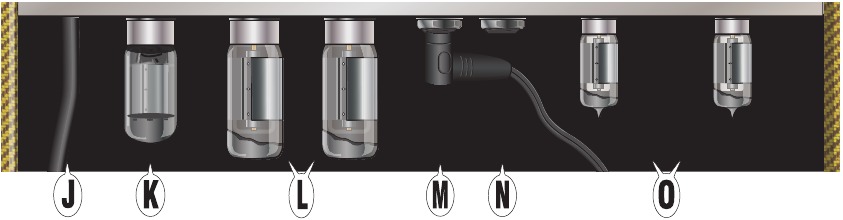

Chassis achteraanzicht

Achterpaneel, buiskooi, voorversterkerbuisschilden en andere onderdelen verwijderd ter illustratie.

10. POWER CORD (Stroomkabel): Sluit aan op een geaard stopcontact in overeenstemming met de spannings- en frequentiespecificaties die vermeld staan ​​op het informatie-etiket van de versterker, dat zich in de kast aan de linkerkant bevindt als u van achteren kijkt.
11. RECTIFIER TUBE (Gelijkrichterbuis): Een enkele 5Y3-gelijkrichterbuis zet AC-spanning van de vermogenstransformator van de versterker om in DC-spanning die vereist is voor de vermogensbuizen (L) en voorversterkerbuizen (O). Deze mag alleen worden vervangen door een identieke gelijkrichterbuis.
12. POWER TUBES (Vermogensbuizen): Dubbele 6V6GC-vermogensbuizen sturen het vermogensgedeelte van de versterker aan. Deze mogen alleen worden vervangen door identieke vermogensbuizen of buizen met een vergelijkbare waarde en kwaliteit.
13. INTERNAL SPEAKER JACK (Interne luidsprekeraansluiting): De enkele interne luidspreker van de '57 Custom Deluxe wordt hier aangesloten. Een enkele externe luidspreker kan ook worden gebruikt in plaats van de interne luidspreker, maar deze moet een waarde hebben van 8 ohm en minimaal 12 watt, en deze moet worden aangesloten op deze aansluiting en niet op de Extension Speaker Jack (N) (merk op dat dit vereist dat de interne luidspreker wordt losgekoppeld).
    Houd er rekening mee dat de versterker kan worden beschadigd door een enkele externe luidspreker te gebruiken met een andere waarde dan 8 ohm, of door een enkele externe luidspreker van welke waarde dan ook aan te sluiten op de Extension Speaker Jack (N) zonder dat er iets is aangesloten op de Internal Speaker Jack.
    Of het nu intern of extern is, er moet een 8-ohm luidspreker op de Internal Speaker Jack zijn aangesloten wanneer de stroom is ingeschakeld, anders kan de versterker beschadigd raken. Houd er ook rekening mee dat het niet wordt aanbevolen om de interne luidspreker van de '57 Custom Deluxe en een externe luidspreker tegelijkertijd te gebruiken.
14. EXTENSION SPEAKER JACK (Aansluiting voor extra luidspreker): De aansluiting voor de extra luidspreker is alleen bedoeld voor gebruik met twee externe luidsprekers (merk op dat dit vereist dat de interne luidspreker wordt losgekoppeld). Bij gebruik van twee externe luidsprekers moeten deze een waarde hebben van 16 ohm en minimaal 12 watt elk, om de acceptabele gecombineerde waarde van 8 ohm te bereiken (het gebruik van twee externe luidsprekers met andere waarden dan 16 ohm elk kan de versterker beschadigen). Zoals hierboven vermeld voor de Internal Speaker Jack (M), wordt het niet aanbevolen om de interne luidspreker van de '57 Custom Deluxe en een externe luidspreker tegelijkertijd te gebruiken.
15. PREAMP TUBES (Voorversterkerbuizen): Dubbele voorversterkerbuizen sturen het voorversterkergedeelte van de versterker aan. Deze bestaan ​​uit één high-gain 12AX7-voorversterkerbuis en één 12AY7-voorversterkerbuis voor de originele low-gain-toon. Deze mogen alleen worden vervangen door identieke voorversterkerbuizen of buizen met een vergelijkbare waarde en kwaliteit. Een tweede 12AX7-buis kan worden vervangen door de 12AY7-buis om een ​​modernere high-gain-toon te bereiken.

Neem voor vragen en probleemoplossing contact op met een Fender-specialist op:
1-800-856-9801 (gratis nummer in de VS)
1-480-596-7195 (Internationaal)

Specificaties

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

www.fender.com
