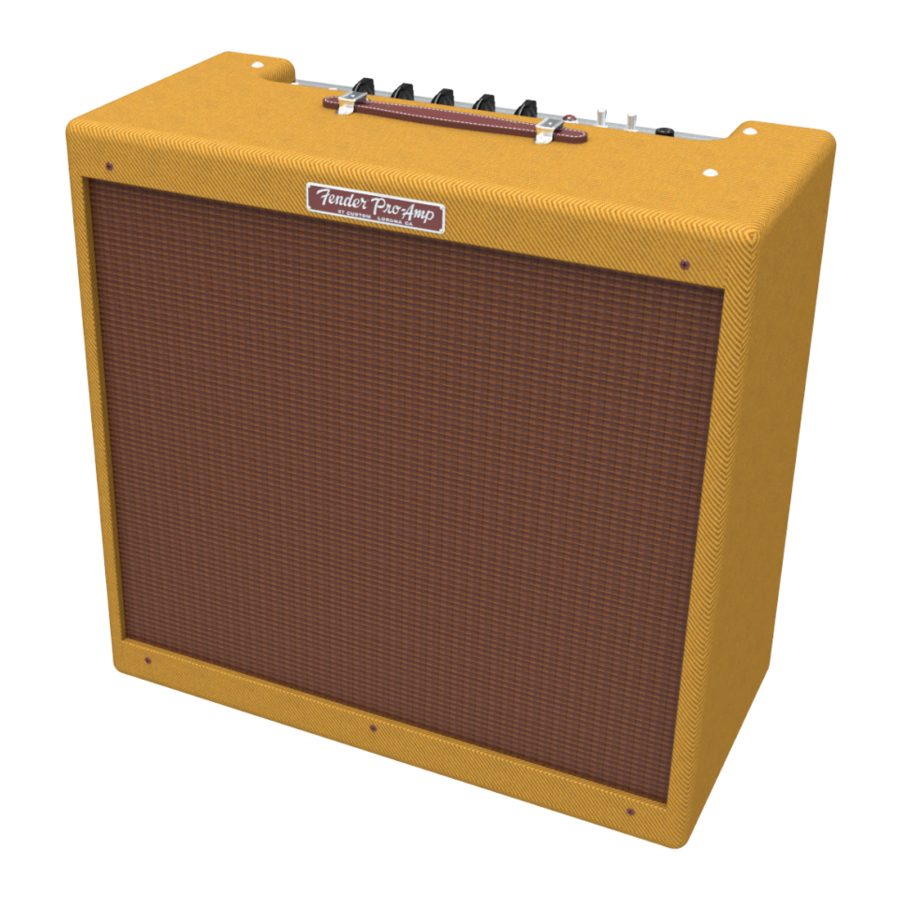

'57 Custom Pro-Amp
De Fender Pro-Amp uit de late jaren '50 met tweed bekleding combineerde een geweldige look met een zoete klank, een gemiddeld uitgangsvermogen en de unieke prestatiekenmerken van een enkele 15" gitaarspeaker. Geprezen als een van de heilige graal "narrow-panel tweed" versterkers die geliefd zijn bij gitaristen en verzamelaars, zijn vintage exemplaren zeldzaam en zeer gewild.
De '57 Custom Pro-Amp zet die erfenis voort, met volledig buizen handbedrade circuits en premium componenten. Het reproduceert getrouw de tonen van het originele klassieke 5E5-A ontwerp en levert ongeveer 28 watt aan warme, gevoelige respons. Een Special Design 15" keramisch-magneet speaker van Eminence® is afgestemd op een grote, vette gitaarklank met een gevoelige respons, en nieuwe reverse-engineered '50s vintage "Yellow" (gele) tooncondensatoren voegen subtiel genuanceerde tonale magie toe. Samen met op maat gemaakte transformatoren, interne biasregeling voor eenvoudige vervanging van verschillende 6L6 eindbuistypes, instrument- en microfooningangen, vingerverbonden massief grenen kast, gelakte tweed bekleding en meer, is het resultaat een rijkelijk lonende versterkerervaring die puur Fender is.
De harmonisch rijke, heldere tonen van de '57 Custom Pro-Amp zijn perfect voor het nabootsen van klassieke gitaarstijlen, terwijl de hedendaagse pedalenbord-enthousiasteling ook een ideaal tonaal canvas zal vinden voor het creëren van nieuwe geluiden. En met het volume opengedraaid, is de natuurlijk aanraakgevoelige overdrive-toon gewoonweg opwindend.
Registreer uw '57 Custom Pro-Amp online op www.fender.com/productregistration.

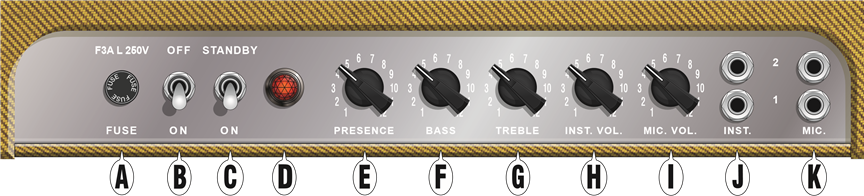

Bedieningspaneel
- FUSE: Biedt elektrische overstroombeveiliging. Koppel de stroom los en vervang een doorgebrande zekering alleen door een van het type en de waarde die boven de zekeringhouder is aangegeven.
- POWER SWITCH: Schakelt de versterker in en uit. Zowel de POWER (AAN/UIT) als de STANDBY (C) schakelaar moeten aan staan voor hoorbare output.
- STANDBY SWITCH: Schakelt de speakeroutput uit terwijl de stroom aan staat. Om de levensduur van de buizen te verlengen, laat u de schakelaar gedurende de eerste 60 seconden na het inschakelen van POWER (B) in de STANDBY-stand staan. In plaats van de versterker uit te schakelen tijdens korte pauzes, zet u de schakelaar in de STANDBY-stand om de levensduur van de buizen verder te verlengen en om de opwarmvertraging van de buizen te voorkomen bij het hervatten van het spelen.
- POWER INDICATOR: Licht op wanneer de versterker aan staat.
- PRESENCE: Ultra-hoge frequentie toonregeling voegt meer high-end sprankeling toe.
- BASS: Toonregeling voor lagere frequenties.
- TREBLE: Toonregeling voor hogere frequenties.
- INSTRUMENT VOLUME: Past het volume aan van beide instrumentingangen.
- MICROPHONE VOLUME: Past het volume aan van beide microfooningangen.
- INSTRUMENT INPUTS: Sluit hier instrumenten aan. Ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met high-output en voorversterkte instrumenten. De ingangsgevoeligheden zijn identiek bij gelijktijdig gebruik van beide ingangen.
- MICROPHONE INPUTS: Sluit hier microfoons en instrumenten aan. Het was in de jaren 50 gebruikelijk om gitaren en microfoons tegelijkertijd met buizenversterkers te gebruiken, en deze ingangen produceren een kenmerkende alternatieve gitaarklank. Ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met high-output en voorversterkte instrumenten. De ingangsgevoeligheden zijn identiek bij gelijktijdig gebruik van beide ingangen.

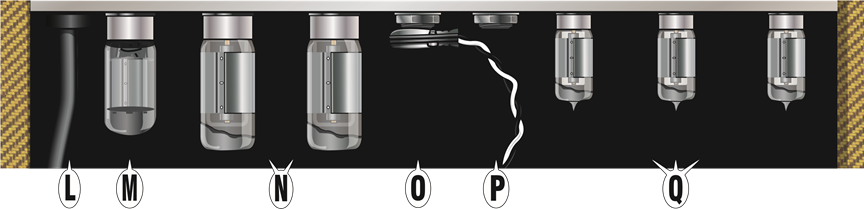

Chassis achteraanzicht
Achterpaneel, buizenkooi, voorversterkerbuisafschermingen en andere onderdelen verwijderd ter illustratie.
- POWER CORD: Sluit aan op een geaard stopcontact in overeenstemming met de spannings- en frequentiespecificaties die vermeld staan op het informatie-etiket van de versterker, dat zich in de kast aan de linkerkant bevindt wanneer u van achteren kijkt.
- RECTIFIER TUBE: Enkele 5AR4 gelijkrichterbuis zet AC-spanning van de voedingstransformator van de versterker om in DC-spanning die nodig is voor de eindbuizen (N) en voorversterkerbuizen (Q). Deze moet worden vervangen door een identieke gelijkrichterbuis of een met een vergelijkbare waarde en kwaliteit, hoewel een 5U4 gelijkrichterbuis kan worden vervangen om een toon met een lagere versterking te produceren die typerend is voor het oorspronkelijke tijdperk.
- POWER TUBES: Dubbele 6L6GC eindbuizen sturen de eindtrap aan van de versterker. Deze mogen alleen worden vervangen door identieke eindbuizen of door exemplaren met een vergelijkbare waarde en kwaliteit.
- INTERNAL SPEAKER JACK: De enkele interne speaker van de '57 Custom Pro-Amp wordt hier aangesloten met behulp van een haakse stekker. Een enkele externe speaker kan ook worden gebruikt in plaats van de interne speaker (let op: dit vereist dat de interne speaker wordt losgekoppeld), maar deze moet een waarde van 8 ohm hebben en moet worden aangesloten op deze aansluiting en niet op de Extension Speaker Jack (P).
Let er ook op dat de versterker kan worden beschadigd door een enkele externe speaker te gebruiken die is aangesloten op de Extension Speaker Jack (P) zonder dat er iets is aangesloten op de Internal Speaker Jack. Of het nu intern of extern is, er moet een 8-ohm speaker zijn aangesloten op de Internal Speaker Jack wanneer de stroom is ingeschakeld, anders kan de versterker beschadigd raken.
- EXTENSION SPEAKER JACK: Met deze speakeraansluiting kan een externe 8-ohm speaker worden gebruikt in aanvulling op de interne speaker. Er kunnen ook twee externe 8-ohm speakers worden gebruikt door ze aan te sluiten op de Internal (O) en Extension Speaker jacks (let op: dit vereist dat de interne speaker wordt losgekoppeld, en dat de custom transformator overschakelt naar 4-ohm werking wanneer beide jacks worden gebruikt). Let er ook op dat de versterker kan worden beschadigd door een enkele externe speaker te gebruiken die is aangesloten op de Extension Speaker Jack zonder dat er iets is aangesloten op de Internal Speaker Jack (O).
- PREAMP TUBES: Dubbele 12AX7 voorversterkerbuizen (hoge versterking) en een enkele 12AY7 voorversterkerbuis (voor een toon met een lagere versterking die typerend is voor het oorspronkelijke tijdperk) sturen de voorversterkertrap van de versterker aan. Afwisselend kan een andere 12AX7 voorversterkerbuis worden vervangen door de 12AY7-buis om een hogere versterking te bereiken.
Specificaties
TYPE: PR 2515
POWER:
Requirements (Vereisten): 225 watt
Output (Uitgang): 26 watt RMS in 8Ω @ 5% THD, 1kHz
IMPEDANCE:
1 MΩ (instrument input 1, microphone input 1)
136 kΩ (instrument input 2, microphone input 2)
SPEAKER: One 15" Eminence® Legend (8Ω, PN 0059660000)
TUBES:
One pair 6L6GC (power, PN 0059778200)
Two 12AX7 (preamp, PN 0074287300)
One 12AY7 (preamp, PN 7708740000)
One 5AR4 (rectifier, PN 0041400000)
FUSE: F3.0A L 250V (100V-120V versions), F1.6A L 250V (220V-240V versions)
ACCESSORIES: Deluxe fitted cover (included, PN 7708571000)
DIMENSIONS:
Width (Breedte): 22.37" (56.83 cm)
Height (Hoogte): 20.87" (53.02 cm)
Depth (Diepte): 10.87" (27.62 cm)
WEIGHT: 51 lbs. (23.13 kg)
Product specifications subject to change without notice (Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd).
ONDERDEELNUMMERS
'57 Custom Pro-Amp
8170500100 (120V, 60Hz) US
8170501100 (110V, 60Hz) TW
8170503100 (240V, 50Hz) AU
8170504100 (230V, 50Hz) UK
8170505100 (220V, 50Hz) ARG
8170506100 (230V, 50Hz) EU
8170507100 (100V, 50/60Hz) JP
8170508100 (220V, 50Hz) CN
8170509100 (220V, 60Hz) ROK
8170513100 (240V, 50Hz) MA
Neem voor vragen en probleemoplossing contact op met een Fender-specialist op:
1-800-856-9801 (U.S. toll free)
1-480-596-7195 (International)
