Fender Bassbreaker 15 - Versterkerhandleiding

Introductie

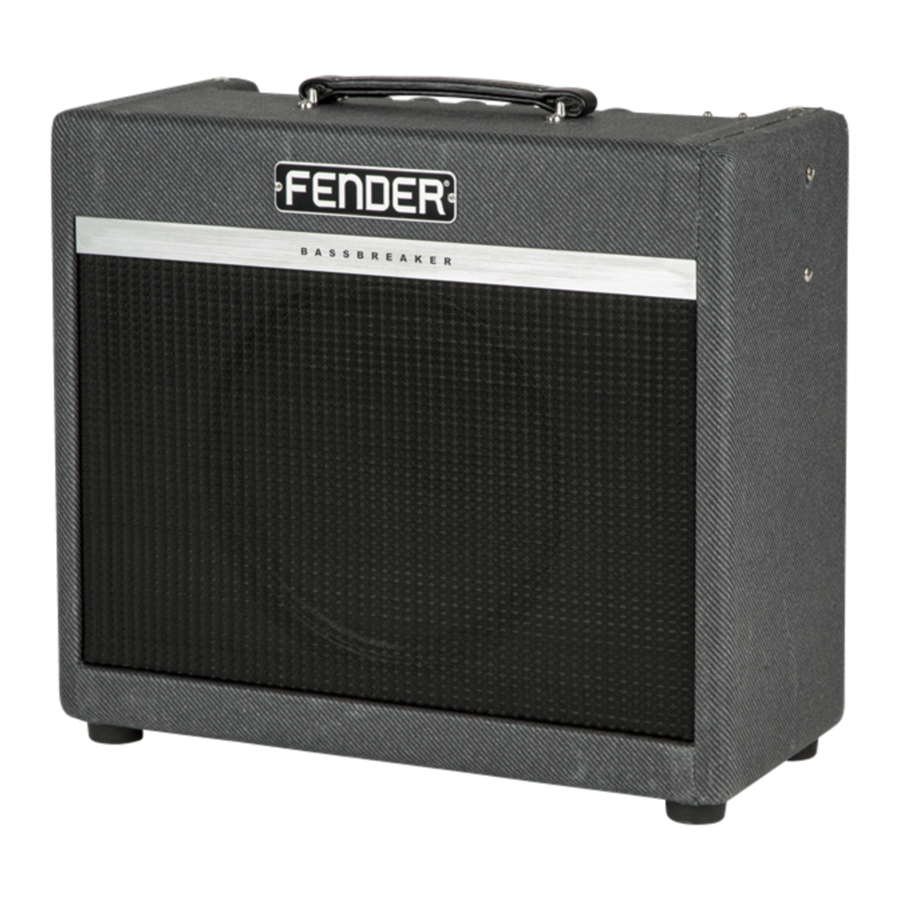

De Bassbreaker 15 is een veelzijdige 15-watt versterker die het grote, dikke en crunchgeluid van pure buizenpracht levert, met een speciale voorversterker-gainstructuurregeling en vele andere geweldige functies. Bassbreaker gitaarversterkers zetten de veelgeprezen lijn voort die is opgericht door de geweldige Fender Bassman® versterker uit de late jaren 1950, waarbij het klassieke Bassman-ontwerp wordt genomen en "gebroken" met functies zoals ongebruikelijke (voor Fender) circuits en componenten, donkergrijze tweed bekleding, verfijnde pointer-knoppen en het vroege Fender blokletterlogo.

Met zijn volle geluid en onderscheidende stijl is de Bassbreaker 15 verkrijgbaar in combo- en topmodellen, ideaal voor zowel podium als studio. De voorversterker-gainstructuurregeling stelt spelers in staat moeiteloos te schakelen tussen drie onberispelijk geuite tonale smaken, van heldere sprankeling tot bluesy crunch tot volledige burn.

De Bassbreaker 15 beschikt ook over een bright switch voor extra helderheid, glinsterende reverb, handige mute-schakelaar op het voorpaneel, opnamekwaliteit speaker-emulated line out, dubbele EL84-eindbuizen, een 12" Celestion® speaker voor strakkere rock distortion (combo-model), impedantie-keuzeschakelaar en meer. De Bassbreaker 15 top past perfect bij de Bassbreaker BB-112 en BB-212 speakerkasten.

Registreer uw Bassbreaker 15 online op www.fender.com/product-registration.

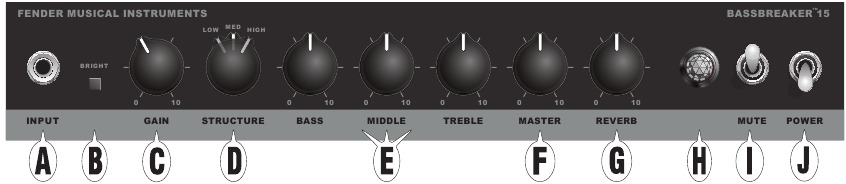

Bedieningspaneel

1. INPUT: Sluit hier het instrument aan.
2. BRIGHT: Drukknopschakelaar zorgt voor een grotere sprankeling in het hoge frequentiebereik.
3. GAIN: Past de voorversterker-gain en signaaloversturing aan.
4. STRUCTURE: Drie standen schakelaar levert drie verschillende tonale smaken voor de voorversterker-gain: heldere sprankeling ("clean sparkle") (LAAG/LOW), bluesy crunch (GEMIDDELD/MED) en volledige burn (HOOG/HIGH).
   Zet de STRUCTURE-regelaar op een van de hierboven genoemde tonale smaken voor de voorversterker-gain en pas vervolgens zowel de GAIN (C) als de MASTER (F)-regelaars aan om het geluid en het volume verder aan te passen aan de individuele voorkeur.
5. BASS, MIDDLE, TREBLE: Toonregelingen.
6. MASTER: Master volumeregeling; gebruik met GAIN (C) en STRUCTURE (D) om het algehele volume in te stellen.
7. REVERB: Digitale hall reverb niveauregeling.
8. POWER INDICATOR: Licht op wanneer de Bassbreaker 15 is ingeschakeld.
9. MUTE: Dempt de eindversterker en speaker terwijl het DIRECT OUT (R)-signaal live blijft voor opname- en geluidsversterkingsdoeleinden. POWER INDICATOR (H) knippert wanneer MUTE wordt gebruikt.
10. POWER: Schakelt de Bassbreaker 15 in (omhoog) en uit (omlaag).

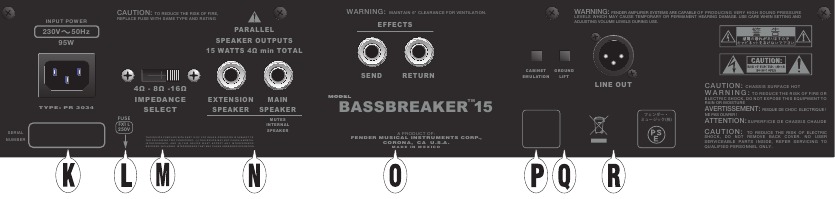

Achterpaneel

11. IEC POWER INLET: Sluit met behulp van het meegeleverde netsnoer aan op een geaard stopcontact in overeenstemming met de INPUT POWER spanning en frequentie die zijn gespecificeerd bij de stroomingang.
12. FUSE: Biedt elektrische overstroombeveiliging. Koppel de stroom los en vervang een doorgebrande zekering alleen door een van hetzelfde type en dezelfde waarde als gespecificeerd op het achterpaneel van de versterker.
13. IMPEDANCE SELECT: Als er geen externe kasten zijn aangesloten op PARALLEL SPEAKER OUTPUTS (N), moet deze schakelaar op de 8Ω-stand staan. Om schade aan de versterker te voorkomen bij gebruik van PARALLEL SPEAKER OUTPUTS, moet deze schakelaar worden ingesteld in overeenstemming met de totale impedantiebelasting, zoals weergegeven in de tabellen op de tegenoverliggende pagina voor de Bassbreaker 15 combo- (eerste tabel) en top- (tweede tabel) modellen. Om schade te voorkomen, schakelt u de versterker uit wanneer u de IMPEDANCE SELECT schakelaarinstellingen wijzigt.
    Het gebruik van twee speakerkasten met verschillende impedantiewaarden wordt afgeradenaden. Indien u kasten met verschillende waarden gebruikt, zet u de IMPEDANCE SELECT schakelaar (M) op de laagste van de twee speakerkastwaarden. Wanneer u beide speaker jacks gebruikt, gebruik dan geen kast met een waarde van minder dan 4Ω. Wanneer u de MAIN SPEAKER jack alleen gebruikt, gebruik dan geen kast met een waarde van meer dan 16Ω.

14. PARALLEL SPEAKER OUTPUTS: Sluit hier externe speakerkasten aan. Om schade te voorkomen, schakelt u de versterker uit wanneer u de speakeraansluitingen wijzigt. Gebruik voor de Bassbreaker 15 combo een externe speakerkast in combinatie met de interne speaker door de externe kast aan te sluiten op EXTENSION SPEAKER. Om alleen een externe speakerkast te gebruiken, sluit u de externe kast aan op MAIN SPEAKER (de interne speaker wordt automatisch losgekoppeld). Gebruik voor de Bassbreaker 15 versterkertop de MAIN SPEAKER jack bij gebruik van slechts één kast (er is geen geluid als de MAIN SPEAKER jack niet wordt gebruikt). Zie de onderstaande tabellen voor acceptabele parallelle speakerkastimpedantiecombinaties voor de Bassbreaker combo- (eerste tabel) en versterkertop- (tweede tabel) modellen.

Bassbreaker 15 combo acceptabele parallelle speakerkastimpedantiecombinaties met de juiste IMPEDANCE SELECT schakelaar (M) instellingen:

*NOTE: Wanneer een stekker in de MAIN SPEAKER jack wordt gestoken, wordt de interne speakerbelasting (8Ω) automatisch losgekoppeld en heeft dit geen invloed op de totale impedantiebelasting.

Bassbreaker 15 versterkertop acceptabele parallelle speakerkastimpedantiecombinaties met de juiste IMPEDANCE SELECT schakelaar (M) instellingen:

15. EFFECTS LOOP: Geoptimaliseerd voor gebruik met pedalen. Sluit SEND aan op effecten input en RETURN op effecten output.
16. CABINET EMULATION: Drukknopschakelaar stuurt een speaker-geëmuleerd signaal via de DIRECT OUT (R) naar opname- en geluidsversterkingsapparatuur (in plaats van een pre-amp-only signaal).
17. GROUND LIFT: Drukknopschakelaar helpt ongewenste elektrische ruis te elimineren die geassocieerd wordt met aardlussen.
18. DIRECT OUT: Hoogwaardige XLR-uitgang stuurt het voorversterkersignaal voor opname- en geluidsversterkingsdoeleinden.

Specificaties

TYPE: PR 3034

POWER:
Requirements (Vereisten): 95 watt
Output (Uitgangsvermogen): 15 watt in 16Ω/8Ω/4Ω

IMPEDANCE: 1MΩ

SPEAKER (COMBO): 12" Celestion® V70 S6125 (8Ω, PN 7700343000)

EXTERNAL SPEAKER ENCLOSURE: Bassbreaker BB-112 (optioneel, PN 226700000), Bassbreaker BB-212 (optioneel, PN 226800000)

TUBES:
V1-V3: 7025/12AX7A/ECC83
V4-V5: EL84

ACCESSORIES:
Combo cover (optioneel, PN 7707953000)
Amp head cover (optioneel, PN 7707954000)

DIMENSIONS (COMBO):
Width (Breedte): 19.56" (49.68 cm)
Height (Hoogte): 17.5" (44.45 cm)
Depth (Diepte): 9" (22.86 cm)

DIMENSIONS (HEAD):
Width (Breedte): 19.56" (49.68 cm)
Height (Hoogte): 9.75" (24.76 cm)
Depth (Diepte): 8.81" (22.37 cm)

WEIGHT (COMBO): 40 lbs. (18.16 kg)

WEIGHT (HEAD): 25.5 lbs. (11.57 kg)

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Neem voor vragen en probleemoplossing contact op met een Fender-specialist via:
1-800-856-9801 (gratis nummer in de VS)
1-480-596-7195 (Internationaal)
