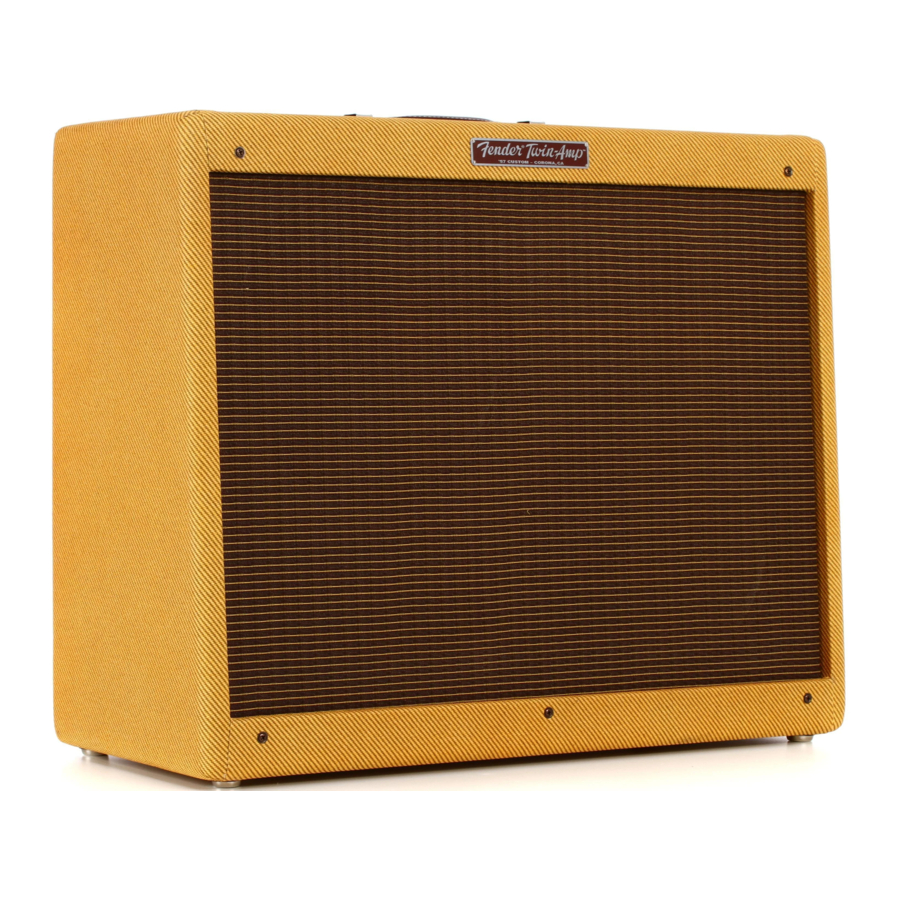

'57 Custom Twin-Amp™

Met zijn dubbele 12" speakers werd de toepasselijk genaamde Fender Twin-Amp uit de jaren 1950 met goede reden een industriestandaard. Deze superlatieve versterker was uitzonderlijk krachtig voor zijn tijd en vulde danszalen en cafés met een warme, rijke gitaarklank, en veel van de top rock-, blues- en countrygitaristen van vandaag vertrouwen nog steeds op de buizenversterkte, met tweed bedekte Twin-Amp om hun kenmerkende geluid op het podium te leveren.

De '57 Custom Twin-Amp zet die erfenis voort, met volledig buizen handbedrade circuits en premium componenten. Hij reproduceert getrouw de tonen van het originele klassieke 5E8-A-ontwerp en levert 40 watt aan robuust uitgangsvermogen. Twee geheel nieuwe Special Design 12" alnico speakers van Eminence® zijn afgestemd op een stoere maar ongelooflijk gevoelige en veelzijdige respons, en nieuwe reverse-engineered '50s vintage "Yellow" (gele) tooncondensatoren voegen subtiel genuanceerde tonale magie toe. Samen met aangepaste transformatoren, interne biasregeling voor eenvoudige vervanging van verschillende 6L6 eindbuis types, Bright en Normal kanalen, met vingerverbindingen gemaakte massief houten kast, gelakte tweed bekleding en meer, is het resultaat een rijkelijk lonende versterkerervaring die pure Fender is.

De harmonisch rijke, heldere tonen van de '57 Custom Twin-Amp zijn perfect voor het nabootsen van klassieke gitaarstijlen, maar de pedalenbord liefhebber van vandaag zal ook een ideaal tonaal canvas vinden voor het creëren van nieuwe geluiden. En met het volume opengezet, is de natuurlijk aanraakgevoelige overdrive toon gewoonweg opwindend.

Registreer uw '57 Custom Twin-Amp online op www.fender.com/productregistration.

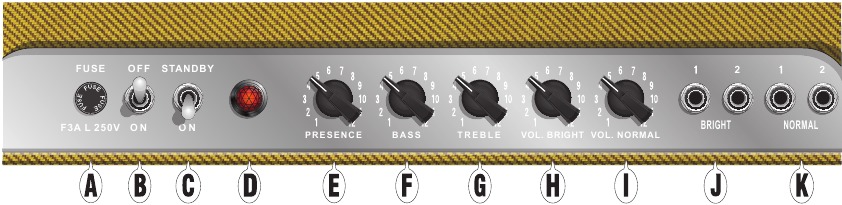

Bedieningspaneel

1. FUSE: Biedt elektrische overstroombeveiliging. Vervang bij losgekoppelde stroom een ​​doorgebrande zekering alleen door een van het type en de waarde die onder de zekeringhouder is gespecificeerd.
2. POWER SWITCH: Schakelt de versterker aan en uit. Zowel de POWER (aan/uit) als de STANDBY (C) schakelaar moeten aan staan ​​voor hoorbare output.
3. STANDBY SWITCH: Schakelt de luidsprekeruitgang uit terwijl de stroom is ingeschakeld. Om de levensduur van de buizen te verlengen, laat u de schakelaar gedurende de eerste 60 seconden na het inschakelen van de POWER (B) in de STANDBY (stand-by) stand staan. In plaats van de versterker uit te schakelen tijdens korte pauzes, zet u de schakelaar in de STANDBY (stand-by) stand om de levensduur van de buizen verder te verlengen en om vertraging bij het opwarmen van de buizen te voorkomen wanneer u het spelen hervat.
4. POWER JEWEL: Licht op terwijl de versterker aan is.
5. PRESENCE: Ultrahoge frequentie toonregeling voegt meer sprankeling in het hoog toe.
6. BASS: Toonregeling voor lagere frequenties.
7. TREBLE: Toonregeling voor hogere frequenties.
8. VOLUME BRIGHT: Regelt het volumeniveau van beide "bright" (heldere) kanaal ingangen (J).
9. VOLUME NORMAL: Regelt het volumeniveau van beide "normal" (normale) kanaal ingangen (K).
10. BRIGHT INPUTS: Deze twee ingangen accentueren de hoge midden- en hoge frequenties. Bright input 1 produceert volledige gevoeligheid; Bright input 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met high-output en voorversterkte instrumenten.
11. NORMAL INPUTS: Deze twee ingangen bieden een regelmatige frequentierespons. Normal input 1 produceert volledige gevoeligheid; Normal input 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met high output en voorversterkte instrumenten.

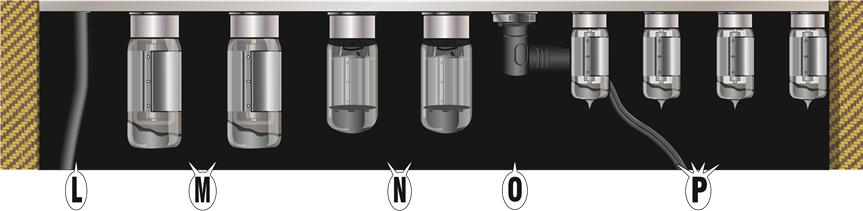

Chassis achteraanzicht

Achterpaneel, buizenkooi, voorversterkerbuis afschermingen en andere onderdelen verwijderd ter illustratie.

12. POWER CORD: Sluit aan op een geaard stopcontact in overeenstemming met de spannings- en frequentiespecificaties die vermeld staan ​​op het informatie label van de versterker, dat zich aan de linkerkant in de kast bevindt, gezien vanaf de achterkant.
13. RECTIFIER TUBES: Dubbele 5U4 gelijkrichterbuizen zetten AC-spanning van de vermogenstransformator van de versterker om in DC-spanning die vereist is voor de eindbuizen (N) en voorversterkerbuizen (P). Deze mogen alleen worden vervangen door identieke gelijkrichterbuizen of buizen met vergelijkbare waarde en kwaliteit. Indien gewenst kan één gelijkrichterbuis worden verwijderd voor een vuilere blues toon.
14. POWER TUBES: Dubbele 6L6 eindbuizen sturen het eindtrap gedeelte aan van de versterker en zijn gematcht en beoordeeld voor een hoge output. Deze mogen alleen worden vervangen door identieke eindbuizen of buizen met vergelijkbare waarde en kwaliteit.
15. SPEAKER OUTPUT JACK: De twee interne luidsprekers van de '57 Custom Twin-Amp zijn parallel geschakeld op deze enkele jack. Afwisselend kunnen de interne luidsprekers worden losgekoppeld om het gebruik van een externe 4-ohm luidsprekerkast mogelijk te maken (minimaal 40 watt). Om schade aan de versterker te voorkomen, moet een van deze twee configuraties zijn aangesloten wanneer de stroom is ingeschakeld.
16. PREAMP TUBES: Vier voorversterkerbuizen sturen de voorversterker sectie van de versterker aan. Deze bestaan ​​uit twee high-gain 12AX7 voorversterkerbuizen en twee 12AY7 voorversterkerbuizen voor de originele low-gain toon voor zowel de Bright als Normal kanalen. Als alternatief kunnen nog twee 12AX7 voorversterkerbuizen worden vervangen door de twee 12AY7 buizen om een ​​hogere versterking te bereiken.
    Note: Voor extra afscherming tegen elektrische brom zijn op de eerste twee voorversterkerbuizen (V1 en V2) twee op maat gemaakte stalen buisafschermingen volgens specificaties uit de jaren 50 geïnstalleerd.

Specificaties

TYPE: PR 614

POWER:
Requirements (vereisten): 270 watt
Output (uitgangsvermogen): 40 watt RMS in 4Ω @ 5%THD, 1kHz

INPUT IMPEDANCE:
1 MΩ (Bright input 1, Normal input 1)
136 kΩ (Bright input 2, Normal input 2)

SPEAKERS: Twee 12" Fender Special Design alnico door Eminence® (8Ω, PN 7708599000)

TUBES :
Eén paar 6L6 (vermogen, PN 0059778200)
Twee 12AX7 (voorversterker, PN 0070228000, 0013341400)
Twee 12AY7 (voorversterker, PN 7708740000)
Twee 5U4 (gelijkrichter, PN 0030031000)

FUSE:
F3A L 250V (100V-120V modellen)
F1.6A L 250V (220V-240V modellen)

ACCESSORIES: Deluxe fitted cover (inbegrepen, PN 7708614000)

DIMENSIONS:
Width (breedte): 24.5" (62.2 cm)
Height (hoogte): 20.5" (52.1 cm)
Depth (diepte): 10.88" (27.6 cm)

WEIGHT: 56 lbs. (25.5 kg)

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

ONDERDEELNUMMERS

'57 Custom Twin-Amp

8140500100 (120V, 60Hz) US
8140501100 (110V, 60Hz) TW
8140503100 (240V, 50Hz) AU
8140504100 (230V, 50Hz) UK
8140505100 (220V, 50Hz) ARG
8140506100 (230V, 50Hz) EU
8140507100 (100V, 50/60Hz) JP
8140508100 (220V, 50Hz) CN
8140509100 (220V, 60Hz) ROK
8140513100 (240V, 50Hz) MA

Neem voor vragen en probleemoplossing contact op met een Fender specialist op:
1-800-856-9801 (U.S. toll free)
1-480-596-7195 (International)
