Fender '57 Custom Champ - American Hand-Wired Series Versterker Handleiding

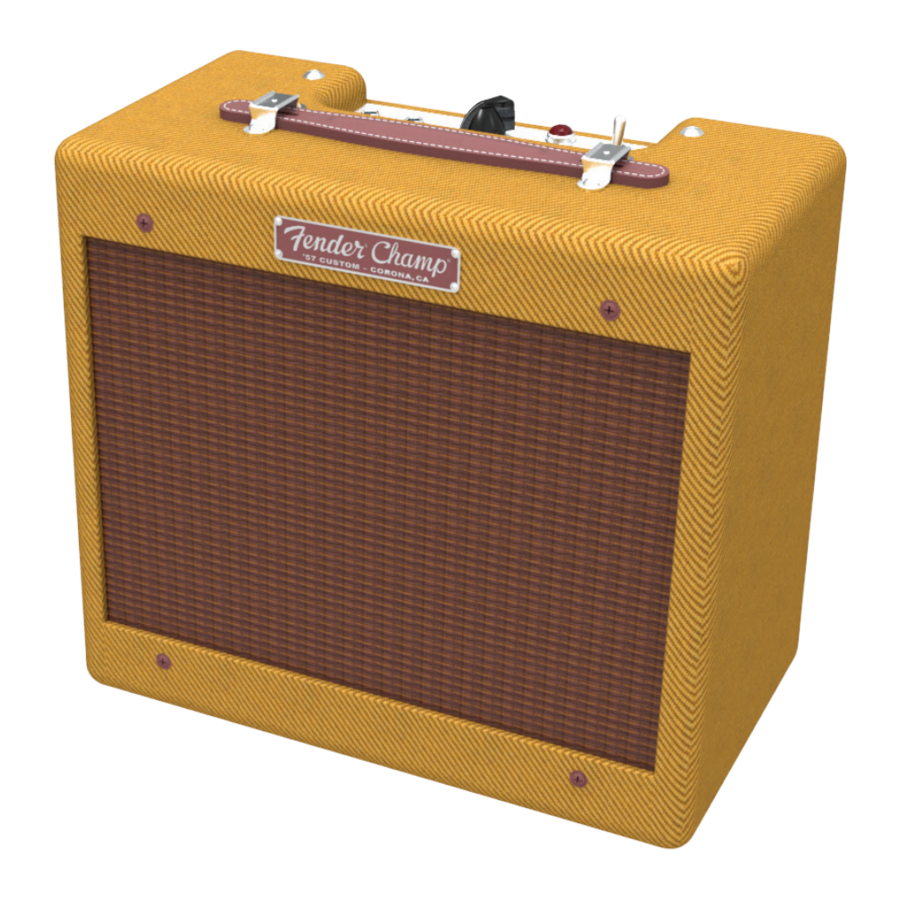

'57 Custom Champ®
De met tweed beklede Fender Champ-versterker uit de jaren 50 staat bekend als de kleine maar krachtige toonmachine die in de collectie van elke serieuze gitarist thuishoort. Het is een geweldige oefenversterker, eenvoudig en puur, en wordt ook door talloze professionele spelers geprezen vanwege zijn onmisbaarheid in de opnamestudio.
De '57 Custom Champ zet die glorieuze erfenis voort, met volledig buisgestuurde handbedrade circuits en premium componenten. Hij beschikt over het klassieke 5F1-ontwerp en levert ongeveer 5 watt uitgangsvermogen dat gemakkelijk in warme, gecomprimeerde vervorming wordt geduwd. Een in de VS gemaakte Weber® 8" alnico-luidspreker is afgestemd op een rijke en dynamische respons, en nieuwe reverse-engineered '50s vintage "Yellow" (Geel) tooncondensatoren voegen subtiel genuanceerde tonale magie toe. Samen met aangepaste transformatoren, een enkele "chicken-head" (kippenkop) volumeregelaar, een met vingerverbindingen gemaakte massief grenen kast, gelakte tweed bekleding en meer, is het resultaat een rijk lonende Champ-versterkerervaring die puur Fender is.
De harmonisch rijke cleane tonen van de '57 Custom Champ-versterker zijn perfect voor het nabootsen van klassieke gitaarstijlen en voor het creëren van nieuwe geluiden. En met het volume open gedraaid, is de van nature aanraakgevoelige overdrive-toon gewoonweg opwindend.
Registreer uw '57 Custom Champ-versterker online op www.fender.com/ product-registration.

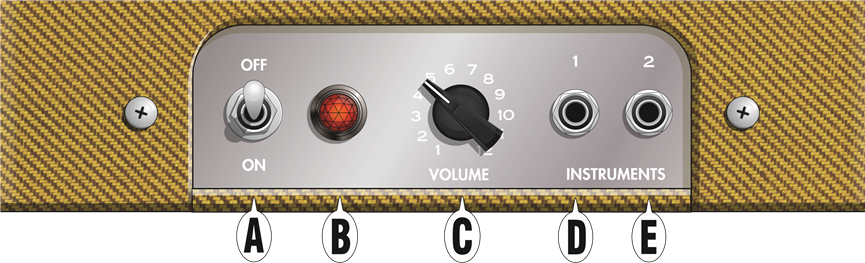

Bedieningspaneel
- POWER SWITCH: Schakelt de versterker in en uit.
- POWER JEWEL: Licht op wanneer de versterker is ingeschakeld.
- VOLUME: Past het volumeniveau aan voor beide ingangen.
- INPUT 1: Sluit hier een instrument aan. Volledig gevoelige ingang voor gebruik met de meeste gitaren.
- INPUT 2: Ingang met lagere gevoeligheid (-6dB) voor een schonere respons met instrumenten met hoge output en voorversterkte instrumenten. De ingangsgevoeligheden zijn identiek (volledig) bij gelijktijdig gebruik van beide ingangen.

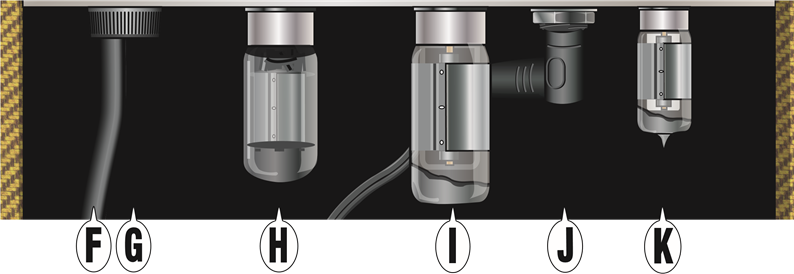

Chassis Achteraanzicht
Achterpaneel, buizenkooi, voorversterkerbuisschilden en andere onderdelen verwijderd ter illustratie.
- POWER CORD: Sluit aan op een geaard stopcontact in overeenstemming met de spannings- en frequentiespecificaties die vermeld staan op het informatie-etiket van de versterker, dat zich aan de linkerkant in de kast bevindt wanneer u van achteren kijkt.
- FUSE (Zekering): Biedt elektrische overstroombeveiliging. Met de stroom uitgeschakeld, vervangt u een doorgebrande zekering alleen door een van het type en de waarde die op het veiligheidsetiket staat aangegeven.
- RECTIFIER TUBE (Gelijkrichterbuis): Enkele 5Y3GT gelijkrichterbuis zet AC spanning van de voedingstransformator van de versterker om in DC spanning die nodig is voor de eindbuizen (I) en voorversterkerbuizen (K). Deze mag alleen worden vervangen door een identieke gelijkrichterbuis of een met een vergelijkbare waarde en kwaliteit.
- POWER TUBE (Eindbuis): Enkele 6V6GTA eindbuis stuurt de eindtrap van de versterker aan. Deze mag alleen worden vervangen door een identieke eindbuis of een met een vergelijkbare waarde en kwaliteit.
- SPEAKER OUTPUT JACK (Luidsprekeruitgang): De enkele 4-ohm interne luidspreker van de '57 Custom Champ wordt hier aangesloten, of een 4-ohm externe luidsprekerbehuizing (minimaal 5 watt) kan in plaats daarvan worden aangesloten. In beide gevallen moet, om schade aan de versterker te voorkomen, een minimale luidsprekerbelasting van 4 ohm worden aangesloten wanneer de stroom is ingeschakeld.
- PREAMP TUBE (Voorversterkerbuis): Enkele 12AY7 voorversterkerbuis stuurt de voorversterkertrap van de versterker aan. Deze mag alleen worden vervangen door een identieke voorversterkerbuis of een met een vergelijkbare waarde en kwaliteit, maar een 12AX7A voorversterkerbuis kan worden gebruikt om meer vervorming te bereiken bij hogere volumeniveaus.
Specificaties
TYPE: PR 863
POWER:
Requirements (Vereisten):
60 watt
Output: 5 watts
IMPEDANCE: 1 MΩ
SPEAKER:
One 8" Weber alnico (4Ω, PN 0077212000) TUBES
One 6V6GTA (power, PN 0023564000)
One 12AY7 (preamp, PN 7708740000)
One 5Y3GT (rectifier, PN 0023614000)
FUSE
F1.25A L 250V (100V-120V models)
F1.0A L 250V (220V-240V models)
ACCESSORIES: Deluxe fitted cover (included, PN 7708597000)
DIMENSIONS:
Width (Breedte): 13.5" (34.3 cm)
Height (Hoogte): 12.5" (31.8 cm)
Depth (Diepte): 7.6" (19.3 cm)
WEIGHT: 15 lbs. (6.8 kg)
ONDERDEELNUMMERS
'57 Custom Champ
8160500100 (120V, 60Hz) US
8160501100 (110V, 60Hz) TW
8160503100 (240V, 50Hz) AU
8160504100 (230V, 50Hz) UK
8160505100 (220V, 50Hz) ARG
8160506100 (230V, 50Hz) EU
8160507100 (100V, 50/60Hz) JP
8160508100 (220V, 50Hz) CN
8160509100 (220V, 60Hz) ROK
8160513100 (240V, 50Hz) MA
Neem voor vragen en probleemoplossing contact op met een Fender-specialist op:
1-800-856-9801 (gratis in de VS)
1-480-596-7195 (Internationaal)
