Fender '64 Custom Deluxe Reverb - Versterkerhandleiding

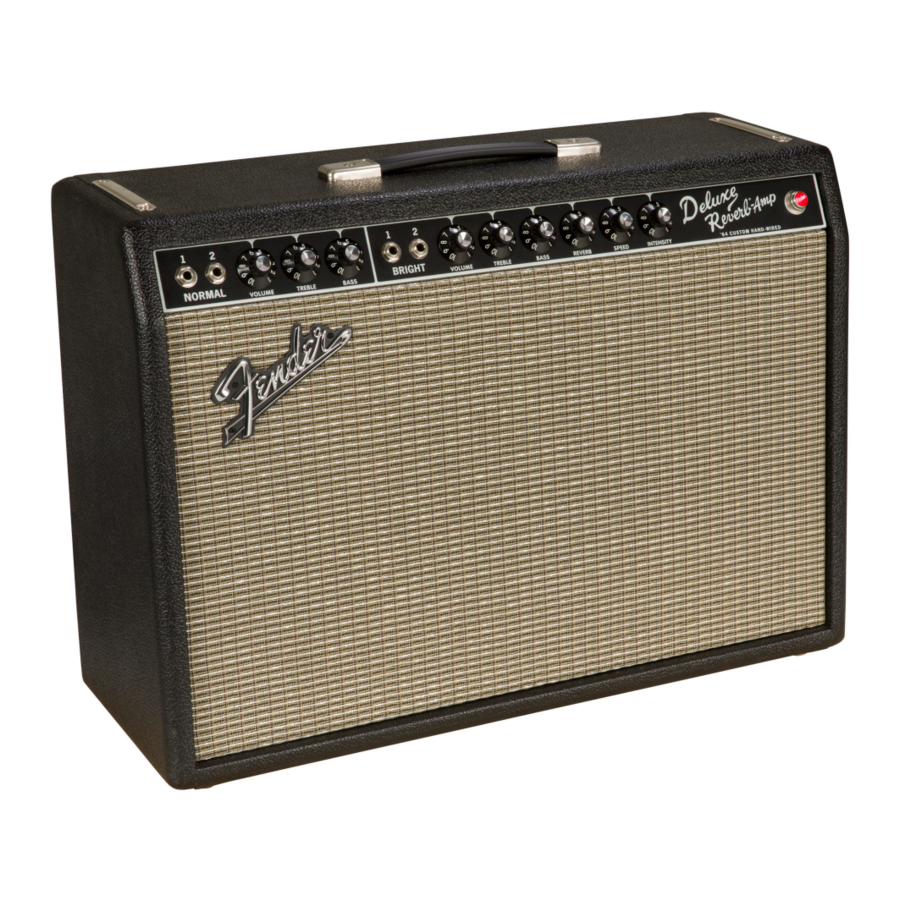

'64 Custom Deluxe Reverb®-Amp
De Deluxe Reverb-Amp van Fender is fantastisch voor elk type muziek en is gewoonweg een van de meest veelzijdige en geliefde gitaarversterkers aller tijden. Hij levert de typische Fender-toonrespons, reverb en tremolo; en het is de perfecte maat voor gitaristen die een gematigd krachtige versterker willen voor elke podium- of studiosituatie. En in het moderne pedalboard-tijdperk is het het perfecte platform voor het opbouwen van een klank.
Zeer verzamelbare modellen uit de jaren 60 brengen veel geld op op de markt voor vintage apparatuur. Deze originelen, evenals de al lang bestaande Fender-heruitgavemodellen, worden elke dag op elk podium en in elke zaal wereldwijd gebruikt. De 20-watt '64 Custom Deluxe Reverb-Amp, handbedraad in Corona, Californië, voegt zich bij deze prestigieuze groep met aangepaste kanaalmodificaties, nieuwe onderdelen en meer. Premiumfuncties omvatten:
- Handbedraad gemodificeerd AB763-circuit met normale en heldere kanalen, elk met buisgestuurde spring reverb en tremolo
- Fender Vintage Blue-tooncondensatoren
- Vier 12AX7- en twee 12AT7-voorversterkerbuizen
- 5AR4/GZ34 gelijkrichterbuis
- Bijpassend paar 6V6 eindbuizen
- 20 watt uitgangsvermogen
- 12" Jensen® C-12Q-luidspreker voor warme, heldere tonen en matige breakup
- Massief grenen kast voor resonantie en een lager gewicht
- Extra zware vinyl bekleding met textuur
- Licht verouderd zilveren grilldoek
- Voetschakelaar en versterkerhoes
Registreer uw '64 Custom Deluxe Reverb-Amp online op start.fender.com.

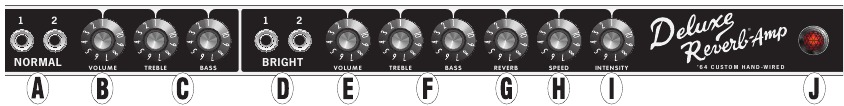

Bedieningspaneel
- NORMAL CHANNEL INPUTS: Sluit hier instrumenten aan. Deze twee ingangen bieden een verzachte vintage frequentierespons volgens de populaire "bright cap removal" (verwijdering van de heldere condensator) modificatie. Normale ingang 1 produceert volledige gevoeligheid; Normale ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met instrumenten met een hoge output en voorversterkte instrumenten.
- NORMAL CHANNEL VOLUME: Regelt het volumeniveau van het normale kanaal.
- NORMAL CHANNEL TREBLE AND BASS: Regelt respectievelijk de hoogfrequente en laagfrequente signaalniveaus van het normale kanaal.
- BRIGHT CHANNEL INPUTS: Sluit hier instrumenten aan. Deze twee ingangen geven toegang tot de traditionele 1960 "Black Panel" (Zwart Paneel) tooncircuit, die de hoge midden- en hoge tonen accentueert. Heldere ingang 1 produceert volledige gevoeligheid; Heldere ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met instrumenten met een hoge output en voorversterkte instrumenten.
- BRIGHT CHANNEL VOLUME: Regelt het volumeniveau van het heldere kanaal.
- BRIGHT CHANNEL TREBLE AND BASS: Regelt respectievelijk de hoogfrequente en laagfrequente signaalniveaus van het heldere kanaal.
- REVERB: Regelt het reverb-effectniveau. Er is geen reverb-effect hoorbaar wanneer deze regelaar volledig tegen de klok in wordt gedraaid. Reverb kan ook worden in- en uitgeschakeld met behulp van de meegeleverde voetschakelaar met twee knoppen.
- SPEED: Regelt de snelheid van het tremolo-effect. De meegeleverde voetschakelaar moet zijn aangesloten om het tremolo-effect te laten functioneren.
- INTENSITY: Regelt de diepte van het tremolo-effect. Er is geen tremolo-effect hoorbaar wanneer deze regelaar volledig tegen de klok in wordt gedraaid. Zoals hierboven vermeld in item "H", moet de meegeleverde voetschakelaar zijn aangesloten om het tremolo-effect te laten functioneren.
- POWER JEWEL: Licht op terwijl de versterker aan staat.

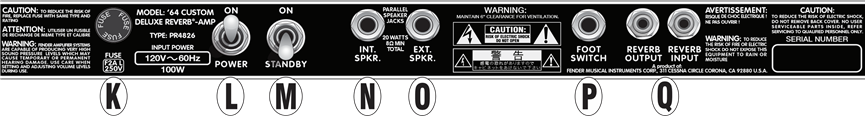

Achterpaneel
- FUSE: Biedt elektrische overstroombeveiliging. De netzekering is niet toegankelijk voor de gebruiker en mag alleen worden vervangen door gekwalificeerd servicepersoneel.
- POWER: Zet de versterker aan en uit.
- STANDBY: Schakelt de luidsprekeruitgang uit terwijl de stroom aan staat. Om de levensduur van de buis te verlengen, laat u de schakelaar gedurende de eerste 60 seconden na het inschakelen van POWER (L) in de STANDBY-stand staan. In plaats van de versterker uit te schakelen tijdens korte pauzes, zet u de schakelaar in de STANDBY-stand om de levensduur van de buis verder te verlengen en om de opwarmvertraging van de buis te vermijden bij het hervatten van het spel.
- INTERNAL SPEAKER: Aansluiting voor interne 8-ohm luidspreker. Indien u een andere luidspreker op deze aansluiting aansluit, moet deze een impedantie van 8 ohm hebben als dit de enige aansluiting is die in gebruik is.
- EXTERNAL SPEAKER: Aansluiting om het gebruik van meerdere luidsprekers mogelijk te maken; parallel geschakeld met INTERNAL SPEAKER jack (N) en beïnvloedt de totale impedantie. De externe luidsprekeraansluiting functioneert niet wanneer de INTERNAL SPEAKER jack (N) is losgekoppeld.
- FOOTSWITCH: Sluit hier de meegeleverde voetschakelaar met twee knoppen aan. De voetschakelaar moet zijn aangesloten om het tremolo-effect van de versterker te laten functioneren.
- REVERB OUTPUT/INPUT: RCA-aansluitingen die de uitgang/ingang van de reverbpan verbinden die zich op de vloer in de kast bevindt.
Specificaties
TYPE: PR 4826
POWER:
Requirements (Vereisten):
100 watt
Output (Uitgang): 20 watt RMS in 8Ω @ 10%THD, 1kHz
INPUT IMPEDANCE:
1 MΩ (Normal input 1, Bright input 1)
136 kΩ (Normal input 2, Bright input 2)
OUTPUT IMPEDANCE: 8Ω (interne en externe luidsprekeraansluitingen gecombineerd)
SPEAKER: One 12" Jensen® C-12Q (8Ω, PN 7710781000)
TUBES:
One pair 6V6 (power, PN 0069673300)
Four 12AX7 (preamp, PN 0074287400)
Two 12AT7 (preamp, PN 0078799200)
One 5AR4 (rectifier, PN 0041400000)
FUSE:
F2A L 250V (100V-120V models)
F1A L 250V (220V-240V models)
ACCESSORIES:
Deluxe fitted cover (included, PN 7710649000)
Two-button footswitch (included, PN 7711022000)
DIMENSIONS:
Width (Breedte): 24.3" (61.7 cm)
Height (Hoogte): 16.9" (42.9 cm)
Depth (Diepte): 9.3" (23.6 cm)
WEIGHT: 38.2 lbs. (17.3 kg)
Product specifications subject to change without notice. (Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.)
For questions and troubleshooting, contact a Fender specialist at: (Neem voor vragen en probleemoplossing contact op met een Fender-specialist op:)
1-800-856-9801 (U.S. toll free) (Amerikaans gratis nummer)
1-480-596-7195 (International)
