Fender Champion 50XL - Versterkerhandleiding

Introductie

Of je nu op zoek bent naar je eerste oefenversterker, of betaalbare, krachtige podiumapparatuur om in een band te spelen, er is een Champion-versterker die bij je past. Ze zijn veelzijdig genoeg voor elke gitaarstijl, en tegelijkertijd heel eenvoudig te gebruiken.

Champion-versterkers leveren de wereldberoemde Fender clean- en overdrive-tonen plus een assortiment Britse en moderne distortion-smaken. Van jazz tot country, blues tot metal, het is eenvoudig om het juiste geluid in te stellen.

Je hebt ook een ingebouwd palet aan effecten om uit te kiezen, waaronder reverb, delay/echo, chorus, tremolo, Vibratone en meer. Instellingen zoals delay-tijd of tremolo-snelheid kunnen eenvoudig worden ingesteld met de TAP-knop om aan het tempo van het nummer aan te passen.

Andere functies zijn onder meer een auxiliary input voor jammen met een mediaspeler en een hoofdtelefoonuitgang voor stil oefenen.

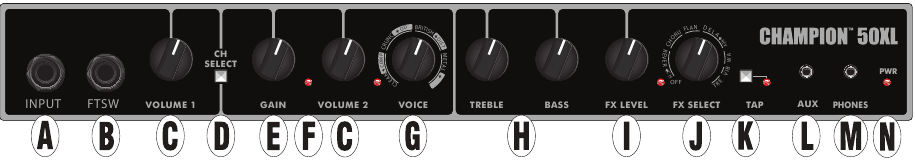

BEDIENINGSPANEEL

1. INPUT: Sluit hier de gitaar aan.
2. FTSW: Sluit hier de optionele voetschakelaar met twee knoppen (PN 0097298000) aan om kanaalselectie op afstand en het in-/uitschakelen van effecten mogelijk te maken.
3. VOLUME: Past het kanaalvolume aan.
4. CH SELECT: Druk hierop om tussen de versterkerkanalen te schakelen, zoals aangegeven door het kanaalindicatielampje (F). Deze schakelaar wordt overruled door de CH SELECT-schakelaar op de voetschakelaar (B) wanneer deze is aangesloten.
5. GAIN: Past het kanaal distortion niveau aan. Gebruik samen met de VOLUME-knop van het kanaal om de algehele luidheid in te stellen.
6. CHANNEL INDICATOR: Licht op wanneer kanaal 2 is geselecteerd.
7. VOICE: Selecteert het kanaal voice type. De driekleurige indicator links van de knop verandert van kleur wanneer elk voice type wordt geselecteerd.

8. TREBLE/BASS: Past de toonkenmerken van de versterker aan.
9. FX LEVEL: Past het niveau van de effecten aan.
10. FX SELECT: Selecteert versterkereffecten. De driekleurige indicator links van de knop verandert van kleur wanneer elk effect wordt geselecteerd.

11. TAP: Gebruik deze knop om een aangepaste delay-tijd of modulatiesnelheid in te tikken door ritmisch op TAP te drukken (minimaal twee keer) synchroon met het gewenste interval. De TAP LED knippert met het huidige delay-/modulatie-interval. Druk eenmaal op de TAP-knop om het interval op de maximale waarde in te stellen.
12. AUX: Sluit hier de mediaspeler aan. Pas het ingangsniveau aan met de volumeregelaar op de mediaspeler.
13. PHONES: Sluit hier een hoofdtelefoon aan. De versterkerluidsprekers worden automatisch gedempt. Deze uitgang kan ook worden gebruikt voor opname of geluidsversterking.
14. PWR: Licht op wanneer de stroom is ingeschakeld.
15. POWER (REAR PANEL): Zet de schakelaar in de "ON" (AAN) positie om het apparaat in te schakelen. Zet de schakelaar in de "OFF" (UIT) positie om het apparaat uit te schakelen.
16. INPUT POWER (REAR PANEL): Sluit het meegeleverde netsnoer aan op een geaard stopcontact in overeenstemming met de spanning- en frequentiewaarden die op het achterpaneel van de versterker staan vermeld.

Specificaties

TYPE: PR 2433
POWER REQUIREMENTS: 110W
INPUT IMPEDANCE: >1MΩ
POWER OUTPUT: 50W (@ 5%THD)
SPEAKER: One 12" Celestion® G12N-60
FOOTSWITCH: 2-knops (optioneel, PN 0097298000)
DIMENSIONS:
Height: 17.25" (44 cm)
Width: 17.25" (44 cm)
Depth: 9" (23 cm)
WEIGHT: 20.5 lbs. (9.3 kg)

Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
