Fender Bassbreaker 45 - Versterkerhandleiding

Introductie

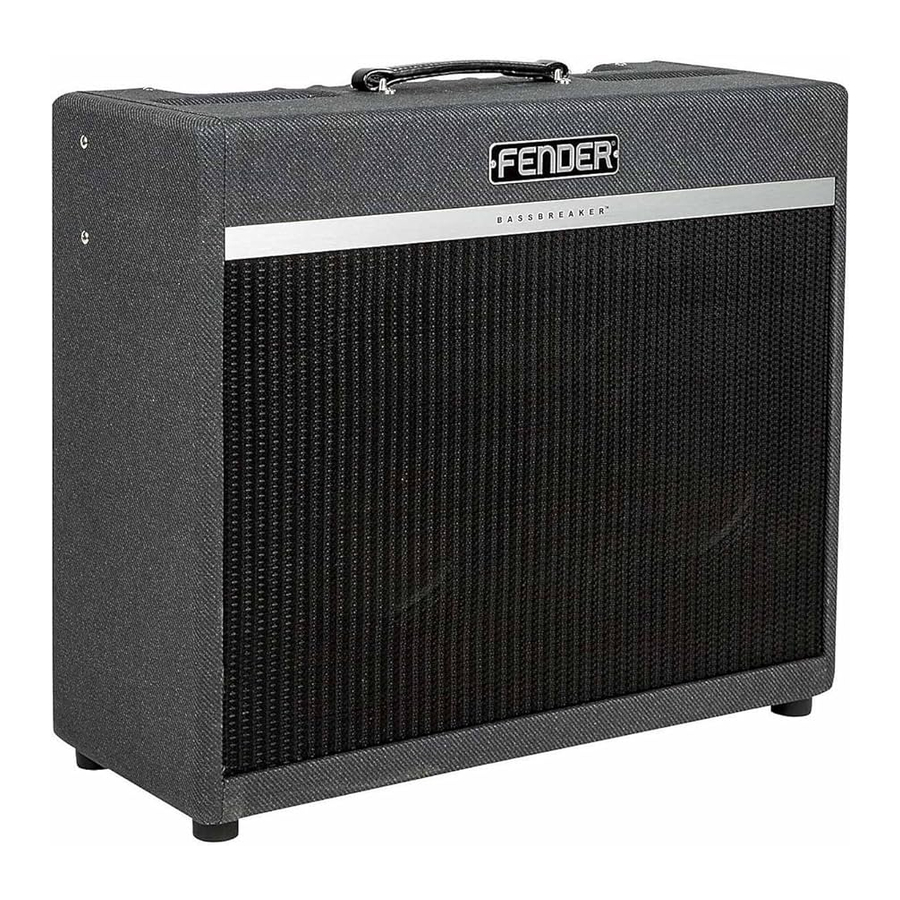

De Bassbreaker 45 is het vlaggenschip van de Bassbreaker-versterkerreeks, met het geluid van pure buizenpracht, een veelzijdige variabele uitgangsniveau-regeling en andere geweldige functies. Bassbreaker gitaarversterkers zetten de veelgeprezen lijn voort die is gevestigd door de geweldige Fender Bassman®-versterker uit de late jaren 1950, en "breken" het klassieke Bassman-ontwerp met functies zoals ongebruikelijke Fender-circuits en componenten, donkergrijze tweed bekleding, verfijnde pointer-knoppen en het vroege Fender-blokletterlogo.

Met zijn krachtige geluid en onderscheidende stijl is de Bassbreaker 45 verkrijgbaar in combo- en topmodellen, en de uitgangsregelaar past het vermogen aan van 45 watt tot één watt en alles daartussenin, waardoor gitaristen die perfecte sweet spot kunnen vinden in de studio en op podia van alle formaten.

De Bassbreaker 45 beschikt ook over normale en heldere kanalen met drievoudige ingangen, een gemodificeerd '59 Bassman-circuit, twee EL34-eindbuizen, dubbele 12" Celestion®-luidsprekers voor strakkere rock distortion (combo-model), presence-regeling, impedantie-keuzeschakelaar en meer. De Bassbreaker 45 top past goed bij de Bassbreaker BB-212 luidsprekerkast.

Registreer uw Bassbreaker 45 online op www.fender.com/product-registration.

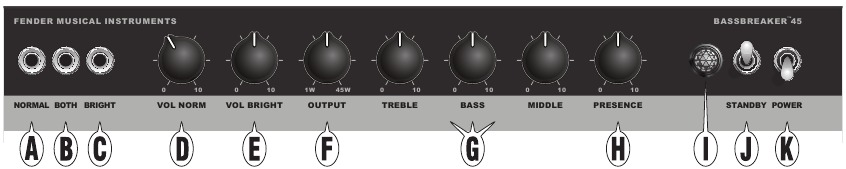

Bedieningspaneel

1. NORMAL input: Sluit hier een instrument aan voor gebruik van het NORMAL-kanaal.
2. BOTH input: Sluit hier een instrument aan voor gelijktijdig gebruik van het NORMAL- en BRIGHT-kanaal. Biedt extra gain- en tonaliteitsopties die kunnen worden bereikt met de '59 Bassman en andere versterkers door de NORMAL- en BRIGHT-kanalen met elkaar te "jumperen". Historisch gezien werd dit gedaan met behulp van een externe kabel. Gebruik de VOL NORM- en VOL BRIGHT-bedieningselementen om beide kanalen te mengen.
3. BRIGHT input: Sluit hier een instrument aan voor gebruik van het BRIGHT-kanaal, dat een grotere high-end "sprankeling" biedt.
   Gebruik een externe A/B-schakelaar voor meer invoerflexibiliteit.
4. VOL NORM: Past het volume van het NORMAL-kanaal aan.
5. VOL BRIGHT: Past het volume van het BRIGHT-kanaal aan.
   Als u de BOTH-ingang gebruikt, begint u met het volledig terugdraaien van VOL NORM (D) en VOL BRIGHT (E). Zet VOL NORM naar wens hoger en "maak het af" door VOL BRIGHT naar wens hoger te zetten. U kunt ook eerst VOL BRIGHT naar wens hoger zetten en vervolgens "invullen" door VOL NORM naar wens hoger te zetten.
6. OUTPUT: Stelt het uitgangsvermogensniveau in van één tot 45 watt. Past ook het drive-niveau aan de eindversterker aan, zodat het distortion-niveau van de eindversterker constant blijft.
   Nadat u alle andere bedieningselementen naar wens hebt ingesteld, past u OUTPUT aan om de gewenste klank te krijgen bij elk vermogensniveau van één tot 45 watt.
7. TREBLE, BASS, MIDDLE: Toonregelingen voor beide kanalen.
8. PRESENCE: Past de ultra-hoge frequentietoon aan na alle andere toonregelingen, waardoor een kenmerkende high-end "sprankeling" wordt toegevoegd die anders is dan die van de TREBLE-regeling (G). Bevindt zich in de eindversterkersectie en werkt met zowel NORMAL- als BRIGHT-kanalen.
9. POWER INDICATOR: Licht op wanneer de Bassbreaker 45 is ingeschakeld.
10. STANDBY: De standby-modus (schakelaar omlaag) houdt de buizen warm en wordt gebruikt tijdens korte onderbrekingen in plaats van de versterker uit te schakelen. Deactiveer de standby-modus (schakelaar omhoog) bij het hervatten van het spelen. Schakel bij het inschakelen van POWER (K) de versterker gedurende de eerste 30 seconden in de standby-modus en ook gedurende 10 seconden voordat u POWER uitschakelt.
    Het gebruik van de STANDBY-schakelaar helpt de levensduur van de buis te verlengen door de warmtebelasting te verminderen.
11. POWER: Schakelt de Bassbreaker 45 in (omhoog) en uit (omlaag).

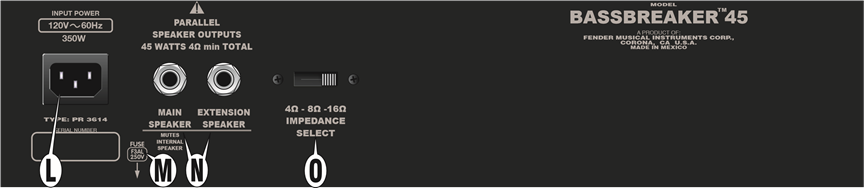

Achterpaneel

12. IEC POWER INLET: Gebruik het meegeleverde netsnoer om aan te sluiten op een geaard stopcontact in overeenstemming met de INPUT POWER-spanning en -frequentie die zijn gespecificeerd bij de stroomingang.
13. FUSE: Biedt elektrische overstroombeveiliging. Koppel de stroom los en vervang een doorgebrande zekering alleen door een van het type en de waarde die op het achterpaneel van de versterker zijn aangegeven.
14. PARALLEL SPEAKER OUTPUTS: Sluit hier externe luidsprekerkasten aan. Om voor de Bassbreaker 45 combo een externe luidsprekerkast te gebruiken in combinatie met de interne luidsprekers, sluit u de externe kast aan op EXTENSION SPEAKER. Om alleen een externe luidsprekerkast te gebruiken, sluit u de externe kast aan op MAIN SPEAKER (interne luidsprekers worden automatisch losgekoppeld). Gebruik voor de Bassbreaker 45-versterkertop de MAIN SPEAKER-aansluiting als u slechts één kast gebruikt (er is geen geluid als de MAIN SPEAKER-aansluiting niet wordt gebruikt). Zie de tabellen aan de rechterkant voor acceptabele parallelle luidsprekerkastimpedantiecombinaties voor de Bassbreaker-combo (hierboven) en topmodellen (hieronder).
15. IMPEDANCE SELECT: Als er geen externe kasten zijn aangesloten op PARALLEL SPEAKER OUTPUTS (N), moet deze schakelaar op de 16Ω-positie worden gezet. Om schade te voorkomen bij het gebruik van PARALLEL SPEAKER OUTPUTS, moet deze schakelaar worden ingesteld in overeenstemming met de totale impedantiebelasting, zoals weergegeven in de tabellen aan de rechterkant voor de Bassbreaker-combo (hierboven) en topmodellen (hieronder).

Het wordt niet aanbevolen om twee luidsprekerkasten met verschillende impedantiewaarden te gebruiken. Als u kasten met verschillende waarden gebruikt, zet u de IMPEDANCE SELECT-schakelaar (O) op de laagste van de twee luidsprekerkastwaarden. Gebruik bij gebruik van beide luidsprekeraansluitingen geen kast met een waarde van minder dan 4Ω. Gebruik bij gebruik van alleen de MAIN SPEAKER-aansluiting geen kast met een waarde van meer dan 16Ω.

Om schade aan de versterker te voorkomen, zet u deze in de STANDBY-modus (J) of schakelt u hem uit (K) bij het wijzigen van luidsprekeraansluitingen en IMPEDANCE SELECT-schakelaar (O).

Bassbreaker 45 combo acceptabele parallelle luidsprekerkastimpedantiecombinaties met de juiste IMPEDANCE SELECT-schakelaar (O)-instellingen:

* NOTE: Wanneer een stekker in de MAIN SPEAKER-aansluiting wordt gestoken, wordt de interne luidsprekerbelasting (16Ω) automatisch losgekoppeld en heeft geen invloed op de totale impedantiebelasting.

Bassbreaker 45 amp head (versterkertop) acceptabele parallelle luidsprekerkastimpedantiecombinaties met de juiste IMPEDANCE SELECT-schakelaar (O)-instellingen:

Specificaties

TYPE: PR 3614

POWER (VERMOGEN):
Requirements (Vereisten): 350 watt
Output (Uitgangsvermogen): Eén tot 45 watt (instelbaar) in 16Ω/8Ω/4Ω

IMPEDANCE: 1MΩ (alle ingangen)

SPEAKERS (INTERNAL) (LUIDSPREKERS (INTERN)): Twee 12" Celestion® G12V-70 (8Ω elk, 16Ω totaal, combo-model)

EXTERNAL SPEAKER ENCLOSURE (EXTERNE LUIDSPREKERKAST): Bassbreaker BB-212 (optioneel, PN 226800000, bevat dezelfde luidsprekers als het combo-model)

TUBES (BUZEN): V1-V3: 7025/12AX7A/ECC83 V4-V5: EL34

ACCESSORIES (ACCESSOIRES):
Combo cover (meegeleverd, PN 7706657000)
Amp head cover (meegeleverd, PN 7706658000)

DIMENSIONS (COMBO) (AFMETINGEN (COMBO)):
Width (Breedte): 26.22" (66.6 cm)
Height (Hoogte): 22" (55.9 cm)
Depth (Diepte): 10.5" (26.7 cm)

DIMENSIONS (HEAD) (AFMETINGEN (TOP)):
Width (Breedte): 26.22" (66.6 cm)
Height (Hoogte): 10.75" (27.3 cm)
Depth (Diepte): 8.5" (21.6 cm)

WEIGHT (COMBO) (GEWICHT (COMBO)): 55 lbs. (25 kg)

WEIGHT (HEAD) (GEWICHT (TOP)): 32 lbs. (14.5 kg)

Product specificaties kunnen zonder kennisgeving worden gewijzigd.

Neem voor vragen en probleemoplossing contact op met een Fender-specialist op: |
1-800-856-9801 (gratis nummer in de VS)
1-480-596-7195 (Internationaal)
