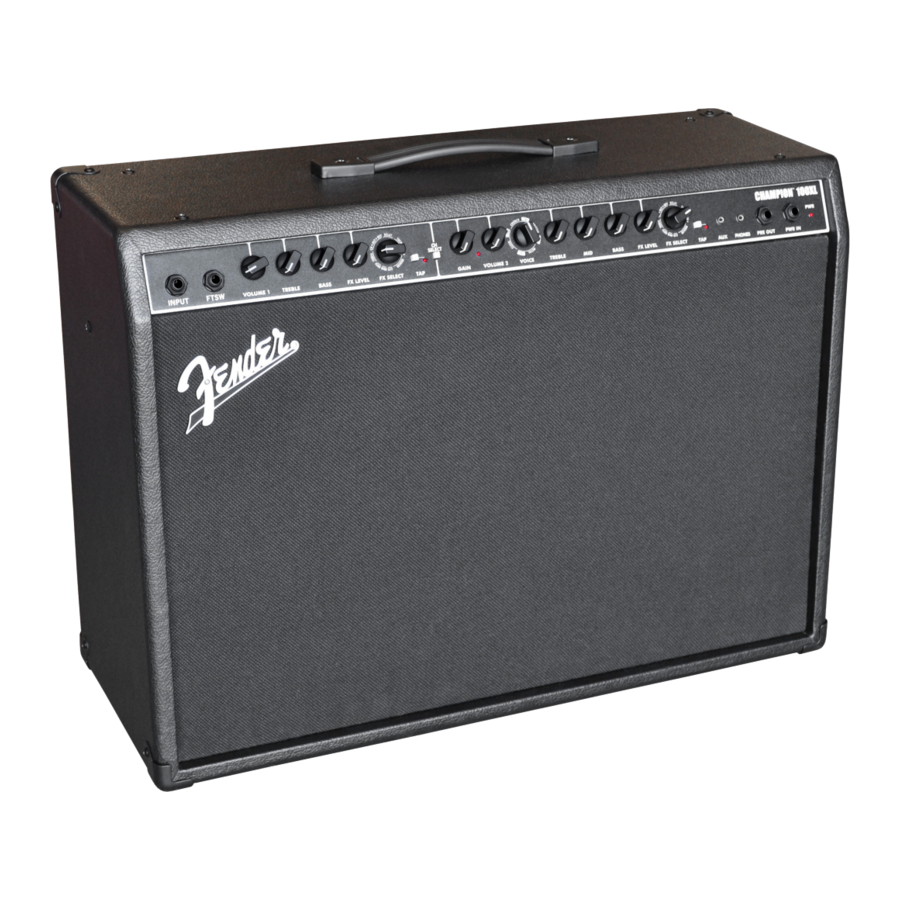

Fender Champion 100XL - Versterkerhandleiding

INLEIDING

Of je nu op zoek bent naar je eerste oefenversterker of betaalbare, krachtige podiumapparatuur om in een band te spelen, er is een Champion-versterker die bij je past. Ze zijn veelzijdig genoeg voor elke gitaarstijl, terwijl ze toch heel eenvoudig te gebruiken zijn.

Champion-versterkers leveren de wereldberoemde Fender clean en overdrive tonen plus een assortiment aan Britse en moderne distortion smaken. Van jazz tot country, blues tot metal, het is makkelijk om het juiste geluid in te stellen.

Je hebt ook een ingebouwd palet aan effecten om uit te kiezen, waaronder reverb, delay/echo, chorus, tremolo, Vibratone en meer. Instellingen zoals delay time of tremolo speed kunnen eenvoudig worden ingesteld met de TAP (Tik)-knop om overeen te komen met het tempo van het nummer.

Andere functies zijn onder meer een aux-ingang om mee te jammen met een mediaspeler en een hoofdtelefoonuitgang om in stilte te oefenen.

Registreer uw Champion 100XL online op start.fender.com.

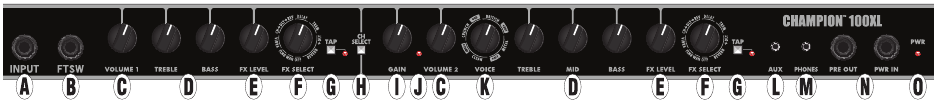

BEDIENINGSPANEEL

1. INPUT: Sluit hier de gitaar aan.
2. FTSW: Sluit hier de optionele voetschakelaar met twee knoppen (PN 0097298000) aan voor kanaalselectie en het in- en uitschakelen van effecten.
3. VOLUME (2): Past het kanaalvolume aan.
4. TREBLE/MID/BASS (2): Past de klankeigenschappen van het kanaal aan.
5. FX LEVEL (2): Past het niveau van de kanaaleffecten aan.
6. FX SELECT (2): Selecteert kanaaleffecten:

7. TAP (2): Gebruik deze knop om een aangepaste delay time of modulatiesnelheid in te tikken door ritmisch op TAP (Tik) te drukken (minimaal twee keer) synchroon met het gewenste interval. TAP (Tik) LED knippert met het huidige delay/modulatie-interval. Druk eenmaal op de TAP (Tik)-knop om het interval op de maximale waarde in te stellen.
8. CH SELECT: Druk hierop om tussen de versterkerkanalen te schakelen, zoals aangegeven door het kanaalindicatielampje (J). Deze schakelaar wordt overruled door de CH SELECT-schakelaar op de voetschakelaar (B) wanneer deze is aangesloten.
9. GAIN: Past het niveau van de kanaalvervorming aan. Gebruik samen met de VOLUME-knop van het kanaal om de algehele luidheid in te stellen.
10. CHANNEL INDICATOR: Licht op wanneer kanaal 2 is geselecteerd.
11. VOICE: Selecteert het type versterkerstem voor kanaal 2:

12. AUX: Sluit hier de mediaspeler aan. Pas het ingangsniveau aan met de volumeregelaar op de mediaspeler.
13. PHONES: Sluit hier een hoofdtelefoon aan. De versterkerluidsprekers worden automatisch gedempt. Deze uitgang kan ook worden gebruikt voor opname of geluidsversterking.
14. PRE OUT/PWR IN: Voor een effectenloop sluit u PRE OUT aan op de ingang van een extern effectapparaat en sluit u PWR IN aan op de uitgang van het effectapparaat.
15. PWR: Licht op wanneer de stroom is ingeschakeld.
16. POWER (ACHTERPANEEL, NIET WEERGEGEVEN): Zet de schakelaar in de "ON" (AAN)-stand om het apparaat in te schakelen. Zet de schakelaar in de "OFF" (UIT)-stand om het apparaat uit te schakelen.
17. INPUT POWER (ACHTERPANEEL, NIET WEERGEGEVEN): Sluit het meegeleverde netsnoer aan op een geaard stopcontact in overeenstemming met de spannings- en frequentieclassificaties die op het achterpaneel van de versterker staan vermeld.

Specificaties

Product specificaties kunnen zonder kennisgeving worden gewijzigd.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

De bliksemschicht met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

OPPERVLAKKEN KUNNEN HEET ZIJN—NIET AANRAKEN. Vingers kunnen verbranden als er contact wordt gemaakt met hete voorwerpen. Schakel voordat u het apparaat hanteert het product UIT en wacht een half uur totdat het is afgekoeld.

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, contactdozen en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met de kar, de standaard, het statief, de beugel of de tafel die door de fabrikant is gespecificeerd of die met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.

13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
15. Om dit apparaat volledig van het lichtnet te scheiden, trekt u de stekker van het netsnoer uit het stopcontact.
16. De stekker van het netsnoer moet gemakkelijk bereikbaar blijven.
17.
    Stel dit apparaat niet bloot aan regen of vocht om het risico op brand of elektrische schokken te verminderen.
18. Stel deze apparatuur niet bloot aan druppels of spatten en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op de apparatuur worden geplaatst.
19. Houd minstens 15,25 cm (6 inch) vrije ruimte achter het apparaat vrij om een goede ventilatie en koeling van het apparaat mogelijk te maken.
20.
    Voor in een rack gemonteerde eindversterkers dient u alle bedrading en materialen uit de buurt van de zijkanten van het apparaat te houden en het apparaat 2 minuten te laten afkoelen voordat u het uit een rackbehuizing trekt.
21. Versterkers en luidsprekersystemen, en oren/hoofdtelefoons (indien aanwezig) zijn in staat om zeer hoge geluidsdrukniveaus te produceren die tijdelijke of permanente gehoorbeschadiging kunnen veroorzaken. Wees voorzichtig bij het instellen en aanpassen van volumeniveaus tijdens gebruik.
22.
    Om de productveiligheid te waarborgen, producten met interne of externe (batterijpack) batterijen:
    • Batterijen en/of het product waarin ze zijn geïnstalleerd, mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
    • Er kan explosiegevaar bestaan als de batterij verkeerd is aangesloten/vervangen. Vervang alleen door hetzelfde of een gelijkwaardig batterijtype dat in de instructies of op het product staat vermeld.
23.
    Haal de stekker uit het stopcontact en laat het apparaat afkoelen voordat u de vacuümbuizen aanraakt/vervangt.
24.
    Zorg voor een aardverbinding voordat de stekker op het elektriciteitsnet wordt aangesloten. En zorg er bij het loskoppelen van de aardverbinding voor dat u de verbinding verbreekt nadat u de stekker uit het stopcontact hebt getrokken.
25. Apparatuur met KLASSE I-constructie (geaarde type met een stekker met drie pennen) moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardverbinding.
26. Stabiliteitsgevaar. Het apparaat kan vallen, wat ernstig persoonlijk letsel of de dood kan veroorzaken.
