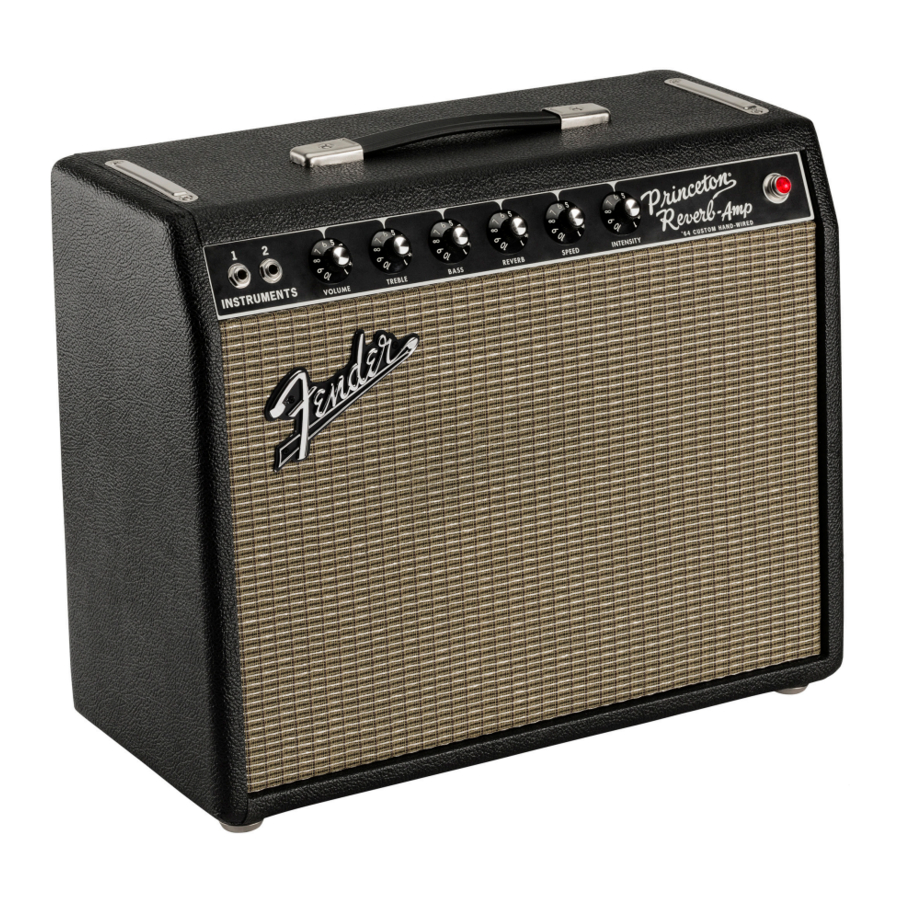

'64 CUSTOM PRINCETON® REVERB-AMP
De Princeton van Fender is geweldig voor elk type muziek en is gewoon een van de meest veelzijdige en geliefde gitaarversterkers aller tijden. Hij levert de typische Fender-tonale respons, reverb en tremolo; en het is de perfecte maat voor gitaristen die een versterker met een gemiddeld vermogen willen voor elke podium- of studiosituatie. En in het moderne pedalboard-tijdperk is het het perfecte platform voor het opbouwen van tonen.
Zeer verzamelbare modellen uit de jaren 60 brengen veel geld op op de markt voor vintage apparatuur. Deze originelen, evenals de al lang lopende Fender-heruitgavemodellen, worden elke dag gebruikt op elk podium en op elke locatie ter wereld. De 12-watt '64 Custom Princeton ReverbAmp, met de hand bedraad in Corona, Californië, sluit aan bij deze prestigieuze groep.
Premium functies omvatten:
- Met de hand bedraad AA764-circuit met buisgestuurde spring reverb en tremolo
- Fender Vintage Blue tooncondensatoren
- Drie 12AX7 en één 12AT7 voorversterkerbuizen
- 5AR4/GZ34 gelijkrichterbuis
- Een gematcht paar 6V6 eindbuizen
- 12 watt uitgangsvermogen
- 10" Jensen® alnico P10-R speaker voor warme, heldere tonen en matige breakup
- Massief grenenhouten kast voor resonantie en een lichter gewicht
- Extra zware vinyl bekleding met textuur
- Licht verouderde zilveren grille
- Voetschakelaar en versterkerhoes
Registreer uw '64 Custom Princeton Reverb-Amp online op start.fender.com.

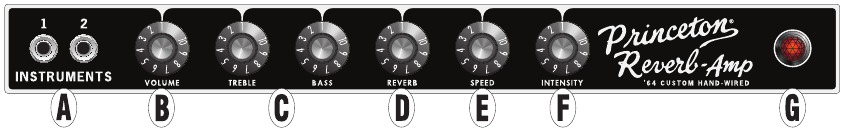

BEDIENINGSPANEEL
- INPUTS: Sluit hier instrumenten aan. Deze twee ingangen bieden een verfijnde vintage frequentierespons volgens de populaire "bright cap removal" (heldere condensator verwijderen) modificatie. Ingang 1 produceert volledige gevoeligheid; ingang 2 heeft een lagere gevoeligheid (-6dB) voor een schonere respons met instrumenten met een hoge output en voorversterkte instrumenten.
- VOLUME: Regelt het volumeniveau.
- TREBLE AND BASS: Regelt respectievelijk de hoge-frequentie- en lage-frequentie signaalniveaus.
- REVERB: Regelt het niveau van het reverb-effect. Er is geen reverb-effect te horen wanneer deze knop volledig tegen de klok in is gedraaid. Reverb kan ook worden in- en uitgeschakeld met behulp van de meegeleverde voetschakelaar met twee knoppen.
- SPEED: Regelt de snelheid van het tremolo-effect. Tremolo kan ook worden in- en uitgeschakeld met behulp van de meegeleverde voetschakelaar met twee knoppen.
- INTENSITY: Regelt de diepte van het tremolo-effect. Er is geen tremolo-effect te horen wanneer deze knop volledig tegen de klok in is gedraaid.
- POWER JEWEL: Licht op wanneer de versterker aan staat.

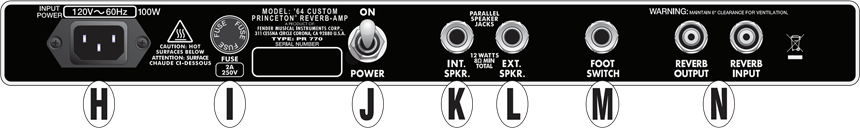

ACHTERPANEEL
- IEC POWER INLET: Gebruik het meegeleverde netsnoer om aan te sluiten op een geaard stopcontact in overeenstemming met de INPUT POWER spanning en frequentie die bij de stroomingang zijn gespecificeerd.
- FUSE: Biedt elektrische overstroombeveiliging.
- POWER: Zet de versterker aan en uit.
- INTERNAL SPEAKER: Aansluiting voor interne 8-ohm luidspreker. Als u een andere luidspreker op deze aansluiting aansluit, moet deze een impedantie van 8 ohm hebben wanneer dit de enige aansluiting is die in gebruik is.
- EXTERNAL SPEAKER: Aansluiting om het gebruik van meerdere luidsprekers mogelijk te maken; parallel geschakeld met de INTERNAL SPEAKER-aansluiting (K) en van invloed op de totale impedantie. De externe luidsprekeraansluiting werkt niet wanneer de INTERNAL SPEAKER-aansluiting (K) is losgekoppeld.
- FOOTSWITCH: Sluit hier de meegeleverde voetschakelaar met twee knoppen aan.
- REVERB OUTPUT/INPUT: RCA-aansluitingen die de output/input van reverb pan verbinden die zich op de vloer in de kast bevindt.
SPECIFICATIES
TYPE: PR 770
POWER:
Requirements: 100 watt
Output: 12 watt RMS in 8Ω @ 5%THD, 1kHz
INPUT IMPEDANCE: 1 MΩ (ingang 1) 136 kΩ (ingang 2)
OUTPUT IMPEDANCE: 8Ω (interne en externe luidsprekeraansluitingen gecombineerd)
SPEAKER: Eén 10" Jensen® P10-R (8Ω)
TUBES:
Eén paar 6V6 (vermogen, PN 0069673300)
Drie 12AX7 (voorversterker, PN 0074287400)
Eén 12AT7 (voorversterker, PN 0078799200)
Eén 5AR4 (gelijkrichter, PN 0041400000)
FUSE:
F2A L 250V (100V-120V modellen)
F1.25A L 250V (220V-240V modellen)
ACCESSORIES:
Deluxe passende hoes meegeleverd
Voetschakelaar met twee knoppen meegeleverd
DIMENSIONS:
Width: 20" (50,8 cm)
Height: 16.4" (41,6 cm)
Depth: 9.4" (23,8 cm)
WEIGHT: 32 lbs. (14,5 kg)
Productspecificaties kunnen zonder kennisgeving worden gewijzigd.
Neem voor vragen en probleemoplossing contact op met een Fender-specialist op:
1-800-856-9801 (gratis nummer in de VS)
1-480-596-7195 (internationaal)
