Introductie

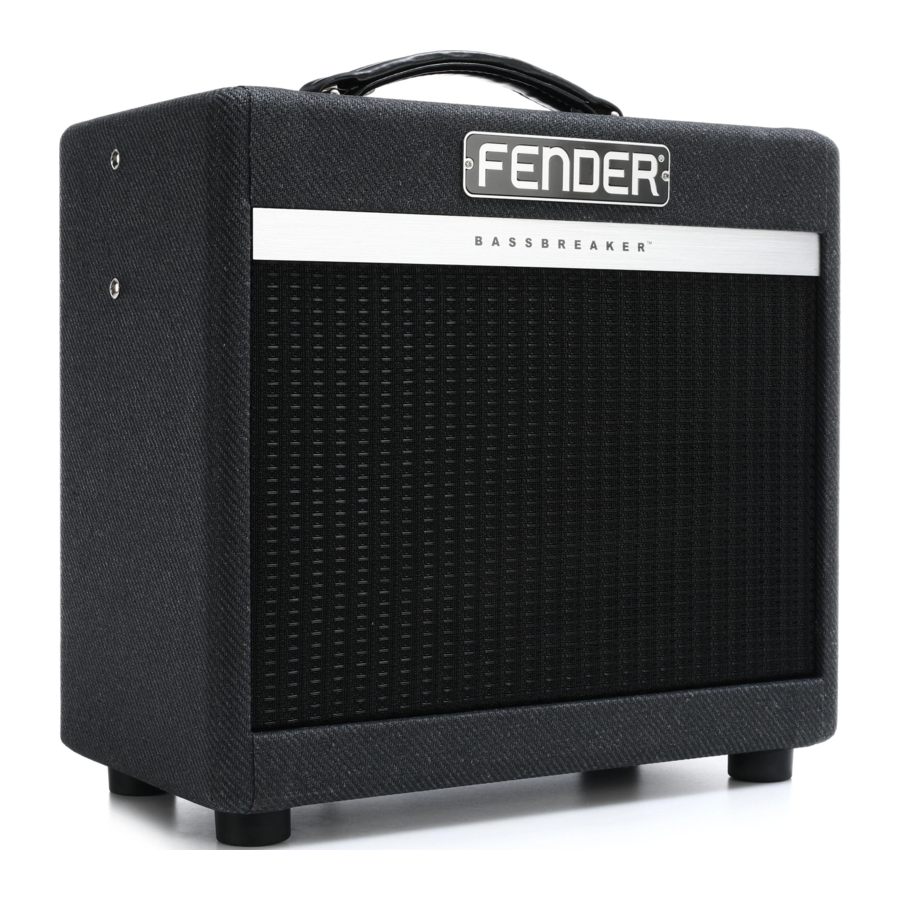

De Bassbreaker 007 is een veelzijdige 7-watt versterker die een groot, dik en crunchgeluid levert met geweldige functies en het geluid van pure buizenpracht. Bassbreaker gitaarversterkers zetten de veelgeprezen lijn voort die is ingezet door de geweldige Fender Bassman® versterker uit de late jaren 1950, waarbij het klassieke Bassman-ontwerp wordt genomen en "gebroken" met functies zoals ongebruikelijke Fender-circuits en componenten, donkergrijze tweed bekleding, verfijnde pointer-knoppen en het vroege Fender block-letter logo.
Met zijn geheime-agent-naam en onderscheidende stijl is de Bassbreaker 007 verkrijgbaar in head- en combo-modellen en beschikt over een enkele EL34-uitgangsbuis voor echte klasse "A" werking, een 10" Celestion® Ten Thirty luidspreker voor strakkere rock distortion (combo-versie), een treble-boost schakelaar voor extra gain en harmonics, en een line-uitgang voor eenvoudige compatibiliteit met externe opname- en geluidsversterkingsapparatuur. De Bassbreaker 007 head past mooi bij de Bassbreaker BB-112 luidsprekerkast.
Registreer uw Bassbreaker 007 online op www.fender.com/product-registration.

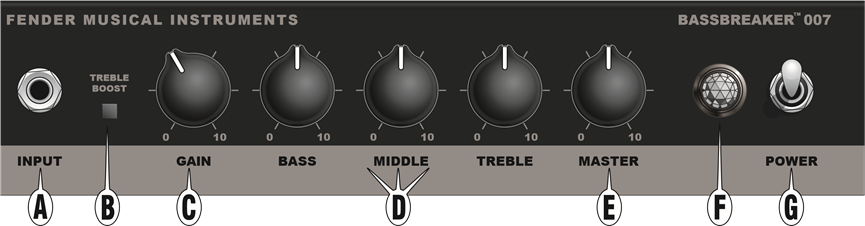

Bedieningspaneel
- INPUT: Steek hier het instrument in.
- TREBLE BOOST: Pushbutton boost circuit biedt extra gain, harmonics en hoogfrequente respons.
Optionele single-button FOOTSWITCH (L) activeert ook TREBLE BOOST. - GAIN: Past de preamp gain en signaaloversturing aan.
- BASS, MIDDLE, TREBLE: Toonregelingen.
- MASTER: Master volume control; gebruik met GAIN (C) om het algehele volume in te stellen.
- POWER INDICATOR: Licht op wanneer Bassbreaker 007 aan staat.
- POWER: Zet Bassbreaker 007 aan (omhoog) en uit (omlaag).

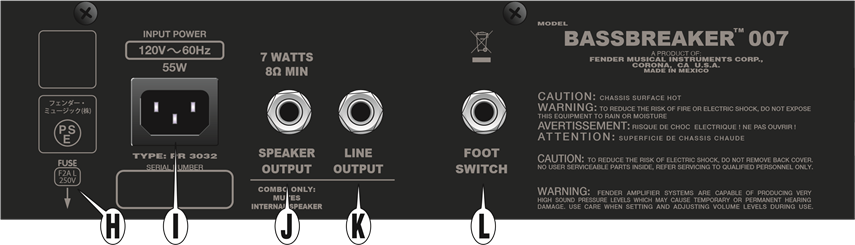

Achterpaneel
- FUSE: Biedt elektrische overstroombeveiliging. Met de stroom losgekoppeld, vervangt u een doorgebrande zekering alleen door een van het type en de waarde die op het achterpaneel van de versterker staat aangegeven.
- IEC POWER INLET: Gebruik het meegeleverde netsnoer om aan te sluiten op een geaard stopcontact in overeenstemming met de INPUT POWER spanning en frequentie die bij de stroomingang zijn gespecificeerd.
- SPEAKER OUTPUT: Sluit hier een externe luidsprekerkast aan (8Ω minimum). Op het Bassbreaker 007 combo-model wordt door gebruik van deze jack automatisch de interne luidspreker losgekoppeld.
Om schade aan de versterker te voorkomen, zet u hem uit (G) bij het verwisselen van de luidsprekeraansluiting. - LINE OUTPUT: Biedt een line-level signaal met toonvorming van de preamp. Power amp distortion, indien aanwezig, is inbegrepen in dit signaal, dat kan worden verzonden naar effectapparaten zoals delay of chorus units en naar de effectloop of power amp input van een andere versterker. Het signaal is ook geschikt voor externe opname-interfaces en geluidsversterkingsapparatuur (merk op dat dit geen speakeremulatie biedt).
- FOOTSWITCH: Sluit hier de optionele single-button TREBLE BOOST (B) voetschakelaar aan.
Specificaties
TYPE: PR 3032
POWER:
Requirements: 55 watt
Output: 7 watt in 8Ω
INPUT IMPEDANCE: 1MΩ
SPEAKER (INTERNAL): One 10" Celestion® Ten Thirty (8Ω, PN 7700223000)
EXTERNAL SPEAKER ENCLOSURE: Bassbreaker BB-112 (optioneel, PN 226700000, bevat één 12" 8Ω Celestion® speaker)
TUBES:
V1: 7025/12AX7A/ECC83
V2: 7025/12AX7A/ECC83
V3: 6BQ5/EL84
LINE OUT: Output impedance: 100Ω
ACCESSORIES:
Single-button footswitch (optioneel, PN 7706424000)
Combo cover (optioneel, PN 7707881000)
Amp head cover (optioneel, PN 7707882000)
DIMENSIONS (COMBO):
Width: 15.81" (40.2 cm)
Height: 14.75" (37.5 cm)
Depth: 8.5" (21.6 cm)
WEIGHT (COMBO): 25.5 lbs. (11.5 kg)
DIMENSIONS (HEAD):
Width: 15.81" (40.2 cm)
Height: 8.94" (22.7 cm)
Depth: 8" (20.3 cm)
WEIGHT (HEAD): 16.6 lbs. (8 kg)
Product specifications subject to change without notice.
For questions and troubleshooting, contact a Fender specialist at:
1-800-856-9801 (U.S. toll free)
1-480-596-7195 (International)
